Крепления для СИП кабеля — технические характеристики, виды
Содержание:
- Что такое СИП провода?
- Состав арматуры СИП.
- Классификация, разновидности, характеристики креплений.
- Практическое применение креплений при монтаже.
Что такое СИП провода?
СИП — это аббревиатура, обозначающая самонесущие провода с изолированными жилами.
Эти провода — витая пара, имеющая высокую устойчивость к продольным нагрузкам. Пока не появились такие провода, компенсация нагрузки приходилась на трос. Он выступал поддержкой для провода, крепившегося вдоль подобного троса. Но такое монтирование было более долгим и трудным.
Проблема как раз и решилась, когда были созданы провода СИП. Теперь СИП используется везде, где так или иначе не могут применяться дешевые варианты оголенных проводов. А именно около конструкций и деревьев.
Важно! К оголенным проводам деревья, особенно в ветер и сырость, могли бы прикоснуться и создать короткое замыкание.![]()
Характеристика проводов СИП в виде таблицы
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4-1
Но, чтобы монтировать СИП, требуются особые крепления — зажимы и кронштейны.
Это и есть арматура СИП, которая будет рассматриваться далее.
Состав арматуры СИП
Так как опоры для рассматриваемых проводов существуют различной конструкции, соответственно следует подбирать и часть арматуры, чтобы монтировать к ним. Вместе в связке арматура и СИП создают цепочку. Цепочка начинается на опоре, а потом кончается уже на стене.
Первым звеном в ней выступают кронштейны, размещаемые на столбах из различного материала.
Дальнейшее звено — анкерный зажим, потом идёт ещё несколько зажимов между ними, и всё заканчивается последним на стене. Это и получается фасадное крепление.
Классификация и разновидности, характеристики
Чтобы прикреплять СИП кабели, применяют множество разновидностей арматуры.
Далее указаны лишь наиболее распространенные из них, в частности, применяемые, когда настраивается ввод электроэнергии в частный дом.
-
Анкерный кронштейн.
Через него делается крепление анкерных зажимов магистральных линий СИП. Он производится из плавленого алюминия, хорошо сопротивляется холодной атмосфере и устойчив против коррозии. Чтобы его прикреплять, применяют бандажную ленту из стали-нержавейки.
-
Ответвительный зажим. Нужен, чтобы гарантировать надёжность контакта с конструкцией контактных пластин из луженой меди даже тогда, когда провода имеют малое сечение. А конкретно применяется, чтобы соединять жилы с сечением от 6 до 150 квадратных миллиметров с жилами, имеющими сечение от 1,5 до 6 квадратных миллиметров. При организации уличного освещения и вводе в помещение электричества.
Через него делается крепление анкерных зажимов магистральных линий СИП. Он производится из плавленого алюминия, хорошо сопротивляется холодной атмосфере и устойчив против коррозии. Чтобы его прикреплять, применяют бандажную ленту из стали-нержавейки.
Сравнительные характеристики ответвительных зажимов (вместе с некоторым количеством взаимосвязанных объектов).
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Выполнен из надёжного алюминия
миллиметров. Ударопрочный пластик.
-
Анкерный зажим. Через него делается закрепление изолированных проводников на ответвлениях к вводам до 1000 ватт. Корпус здесь имеет внутренние созданные из термопластика клинья, обеспечивающие высокую надёжность соединения с жилами провода и при этом сохраняющие его изоляцию. Произведён из стойкой к изменениям в атмосфере пластмассы. Применяемая петля имеет большую прочность и делается из горячей оцинкованной стали.
-
·Промежуточный зажим. Арматура, которая крепит систему СИП-4 с 2 или 4 несущими жилами к угловым или к промежуточным опорам. Дополнительные провода кладутся вдоль зажима. Корпус сделан из материала, эффективно сопротивляющегося ультрафиолету.
Сравнительные характеристики распространённых моделей промежуточных зажимов.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-
Крюк. Нужен, чтобы крепить провод в подвешенном состоянии. Материал — сталь оцинкованная, монтаж выполняется с применением двух стальных лент. Крюки крепят кабели с проводниками к поверхностям конструкций и к любым другим опорам.
-
Колпачки. Когда прокладываются различные системы СИП, то обязательно остаются оголенные концы проводов или жил. Для изоляции и применяются концевые герметичные колпачки. Существует несколько их типов. Изделия серии КП нужны для фиксации изоляторов и крюков, сами же крепятся резьбовым соединением. Концевые герметичные колпачки серии КИ нужны, чтобы получить возможность восстановления снятых изоляционных материалов с оголившихся электропроводов СИП. Также они выполняют функцию защиты от негативных атмосферных явлений. Выполнены из стойких к таким явлениям полимерам. Под водой могут выдерживать 6 Кв напряжения.
Нужен, чтобы крепить провод в подвешенном состоянии. Материал — сталь оцинкованная, монтаж выполняется с применением двух стальных лент. Крюки крепят кабели с проводниками к поверхностям конструкций и к любым другим опорам.
Небольшая таблица по распространенным моделям колпачков.
|
|
|
|
|
|
|
|
|
|
|
|
Нужны, чтобы прикрывать оголившиеся концы проводов.
Важно! Вся необходимая арматура, применяемая при монтаже СИП, должна заранее быть перечислена в информации по проекту конструкции.
Практическое применение арматуры при монтаже
Перед тем, как начать монтаж СИП, как раз ставятся опоры ВЛИ, где и закрепляются зажимы.
На анкерных опорах, которые несут усилие натяжения проводников, ставят анкерные; а на тех, что между ними — поддерживающие.
Далее происходит раскатка. Она выполняется так.
На всех опорах анкерного пролета, где монтируется провод, ставят особые раскаточные ролики. На анкерных крайних опорах они укрепляются с помощью ремня, а на тех, которые между ними, могут подвешиваться на крюк. За первой из крайних опор пролета размещается вертикальный барабан с проводом на подставках, способный вращаться при раскатке. С другой стороны размещается барабан с тросом-канатом диаметром в десять-двенадцать миллиметров.
Потом выполняют ручную раскатку троса-лидера.
Когда будет завершен подъём на последнюю из опор, выполняется соединение троса с СИП так, чтобы он не закручивался при раскатке, и начинается раскатка провода.
Трос-лидер постепенно и плавно протягивается в обратную сторону. Когда раскатка механизированная, то функционирует сматывающее устройство барабана. Трос-лидер может тоже тянуться вручную.
Провод при раскатке, перемещаясь за тросом, поднимается на опору и оказывается на его месте на роликах.
Важно! Следует проследить за размещением роликов и барабанов — раскатка не должна вызывать протирания провода по любым объектам и по земле.
Раскатка идёт до того времени, пока скрепленное с тросом начало провода не пройдет раскаточный ролик на последней опоре.
Далее вступают в дело крепления СИП.
Жилу или жгут целиком (определяется тем, какой применяется провод) крепят в анкерном зажиме, сохранив концы достаточной длины, чтобы выполнить соединения.
Дальше делается разъединение СИП с тросом-лидером и снятие раскаточного ролика.
Потом нужно на всех промежуточных опорах заправить кабель в проушины зажимов и снять монтажные ролики.
На первой анкерной опоре пролета следует натянуть провод. Как используемый инструмент выступает ручная лебедка, имеющая особый сжимающий захват.
Так как усиливать натяжение нужно точно на определенном уровне, понадобится динамометр.
В идеале этот уровень должен быть указан в проекте, иначе его несложно найти в монтажных таблицах соответственно марке провода и уровню длины анкерного пролета.
Натяжку провода делают с платформы АГП. Лебедку крепят на жгуте или несущей жиле, присоединяют крюк к опоре, натягивают провод СИП с нужной силой, потом закрепляют его и затягивают в анкерный зажим. Потом лебедка и динамометр убираются.
Когда делается отпайка к дому, надлежит на опоре воздушной линии, откуда предполагается осуществить ввод, поставить кронштейн, укрепляющий анкерный зажим. Если линия электропитания представляет собой оголенный провод, кронштейн ставят ниже. Когда делается подключение к ВЛИ, кронштейн укрепляют пониже линейных зажимов.
Там, где СИП укрепляется на домовом фасаде, тоже ставится кронштейн, укрепляющий анкерный зажим. После скрепления через такой зажим провод всовывается в зажим уже на домовом фасаде, вручную натягивается и производится его фиксация.

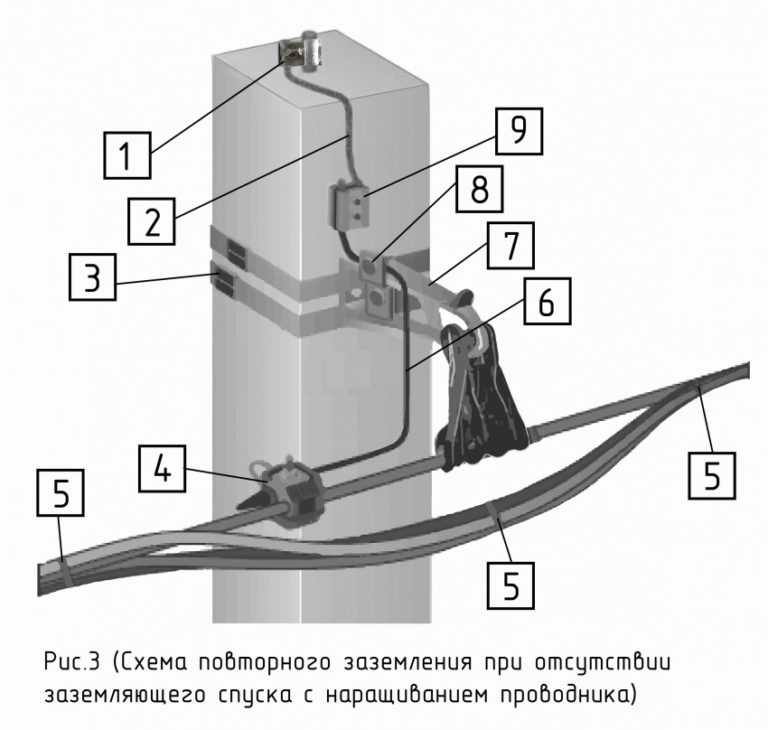

Узлы крепления СИП-2
| Перечень материалов для строительства 1 км ВЛИ-0,4кВ | |||
|---|---|---|---|
| Наименование материала | Ед. изм. | Кол-во | Примечание |
| Бугель NB20 | шт | 34 | Применяется для крепления кронштейнов CS10.3 |
| Зажим анкерный DN123 | шт | 60 | Использовано на 30 ответвлений к вводу (домовые ввода) |
| Зажим анкерный РА1500 | шт | 17 | Равно количеству кронштейнам CS10.3 |
| Зажим ответвительный PC 481 | шт | 12 | Используются вначале и конце магистрали СИП+ответвления магистрали (в данном случае одно ответвление) |
| Зажим ответвительный Р645 | шт | 60 | Используется для присоединения однофазных ответвлений к вводу на опоре (30 вводов) |
| Зажим ответвительный Р71 | шт | 28 | Используется на каждой опоре для присоединения PEN провдника ВЛИ-0,4 кВ к стальным элементам опоры (арматуре, замкам укоса,. .. и т.д.) |
| Зажим ответвительный Р616 (или Р21) | шт | 60 | Используется для присоединения однофазных ответвлений к вводу на фасаде здания (30 вводов) |
| Зажим ответвительный Р95 | шт | 8 | Четыре зажима на ответвление от магистрали ВЛИ-0,4 кВ и четыре зажима на соединение магистрали в петле анкерной опоре |
| Зажим прессуемый MJPT 54N | шт | 1 | Зажимы MJPT применяются для соединения магистрали в пролете |
| Зажим прессуемый MJPT 70 | шт | 3 | Зажимы MJPT применяются для соединения магистрали в пролете |
| Зажим CD35 | шт | 36 | Для присоединения заземлителя к заземляющим проводникам, заземляющим спускам опор |
| Замок укоса | шт | 8 | |
| Комплект промежуточной подвески ES1500E | шт | 20 | |
| Краска (балончик-аэрозоль) | бал | 2 | Применяется для окраски сварных швов и нанесения диспетчерских наименований на опорах |
| Кронштейн для анкерного зажима СА16 (СА25) | шт | 60 | Предпочтительнее использовать СА25, которые исключают срыв из под бандажной ленты F207 |
Кронштейн для анкерного зажима CS10. 3 |
шт | 17 | |
| Круг отрезной по металлу 125×1,6 | шт | 4 | Применяется для отрезания заземлителей и т.д. |
| Лента бандажная F207 | м | 152 | Часть ленты идет на крепление заземляющих спусков из оцинкованной стали d=6 |
| Лента изоляционная х/б | шт | 2 | |
| Наконечник изолированный CPTAUR-50N | шт | 1 | На одну группу ВЛИ для присоединения СИП к рубильнику (авт. выкл.) в РУ-0,4кВ |
| Наконечник изолированный CPTAUR-70 | шт | 3 | На одну группу ВЛИ для присоединения СИП к рубильнику (авт. выкл.) в РУ-0,4кВ |
| Опора ЛЭП СВ-95-2-1В | шт | 36 | Для пролета равного 35 м (8 стоек — подкосы) |
| Провод СИП-2А 3×70+54,6 | м | 1000 | |
| Провод СИП-4 2×16 | м | 750 | Из расчета 25 м на одно ответвление к вводу |
| Провод СИП-4 4×16 | м | 50 | Для 3-ф потребителей при необходимости (оснастка для подключения не учтена) |
Разрядник ОПН-SE45. 144-10 |
шт | 4 | |
| Ремешок Е778 | шт | 56 | |
| Скрепа крепежная NC20 | шт | 118 | Часть скрепы идет на крепление заземляющих спусков из оцинкованной стали |
| Сталь круглая d=18 | т | 0,16 | Применяется в качестве заземлителя |
| Сталь оцинкованная d=6 | м | 128 | Применяется в качестве заземляющего спуска- Лучше использовать арматуру стойки |
