ОБЛАСТЬ ПРИМЕНЕНИЯ

Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц, в электрических цепях, где необходима дополнительная защита, препятствующая распространению электромагнитных полей кабеля, а также и защита от воздействия внешних помех.

Климатическое исполнение УХЛ, категория размещения 1, 5 по ГОСТ 15150.

Класс пожарной опасности по ГОСТ 31565, О1.8.2.5.4.

КОНСТРУКЦИЯ

Токопроводящая жила– медная или алюминиевая, однопроволочная или многопроволочная.

Изоляция– ПВХ пластикат.

Скрутка- изолированные жилы 2-х,3-х,4-х и 5-ти жильных кабелей скручены с сердечник

Внутренняя оболочка- поверх скрутки изолированных жил наложен заполнитель межфазного пространства из ПВХ пластиката , придающий кабелю в сечении круглую форму. Для обеспечения подвижности жил при эксплуатации и для разделки кабелей между изоляцией и внутренней оболочкой нанесен слой талька.

Экран – из медных лент.

Наружная оболочка:-из ПВХ пластиката для кабелей.

Число жил в кабелях ВВГ:

• на номинальное напряжение 0,66 кВ от 1 до 5, сечение жил от 1,5 до 35 мм2 для многожильных кабелей и от 1,5 до 50 мм2 — для одножильных;
• на номинальное напряжение 1,0 кВ от 1 до 5, сечение жил от 1,5 до 35 мм2 для многожильных кабелей и от 1,5 до 150 мм2 — для одножильных.

Число жил в кабелях ВВГ-П:

• на номинальное напряжение 0,66; 1,0 кВ – 2,3, сечением от 1,5 до 10 мм2.

Число жил в кабелях АВВГ-П:

• на номинальное напряжение 0,66; 1,0 кВ – 2,3, сечением от 2,5 до 10 мм2.

Число жил в кабелях АВВГ:

• на номинальное напряжение 0,66 кВ от 1 до 5, сечение жил от 2,5 до 35 мм2 для многожильных кабелей и от 2,5 до 50 мм2 — для одножильных;
• на номинальное напряжение 1,0 кВ от 1 до 5, сечение жил от 1,5 до 35 мм2 для многожильных кабелей и от 2,5 до 150 мм2 — для одножильных.

МАРКИ КАБЕЛЕЙ, КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ, ОБЛАСТЬ ПРИМЕНЕНИЯ

МАРКА КАБЕЛЯ	КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ	УСЛОВИЯ ЭКСПЛУАТАЦИИ
ВВГ, АВВГ	Кабель с медными (ВВГ) или алюминиевыми (АВВГ) однопроволоч-ными или многопроволочными жилами, с изоляцией и оболочкой из ПВХ пластиката	Для прокладки одиночных кабельных линий в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блокадах, а также для электроснабжения электроустановок в электрических цепях, где необходима дополнительная защита, препятствующая распространению электромагнитных полей кабеля, а также и защита от воздействия внешних помех.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Номенклатура

Экранированные и неэкранированные кабели — почему и когда их следует выбирать

Сетевые кабели являются неотъемлемой частью решений для подключения сигналов и играют ключевую роль в обеспечении подключения в любом офисе. Когда дело доходит до выбора соединительных сетевых кабелей, у вас есть несколько вариантов, основанных на их конструкции и дизайне. Эти кабели обычно делятся на два класса — экранированные кабели и неэкранированные кабели в зависимости от их конструкции. Чем эти кабели отличаются друг от друга? Какой кабель подходит для вашего приложения? Этот пост предлагает ответы на эти и другие вопросы. Оставайтесь с нами, чтобы узнать подробности.

Знакомство с экранированными и неэкранированными кабелями

Давайте поймем основную разницу между этими двумя типами кабелей:

• Экранированные кабели: Этот кабель также известен как кабель с экранированной витой парой (STP). Он представляет собой отдельные пары проводов, завернутые в фольгу. Эти пары обернуты еще раз, чтобы обеспечить двойную защиту. Экранирование помогает предотвратить электромагнитные помехи и другие технические проблемы, которые могут поставить под угрозу целостность сигналов.
• Неэкранированные кабели: Этот кабель обычно называют неэкранированной витой парой (UTP), где отдельные пары проводов просто обернуты в фольгу без какого-либо дополнительного слоя защиты. Неэкранированные кабели идеально подходят для офисных помещений с меньшим трафиком.

Узнайте о различных типах экранированных кабелей

На выбор предлагается два основных типа экранированных кабелей:

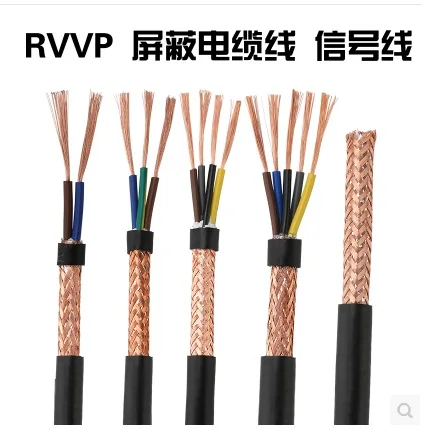

• Кабели с оплеткой : Экранированные кабели с сеткой из плетеных медных проволок известны как кабели с оплеткой. Оплетки не обеспечивают 100% экранирование, но они более долговечны, чем кабели, экранированные фольгой. Их защитная способность полностью зависит от типа переплетения, которое они имеют. В зависимости от типа переплетения они могут обеспечивать покрытие от 70% до 95%. Если кабель остается неподвижным, то даже покрытие 70% — это хорошо. Медь, используемая для оплетки, имеет более высокую проводимость, чем майлар или алюминиевая фольга, используемая для экранирования, и менее подвержена любым повреждениям. Это делает его эффективным выбором защиты. Однако это может увеличить стоимость и занимаемую площадь кабеля. Кабели с медным экраном идеально подходят для промышленных сред.
• Кабели с металлическим покрытием из майлара и экранированные фольгой : Кабели с экранированием из фольги состоят из тонкого листа алюминия или меди, соединенного с полиэстером для повышения прочности кабеля. Это экранирование обычно называют ленточным экраном, и оно обеспечивает 100% защиту жилы. Экранированные кабели из фольги являются обычным выбором для шумных розничных магазинов или загруженных офисов.

Несколько экранирующих слоев могут использоваться в очень шумных условиях. В таких средах кабели в оплетке и экранированные фольгой используются вместе. В некоторых приложениях используются многожильные кабели, в которых обычно видны оба типа экранирования. В таких кабелях иногда отдельные пары экранируются фольгой, тогда как весь кабель экранируется оплеткой или фольгой. Экранирование отдельных пар фольгой помогает избежать перекрестных помех, которые могут возникать между разными парами в кабеле.

Каковы преимущества использования экранированных и неэкранированных кабелей?

Следующие пункты помогут вам лучше понять это:

• Экранированные кабели : Электромагнитные помехи или EMI являются одним из наиболее распространенных явлений на заводе. EMI — это термин, используемый для определения электрического шума, который обычно проводится или излучается. Этот шум влияет не только на работу устройств или оборудования, но и на людей. Экранирование кабеля помогает предотвратить воздействие электромагнитных помех на оборудование и людей. Это означает, что вы будете слышать меньше перекрестных помех между кабелями. Кроме того, дополнительная изоляция защищает кабель от элементов окружающей среды и нарушений, которые в противном случае он не выдержал бы в промышленной среде. Это означает, что если вы используете экранированные кабели, меньше шансов, что они пострадают от истирания, обрезков, разливов или влаги.
• Неэкранированные кабели : Одним из основных преимуществ использования неэкранированных кабелей является то, что они не требуют заземления. Это помогает сэкономить время и затраты на установку.

Узнайте о применении экранированных кабелей

Экранированные кабели идеально подходят для использования в шумных средах, где вероятность и риск электромагнитных помех высоки. Аэропорты и радиостанции являются прекрасными примерами такого типа среды. Ниже приведены еще несколько применений этих кабелей:

• Они используются в системах безопасности, чтобы избежать радиочастотных и сетевых помех. Это помогает уменьшить количество ложных срабатываний, которые в противном случае могут вызывать беспокойство.
• Кабели с экранированной витой парой также используются в студиях звукозаписи или в системах громкой связи. Кабели с витой парой помогают обеспечить сбалансированную аудиоконфигурацию.
• Экранированные кабели также используются в коробках, где различные компоненты работают близко друг к другу.

Применение неэкранированных кабелей

Экранированные кабели помогают минимизировать электромагнитные помехи. Но значит ли это, что они обязательны для каждого приложения? Нет, они не являются обязательными для каждого приложения. Возможно, вы также можете использовать неэкранированные кабели для менее шумных приложений, таких как домашние или офисные локальные сети. Эти кабели недорогие, легкие и гибкие.

Выбор правильного кабеля будет зависеть от требований вашего приложения. Независимо от того, выберете ли вы STP или UTP, вы должны выбрать высококачественные кабели и устройства для своего приложения. Если вы ищете качественные оптоволоконные медиаконвертеры, гигабитные медиаконвертеры и оптоволоконные коммутаторы, то вам стоит обратить внимание на Versitron. Компания разрабатывает и производит высококачественные продукты для соединения медных и оптоволоконных кабелей для передачи голоса, данных и видео. Эти продукты широко используются в сфере безопасности, вооруженных силах, правительстве, образовании и других секторах.

Экранированный кабель: все об экранированных кабелях, типах и применениях

Экранированный кабель — типы и применения

Служебные экраны  представляют собой спирально намотанные группы проволочных жил малого сечения, окружающие изоляцию проводника(ов). Их легко разматывать и заделывать, но они склонны к относительной индуктивности, поскольку наматываются на кабель. Они являются наиболее гибкими экранированными кабелями и часто используются в аудиоприложениях. Обслуживаемые экраны обычно припаяны или обжаты к наконечнику или концевой клемме.

Плетеные экраны переплетаются друг с другом и образуют плотный, но гибкий цилиндр из проводов. Это может привести к необходимости расплетать или ослаблять плетение, чтобы заделывать его, хотя это позволяет легко заделывать коаксиальный разъем и сохраняет экран на всем пути до корпуса разъема. Покрытие 95% не является чем-то необычным для высококачественных экранированных кабелей.

Чаще всего косички формируются из групп проволок малого сечения, известных как «несущие». Они уложены бок о бок, образуя ленточный многолучевой проводник. Оплетки также могут быть «полосатыми» с использованием сплошных лент из проводящего материала, обеспечивающих более однородную внутреннюю поверхность коаксиального проводника. Это является преимуществом на очень высоких частотах, и в сочетании с другими конструкциями экранов образует очень эффективный барьер от электромагнитных помех.

Плетеные коаксиальные экраны  обычно оканчиваются в полевых условиях путем обжима или зажима, а иногда припаиваются или оканчиваются косичкой с термоусадочным экраном. Этот последний подход распространен в жгутах проводов самолетов. Плетеные некоаксиальные экраны можно припаивать, если проводники внутри одеты так, чтобы выходить из экрана через открытое пространство в оплетке, или их можно заделывать косичкой из термоусадочного экрана.

Экраны из фольги  состоят из металлизированной гибкой пластиковой (майларовой, полиимидной и т.  д.) обертки, навитой по спирали вокруг проводника(ов). Металлизированный слой очень тонкий — порядка 0,0003 дюйма. Покрытие фольгой может быть фактически 100%, хотя его сопротивление намного больше, чем у другого экрана, описанного здесь, и поэтому его способность шунтировать шум ограничена. По этой причине защита от электромагнитных помех лучше всего достигается при использовании экранов из фольги в сочетании с плетеными (лучшие проводники) экранами.

Фольговые экраны, поскольку они обычно алюминиевые, обязательно обжимаются, хотя некоторые совмещены с «проводом заземления», который контактирует с фольгой и может быть припаян.

Сплошной экран  состоит из металлической трубки, жесткой или полужесткой, обычно из меди или алюминия, окружающей диэлектрик и центральный проводник. Полужесткие коаксиальные кабели этой конструкции можно формировать вручную, хотя рекомендуются инструменты для гибки труб, особенно для гладких труб. (Кабели большего размера могут иметь гофрированную трубку. ) Покрытие составляет 100 %, а сопротивление низкое. Нет лучшего щита.

Типичные области применения твердоэкранированных типов включают короткие фиксированные коаксиальные перемычки внутри прибора или наземные антенные фидеры.

Сплошные экраны обычно припаиваются или зажимаются. Паять алюминиевые сплошные экраны нецелесообразно.

Покрытие экрана

зависит от дизайна и уровня качества — от плохого до идеального. Не каждое приложение оправдывает дорогостоящее стремление к совершенству. Степень необходимости зависит от частот, вызывающих озабоченность, и восприимчивости к шуму (или силы сигнала для функций сдерживания экрана) цепи.

Shield Termination не следует воспринимать легкомысленно, так как в разъемах возникает больше проблем, чем в любой другой части кабеля.

Во всех случаях целостность экрана лучше всего, если экран цел (без оборванных жил или отслаивающейся фольги) и подготовлен для максимального контакта с разъемом. Это включает в себя чистоту. Инструкции производителя разъема заслуживают серьезного внимания.

Эффективность щита

Независимо от конструкции, щит будет невосприимчив к наведенному шуму настолько, насколько обеспечивает его эффективность. Это означает, что экран будет «перехватывать» и/или отклонять магнитные или электрические поля, которые мешают необходимому сигналу. Факторами являются частота, амплитуда и физическое расстояние. Решение проблем, связанных с шумом — индуцированным или источником — включает в себя экранирование.

Эффективность экранирования представляет собой отношение напряженности поля падающей волны (источника) к допустимой напряженности поля. Обычно выражается в дБ.

Экраны могут функционировать как отражатели или поглотители (шунтируя на землю) излучаемых электрических или магнитных полей. Поскольку в системах авионики мы обычно занимаемся безудержным радиочастотным излучением, мы сосредоточимся на свойствах экранов, которые наиболее эффективны на высоких частотах.

Отражение нежелательных сигналов можно сравнить с зеркалом. Поверхность экрана является рабочим элементом, и, по правде говоря, проводимость этой поверхности — кожи — играет наиболее важную роль в высокочастотных приложениях. Это одна из важных причин для серебряного покрытия экранирующих проводов, используемых в высокопроизводительных кабелях.

Проводимость меди под отражающей поверхностью хорошо подходит для поглощения, отводя мешающий сигнал на землю. Хотя медь не так эффективна, как сталь, при поглощении частот ниже 1 ГГц, в целом она является более эффективным экраном, если учитывать как поглощение, так и отражение.

Поскольку щит разработан, не обязательно верно, что слой за слоем щиты более уместны, чем простые хорошо сделанные щиты. Однако иногда наслоение может загораживать отверстия (интерстиции — пересечения элементов оплетки), что важно, потому что даже точечное отверстие — это окно для шума на высоких частотах.

Экраны

полезны для сдерживания помех, а также для защиты от них, служащих для уменьшения влияния шума, который может быть наведен в соседних кабелях или пучках проводов.

Проверка на утечку в экранах коаксиальных кабелей рассказывает о том, как справиться с радиочастотной «пробкой», которая в настоящее время является более агрессивной, чем когда-либо предполагалось.

Принято считать, что 100% экранирование, например, обеспечиваемое жесткими или полужесткими кабелями, является идеальным. Что менее очевидно, так это то, что коаксиальные кабели MIL-C-17 далеки от идеала. Возможно, именно поэтому все более популярными становятся многослойные кабели PIC с малыми потерями — возможно, и по другим причинам, например, из-за потерь или веса, — но они также обеспечивают значительно улучшенные коэффициенты утечки.

Тестирование с помощью анализатора цепей конструкций PIC-коаксиальных кабелей, включающих оплетку из внутренней полосы с серебряным покрытием, 100%-ную оплетку из металлизированного полиимида и внешнюю оплетку из плотной проволоки, показали характеристики, близкие к характеристикам полужестких кабелей. Сравнительное тестирование показывает утечку порядка 55-75дБ для RG142 и 85-90дБ для PIC S44193.
