Электрический кабель для прокладки в земле

Главная

Обзоры и советы

Статьи

Электрический для прокладки в земле

Чтобы передать электроэнергию от источника к конечному потребителю, иногда возникает необходимость прокладки кабеля в земле. Специалисты настоятельно рекомендуют строго соблюдать  правила  ПТЭЭП и ПУЭ.

Долговечность кабеля напрямую зависит от его изоляции. У современных кабелей должна быть изоляция двух типов: бумажная пропитанная как например у АСБ и пластмассовая изоляции как у кабеля ВБбШВ и АВБбШВ.

Бумажная пропитанная изоляция жилы обладает отличными электрическими характеристиками, большим сроком службы, высокую допустимую температуру при небольшой стоимости. У бумажной изоляции есть недостаток: гигроскопичность, поэтому кабелю требуется полная герметичность оболочки. Помимо этого, состав, которым пропитывают бумагу, может стекать к нижнему концу. А это  приводит к снижению изоляционной прочности, ухудшению условий охлаждения и сокращению сроку службы кабеля.

Как правило, пластмассовую изоляцию для кабеля ВБбШВ и АВБбШВ изготавливают из полиэтилена или поливинилхлорида. Подобные кабели прокладываются в туннелях, агрессивной среде, пожароопасных каналах с условием отсутствия механического воздействия.

Если нужно укладывать кабель в землю, то обычно используют бронированный кабель с медными жилами марки ВБбШВ или с алюминиевыми жилами АВБбШВ, потому что этот кабель хорошо защищён стальной лентой от различных механических повреждений и грызунов. При этом прокладывать в трубе бронированный силовой кабель не обязательно .

Чтобы правильно проложить кабель в земле на дачном участке, нужно соблюдать некоторые правила и учитывать советы специалистов.

Советы про прокладке силового электрического кабеля в земле

Во-первых, нужно учитывать, что кабельная трасса категорически не должна располагаться возле корней деревьев и в местах с высокой нагрузкой на грунт. Если на дачном участке будут укладываться несколько кабельных трасс, нужно проследить за тем, чтобы они не пересекались. Также кабельная трасса не должна пересекаться или близко располагаться к другим инженерным сетям. Категорически запрещено прокладывать трассу под фундаментом дома. Минимальное расстояние между фундаментом и кабелем должно быть не менее 60 см.

Во-вторых, нужно разметить трассу, а после этого выкопать траншею. Глубина траншеи должна составлять 80-90 см. Если кабель всё-таки будет проходить под стоянкой автомобиля или через дорогу, то глубина траншеи должна быть более 1,25 м.

В-третьих, нужно очистить выкопанную траншею от мелкого и крупного мусора естественного и искусственного происхождения.

В-четвёртых, нужно сделать подушку в выкопанной траншее. Толщина подушки (слоя песка) 10-12 см. Для этих целей можно использовать любой песок, но нужно проследить за тем, чтобы подушка покрыла всё дно на указанную глубину.

В-пятых, нужно подобрать и подготовить кабель. Кабель выбирается в зависимости от потребляемой мощности электроэнергии на участке. После выбора кабеля нужно его подготовить: если кабель будет проходить в местах повышенной нагрузки на грунт, его нужно защитить посредством футляров из ПНД-трубы и перед прокладкой одеть их на кабель.

В-шестых, нужно уложить кабель в траншею. Специалисты настоятельно не рекомендуют укладывать кабель с натяжкой. Желательно его прокладывать волнистой линией с выдерживанием слабины. Если уже подготовлены футляры для защиты кабеля, их нужно заранее уложить на свои места. Нужно прокладывать кабель целыми кусками. При укладке в траншею нескольких кабелей, нужно учитывать необходимое расстояние между ними в 10 см.

В-седьмых, нужно составить план расположения кабеля. Здесь необходимо указать расстояние до выхода из зданий, повороты кабельной трассы у неподвижных предметов или объектов. Стоит отметить место входа кабеля в грунт.

В-восьмых, кабель нужно засыпать подушкой из песка. Толщина данной подушки должна быть не менее 10 см. также необходимо проверить, полностью ли кабель засыпан песком.

В-девятых, нужно засыпать подушку из песка грунтом, толщина которого 17 см. после этого необходимо утрамбовать насыпанный грунт.

В-десятых, поверх утрамбованного грунта укладывается сигнальная лента, предупреждающая о нахождении кабеля в земле. В таком случае центр сигнальной ленты располагается строго поверх кабеля. На ленте должна быть предупреждающая надпись на всей протяжённости.

В-одиннадцатых, нужно полностью засыпать траншею с запасом, так как грунт может просесть.

После прокладки кабеля завершающим этапом является проверка кабеля на отсутствие коротких замыканий между токопроводящими жилами и отсутствие замыкания на землю. Необходимо заземлить кабельную броню.

Прокладка кабеля в земле: нормы, правила и требования

• Статья
• Видео

Чаще всего необходимость проложить электрический кабель в траншее на дачном участке возникает, если нужно сделать уличное освещение на столбах либо провести электропроводку в баню. В этом случае очень важно соблюдать нормативы (в частности СНиП и ПУЭ), а также учитывать технику безопасности при электромонтажных работах. Далее мы расскажем вам, как осуществляется прокладка кабеля в земле без нарушения норм и общепринятых правил.

• Требования к электромонтажным работам
• Технология укладки своими руками
• Практические советы от специалистов
• Нюансы при прокладке в зимнее время

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, основные правила прокладки кабелей в земле описаны в главе ПУЭ 2.3 начиная с пункта 83, а также СНиП 3.05.06-86, «Единые технические указания по выбору и применению электрических кабелей» и других нормативных документах. В статье рассмотрим особенности прокладки кабельных линий напряжением до 1000В. Выделим самое важное:

• Глубина прокладки кабеля в земле согласно ПУЭ 2. 3.84 должна быть не менее 0,7 м для кабелей до 20 кВ, в местах пересечения с проезжей частью – не менее 1м. Для ввода в здание и в местах пересечения с подземными сооружениями допускается прокладка на глубине 50 см с защитой от механических повреждений, то есть прокладкой в трубе (на такой глубине обязательно или кабель должен быть бронированным). При этом длина такого участка должна быть не больше 5 метров.
• Согласно ПУЭ 2.3.85. под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане, гаражу или другой постройке, прокладывайте кабель как указано выше, а переход через стену (фундамент) обязательно выполняйте в жесткой ПВХ, ПНД или в стальной трубе.
• Согласно ПУЭ 2.3.86 расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина траншеи. 50 см нужно отступать от кабелей других организаций и кабелей связи.
• От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. (согласно п. 2.4.87). Это расстояние можно сократить при прокладке кабеля в трубе, например, если делать подкопку под деревом).
• Во всех случаях, когда возможны повреждения кабельной линии – прокладывайте её в трубах. В остальных случаях – непосредственно в земле на указанной выше глубине.
• Расстояние до трубопроводов и канализации при параллельной прокладке должно быть не меньше 1 м (п. 2.3.88), до теплопровода – 2м (п. 2.3.89). До газопровода давлением 0,0049-0,588 МПа – не меньше 1м, с давлением более 0,588 МПа – 2 метра. Прокладка над и под трубопроводами не допускается.
• При пересечении кабелей, они должны быть разделены слоем земли толщиной 50 см (п. 2.3.94-95).
• По п. 2.3.37 нужно использовать преимущественно бронированные кабели, например, (А)ВБбШв. Небронированные кабели должны быть стойкими к механическим нагрузкам.
• Согласно «Единым требованиям…» и ГОСТ 16442-80, о которых мы упоминали выше – допустимо использовать и (А)ВВГ в земле непосредственно (без трубы). Но только в случае отсутствия нагрузки на растяжение и если это не болотистая местность, насыпные или пучинистые грунты или вертикальные участки линии, а также в траншеях в грунте с низкой и средней коррозийной активностью. Однако прокладка кабеля в ПВХ, ПНД или стальных трубах позволяет в случае чего легко заменить кабель без вскрытия грунта.
• Чтобы не было нагрузок на линию из-за растяжений и давления грунта – укладывайте кабель змейкой с запасом по длине 1-2%, а при прокладке в пучинистом грунте или при прокладке горячего кабеля (если работа производится на морозе) запас должен составлять 3-4%.
• Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.
• Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже). Использовать пустотелый кирпич запрещается. Учтите, что защита от механических повреждений кирпичами или бетонными плитами кабелей до 20 кВ, проложенных на глубине 1 метр и больше – необязательна, согласно п. 2.3.83 ПУЭ. В тоже время кабели до 1 кв ДОЛЖНЫ иметь такую защиту только в тех местах, где вероятны частые раскопки.
• Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

1. Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения уличного освещения на даче, обязательно укажите места установки фонарей.
2. Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.
3. На утрамбованном дне сделайте равномерную подушку из песка или мелкого грунта, предварительно очищенного от мелких камней, осколков стекла, кирпичей и других предметов, которые могут повредить изоляцию.
4. Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВБбШв с алюминиевыми жилами либо более дорогой вариант – ВБбШв, с медными жилами, либо ВВГ-нг-LS, в случаях описанных выше.
5. Проверьте готовую кабельную линию с помощью мегомметра, который определит наличие повреждений изоляции и утечек под высоким напряжением (измерит сопротивление изоляции). Не забудьте разрядить кабель на землю или закоротив жилы после измерений сопротивления.
6. Используйте трубу, следуя описанным выше правилам и рекомендациям. Если нужна прокладка в трубе (глубина 50 см, раскопки часто происходят, прокладка под деревом и т.д.), то используйте ПНД, ПВХ, стальные или асбоцементные трубы. Последний тип труб разрезают вдоль на две части, делая из них подобие пенала, после этого укладывают провод. Такая технология позволит быстро освободить электропроводку при ее ремонте.
7. Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т.к. на нем есть обозначения всех расстояний при прокладке линии от дома, ограждения и т.д.
8. Засыпьте траншею песком или мелким грунтом, очищенным от острых предметов. Слой должен быть равномерным, около 15 см. После засыпки его нужно тщательно утрамбовать.
9. На песок проложите сигнальную ленту с обозначением о том, что под ней была выполнена прокладка электропроводки.
10. Поверх ленты засыпьте оставшуюся землю, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
11. Еще раз сделайте замер, используя мегомметр.

Видео инструкция по монтажу

Вот и вся технология прокладки кабеля под землей на дачном участке. Как Вы видите, провести линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земельные работы – копание траншеи.

Практические советы от специалистов

Помимо вышеуказанной инструкции рекомендуем Вам ознакомиться с некоторыми советами по отношению к прокладыванию кабеля в траншее:

1. Используйте только специальный бронированный проводник. Такие марки, как КГ, ПУНП, ШВВП или ПВС использовать нельзя, т. к. они не обладают достаточной защитой.
2. Диаметр металлической трубы, которая будет проходить через фундамент частного дома (если в этом будет необходимость), должен быть в 3 раза больше, чем диаметр самого эл. кабеля.
3. Если глубина промерзания земли в Вашем регионе глубже, чем 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы ее не порвало и не деформировало.
4. Использовать пластиковую гофрированную трубу для защиты электропроводки под землей запрещается. Уже через год гофра разрушится и все ее защитные свойства, которые и так слабые, пропадут.
5. Старайтесь не осуществлять прокладку проводника под такими зонами повышенной нагрузки, как дороги, парковка и въезд во двор. Если это неизбежно – не забывайте о прокладке в трубах и защите кирпичами.
6. Единого мнения либо правил в нормативной документации, по отношению к минимальному сечению кабеля для прокладки в земле нет. На практике чаще всего используют сечение 10 мм² для меди и 16 для алюминия. Ориентируйтесь только на расчет сечения кабеля по мощности и току, а также учитывайте, что линия должна быть бронированной.

Обзор проделанной работы

Нюансы при прокладке в зимнее время

Ну и последнее, о чем хотелось бы рассказать – можно ли прокладывать кабель под землей при низких температурах, а в частности зимой. Электромонтажные работы в зимнее время допускаются, но нужно учитывать следующие нормы и правила:

• Перед прокладкой электропроводки в траншее нужно отогреть проводник в теплом помещении либо с помощью трансформатора. Последний метод использовать не рекомендуем, если Вы с ним не сталкивались ранее, т.к. для этого нужны определенные навыки.
• После подогрева нужно быстро произвести укладку силовой линии с запасом по длине в 3-4%. Если температура на улице не ниже -10 ^оС у Вас есть час времени, от -10 до -20 ^оС – не более 40 минут, ниже -20 ^оС – полчаса максимум. Если в зимнее время температура ниже, производить электромонтаж запрещается.
• Без предварительного подогрева допускается проложить кабель под землей в следующих случаях: если температура не ниже -5 ^оС, а сам проводник высокого давления; если температура не ниже -7 ^оС и кабель защищен изоляцией, -15 ^оС если изоляция ПВХ либо резиновая, -20 ^оС в том случае, если изоляция жил представлена полиэтиленовой оболочкой либо резиной и дополнительной свинцовой оболочкой.

Вот и все, что хотелось рассказать Вам о том, как выполнить прокладку кабеля в земле своими руками. Надеемся наши практические советы, инструкция а также предоставленные нормативы помогут Вам при монтаже в домашних условиях!

Также читают:

• Как провести электропроводку в трубах
• Схемы подключения солнечных батарей загородного дома
• Как сделать громоотвод своими руками

Видео инструкция по монтажу

Обзор проделанной работы

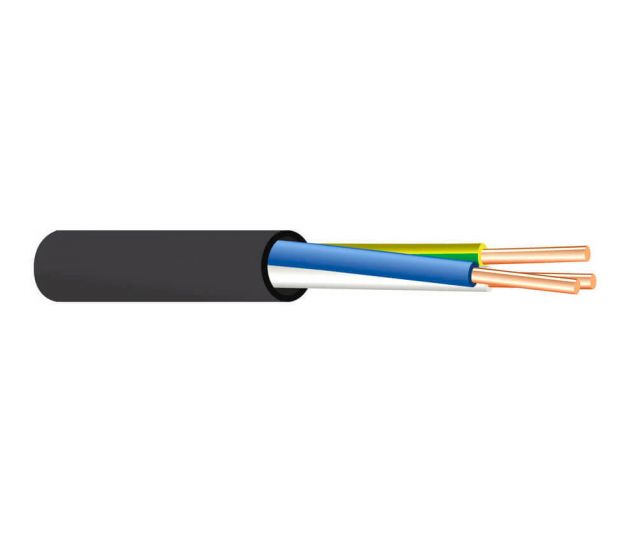

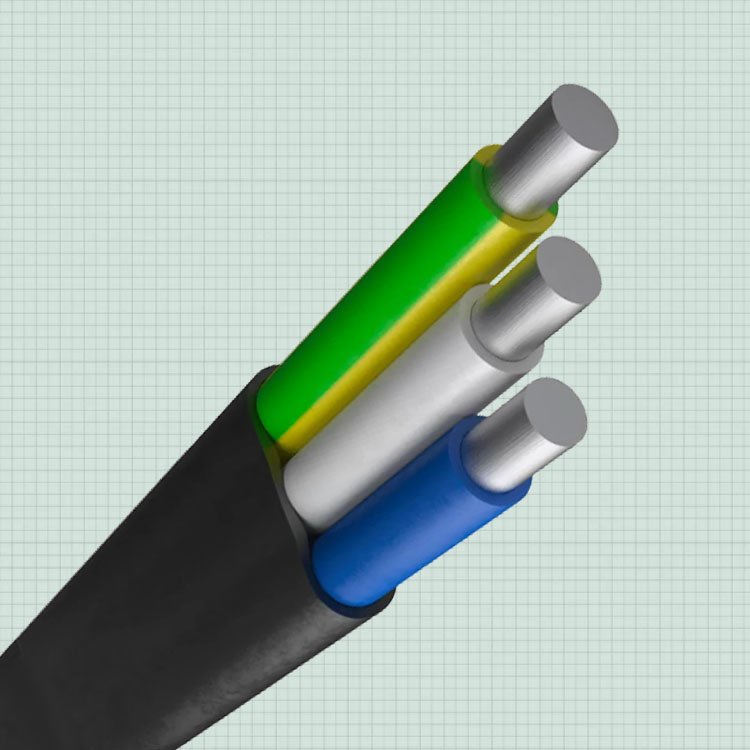

Провод ВВГ — расшифровка, характеристики и область применения

Технические характеристики, а также соотношение цена-качество, которым обладает провод ВВГ, позволяют ему на равных конкурировать не только с отечественными, но и с зарубежными аналогами. Учитывая количество разновидностей этого кабеля на рынке, область его применения практически не ограничена. Главное правильно выбрать раздел.

Содержание

• Область применения
• Маркировка пожарной безопасности
• Маркировка количества, расположения и формы жил
• Технические характеристики
• На что обратить внимание при выборе

Область применения

Провод ВВГ предназначен для использования в бытовых и промышленных электрических цепях напряжением до 1000 Вольт. Чаще всего такой провод рекомендуется для домашней электропроводки при использовании скрытых и открытых способов монтажа, а также при монтаже за гипсокартонными полами.

Ограничением применения кабеля ВВГ является прокладка его под землей, так как мягкая внешняя изоляция не сможет защитить провод от грызунов или механических повреждений, которые могут возникнуть из-за смещения грунта. При необходимости его использования для прокладки подземных коммуникаций кабель следует прокладывать в трубе или другой жесткой изоляции.

Маркировка пожарной безопасности

Полное описание свойств кабеля можно составить по основной и дополнительной маркировке. У кабеля ВВГ расшифровка начинается с наличия или отсутствия в его начале буквы «А». Если его нет, то кабель медный, иначе алюминиевый. Буквы «В» обозначают материал изоляции: на жилах и снаружи — в обоих случаях используется поливинилхлорид. Последняя буква «Г» указывает на отсутствие внешнего бронированного покрытия — такой кабель с мягкой оболочкой считается неизолированным. Буква «р», если она стоит после букв ВВГ, означает, что кабель плоский — жилы в нем уложены в ряд, а не скручены между собой. Также существуют обозначения «Т» и «УХЛ», которые указывают на тропическое исполнение утеплителя или предназначены для умеренного и холодного климата.

Помимо основных букв в маркировке кабеля могут быть дополнительные, указывающие на то, что противопожарные свойства изоляции отличаются от стандартных.

• нг — показывает, что в случае прокладки проводов в одном кабельном канале, при значительном перегреве одного из проводов, изоляция не воспламенится, а будет только тлеть, предохраняя соседние провода от воспламенения;
• нг-лс — утеплитель при тлении выделяет в воздух уменьшенное количество дыма и угарного газа;
• нг-вф – даже при возгорании изоляции в воздух будет выделяться минимальное количество вредных смол и газов, которые могут оказывать коррозионное воздействие;
• если к вышеуказанным обозначениям добавляется приставка «фр», это указывает на огнестойкость изоляции, которая достигается применением слюдосодержащей обмотки.

Провода могут быть пронумерованы или иметь цветовую маркировку, и производители используют сплошной цвет жилы провода и частичный цвет, когда окрашена только часть изоляции, обычно это полоса шириной 1 мм. Если токопроводящих жил две, то в их окраску обязательно входит синий нулевой провод, а если три и более, то заземление желто-зеленое.

Маркировка количества, расположения и формы жил

После буквенных обозначений в маркировке кабеля имеются цифровые, показывающие количество токонесущих жил и их количество, например — 3 х 25 означает, что в кабель, каждый из которых имеет сечение 25 мм².

Четырехжильные кабели имеют свою особенность – некоторые их разновидности изготавливаются с одной жилой уменьшенного сечения. Это связано с тем, что нулевой или заземляющий провод не всегда должен иметь такое же сечение, как фазный ед., а при его снижении при установке крупных электросетей экономия становится значительной. Соответственно использование проводника меньшего размера отражается в маркировке. Если стандартный четырехжильный кабель обозначается 4 х 2,5 мм², то маркировка с одной уменьшенной жилой будет иметь вид 3 х 2,5 + 1 х 1,5. Это говорит о наличии в кабеле трех жил 2,5 мм² и одной 1,5 мм².

Следующей характеристикой, отображаемой в маркировке, является использование в кабеле однопроволочных или многожильных жил, для которых используются обозначения «О» — жесткая или «М» — гибкая жила. Также указывается их форма, которая может быть круглой или секторной – «К» или «С» соответственно.

Полная маркировка имеет вид ВВГ 3 х 2,5 мс + 1 х 1,5 мс (Н) — 0,66 ТЕ — как расшифровать, в таблице на рисунке:

Маркировку, указывающую на одно- или многопроволочные жилы, а также их форму, можно не наносить, если используются жилы одинакового сечения, площадью менее 16 мм²

Технические характеристики

Где и как можно использовать ту или иную марку кабеля с указанием его технических характеристик. Электрический провод ВВГ имеет несколько разновидностей, из которых чаще всего используется кабель ВВГнг, технические характеристики которого подходят для одиночной и кучной прокладки.

• Максимальное напряжение 660-1000 Вольт, в зависимости от класса изоляции.
• Рекомендуемая температура применения от -50 до +50 С°.
• Допускается применение при влажности воздуха до 98%.
• Температура, которую изоляция может выдерживать длительное время без изменения своих свойств, составляет 70°С. Кратковременно выдерживает нагрев до 90°С и около 4 секунд — до 250°С. Изоляция воспламеняется при температурах +400 и выше.
• Допускается аварийная работа в течение 8 часов в сутки, но не более тысячи часов за весь срок службы провода.
• Допустимый радиус изгиба при монтаже зависит от типа жилы — сплошная или многопроволочная. В первом случае изгиб составит общий диаметр кабеля * 10, а во втором — диаметр * 7,5.
• Количество проводов в катушке зависит от сечения жил. До 16 мм² – 450 метров, от 25 до 70 мм² – 300 метров, а все остальные – 200 метров.
• Расчетный срок службы провода 30 лет, гарантийный срок 5 лет.

Приведенные выше данные показывают, что такое кабель ВВГнг и где его можно использовать.

Подробнее о кабеле ВВГ и его применении смотрите в этом видео:

На что обратить внимание при выборе

Несмотря на сложность подделки электрокабеля, все же можно встретить некачественную продукцию, у которой изоляция не соответствует нормам или сечение жил меньше указанного на маркировке. Для проверки изоляции достаточно посмотреть на наличие или отсутствие жил — на хорошем проводе будет чистый ровный срез с изоляцией плотно прилегающей жилы. Для проверки сечения можно использовать микрометр или «дедовский» метод, когда жила складывается в 10 слоев и измеряется линейкой. В остальном нужно ориентироваться на расчетные показатели и выбирать кабель нужного сечения.

ВВГ (ВВГ) – российский аналог NYY

Описание
Добавить в заказ

ОБЛАСТЬ ПРИМЕНЕНИЯ И НАЗНАЧЕНИЕ

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1 и 3 кВ, 50 Гц

Кабели применяются для прокладки в сухих и влажных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе.
