Кабель для подключения телевизора к антенной розетке: Подключение ТВ кабеля к розетке

подключение телевизионной розетки своими руками

Сейчас сложно представить дом или квартиру, в которой не было бы телевизора. Все чаще их даже не один, а два или три. При этом провода антенны или кабельного телевидения могут путаться под ногами или просто эстетически не радовать глаз. Устранить эти проблемы поможет подключение телевизионной розетки. Если установить ТВ розетку, то появится возможность скрыть провода и обезопасить их от случайных разрывов и других повреждений.

Как подключить телевизионную розетку

Перед тем, как самостоятельно телевизионный кабель к розетке нужно решить какой тип крепления предпочтительнее. ТВ розетки по способу установки бывают трех видов:

— внешняя накладная телевизионная розетка

— розетка скрытого подключения (вмонтированная в стену)

— проходная телевизионная розетка

По выполняемым функциям все розетки следует разделить на:

•
  Оконечные – чаще всего используются, если необходимо подключить один телевизор. Как и проходные телевизионные розетки, оконечные могут быть использованы для подключения нескольких телевизоров, однако, такой тип может создавать помехи.
•
  Проходная розетка, которая служит разветвителем сигнала. К каждой такой розетке подключается один кабель по которому сигнал поступает и один по которому сигнал идет дальше. Используются для двух и более телевизоров. Проходная розетка создает меньше помех при большом количестве телевизоров.

Если принято решение о самостоятельной установке розетки под телевизор, то нужно обзавестись следующими инструментами:

•
  Собственно, сама телевизионная розетка.
•
  Инструмент для снятия изоляции.
•
  Отвертки.
•
  Ударная дрель или перфоратор.
•
  Крепежные детали.

Схема подключения тв розетки скрытой установки.

•
  На первом этапе необходимо сделать округлое отверстие в стене под размер будущей розетки. Для этого можно использовать перфоратор или дрель.

•
  Вторым этапом следует расположить коробку в отверстие и закрепить ее при помощи саморезов и дюбелей.

•
  На третьем этапе нужно снять изоляцию с кабеля. Для этого можно использовать канцелярский или кухонный нож. При снятии изоляции важно, чтобы не оставалось царапин на центральной металлической жиле, иначе кабель может переломиться в этом месте.

•
  На четвертом этапе нужно закрепить центральную жилу в розетке винтом.

•
  На пятом и последнем этапе следует закрепить корпус в стене и закрыть внешней крышкой. ТВ розетка установлена

Схема подключения накладной розетки.

Подключить розетку телевизионную накладного типа в значительной степени проще.  Для того, чтобы установить розетку под тв кабель накладного типа нужно:

•
  Снять изоляцию с кабеля.
•
  Открыть корпус. Для этого следует либо раскрутить винт, либо с силой потянуть верхний край розетки.
•
  Закрепить центральную жилу внутри корпуса.
•
  Собрать корпус и установить его на место.

Для большей наглядности и упрощения процесса установки розеток следует посмотреть видео подключения тв розетки. На видео четко показано, подключение розетки для телевизионного кабеля своими руками.

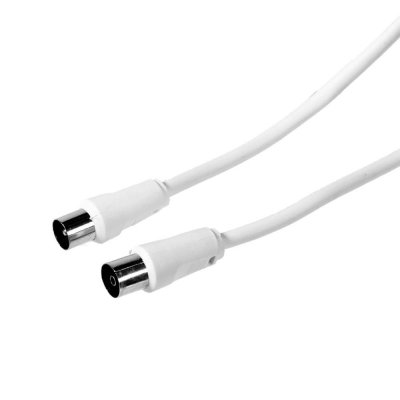

Телевизор к розетке подключайте коротким кабелем RG-6 или подобным. Для этого один конец кабеля следует подключить к телевизору, а другой утопить в розетку.

Альтернативный вариант установки.

Если же у вас нет сил, средств или желания чтобы телевизионный коаксиальный кабель самому, то специалисты платформы Юду смогут помочь в этом вопросе.

Скачайте приложение и пользуйтесь YouDo где угодно

Наведите камеру телефона на QR-код, чтобы скачать приложение

Как подключить антенный кабель? Полезные советы по его правильному монтажу.

16 декабря 2020

Установка антенного кабеля в частном доме или квартире требует тщательной подготовки места для его разводки и правильного монтажа соединительных элементов (сплиттеров, коннекторов и розеток).

Разберем в нашей статье, как подключить антенный кабель и какие устройства для этого потребуются, а также дадим несколько полезных советов по его правильному монтажу.

Содержание

Что такое антенный кабель?

Современная антенна и новый телевизор не являются гарантией хорошей картинки при просмотре телевизионных каналов. Качество сигнала домашней телесистемы, её надёжность и долговечность будет зависеть и от самого кабеля, тянущегося от антенны до телевизора.

Антенный кабель является электрическим проводом коаксиального типа. Он имеет круглую форму и одну медную жилу из стали с омеднением или меди. Антенный кабель позволяет передавать телесигнал потребителю и обеспечивает его защиту от электромагнитных помех. Его качество и грамотная разводка будут влиять на степень помех при просмотре телевизионных каналов.

Антенный кабель состоит из следующих элементов:

• одножильного проводника – выполняет передачу сигнала во всех видах телевидения;
• изоляции (диэлектрика из полиуретана) – изолирует жилу от экрана с оплеткой;
• экрана (алюминиевой фольги с оплеткой) – защищает проводник от электромагнитных помех;
• внешней изоляции (оболочки из ПВХ) – выполняет защиту содержимого кабеля от механических повреждений.

В настоящее время наиболее популярными марками антенных кабелей являются: RG 6, SAT-50, SAT-703 и др. Все они широко применяются при подключении кабельного, обычного и цифрового телевидения.

Как подключить антенный кабель?

Установка антенного кабеля начинается от самой антенны, которая бывает коллективной (в городских квартирах) или индивидуальной (в частном секторе).

В первом случае, чтобы протянуть кабель внутрь квартиры, необходимо отыскать специальный ответвитель от общей антенны, который, как правило, находится в распределительном шкафу в межквартирном коридоре. Антенный кабель подсоединяется к свободному разъему такого разветвителя через F-коннектор, а затем заводится в помещение.

Во втором случае все гораздо проще: кабель подключается прямо к антенне, которая размещается на крыше или стене частного дома, а затем заводится внутрь.

Для соединения кабеля с антенной и телевизором и/или другими видеоустройствами, способными принимать ТВ-сигнал, потребуется несколько важных элементов, без которых невозможно создать качественную телевизионную систему, а именно:

• F-коннектор (или разъём) – крепится на конце антенного провода для обеспечения его соединения с другими элементами системы, не допуская помех и искажений сигнала. F-коннектор устанавливается на подготовленный для этого провод простым накручиванием.
• Сплиттер (или делитель) – пассивный разветвитель, имеющий несколько гнезд под F-коннекторы. Предназначен для разветвления высокочастотных сигналов с одного источника на несколько направлений (в зависимости от количества гнезд).

• Антенное гнездо – крепится на другом конце антенного кабеля для его соединения с телевизором. Изделие с одной стороны оснащено гнездом для F-коннектора, а с другой — гнездом ТВ-разъёма.
• Антенная розетка – применяется основном при создании скрытой телевизионной системы, элементы которой убраны в стену, пластиковый короб или напольный плинтус, для создания удобного для эксплуатации соединения элементов домашней телевизионной системы. Есть проходные (выполняют прием сигнала и дальнейшую его транспортировку к другим точкам подключения) и окончательные (оконечные) ТВ-розетки.

• Усилитель – требуется в частных домах с индивидуальной антенной при слабом ТВ-сигнале, например, когда установлена антенна без встроенного усилителя, а до телевизора проложен кабель большой длины.
  Устройство может запитываться по антенному кабелю или от внешнего блока питания, который подключается в бытовую розетку. Усилитель является промежуточным элементом между антенной и телевизором.
• Грозозащита – еще один элемент телевизионный системы частного дома, который специалисты советуют устанавливать. По сути, это предохранитель, выполняющий разрыв цепи при попадании разряда молнии в антенну.

Разводка антенного кабеля по дому

Когда все элементы будущей телевизионной системы определены и кабель проведен внутрь помещения, требуется выбрать способ прокладки антенного кабеля внутри помещения. На практике встречаются следующие варианты:

1. Прокладка в одну линию. Предполагает прокладку одного кабеля последовательно от одной антенной розетки к другой. При этом используются окончательные (оконечные) ТВ-розетки.
2. Прокладка в несколько линий. Данный вариант предполагает протягивание антенного кабеля внутрь помещения, а затем с помощью сплиттера его разветвление во все другие помещения.
3. Комбинированный вариант, в котором кабельная система будет включать два вышеуказанных варианта.

Выбор варианта прокладка зависит от особенностей помещений, расположения телевизионных устройств и наличия необходимых элементов для монтажа.

Если требуется выполнить разводку в несколько помещений, то прокладка антенного кабеля в несколько линий является наиболее рациональной и практичной. Для её эффективной реализации важно правильно выбрать место установки сплиттера.

Обычно данное устройство монтируется на стене в коридоре или в любом месте, от которого будет удобно протянуть кабель в другие помещения с учетом экономии его длины.

Советы по подключению антенного кабеля

Приведем несколько полезных советов, которые помогут каждому пользователю выполнить подключение антенного кабеля правильно:

1. При прокладке кабеля нельзя допускать его сильного перегиба и не закреплять провод на стене с помощью загнутых гвоздей или саморезов, так как из-за этого может произойти деформация важных элементов кабеля или нарушение целостности его экрана, что приведет к ухудшению сигнала. Смятый провод также теряет свои качественные характеристики.
2. Не прокладывайте антенный кабель вблизи источников тепла, силовых электролиний, а также устройств с большими пусковыми токами, например, холодильника, стиральной машины или микроволновки.
3. Размещайте антенный кабель только в одной штробе или кабель-канале со слаботочными линиями, например, телефонной и интернет-линией.
4. Прокладывайте каждую линию кабеля, например, идущую от сплиттера до ТВ-розетки или телевизора, цельным куском кабеля, не прибегая к лишним переходникам, так как при каждом переходнике ТВ-сигнал будет ухудшаться.
5. Выполняйте разделение или удлинение антенного провода только с помощью сплиттеров или специальных переходников с разъемом «F-гнездо – F-гнездо», иначе невозможно будет достичь надежного контакта и, соответственно, передачи качественного сигнала.
6. Избегайте скручивания антенного кабеля в бухты, так как в этом случае электромагнитные помехи неизбежны.
7. При укладывании кабеля под штукатуркой или гипсокартоном помещайте его в защитный короб.
8. При длине провода от антенны до телевизора более 35 метров используйте усилитель или кабель более высокого класса.

Чтобы проверить насколько качественно выполнен монтаж антенного кабеля, необходимо включить телевизор. Сигнал должен быть устойчивым, картинка – четкой, недолжно быть никаких помех.

Кроме того, на работу телевизора и любой видеотехники влияет качество сетевого напряжения. Случающиеся скачки напряжения, особенно в сельской местности, могут стать критическими для современного телевизора. Поэтому не будет лишним добавить в телевизионную систему еще один важный элемент – стабилизатор напряжения.

О том, как влияют перепады сетевого напряжения на работу телевизора можно прочитать в нашей статье: Стабилизатор напряжения для телевизора.

---

Читайте также

Как подобрать стабилизатор напряжения для дачного дома и не ошибиться? Рассказываем об этом подробно в нашей статье.

Расскажем, как правило подобрать однофазный стабилизатор напряжения для защиты ответственной нагрузки частного дома с электросетью 220 В или 380 В.

Чем компьютерный бесперебойник отличается от других типов, какие у него аккумуляторы и можно ли их самостоятельно заменить?

Отвечаем на вопросы о том, как правильно организовать подключение источника бесперебойного питания к циркуляционному насосу.

Что лучше использовать для резервного электроснабжения дома: генератор или ИБП? В какой ситуации можно применить оба устройства?

Поговорим в нашей статье о выборе ИБП переменного тока для организации автономного электроснабжения лифтового оборудования.

Поговорим в нашей статье о том, в каких случаях лучше использовать каждое из этих устройств.

Поговорим в нашей статье об особенностях работы звуковой сигнализации ИБП, а также о том, какую информацию бесперебойник передает звуком.

Эффективным решением качественного и бесперебойного питания насосов является применение онлайн ИБП. Как правильно подобрать подходящее устройство?

В нашей статье мы поговорим о том, в каких случаях телевизору потребуется бесперебойник и какая модель лучше всего для этого подойдет.

Полное руководство по телевизионным портам: как подключить телевизор

Узнайте больше о портах на задней панели телевизора и о том, что вам нужно для наилучшего качества изображения и звука.

Рэйчел Оукс
Под редакцией Микайлы Риверы

Поделиться | 8 ноября 2022 г.

Телевизионные технологии развиваются стремительно. Вы можете быть озадачены множеством различных портов на задней панели телевизора. Мы знаем вашу боль, поэтому составили это руководство, чтобы вы знали, какие кабели к каким портам подходят и почему. Мы надеемся, что это поможет вам намного быстрее насладиться необычными функциями вашего нового смарт-телевизора.

Перейти к:

• Углубленная направляющая портов
• Как подключить порты, не соответствующие
• Как подключить видеорегистратор к телевизору
• ТВ-порты: от лучшего к худшему

Подробное руководство по портам

Ниже вы можете найти порты по названию и изображению, узнать о типе и качестве сигнала, узнать, какие устройства используются с каждым портом, и получить ответы на каверзные вопросы о назначении и потенциале ваши телевизионные порты.

Обзор портов ТВ

Порты видео ТВ

Порты аудио ТВ

Другие порты ТВ

Глоссарий портов, пока вы узнаете о различных портах:

900

• Тип сигнала: Это относится к способу передачи данных через соединение — либо в виде высококачественного цифрового сигнала, либо в виде аналогового сигнала более низкого качества.
• Максимальное разрешение: Применительно к видеопортам воспринимаемая резкость и четкость изображения. Большие числа, такие как 1080p, лучше, чем меньшие числа, такие как 480i, но 4K Ultra HD является лучшим.
• Связанные устройства: Это устройства, которые вы можете подключить к телевизору через соответствующий порт.

Почему у HDMI отдельный раздел? Потому что это один из самых полезных и наиболее распространенных портов на вашем телевизоре. Порты HDMI на вашем телевизоре можно использовать для видео, аудио, компьютеров и даже превратить ваш обычный телевизор в смарт-телевизор!

Другие названия: Медиа-вход высокой четкости
Тип сигнала: Цифровой
Максимальное разрешение: 4K Ultra HD устройства

См. соответствующий кабель

Что такое порты HDMI?

HDMI, или «Медиа-вход высокой четкости», — это универсальный порт для всех ваших современных устройств. Порты HDMI в вашем телевизоре используются как для видео, так и для аудио. Кроме того, большинство компьютеров имеют возможности HDMI, поэтому вы можете использовать кабель HDMI для подключения компьютера к телевизору. Вы даже можете подключить потоковое устройство, такое как Roku или Amazon Fire TV Stick , чтобы превратить ваш старый телевизор в смарт-телевизор.

Если вы хотите подключить один кабель и все готово, вам понравится простота настройки телевизора с HDMI.

Всегда ли порты HDMI являются лучшим вариантом подключения?

Поскольку HDMI передает данные в цифровом виде — без сжатия или искажения информации, — он обеспечивает высочайшее качество изображения и звука.

Однако некоторые люди предпочитают привычный звук аналогового аудио. Вы можете поиграть с тем, как вы подключаете свою звуковую систему, чтобы узнать, что вам больше нравится.

Что такое HDMI ARC?

Телевизионный порт с надписью «HDMI ARC» или «HDMI Audio Return Channel» настроен как для отправки, так и для приема аудиоданных. Этот порт прекрасно сочетается со звуковой системой , потому что вы можете подключить все остальные устройства к A/V-ресиверу и использовать один кабель для подключения ресивера к телевизору. Это довольно гладко!

Порты Video TV

Компонентный

Другие названия: Компонентное видео, компонентное аналоговое видео (CAV) и Y/Pb/Pr
Тип сигнала: Аналоговый
Максимальное разрешение: 1080p
Связанные устройства: Цифровые видеорегистраторы, медиаплееры и игровые приставки предыдущего поколения

См. соответствующий кабель

Что такое компонентные видеопорты?

Компонентные видеопорты — это красный, синий и зеленый AV-порты вашего телевизора, и до того, как HDMI стал популярным, они обеспечивали высочайшее качество видео.

Если у вас старый телевизор, не совместимый с HDMI, вы можете использовать эти видеопорты для подключения цифрового видеорегистратора или медиаплеера. И даже если на вашем телевизоре есть HDMI, компонентные входы могут быть удобны для подключения некоторых игровых консолей предыдущего поколения, таких как системы PlayStation 3, PlayStation 2, Xbox 360 и Wii.

S-video

Другие названия: Отдельное видео и Y/C
Тип сигнала: Аналоговый
Максимальное разрешение: 480i
480i
игровые приставки нового поколения

См. соответствующий кабель

Что такое порты S-video?

Порты S-video (черные кружки с множеством точек) использовались в основном в конце 1990-х и начале 2000-х годов для видеоввода на телевизорах. Они не так распространены, как компонентные видеопорты, но вы можете увидеть их на своем телевизоре или компьютере. Если у вас есть старая Nintendo 64, она может подключиться к этому порту.

Хотя порт S-video будет отображать более яркое изображение, чем композитное видео, оно все же не так хорошо, как компонентное видео или HDMI. Пропустите этот порт, если у вас нет лучших вариантов.

Composite

Другие имена: Композитное видео, композитный сигнал базовой полосы видео (CVBS), или SD Видео
Тип сигнала: Аналог
Максимальное разрешение: 480i
Связанные отклонения: DVRS, предыдущий. медиаплееры и игровые приставки предыдущего поколения

См. соответствующий кабель

Что такое порты композитного видео?

Композитное видео (круглый желтый порт) используется для видео стандартного разрешения. Хотя многие устройства по-прежнему поставляются с композитным видеосоединением, вы должны отказаться от этого порта для компонентного видео более высокого качества или HDMI высочайшего качества.

Порты Audio TV

Оптический цифровой

Другие названия: Цифровой аудио (оптический), оптический аудио, оптический цифровой, цифровой аудиовыход (оптический) и TOSLINK (Toshiba Link)
Тип сигнала: Цифровой
Связанные устройства: Саундбары и аудио/видеоресиверы

См. соответствующий кабель

Что такое цифровые аудио (оптические) порты?

Этот порт, обычно закрытый небольшой заглушкой, посылает цифровое аудио на вашу звуковую систему. Поскольку он использует цифровой формат, он обычно более четкий, чем RCA Stereo, в котором используется аналоговый сигнал.

Должен ли я использовать цифровой аудио (оптический) порт?

HDMI лучше, но если ваша звуковая система не имеет разъема HDMI, этот порт — отличный выбор. Однако оптические кабели становятся менее эффективными на расстоянии десяти метров, и они более тонкие, чем коаксиальные кабели, используемые в других аудиопортах. Будьте осторожны, чтобы не согнуть оптический кабель под острым углом, иначе вы можете навсегда его повредить.

Коаксиальные цифровые

Другие названия: Цифровой аудио (коаксиальный) и коаксиальный цифровой аудио
Тип сигнала: цифровой
Асвязанные устройства: Звуковые бары и A/v -приемники цифровые аудио (коаксиальные) порты?

Как и оптические цифровые порты, коаксиальный цифровой порт подключается к вашей звуковой системе для передачи цифрового звука. Коаксиальный кабель более прочный, чем оптический порт, но HDMI по-прежнему будет наиболее качественным вариантом.

Стерео RCA

Другие названия: Стерео аудио RCA, аудио RCA и аналоговое аудио звуковые панели и A/V-ресиверы

См. соответствующий кабель

Что такое стереоаудио порты RCS?

Эти двойные красные и белые порты являются либо входами, либо выходами для передачи аналогового звука. Иногда вы увидите, что они сами по себе помечены как «выходы» для вывода звука. Если они предназначены для ввода звука, вы обычно найдете их рядом с портами компонентного или композитного видео.

Должен ли я использовать стерео аудио порты RCA?

Используйте стереозвук RCA, если у вас нет более продвинутого цифрового соединения (HDMI, оптического или коаксиального) или если вам просто нравится аналоговый звук. Разъемы для этого порта часто сочетаются с композитным и компонентным видео, поэтому они удобны, если вы используете эти видеоразъемы.

Компьютерные порты

Другие названия: Цифровой визуальный интерфейс, DVI-A, одноканальный DVI-D, двухканальный DVI-D, одноканальный DVI-I и двухканальный DVI-I
Тип сигнала: Цифровой/аналоговый
Максимальное разрешение: 1080p
Связанные устройства: Компьютеры

См. соответствующий кабель

Что такое порты DVI?

Порты DVI в первую очередь предназначены для подключения компьютера к телевизору. Они не так высокого качества, как HDMI, но большинство современных DVI лучше, чем VGA. Какой кабель DVI можно использовать с портом, зависит от количества и расположения штыревых отверстий в порту.

Почему существует так много разных типов DVI?

DVI сильно изменился с развитием технологий. Старый DVI-A — аналоговый порт не лучше VGA. Но DVI-D является цифровым, а DVI-I совместим как с цифровыми, так и с более старыми аналоговыми устройствами.

DVI-D и DVI-I дополнительно подразделяются на одноканальные и двухканальные. Двухканальные соединения имеют вдвое большую мощность, что приводит к увеличению скорости и качества сигнала.

Какой разъем DVI лучше?

И DVI-D, и DVI-I работают нормально. Просто убедитесь, что отверстия для штифтов в вашем порту поддерживают выбранный вами тип кабеля.

Могут ли кабели DVI также передавать звук?

Кабели DVI-I-to-HDMI или DVI-D-to-HDMI могут передавать звук, но это зависит от того, поддерживает ли видеокарта внутри вашего компьютера эту передачу. Подключите разъем DVI к компьютеру, а кабель HDMI к телевизору, чтобы проверить, совместим ли порт вашей видеокарты со звуком. Если нет, вам понадобится отдельное аудиосоединение.

Другие названия: Графический массив видео и ПК в
Тип сигнала: Аналоговый
Максимальное разрешение: 720p
Связанные устройства: Компьютеры

Что такое 5 портов VGA

?

Если вы хотите подключить компьютер к телевизору и у вас нет возможностей HDMI или DVI, вы можете использовать VGA. Однако качество будет не таким хорошим, как с этими другими портами, а VGA не поддерживает звук, поэтому вам потребуется отдельное аудиосоединение.

случайных портов

Антенна в

Другие названия: RN в, кабель и коаксиальное кабельное подключение
Тип сигнала: Аналог
Максимальное разрешение: 1080P
Adview Devices: 888. -Air (OTA) ТВ-антенна

См. OTA-антенна

Что такое входной порт антенны?

Этот порт обеспечивает как видео-, так и аудиовход от эфирной (OTA) антенны. Вы, вероятно, знакомы с этим портом с первых дней существования телевидения, когда он был распространенным типом телевизионного входа, используемым для широкого спектра устройств. Он больше не используется, так как HDMI работает намного лучше, но это несомненный плюс и возможность входа для телевизора, если вам нужны бесплатные каналы OTA.

Узнать больше об OTA TV

Другие названия: Универсальная последовательная шина
Тип сигнала: Цифр. /аналог.

Для чего нужны порты USB на телевизоре?

Порты USB на телевизоре выполняют различные функции, в том числе в качестве входа для USB-накопителей и питания телевизионной антенны или потоковое устройство . Вы даже можете использовать его для зарядки своего смартфона, если хотите.

Ethernet

Другие названия: LAN
Тип сигнала: Цифр./аналог.

Соединения Ethernet помогают обеспечить более высокую скорость Интернета, чем Wi-Fi. Если у вас есть смарт-телевизор, вы, вероятно, видели этот порт, который выглядит как обычный порт телефонной линии.

Должен ли я использовать порт Ethernet вместо Wi-Fi?

Если шоу, которые вы транслируете, тратят много времени на буферизацию, возможно, пришло время переключиться на использование порта Ethernet. Это менее удобно, так как вам нужно проложить кабель от интернет-модема к телевизору, но может заметно повысить скорость потоковой передачи.

Ex-Link

Связанные устройства: Сервисные обновления для телевизоров Samsung и настенные крепления

Что такое порты Ex-Link?

Ex-Link — это немного странный порт, который можно найти на некоторых телевизорах Samsung. Его основная функция — помочь техническим специалистам Samsung обновить ваш телевизор, но вам не следует пытаться сделать это самостоятельно. Кроме того, около десяти лет назад у Samsung было моторизованное крепление для телевизора , которым можно было управлять, подключив его к порту Ex-Link, но этого крепления, похоже, больше нет.

Но моторизованное крепление для телевизора звучит очень круто, и я хочу такое!

Вы правы, звучит очень круто. Это не от самсунга, но можно подобрать Моторизованное крепление для телевизора VIVO на Amazon. Не беспокойтесь — для его использования вам не нужен Ex-Link или какой-либо другой специальный порт.

Как подключить несоответствующие порты

Подключение устройств становится немного сложнее, если на вашем телевизоре нет нужных портов. Новые телевизоры могут не иметь старых портов, а старые телевизоры могут не иметь новых портов, таких как HDMI.

К счастью, есть решения для подключения всех ваших устройств. Имейте в виду, однако, что конвертированные аудио и видео не будут иметь самого высокого качества. Если вам пора обновить свой телевизор, ознакомьтесь с нашими «Руководство по покупке телевизоров» .

Ввод и вывод

Обратите внимание на ввод и вывод. Преобразователи будут работать только с соответствующей схемой ввода/вывода, поэтому перед покупкой преобразователя узнайте, в каком направлении идут данные.

В большинстве случаев медиаплееры, цифровые видеорегистраторы, игровые приставки и компьютеры выводят звук и видео на вход телевизора. Это означает, что вы подключите кабель к выходному порту устройства и подключите его к входному порту телевизора или преобразователя. Однако телевизоры выводят звук на входы звуковых панелей.

Преобразователи со старого выхода на новый вход

Следующие устройства подходят для подключения большинства старых устройств к новому телевизору.

Компонентный преобразователь в HDMI

Компонентный преобразователь Volantech YPbPr RGB в HDMI 4K

Посмотреть на Amazon

S-Video/Composite to HDMI

CoolDigital RCA AV/S-Video to HDMI Converter

Посмотреть на Amazon

Преобразователи для нового выхода в старый вход

Следующие устройства подходят для подключения большинства новых устройств к старому телевизору.

HDMI to Component

Portta HDMI to Component Video Converter

Посмотреть на Amazon

HDMI в S-Video/Composite

Tendak Преобразователь HDMI в S-Video/Composite

Посмотреть на Amazon

Как подключить цифровой видеорегистратор к телевизору

Большинство современных цифровых видеорегистраторов имеют выходы HDMI, поэтому их довольно просто подключить к новому телевизору. Тем не менее, для установки цифрового видеорегистратора или кабельной приставки может потребоваться помощь опытного техника, если в вашем доме требуется новая проводка или спутниковая антенна. В приведенной ниже таблице указаны выходы цифровых видеорегистраторов телевизионных провайдеров и стоимость установки.

Swipe Left to See All →

TV provider	DVR	Outputs	Installation costs	Details
Astound Broadband	TiVo T6	HDMI Component video Композитное видео Цифровое аудио (оптическое)	Плата за установку: 79,95 долл. США Плата за активацию: 9,99 долл. США	Посмотреть планы Astound
Buckeye Broadband	Varies	Varies	Activation fee: $50.00	View Buckeye plans
Cox	Contour Record 6	HDMI Component video Composite video Digital audio (optical )	Плата за установку: зависит от пакета и региона	Посмотреть планы Cox
DIRECTV	Genie (HR-44)	HDMI Компонент видео Композитное видео Цифровой аудио (OPTICAL) Цифровой аудио (коаксиальный)	Плата за активацию: $ 19,95	DirectV DirectV. HDMI Компонентное видео Композитное видео Цифровое аудио (оптическое)	Плата за установку: включена в цену	Посмотреть планы DISH
Optimum	Varies	Varies	Installation fee: included with online order	View Optimum plans
Spectrum	Varies	Varies	Professional installation: $49.99 Self installation: $19.99	View Планы спектра
Xfinity	X1	HDMI Компонентное видео Композитное видео Цифровой аудио (Optical)	Профессиональная установка: 89,99 долл. США Самостоятельная установка: до 39,99 долл. США	view xfinity планы
xtreem. планы

Если вы хотите узнать больше о перечисленных выше поставщиках, введите свой почтовый индекс ниже, чтобы увидеть, какие из них доступны в вашем регионе:

Окончательный вариант

Самым важным портом вашего нового телевизора будет порт HDMI, который поддерживает высококачественное аудио и видео. Без этого жизненно важного соединения вы не сможете подключить потоковое устройство к телевизору.

Хотя для решения этой проблемы можно использовать преобразователи, изображение и звук не будут такими четкими, как при использовании порта HDMI. Мы рекомендуем вам обновить свой телевизор до нового смарт-телевизора — они не такие дорогие, как вы думаете!

Методология

Наши эксперты потратили десятки часов на изучение различных разъемов для телевизора, чтобы вы могли пользоваться всеми возможностями своего нового смарт-телевизора, как только распаковали его. Для получения дополнительной информации о нашем процессе прочитайте нашу страницу «Как мы оцениваем».

Статьи по теме

• Как подключить телевизор к Wi-Fi
• Как подключить iPhone к телевизору
• Что означают индикаторы на вашем модеме/маршрутизаторе?

Об авторе
Рэйчел Оукс

Рэйчел Оукс написала сотни полезных статей за пять лет работы на CableTV. com. Вам нужны все сведения об интернет-провайдерах, скорости загрузки и доступном Интернете? Это ваш новый любимый писатель. Рэйчел получила степень бакалавра искусств по английскому языку в Университете Южной Юты. Вы можете найти больше восхитительных идей Рэйчел на Yahoo! Финансы, Roku.com и BestCompany.

Похожие сообщения

SVG-иконки

Какие кабели мне нужны для моего телевизора?



Если вы покупаете новый телевизор, новое аудио-видео оборудование или только что посмотрели за существующим телевизором и задаетесь вопросом, какие кабели вам нужны, чтобы все работало должным образом. Прочтите этот блог, чтобы получить всю необходимую информацию. Существует множество различных типов телевизионных проводов и кабелей, каждый из которых служит разным целям, поэтому давайте начнем обсуждать, что они делают.



Я постарался расположить это в наиболее логичном порядке, но вам, возможно, придется прокрутить страницу, чтобы получить необходимую информацию. В этом блоге я обсуждаю все типы видео-, аудио- и других типов подключения к телевизору. До сих пор ведутся споры о том, что дает лучший звук: цифровое или аналоговое аудио, но я не думаю, что найдется живой человек, который предположил бы, что аналоговое видео дает лучшую картинку, чем цифровой сигнал. Помимо черного цвета, так как многие старые аналоговые телевизоры дают лучший черный цвет. Итак, если у вас есть выбор, я бы сказал, что лучше использовать цифровое соединение, а не аналоговое. Конечно, если вы хотите получить все преимущества HD, 4K и т. д., вам нужно будет использовать цифровое соединение.



Пожалуйста, не пугайтесь количества различных телевизионных выводов, упомянутых здесь, поскольку я сделал все возможное, чтобы назвать и описать все провода, которые вам, вероятно, когда-либо понадобятся для подключения к телевизору, с кратким описание того, что они делают.



Аудио- и видеокабели Для телевизоров



Все приведенные ниже провода могут передавать по кабелю как видео, так и звук. Я перечислил их в порядке предпочтения, начиная с лучших. Выбор соединения зависит от совместимости вашего оборудования.



Кабель HDMI

Кабели HDMI являются наиболее распространенными кабелями для телевизоров. HDMI, что означает мультимедийный интерфейс высокой четкости, обеспечивает цифровое видео- и аудиосоединение высокой четкости между вашим AV-оборудованием, таким как проигрыватели дисков Blu-ray и приставки Sky, по одному кабелю. Поскольку HDMI является цифровым соединением, оно обеспечивает гораздо лучшее качество изображения, чем более старые типы SCART, компонентные и композитные соединения RCA.



Преимущество кабелей HDMI заключается в том, что технология может быть расширена с течением времени, как это было в случае. Текущим последним стандартом для HDMI является HDMI 2.0, который поддерживает видео 4K и Ultra HD, но он обязательно изменится позже, чтобы обеспечить более высокое разрешение видео, например 8K.



Кабели HDMI также можно использовать для подключения к системам объемного звучания и звуковой панели. HDMI может питать акустическую систему 7.1, а с HDMI ARC-совместимостью можно установить один кабель между телевизором и звуковой системой/саундбаром.



Провода SCART

Провода SCART раньше использовались в Европе, но они были заменены кабелем HDMI, но в некоторых случаях они все еще потребуются, например, для подключения к DVD-плеерам и старым видеомагнитофонам. SCART, который расшифровывается как Syndicat des Constructeurs d’Appareils Radiorecepteurset Televiseurs, помимо того, что он явно французский и известен как «евроразъем» в США, является, пожалуй, самым универсальным AV-кабелем из всех.

‍

До того, как HD-видео и аудио стали реальностью, один кабель SCART мог заменить несколько других кабелей, включая кабель RCA, компонентные видео/аудио кабели. Кабели S-Video и поддерживаемое видео PAL, S-Video и RGB, а также стереозвук.



Кабели SCART легко узнать по большим и громоздким разъемам, которые легко выпадают, и их трудно проложить за настенными телевизорами и проложить сквозь стены. Полностью распаянный кабель SCART имеет 20 контактов, каждый из которых служит для разных целей. Одной из уникальных особенностей разъема SCART было переключение источника на контакт 8, а это означало, что, как только вы включите свое аудио-видео оборудование, оно автоматически перекроет все, что когда-либо было на телевизоре, что сделало их популярными для людей, которые хотят, чтобы телевизор был таким же простым, как возможный.



Компонентный кабель – фонокабели

Следующим лучшим кабелем или кабелями для подключения аудио-видеооборудования к телевизору будет компонентное соединение. На самом деле это 5 кабелей, которые уже подключены к проводу SCART с отдельными аналоговыми соединениями для красного, зеленого и синего цветов и стереозвука, который является вторым красным и белым соединениями. Разделение потоков красного, зеленого и синего цветов дает лучшее качество изображения, чем если бы они поставлялись вместе. Если у вас желтый разъем вместо красного, зеленого и синего, то это композитный/RCA-разъем, о котором я скоро расскажу.



Кабель RCA – Кабели звукоснимателя

Последний тип соединения, к которому мы приходим, – это кабель RCA. Аналоговое соединение RCA/фоно/композитное видео представляет собой и представляет собой аналоговое соединение с желтым для видео, красным и белым разъемами для стереозвука. Фонокабели не были так популярны в Европе из-за популярности соединения SCART, но в последнее время наблюдается всплеск популярности оборудования, не имеющего соединения HDMI. Это связано с тем, что почти все новые телевизоры больше не имеют разъемов SCART. Я уверен, что это связано с тем, что их очень сложно разместить за настенными телевизорами и проложить сквозь стены, поэтому RCA и выводы компонентов больше подходят для этой задачи.



Кабели только для аудио



Все перечисленные ниже кабели предназначены только для аудио, которые можно использовать для подключения вашего телевизора или аудио-видео оборудования к звуковым системам, таким как аудио-видео ресиверы, системы объемного звучания, усилители и саундбары, которые становятся все более распространенными.



Оптический кабель – кабель Toslink

‍

В настоящее время наиболее распространенным аудиоподключением является оптический аудиокабель, который часто называют кабелем Toslink. Если вы не используете HDMI для подключения аудиооборудования, вам следует использовать оптический аудиокабель. Оптическое аудио соединение представляет собой оптоволоконный кабель, который передает сигнал вниз. Он поддерживает объемный звук 5.1, что делает его идеальным для большинства систем объемного звучания.



Коаксиальный аудиокабель

Коаксиальный аудиокабель представляет собой нечто среднее между оптическим аудиокабелем и кабелем-фонокорректором, используемым для аналогового монофонического или стереозвука. Это цифровое соединение с разъемом RCA на конце. Сам кабель обычно толще, чем большинство кабелей RCA, чтобы разместить дополнительный защитный экран кабеля для защиты от помех цифровых сигналов. Цифровой аудиокабель может поддерживать объемный звук 5/7. 1.



Звуковые кабели

Аудиокабели Phono — это два красных и белых провода, которые можно использовать для подключения аналоговых аудиосистем. Красный и белый фонокабели можно использовать для стереозвука, который представляет собой два отдельных канала с обмоткой, например, левый и правый динамики.



Вспомогательный кабель

Вспомогательный кабель подключается к разъему для наушников на телевизоре. Его можно использовать для подключения к звуковым системам и звуковым панелям, но он ограничен, поскольку предлагает только один звуковой канал. Еще одним недостатком использования вспомогательного соединения является то, что некоторые телевизоры автоматически отключают звук телевизора при подключении кабеля. Обычно это вызывает проблемы, когда люди хотят установить беспроводные наушники и одновременно поддерживать громкость телевизора.



Телевизионные кабели только для видео



Следующие подключения предназначены только для видео и требуют установки отдельных аудиокабелей, если вы хотите слышать телевизор.



Кабель DVI

Кабель DVI представляет собой цифровое видеосоединение, поддерживающее видео высокой четкости (HD). DVI означает цифровой видеоинтерфейс, совместимый с соединениями HDMI на вашем телевизоре с правильным адаптером и наоборот. У большинства телевизоров больше нет разъемов DVI, но у некоторых из первых есть, что делает их идеальными для дополнительного входа HDMI, если он вам нужен.



S-Video

S-Video — еще одно соединение, которое никогда не пользовалось особой популярностью, но может быть шанс, что оно вам может понадобиться. S-Video является аналоговым соединением и работает, разделяя яркость (яркость) и цвет (цветность) и комбинируя их, чтобы получить немного более горькое качество изображения, чем композитное видео, которое отправляет все сигналы в одном потоке. Проблема в том, что RGB дает лучшее изображение, чем это, поэтому, если вы хотите улучшить изображение, вам лучше установить компонентное видео или кабель SCART, которые оба поддерживают это.



Другие провода для телевизоров



В следующем разделе представлены другие типы проводов, которые могут потребоваться для подключения к телевизору, которые не обязательно попадают в вышеуказанные категории.



Радиочастотные кабели – ТВ/спутниковый кабель

Если вы хотите смотреть телепередачи в прямом эфире через телевизор, например Freeview или Freesat, вам понадобится коаксиальный кабель для подключения к телевизору. Если у вас есть гнездо для ТВ-антенны или спутниковое гнездо, для соединения между ним и вашим телевизором потребуется коаксиальный кабель. Практически все новые цифровые телевизоры имеют разъем для ТВ-антенны, для которого требуется провод с коаксиальным разъемом IEC. это.



Телевизионные антенны и спутниковые кабели можно приобрести в Интернете или подготовить высококачественные кабели, используя коаксиальный кабель хорошего качества, несколько ручных инструментов и несколько вилок.



Также часто используются ВЧ-кабели с вилкой на одном конце и розеткой на другом для замыкания соединений между оборудованием, например, между блоком Freeview+/BT Vision, видеомагнитофоном и ТВ-тюнером.



USB-кабели

Большинство новых телевизоров имеют несколько USB-портов для подключения USB-кабелей. Их можно использовать для различных целей, таких как просмотр семейных фотографий или видео/музыки на телевизоре. Их также можно использовать для обновления программного обеспечения/прошивки, если телевизор не является «умным» или не подключен к Интернету. Портативные жесткие диски можно даже подключать ко многим телевизорам для функций PVR, таких как запись и пауза в реальном времени.



Ethernet-кабель

‍

Почти все новые телевизоры SMART TV или телевизоры, поддерживающие потоковую передачу контента из Интернета, например iPlayer или Netflix, для работы требуют подключения к Интернету. Несмотря на то, что все больше и больше новых телевизоров теперь совместимы с WIFI, все же гораздо лучше, если это возможно, подключить телевизор с помощью кабеля Ethernet. Это максимизирует скорость и надежность соединения, что значительно повысит скорость загрузки и уменьшит буферизацию.
