АПвВнг(A)-LS 3х70/25-6 | Расшифровка, технические характеристики, описание

Расшифровка кабеля АПвВнг(A)-LS 3х70/25-6:

А — Алюминиевая токопроводящая жила
Пв — Изоляция жил из сшитого полиэтилена
Внг-LS — Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
(А) — Категория по исполнению в части показателей пожарной безопасности
3 — количество жил
70 — сечение жилы
25 — сечение экрана
6 — номинальное напряжение

Элементы конструкции кабеля АПвВнг(A)-LS 3х70/25-6:

Кабель силовой не распространяющий горения с алюминиевой токопроводящей жилой, изоляцией из сшитого полиэтилена, комбинированным экраном по изоляции из слоя электропроводящего сшитого полиэтилена и повивов медных проволок и медной ленты, внутренней оболочкой из сшитого полиэтилена и медной ленты, в наружной оболочке из ПВХ композиции пониженной пожароопасности с низким дымо- и газовыделением.

Условия эксплуатации кабеля АПвВнг(A)-LS 3х70/25-6:

Кабель предназначен для передачи и распределения электрической энергии в стационарных электротехнических установках на переменное напряжение б и 10 кВ частотой до 50 Гц, общепромышленного применения, а также на атомных электростанциях в системах АС классов 2 и 3 по классификации ОПБ 88/97 (ПНАЭ Г-01-011).
Вид климатического исполнения провода В5.
Кабель применяется для стационарной прокладки в сооружениях ипомещениях промышленных предприятий и транспорта.
Кабель соответствует классу пожарной опасности по НПБ-248-97 — П1.7.2.2.
Кабель соответствует категории А по нераспространению горения по ГОСТ Р МЭК 60332-3-22-2005.
Кабели имеют низкое дымообразование и низкую коррозионную активность газов, выделяющихся при горении и тлении.
Кабели стойки к плесневым грибам.
Кабели не распространяют горение при групповой прокладке.
Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 до 50°С и относительной влажности воздуха до 98% при температуре до 35°С.
Монтаж кабелей должен производиться при температуре не ниже минус 15°С.
Радиус изгиба кабелей при монтаже должен быть не менее 15 наружных диаметров кабеля.
Тяжение кабелей во время прокладки должно осуществляться при помощи кабельного чулка или за токопроводящую жилу при помощи клинового захвата.
Усилия, возникающие во время тяжения кабеля — не более 30 Н/мм2.
Допустимая температура нагрева жил при эксплуатации неболее:
— 90°С — в нормальном режиме;
— 130°С — в режиме токовой перегрузки и в режиме «малой течи»;
— 250°С — в режиме короткого замыкания (к.з.).
Продолжительность работы кабеля в режиме перегрузки должна быть не более 8 ч в сутки и не более 1000 ч за срок службы.
Продолжительность к.з. не более 4 с.
Кабели предназначены для эксплуатации во взрывоопасных зонах классов В Iб, В Iг, В II, В IIа.
Предельная температура нагрева токопроводящей жилы кабелей по условиям невозгорания кабеля при к.з. — 450°С.
Провод соответствует ТУ 16. К71-343-2004.

Технические характеристики кабеля АПвВнг(A)-LS 3х70/25-6:

Токопроводящая жила — многопроволочная класса 2, круглая, уплотненная.
Уровень частичных разрядов, измеренный на строительной длине кабеля, не более 10 пКл, измеренный на образце, в т.ч. после изгибов и циклов нагрева и охлаждения — не более 5 пКл, при напряжении:
— кабелей на напряжение 6 кВ — 9 кВ;
— кабелей на напряжение 10кВ — 15кВ.
Тангенс угла диэлектрических потерь при напряжении 2 кВ и температуре жилы (95-100)°С — не более 0,003.
Кабели стойки к навиванию вокруг цилиндра диаметром 20(Dн+d), где Dн — наружный диаметр кабеля, d — диаметр жилы, мм.
Срок службы кабелей — не менее 40 лет.

Наличие на складе: аПвВнг(A)-LS 3х70/25-6

Для уточнения наличия позвоните или оставьте заявку на сайте:

Цена за метр: аПвВнг(A)-LS 3х70/25-6

Стоимость рассчитывается индивидуально (зависит от объема заказа, текущих акций, региона доставки),
для уточнения точной цены необходимо оставить заявку.

Вопрос — ответ

Почему я звоню в Тюмень, а попадаю в Пермь?

Дело в том, колл-центр и центральный офис по обработке заказов находится в городе Пермь (Центральная Россия), а получить продукцию вы можете во всех городах указанных на сайте в контактах компании.

Возможны ли скидки на Вашу продукцию при большом объеме закупа?

Конечно. В компании работает система лояльности и Вам будет предоставлена индивидуальная скидка в зависимости от суммы заказа.

Отгружаете ли вы продукцию с отсрочкой платежа?

Да, если Ваша компания пройдет проверку службы безопасности, то возможен такой вариант.

Вы доставляете продукцию в отдаленные географические точки?

Да, мы доставляем продукцию по всей территории России, СНГ и ЕАЭС любыми видами транспорта.

В какой срок можно получить продукцию с момента оплаты?

Подготовка продукции к отгрузке может занимать от 3х часов до 3 дней, в зависимости от количества, погодных условий и других факторов.

В какой таре вы отгружаете кабельную продукцию?

Кабель маленьких сечений в бухтах от 100 до 200 метров, крупных — на соответствующих кабельных барабанах.

Можно купить в розницу и какой минимальный объем?

Да, при сумме заказа от 50 000.

Не нашли ответа на интересующий вопрос? Наши менеджеры с радостью помогут вам!

Задать вопрос

Купить силовой кабель АПвВнг(A)-LS 3х70/25-6 оптом или в розницу вы можете,
оставив
заявку на сайте или позвонив по телефону. Заказы принимаются через сайт круглосуточно, обработка заказов
производится по будням с 9-00 до 18-00.

Затрудняетесь в выборе? Менеджеры нашей компании
профессионально ответят на все интересующие Вас вопросы, помогут подобрать товар, максимально
удовлетворяющий вашим требованиям, и подберут оптимальный вариант
доставки в Пермь.

Способы оплаты:

Условия и порядок оплаты индивидуальны. Работаем как
по предоплате, так и с отсрочкой платежа. Только безналичный расчет. Подробнее в разделе

Оплата.

Способы доставки:

Любым видом транспорта в любую точку РФ и стран СНГ транспортными компаниями, подробнее в разделе

Доставка. Уточнить о вариантах доставки в ваш регион вы можете по
бесплатному телефону 8-800-301-32-25 или заказав обратный звонок.

Как сделать заказ

Что думают о нас клиенты

«В ходе совместной работы организация проявила себя как высокопрофессиональная организация,
с наличием высококвалифицированных специалистов, оперативно и качественно решающая
поставленные задачи»

Директор ООО «Рускаб» Власов В. Н.

«Вся заказываемая кабельная продукция поставляется вовремя, с требуемой документацией. Хотим
отметить грамотную логистику компании, большой ассортимент продукции, а также
профессиональные консультации менеджеров.»

Начальник отдела маркетинга, логистики и стройиндустрии ЗАО «Электрощит» Хамматова Н.М.

«В ходе работы своевременно решались все возникающие проблемные вопросы. На протяжении всей
работы менеджер компании проводил консультации, выдавал рекомендации по тщательному подбору
продукции, принимая во внимание пожелания и требования заказчика»

Директор ООО «Промтекс» Бакиев Р.Ш.

Кабель АПвВнг(A)-LS 3х70/25 — 10кВ — Цены, диаметр, вес и др. характеристики

Кабельная энциклопедия → Кабели силовые с изоляцией из сшитого полиэтилена 6…35 кВ → Кабель АПвВнг(A)-LS — 10кВ

ГОСТ Р 55025-2012, ТУ 16. К71-335-2004

АПвВнг(A)-LS 1х120/25 — 10кВ

АПвВнг(A)-LS 1х240/35 — 10кВ

АПвВнг(A)-LS 3х95/16 — 10кВ

Расшифровка

Пв

нг

(A)

—

10кВ

алюминиевая жила
изоляция из сшитого полиэтилена
оболочка из ПВХ пластиката пониженной пожароопасности
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
3 жилы
номинальное сечение жилы 70 мм²
номинальное сечение экрана 25 мм²
номинальное напряжение 10 кВ

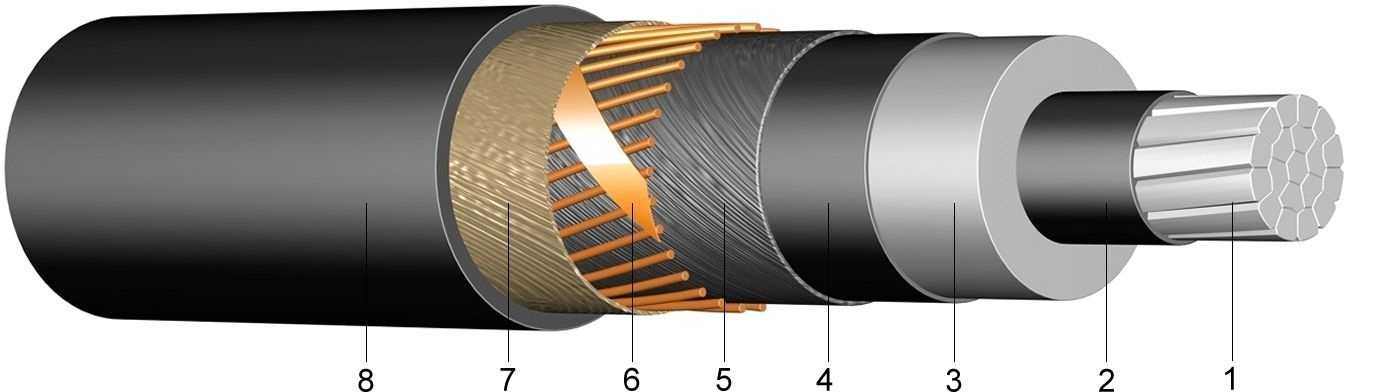

Конструкция

1. Три многопроволочные круглые уплотнённые алюминиевые токопроводящие жилы
номинальным сечением 70 мм², соответствующие 2 классу по ГОСТ 22483-2012.

2. Экструдированный экран из электропроводящей сшитой композиции полиэтилена
номинальной толщиной 0,6 мм.

3. Изоляция из сшитого полиэтилена номинальной толщиной 3,4 мм.

4. Экструдированный экран из электропроводящей сшитой композиции полиэтилена
номинальной толщиной 0,6 мм.

5. Слой в виде обмотки из электропроводящих бумажных или электропроводящих полимерных
лент суммарной толщиной не менее 0,2 мм.

6. Экран суммарным номинальным сечением 25 мм² из медных проволок номинальным
диаметром 0,7…1,3 мм, скреплённых медной лентой номинальной
толщиной не менее 0,1 мм и шириной не менее 8,0 мм.

7. Сердечник из ПВХ пластиката пониженной пожароопасности, вокруг которого скручены
экранированные жилы.

8. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 1,6 мм, наложенная одновременно с заполнением наружных
промежутков между скрученными экранированными жилами.

9. Оболочка из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 2,9 мм.

Технические характеристики

Номинальное переменное напряжение	10 кВ частотой 50 Гц
Испытательное переменное напряжение	25 кВ частотой 50 Гц
Время выдержки при испытании	10 мин
Сопротивление медного экрана при 20 °С	не более 0,759 Ом/км
Длительно допустимая токовая нагрузка	196 А на воздухе, 193 А в земле
Допустимый ток односекундного КЗ кабеля	6,6 кА
Допустимый ток односекундного КЗ медного экрана	4,8 кА
Строительная длина	по заказу потребителя
Маломеры в партии	не более 5% кусками от 50 м
Допустимая температура нагрева жил	90 °C
Максимальная температура нагрева жил	250 °C при токе КЗ
Максимальная температура медного экрана	350 °C при токе КЗ
Минимальный радиус изгиба	12 наружных диаметров
Диапазон рабочих температур	−50. ..+50 °C
Срок службы	не менее 30 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес)	3 719,0 кг/км
Наружный диаметр	53,0 мм
Минимальный барабан	№ 14а — 120 м № 17а — 350 м № 17 — 290 м № 18 — 315 м № 18а — 425 м № 20б — 265 м № 20а — 640 м № 20 — 470 м № 22 — 610 м № 22а — 510 м № 22б — 350 м № 22в — 700 м № 25 — 1060 м № 26 — 1515 м
Макс. длина в бухте	13 м
Калькулятор массы	км → 0 кг

Купить из наличия

АПвВнг(A)-LS 3х70/25 — 10кВ	Москва	1,052	км
АПвВнг(A)-LS 3х70/25 — 10кВ	Пермь	0,033	км
АПвВнг(A)-LS 3х70/25 — 10кВ	Красноярск	0,005	км

Посмотреть поставщиков

Производители

ООО «Рыбинсккабель», Рыбинск

ООО «Сарансккабель», Саранск

АО «Тверьэнергокабель», Тверь

ООО «Угличкабель», Углич

ООО «КЗ «Эксперт-Кабель», Москва
