Изолятор ШФ-10 (ШФ-10г)

3493-170-00111120-2000

Обеспечим выгодные цены . Пишите   [email protected]

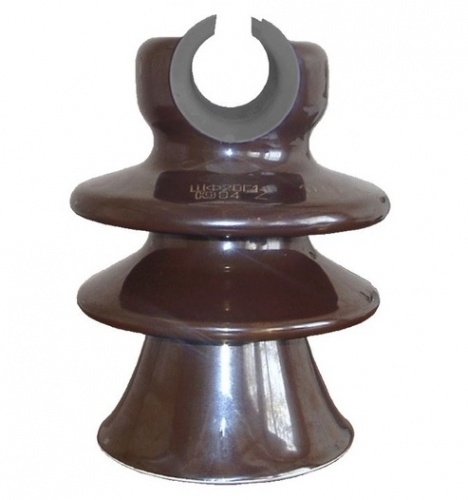

Изоляторы ШФ-10Г штыревые высоковольтные фарфоровые предназначены для изоляции и крепления проводов на воздушных линиях электропередач (ЛЭП) напряжением до 10 кВ.





Номинальное напряжение:

10 кВ





Минимальная разрушающая сила:

12,5 кН





Диаметр штыря крепления изолятора:

22 мм





Масса изолятора ШФ-10:

1,9 кг



ВНИМАНИЕ! Буква «Г» в маркировке изолятора обозначает индекс модификации изолятора и косвенно характеризует год выпуска.

Таким образом изоляторы ШФ-10, ШФ-10А, ШФ-10Б, ШФ-10В в настоящее время являются устаревшими и не выпускаются.

Современное название изолятора — ШФ-10Г.



 ЦЕНЫ от 20.04.2015

Наименование изолятора	Ед.	Цена с НДС
Изолятор ТФ-20	Штука	44,72
Изолятор ШФ-10	Штука	231,59
Изолятор ШФ-20г	Штука	358,09
Изолятор ШС-10д	Штука	381,73
Изолятор ШФ-20 УО	Штука	574,59



Технические характеристики


Напряжение, не менее	пробивное в изоляционной среде	кВ	160
	выдерживаемое импульсное	кВ	100
	выдерживаемое частотой 50 Гц в сухом состоянии	кВ	65
	выдерживаемое частотой 50 Гц под дождем	кВ	42
Длина пути утечки, не менее		мм	256
Механическая разрушающая сила при изгибе, не менее		кН	12,5
Масса, не более		кг	1,9



Габариты и размеры:
