55516-13: ИТА-1М Приборы для контроля состояния твердой изоляции электроустановок

Назначение

Приборы для контроля состояния твердой изоляции электроустановок ИТА-1М (далее по тексту — приборы ИТА-1М) предназначены для измерения силы постоянного тока при контроле состояния твердой изоляции электроустановок (ТИЭ) для сбора, обработки и хранения результатов измерений.

Преимущественная область применения приборов ИТА-1М — контроль состояния ТИЭ маслонаполненного электрооборудования.

Рабочие условия применения соответствуют 3 группе ГОСТ 22261-94.

Описание

Принцип действия прибора ИТА-1М основан на преобразовании измеряемого тока в напряжение, которое преобразуется с помощью аналого-цифрового преобразователя (АЦП) в цифровой код, обрабатываемый встроенным микропроцессором.

Измерение токов абсорбции 1дБС при контроле состояния твердой изоляции электроустановок (ТИЭ) с помощью приборов ИТА-1М производится в автоматическом, программно-управляемом режиме, параметры которого задаются оператором перед проведением испытаний.

Зависимость тока от времени приложения напряжения — 1АБС =f(t) измеряется одновременно тремя каналами А, В, С, предназначенными для контроля трех различных конструкционных узлов электроустановки, а воздействующее на ТИЭ напряжение измеряется четвертым каналом. Последующая косвенная оценка качества твердой изоляции узлов обследуемой электроустановки по известным критериям, применяемым к измеренной зависимости 1АБС = f(t) в соответствии с НЦ ЭНАС, 1998 «Объем и нормы испытаний электрооборудования — М.»

Конструктивно прибор ИТА-1М состоит из одного блока. Во внутреннем объеме прибора смонтирован источник испытательного напряжения, микропроцессор и электронные компоненты, обеспечивающие функционирование прибора.

Общий вид приборов ИТА-1М со схемами нанесения пломб, оттисков и наклеек

1    — место наклейки знака поверки;

2    — место нанесения знака утверждения типа;

3    — место пломбировки от несанкционированного доступа

Фото 1

Прибор ИТА-1М представляет собой автоматизированный прибор переносного исполнения с тремя каналами измерений тока абсорбции, осуществляющего графическое отображение в программно-управляемом режиме зависимости 1АБС = f(t) с последующей записью в энергонезависимую память и выводом на дисплей.

Работой «Приборов ИТА-1М» управляет встроенное программное обеспечение.

Программное обеспечение

Встроенное программное обеспечение (ИТА-1М frmw) является метрологически значимым и выполняет следующие функции:

—    управляет измерительным трактом;

—    выполняет вычислительные операции;

—    заносит в энергонезависимую память результаты выполненных измерений;

—    обеспечивает возможность оперативной перезаписи результатов измерений с энергонезависимой памяти приборов ИТА-1М с помощью компьютера на CD-диск с последующим его хранением под контролем в административно управляемом режиме на предприятиях-пользователях приборов ИТА-1М.

Для связи с компьютером используется вспомогательное программное обеспечение «ИТА-1М pcw», которое в процессе измерения не участвует, но позволяет отображать результаты измерений на экране компьютера и сохранять их в виде файла на жестком диске.

Связь прибора ИТА-1М с компьютером осуществляется по порту USB.

Уровень защиты по МИ 3286-2010 программного обеспечения от непреднамеренных и преднамеренных воздействий — «А».

Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.

Таблица 1

Наименование

программного

обеспечения

Идентифи

кационное

наименование

программного

обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

Встроенное ПО ИТА-1М

ИТА-1М-

frmw

20120711

64964832

CRC32

Технические характеристики

Таблица 2

Наименование характеристики

Значение характеристики

1

2

3

1

Испытательное напряжение постоянного тока: -уровень 1, U01 исп, В -уровень 2, U02 исп, В

1000±30

2500±75

2

Диапазон измерения тока, I, А

3х10-9-2,5х10-5

3

Пределы допускаемой основной относительной погрешности измерения тока, 5!0, %, не более

±[5+5,5 10-3 (1к/1х-1)],где: 1К — конечное значение диапазона измерения тока; 1Х — измеренное значение тока

Продолжение таблицы 2

1

2

3

4

Пределы допускаемой дополнительной относительной погрешности измерения тока, вызванной изменением температуры окружающего воздуха на каждые 10оС от нормальной (20оС) в диапазоне рабочих температур,

А51т доп, %, не более

A5It доп £ 0,5 A5I0

5

Теплопрочность при хранении и транспортировании

до плюс 55оС

6

Холодопрочность при хранении и транспортировании

до минус 25 оС

7

Влагопрочность в предельных условиях хранения:

—    температура окружающего воздуха;

—    относительная влажность воздуха

плюс 25 оС 95%

8

Прочность при механических воздействиях в предельных условиях транспортирования (транспортная тряска)

— ударов в минуту -80±5; -ускорение -30м/с2; -воздействие-в течение 1ч

9

Г абаритные размеры,мм, не более

265x190x95

10

Масса, кг, не более

2,1

11

Питание: напряжение, U, В; (частота, F, Гц)

220 ± 11; (50±0,5)

11

Потребляемая мощность, ВА, не более

15

12

Безопасность

по ГОСТ 22261-94

13

Электромагнитная совместимость

по ГОСТ Р51350-99 ГОСТ Р51522-99 ГОСТ 22261-94

14

Средний срок службы, лет, не менее

5

15

Вероятность безотказной работы, часов, не менее

5000

16

Время непрерывной работы без отключения от сети не менее, час

8

17

Диапазон рабочих температур, 0С

от плюс 5 до плюс 40

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель корпуса приборов ИТА-1М методом наклейки, а на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки «Приборов ИТА-1М» приведен в таблице 3.

Таблица 3

Обозначение

Наименование

Кол.

Примечание

1

ТУ 3185.803.13670860-12

Прибор ИТА-1М

1

2

ИКК 3185.803-ИТА-М*

Комплект измерительных кабелей

1

3

КС 3185.803-ИТА-М

Кабель USB для связи с ПК

1

4

Кабель сетевой

1

5

ТС-1-ИТА-М

Транспортная сумка

1

Покупное

изделие

6

13670860. 1-12 ПО-ИТА-1М

Программное обеспечение для переноса данных с Прибора ИТА-1М на компьютер (ПК)

1

Диск CD

П

родолжение таблицы 3

1

2

3

4

5

7

ITA-1M MEASURE

Программный комплекс для обработки результатов измерений на ПК

1

Диск CD

8

ПР-ИТА-1М**

Приспособление для проверки диапазона и пределов допускаемой основной относительной погрешности измерений

9

3185.803.13670860-12 РЭ

Руководство по эксплуатации

1

* Количество и длина входящих в комплект поставки кабелей определяется при заказе.

** Поставляется в одном экземпляре на партию приборов, отгружаемых в одно место. Поверка

Поверка «Приборов ИТА-1М» при выпуске из производства, при эксплуатации, после ремонта и хранения осуществляют в соответствии с «Методикой поверки», приведенной в разделе 8 документа 3185.803.13670860-12 РЭ «Прибор для контроля состояния твердой изоляции электроустановок ИТА-1М», утвержденного ГЦИ СИ ФГУП «СНИИМ» 12.04.2013 г.

Перечень основного поверочного оборудования приведен в таблице 4.

Таблица 4

Наименование, тип

Метрологические характеристики

1

Прибор для поверки вольтметров В1-12

Диапазон измерения напряжений постоянного тока U U = 10-5 — 103 B; 5U=0,006 — 0,02 %

2

Цифровой мультиметр MY65

U до 700 В кл.т. = ± 0,5 %

3

Приспособление

ПР-ИТА-1М

R = 100 ± 0,1 кОм

Сведения о методах измерений

Методика измерений приведена в документе «Прибор для контроля состояния твердой изоляции электроустановок ИТА-1М Руководство по эксплуатации 3185. 803.13670860-12РЭ».

Нормативные и технические документы, устанавливающие требования к приборам ИТА-1М

1    ГОСТ 14014-91. Приборы и преобразователи, измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

2    ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

3    ГОСТ 27.410-87. Методы контроля показателей надежности и планы контрольных испытаний на надежность.

4    РД 153-34.0-03.150-00. Межотраслевые правила по охране труда (требования безопасности) при эксплуатации электроустановок.

5    РД 34.45-51.300-97. Объем и нормы испытаний электрооборудования.

6    ТУ 3185.803.13670860-12. «Прибор для контроля состояния твердой изоляции электроустановок ИТА-1М».

Рекомендации к применению

Выполнение работ при осуществлении производственного контроля за соблюдением установленных законодательством РФ требований промышленной безопасности к эксплуатации опасного производственного объекта.

Измерение сопротивления изоляции электроустановок | Цена

Объектом испытания является изоляция электрооборудования электроустановок напряжением выше 1кВ.

Измеряемой величиной является сопротивление изоляции. Сопротивление изоляции постоянному току характеризует электропроводимость диэлектрика, определяющая ток сквозной проводимости и является одним из основных показателей надежности электроустановки.

Сопротивление изоляции зависит от неоднородности и диэлектрических свойств изоляции, то есть чем лучше диэлектрические свойства изоляции, тем больше сопротивление изоляции. Сопротивление изоляции определяется проводимостью (током утечки). С увеличением влажности изоляции сопротивление уменьшается. Величина сопротивления изоляции зависит от температуры изоляции и с повышением температуры резко уменьшается.

Сопротивление изоляции, измеренное при испытательном напряжении, считают удовлетворительным, если каждая цепь с отсоединенными электроприемниками имеет сопротивление изоляции не менее соответствующего нормативным значениям согласно ПУЭ, ПТЭЭП.

Смотрите также:

  • Объектом испытаний (измерений) является заземляющее устройство электроустановок выше 1000 В.
    В соответствии с п.2.7.2 ПТЭЭП, заземляющие устройства должны соответствовать требованиям государственных стандартов, правил устройства электроустановок

  • Объектом испытаний является изоляция силового трансформатора.

  • Объектом измерений является сопротивление постоянному току обмоток электроустановок напряжением выше 1000В.

  • Объектом испытания являются силовые трансформаторы, электроустановки, аппараты.

  • Объектом испытания является изоляция электрооборудования электроустановок выше 1000 В на электрическую прочность.

  • Объектом испытания является действующее значение синусоидального напряжения номинальной частоты, когда ко вторичным зажимам подведено значение тока потребляемого вторичной обмоткой трансформатора тока.

  • Объектом измерений является сопротивление постоянному току контактов аппаратов, сборных и соединительных шин.

  • Объектом испытания являются конденсаторы напряжением до 10 кВ, характеристикой измеряемой величины — ёмкость конденсатора.

  • Объектом измерений по настоящей программе (методике) ПМВИ-1 является смонтированная электроустановка здания или сооружения.

  • Объектом испытаний является изоляция электроустановки напряжением до 1 кВ (проводов, кабелей, электрооборудования).

  • Объектом испытаний является изоляция непроводящих (изолирующих) помещений, зона площадок – помещений, зона площадок, в которых (на которых) защита при косвенном прикосновении обеспечивается высоким сопротивлением пола и стен, и в которых отсутствуют зазем

  • Объектом испытания является заземляющее устройство – совокупность заземлителя и заземляющих проводников электроустановки напряжением до 1 кВ с глухозаземленной или изолированной нейтралью, систем молниезащиты зданий и сооружений.

  • Объектом испытания являются цепи и контактные соединения зануляющих (заземляющих) и защитных проводников, включая проводники главной и дополнительной систем уравнивания потенциалов электроустановок напряжением до 1 кВ.

  • Объектом измерений является ток однофазного замыкания на землю (корпус) или полное сопротивление петли «фаза –нуль» электроустановок напряжением до 1 кВ.

  • Объектом испытания является устройство защитного отключения (УЗО, ВДТ).

  • Объектом испытаний являются автоматические выключатели.

  • Объектом испытаний (измерений, проверки) являются схемы АВР распределительных устройств и щитов управления напряжением до 1000 В.

Еще услуги:

  • Ретрофит (модернизация) электрооборудования
  • Испытания электрооборудования
  • Измерения электрооборудования
  • Доставка
  • Электрооборудование в лизинг
  • Резка, гибка, сварка, окраска и сборка изделий
  • Индивидуальный подход
  • Аудит энергохозяйства
  • Гибка изделий
  • Электромонтажные работы
  • Технический аудит режимов энергоснабжения
  • Выездные замеры реактивной мощности и гармоник
  • Обслуживание электрохозяйств промышленных предприятий
  • Экономический аудит энергоснабжения
  • Монтаж охранно — пожарной сигнализации

Руководство по изоляции электрических проводов: почему это важно

Важность изолированной проводки невозможно переоценить, поскольку она защищает вашу проводку от повреждения и от опасностей, которые электропроводка причиняет окружающей среде. Узнайте о том, почему вам необходимо изолировать провода, а также о типах материалов, используемых в качестве изоляции, и о некоторых типах электрических кабелей, которые необходимо изолировать.

Зачем нужна изоляция проводов?

Вы можете знать о важности изолированной проводки, но точно не знать, почему она так важна.

1. Безопасность

Изоляция электрических проводов необходима для обеспечения безопасности на рабочем месте и предотвращения поражения электрическим током. Управление по охране труда и здоровья (OSHA) считает оголенные провода, изношенную изоляцию и удаленную изоляцию опасными для жизни. Во влажных условиях, от ванных комнат до дождя, возрастает риск удара током.

2. Долговечность и защита

Электропроводка изготовлена ​​из металлов, подверженных коррозии под воздействием воды. Изоляция защищает такие материалы, как медь и сталь, от воздействия элементов, поэтому они могут выдерживать окружающую среду и служить дольше. Если бы проводка не была изолирована, она бы не прослужила так долго и не была бы такой эффективной. Хотя ни один материал не может идеально изолировать провод, любая изоляция лучше, чем ничего.

3. Предотвращение утечки

Электрическая утечка возникает, если энергия передается таким компонентам, как каркас или другие провода. Изоляция защищает провода от соприкосновения друг с другом и от контакта с каркасом или элементами заземления. Это гарантирует правильную работу электрической системы.

4. Цветовая маркировка

Электрические провода имеют цветовую маркировку в соответствии с определенными стандартами для соответствия. Это помогает электрикам и другим специалистам, работающим с проводами, понять назначение проводов и напряжение, которое они несут. Цветовые коды обеспечивают быструю идентификацию, упрощая работу по подключению. Вы можете увидеть такие цвета, как:

  • Белая изоляция обозначает провода калибра 14, рассчитанные на 15 ампер.
  • Изоляция серого цвета предназначена для кабелей, рассчитанных на 15 ампер.
  • Черная изоляция предназначена для проводов шести и восьми калибров, рассчитанных на 40–60 ампер.
  • Оранжевая изоляция предназначена для проводов 10 калибра, рассчитанных на 30 ампер.
  • Желтая изоляция обозначает провода калибра 12, рассчитанные на 20 ампер.

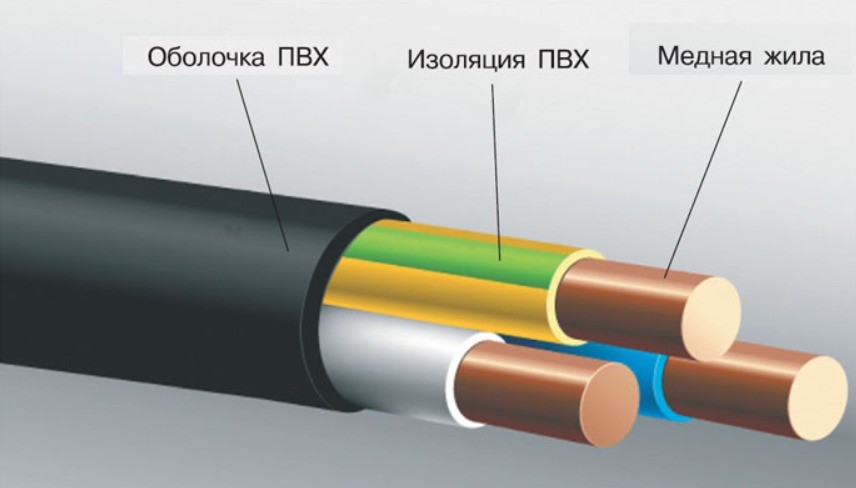

Какие материалы используются для изоляции электрических проводов?

Существует множество материалов для изоляции электрических проводов. В этом разнообразии есть три основные категории, которые все разбиваются на более конкретные стили.

Пластмассы

Существует несколько методов изоляции пластмасс, в большинстве из которых используется широко распространенный поливинилхлорид (ПВХ). Провода с изоляцией из ПВХ выдерживают воздействие кислот, растворителей, газа и озона. Существуют и другие формы пластиковой изоляции:

  • Полиэтилен (PE): Этот тип изоляции часто используется в коаксиальных кабелях. PE легко воспламеняется, поэтому его следует хранить вдали от горячих поверхностей. Это отличный вариант для кабелей, которым требуется высокоскоростная передача. ПЭ не гибкий, что важно учитывать при выборе изоляционного материала.
  • Полиуретан (PUR): Огнестойкий PUR может выдерживать широкий диапазон температур, что делает его идеальным для изоляции проводов в тех местах, где он должен быть прочным и гибким. Это хороший выбор для низкотемпературных военных нужд и применения вблизи загрязненной солью влаги.
  • Хлорированный полиэтилен (ХПЭ): Этот материал обычно используется для изоляции силовых кабелей и кабелей управления и часто используется на промышленных электростанциях. Это экономичный, а также огнестойкий и химически стойкий вариант.
  • Нейлон: Нейлон — отличный выбор, если вам нужен гибкий изоляционный материал. Несмотря на свою гибкость, нейлон прочен и устойчив к химическим веществам, порезам и истиранию.

Фторполимеры

Фторполимеры характеризуются высокой устойчивостью к растворителям, кислотам и основаниям. Они часто используются в автомобилях и самолетах из-за их непревзойденной химической и температурной стойкости. Существует несколько типов фторполимеров, которые имеют свои преимущества:

  • Перфторалкокси (PFA): PFA — это невероятно эффективный вариант с электрической эффективностью, поскольку он имеет очень низкое рассеивание. Он стоит дороже, но имеет невероятно высокие температурные характеристики.
  • Политетрафторэтилен (ПТФЭ): ПТФЭ представляет собой синтетический материал, устойчивый к воде, маслу, химикатам и теплу, а также имеет невероятно высокие температурные характеристики.
  • Фторированный этиленпропилен (FEP): Этот материал обычно используется для изоляции кабелей нагнетательной камеры и часто используется в военных целях. Он имеет качественные характеристики обработки и может использоваться для различных применений.
  • Этилентетрафторэтилен (ЭТФЭ) и этиленхлортрифторэтилен (ЭТФЭ): Под действием облучения ЭТФЭ и ЭТФЭ становятся термореактивными. По сравнению с PFA и FEP этот материал более гибкий и прочный.
  • Поливинилиденфторид (ПВДФ): ПВДФ обычно имеет низкую цену, что позволяет использовать его в различных отраслях промышленности. Он также имеет широкий спектр преимуществ, таких как гибкость, легкий вес, термическая стабильность и устойчивость к химическим веществам, погодным условиям, истиранию, теплу и огню.
  • Термопластичные эластомеры (TPE): TPE изготавливается из смеси полимеров. Он часто используется как в автомобильной, так и в бытовой технике.

Каучуки

Резина — отличный выбор для электроизоляции, поскольку она выполняет именно то, что и является целью изоляции — удерживает электричество внутри материала. Как и другие материалы, существует множество типов каучука:

  • Термопластичная резина (TPR): Этот материал обладает хорошей окрашиваемостью, высокой скоростью обработки и широким диапазоном рабочих температур. Он защитит провод от отверждения даже от жары, погоды и возраста.
  • Полихлоропрен или неопрен: Неопрен представляет собой синтетический термореактивный каучук. В отличие от TPR, он устойчив к проколам. Он также устойчив к истиранию, маслам и растворителям. Он известен своей долговечностью и способностью выдерживать широкий диапазон температур. Неопрен также может быть самозатухающим.
  • Бутадиен-стирольный каучук (SBR): SBR имеет широкий диапазон температур и обычно используется для изоляции кабелей Mil-C-55668.
  • Силикон: Силикон – классический вариант. Материал термостойкий и огнестойкий. Он также обеспечивает уровень гибкости, который полезен при прокладке кабелей в труднодоступных местах.
  • Стекловолокно: Стекловолокно является обычным выбором в местах, где необходимо выдерживать экстремальные температуры. Он чаще всего используется для термообработки, печей, литейных цехов и различных применений при обработке алюминия из-за его устойчивости к влаге и химическим веществам.
  • Этиленпропиленовый каучук (EPR): Еще одна резина с широким диапазоном температур, ЭПР бывает термической и электрической. Чаще всего он используется в высоковольтных кабелях. Он устойчив к теплу, окислению, спирту, щелочи, погодным условиям, воде и кислоте.
  • Резина: Традиционная резина обеспечивает гибкость при низких температурах, устойчивость к воде, истиранию и спирту.
  • Хлорсульфированный полиэтилен (CSPE): CSPE, который иногда называют Hypalon, работает в условиях низкого напряжения и устойчив к ультрафиолетовым лучам и химическим веществам. Это делает его хорошим вариантом для наружных кабелей и проводов. Часто используется в бытовой технике.
  • Этилен-пропилен-диеновый мономер (EPDM): Этот каучуковый материал также имеет широкий температурный диапазон и остается гибким независимо от температуры, которой он подвергается.

Различные типы электрических кабелей

Существует множество электрических кабелей. Знание того, какой из них вам нужен для вашего проекта, может помочь вам понять, с какими изоляционными кабелями поставляются кабели или какую изоляцию вам нужно будет использовать. Вот некоторые распространенные кабели, которые вы можете использовать в своих проектах.

Кабель NM-B

Эти неметаллические, гибкие кабели являются наиболее распространенной формой электропроводки в жилых помещениях. Кабель NM-B предназначен только для использования внутри помещений, где он не подвергается воздействию влаги или прямого нагрева. Кабель NM-B следует прокладывать не снаружи стен, а за ними, в полостях пола или потолках. Внутри здания эти кабели обычно используются для подачи питания к светильникам и приборам. Кабели NM-B часто имеют изоляцию из поливинилхлорида (ПВХ) или резины.

Кабель UF

Кабель UF in UF обозначает подземный фидер. Эти кабели лучше всего прокладывать под землей или в других влажных местах. Они встроены в группу из твердого термопластика. Они очень похожи на кабели NM-B, но лучше всего подходят для подземной прокладки. Их также можно использовать в определенных условиях внутри помещений. Кабели UF могут иметь изоляцию из ПВХ или нейлона с цветовой маркировкой.

Кабель в металлической оболочке

Эти кабели используются в жилых, коммерческих и промышленных условиях. Кабели с металлической оболочкой или кабели MC также используются для внутреннего и наружного применения. Обернутые в медь, они могут служить более широкому спектру целей.

Кабель SE-R

Кабель SE-R можно использовать в панелях и ответвлениях цепей. Он изготовлен из материалов, которые делают его устойчивым к солнечному свету и воде, а также огнестойким. Это позволяет использовать его как в помещении, так и на открытом воздухе, хотя при использовании на открытом воздухе его не следует закапывать напрямую без кабелепровода. Вы найдете кабели SE-R с нейлоновой изоляцией.

Солнечный провод USE-2

В последние годы потребность в солнечном проводе USE-2 возросла, поскольку возобновляемые источники энергии и солнечная энергия становятся все более распространенными. Этот провод предназначен для различных сред, но чаще всего используется в фотоэлектрической энергетике и под землей. Провод УЗЭ-2 может иметь гибкую, устойчивую к воздействию солнечных лучей резиновую изоляцию.

Какой тип изоляции проводов лучше?

Ответ на этот вопрос зависит от вашего приложения. Каждый тип изоляции проводов обеспечивает совершенно уникальный набор преимуществ, и каждый из них лучше всего работает в уникальной ситуации. Вот разбивка по ситуации, какую изоляцию проводов лучше выбрать.

Легковоспламеняющиеся зоны

В ситуациях, когда температура становится очень высокой и существует риск воспламенения, для изоляции проводов лучше всего использовать определенные материалы. Из пластиковых материалов хорошими вариантами являются поливинилхлорид (ПВХ) и полужесткий ПВХ. Если вы ищете резиновый изолятор, неопреновый полихлоропрен можно сделать огнестойким и самозатухающим. Силикон также является хорошим вариантом огнестойкой резины. Из фторполимеров FEP и PVDF являются огнестойкими.

Открытые площадки

Если вы прокладываете кабели и провода снаружи, есть материалы, которые намного лучше подходят для противостояния природе. Если вы собираетесь использовать пластиковую изоляцию, CPE устойчив к атмосферным воздействиям. Что касается резины, хорошими вариантами являются TPR, EPDM и EPR. Ваш лучший вариант из фторполимера — ПВДФ.

Влажные помещения

Существует множество изоляционных материалов, которые плохо противостоят воде, поэтому, если вы изолируете помещение, которое может намокнуть, важно выбрать правильный материал. Полиэтилен и полужесткий ПВХ — лучшие варианты пластика. Все варианты резины хорошо противостоят воде, но EPR — особенно хороший выбор. Из фторполимеров ПТФЭ обладает хорошими водостойкими свойствами.

Химические вещества

Если вы прокладываете электропроводку в зоне, которая будет подвергаться воздействию химических веществ, вам необходимо выбрать вариант, который может их выдержать. Пластиковые варианты, такие как полиуретан и нейлон, обеспечат хорошую химическую стойкость. Стекловолокно и CSPE являются хорошими вариантами резины с химической стойкостью. Изоляция из фторполимера с химической стойкостью включает PTFE и PVDF.

Низкотемпературные зоны

Полиуретан — хороший выбор пластика для низкотемпературной среды. Большинство резиновых материалов хорошо выдерживают низкие температуры. Для фторполимера PFA хорошо выдерживает низкие температуры.

Как выбрать?

Все доступные вам варианты могут показаться ошеломляющими. Вот факторы, которые необходимо учитывать при выборе типа изоляции:

  • Электрические свойства: Знание электрических свойств изоляционного материала поможет вам определить, какой тип изоляции выбрать. К ним относятся такие факторы, как диэлектрическая прочность, сопротивление изоляции, зарядный ток, сопротивление дуги и чувствительность к трекингу.
  • Механические свойства: Также важно, чтобы вы знали такие параметры, как ударная вязкость, гибкость, предел прочности при растяжении, растяжении и сжатии, сопротивление истиранию или влаге, а также хрупкость каждого изоляционного материала.
  • Химические свойства: Узнайте, насколько хорошо ваш изоляционный материал может впитывать влагу, насколько он устойчив к маслам, газам, кислотам и щелочам, а также его стойкость к воздействию солнечного света, озона или пламени. Знание этого в сочетании с внешними факторами вокруг места, где вы проводите проводку, поможет вам принять решение.
  • Тепловые свойства: Термические свойства вашего изоляционного материала, такие как сжатие и расширение, температура текучести и размягчения, а также совместимость с условиями эксплуатации и короткого замыкания, важны.

Изучив перед изоляцией проводов как изоляционный материал, так и условия проводки, вы обеспечите свое пространство максимально безопасным вариантом, защищающим как вас, так и вашу проводку.

Магазин электроники WesBell для электромонтажа

Компания WesBell Electronics существует с 1988 года, когда мы начали свою деятельность в качестве дистрибьютора гибких кабелей и соединительных проводов для контрактных производителей, OEM-производителей и организаций по техническому обслуживанию и ремонту. С тех пор WesBell добавила услуги в дополнение к нашим продуктам.

Мы хотим, чтобы вы получали то, что вам нужно, как можно быстрее, и стараемся выполнять наши производственные заказы в течение двух-трех недель с момента размещения заказа. Мы также предлагаем бесплатную доставку при заказе на сумму более 500 долларов США. На протяжении всего процесса наша служба поддержки клиентов всегда рядом, чтобы помочь вам сделать лучший выбор для ваших нужд.

В целом WesBell стремится экономить время и деньги наших клиентов. Свяжитесь с нами сегодня, чтобы задать вопросы или узнать больше о том, как мы можем предоставить вам наилучшие возможности.

Может ли изоляция касаться электрических проводов в вашем доме?

При установке изоляции в любом здании вам неизбежно придется иметь дело с укладкой изоляции вокруг электрических проводов. Но как сделать это безопасно? Может ли изоляция касаться электрических проводов в вашем доме?

Для домашней изоляции совершенно безопасно касаться проводов при условии, что провода или кабели электрически изолированы. Существуют также методы, чтобы изоляция лучше подходила к проводам. Однако ни при каких обстоятельствах теплоизоляция не должна соприкасаться с неизолированными проводами и кабелями под напряжением.

Методы установки изоляции вокруг проводов и кабелей различаются в зависимости от типа используемой изоляции. В этой статье объясняется, как безопасно установить четыре различных типа жилой изоляции вокруг электропроводки и почему это в целом безопасно.

Содержание

  • Как изоляция может безопасно касаться электрических проводов?
    • Электрическая изоляция
  • Какие существуют типы теплоизоляции?
    • Насыпная изоляция
    • Оболочечная изоляция
    • Жесткая изоляция из пеноматериала
    • Вспененная изоляция на месте
  • Как установить изоляцию вокруг проводов и кабелей?
  • Заключение
  • Источники

Как изоляция может безопасно касаться электрических проводов?

Электричество потенциально опасно и при неправильном обращении может привести к травмам или возгоранию. Но если бы это было слишком опасно, мы бы не использовали его в наших домах. Ну, мы могли бы в Америке.

Электрическая изоляция, покрывающая современные электрические провода, предотвращает переход электрического тока на другие поверхности в вашем доме. Электрические провода под напряжением могут контактировать с большинством поверхностей и материалов в доме, если изоляция не повреждена.

Электрическая изоляция

Жилая электропроводка покрыта непроводящим материалом, называемым «изоляцией». Электрический изолятор — это материал, который не пропускает через себя электрический ток.

Некоторые материалы, которые действуют как электрические изоляторы, включают, помимо прочего, воздух, дистиллированную воду, бумагу, стекло и, что наиболее важно, пластик. Наиболее распространенные типы бытовых электрических проводов имеют изоляцию из термопласта или термореактивного пластика.

Термопласты представляют собой материалы на полимерной основе, которые плавятся или становятся пригодными для обработки при повышенных температурах. Хотя эти материалы могут плавиться, температуры, при которых они это делают, намного выше, чем те, которые обычно встречаются в типичном американском доме.

Примеры термопластиков, используемых в электрической изоляции:

  • Поливинилхлорид (ПВХ)
  • Полиэтилен (PE)
  • Nylon
  • ECTFE
  • PVDF

термина. необратимо затвердевают в результате одного из нескольких процессов. Процесс отверждения может быть запущен путем смешивания каталитической жидкости, применения тепла, ультрафиолетового излучения или высокого давления.

Изображение, показывающее изоляцию оболочки вокруг проводов, как по отдельности, так и белую изоляционную оболочку вокруг всех отдельных проводов.

Какой бы катализатор не использовался, реакция затвердевания производит значительное количество тепла. Термореактивные пластмассы, используемые для изоляции жилой электропроводки, включают:

  • Сшитый полиэтилен (XLPE)
  • Хлорированный полиэтилен (CPE)
  • Этилен-пропиленовый каучук (EPR)

Электричество, используемое в жилых домах США и Канады, работает при токе 200 Ом. ампер (ампер) при напряжении 120 или 240 вольт (в). В этих условиях пластиковая облицовка толщиной менее 100 тысячных дюйма эффективно блокирует электричество.

Пока оболочка цела и не проколота, электричество не сможет перейти на другие поверхности вокруг них.

Следует также отметить, что наиболее распространенные виды теплоизоляции, используемые в жилых домах в США, обычно изготавливаются из материалов, не проводящих электричество. Некоторые из них даже рассчитаны на то, чтобы блокировать электрические короткие замыкания высокого напряжения.

Какие существуют типы теплоизоляции?

В американских жилых домах используются четыре типа теплоизоляции. Они подходят для умеренно разных ниш в жилищном отоплении и строительстве и имеют разные процедуры установки.

Существует четыре типа теплоизоляции жилых помещений:

  • Сыпучий
  • Одеяло
  • Жесткий пенопласт
  • Напыляемый пенопласт

В настоящее время жесткий пенопласт является наиболее эффективным коммерчески доступным типом изоляции из пенопласта.

Насыпная изоляция

Одним из двух наиболее распространенных типов изоляции является насыпная изоляция. Сыпучий утеплитель состоит из небольших кусочков волокнистого, пенопластового или другого материала, которые не связаны друг с другом. Такой утеплитель может задуть недостроенный мансардный этаж и нестандартные полости, образовавшиеся в примыкающих стенах.

Современная насыпная теплоизоляция обычно изготавливается из синтетических материалов, таких как стекловолокно, Icynene (запатентованный синтетический полимер) или минеральная вата. Тем не менее, он также может быть получен из природных материалов, таких как перлит и целлюлоза.

Изоляция из одеяла

Другим наиболее распространенным типом изоляции жилых помещений является изоляция из одеяла. Одеяло утеплителя представляет собой листы толстого пушистого материала. Обычно он продается шириной, соответствующей стандартной длине стоек, используемых в жилищном строительстве, от 15 дюймов (38,1 см) до 23 дюймов (58,4 см).

Это позволяет устанавливать его между стойками при возведении стен и потолков. Утеплитель для одеял обычно продается в блоках, называемых «ватами» или рулонами, толщиной от 3 дюймов (7,62 см) до 10 дюймов (25,4 см).

Одеяльная изоляция часто изготавливается из тех же материалов, что и насыпная изоляция: стекловолокно, минеральная вата, целлюлоза и т. д. Поскольку они, как правило, изготавливаются из одних и тех же материалов, одеяльная и насыпная изоляция имеют схожие характеристики сохранения тепла.

Изоляция типа стекловолокна традиционно является наиболее распространенным и самым дешевым материалом, который вы можете купить для своего дома.

Изоляция из жесткого пенопласта

Изоляция из жесткого пенопласта, также называемая изоляцией из пенопласта и жестких панелей, представляет собой новый тип изоляции, который впервые был использован в жилищном строительстве в 1970-х годах.

Это разновидность панельной изоляции, которая существует с 19 века, когда ее обычно изготавливали из уплотненного растительного материала, такого как тростник и пробка. В настоящее время изоляция из жесткого пенопласта является наиболее эффективным типом коммерчески доступной изоляции.

Изоляция из жесткого пенопласта состоит из слоя вспененного пеноматериала, зажатого между двумя пластиковыми или металлическими панелями. Пена обычно изготавливается из синтетических полимеров, таких как полиуретан или полиизоцианурат, хотя в некоторых марках используется минеральная вата и стекловолокно.

Рабочий укладывает изоляцию из пенополистирола на стену.

Химические пропелленты, такие как пентан или CFC/HCFC, используются для создания пузырьков в пене, хотя использование последней группы пропеллентов было прекращено в большинстве стран из-за воздействия на окружающую среду.

Жесткие пенопластовые панели обычно имеют толщину от 0,5 дюйма (1,27 см) до 3 дюймов (7,62 см), хотя в экстремальных климатических условиях они могут иметь толщину до 6 дюймов (15,24 см). Обычно он продается в виде стандартных панелей размером 4 фута (1,2 м) на 8 футов (2,4 м), которые можно легко обрезать до меньших размеров.

Этот тип изоляции может быть установлен во многих местах внутри типичных американских жилых домов, включая, помимо прочего, незавершенные стены, подвалы, потолки и сайдинг под зданием.

Изоляция, вспененная на месте

Изоляция, вспененная на месте, также называемая «изоляция распыляемой пеной», вероятно, является наиболее универсальным типом изоляции. Он состоит из смеси двух химических веществ, которые при смешивании расширяются в 30-50 раз по сравнению с их первоначальным объемом перед отверждением.

До затвердевания монтажная пена представляет собой жидкость, которая будет течь и расширяться, заполняя практически любой объем. Его можно установить в незавершенных стенах и полах, потолках и других труднодоступных местах в вашем доме.

В то время как изоляция, вспененная на месте, может быть изготовлена ​​из более натуральных материалов, таких как целлюлоза, обычно изготавливается из синтетических полимеров, таких как полиэтилен или полиуретан. Раньше он был расширен за счет пропеллентов на основе ГХФУ, но из-за негативного воздействия этих химических веществ на окружающую среду они были в значительной степени прекращены.

Как установить изоляцию вокруг проводов и кабелей?

В зависимости от типа существуют различные способы установки изоляции вокруг электропроводки в вашем доме. Повторим еще раз: для теплоизоляции совершенно безопасно касаться изолированных проводов и кабелей.

Прежде чем приступить к работам с проводкой, в целях безопасности отключите электропитание в этой части дома.

Из четырех типов изоляции насыпную изоляцию проще всего установить вокруг электропроводки. Поскольку куски изоляции не связаны между собой и очень легкие, насыпную изоляцию можно задувать или наливать вокруг проводки без специальной подготовки или усилий.

Проводка и насыпная изоляция чаще всего встречаются в незавершенных мансардных этажах и потолках, где проводка подключается к светильникам, освещающим нижние этажи.

Жесткие пенопластовые панели тонкие, их можно обрезать до любого размера и формы, поэтому их можно устанавливать за электропроводкой и розетками. Наиболее распространенные бренды, доступные на рынке, изготовлены из материалов, которые могут служить электрическими изоляторами и часто рассчитаны на стойкость к коротким замыканиям.

Оболочечная изоляция толще, чем изоляция из жесткого пенопласта, поэтому, как правило, ее нельзя разместить за электропроводкой в ​​жилых помещениях. Есть два способа уложить сплошную изоляцию вокруг электропроводки, как показано в этом видео ютубера Кори Бинфорда.

Первый способ – разделить изоляционный слой пополам до высоты проводов или кабеля. Саму изоляцию легче сломать руками, но при работе с ней следует надевать защитные перчатки.

Затем вы ориентируете одеяло разрезной частью вниз и скользите одной стороной за электропроводку, а другой вперед. Когда вы закончите, проводка должна быть примерно посередине изоляционного покрытия.

Другой способ установки сплошной изоляции вокруг проводки — прорезать для нее прорезь. Прежде чем положить одеяло, поставьте его одним концом перед стеной и сложите пополам на высоте проволоки.

Затем острым ножом разрежьте одеяло параллельно себе примерно на половину его толщины. Это создает щель, которая подходит вокруг проводки. Точно так же вы можете вырезать зазор в изоляционном одеяле, чтобы разместить электрическую розетку.

Как было сказано выше, вспененный утеплитель подходит практически для любого помещения, и при желании в нем можно без проблем закопать электропроводку. Согласно EcoStar Insulation, эксперт должен оставить зазор около 3 дюймов (7,62 см) между вновь нанесенной изоляцией и любой проводкой и позволить изоляции расширяться по направлению к проводке.

Если изоляция расширяется, закрывая проводку, подождите, пока изоляция затвердеет, и вырежьте канал вокруг провода или кабеля. Прежде чем сделать это, убедитесь, что электричество в этой части вашего дома отключено. Изоляция из распыляемой пены обычно используется для изоляции электрических розеток, когда другие типы изоляции не подходят.

Заключение

Подводя итог, можно сказать, что для теплоизоляции совершенно безопасно касаться электрических проводов, если провода электрически изолированы. Метод установки изоляции вокруг проводки зависит от типа используемой изоляции.

Источники

  • Википедия: хлорированный полиэтилен
  • Википедия: ECTFE
  • Wikipedia: этилен пропилена
  • Wikipedia: Insulation (Electrication)
  • Wikipedia: Perlite
  • 7777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777. 7
  • 7 Wikipedi Википедия: Жесткая панель
  • Википедия: Спрей-пена
  • Википедия: Термопласт
  • Википедия: Термореактивный полимер
  • Википедия: XLPE
  • Penna Electric: 6 типов электропроводки для вашего дома
  • Curbell Plastics: PVDF
  • Агентство по охране окружающей среды: типы изоляции
  • Semanticscholar.

Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
