Как измерить мощность в цепи трехфазного переменного тока

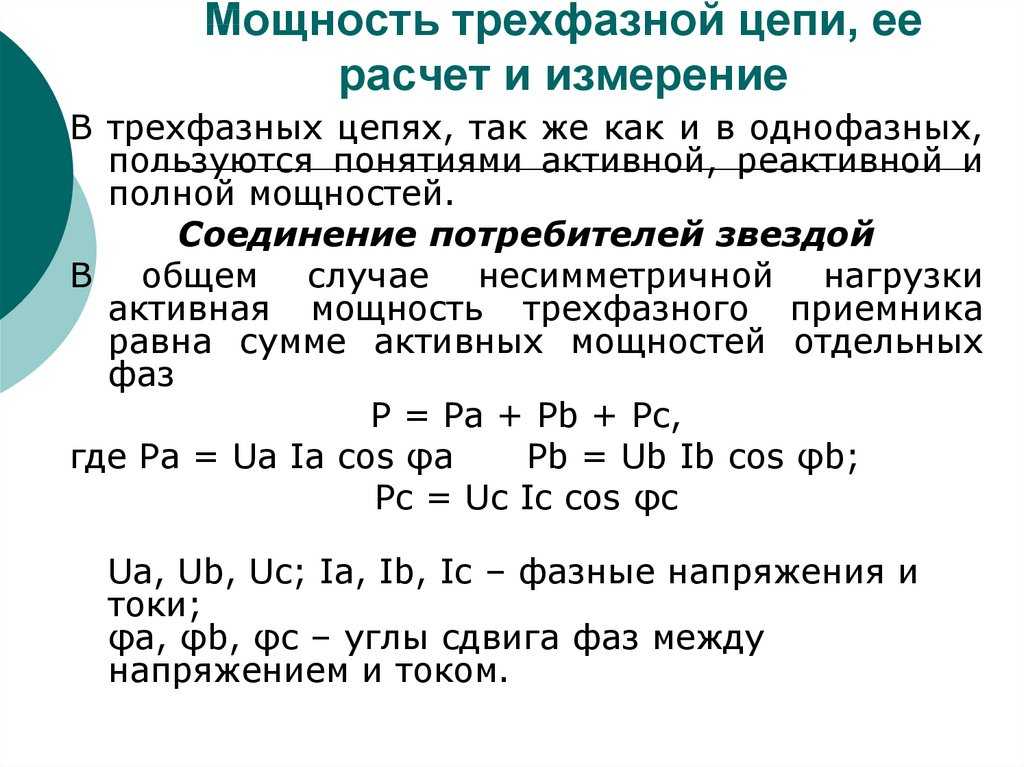

Мощность в цепи трехфазного тока может быть измерена с помощью одного, двух и трех ваттметров. Метод одного прибора применяют в трехфазной симметричной системе. Активная мощность всей системы равна утроенной мощности потребления по одной из фаз.
При соединении нагрузки звездой с доступной нулевой точкой или если при соединении нагрузки треугольником имеется возможность включить обмотку ваттметра последовательно с нагрузкой, можно использовать схемы включения, показанные на рис. 1.
Рис. 1 Схемы измерения мощности трехфазного переменного тока при соединении нагрузок а — по схеме звезды с доступной нулевой точкой; б — по схеме треугольника с помощью одного ваттметра
Если нагрузка соединена звездой с недоступной нулевой точкой или треугольником, то можно применить схему с искусственной нулевой точкой (рис. 2). В этом случае сопротивления должны быть равны Rвт+ Rа = Rb =Rc.
Рис 2. Схема измерения мощности трехфазного переменного тока одним ваттметром с искусственной нулевой точкой
Для измерения реактивной мощности токовые концы ваттметра включают в рассечку любой фазы, а концы обмотки напряжения — на две другие фазы (рис. 3). Полнаяреактивная мощность определяется умножением показания ваттметра на корень из трех. (Даже при незначительной асимметрии фаз применение данного метода дает значительную погрешность).
Рис. 3. Схема измерения реактивной мощности трехфазного переменного тока одним ваттметром
Методом двух приборов можно пользоваться при симметричной и несимметричной нагрузке фаз. Три равноценных варианта включения ваттметров для измерения активной мощности показаны на рис. 4. Активная мощность определяется как сумма показаний ваттметров.
При измерении реактивной мощности можно применять схему рис.
5, а с искусственной нулевой точкой. Для создания нулевой точки необходимо выполнить условие равенства сопротивлений обмоток напряжений ваттметров и резистора R. Реактивная мощность вычисляется по формуле
где Р1 и Р2 — показания ваттметров.
По этой же формуле можно вычислить реактивную мощность при равномерной загрузке фаз и соединении ваттметров по схеме рис. 4. Достоинство этого способа в том, что по одной и той же схеме можно определить активную и реактивную мощности. При равномерной загрузке фаз реактивная мощность может быть измерена по схеме рис. 5, б.
Метод трех приборов применяется при любой нагрузке фаз. Активная мощность может быть замерена по схеме рис. 6. Мощность всей цепи определяется суммированием показаний всех ваттметров.
Рис. 4. Схемы измерения активной мощности трехфазного переменного тока двумя ваттметрами а — токовые обмотки включены в фазы А и С; б — в фазы А и В; в — в фазы В и С
Реактивная мощность для трех- и четырехпроводной сети измеряется по схеме рис.
7 и вычисляется по формуле
где РA, РB, РC — показания ваттметров, включенных в фазы А, В, С.
Рис. 5. Схемы измерения реактивной мощности трехфазного переменного тока двумя ваттметрами
Рис. 6. Схемы измерения активной мощности трехфазного переменного тока тремя ваттметрами а — при наличии нулевого провода; б — с искусственной нулевой точкой
На практике обычно применяют одно-, двух- и трехэлементные трехфазные ваттметры соответственно методу измерения.
Чтобы расширить предел измерения, можно применить все указанные схемы при подключении ваттметров через измерительные трансформаторы тока и напряжения. На рис. 8 в качестве примера показана схема измерения мощности по методу двух приборов при включении их через измерительные трансформаторы тока и напряжения.
Рис. 7. Схемы измерения реактивной мощности тремя ваттметрами
Рис.
8. Схемы включения ваттметров через измерительные трансформаторы.
Измерение реактивной мощности в трехфазных цепях
|
|
|
Рис. |
|
|
|
Рис. |
|
|
|
Рис. |
Измерение мощности в
четырехпроводных цепях.
Реактивную
мощность в трехфазных четырехпроводных
цепях можно измерить одним трехэлементным
ваттметром активной мощности или тремя
одноэлементными. Мощность, измеряемая
одноэлементным ваттметром активной
мощности, определяется током I в его
последовательной цепи, напряжением U,
приложенным к его параллельной цепи, и
косинусом угла сдвига фаз между током
I и напряжением U.
Если между током
I и напряжением U
будет угол сдвига (90
— ), то измеряемая
ваттметром мощность будет реактивной
(рис. 3.4. 18):
.
В трехфазных цепях при симметричной
нагрузке (рис. 3.4.19, б) линейные
напряжения UВС, UСА, UАВ
отстают от соответствующих фазных
напряжений UА, UВ, UС
на углы 90. Поэтому
при включении последовательной цепи
ваттметра на ток IА и подведении
к параллельной цепи его напряжения UВС
ваттметр измерит мощность
,
т.е. в
раз
большую реактивной мощности фазы А.
Появление множителя
объясняется
тем, что приложенное к параллельной
цепи ваттметра линейное напряжение UВС
больше фазного UА в
раз.
Если второй и
третий ваттметры (или элементы трехфазного
ваттметра) будут включены аналогичным
образом (рис. 3.4.19, а), то сумма показаний
трех ваттметров, деленная на
,
будет равна реактивной мощности
трехфазной четырехпроводной цепи.
Измерение мощности
в трехпроводной трехфазной цепи. При
симметричной системе напряжений и
равномерной нагрузке реактивная мощность
определяется по схеме 3.4.17 как разность
показаний ваттметров, умноженная на
3.
В
этом случае реактивную мощность можно
также измерить двухэлементным ваттметром
или двумя одноэлементными ваттметрами
активной мощности (рис. 3.4.20). При этом
мощность, измеряемая двухэлементным
ваттметром,
.
Умножив
показание ваттметра на
,
получим реактивную мощность трехфазной
цепи:
.
Если двухэлементный
ваттметр предназначен для измерения
реактивной мощности, то на его шкале
наносятся значения реактивной мощности.
Если при симметричной
системе напряжений нагрузка неравномерная,
тогда мощность можно измерить
трехэлементным ваттметром или тремя
одноэлементными ваттметрами активной
мощности.
Схема включения их та же, что
и для четырехпроводной цепи (рис. 3.4.21).
Реактивная мощность
цепи определяется показанием
трехэлементного ваттметра, деленным
на 3. При равномерной
нагрузке фаз достаточно одного
одноэлементного ваттметра (рис. 12.21),
так как умножив его показание на 3,
получим:
.
В этом режиме цепи
измерение реактивной мощности возможно
также двумя ваттметрами активной
мощности или одним двухэлементным
ваттметром (рис. 12.22). Две параллельные
цепи ваттметров и добавочный резистор
образуют равномерную звезду. На
параллельной цепи первого ваттметра
будет фазное напряжение UС, а на
соответствующей цепи второго UА
(рис. 3.4.22, б). Сумма показаний двух
ваттметров
|
|
|
Рис. |
.
Умножив показания
на 3, получим
реактивную мощность трехфазной цепи:
.
