Из 220 вольт сделать 110 вольт: Подключение техники на 110В к сети 220В

Какой трансформатор выбрать? (понижающие 220-110 и повышающие 110-220)

Понижающие трансформаторы 220-110В (автотрансформаторы )



У каждого из нас может возникнуть ситуация, когда мы приобрели или получили в подарок электроприбор, который привезён из-за границы и работает не от *европейского* напряжения в 220 Вольт, а от 110 или 100 Вольт. Эти приборы изготавливаются в основном в США или Японии.



Что же делать в этом случае?

Ответ простой: существуют понижающие трансформаторы, которые изменят 220 Вольт на 110 или на 100 Вольт. Достаточно присоединить такой трансформатор в нашу домашнюю розетку (сеть 220 Вольт), и на выходе он выдаст нужные для электроприбора 110 или 100 Вольт.



Существуют обычные (шихтованные) трансформаторы и тороидальные.

Обычные бытовые трансформаторы (стержневые, броневые) имеют большой вес (это особенно неудобно, если надо платить за вес при авиаперелете) и меньший КПД по сравнению с тороидальными трансформаторами напряжения. Но зато могут иметь большую мощность в Ваттах: до 10 000 Ватт. Внутри стоят металлические пластины Ш-образной формы (броневые)  или Г-образной, П-образной формы (стержневые)

Тороидальные трансформаторы имеют тороидальные сердечники (в виде бублика). Они изготавливаются из магнитной

трансформаторной стали с низким уровнем потерь и высокой индукцией насыщения.

Плюсы такого трансформатора: 1. низкий вес, 2. малый размер, 3. отсутствие шума (что удобно для подключения аудиотехники),      4. меньший нагрев.  5. держат заявленную мощность







 Итак, какой трансформатор выбрать. Принципы выбора:

Понижающие трансформаторы. ( 220- 110 Вольт)

Если Вам нужен понижающий трансформатор 220 -110, то Вам подойдут такие модели как Штиль АТ ( с тороидальным сердечником), либо универсальные трансформаторы, которые через переключатель могут работать как понижающий трансформатор 220 – 110, так и повышающий трансформатор 110-220 ETS ELECA, NF NEWSTAR,  ST DAYTON



Теперь нужно выбрать трансформатор напряжения соответственно мощности (Ватты) Вашего электроприбора. Хорошо, если указана мощность на электроприборе в Ваттах — и номинальная и максимальная. А если производитель указал только силу тока в Амперах, то нужно подсчитать мощность Вашего электроприбора самостоятельно, чтобы она соответствовала мощности трансформатора.



Формула проста:



Нужно напряжение (Вольты – V) умножить на силу тока (Амперы – А) и получим мощность тока (Ватты – W)

На каждом электроприборе напечатаны характеристики и параметры данного прибора. Если мощность в Ваттах уже напечатана на приборе, то вам не нужно делать расчёты. Просто возьмите пиковую мощность электроприбора и приплюсуйте к ней 15-20 процентов и получите мощность нужного Вам трансформатора.



Пример:

Допустим у вас импортная мясорубка на 110 Вольт, 4 Ампера. Чтобы узнать её мощность нужно умножить эти показатели: 110 * 4 = 440 Ватт. Мощность мясорубки = 440 Ватт. Но это номинальная мощность, то есть на которой она работает постоянно. А есть ещё максимальная (пиковая) мощность. Это кратковременная мощность, на которой работает мясорубка, если внутрь попадает кость. В этом случае мощность на несколько секунд увеличивается до максимальной. И может достичь 1500 Ватт! Хоть и недолго. Обычно производитель указывает номинальную и максимальную мощность в паспорте прибора.



Поэтому при выборе трансформатора нужно исходить из пиковой мощности электроприбора  + 15-20 процентов. То есть, пиковая мощность пылесоса 1500 Ватт + 20 процентов = 1800 Ватт. Либо суммировать мощности приборов, которые вы хотите подсоединить к трансформатору. Например: телевизор — 200 Ватт плюс фен — 1300 Ватт, итого 1500 Ватт. Следовательно, вам нужен трансформатор 2000 Ватт максимальной мощности. Чем больше запас по мощности у трансформатора, тем лучше для работы трансформатора и бытового прибора.

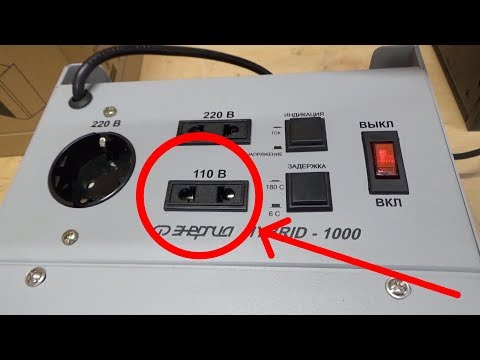

Обычно понижающие трансформаторы 220 — 110 Вольт или повышающие трансформаторы 110 — 220 Вольт, используют при мощности бытовых приборов от 300 Ватт. К ним, можно отнести: стационарные электроприборы больших размеров, некоторые телевизоры, стиральные машины, небольшие, но мощные электроприборы: мясорубки, электрочайники, пылесосы, утюги, фены, плойки, тостеры, кофеварки, кухонные комбайны.



К большинству электроприборов потребляемой мощности менее 300 Ватт, необязательно применять понижающий или повышающий трансформатор. Они, вне зависимости от страны производства, работают в диапазоне напряжений 110 – 220 / 220 – 110 Вольт, либо в автоматическом режиме, либо через переключатель и могут без проблем использоваться по всему миру.

К таким электроприборам относятся: Многие зарядки для телефонов, ноутбуков, ультрабуков, смартфонов, планшетов, эпиляторов, электробритв и т.п.

Универсальные трансформаторы понижающие / повышающие (220 — 110 / 110 — 220)

Если Вам нужно наоборот: повысить напряжение в сети для своего электроприбора, если Вы едете в США или Японию с электроприбором на 220 Вольт, приобретённым в России, то можно купить один из следующих универсальных трансформаторов 110- 220 / 220 -110 . Они как повышают, так и понижают напряжение в сети. То есть эти трансформаторы можно использовать и в России, и в США или Японии. И менять напряжение в сторону увеличения или уменьшения по своему желанию. Вот такие трансформаторы напряжения подходят для этого случая : ETS ELECA  , NF NEWSTAR , ST DAYTON .

Даже, если Вам необходим трансформатор только для понижения или только для повышения, по цене эти трансформаторы не на много дороже тех, которые имеют только одну функцию.

И ещё: некоторые спрашивают, почему на некоторых приборах пишут 100 Вольт, на других — 110 Вольт, 200 — 240. .. и так далее. Вы можете не обращать на это внимание: разница в Вольтах 5 — 10 процентов часто бывает при скачках напряжения в сети, что существенно не влияет на работу самого прибора.

Надеюсь, эта статья пролила свет на некоторые вопросы, касающиеся выбора трансформатора (автотрансформатора). И в чём-то облегчило задачу подбора нужного оборудования.

Преобразователи 220-110 вольт в категории «Электрооборудование»

Преобразователь напряжения 220 вольт в 110 вольт. 1000 Вт. ПН-1000ВА трансформатор (подходит к EcoFlow)

Доставка из г. Ровно

2 300 грн

Купить

Преобразователь напряжения 220 вольт в 110 вольт. 1200 Вт. ПН-1200ВА трансформатор (подходит к EcoFlow)

Доставка из г. Ровно

2 600 грн

Купить

Преобразователь напряжения 220 вольт в 110 вольт. 2500 Вт. ПН-2500ВА трансформатор

Доставка из г. Ровно

3 590 грн

Купить

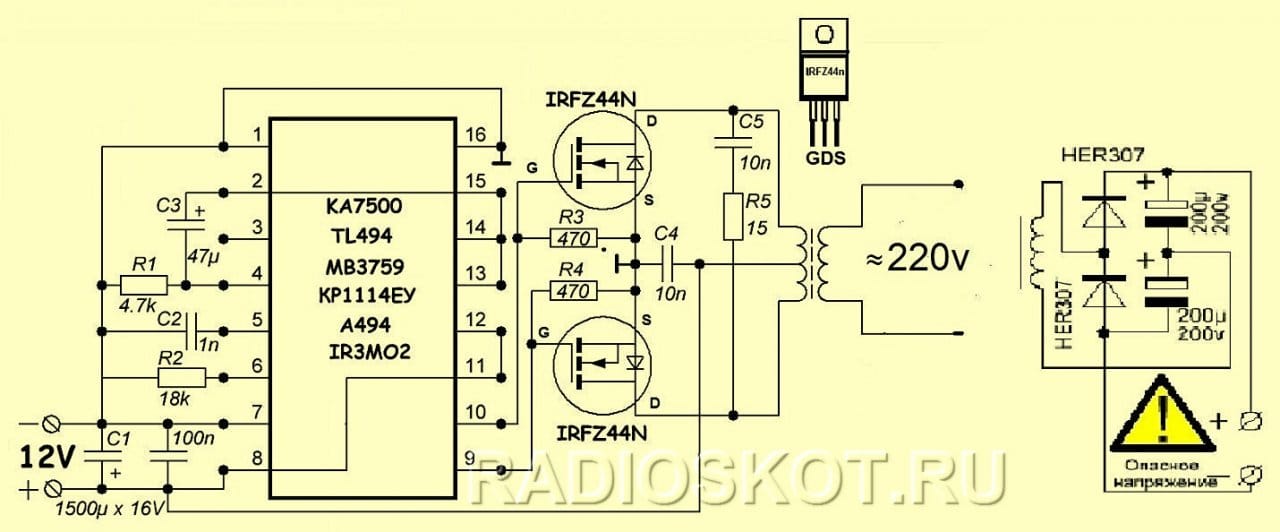

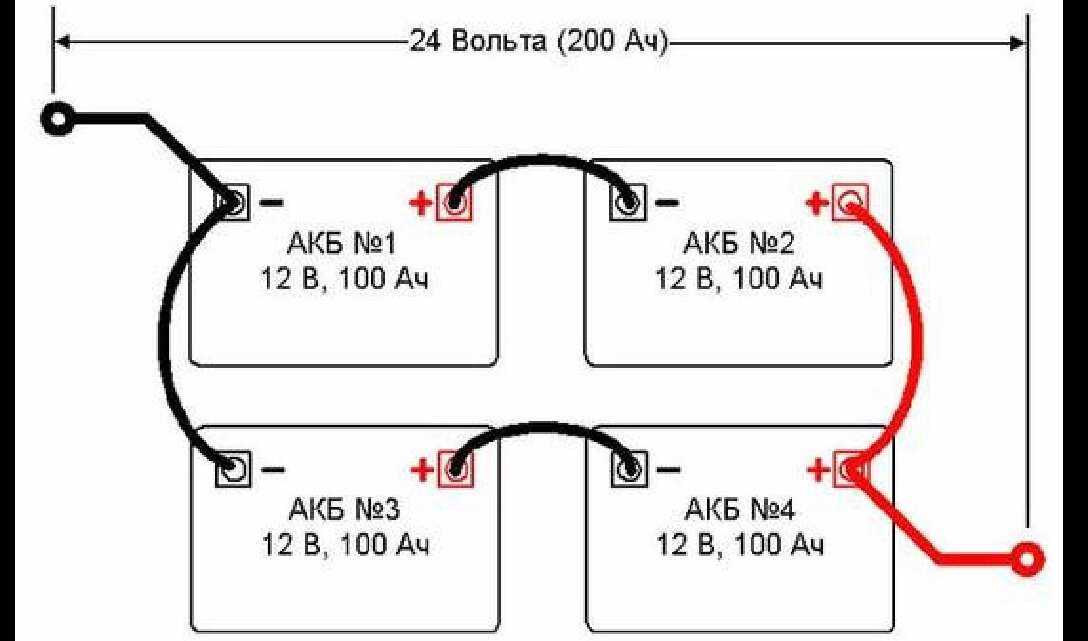

Инвертор ЧИСТЫЙ СИНУС для котла с 12 на 220 EASUN 3000 Вт c розеткой преобразователь напряжения 12в-220в

На складе

Доставка по Украине

7 813 — 9 146 грн

от 6 продавцов

12 199 грн

7 999 грн

Купить

Преобразователь напряжения 220 вольт в 110 вольт. 3000 Вт. ПН-3000ВА трансформатор

Доставка из г. Ровно

4 100 грн

Купить

Преобразователь напряжения 220 вольт в 110 вольт 1700Вт. ПН-1700ВА трансформатор подходит для DYSON, EcoFlow

Доставка из г. Ровно

3 250 грн

Купить

Преобразователь напряжение с 12 на 220 вольт инвертор Bodasan 12V-220V 1000W

На складе

Доставка по Украине

по 2 299 грн

от 2 продавцов

2 299 грн

Купить

Преобразователь напряжение с 12 на 220 вольт инвертор Bodasan 12V-220V 500W

На складе

Доставка по Украине

по 1 699 грн

от 2 продавцов

1 699 грн

Купить

Преобразователь напряжение с 12 на 220 вольт инвертор Bodasan 12V-220V 700W

На складе

Доставка по Украине

по 1 899 грн

от 2 продавцов

1 899 грн

Купить

Трансформатор, перетворювач, преобразователь з 110V(120V) на 220V 2000W

Доставка по Украине

5 100 грн

Купить

Инвертор ЧИСТЫЙ СИНУС для котла с 12 на 220 Power 1600 Вт c розеткой преобразователь напряжения 12в-220в

На складе

Доставка по Украине

6 007 — 6 868 грн

от 6 продавцов

9 157 грн

6 007 грн

Купить

Инвертор ЧИСТЫЙ СИНУС для котла с 12 на 220 EASUN 1600 Вт c розеткой преобразователь напряжения 12в-220в

На складе

Доставка по Украине

4 569 — 5 349 грн

от 6 продавцов

7 394 грн

4 944 грн

Купить

Інвертор 12 -220 вольт 1000 ВТ чиста синусоїда, перетворювач напруги

На складе

Доставка по Украине

5 000 грн

Купить

Преобразователь напряжение с 12 на 220 вольт инвертор Bodasan 12V-220V 300W

На складе

Доставка по Украине

по 1 499 грн

от 2 продавцов

1 499 грн

Купить

Инвертор ЧИСТЫЙ СИНУС для котла с 12 на 220 EASUN 3000 Вт c розеткой преобразователь напряжения 12в-220в

На складе

Доставка по Украине

7 813 — 8 535 грн

от 2 продавцов

12 013 грн

7 813 грн

Купить

Смотрите также

Інвертор 12 -220 вольт 2600 ВТ чиста синусоїда, перетворювач напруги

На складе

Доставка по Украине

8 000 грн

Купить

Инвертор для котла С ЧИСТОЙ СИНУСОИДОЙ 12 220 1000W GEKO® преобразователь напряжения Польша

На складе в г. Бровары

Доставка по Украине

10 000 грн

6 999 грн

Купить

Инвертор 12 220 Вольт 1600w ЧИСТЫЙ СИНУС! Преобразователь напряжения 220v! Інвертор перетворювач

На складе

Доставка по Украине

от 4 999 грн

Купить

Преобразователь напряжения 220 вольт в 110 вольт. 500Вт. ПН-500ВА трансформатор

Доставка из г. Ровно

2 000 грн

Купить

Инвертор ЧИСТЫЙ СИНУС для котла с 12 на 220 в SUOER Pure sine 500 Вт c розеткой преобразователь напряжения

На складе

Доставка по Украине

9 395 грн

6 279 грн

Купить

Інвертор 12 -220 вольт 1000 ВТ чиста синусоїда, перетворювач напруги

Доставка по Украине

3 500 грн

Купить

Автомобільний інвертор 12 -220 вольт 1500 ВТ чиста синусоїда, перетворювач напруги

Доставка по Украине

4 000 грн

Купить

Автомобільний перетворювач напруги 12 -220 вольт 1000 ВТ чиста синусоїда, інвертор

Доставка по Украине

3 500 грн

Купить

Преобразователь автомобильный 12/220 12/110 600W Tudor TD-600W

Доставка по Украине

1 900 грн

Купить

Зарядная станция EcoFlow RIVER US + Универсальный преобразователь 1000W 110/220 220/110 в ПОДАРОК!

Доставка по Украине

по 18 999 грн

от 3 продавцов

18 999 грн

Купить

Преобразователь напряжения 12 220 1000W GEKO® чистая синусоида инвертор автомобильный Польша

На складе в г. Бровары

Доставка по Украине

10 000 грн

7 499 грн

Купить

Инвертор для компьютерной техники, преобразователь напряжения LaiRun 12-220V 500W (12 вольт), освещение и др

На складе в г. Черкассы

Доставка по Украине

2 500 грн

1 500 грн

Купить

Преобразователь(ИБП/ups) с зарядным 12-220 вольт 5 Core 1300 Вт., инвертор 12-220 с зарядкой акб от сети 220

На складе

Доставка по Украине

3 456 грн

Купить

Интверторный преобразователь напряжения с 12 на 220 вольт Pure sine inverter 3000w

На складе

Доставка по Украине

9 000 грн

7 650 грн

Купить

В чем разница между 110В и 220В?

Легкие удары электрическим током — это то, с чем мы все сталкиваемся при использовании электрических гаджетов. Это поражение электрическим током вызвано токами, амперами и напряжениями. Различные приборы требуют различных систем напряжения. Для создания более высоких напряжений требуется больше мощности. Напряжение также влияет на величину тока, необходимого для подачи электроэнергии на устройства.

Напряжение генерируется для работы электроприборов. Напряжение — это сила, которая заставляет провод двигаться. Напряжение — это мера энергии, подаваемой электронам под давлением, чтобы они могли перемещаться по проводу.

Существует три уровня напряжения: 110 Вольт (110 Вольт), 220 Вольт (240 Вольт) и 240 Вольт (240 Вольт). Эти уровни напряжения по-разному влияют на разные устройства, поэтому они несопоставимы.

Напряжение может быть вызвано трением, веществами, теплом или давлением. Давайте не будем терять время и сразу перейдем к мельчайшим деталям 110 против 220 вольт. Что лучше? Как лучше всего использовать каждый вид электричества?

На основе различных факторов мы собираемся объяснить принципиальные различия между 110 и 220 Вольт. Чтобы полностью понять ключевые различия, прочитайте всю статью. Это поможет вам понять основные различия между 110 Вольт и 220 Вольт.

110 вольт поставляются в США, а 220 вольт поставляются по всей Европе. Эти две системы напряжения сильно различаются. В то время как 110 В совместимо с североамериканскими приборами, европейские приборы работают в системе 220-240 вольт.

Количество ватт, которое требуется устройству, прямо пропорционально количеству напряжения, которое ему требуется, потому что для создания большего напряжения требуется больше энергии.

Оборудование, работающее от напряжения 110 вольт, совместимо с оборудованием, работающим от напряжения 220 вольт, поскольку большинство бытовых приборов, таких как фены, щипцы для завивки волос и компьютеры, используют напряжение 110 вольт. Такие приборы, как микроволновые печи и телевизоры, требуют большего напряжения, поскольку они работают с электрическими цепями и двигателями. Эти устройства нуждаются в 220 вольт, чтобы функционировать должным образом.

Производство энергии

Единицей мощности является ватт. Доступно научное уравнение, определяющее мощность.

Мощность = Напряжение x Ток

Приведенное выше уравнение можно использовать для определения мощности провода. Более высокое напряжение равно большей мощности. Меньшее напряжение равно меньшей мощности. Это прямая зависимость между мощностью и напряжением.

Вот почему 110 Вольт производят меньше энергии, чем 220 Вольт.

Текущий уровень

Источник: unsplash.com

Было показано, что проводка 220 вольт требует меньшего тока, чем проводка 110 вольт. Например, если мы хотим произвести 900 ватт электроэнергии, нам нужно 4,1 ампера тока с использованием проводки на 220 вольт. В качестве альтернативы 110 вольт должны обеспечивать 8,2 ампера для производства 900 Вт мощности.

Мы видим, что для 110 вольт требуется больший ток для производства той же мощности, что и для 220 вольт, а для 220 вольт требуется меньший ток для производства эквивалентного количества энергии.

Опасность

Источник: unsplash.com

Очевидно, что более высокие уровни тока в проводах с более высоким напряжением более опасны, чем сопоставимые значения в проводах с более низким напряжением. Самый безопасный и распространенный вид электропроводки – 120 вольт. Он использует меньшее напряжение, чем 220 вольт, и имеет вдвое меньший ток.

Использование

Источник: sciencing.com

Когда мы сравним среднюю мощность и напряжение 110 вольт со средними значениями 110 вольт, становится очевидным, что товары для дома лучше всего подходят с номинальной мощностью 110. такие приборы, как печи и сушилки в вашем доме.

Напряжение от 100 В до 130 В безопасно для домашнего использования. Для больших объектов и коммерческих целей можно использовать электропроводку 220 Вольт. Это дешевле и гибче, чем провод на 110 вольт, в котором используется более толстый и твердый материал. Это может привести к повышению цен.

Часто задаваемые вопросы

Источник: unsplash. com

110 В эффективнее 220 В?

110-вольтовая проводка имеет меньший ток, чем 220-вольтовая проводка. Поскольку она менее опасна, чем 220-вольтовая проводка, 110-вольтовая проводка более подходит для использования. 110-вольтовая проводка имеет вдвое меньший ток, чем 220-вольтовая, и поэтому более безопасна.

Могу ли я подключить 110 вольт к 220 вольтам?

Доступен преобразователь, меняющий напряжение со 110 В на 220 В. Если прибор с номиналом 110 вольт включить в розетку на 220 вольт, цепь не разрушится. В этой ситуации прибор будет по-прежнему эффективно работать в среде с дополнительным напряжением.

Могу ли я преобразовать 110 В в 240 В?

Вы можете преобразовать 110 В в 240 В с помощью трансформаторов. Трансформаторы снижают напряжение до безопасного уровня. Чтобы преобразовать текущие напряжения, вы должны инвестировать в более качественные трансформаторы.

110 эффективнее 220?

В проводке на 220 вольт требуется меньший ток. В проводке 22В силы тока 4,1 Ампера будет достаточно для мощности 900 Вт. 110 В требует 8,2 ампера энергии. Таким образом, мы можем сделать вывод, что напряжение 110 В потребляет больше энергии, чем напряжение 220 В.

В чем разница между напряжением 110 и 220 В?

Можно сделать вывод, что более высокие токи в проводах с более высоким напряжением более опасны, чем аналогичные величины в проводах с меньшим напряжением. Самый безопасный и распространенный вид электропроводки – 120 вольт. Он использует меньшее напряжение, чем 220 вольт, и имеет вдвое меньший ток.

Напряжение — наиболее распространенная разница между 110 и 220 напряжением. Однако, когда дело доходит до электричества, есть много других отличий.

Например, чтобы использовать прибор с проводкой 110 вольт в месте с проводкой 220 вольт, необходимо установить специальное электрооборудование. Если в вашем доме не производились такие модификации, вам не следует рассматривать возможность использования приборов с проводкой на 110 вольт.

Национальный электротехнический кодекс США требует наличия нейтрального проводника для всех напряжений ниже 1000 вольт, хотя для линий с номинальным напряжением 1000 В и выше такого требования нет.

На практике размер этого проводника будет зависеть от местных требований, методов установки и электрооборудования, которое будет использоваться на линии. Энергоснабжающая компания, поставляющая электроэнергию, может иметь разные требования от собственника здания, но невозможно по единому руководству

Заключение

110 вольт и 220 вольт делать одно и то же. Оба генерируют энергию, которая позволяет приборам работать, генерируя движение электронов и обеспечивая ток.

Количество энергии определяется вольтами и амперами. 110 вольт требуют большего тока для производства той же мощности, что и 220 вольт. Кроме того, 110 вольт безопаснее, чем 220.

Трансформаторы можно использовать для преобразования 110 вольт в 220 вольт. Для соединения розеток на 110 вольт с розетками на 220 вольт можно использовать преобразователь.

Как сделать схему преобразователя 220 В в 110 В

В этом посте мы рассмотрим несколько самодельных схем преобразователя 220 В в 110 В, которые позволят пользователю использовать ее для работы с небольшими гаджетами с различными характеристиками напряжения.

ОБНОВЛЕНИЕ:

Схема SMPS является рекомендуемым вариантом для создания этого преобразователя, поэтому для конструкции преобразователя SMPS 220 В в 110 В вы можете изучить эту концепцию.

Однако, если вас интересуют более простые, хотя и грубые версии преобразователя на 110 В, вы обязательно можете ознакомиться с различными конструкциями, описанными ниже:

 Зачем нам нужен преобразователь с 220 В на 110 В

Прежде всего, существует два уровня сетевого напряжения, которые указаны по странам мира. Это 110В и 220В. США работают с внутренней сетью переменного тока 110 В, в то время как европейские страны и многие азиатские страны снабжают свои города сетью переменного тока 220 В. Людям, приобретающим импортные гаджеты из иностранного региона с другими характеристиками сетевого напряжения, трудно эксплуатировать оборудование со своими розетками переменного тока из-за огромной разницы в требуемых входных уровнях.

Хотя существуют преобразователи 220 В в 110 В для решения вышеуказанной проблемы, они большие, громоздкие и очень дорогие.

В данной статье объясняется несколько интересных концепций, которые могут быть реализованы для создания компактных бестрансформаторных схем преобразователя напряжения 220 В в 110 В.

Предлагаемые самодельные преобразователи могут быть настроены и иметь размеры в соответствии с размером гаджета, чтобы их можно было вставлять и размещать прямо внутри конкретного гаджета. Эта функция помогает избавиться от больших и громоздких преобразователей и помогает избежать ненужного беспорядка.

ПРЕДОСТЕРЕЖЕНИЕ: ВСЕ ОБСУЖДАЕМЫЕ ЗДЕСЬ ЦЕПИ МОГУТ ПРИЧИНИТЬ ОПАСНОСТЬ ДЛЯ ЖИЗНИ И ПОЖАРА.

Все эти принципиальные схемы были разработаны мной, давайте узнаем, как их можно построить дома и как работает схема:

Использование только последовательных диодов

Первая схема преобразует входное напряжение 220 В переменного тока в любой желаемый выходной уровень из от 100 В до 220 В, однако на выходе будет постоянный ток, поэтому эту схему можно использовать для работы стороннего оборудования, в котором может использоваться каскад входного питания переменного / постоянного тока SMPS. Преобразователь не будет работать с оборудованием, имеющим на входе трансформатор.

ВНИМАНИЕ: Диоды рассеивают много тепла, поэтому убедитесь, что они установлены на подходящем радиаторе .

Как мы все знаем, на обычном диоде, таком как 1N4007, падает напряжение от 0,6 до 0,7 В при подаче постоянного тока, а это означает, что многие диоды, включенные последовательно, будут падать на них соответствующей величиной напряжения.

В предлагаемой конструкции всего использовано 190 диодов 1N4007, включенных последовательно для получения желаемого уровня преобразования напряжения.

Если умножить 190 на 0,6 дает около 114, так что это довольно близко к требуемой отметке 110В.

Однако, поскольку для этих диодов требуется входной постоянный ток, еще четыре диода подключаются в качестве мостовой сети для первоначально необходимых 220 В постоянного тока в цепи.

Максимальный ток, который можно получить от этого преобразователя, не превышает 300 мА или около 30 Вт.

В качестве альтернативы можно сделать более простую версию схемы, в которой главный симистор высокого уровня управляется дешевым диммерным выключателем для достижения желаемых результатов.

Использование схемы симистора/диака

Этот вариант диммера, представленный здесь, не тестировался мной, но выглядит хорошо, однако многие сочтут эту концепцию опасной и очень нежелательной. Это взято из старой книги.

Фактический автор этой схемы говорит, что он разработал следующую схему преобразователя только после тщательного исследования связанных с этим проблем и подтвердил ее безопасность.

Схема основана на принципе схемы обычного регулятора освещенности, где входная фаза прерывается на определенных отметках напряжения восходящей синусоиды переменного тока. Таким образом, схему можно использовать для установки входного напряжения на требуемом уровне 100 В.

Соотношение резисторов R3/R5 в цепи точно подобрано для получения требуемых 110 В на выходных клеммах нагрузки L1.

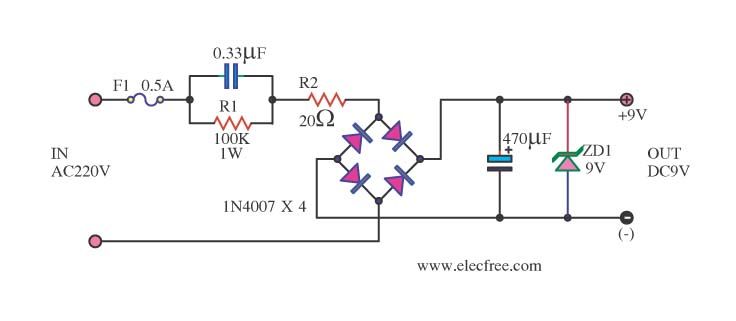

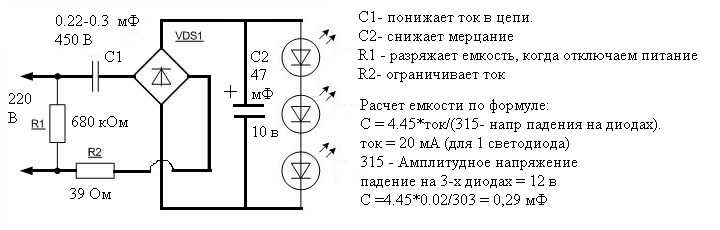

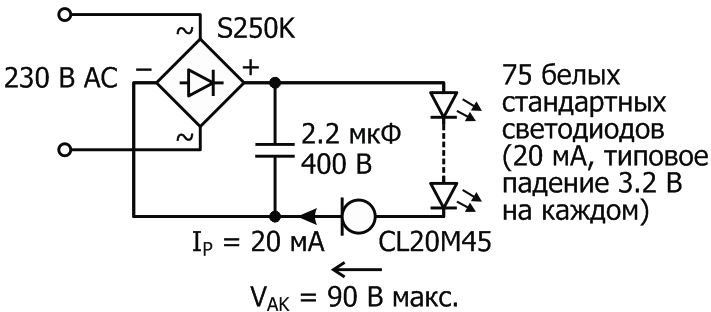

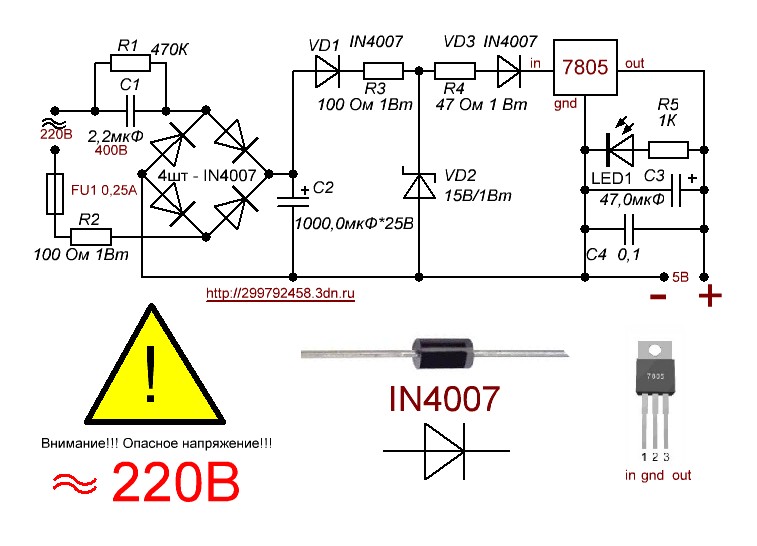

Использование емкостного источника питания

Конденсатор 100 мкФ / 400 В последовательно подключен к нагрузке для дополнительной безопасности.

На следующем изображении показано, как можно использовать простой конденсатор большой емкости для получения требуемого выходного напряжения от 220 до 110 В. По сути, это схема симисторного ломика, в которой симистор шунтирует дополнительные 110 В на землю, позволяя только 110 В выходить на выходную сторону:

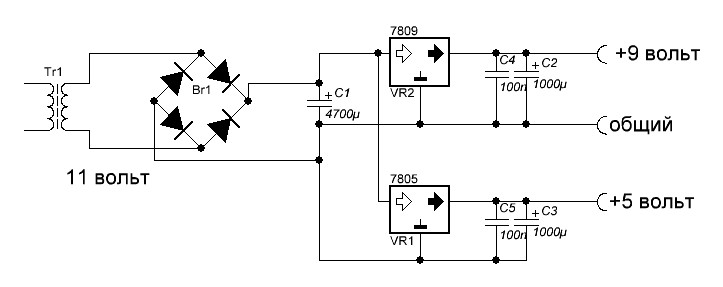

Использование концепции автотрансформатора

Последняя схема в порядке, возможно, самая безопасная из вышеперечисленных, потому что она использует обычную концепцию передачи энергии через магнитную индукцию, или, другими словами, здесь мы используем старую концепцию автотрансформатора для создания желаемого Преобразователь 110В.

Однако здесь у нас есть свобода проектирования сердечника трансформатора таким образом, чтобы его можно было разместить внутри корпуса конкретного устройства, которое должно работать от этого преобразователя. В таких гаджетах, как усилитель или другие подобные системы, всегда будет место, что позволяет нам измерить свободное пространство внутри гаджета и настроить дизайн ядра.

Здесь я показал использование обычных стальных пластин в качестве основного материала, которые уложены вместе и скреплены болтами между двумя наборами.

Соединение болтами двух наборов ламинирования обеспечивает своего рода петлевой эффект, обычно необходимый для эффективной магнитной индукции поперек сердечника. Намотка одной длинной обмоткой от начала до конца, как показано на рисунке. Центральный отвод от обмотки обеспечит требуемое выходное напряжение 110 В переменного тока.

Использование симистора с транзисторами

Следующая схема была взята из старого электронного журнала elektor, в котором описана аккуратная небольшая схема для преобразования сетевого напряжения 220 В в 110 В переменного тока. Давайте узнаем больше о деталях схемы.

Схема работы

На показанной принципиальной схеме бестрансформаторного преобразователя 220 В 110 В используется симистор и тиристор, чтобы схема успешно работала в качестве преобразователя 220 В 110 В.

Правый конец схемы состоит из схемы переключения симистора, где симистор становится основным переключающим элементом.

Резисторы и конденсаторы вокруг симистора оставлены для обеспечения идеальных параметров управления симистором.

В левой части схемы показана другая схема переключения, которая используется для управления переключением правого симистора и, следовательно, нагрузки.

Транзисторы в крайнем правом углу диаграммы просто нужны для срабатывания SCR Th2 в нужный момент.

Питание всей цепи подается через клеммы K1 через нагрузку RL1, которая фактически является указанной нагрузкой 110 В.

Первоначально полуволна постоянного тока, полученная через мостовую сеть, заставляет симистор проводить полные 220 В через нагрузку.

Однако в процессе работы мост начинает активироваться, в результате чего соответствующий уровень напряжения достигает правой части конфигурации.

Генерируемый таким образом постоянный ток мгновенно активирует транзисторы, которые, в свою очередь, активируют SCR Th2.

Это вызывает короткое замыкание выхода моста, подавляя все триггерное напряжение на симистор, который в итоге перестает проводить, отключая себя и всю цепь.

Вышеупомянутая ситуация отменяет и восстанавливает исходное состояние цепи и инициирует новый цикл, и система повторяется, что приводит к регулируемому напряжению на нагрузке и самой себе.

Компоненты конфигурации транзисторов подобраны таким образом, чтобы напряжение симистора никогда не превышало отметку 110 В, что позволяет поддерживать напряжение нагрузки в заданных пределах.

Показанные «УДАЛЕННЫЕ» точки должны быть нормально соединены.

Схема рекомендуется только для работы с резистивными нагрузками, рассчитанными на 110 В, мощностью менее 200 Вт.

Схема цепи

Другая конструкция для резистивных нагрузок

Условия проектирования заключались в том, что эта цепь должна работать без специальных настроек, а цена деталей должна быть низкой. Видимыми характеристиками схемы должны быть:

• Она должна обнаруживать переход сети через ноль
• Она должна быть способна подсчитывать четыре цикла сети и переключать симистор
• Она должна включать симистор для управления нагрузкой
• Она должна включать встроенный -в блоке питания

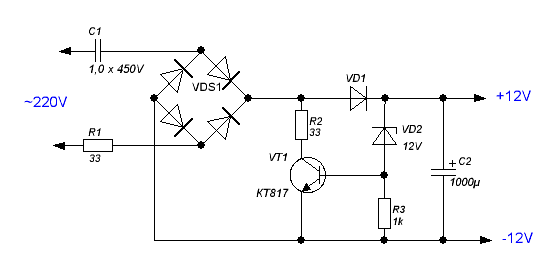

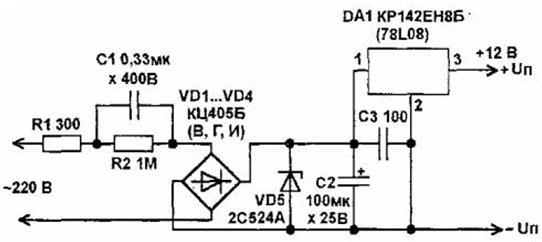

Начиная с 4-го требования, самый дешевый блок питания может быть построен с использованием сетевого резистора. Реальность того, что схема содержит плавающий «живой» переменный ток, здесь не важна, поскольку она не требует точной настройки после сборки. Учитывая, что основные потребности схемы могут быть выполнены с использованием CMOS IC, потребление тока в конструкции низкое.

Триаки обычно не запускаются идеально при положительном напряжении запуска и отрицательном напряжении нагрузки, поэтому, чтобы избежать этой проблемы, в этой схеме преобразователя 220 В в 110 В было рассмотрено отрицательное напряжение питания. В схеме вообще ничего не зависит от диапазонов аналоговых напряжений, поэтому некоторая пульсация на питании не критична. Зенер параллельно с электролитическим конденсатором помогает регулировать подачу.

Мощность = В ² /R = 220 ² / 22K = 48400 / 22K = 2,2 Вт

Из-за того, что у нас есть диод последовательно с резистором, тем не менее, эта мощность подается только на 50 % времени, следовательно, мощность, теряемая за счет тепла, составляет 1,1 Вт, что не так уж и много.

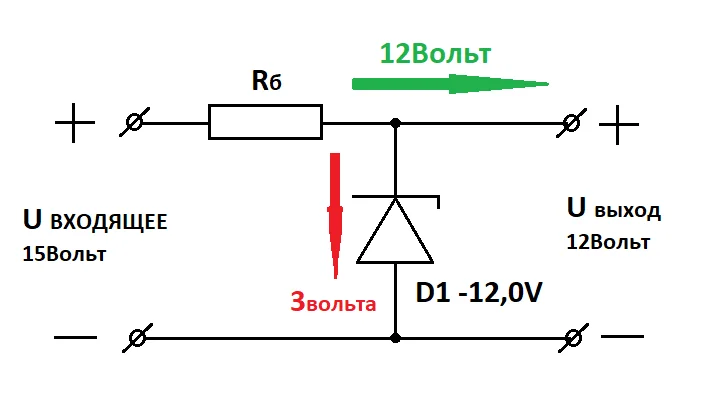

Зенеровский диод ZD1 ограничивает отрицательные пики напряжения до -10 В, а C1 в некоторой степени фильтрует напряжение. Выходной ток, получаемый от этой сети электропитания, оценить несколько сложнее, хотя и возможно!

Описание схемы

Возвращаясь к объяснению, отметим, что вентили И-НЕ с триггером Шмитта IC1a и IC1b составляют экономичную сеть схемы детектора пересечения нуля. Пока напряжение сети положительное, каждый вход IC1b имеет логическую 1, а его выход на контакте 4 будет в результате логическим 0.

Следовательно, пока на контакте 2 низкий логический уровень, на контакте 3 IC1a может быть просто логическая 1. В этот момент, когда напряжение сети отклоняется вниз в направлении нуля, напряжение падает ниже предела Шмитта, что приводит к тому, что вывод 4 микросхемы IC1a переключается в логическую 1.

Однако, поскольку напряжение на контакте 1, IC1a, постоянно на 10 В больше положительного, чем напряжение на контактах 5 и 6 (поскольку контакт 1 подключен между «фазой» и «нейтралью», а контакты 5 и 6 подключены между «фазой» и источником питания -10 В). линия), каждый вход IC1a на некоторый момент времени становится логической 1, а его выход становится логическим 0. к логической 1.

С другой стороны, по мере того, как напряжение сети поднимается от отрицательного пика, оба входа IC1b становятся низкими, в результате чего на выводе 4 появляется высокий уровень. Контакт 1, который продолжает оставаться на 10 В более положительным, пересекает пороговое значение раньше, чем контакты 5 и 6, в результате чего оба входа кратковременно становятся высокими, а выход IC1a становится низким.

Вскоре после того, как IC1b становится низким, это заставляет IC1 вернуться к выходу логической 1.

Общее влияние описанного выше функционирования заключается в создании на выходе IC1a небольших импульсов низкой частоты, которые охватывают точку пересечения нуля сети.

В то же время контакт 3 IC1 производит питание, которое становится положительным непосредственно перед переходом через ноль отрицательной сети.

По этой причине он идеально подходит для тактирования IC 4013, который представляет собой двойной триггер D-типа и используется здесь для подсчета до четырех полных периодов сетевого переменного тока.

Используя переворот D-типа, выход Q переходит в логическое состояние, которое было на входе D непосредственно перед фронтом тактового сигнала, при положительном фронте тактового сигнала. Если это логическое состояние возвращается с выхода Q, состояния D-типа переключаются на каждом фронте тактового сигнала.

IC1c декодирует выходы Q 4013, чтобы обеспечить выход логического 0 в течение одного полного сетевого цикла из четырех. Он стробируется вместе с сетевым сигналом перехода через нуль в IC1d; используя пару диодов и резистор.

IC1d действует как вентиль ИЛИ-НЕ, позволяя транзисторам включаться и активировать симистор только в то время, когда каждое из вышеупомянутых напряжений равно логическому 0,

Это очень важно, так как если ток срабатывания оставить включенным во время цикла, требуемый ток превысит подаваемые 4,9 мА!

Это относится к другому интересному моменту: когда питания недостаточно, выходы CMOS могут вести себя странно. Если напряжение питания падает ниже 2 В, выход 4093 может переключиться на логическую 1, независимо от инструкций , подаваемых на его входы.
