П, С. Испытания конденсаторов делителей напряжения
Испытания должны выполняться согласно указаниям раздела 20.
Значение измеренной емкости должно соответствовать норме завода-изготовителя.
П, С. Проверка характеристик выключателя
При проверке работы элегазовых выключателей должны определяться характеристики, предписанные заводскими инструкциями. Результаты проверок и измерений должны соответствовать паспортным данным. Виды операций и сложных циклов, значения давлений в резервуаре привода и напряжений оперативного тока, при которых должна производиться проверка характеристик выключателей, приведены в табл. 10.6. Значения собственных времен отключения и включения должны обеспечиваться при номинальном давлении элегаза в дугогасительных камерах выключателя, начальном избыточном давлении сжатого воздуха в резервуарах приводов, равном номинальному, и номинальному напряжению на выводах цепей электромагнитов управления.
П, С. Испытание выключателей многократными опробованиями
Многократные опробования — выполнение операций включения и отключения и сложных циклов (ВО без выдержки времени между операциями — для всех выключателей; ОВ и ОВО — для выключателей, предназначенных для работы в режиме АПВ) — должны производиться при различных давлениях сжатого воздуха в приводе и напряжениях на выводах электромагнитов управления с целью проверки исправности действия выключателей согласно табл. 10.6.
П, С, Т. Контроль наличия утечки газа
Проверка герметичности производится с помощью течеискателя. При контроле наличия утечки щупом течеискателя обследуются места уплотнений стыковых соединений и сварных швов выключателя.
Результат контроля наличия утечки считается удовлетворительным, если выходной прибор течеискателя не показывает утечки.
Контроль производится при номинальном давлении элегаза.
(Измененная редакция, Изм. № 1)
П, С. Проверка содержания влаги в элегазе
Содержание влаги в элегазе определяется перед заполнением выключателя элегазом на основании измерения точки росы. Температура точки росы элегаза должна быть не выше минус 50 °С.
(Измененная редакция, Изм. № 1)
П, С. Испытания встроенных трансформаторов тока
Испытания должны выполняться в соответствии с указаниями раздела 7.
М. Тепловизионный контроль
При контроле оценивается нагрев контактов и контактных соединений токоведущего контура выключателя. Тепловизионный контроль производится в соответствии с указаниями приложения 3.
13.
ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ1
_________________
1 Измерение сопротивления постоянному току, определение допустимого износа контактов, измерение временных характеристик выключателей, измерение хода подвижных частей и одновременности замыкания контактов производятся в соответствии с инструкцией завода-изготовителя.
П, С. Измерение сопротивления изоляции вторичных цепей и обмоток электромагнитов управления
Измерение должно выполняться в соответствии с табл. 26.1.
(Измененная редакция, Изм. № 2)
П, С. Испытание изоляции повышенным напряжением частоты 50 Гц
Испытание изоляции выключателя
Значение испытательного напряжения принимается согласно табл. 6.1.
Испытание изоляции вторичных цепей н обмоток электромагнитов управления
Испытание должно выполняться в соответствии с указаниями разд.
26.2.
(Измененная редакция, Изм. № 2)
П, С. Проверка минимального напряжения срабатывания электромагнитов управления выключателя
Электромагниты управления вакуумных выключателей должны срабатывать:
— электромагниты включения при напряжении не менее 0,85Uном;
— электромагниты отключения при напряжении не менее 0,7Uном.
П, С. Испытание выключателей многократными опробованиями
Число операций и сложных циклов, подлежащих выполнению выключателем при номинальном напряжении на выводах электромагнитов, должно составлять:
— 3—5 операций включения и отключения;
— 2—3 цикла ВО без выдержки времени между операциями.
М. Тепловизионный контроль
При контроле оценивается нагрев контактов и контактных соединений токоведущего контура выключателей.
Тепловизионный контроль производится в соответствии с указаниями приложения 3.
(Измененная редакция, Изм. № 1)
РАЗЪЕДИНИТЕЛИ, ОТДЕЛИТЕЛИ И КОРОТКОЗАМЫКАТЕЛИ
П, С. Измерение сопротивления изоляции поводков и тяг, выполненных из органических материалов
Измерение должно выполняться мегаомметром на напряжение 2500 В.
Результаты измерений сопротивления изоляции должны быть не ниже значений, приведенных в табл. 9.1.
Измерение сопротивления изоляции многоэлементных изоляторов
Измерение должно выполняться согласно указаниям раздела 17.
Измерение сопротивления изоляции вторичных цепей и электромагнитов управления
Измерение должно выполняться в соответствии с табл. 26.1.
(Измененная редакция, Изм.
№ 2)
П, С. Испытание изоляции повышенным напряжением частоты 50 Гц
Испытание основной изоляции
Изоляция, состоящая из одноэлементных опорных изоляторов, должна подвергаться испытаниям согласно указаниям табл. 6.1.
Изоляция, состоящая из многоэлементных изоляторов, должна подвергаться испытаниям согласно указаниям раздела 17.
Испытание повышенным напряжением опорно-стержневых изоляторов не обязательно.
Испытание опорно-стрежневых изоляторов разъединителей 110-220 кВ проводится в соответствии с Циркуляром Ц-04-97 (э) «О предупреждении поломок опорно-стержневых изоляторов разъединителей 110-220 кВ».
(Измененная редакция, Изм. № 2)
Испытание изоляции вторичных цепей и обмоток электромагнитов управления
Испытание должно выполняться в соответствии с указаниями разд.
26.2.
(Измененная редакция, Изм. № 2)
П, С. Измерение сопротивления постоянному току
Измерение сопротивления контактной системы разъединителей и отделителей
Измерение должно выполняться между точками «контактный вывод — контактный вывод». Результаты измерений сопротивлений должны соответствовать заводским нормам, а при их отсутствии — данным табл. 14.1.
Таблица 14.1
Допустимые значения сопротивлений контактных систем разъединителей
| Тип разъединителя | Номинальное напряжение, кВ | Номинальный ток, А | Допустимое значение сопротивления, мкОм |
| РЛН | 35-220 | ||
| РОНЗ | |||
| Остальные типы | Все классы | ||
| напряжения | |||
| 1500-2000 |
Измерение сопротивления обмоток электромагнитов управления отделителей и короткозамыкателей
Результаты измерений сопротивлений обмоток должны соответствовать заводским нормам.
П, С. Измерение контактных давлений в разъемных контактах
Результаты измерений должны соответствовать заводским нормам.
П, С. Проверка работы разъединителя, отделителя и короткозамыкателя
Аппараты с ручным управлением должны быть проверены выполнением 5 операций включения и 5 операций отключения.
Аппараты с дистанционным управлением должны быть также проверены выполнением 5 операций включения и такого же числа операций отключения при номинальном напряжении на выводах электромагнитов и электродвигателей управления.
П, С. Определение временных характеристик
Определение временных характеристик обязательно для отделителей и короткозамыкателей.
Результаты измерений должны соответствовать заводским нормам.

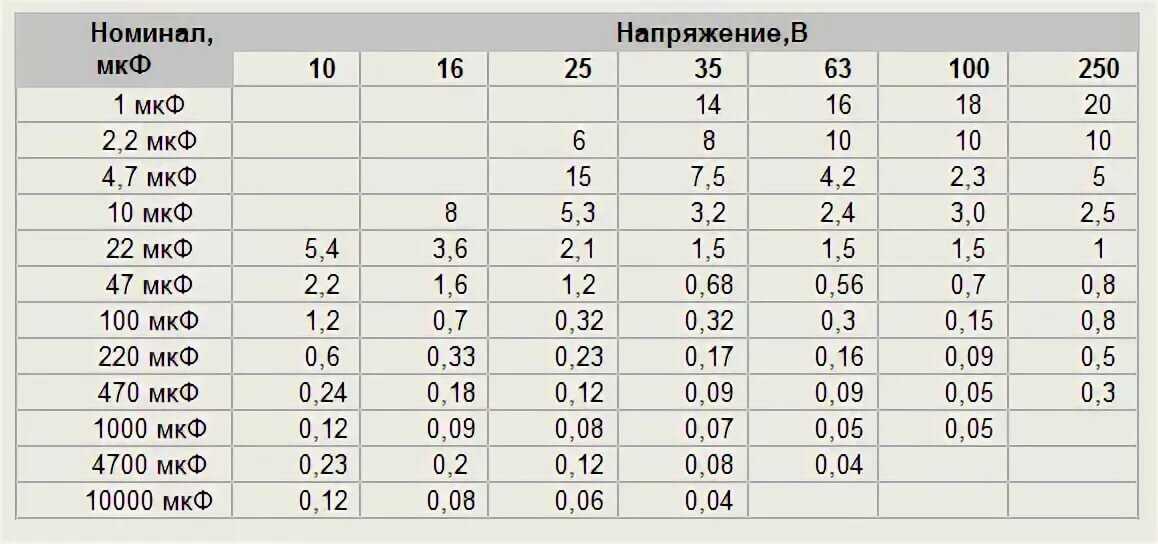

Делители напряжения емкосные
Заголовок:
ДЕЛИТЕЛИ НАПРЯЖЕНИЯ ЕМКОСНЫЕ
Делители напряжения ёмкостные используются для понижения высокого напряжения.

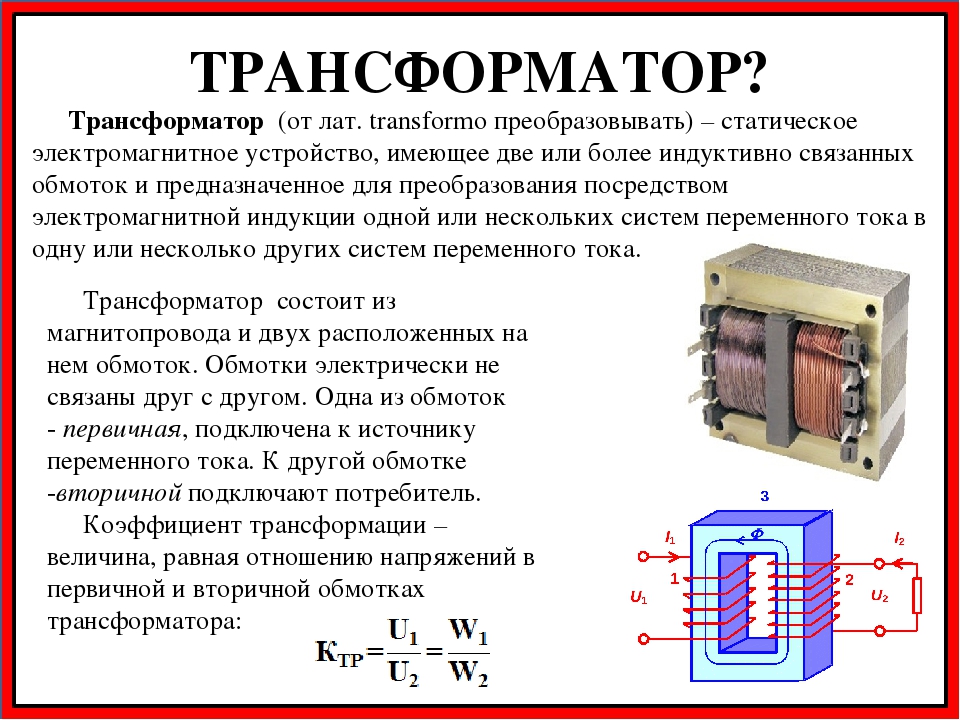

Делители напряжения входят в состав емкостных трансформаторов с напряжением 110, 220, 330, 500, 750 кВт. Делители ёмкостные состоят из конденсаторов, которые обеспечивают понижение высоковольтного напряжения для питания электромагнитного устройства и осуществляющих высокочастотную связь на частотах от 24 до 1000 кГц по линиям электропередач переменного тока с частотой 50 Гц. Конденсаторы и делители напряжения изготавливаются по государственным стандартам, имеют международный стандарт ISO 9001:2000. Вся продукция конденсаторного завода проходит испытания в испытательном центре, аккредитованном в системе аккредитации РК №KZ.И.07.0665. Сочетание цены закупки ДНЕ и КПД в трансформаторах напряжения указывает, что делители целесообразно применять при напряжениях выше 110 кВ. При напряжениях 400 кВт и выше стоимость емкостного делителя примерно в 2 раза ниже стоимости каскадного трансформатора напряжения.
При напряжении ниже 110 кВт использование делителя напряжения не дает ощутимого экономического эффекта.
Наличие конденсаторов делителя создает возможность в ЛЭП феррорезонансных явлений на основных и низших частотах (суб гармониках). В результате таких явлений могут возникать перенапряжения, которое может привести сгоранию изоляции и ложных срабатываний защиты ДНЕ. А так же возможно повреждение приборов, при не соблюдении схем подключения делителей емкостных теряет эффективное ограничение эти перенапряжений. Работа делителя напряжения зависит от изменения частоты тока измеряемого напряжения, возможны нарушения условия резонанса напряжения тока. Делители напряжения удовлетворяют требованиям ГОСТА 1983-2001 и ТУ 3414-009-05758055-05 и МЭК 358.
Делители напряжения состоят из конденсаторов, обеспечивающих понижение высокого напряжения, питание электромагнитного устройства и осуществляющих высокочастотную связь на частотах от 36 до 750 кГц в линиях электропередач переменного тока частоты 50 Гц. Длина пути утечки внешней изоляции делителей соответствует степени загрязнения 1 и 2 (Б) по ГОСТ 9920-89.
Делители напряжения выдерживают суммарную механическую нагрузку на изгиб в соответствии с требованиями ГОСТ 1983-2001. Делители в сейсмостойком исполнении выдерживают 7 баллов по шкале MSK-64. Делитель предназначен для установки на бак электромагнитного устройства.
Делители напряжения ёмкостные (ДНЕ) имеют две комплектации емкостных трансформаторов
ДОСИ — делитель напряжения для отбора мощности связи измерительных цепей, имеет промежуточное напряжение для всех классов 12,064 кВт. Климатическое исполнения конденсаторов УХЛ1 по ГОСТ 15150.
СМАИ — конденсатор в фарфоровой армированной покрышкой, конденсатор связи для устройств средств измерения, конденсатор связи для устройств отбора мощности и средств измерения. Делители напряжения емкостные комплектуются конденсаторами СМАОИ-110/v3 (166/v3, 188/v3) и СМАИ-110/v3 (166/v3, 188/v3). ДОСИ на напряжение 500 и 750 кВт снабжаются электростатическим экраном.
