Характеристика отключения автомата а b и с: Технические характеристики автоматических выключателей

Содержание

Автоматические выключатели HMF 10 кА характеристика С Hager

Все категории

Характеристики

  • Соответствуют стандартам EN / IEC 60698-1 и EN / IEC 60947-2
  • Номинальные отключающие способности Icn=10кА, номинальные предельные наибольшие отключающие способности Icu=10кА
  • Номинальное напряжение 230/400В AC
  • С функцией разъединителя
  • Дополнительные контакты и расцепители общие с остальными модульными ВА
  • Винтовые зажимы до 70 мм² для жёстких однопроволочных кабелей
  • Ширина одного полюса около 26,25 мм
  • В рукоятки встроены блокировочные механизмы
  • Дополнительные быстро соединяемые клеммы до 6 мм² на выводах
  • Степень защиты IP20
  • Малые потери мощности
  • Система распределения зажимного усилия по сечению проводника
  • Поле маркировки с прозрачной защитой
  • Для создания маркировочных шильдиков существует специальное ПО Semiolog

Аксессуары к серии HMF

Картинка Артикул Название
MZ203

Расцепитель с шунтовой катушкой (независимый расцепитель) 230-415В AC, 110-130В DC,1М

Предназначен для дистанционного отключения защитного ВА путем управляющего воздействия на электромагнитную катушку независимого расцепителя (возможно импульсное управление).

MZ204

Расцепитель с шунтовой катушкой (независимый расцепитель) 12-48В AC/DC, 1М

Предназначен для дистанционного отключения защитного ВА путем управляющего воздействия на электромагнитную катушку независимого расцепителя (возможно импульсное управление).

MZ205

Расцепитель минимального напряжения 48V DC

Предназначен для отключения защитного ВА при заметном падении сетевого напряжения. Диапазон срабатывания: < 35% Un: отключение, 35% — 70% Un : отключение или удержание, > 70% Un: удержание. Сразу после подачи номинального сетевого напряжения возможно включение защитного ВА.

MZ206

Расцепитель минимального напряжения 230V AC

Предназначен для отключения защитного ВА при заметном падении сетевого напряжения. Диапазон срабатывания: < 35% Un: отключение, 35% — 70% Un : отключение или удержание, > 70% Un: удержание. Сразу после подачи номинального сетевого напряжения возможно включение защитного ВА.

MZ209

Расцепитель перенапряжения для MCB, RCCB, RCBO (до 63А), Un=230 В, расцепление при 266В, на дин рейку, ширина 1М

Предназначен для установки на ВА, АВДТ, УЗО, ВА с УДТ. Номинальное напряжение 230В 50/60 Гц. Расцепляет модульное защитное устройство при действующем напряжении Up = 266..294В 50/60 Гц в течение 10..100 мс.

MZN175

Запирающий механизм

Предотвращают несанкционированное включение, применяется на всех устройствах со стандартным рычагом управления.

S014

Висячий замок

MZN130

Изолирующая крышка выводов

Комплект крышек зажимов ВА серий HM (4 шт. )

MZN131

Межфазная перегородка

Набор межполюсных перегородок для ВА серий HM (3 шт.)

MZ202

Сигнальный контакт сигнализации аварийного отключения SD, 6А, 1НО+1НЗ,230В AC, 0.5М

Переключается в случае аварии, вызванной перегрузкой или КЗ, а также при дистанционном отключении при помощи независимого расцепителя и расцепителя минимального напряжения. При отключении защитного автомата по аварии, аварийный сигнал может быть отключён при помощи рычага на вспомогательном контакте (“Reset”).

MZ201

Блок-контакт сигнализации переключения СА, 6A, 1HO+1НЗ,230В AC, 0.5М

Переключается при срабатывании ВА вызванном перегрузкой или коротким замыканием, при отключении защитного автомата вручную, а также при дистанционном отключении при помощи независимого расцепителя и расцепителя минимального напряжения.

LZ060

Дистанционная проставка для отвода тепла

ВА серии HMF 1P

Картинка Артикул Название
HMF199

Автоматический выключатель 1P 10kA C-125A 1,5M

Автоматический выключатель 1P с отключающей способностью 10kA, характеристика C, номинальный ток 125A, ширина 1,5M

HMF180

Автоматический выключатель 1P 10kA C-80A 1,5M

Автоматический выключатель 1P с отключающей способностью 10kA, характеристика C, номинальный ток 80A, ширина 1,5M

HMF190

Автоматический выключатель 1P 10kA C-100A 1,5M

Автоматический выключатель 1P с отключающей способностью 10kA, характеристика C, номинальный ток 100A, ширина 1,5M

ВА серии HMF 2P

Картинка Артикул Название
HMF280

Автоматический выключатель 2P 10kA C-80A 3M

Автоматический выключатель 2P с отключающей способностью 10kA, характеристика C, номинальный ток 80A, ширина 3M

HMF290

Автоматический выключатель 2P 10kA C-100A 3M

Автоматический выключатель 2P с отключающей способностью 10kA, характеристика C, номинальный ток 100A, ширина 3M

HMF299

Автоматический выключатель 2P 10kA C-125A 3M

Автоматический выключатель 2P с отключающей способностью 10kA, характеристика C, номинальный ток 125A, ширина 3M

ВА серии HMF 3P

Картинка Артикул Название
HMF380

Автоматический выключатель 3P 10kA C-80A 4,5M

Автоматический выключатель 3P с отключающей способностью 10kA, характеристика C, номинальный ток 80A, ширина 4,5M

HMF390

Автоматический выключатель 3P 10kA C-100A 4,5M

Автоматический выключатель 3P с отключающей способностью 10kA, характеристика C, номинальный ток 100A, ширина 4,5M

HMF399

Автоматический выключатель 3P 10kA C-125A 4,5M

Автоматический выключатель 3P с отключающей способностью 10kA, характеристика C, номинальный ток 125A, ширина 4,5M

ВА серии HMF 4P

Картинка Артикул Название
HMF480

Автоматический выключатель 4P 10kA C-80A 6M

Автоматический выключатель 4P с отключающей способностью 10kA, характеристика C, номинальный ток 80A, ширина 6M

HMF499

Автоматический выключатель 4P 10kA C-125A 6M

Автоматический выключатель 4P с отключающей способностью 10kA, характеристика C, номинальный ток 125A, ширина 6M

HMF490

Автоматический выключатель 4P 10kA C-100A 6M

Автоматический выключатель 4P с отключающей способностью 10kA, характеристика C, номинальный ток 100A, ширина 6M

⚡ Классификация автоматических выключателей

В этой статье расскажем о назначении и отличиях между автоматическими выключателями бытового (и аналогичного) назначения и общего назначения

Заказать проверку автоматов

Классификация автоматических выключателей

В этой статье расскажем о назначении и отличиях между автоматическими выключателями бытового (и аналогичного) назначения и общего назначения

Вызвать лабораторию!

Автор: Валерий Карпов

Инженер электроизмерительной лаборатории «ЭлектроЗамер»

Автоматические выключатели делятся на две основные группы: автоматические выключатели бытового и аналогичного назначения и автоматические выключатели общего назначения. Ниже мы рассмотрим основные характеристики этих автоматов.

Автоматические выключатели бытового и аналогичного назначения

Основные параметры защиты этих автоматов определяются номинальным током (уставкой) In аппарата защиты и его характеристикой. Данные выключатели выпускаются в соответствии с ГОСТ Р 50345-2010 (МЭК 60898-1:2003).

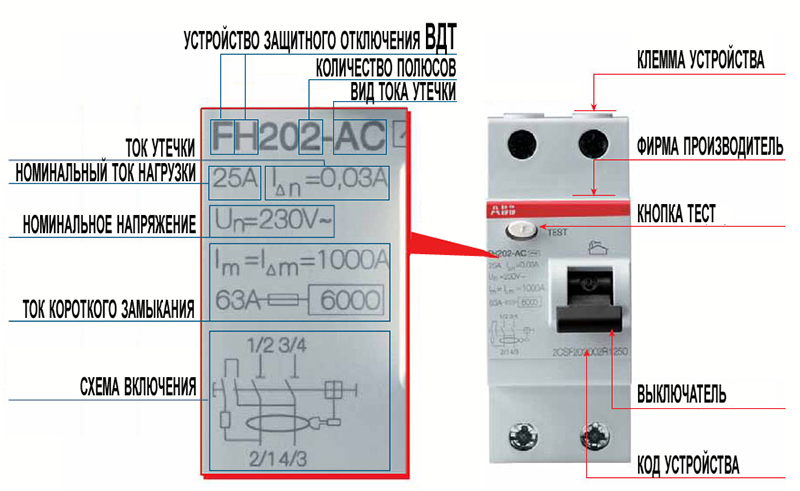

Модульные автоматы бытового назначения

Характеристика автомата определяет зависимость токов срабатывания электромагнитного расцепителя мгновенного действия и, соответственно, область применения данного типа автомата. Хар-ка обозначается латинскими буквами AB, A, B, C, D, K, L, Z. Наибольшее распространение в быту получили автоматические выключатели с хар-ками B, C, D. Ранее в электроустановках ЖКХ часто применялись автоматы с хар-кой L, токи срабатывания которых укладывались в диапазон токов автоматов с характеристикой C.

Зависимость токов мгновенного расцепителя от номинального тока (уставки) In аппарата защиты и его характеристики указана в следующей таблице:

Для чего предназначены автоматические выключатели с различными характеристиками?

Итак, для чего же нужно столько разных видов автоматических выключателей с различными характеристиками? Рассмотрим типовые (рекомендуемые) варианты применения вышеуказанных автоматов.

  1. MA – характеризуется отсутствием теплового расцепителя, параметры мгновенного расцепителя соответствует характеристике A. Рекомендуется для защиты от токов короткого замыкания цепей, имеющих отдельную защиту от токов перегрузки. Например, цепей питания электродвигателей с установленными в них максимально-токовыми реле.
  2. A – характеризуется минимальными токами срабатывания. Рекомендуется для защиты отходящих линий большой протяженности и полупроводниковых устройств.
  3. B – рекомендуется применения в осветительных цепях общего назначения, но не подходят для цепей, имеющих много приборов с импульсными блоками питания (например, светодиодное освещение), так как многие блоки имеют значительный пусковой ток.
  4. C – как правило используется в цепях общего назначения с умеренными пусковыми токами (например, для питания бытовых приборов).
  5. D – рекомендуется для защиты цепей с наличием активно-индукционной нагрузкой (например, цепей питания электродвигателей). Также могут использоваться для обеспечения селективности защиты распределительных сетей, когда по каким-либо причинам нельзя повышать/понижать номинальный ток аппарата защиты.
  6. K – устанавливается в цепях с выраженной индуктивной нагрузкой.
  7. L – используется в электроустановках ЖКХ.
  8. Z – рекомендуется для защиты цепей питания электронных устройств.

Автоматические выключатели общего назначения

Основные параметры защиты этих автоматов аналогичны параметрам автоматических выключателей бытового и аналогичного назначения. Данные приборы защиты выпускаются в соответствии с ГОСТ Р 50030.2-99 (МЭК 60947-2-98).

Ассортимент выпускаемых и находящихся в эксплуатации автоматических выключателей общего назначения, их конструкции, характеристики и функции весьма разнообразны. При проведении испытаний для правильной установки токов уточняются время-токовые характеристики по справочникам или технической документации завода-изготовителя.

Автоматы общего назначения в литом корпусе, Schneider Electric NS

Автоматические выключатели общего назначения с микропроцессорными расцепителями

В последнее время всё более широкое распространение получают электронные расцепители с микропроцессорным управлением (микроконтроллером).

Они имеют возможность точной настройки основных параметров аппарата защиты:

  • уровень рабочего тока защиты
  • время защиты от перегрузки
  • время срабатывания в зоне перегрузки с функцией «тепловой памяти» и без нее
  • ток селективной отсечки
  • время селективной токовой отсечки

Набор регулируемых параметров может варьироваться в зависимости от типа и назначения аппарата защиты. Также на многих автоматах имеется кнопка «Тест», позволяющая проводить периодическую проверку аппарата защиты потребителем.

Органы регулировки как правило выведены на лицевую панель аппарата защиты, что позволяет при проведении испытаний без лишнего труда понять, как настроены параметры защиты.

Кроме механических поворотных регуляторов разными производителями используются и электронные варианты панелей управления. Пример такого вида аппаратов защиты – автоматический выключатель Schneider Electric с электронным расцепителем и панелью управления:

Автомат с микропроцессорным расцепителем и электронной панелью управления, Schneider Electric NSX

Остались вопросы?

Проконсультируем вас по вопросам проверки расцепителей автоматических выключателей!

Связаться с нами

Файлы для скачивания

  • ПУЭ, глава 1.8

    Нормы приемо-сдаточных испытаний

  • ГОСТ Р 50571.16-2007

    Электроустановки низковольтные. Часть 6. Испытания

  • ГОСТ Р 50345-2010

    Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения

  • ГОСТ Р 50030.2-2010

    Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели

  • Пример протокола

    проверки автоматических выключателей

Рекомендуем следующие статьи


⚡ Приемо-сдаточные испытания электроустановок и электрооборудования


⚡ Эксплуатационные испытания электроустановок и электрооборудования


⚡ Проверка срабатывания расцепителей автоматических выключателей


⚡ Проверка расцепителей автоматов общего и бытового назначения


⚡ Приборы и устройства для проверки действия автоматических выключателей


Отзывы клиентов и рекомендательные письма

Ознакомьтесь с перечнем выполненных работ, отзывами, рекомендательными и благодарственными письмами наших клиентов

Посмотреть отзывы

Цены на услуги электролаборатории

Ознакомьтесь c нашим прайс-листом, единичными расценками, узнайте больше про ценообразование услуг электроизмерительной лаборатории

Узнать про цены

Приглашаем другие лаборатории присоединиться к сообществу

Мы создали чат, в котором уже общаются несколько десятков электролабораторий. Если вы занимаетесь испытаниями электроустановок, узнайте, чем этот чат может быть вам полезен

Узнать о чате

Кривые отключения MCB — кривые отключения B, C, D, K и Z

MCB (миниатюрный автоматический выключатель) — это устройство с возможностью повторной настройки, предназначенное для защиты цепи от коротких замыканий и перегрузок по току. Кривая срабатывания автоматического выключателя (кривые B, C, D, K и Z) говорит нам о номинальном токе срабатывания миниатюрных автоматических выключателей. Номинальный ток срабатывания — это минимальный ток, при котором МСВ мгновенно отключится. Требуется, чтобы ток отключения сохранялся в течение 0,1 с.

Содержание

Определение

Кривые отключения MCB, также известные как характеристика отключения I-t, состоят из двух частей, а именно, части перегрузки и части короткого замыкания. Раздел перегрузки описывает время отключения, необходимое для различных уровней токов перегрузки, а раздел короткого замыкания описывает мгновенный уровень тока отключения MCB.

Подробнее: Миниатюрный автоматический выключатель (MCB) — принцип работы

Кривая отключения класса B

MCB с 9Характеристики отключения 0003 класса B срабатывает мгновенно, когда ток, протекающий через него, превышает номинальный ток в 3–5 раз. Эти автоматические выключатели подходят для защиты кабеля.

Кривая отключения класса C

Автоматический выключатель с характеристиками отключения класса C срабатывает мгновенно, когда ток, протекающий через него, превышает номинальный ток в 5–10 раз. Подходит для бытового и жилого применения и электромагнитных пусковых нагрузок со средними пусковыми токами.

Кривая срабатывания класса D

Автоматический выключатель с характеристиками срабатывания класса D  срабатывает мгновенно, когда ток, протекающий через него, превышает номинальный ток в пределах от 10 (за исключением 10) до 20 раз. Подходит для индуктивных и моторных нагрузок с высокими пусковыми токами.

Кривая отключения класса K

Автоматический выключатель с характеристиками отключения класса K срабатывает мгновенно, когда ток, протекающий через него, превышает номинальный ток в 8–12 раз. Подходит для индуктивных и моторных нагрузок с высокими пусковыми токами.

Кривая отключения класса Z

Автоматический выключатель с характеристиками отключения класса Z  срабатывает мгновенно, когда ток, протекающий через него, превышает номинальный ток в 2–3 раза. Эти типы автоматических выключателей очень чувствительны к коротким замыканиям и используются для защиты высокочувствительных устройств, таких как полупроводниковые устройства.

Кривая отключения класса A

Автоматический выключатель с характеристиками отключения класса A  срабатывает мгновенно, когда ток, протекающий через него, превышает номинальный ток в 2–3 раза. Как и автоматические выключатели класса Z, они также очень чувствительны к коротким замыканиям и используются для защиты полупроводниковых устройств.

Автоматические выключатели с классом кривой срабатывания B и классом кривой срабатывания C являются наиболее часто используемыми. Автоматические выключатели с кривыми срабатывания класса C можно найти в распределительных щитах освещения в жилых и коммерческих зданиях. Он срабатывает, как только ток возрастает в 5-10 раз по сравнению с номинальным током. Автоматические выключатели класса B используются для защиты электронных устройств, таких как ПЛК, источники питания постоянного тока и т. д. в панелях управления. Он срабатывает, как только ток возрастает в 3-5 раз по сравнению с номинальным током.

В некоторых приложениях частые пики тока возникают в течение очень короткого периода времени (от 100 мс до 2 с). Для таких применений должны использоваться автоматические выключатели класса Z. Автоматические выключатели класса Z используются в цепях с полупроводниковыми приборами.

Важность типов кривых срабатывания MCB

Важно выбрать соответствующий номинальный ток MCB и кривую срабатывания, чтобы защитить цепь от повреждения во время неисправностей. Следовательно, необходимо рассчитать ток короткого замыкания и пусковой ток перед выбором соответствующего номинала автоматического выключателя. Если выбранный номинал MCB намного выше требуемого, то в случае неисправности он может не сработать. Точно так же, если MCB недооценен, это может вызвать ложные срабатывания, например, даже пусковые токи или пусковые токи могут отключить MCB.

Внешний инструмент выбора: https://new.abb.com/low-voltage/solutions/selectivity/tools-support/curves

Кривые отключения для других автоматических выключателей

Все автоматические выключатели, такие как MCCB, ACB, VCB и т. д. имеют свои характеристики отключения. Единственное, что может не следовать классификации, как у MCB. Кроме того, типы кривых автоматических выключателей не одинаковы для всех типов автоматических выключателей. Оно варьируется от одного типа автоматического выключателя к другому и зависит от многих конструктивных факторов.

Узнать больше о MCB:

  • Что такое MCB?
  • Миниатюрный автоматический выключатель (MCB) – Принцип работы
  • Что такое номинал кА для MCB и MCCB?

Статьи по теме:
1. Различие между автоматическим выключателем и автоматическим выключателем
2. Различие между контакторами и реле
3. Различие между устройствами плавного пуска и частотно-регулируемым приводом
4. Различие между автоматическим выключателем и ВДТ
5. Различие между автоматическим выключателем и автоматическим выключателем 81BO 90 Разница между RCCB и RCBO
7. Разница между MPCB и MCCB

Метки MCB, Switchgear

Copyright © 2022 Electrical Classroom. Защищено законом о защите авторских прав в цифровую эпоху
Продолжая использовать этот веб-сайт, вы соглашаетесь с нашей политикой в ​​отношении файлов cookie.
Посмотреть политику конфиденциальности Посмотреть карту сайта

Основы кривой поездки, часть 2

Доступны дополнительные опции! Звоните
801-532-2706

  • Меню продукта

  • Инженерные решения
  • Производители

  • Образование
  • Услуги панели

Дом

Образовательная серия

Основы кривой отключения, часть 2

Образовательная серия

Антенны Образование

Прерыватели и предохранители

Аккумуляторы Образование

Кабели, провода и сборки Образование

Корпуса Образование

Ethernet и сетевое образование

Блок управления двигателем

Промышленные панели управления Обучение

Обучение аппаратному обеспечению панели

Блоки питания Образование

Реле Образование

Солнечное образование

Обучение работе с сигналами и преобразованием сигналов

Клеммные колодки Обучение

Trip_Curve_Basics___Part_2.pdf

Расшифровка:

[0m:4s] Привет, я Джош Блум, добро пожаловать в очередной видеоролик из серии образовательных материалов RSP Supply. Если вы обнаружите, что эти видео полезны для вас, это, безусловно, поможет нам, если вы поставите нам большой палец вверх и подпишитесь на наш канал.
[0m:15s] В сегодняшнем видео мы хотим продолжить нашу короткую серию, в которой мы узнаем об основах кривых срабатывания и взаимосвязи с автоматическими выключателями. Для наших целей мы конкретно говорим о миниатюрных автоматических выключателях, которые обычно используются в промышленности. В нашем последнем видео мы кратко рассказали о функциях автоматического выключателя и различных факторах, позволяющих автоматическому выключателю срабатывать в определенный момент. Этими различными факторами являются время и текущий уровень.
[0m:46s] Мы узнали, что взаимосвязь между этими двумя точками данных определяет, сработает автоматический выключатель или нет.
[0m:53s] Мы также узнали, что кривая срабатывания — это просто графическое представление ожидаемого поведения устройства защиты цепи.

[1m:3s] Наконец, мы узнали, что, поскольку существует множество различных типов электрических нагрузок, для разных приложений необходимо использовать различные типы автоматических выключателей. Если вы еще не видели это видео. Мы свяжем его в описании ниже. В этом видео мы хотим более подробно рассмотреть три наиболее распространенных типа кривых срабатывания, используемых во многих различных устройствах защиты, таких как автоматические выключатели.
[1m:30s] Мы надеемся, что к концу этого видео ваше понимание различных типов кривых поездки расширится. Имейте в виду, что если у вас когда-либо возникнут вопросы о конкретном типе защитного устройства, которое вы должны использовать для своего приложения, вам потребуется обратиться за помощью к квалифицированному специалисту, чтобы убедиться, что вы следуете всем кодам и рекомендациям. С учетом сказанного давайте подробнее рассмотрим различные типы кривых поездки и то, что отличает их друг от друга. Три наиболее распространенных типа кривых срабатывания, которые сегодня используются во многих различных автоматических выключателях, — это кривая B, кривая C и кривая D. Давайте посмотрим на каждую из этих кривых и некоторые определяющие характеристики, чтобы мы могли узнать, как они работают и в каких ситуациях используются. Давайте сначала посмотрим на устройства защиты, используя кривые B.

[2 м: 20 с] Выключатели криволинейного типа обычно срабатывают быстрее.
[2m:26s] Величина тока, необходимая для срабатывания выключателя кривой B, меньше, чем у других автоматических выключателей, особенно в отношении скачков тока, таких как короткие замыкания и удары молнии, или других ситуаций, когда вы можете увидеть большой скачок мощности из-за короткого замыкания. период времени.
[2m:44s] Обычно выключатели типа кривой B используются с резистивными нагрузками, такими как нагревательные элементы.

[2m:51s] Это связано с тем, что риск повреждения оборудования и потенциальной угрозы безопасности с этими типами нагрузок может быть намного выше. Кроме того, резистивные нагрузки обычно не испытывают бросков тока. Таким образом, использование выключателя обеспечивает высокий уровень защиты, а также позволяет избежать неприятных срабатываний.
[3m:11s] Одно важное замечание по поводу того, что нужно разрушить кривую:
[3m:14s] они не рассчитаны на защиту ветвей. Эти выключатели внесены в список UL 1077, что означает, что они предназначены только для дополнительной защиты.
[3m:26s] Следующий тип выключателя, о котором мы поговорим, — это защитное устройство с кривой D.
[3m:31s] Устройствам, использующим характеристики D-кривой, обычно требуется более высокий ток для срабатывания. Они также позволят этому току течь в течение более длительных периодов времени, прежде чем выключатель сработает.
[3m:44s] Эти типы автоматических выключателей очень распространены в ситуациях, когда электрические нагрузки испытывают большие скачки пускового тока, когда они находятся под напряжением.

[3m:54s] Этот пусковой ток очень распространен в индуктивных нагрузках, таких как двигатели.

[3m:59s] Размер двигателя также определяет, какой пусковой ток проходит через защитное устройство. Особенно при больших индуктивных нагрузках. Очень часто можно увидеть, как используются прерыватели кривой D. Эта задержка срабатывания автоматического выключателя позволяет произойти броску тока, а затем, как только уровни тока снизятся и нормализуются, двигатель или нагрузка смогут нормально работать без срабатывания автоматического выключателя.

[4m:26s] Если для этих типов нагрузки используется неправильный тип выключателя, у вас будут частые неприятные отключения используемого выключателя. Последний тип кривой, о котором мы поговорим, — это устройства, использующие характеристики кривой С. Как и следовало ожидать, устройства защиты с кривыми C находятся где-то между устройствами с кривыми B и D.
[4m:48s] Автоматические выключатели C-образной характеристики очень часто используются для средних и малых индуктивных нагрузок, а также для катушек цепей освещения панелей управления и многих других типов электрических нагрузок.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
