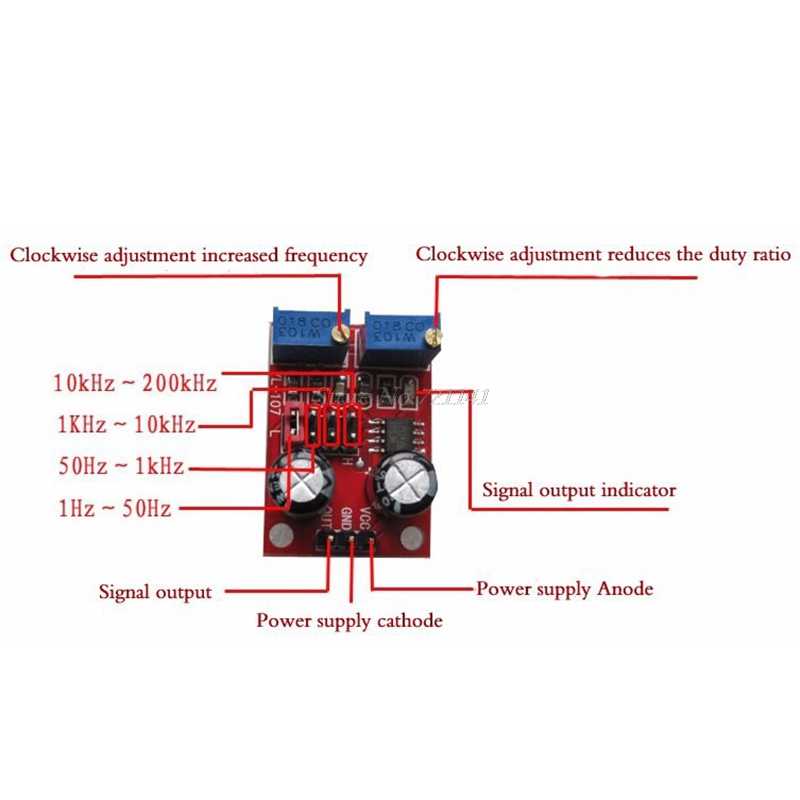

Модуль YL-107 NE555 — генератор прямоугольных импульсов с регулировкой частоты и скважности

Доставка из г. Днепр

47.40 грн

Купить

Інтернет-магазин «Електроніка»

NE555 генератор импульсов, плата

Доставка из г. Полтава

по 48.1 грн

от 2 продавцов

48.10 грн

Купить

USCompany

Генератор прямоугольных импульсов сигналов NE555

На складе

Доставка по Украине

50 грн

Купить

ФОП Носуль С. А. работает nosul.com.ua

Генератор импульсов сигналов на чипе NE555, модуль для Arduino

На складе в г. Николаев

Доставка по Украине

35 грн

Купить

Інтернет-магазин техніки та електроніки

Генератор прямоугольных импульсов сигналов NE555 2000-03634

На складе в г. Ровно

Доставка по Украине

50 грн

Купить

ПОЛЕЗНЫЕ МЕЛОЧИ

Модуль генератора импульсов на NE555

На складе

Доставка по Украине

26. 70 грн

Купить

Магазин «Солдер»

Модуль генератора импульсов управления для шагового двигателя

Доставка по Украине

205 грн

Купить

Магазин «Солдер»

Генератор прямоугольных импульсов на NE555

Доставка по Украине

48.18 грн

40.15 грн

Купить

РАДІОМАГ ПРОМ

Генератор прямоугольных импульсов сигналов NE555

Доставка по Украине

86 грн

80 грн

Купить

ІНТЕРНЕТ-МАГАЗИН «Доставлено «

Модуль генератор импульсов на NE555

Доставка по Украине

37 грн

Купить

Электро Радио Груп — 1-й магазин электрики и радиоэлектроники

Импульсный генератор NE555

Доставка из г. Львов

27.60 грн

Купить

amper.cf

Генератор прямоугольных импульсов сигналов NE555

На складе в г. Ровно

Доставка по Украине

45 — 254 грн

от 2 продавцов

45 грн

Купить

Магазин «Freedelivery»

Генератор імпульсів сигналів на чипі NE555, модуль для Arduino

Доставка из г. Черкассы

45 грн

Купить

Магазин Радіодеталей

Модуль генератор імпульсів регульований NE555

На складе в г. Сумы

Доставка по Украине

45 грн

Купить

Интернет-магазин «Мега-Радиодетали»

Мультивибратор на основе таймера 555 серии

В цифровой технике применяются генераторы прямоугольных импульсов, которые относятся к классу релаксационных генераторов.
Релаксационные генераторы преобразуют энергию источника постоянного тока в энергию электрических колебаний.
Важно отметить,что в генераторе гармонических колебаний LC-типа происходит непрерывный обмен энергией между конденсатором и катушкой контура,
то в релаксационном генераторе в течение одной части периода энергия запасается в реактивном элементе только одного типа, обычно в конденсаторе.

К релаксационным генераторам относятся мультивибраторы, которые могут работать в автоколебательном ждущем режимах, деления частоты.
В автоколебательном режиме колебания генерируются непрерывно. В ждущем режиме генератор «ожидает» поступления запускающего сигнала,
с приходом которого выдает один импульс. Именно эти режимы в цифровых устройствах используются наиболее часто.
Мультивибраторы выпускают в виде монолитных интегральных микросхем, выполняют на операционных усилителях, цифровых интегральных схемах,
а также на дискретных компонентах. Простой генератор прямоугольных сигналов можно построить на микросхеме серии 555 (аналог 1006ВИ1).

Микросхема представляет собой таймер для формирования импульсов напряжения от нескольких микросекунд до десятков минут.
Микросхема предназначена для применения в стабильных датчиках времени, генераторах импульсов, широтно-импульсных, частотных и фазовых модуляторах,
преобразователях напряжения и сигналов, ключевых схемах, исполнительных устройствах, в системах управления, контроля и автоматики.
Таймер состоит из двух операционных усилителей, используемых в качестве компараторов, и RS триггера.
Кроме того, предусмотрен инвертирующий выходной буфер, обеспечивающий достаточно высокую нагрузочную способность.
Всего несколько внешних элементов, подключенных к микроосхеме, могут изменять параметры сигнала (форму, частоту и д.р.) в широких пределах.

Основные параметры сигналов,формируемых мультивибратором:

Частота повторения импульсов (F) — это количество импульсов, генерируемых в течении одной секунды.

Период импульсной последовательности (Т) – это время импульса t_H, сложенное со временем паузы t_L: T = t_H + t_L = 1/F

Скважность(Q) импульсной последовательности — это отношение периода к длительности импульса: Q = T/t_H (Q > 1)

Обратная величина скважности — это коэффициент заполнения (D).

D = t_H/T. Коэффициент может быть выражен в процентах: D = (t_H / T) * 100%

Длительность прямоугольного импульса определяется на уровне 50% его амплитуды.

Время нарастания импульса t_r — это интервал времени, измеренный между моментами, когда амплитуда изменяется от 0.1 до 0.9 установившегося значения.
Между этими же уровнями измеряется и время спада импульса t_f. Сигнал идеальной формы имеет значение равное нулю для t_r и t_f.

На рисунке приведена схема мультивибратора и формулы для определения параметров сигнала.
Используются внешние время задающие элементы: R_A, R_B, C_p, а амплитуда напряжения равна напряжению питания микросхемы и составляет 5-12 Вольт.

Формулы:

T = 1/F

T = t_H + t_L = 0.693 • (R_A + 2R_B) • C_p

t_H = 0.693 • (R_A + 2R_B) • C_p

t_L = 0.693 • (R_B) • C_p

R_A = t_L / 0.693 • C

R_B = t_H / 0.693 • C — R_B

Для расчета временных характеристик сигнала и соответственно значений элементов R_A, R_B, C_p
укажите требуемую частоту сигнала и установите длительность импульса.

t_H

t_L

 %

Перемещайте ползунок в пределах периода чтобы установить длительность импульса или введите его значение.

U, напряжение (B)

F, частота

ГцкГц

*D: коэффициент заполнения;

*Q: скважность импульсной последовательности

Внимание! Пользователям устаревших браузеров полный функционал не доступен!

Расчетные значения:

U_CC = 12 B

R_A = 0.0

R_B = 0.0

C_P = 0.0

Поиск микросхемы на сайте

Найти на сайте

Поиск резисторов на сайте

Внимание! Производители объединяют резисторы в серии или ряды: E6, E12, E24…

Для подбора компонента будет использована серия E24.

R_A =

Найти на сайте

R_B =

Найти на сайте

Поиск конденсаторов на сайте

C  =

0. 15 мкФ

*

Подбор компонентов по результатам расчета имеет рекомендательный характер.

Проверяйте технические характеристики компонента или изделия.

Обнаружили ошибку или неточность в работе калькулятора? Сообщите нам об этом.
Соблюдайте технику безопасности во время работы с электронными компонентами!

Простые схемы генератора импульсов 555 | Протестировано

Это схема генератора импульсов или стандартный генератор нестабильного мультивибратора или автономная схема с использованием таймера IC555, NE555, LM555. Мы используем его для цифровых логических схем. IC-555 — это популярный простой в использовании малогабаритный разъем с 8 контактами. Он объединяет аналоговые и цифровые чипы. Для базового использования требуется источник питания от 5 до 15 В, максимальное напряжение питания от 16 до 18 В, потребляемый ток около 10 мА, а максимальный выходной ток составляет 200 мА. Максимальная выходная частота составляет 500 кГц.

Существует множество способов использования IC555 . Мы можем использовать их в трех различных типах генераторов:
(1) Нестабильный генератор мультивибраторов
Если частота превышает 1 цикл в секунду, это генератор (генератор импульсов или генератор прямоугольных импульсов).
Но частоты ниже 1 цикла в секунду это ВРЕМЯ ЗАДЕРЖКИ.
(2) Моностабильный (ONE-SHOT) меняет состояние только один раз за импульс запуска
(3) Генератор, управляемый напряжением (VCO)

Теперь мы узнаем о генераторах импульсов с IC-555 ниже базовой схемы.

Простой 555 таймер схемы осциллятора

За части, которые вам понадобятся

Высокая мощность 555 Генератор импульсов

Частота управления генератором импульсов с использованием цифрового IC

. Генератор шума высокого тона с использованием IC-555

Похожие сообщения

Простая схема нестабильного генератора с таймером 555

В приведенной выше схеме. Прежде всего ток от источника питания течет к конденсатору-C1 заряжается через резистор-R1 и R2, затем напряжение в конденсаторе достигает 2/3 напряжения питания, вывод 6 определяет это напряжение, вызывает отключение контакта 7 это напряжение на землю (0 В).
Таким образом, конденсатор-C1 разряжается через резистор-R2 до тех пор, пока его напряжение не составит 1/3 от питающего и контакт 2 не обнаружит это напряжение, а контакт 7 не соединится (выключится). C1 будет заряжаться, и напряжение на нем снова возрастет, чтобы повторить цикл.

Верхний резистор предотвращает повреждение контакта 7 из-за короткого замыкания на 0 В, когда контакт 6 обнаруживает напряжение питания 2/3.
Его сопротивление меньше R2 и не входит в синхронизацию осциллятора.

Выходная частота будет примерно 1 кГц, а рабочий цикл 50-50,
Частотный выход (F) = 1/{(R1+2R2)*C1}.

Единицы измерения в формуле в омах, фарадах, секундах и герцах. Эта формула намного проще, чем у предыдущей схемы.

Предположим, что R1 = 1 кОм, R2 = 10 кОм и C = 0,1 мкФ. Результат приблизительно равен 900 Гц

Детали, которые вам понадобятся

R1: 100 кОм, 1/4 Вт Допуск резисторов: 5 %
VR1, 0 МОм Потенциометр
: Керамические конденсаторы 0,01 мкФ 50 В
IC1: Таймер NE555

Мы используем идею простого генератора импульсов 555 для построения многих схем, например ниже

Генератор импульсов высокой мощности 555

Если вы ищете импульсный генератор с высоким током. Это схема генератора импульсов высокой мощности, которая может вам понравиться.

Основным компонентом которого является таймер IC-555 в качестве генератора, а LM350T обеспечивает высокий ток до 3 А макс.

Как это работает

Как вы видите в Простой генератор импульсов . Который имеет нормальный ток максимум 200 мА.

Однако вы можете увеличить выходной ток до 3А.

В первый раз думаем использовать силовой транзистор-2N3055 (популярный во все времена компонент) для увеличения тока вверх.

Но у нас есть лучший выбор, чтобы использовать другую микросхему, LM350T. Это регулятор постоянного тока при токе 3 А, поэтому производительность выше, чем у 2N3055.

На рисунке ниже мы по-прежнему используем NE555 в качестве интегральной схемы для генерации генератора прямоугольных импульсов.

Которые мы можем настроить частотный выход с помощью вращения VR1-100K. Затем сигнал поступает с выходного контакта на предварительный драйвер, транзистор 2N2222. Для управления работает adj lead микросхемы LM350T.

При наличии высокого напряжения с выхода идет импульс тока около 3А.

Таким образом, друзья меняют значение R5 для контроля уровня выходного напряжения в минимальном 1,25В на высокое напряжение в районе 15В.

Из-за того, что эта схема использует вход (напряжение источника питания около 5В – 15В)

Другие идеи, если вам нужен выходной ток всего 1А. Можно использовать LM317T, он дешевле LM350T.

Частота управления генератором импульсов с помощью цифровой ИС

Эта цепь обеспечивает непрерывность импульсного сигнала. Мы называем это схемой нестабильного мультивибратора. Таймер 555-IC1 работает с VR1, R1, R2 и CT. Значение CT при выборе схемы электронного переключателя IC2 номер 4066. Электронный переключатель с 4 встроенными IC 2.

Управление электрическим контактом переключается (ON), Входное напряжение положительное или логическая «1» на контрольный штифт. Контакт 13, 5, 6 или 12.

Если контакт управления на массу. Переключатель выключен (OFF). Переключает каждый, чтобы отделить работу независимо друг от друга, а не сортировать.
И входящий (IN), и выходной (OUT) могут быть взаимозаменяемы.

Поэтому разумно переключить значение C значений. При входном сигнале на логику цифровых схем, двоичный код «0» на «1».

Когда я включаю управление либо логической «1», либо электрическим контактом переключателя, то постукиваю по нему. Конденсатор, подключенный к контактному переключателю, подключен к контактам 2 и 6 микросхемы IC1. Для определения частоты с помощью VR1, R1 и R2.

Иногда это может быть управляющая логика «1», а не контакт. Делает так, чтобы конденсатор был подключен параллельно, а не как вариант. Вместимость будет увеличена. Введение C вместе. Схема может уменьшить или увеличить значение R1, R2. Или для удобства можно вообще отрегулировать сопротивление VR1. Импульс сигнала отправляется на контакт 3 выходного сигнала IC1. Чтобы войти в схему, такую ​​как схема подсчета, разделить или подключиться к динамику. Издавать звук или сигнал.

The danger beep circuit using IC-555

Tone Burst Generator using LM555

Annoying high pitch noise generator using IC-555

1. Audio generator is controlled by light
2. Tapping morse code circuit
3. Цепи звуковой сигнализации таймера 555

---

Модуль генератора импульсов 555, принцип работы

ИС таймера 555 представляет собой интегральную схему, которая используется в различных схемах таймеров, генераторах импульсов и генераторах. Сердцем модуля является микросхема таймера 555, которая подключена как нестабильный мультивибратор, генерирующий импульсы от 4 Гц до 1,3 кГц.

Эту схему можно использовать в любом проекте, требующем положительных импульсов.

Для демонстрации работы на выходе микросхемы используется светодиод для визуальной индикации выходных импульсов.

Выходную частоту импульсов можно регулировать с помощью потенциометра. Схема может работать от любого напряжения от 5 до 15 вольт постоянного тока.

Детали

ИС таймера 555 представляет собой интегральную схему, которая используется в различных схемах таймеров, генераторах импульсов и генераторах. Сердцем модуля является микросхема таймера 555, которая подключена как нестабильный мультивибратор, генерирующий импульсы от 4 Гц до 1,3 кГц.

Эту схему можно использовать в любом проекте, требующем положительных импульсов.

Для демонстрации работы на выходе микросхемы используется светодиод для визуальной индикации выходных импульсов.

Выходную частоту импульсов можно регулировать с помощью потенциометра. Схема может работать от любого напряжения от 5 до 15 вольт постоянного тока.

Необходимые предметы

Для этого проекта нам нужно:

• 1 x 555 Таймер IC
• 1 x 10 мкф конденсатор
• 1 x 1Kω сопротивления и
• 1 x 10 кОм потенциометр

Схема.

Соединив контакты 2 и 6, мы переводим таймер 555 в нестабильный режим. Нестабильный режим заставляет таймер 555 перезапускать себя, создавая поток импульсов [ШИМ-сигналы], пока он подключен к источнику питания.

Контакт номер 3 является выходным контактом. Изменяя значения R1, R2 и C3, мы можем изменить частоту выходных импульсов, генерируемых на выводе № 3.

Как это работает

Рабочее напряжение цепи составляет от 5В до 15В постоянного тока.

Как обсуждалось ранее, таймер 555 генерирует сигналы ШИМ при установке в нестабильный режим путем соединения контактов 2 и 6 вместе.

Во время каждого цикла конденсатор C3 заряжается через оба резистора R1 и R2, но разряжается только через резистор R2, так как другая сторона R2 подключена к контакту 7 разрядной клеммы.

Изменение значений R1, R2 и C3 приведет к изменение частоты выходных импульсов или другой коэффициент заполнения прямоугольной волны, выходящей из контакта 3.

Изменяя значение R2, мы можем изменить продолжительность цикла ВЫКЛ.

В этой конфигурации время включения зависит от резистора R1, левой стороны потенциометра и конденсатора C3, а время выключения зависит от конденсатора C3 и правой стороны потенциометра.

Теперь давайте рассчитаем выходную частоту и коэффициент заполнения выходного сигнала.

В моей установке сопротивление R1 = 1 кОм, R2 = 10 кОм и конденсатор C = 10 мкФ

Есть много онлайн-калькуляторов для расчета этого онлайн. Ссылку на один из нестабильных калькуляторов я приведу в описании ниже: https://ohmslawcalculator.com/555-astable-calculator

Давайте сначала рассчитаем значение t1 или время «зарядки конденсатора во включенном состоянии», которое равно 0,693(R1 + R2 ) * C3. Соединяя значения, мы получаем 76,23 миллисекунды.

Теперь для времени разрядки конденсатора в состоянии «OFF» или t2 нам нужно умножить 0,693 на R2 и C3, что даст нам значение 69,3 миллисекунды.

Далее, общее периодическое время T равно t1 + t2, что составляет 145,53 миллисекунды.

Таким образом, выходная частота ƒ составляет 6,871 Гц.

Что дает значение рабочего цикла 52,38%

Если вы хотите иметь больший контроль над зарядкой и разрядкой, используйте более высокое значение для R2 (100K) и более низкое значение для R1 (1K). Таким образом, у вас будет 99% контроль над сопротивлением зарядки и разрядки в цепи.

Максимальный выходной ток этой ИС составляет 200 мА, поэтому для управления более высокой токовой нагрузкой до 1 А мы должны использовать транзистор, такой как BD135.
