Форум светодиодный прожектор: Передовые системы освещения — FORUM LED DISANO Мощный светодиодный прожектор для стадионов

Передовые системы освещения — FORUM LED DISANO Мощный светодиодный прожектор для стадионов

Описание

FORUM LED — новейшая разработка компании DISANO, не имеющая аналогов на 2017 год по мощности и эффективности.

Корпус, рама: из литого под давлением алюминия, с рёбрами охлаждения.
Констукция (2/3 модуля LED) : штампованная из литого под давлением алюминия, снабжена гнездом для крепления опорной скобы.
Позволяет осуществлять наводку отдельных модулей с углом наклона +/- 20° к горизонтальной оси самого модуля.
Oптическая система: из металлизированного поликарбоната V0 с высокой световой отдачей.
Рассеиватель: калёное ультрапрозрачное стекло толщ. 4мм, стойкое к перепадам температур и ударопрочное.
Окраска: многоуровневый процесс. Порошковой краской на основе полиэфирной смолы, стойкой к коррозии и атмосфере с повышенным содержанием соли.
Отделка экологически чистой акриловой краской, устойчивой к действию УФ лучей.
Электрооснастка: питание 220-240В 50/60Гц; внешний драйвер IP66, установленный на светильник в модификации с 1-2 LED модулем.

Оснастка: оцинкованная и окрашенная скоба. Модификация с одним LED модулем комплектуется кабелем с герметичным (IP66) соединителем для быстрой установки.
Устройство защиты, отвечающее стандарту МЭК 61547, для защиты LED модуля и блока питания от перенапряжений.

Два способа работы:
— дифференциальный: устройство защиты между проводниками, т.е., фазным проводом и нейтралью.
— обычный: устройство защиты между проводниками, фаза/земля (L/N), к «земле» или корпусу светильника, если последний относится к классу II и установлен на металлическую опору.
По запросу: Диммируеиый 1-10В (20 — 100%) или DALI.

Покрытие испытано в уксуснокислом соляном тумане в соответствии с требованиями стандарта UNI EN ISO 9227 Испытания на коррозию в искусственной атмосфере.

LED: коэффициент мощности: ≥0,92.
LED 4000K — 108900lm — CRI 70 — 713W — 700mA — Surge Protector 6/6kV
LED 5700K — 98070lm — CRI 90 — 713W — 700mA — Surge Protector 6/6kV
LED 4000K — 169950lm — CRI 70 — 1270W — 1200mA — Surge Protector 6/6kV
LED 5700K — 152960lm — CRI 90 — 1270W — 1200mA — Surge Protector 6/6kV

Стабильность светового потока
70% — 120. 000h — (L70B20) — 700mA version
70% — 70.000h — (L70B20) — 700mA version
80% — 100.000h — (L80B10) — 1200mA version
80% — 50.000h — (L80B10) — 1200mA version

Производство DISANO, Италия

Характеристики

  • Прожектор оснащается мощными светодиодами Led Cree
  • Светодиодные чипы смонтированы на специальном алюминиевом радиаторе для эффективного охлаждения.
  • Цветовая температура 4000, 5700 К.
  • Блок питания имеет высокий КПД и долговечность, смонтирован внутри корпуса.
  • Прожектор работает в сетях 220 — 240V / 50Hz
  • Коэффициент мощности > 0.92.
  • Класс электроизоляции — I.
  • Степень защиты — IP66.
  • Защита от внешних воздействий — IK08.
  • Климатическое исполнение УХЛ1.
  • Низкий коэффициент пульсации <3%
  • Прибор имеет защиту от скачков и импульсов напряжения до 4/6 кВ.
  • Прибор изготовлен из алюминиевого сплава открашен в серый цвет.
  • Масса: 9,50 — 28,50 кг (в зависимости от конкретной модификации)

Фотометрия

Прибор имеет ряд фотометрических характеристик:

  • симметричная MS 30°
  • симметричная M 40°
  • симметричная W 60 °
  • cимметричная XW  120 °
  • aсимметричная  max. 50° (для FORUM LED 3 MODULES 9-ть асимметричных характеристик)
  • ротосимметричная узкая XS 17°
  • ротосимметричная узкая S 17°

Мощности и световой поток:

  • Forum LED 1 MODULE
    — 237W, 36300Lm
    — 367W, 51000Lm
    — 423W, 56650Lm
  • FORUM LED 2 MODULE
    — 475W, 72650Lm, 4000K, CRI 70
    — 475W, 65520Lm, 4000K, CRI 80
    — 475W, 72650Lm, 5700K, CRI 70
    — 475W, 65520Lm, 5400K, CRI 90
    — 735W, 102000Lm, 4000K, CRI 70
    — 735W, 91680Lm, 4000K, CRI 80
    — 735W, 102000Lm, 5700K, CRI 70
    — 735W, 75600Lm, 5400K, CRI 90
  • FORUM LED 3 MODULE
    — 713W, 108900Lm, 4000K, CRI 70
    — 713W, 81000Lm, 5700K, CRI 90
    — 1270W, 16995Lm, 4000K, CRI 70
    — 1270W, 126400Lm, 5700K, CRI 90



Файлы

Модификации и каталожные данные FORUM LED.

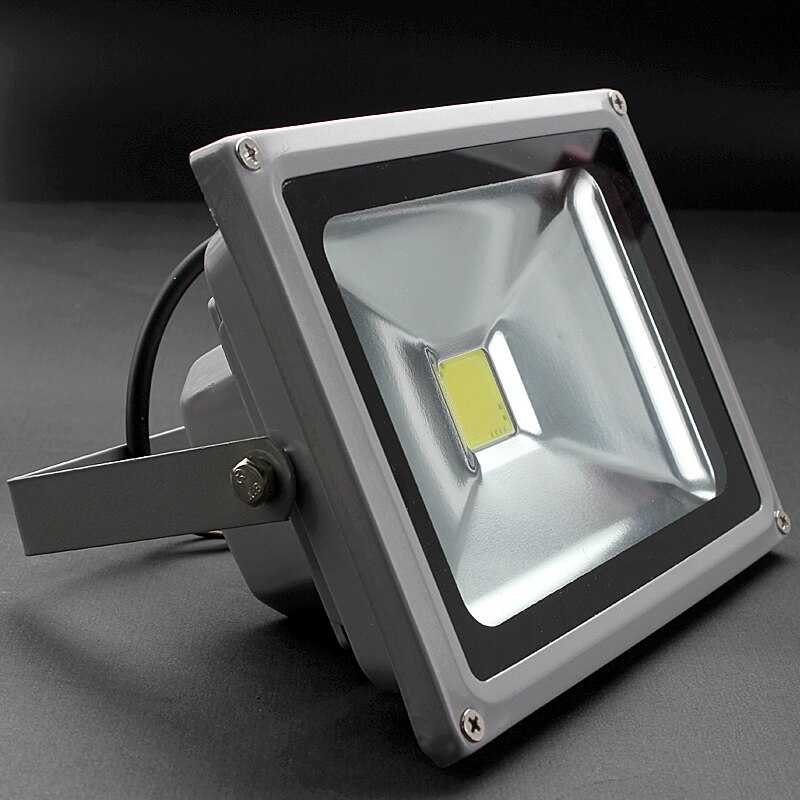

Сравниваем светодиодные прожекторы, качественный и ширпотреб

В жизни и интернете вы достаточно часто встречаете слово «ширпортеб». Обычно так говорят про дешевые и некачественные товары. В этой статье постараюсь дать определение этому термину на примере уличных светодиодных прожекторов.

Модель Наносвет ART.L401, предоставлена магазином http://ledroid.ru

Выбрать качественный сложно даже для меня при наличии большого опыта. Ассортимент светотехники в интернет-магазинах очень большой, и обычному покупателю практически не возможно сделать объективный выбор, особенно в первый раз.

Диодный рынок в России еще не сформировался, поэтому продается много некачественных светильников, ламп и лент. По сравнению с лампочками накаливания список характеристик значительно вырос и теперь недостаточно учитывать только мощность источника света.

Предварительно прочитайте обзор светодиодного прожектора IP65 Наносвет, чтобы вам было понятно проводимое сравнение.

Содержание

  • 1. Какие бывают производители
  • 2. Характеристики образцов
  • 3. Чем ширпотреб хуже?
  • 4. Срок службы ширпотреба
  • 5. Видео про аналогичную модель Jazzway
  • 6. Мощность
  • 7. Внешний вид
  • 8. Световой поток
  • 9. Нагрев
  • 10. Нагрев на примере лампы
  • 11. Блок питания
  • 12. Выводы

Какие бывают производители

Производители в России делятся на 2 группы.

Первая группа, это Российские торговые марки.

Сюда относятся большинство брендов с китайским происхождением, например ASD, Jazzway и другие. Полный список есть в разделе «производители». Они ничего не изобретают и не проектируют, берут готовую китайскую светотехнику и лепят на неё свой логотип и бренд. Наверняка вы замечали, что одна и та же светодиодная лампа продается под разными названиями, вот это и есть ширпотреб. Чтобы победить конкуренцию на диодном рынке, у ширпотребной светотехники начинают завышать характеристики от 10% до 30%, проще говоря, обманывают своих покупателей. Больше продаж будет у того, кто лучше обманет.

Например, торговая марка ASD. Неделю назад писал обзор светодиодной лампы ASD на 11 Ватт, у них мощность оказалась на 25% ниже заявленной, световой поток на 20% меньше.

Вторая группа, Российские производители.

Это компании, которые самостоятельно разрабатывают светотехнику и затем производят на китайских заводах. Из 130 отечественных производителей, только несколько имеют производство в России. Другие на родине имеют только лабораторию или небольшой цех, чтобы называться российскими. Nanosvet относится ко второй группе.

Характеристики образцов

По сравнению с миниатюрным светодиодным прожектором от Наносвета на 40W, образец от ИЕК выглядит внушительно и промышленно. Большинство неопытных читателей скажут, что большой будет светить гораздо лучше, чем его соперник.

В таблице приведены характеристики заявленные производителями.

Наносвет ART. L401 IEK СДО01-50
Мощность 40 Вт 50W
Коэффициент мощности 0,9 0,9
Световой поток 4000лм 4000лм
Светоотдача 100 лм/вт 80 лм/вт
Питание 165 – 220V
Коэффициент пульсаций
Цветовая температура 5000К 6500К
Размеры 184х84х111мм. 287х143х237
Диммирование нет
Индекс цветопередачи >70 >70
Влагозащищенность IP65 IP65
Угол свечения 90° 120°
Материал Алюминий
Срок службы 30000ч. L70 65000ч.
Температура среды от -30° до +40° от -45° до +50°
Масса, нетто 802г. 2660г.
Гарантия 2 года 1год
Цена 4500руб 2300руб

Чем выше цветовая температура света, тем выше эффективность светодиода Люмен на Ватт. Поэтому китайцы в бюджетную продукцию чаще всего ставят led чипы на 6500К, это холодный свет с голубым оттенком. Эффективность теплого на 3000К будет в среднем на 5-10% ниже, при равных условиях с холодным.

Чем ширпотреб хуже?

Многим интересно будет знать, чем отличается светодиодный прожектор Наносвет ART.L401 от других недорогих, которые дешевле в 2 раза, а мощность такая же. При правильном выборе современной светотехники требуется учитывать световой поток и срок службы. Поэтому у дешевой (ширпотребной) светотехники указывается полный срок службы, а не эффективный.

Чем они отличаются:

  • эффективным сроком эксплуатации считается период времени до снижения яркости до 70% от первоначального, обозначается «L70» или LM70;
  • за полный срок службы количество Люмен может упасть до 40% от начального, до уровня керосинки, производитель не нигде не пишет L

Рассмотрим на примере диодных прожекторов для уличного освещения:

  • Наносвет ART. L401, – 30000ч. L70
  • IEK СДО01-50, – заявлено 65000ч,а по стандарту L70 будет только 10000ч.

Еще одна разновидность на большом количестве SMD чипов. Основные недостатки:

  1. чем больше электронных элементов, тем ниже надежность;
  2. у большого количества будет большой разброс по параметрам;
  3. высокая вероятность непропайки или плохого теплоотвода у SMD диода.

Срок службы ширпотреба

..

Нашел на образец от IEK слабенькую документацию, но срок службы в ней не указан, а ведь это один из важных параметров. Пересмотрел весь их сайт, модельный ряд  светильников для улицы у них большой, но этот параметр вообще нигде не нашел. Значит, есть что скрывать, чтобы не врать, решили просто не писать. Это натуральный китайский маркетинг, плохое не указывать, чтобы не портить впечатление. Только на коробке написано 65.000ч. На коробке может быть написано что угодно, ведь это не технический паспорт на изделие.

По моему опыту и судя по цене IEK, мощный COB светодиод самого низкого качества. Ширпотреб собирают только из низкокачественных комплектующих, многократно проверял начиная от ламп до светильников. Его эффективное время эксплуатации до общепринятых L70 составит 10.000ч, максимум 15.000ч. Поэтому ни дают гарантию 1 год. За это время он проработает 8800ч, соответственно поменять его гарантии никто не успеет.

Если на коробке или документации светотехнического прибора не указан стандарт L70 (L80, LM70), значит указан полный срок работы. И практически невозможно определить его эффективное время работы.

Обещанные 65000ч он никак не сможет проработать, по стандарту LM70 ориентировочно будет 10 тыс.ч. Дорогие и качественные промышленные светодиодные светильники на led  Osram, с источниками питания на японских комплектующих работают 50-70т.часов.

Про эту модель от IEK нашел много отзывов, включая специалистов по освещению и электриков. Спецы ставят один диагноз, очень плохие комплектующие из-за которых прожекторы дохнут в течение первого года. В основном требуется замена COB матрицы. Кто работал с китайскими одноразовыми COB и SMD, тот знает.

Видео про аналогичную модель Jazzway

У коллеги электрика нашел видео про разборку такой же ширпотребной модели от Jazzway. По сути они выпускаются на одном китайском заводе с минимальными отличиями, комплектующие одинаковые.

Мощность

Энергопотребление получилось 49W, всего на 1W меньше, чем обещали.

Внешний вид

Почти у каждого производителя есть модельный ряд светодиодных прожекторов в таком корпусе как у ИЕК, отличаются только названием и маркировкой. Они не заморачиваются с конструкцией, за 5 лет она никак не изменилась, хотя технологии ушли значительно вперед. Размеры и масса большие, расход сплава из силумина (алюминия) большой, и составляет немалую часть от общей цены изделия.

Габариты Наносвета меньше в 3,3 раза, масса тоже меньше в 3,3 раза. Получается сочетание хорошей мощности и компактности.

Световой поток

Светоотдача большого диодного прожектора для улицы на уровне 80лм/вт, что соответствует самым простым и дешевым светодиодам. Китайцы специалисты по выпуску подделок и одноразовых led чипов, из-за которых светотехника у них стоит дешево и работает не долго.

Образец ART.L401 обещает 100 лм/вт для всего led прожектора. При его тестировании в предыдущем обзоре было измерено, что на сложной линзе теряется 17% светового потока. Эффективность самого COB светодиода на уровне 145 лм/вт. То есть, установлен качественный, мощный и долговечный КОБ.

Измеренные характеристики

Состояние Наносвет ИЕК
Обещано люмен 4000лм 4000лм
Прогретый 4263лм 3900лм
Снижение после прогрева 9% 7%
Светоотдача изделия 106,5 лм/вт 79,5 лм/вт
Без линзы, без стекла 5175лм 4490лм
Светоотдача LED 145 лм/вт 102 лм/вт

Посчитаем параметры для IEK СДО01-50:

  • 4490лм – 3900лм = 590лм теряется при прохождении через закаленное стекло;
  • 590лм / 4490лм = 13% потери в процентах на защитном стекле;
  • 3900лм / 49W = 79,5 лм/вт;
  • 49W * 0,9 (КПД драйвера) = 44W мощность на светодиодной матрице;
  • 4490лм / 44W = 102 лм/вт

Любая самая прозрачная оптика у светотехники забирает минимум 7-8% света. Это из учебника по светотехнике.

Процент снижения количества люмен у Наносвета мог бы быть меньше на 2%-3%. Замеры проводил до разборки. После снятия линзы узнал, что COB светодиод плохо прикреплен с радиатору, из-за чего нагревается сильнее.

Нагрев

Интересные результаты получены при измерении температуры СДО01-50:

  • корпус светодиода 133°;
  • кристаллы светодиода 135° — 140°
  • рядом  67°.
  • 133° — 67° = 66°

Полученные результаты показывают, что у пятидесятиватника большие проблемы с теплоотводом. Разница между радиатором и чипом 66°, то есть почти в 2 раза. Кристаллы греются еще сильнее, примерно на 5° — 10° больше. Для недорогих современных элементов температура кристалла может быть до 110°, например у Samsung, LG, Hoglitornic. А тут мы видим приличный перегрев кристаллов, что сильно снижает уменьшает период работы. От перегрева не спасает даже большая система охлаждения, производитель COB чипа на 50W сильно сэкономил на отводе тепла.

Термопасты намазано много, прикручено на 4 шурупа. Но с боку видно небольшую щель между пластиной чипа и корпусом светильника. Поверхность на которую ставиться чип достаточно неровная, шероховатая.

Нагрев на примере лампы

Чтобы объективно оценивать полученные значения, сравним температурные режимы светодиодов с лампочкой АСД. Современная и дешевая диодная лампа ASD на 11W (реально 8W) популярного формата по результатам тестов имеет следующие параметры.

Параметр Заявлено Измерено
Световой поток 900лм 718лм
Эксплуатации 30.000ч. 15.000ч. LM70
Деградация 10% за 5.000ч
Температура корпуса led 100°
Нагрев кристалла 110°
Пирометр показывает усредненную температуру для измеряемого участка. Площадь кристалла очень не большая по сравнению с самим корпусом led чипа. Поэтому добавляем 10°.

У лампы получил эффективную работу в 15000ч, у IEK СДО 01-50 температура светодиода на 30° выше. Можно сделать выводы, что он протянет примерно 10000ч. в лучшем случае.

Блок питания

Источник тока, драйвер

Мало кто из вас знает, что время работы светодиодного драйвера (блока питания) тоже ограничено. Драйвер собирается с использованием электролитических конденсаторов которые подвержены высыханию и потере емкости.

Часы работы электролитических конденсаторов:

  1. обычный работает 10 тыс.ч.;
  2. хороший 10-30 тыс.часов;
  3. лучшие японские 50 тыс.ч.

На фото правильный драйвер в герметичном корпусе

Пример плохого и негерметичного драйвера

Большую роль играет и герметичность источника тока (драйвера), если плата не залита герметиком или компаундом, то в ближайшее время она подвергнется воздействию влаги. Это приедет к выходу из строя и необходимости полной замены питания.

Выводы

Покупать дешевые (ширпотребные) led лампы, светильники и прожекторы можно только в одном случае, если вы их будете использовать редко и большую часть времени они будут у вас где-нибудь пылиться. Низкое качество повышает вероятность преждевременного выхода из строя, из-за проблем с блоком питания или ледом.

Если не знаете, как сделать правильный выбор, то лучше потратьте немного времени на консультацию у специалиста, потраченное время многократно окупится. Как говорил Генри Форд: «Я не настолько богат, чтобы покупать плохие вещи».

Наносвет ART.L401 показал отличные технические характеристики, в 3 раза меньше, в 3 раза легче, меньше энергопотребление, больше световой поток. По моим расчетам точно проработает в 3-4 раза дольше своего большого соперника. Он, несомненно, стоит своих денег, приобрести можно в магазине http://ledroid.ru

Надеюсь, вам понятно какими параметрами необходимо оперировать при выборе действительно хорошей светотехники.
