Флюс и канифоль: в чем разница? Разъяснят опытные электрики

Зачем необходим флюс (канифоль) при пайке

Содержание

• 1 Виды и характеристики
• 2 Различия между сплавами
• 3 Лучшие заменители
• 4 По каким характеристикам выбрать состав

Во многих отраслях промышленности для соединения твердых материалов применяется такой способ, как пайка. Качественная работа зависит от наличия инструмента, оборудования и расходных материалов, одним из которых является флюс. Те, кто в детстве посещал кружок радиолюбителя или любил паять в домашних условия, знает, что такое флюс и зачем он нужен.

Флюс представляет собой особый сплав материалов, обладающий лёгкой структурой и применяемый для соединения двух разных материалов. При этом целесообразнее использовать вещество, подходящее для конкретного материала. То есть, определённый состав для эмалированных металлов, и совершенно другой – для соединения медных предметов.

Но те, кто впервые столкнулся с процедурой, не совсем понимают, для чего нужна канифоль при пайке. Знакомые с детства янтарные кусочки являются самым распространённым флюсом. От их применения пайка получается качественнее и быстрее. Благодаря канифоли припой лучше контактирует с поверхностями обоих материалов.

Задачи флюса при пайке таковы:

• подготовить поверхности двух изделий;
• очистить поверхность от различных плёнок и жиров;
• снизить поверхностное натяжение в припое.

При использовании сплава увеличивается площадь контакта соединяемых предметов, что способствует прочному контакту. А также вещество продлевает срок службы спаянных элементов, потому что предотвращает образование новых процессов окисления в местах соединения. Вот зачем нужна канифоль и другие виды. Узнав, что это такое, следует разобраться с классификацией сплава.

Содержание

1. Виды и характеристики
2. Различия между сплавами
3. Лучшие заменители
4. По каким характеристикам выбрать состав

Виды и характеристики

Сплавы для соединения классифицируются по тому, как воздействуют на элементы до, во время и после пайки. Та же канифоль, как и многие составы на её основе, относится к группе малоактивных флюсов. Если для чего такой флюс и нужен, то при пайке микросхем, где возможности состава полностью реализуются. Сплав хорошо удаляет тонкие оксидные плёнки с медных, латунных и других поверхностей. Но при этом не становится причиной возникновения коррозии из-за минимальной активности. При необходимости улучшить свойства канифоли вещество соединяют со скипидаром или спиртом. В итоге получают бескислотные или нейтральные виды. Такой вид часто применяется во время ремонта радиоэлектроники, а также при её производстве. В таких целях выбирается именно этот сплав, потому что флюс является диэлектриком и не образует утечек тока.

Если к канифоли добавляется кислота, то получается третий вид – активированный. Чаще всего в сплав входят органические кислоты и аминовые соединения в малых дозах. С его помощью удаётся соединить медные детали, а также серебряные, железные и никелевые.

Активные флюсы, в состав которых входит соляная кислота, используется для соединения изделий из железа. Но если к ней добавить хлористый цинк, то получается «флюс паяльный». Такой состав выпускается не только в промышленности, но и в домашних условиях.

Он подходит для пайки элементов из серебра, меди и железа. Но флюс категорически запрещён для использования в радиоэлектронике. Потому что сплав обладает высокой электропроводимостью и химической активностью.

Флюсы также бывают антикоррозийными и защитными. Первый вид предназначен для удаления коррозии с поверхности элемента, а второй не допускает образования окислов на уже обработанной поверхности. Коррозийные флюсы рекомендуется применять, если поверхности обоих изделий подвержены появления ржавчины. В их состав входят такие вещества, как:

• салициловая кислота;
• технический вазелин;
• этиловый спирт;
• триэтаноамин.

Защитные флюсы – это знакомый всем вазелин, воск, сахарная пудра и оливковое масло.

Различия между сплавами

Припои и флюсы различаются также по физическому состоянию на жидкие, твёрдые и пастообразные. Благодаря такому разнообразию способы применения значительно расширяется. Например, жидкими славами обрабатывать труднодоступные места изделий, чтобы защитить от окисления. Зато количество подачи пастообразных флюсов легче проконтролировать при паянии.

Другой фактор, по которому различают сплавы – это температура. Существуют вещества, которые проявляют активность при высокой температуре, а есть другая группа, которая плавится при минусовой температуре. Тугоплавкий состав прочнее соединяет изделия. Но есть один нюанс из-за высокой температуры плавления состав может повредить саму деталь и вывести её из строя.

Флюсы, которые плавятся при температуре от 50 до 400 градусов, относятся к группе легкоплавких. Именно их применяют в радиоэлектронике. В состав флюсов входит свинец, олово и другие элементы. У каждого вида сплавов есть своё назначение, с учётом которого и нужно выбирать флюс для определённой работы.

Так, твёрдый флюс следует использовать для пайки изделий с большим диаметром, а мягкие сплавы подходят для соединения тонких поверхностей. Если требуется ремонт металлической посуды, то лучше отдать предпочтение «паяльному флюсу» — раствору цинка с соляной кислотой.

Преимущества сплавов заключается в предохранении ранее очищенных металлических поверхностей от окисления, а также соединении припоя с подготовленной поверхностью. Проверить, так ли уж необходим флюс, можно, если один раз попробовать спаять два разных изделия без вспомогательного материала.

Лучшие заменители

Применяемые в промышленности или профессиональными мастерами составы крайне редко можно обнаружить у простого обывателя в квартире. Но что делать, если возникнет необходимость в пайке. Чем заменить флюс? Одно из самых распространённых веществ – это растворённый в воде аспирин. Состав легко приготовить в домашних условиях – достаточно растолочь одну таблетку и высыпать порошок в ёмкость с водой. Полученный раствор используется как обычный жидкий флюс.

Другой заменитель – это уксусная или лимонная кислота. Эффективность флюсов, приготовленных в домашних условиях, ниже, чем оригинальных, но определённых показателей с ними добиться можно.

Использование концентрированной соляной кислоты – вот что улучшит показатели. Важно только аккуратно обращаться с кислотой, поскольку она опасна для здоровья. Паяемые изделия с помощью такого состава не должны быть тонкими.

Приготовить флюс в домашних условиях можно из ортофосфорной кислоты, которая продаётся в магазине и имеет неплохие показатели. Она прекрасно снимает окислы, жировые налёты и различные плёнки.

По каким характеристикам выбрать состав

Применяемые флюсы выбирают в соответствии со следующими требованиями:

• способности к растяжке;
• прочности;
• способности проводить ток и тепло.

Вещество для пайки выбирается исходя из типа соединяемого металла, температуры как самого сплава, так и достигаемой во время процедуры. Нужно учитывать ещё прочность и устойчивость элементов к коррозии. Выбирая паяльные сплавы, следует использовать те, у которых удельный вес меньше. Тогда припой вытеснит флюс на поверхность изделия при нанесении.

Если выбираются паяльные флюсы для транзисторов, то применяются сверх лёгкоплавкие составы. Максимальная температура, при которой они активизируются, составляет 150 градусов.

Выбираем флюс для пайки — radiomir96.ru

Сначала надо разобраться что такое флюс. Флюс это вещество, которое позволяет горячему жидкому припою смачивать места пайки. После остывания припоя образуется пайка. Если это сделать без флюса, то получится холодная пайка, которая может отвалиться сразу или со временем. Все флюсы в горячем состоянии проявляют кислотные свойства. Многие являются кислотами и при обычной температуре, например ортофосфорная кислота, паяльная кислота. Чем выше кислотные свойства во время пайки тем сильнее флюс, качественнее и быстрее будет пайка. Вот список выпускаемых нами флюсов в порядке увеличения их активности. Чем больше номер тем выше активность флюса.

• Канифоль

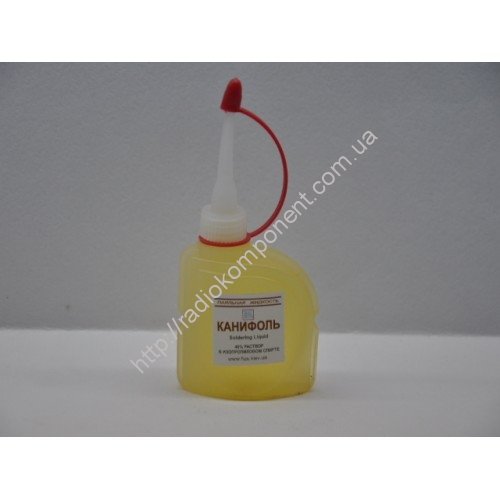

• Жидкая канифоль
• Флюс паста
• Жидкая канифоль LUX
• канифоль гель
• канифоль гель актив
• ЛТИ-120
• Глицерин гидразиновый флюс
• ФИМ
• Ф-34
• Паяльная кислота
• Ортофосфорная кислота
• Ф-64

А значит ли это, что можно взять самый сильный флюс и спаять всё? Увы нет. Например самый сильный флюс выпускаемый нами это Ф-64 — флюс для алюминия и он имеет соответствующую для этого химию. А вот для пайки меди самой сильной окажется «Ортофосфорная кислота». Но в остальном, если Вам не хватает активности флюса, надо посмотреть на этот список и взять более активный, следующий по номеру. Отрезвит от выбора слишком активного флюса и список безопасности остатков:

• Паяльная кислота
• Ортофосфорная кислота
• Ф-64
• Ф-34
• ФИМ
• Глицерин гидразиновый флюс
• ЛТИ- 120
• Жидкая канифоль LUX
• Канифоль гель Актив
• Канифоль гель
• Жидкая канифоль
• Флюс паста
• Канифоль

Самый высокий номер — самый безопасный флюс. Надо понимать, что выбирая более активный флюс Вы увеличиваете опасность окисления места пайки. Но даже остывающая канифоль может создавать на полированной меди зеленоватый налёт.

Выбор флюса по теме пайки

1. Пайка радиодеталей небольшого размера на печатную плату.

Если все детали залужены то Вам подойдёт Жидкая канифоль или ЛТИ-120. Удалять остатки не требуется, но добейтесь их высыхания т. к. жидкие остатки могут иметь мегоомные сопротивление. Жидкую канифоль может заменить флюс паста, благодаря своей пастообразной форме и не сохнущей основе она имеет некоторые преимущества. Остатки безопасны, но трудны в удалении. Современным средством замены Жидкой канифоли и флюс пасты является Канифоль гель. Обладая всеми преимуществами обоих флюсов он, состоя из видоизменённой канифоли, так же легко удаляется как Жидкая канифоль., при этом обладает более высокой активностью. Гелеобразной заменой ЛТИ-120 является Канифоль гель Актив. По структуре это Канифоль гель а по активности сравним с ЛТИ-120. Канифоль для пайки радиодеталей сегодня применяется уже достаточно редко. Стали широко применяются ЛТИ-120LUX и Жидкая канифоль LUX благодаря их модному свойству абсолютной смываемости водой. К закисшим радиодеталям лучше применить ЛТИ-120 или Канифоль гель актив, а так же новые флюсы ЛТИ-120LUX и Жидкая канифоль LUX.

2. Пайка радиодеталей небольшого размера на печатную плату.

Великолепно справляются с радиодеталями больших размеров канифольные активированные флюсы: ЛТИ-120 или Канифоль гель актив. Так же очень хорошо себя зарекомендовал флюс Глицерин гидразиновый, но после него надо обязательно отчищать места пайки с горячей водой от остатков глицерина. Остатки Глицерин гидразинового флюса не окисляют пайку и для деталей не связанных с электроникой деталей остатки допустимы, но на печатной плате возможны остаточные мега омные сопротивления.

3. Железо, медь, латунь. Детали небольшого размера.

Когда детали малы и к кислотным флюсам можно не прибегать берут Глицерин гидразиновый флюс или ЛТИ-120. Содержащие воду ЛТИ-120LUX и Жидкая канифоль LUX так же могут справиться с этой задачей. Частенько и флюс паста помогает. Иногда важнее не активность флюса а сколько времени он не испарится при температуре пайки, так как деталь ещё прогреть надо а за это время активный, но быстроиспаряющийся флюс испарится. Тут и пригождается флюсы на водной основе, такие как ЛТИ-120LUX и Жидкая канифоль LUX, Глицерин гидразиновый. Кроме того не сохнущие флюсы Канифоль гель Актив и флюс паста по той же причине что и водные могут весьма полезны. В отличии от водных флюсов они не шипят а красиво плавятся.

4. Железо медь латунь, оцинкованное железо. Массивные детали.

В таких случаях берут кислотные флюсы: Паяльную кислоту, Фим, Ортофосфорную кислоту. Кислотные флюсы начинают работать моментально и создаётся впечатление, что деталь нужно меньше греть. Это иллюзия, но она отражает насколько легче поддаются детали пайке при использовании кислотных флюсов. По активности Ортофосфорная кислота и Паяльная кислота более менее похожи. Флюс ФИМ обладает меньшей активностью. Различаются они по своим остаткам после пайки, а для таких активных кислотных флюсов это очень важно. Раньше всех начинают взаимодействовать с металлами остатки Ортофосфорной кислоты. Это тёмнно-серые налёты фосфатов. Но эти остатки достаточно стабильны и создают прочную фосфатную плёнку защищающую металл от окисления. Достаточно сказать что этой кислотой в автомастерских пользуются вместо ненадёжного в гаражных условиях цинкования. Фосфатные покрытия, получаемые таким образом, надёжно защищают железо от ржавчины. Чуть дольше проявляет себя Cl паяльной кислоты. Остатки это хлориды металла которые образуют некрасивые окислы. Если это железо, применяемое на открытом воздухе, то это может стать катализатором очага ржавчины. И на конец флюс ФИМ. Остатки его, в виду малого содержания ортофосфорной кислоты, мало корродийны, поэтому он хорошо подходит для чистых но активных паек. Вопрос который очень часто встаёт у людей паяющих активными флюсами: Что делать когда Вы паяете изделие и последний шов закрывает ёмкость? Часть флюса останется внутри и удалить его уже не получится. Ответ на этот вопрос был найден в советское время при запайке герметичных корпусов инфракрасных приборов для спутников. Последний шов выполнялся исключительно ортофосфорной кислотой. Количество подбиралось ровно столько, сколько необходимо для пайки. Флюс наносился заострённой размоченной в кислоте деревянной палочкой. Достаточность флюса определялась тем насколько разбрызгивается флюс. Проводились контрольные вскрытие после климатических испытаний. На внутренней стороне пайки, где удаление по причине не доступности не могло проводиться, остатки флюса образовывали стойкие фосфатные плёнки которые ни на что не влияли.

Из всего что я сказал понятно, удалять остатки надо. И если в случае с ортофосфорной кислотой удалять остатки необходимо из эстетических соображений, то в случае с паяльной кислотой это предотвратит дальнейшие неприятности. Как удалять остатки кислот? Идеально смыванием в большом количестве воды с кисточкой. Лучше после этого использовать средство Удалитель флюса, нейтрализующее кислотность остатков кислотных флюсов. Так же широко используется протирание влажной тряпочкой. Обычно двух трёх движений хватает. Но надо протирать ни как крошки со стола смахивают а с небольшим усилием, что бы пайка заблестела. Удаление канифольных флюсов лучше проводить «Растворителем канифоли», но можно использовать большинство растворителей продающихся в хозтоварах или спирт.

Пайка алюминия.

Существует множество «способов» как спаять алюминий. К примеру натереть под каким ни будь канифольным флюсом жалом паяльника и может быть припой в каком то месте пристанет к алюминию. Всё это больше похоже на добывания огня с помощью трута. Сегодня все пользуются зажигалками. И для пайки алюминия есть современный флюс Ф-64, который легко паяет алюминий просто как канифольный флюс паяет печатную плату. Но не увлекайтесь — паяя много включите вентиляцию. На абсолютно другой химии сделан флюс Ф-34. Он гораздо менее активный, но и во много раз более безопасен. Оба относятся к флюсам остатки которых требуют удаления.

Таблица сравнения флюсов

Флюс	Платы и маленькие радио детали	Платы и большие радио детали	Железо, медь, латунь, никел. железо. Детали не большого размера	Железо, медь, латунь, никель, оцинкованное железо.   Детали большого размера	Алюминий и его сплавы
Канифоль	Да, остатки можно не удалять	Возможно*, остатки можно не удалять	Возможно*, остатки можно не удалять	Нет	Нет
Жидкая канифоль	Да, остатки можно не удалять	Да, остатки можно не удалять	Возможно*, остатки можно не удалять	Нет	Нет
Флюс паста	Да, остатки можно не удалять	Да, остатки можно не удалять	Да, остатки можно не удалять	Возможно*, остатки можно не удалять	Нет
Флюс ЛТИ-120	Да, остатки можно не удалять	Да, остатки можно не удалять	Да, остатки можно не удалять	Возможно*, остатки можно не удалять	Нет
Канифоль-гель	Да, остатки можно не удалять	Да, остатки можно не удалять	Да, остатки можно не удалять	Нет	Нет
Глицерин гидразиновый	Да, остатки удалять	Да, остатки удалять	Да, остатки можно не удалять	Да, остатки можно не удалять	Нет
Флюс ФИМ	Применении не допустимо	Применении не допустимо	Да, остатки обязательно удалить	Да, остатки обязательно удалить	Нет
Кислота паяльная	Применении не допустимо	Применении не допустимо	Да, остатки обязательно удалить	Да, остатки обязательно удалить	Нет
Ортофосфорная кислота	Применении не допустимо	Применении не допустимо	Да, остатки удалить	Да, остатки можно не удалять**	Нет
Флюс Ф-34А	Применении не допустимо	Применении не допустимо	Применении не допустимо	Да, остатки удалить	Да, остатки удалить
Флюс Ф-64	Применении не допустимо	Применении не допустимо	Да, остатки удалить	Да, остатки удалить	Да, остатки удалить

 * Возможно, но, скорей всего потребуются технические ухищрения. Например может потребоваться значительно более мощный паяльник или в случае с быстросохнущим ЛТИ-120 придется его многократно наносить на место пайки, чтобы оно не закисло во время разогрева детали.

** Остатки ортофосфорной кислоты можно не удалять если Вас устраивает защитная фосфатизацию места пайки. Если паяемая деталь покрыта никелем, хромом или другими металлами и Вы хотите их сохранить, то необходимо оттереть остатки флюса влажной тряпкой, сразу после пайки.

Удаление остатков флюса.

Флюсы после пайки в большей части не нуждаются в удалении. Но существуют причины по которым флюсы всё же удаляют.

1. Флюсы удаляют если их остатки после пайки могут навредить паяемому изделию. Ото относится к паяльным кислотам и сильно активированным флюсам.

2. Флюсы удаляют если паяемые изделия будут эксплуатироваться в сложных метеоусловиях. Например легенда о создании ЛТИ-120 гласит, что радиотехническое оборудование поставляемое в одну тропическую страну, в некоторых вариантах легенды это комплексы ПВО во Вьетнаме, стало сбоить. Комиссия достаточно быстро нашла причину: оказалось остатки канифоли на платах при высоченных температурах и 100% влажности создают белый налёт гидратов, которые имеют ощутимые для приборов сопротивления. Тогда и был разработан ЛТИ-120 имеющий в своём составе не только активатор, но и мощный пасиватор убирающего у него все недостатки канифольных флюсов. Поэтому климатические условия и не уверенность в поведении остатков флюсов являются причиной их удаления.

3. Красивый вид изделия может страдать от остатков флюса, поэтому если покупатель видит пайку, то флюсы всегда удаляют.

Какой же должен быть идеальный флюс?

Активность должна быть такая что бы её хватало для всех типов паек. Безопасность остатков при этом не должна причинять никаких проблем.

Как видно из таблицы флюса, которым можно было бы паять и алюминий и печатные платы просто нет. Но есть несколько флюсов, которые имеют значительно более широкий диапазон и при этом имеют безопасные остатки. Это ЛТИ-120 и его аналоги. Есть у них и различия. Для менее теплоёмких деталей лучше подойдёт ЛТИ-120, но ему трудней будет паять более теплоёмкие детали — он быстрее испаряется. А ЛТИ-120 LUX наоборот при пайке мелких деталей вода в его составе может не значительно подтормаживать а при пайке больших деталей она даст явные преимущества. Канифоль гель Актив будет одинаково хорош для всех видов паек — он не содержит ни воду, ни быстро испаряющихся компонентов. Т. е. эти флюсы могут выполнять роль универсалов.

Для пайки металлических деталей всех размеров лучше подойдёт Ортофосфорная кислота. Не далеко от неё отстаёт и паяльная кислота с чуть более спорными характеристиками опасности остатков. Чистую пайку металлических деталей даст флюс ФИМ. Но если Вы смирились с тем, что надо отмывать пайки и большие размеры паять не собираетесь, то флюс «Глицерин гидразин» Ваш выбор. Он позволит спаять и мелкие радиодетали и средних размеров металлические конструкции с никелевым покрытием.

Для пайки алюминия Ф-64 остаётся не досягаемым фаворитом. Однако маленькие пайки могут быть чисто выполнены и куда менее активным Ф-34.

Классическая «Флюс паста» даёт прекрасные результаты при пайке радиодеталей, и может помочь при пайке разъёмов с различными покрытиями. «Канифоль гель» делая то же самое обладает высокой липкостью позволяя предварительно приклеивать не большие детали на себя.

Жидкая канифоль и канифоль прекрасно подходят для пайки не больших залуженных деталей на печатную плату. Кроме того они используются для залуживания.

Понимание пайки Часть 7: Канифольный флюс

Многие популярные сети ресторанов и продуктов питания повышают интерес к своей продукции, рекламируя «секретный» ингредиент. Однако они не единственные, кто полагается на секрет; пайка электронных компонентов на печатной плате также зависит от скрытого ингредиента. Совместная работа с припоем — это вещество, о котором многие не знают, которое называется флюсом, но без него мы не смогли бы надежно спаять ни одну деталь.

Припой представляет собой комбинацию металлических сплавов, которые после плавления сплавляют штырек компонента с металлической площадкой или отверстием на печатной плате для создания электропроводящего соединения. Флюс облегчает этот процесс пайки, очищая металлические поверхности перед их расплавлением. Различные типы флюса различаются по основным материалам, используемым для его создания, при этом канифоль является одним из наиболее распространенных вариантов, используемых при сборке печатных плат. Об этом секретном ингредиенте есть что рассказать; давайте рассмотрим использование канифольного флюса при сборке печатных плат.

Что такое Канифольный флюс?

Когда металл подвергается воздействию воздуха, на незащищенных поверхностях могут образовываться оксиды. В случае с электроникой эти оксиды могут препятствовать образованию хорошего паяного соединения во время сборки печатной платы. Чтобы облегчить процесс пайки, флюс используется для химической очистки металлических поверхностей путем удаления оксидов, а также любых других примесей. Флюс также способствует смачиванию припоя, что определяет, насколько хорошо расплавленный припой будет течь на соединяемые поверхности.

Флюсы для пайки электроники делятся на три категории: канифоль, водорастворимые (или органические кислоты) и не требующие очистки. Водорастворимые флюсы, изготовленные из органических материалов, отличных от канифоли, чрезвычайно активны при пайке. Это очень эффективно для подготовки поверхностей к пайке, но вскоре после этого требуется тщательная очистка и осмотр, чтобы предотвратить загрязнение флюсом или повреждение платы, если их не удалить своевременно. Флюс Noclean не требует очистки из-за своей низкой активности, но в результате он также не так эффективен при подготовке поверхностей к пайке.

Основной материал канифольного флюса состоит в основном из канифоли, извлеченной из сока сосновых деревьев. Он также содержит различные виды кислот в качестве активаторов, которые способствуют смачиванию расплавленного припоя за счет удаления оксидов из металла. Уровень активности этих кислот далее разделен на три категории канифольного флюса:

• R (канифоль): Это самая мягкая форма канифольного флюса, которая содержит наименьшее количество активаторов и предназначена только для чистого металла. поверхности. Благодаря низкому уровню активности этот канифольный флюс не оставляет вредных остатков во время пайки.
• RMA (мягко активированная канифоль): Эта категория содержит более высокий уровень активаторов, достаточный для очистки контактных площадок и отверстий печатных плат, а также контактов компонентов во время пайки. Этот флюс оставит некоторый осадок, который обычно не является проблемой.
• RA (активированная канифоль): Этот канифольный флюс содержит самые высокие уровни активаторов для очистки, а также оставляет наибольшее количество остатков после пайки.

В дополнение к канифоли и активаторам флюс также будет содержать другие растворители и добавки, облегчающие пайку и защищающие металл от коррозии. Теперь рассмотрим, как используется канифольный флюс в процессе пайки.

Использование флюса во время пайки

Канифольный флюс можно использовать для автоматизированной сборки печатных плат в зависимости от требований к печатной плате. При пайке волной припоя флюс обычно распыляется на печатную плату до того, как он пройдет над расплавленной волной припоя. В печатных платах, которые обрабатываются в печи для оплавления припоя, используется паяльная паста, состоящая из крошечных частиц припоя и липкого флюса, которые удерживают компоненты на месте до оплавления.

Канифольный флюс часто используется при ручной пайке, его можно найти в сердечнике намотанной паяльной проволоки. Припой с сердечником из канифоли помогает пользователю, гарантируя, что флюс распределяется в одинаковых количествах для применения припоя. Однако, если требуется больше флюса для больших площадей, жидкость или пасту можно нанести с помощью кисти, ватного тампона или специального аппликатора флюса. Канифольный флюс также можно найти в имеющихся в продаже ручках-дозаторах для дополнительного удобства.

После завершения пайки вы можете обнаружить остатки канифольного флюса на печатной плате, особенно если вы использовали флюс с более высоким содержанием активаторов. Небольшие остатки канифольного флюса часто остаются на плате после пайки, если только их удаление не требуется по эстетическим соображениям. Остаток, оставленный более активной канифолью или органическими водорастворимыми флюсами, может быть более агрессивным и должен быть удален. Обычно для этого используется деионизированная вода (ДИ). Помните, что нельзя злоупотреблять флюсом во время пайки, иначе у вас будет больше остатков, которые нужно очистить, чем ожидалось. Далее мы рассмотрим несколько передовых методов пайки, чтобы обеспечить желаемые результаты.

DFM для печатных плат HDI

Загрузить сейчас

Советы по получению наилучших результатов при пайке

Вышеприведенное обсуждение канифольного флюса предназначено для того, чтобы помочь вам создать наилучшие возможные паяные соединения при пайке проводов или компонентов вашей схемы. доска. Вот некоторые дополнительные основные советы по пайке, которые следует помнить:

• Прежде чем приступить к пайке, убедитесь, что поверхности, подлежащие пайке, максимально чистые, чтобы флюс не переполнялся.
• Установите паяльник достаточно высоко, чтобы полностью нагреть тип припоя, который вы используете.
• Добавьте дополнительный флюс к проводам, которые необходимо залудить, или к другим большим участкам платы, подлежащим пайке.
• Наконечником паяльника одновременно доведите до температуры две соединяемые поверхности, обычно контакт компонента и контактную площадку или отверстие печатной платы.
• Добавьте припой в нагретый шов, убедившись, что он течет и покрывает соединяемые поверхности.
• Когда закончите, удалите лишний флюс.

Внесение изменений в печатную плату — нормальная часть разработки нового проекта, но будьте осторожны. Ручная пайка сопряжена с риском повреждения платы простым движением паяльника. Возможно, лучший совет для пайки — это воспользоваться профессиональными услугами производителя вашей печатной платы для внесения необходимых изменений. Это гарантирует, что детали припаяны с прочным соединением и не будут повреждены окружающие области платы.

Канифольный флюс для пайки — Типы флюсовых канифольных флюсов и их классификация

Какие распространенные типы канифольных флюсов используются при пайке электроники?

Канифоль, неочищенная, канифоль слабоактивированная, активированная канифолью, водорастворимая

Что делает флюсовый припой?

Флюс удаляет поверхностные оксиды, песок и грязь с металлических поверхностей, тем самым улучшая качество интерметаллических связей. Флюс — это компонент, соединенный с прутком или проволокой для припоя, который очищает и грунтует металлическую поверхность перед пайкой.

Что такое ROL0 ?

RO означает канифоль, L означает низкую активность, а число 0 означает отсутствие обнаруживаемых галогенидов. безгалогенная паяльная паста на основе канифоли с низкой активностью относится к категории ROL0

В чем преимущество флюса для припоя?

Флюс снижает поверхностное натяжение, что обеспечивает равномерный поток припоя.

Канифольный флюс для припоя

Канифольный (R) флюс представляет собой комбинацию канифоли и растворителя, наиболее подходящую для чистых и легко поддающихся пайке поверхностей. Канифоль твердая, не проводящая и в целом устойчивая к коррозии. Остатки канифольного флюса можно оставить на сборке или удалить с помощью совместимого растворителя.

1. Большие провода
2. Только чистые и легко поддающиеся пайке поверхности

No Clean Solder Flux

No Clean (NC) Флюс сочетает в себе канифоль, растворитель и химический активатор. Флюс NC лучше всего подходит для легко припаиваемых поверхностей. Активность от низкой до умеренной и совместима со многими типами сборок. Прозрачный твердый осадок не является проводящим или коррозионно-активным. Удаление остатков возможно с помощью совместимого растворителя, но это сложнее, чем при использовании флюсов RMA.

• Большинство работ с печатными платами
• Предназначен для использования во многих сборках
• Более трудно удалить, чем флюсы RMA

Мягко активированный канифольный флюс для припоя (RMA)

Мягко активированная канифоль (RMA) флюс на основе растворителя, состоит из канифоли небольшое количество активатора. Флюс RMA часто малоактивен и лучше всего подходит для легко припаиваемых поверхностей. Прозрачный мягкий материал часто не вызывает коррозии и не проводит ток. Очистка зависит от активности флюса и рассматриваемого продукта при выборе подходящего растворителя.

Активированный канифолью флюс для припоя (RA)

Активированный канифолью флюс (RA) сочетает в себе канифоль, растворитель и агрессивные активаторы. Активность выше, чем у RMA для использования на окисленных поверхностях. Флюс RA вызывает коррозию, поэтому чувствительные узлы необходимо как можно скорее очистить с помощью совместимого растворителя, иначе существует риск повреждения электропроводящих характеристик.

• Лучше всего подходит для окисленных поверхностей
• Очистите как можно скорее после сборки

Водорастворимый (WS) флюс сочетает в себе органические кислоты, тиксотроп и растворитель. Уровни активности потока WS варьируются от отсутствия активности до очень высокой активности. Идеально подходит для пайки сложных поверхностей, включая нержавеющую сталь. Обратитесь к спецификации продукта, чтобы узнать об опасностях, связанных с коррозией и электропроводностью. Классификация пайки WS включает уровни активности L, M и H и содержание галогенидов 0 или 1. Удалите остатки водой.

• Пайка сложных поверхностей, таких как нержавеющая сталь
• Необходимо учитывать опасность коррозии и электропроводности.

Типы флюсов и уровни активности

Тип флюса:

• RO: Канифоль
• OR: Водорастворимый

Уровень активности:

Уровень активности:

•3 Высокий:

•3 Высокий:

•3 Высокий:

•31 Низкий:

Обнаруживаемые галогениды

• Нет: 0
• Да: 1

ROL0 – «RO означает канифоль, L означает низкую активность, а число 0 означает отсутствие обнаруживаемых галогенидов. безгалогенная паяльная паста на основе канифоли с низкой активностью относится к категории ROL0»
