Фазирование кабелей: Фазировка кабельных и воздушных линий

Фазировка кабельных и воздушных линий

Фазировка кабельных и воздушных линий

ПРЯМЫЕ МЕТОДЫ ФАЗИРОВКИ

Фазировка кабельных и воздушных линий 6-10 кВ, имеющих между собой электрическую связь.

Принципиальная схема, поясняющая метод фазировки, представлена на рис. 29. В качестве указателя напряжения используется указатель типа УВН. Фазировка производится в следующей последовательности. На выводы разъединителя или выключателя с каждой из его сторон подают фазируемые напряжения. Проверяют исправность указателя напряжения. Для этого щупом трубки, содержащей резистор, касаются заземления, а щуп другой трубки на несколько секунд подносят к одному из зажимов аппарата, находящемуся под напряжением (рис. 30, а). При этом неоновая лампа должна загореться. Затем щупами обеих трубок касаются одной токоведущей части (рис. 30,6). Лампа указателя при этом не должна гореть. Проверяют напряжение на всех шести выводах коммутационного аппарата, как показано на рис. 30,в. Проверка производится для того, чтобы исключить ошибку в случае фазировки линии, имеющей обрыв (например, вследствие перегорания предохранителя). Абсолютные значения напряжений между фазой и землей здесь не играют роли, так как при фазировке присоединение указателя будет производиться или на линейное напряжение (несовпадение фаз) или на разность напряжений между одноименными фазами (совпадение фаз), которая практически близка к нулю. Поэтому о наличии напряжения судят просто по свечению лампы указателя.

Рис. 29. Схема фазировки линий, имеющих непосредственную электрическую связь (не через трансформатор).

Рис. 30. Последовательность операций при фазировке линий 10 кВ указателем УВН. а — проверка исправности указателя при встречном включении; б — то же при согласном; в — проверка наличия напряжения; г — фазировка.

Процесс собственно фазировки состоит в том, что щупом одной трубки указателя касаются любого крайнего вывода аппарата, например фазы С, а щупом другой трубки — поочередно к трем выводам со стороны фазируемой линии (рис. 30, г). В двух случаях касаний (С — А1 и С — В1) лампа будет ярко загораться, в третьем (С- C1) гореть не будет, что укажет на одноименность фаз.
После определения первой пары одноименных выводов щупами поочередно касаются других пар выводов, например А — А1 и А — В1. Отсутствие свечения лампы в одном из касаний укажет на одноименность следующей пары выводов.
Совпадение фаз третьей пары выводов В — В1 можно уже не проверять — фазы должны совпасть.
Одноименные фазы соединяют на параллельную работу. Если одноименные фазы у разъединителя или выключателя не находятся друг против друга, то с установки снимают напряжение и пересоединяют шины в том порядке, который необходим для совпадения фаз.

Фазировка кабельных и воздушных линий 6-10 кВ, не имеющих между собой непосредственной электрической связи.

Метод применяют при фазировке линий, отходящих от разных подстанций, которые в свою очередь питаются от одной синхронно работающей сети. Иногда этот метод представляют как фазировку двух трансформаторов по линиям, проложенным между ними. Однако в отличие от фазировки трансформаторов напряжением до 380 В в данном случае не требуется ни заземления нулевых точек обмоток, ни установки временных перемычек между выводами. Замкнутые контуры для прохождения тока через прибор образуются благодаря присутствию в схеме элементов, обладающих электрической емкостью. Схема фазировки двух линий показана на рис. 31. Из схемы видно, что через прибор при подключении его к разноименным фазам будет проходить ток, равный геометрической разности емкостных токов фазируемых частей установки.

Рис. 31. Схема прохождения тока через прибор при фазировке линий, не имеющих между собой непосредственной электрической связи.

В качестве прибора — индикатора напряжения при фазировке — применяют указатель напряжения типа УВН. Его сигнальная лампа светится при встречном включении и гаснет при согласном включении, когда фазы совпадают. Последовательность и содержание операций по фазировке не отличаются от тех, которые были описаны при изложении метода фазировки кабельных и воздушных линий 6-10 кВ, имеющих между собой электрическую связь.
Помимо фазировки линий этот метод применяют и для фазировки силовых трансформаторов.

Фазировка кабельных и воздушных линий 35 — 110 кВ.

Для фазировки применяют указатель напряжения типа УВНФ-35-110 (рис. 18). Фазировку производят на отключенных разъединителях (или отделителях), выводы которых находятся под напряжением: с одной стороны от шин РУ, с другой — от фазируемой линии. Сначала на всех фазах разъединителей проверяют наличие
напряжения прикосновением щупов указателя к фазе и к заземленной конструкции. При наличии напряжения лампа указателя должна загораться. Затем на крайних фазах разъединителей проверяют совпадение напряжений по фазе (рис. 33). На средней фазе проверку не производят. Если лампа указателя не загорается при фазировке на крайних фазах, то фазировку считают законченной — фазы совпадают. При свечении лампы указателя на обоих крайних фазах или только на одной фазировку прекращают — фазы не совпадают.

Рис. 33. Подключение указателя к выводам разъединителей при фазировке линии 35-110 кВ.

Путь прохождения тока через указатель зависит от того, в каком режиме работает установка. В сетях с заземленной или с компенсированной нейтралью ток проходит через нулевые точки трансформаторов, в сетях с изолированной нейтралью — через емкости на землю токоведущих частей установки. Фазировка возможна при отсутствии в сети замыкания на землю.

Фазировка на подстанциях с упрощенной схемой.

Фазировка оборудования указателем напряжения возможна на всех подстанциях, однако наиболее целесообразно применение его на подстанциях, включаемых по упрощенным схемам (рис. 34). На стороне высшего напряжения (110 кВ) таких подстанций, как правило, отсутствуют не только выключатели, но и трансформаторы напряжения, что исключает применение косвенного метода фазировки со стороны ВН. Кроме того, включение нового оборудования в работу часто производится поэтапно: сначала включают в работу одну линию и один трансформатор, а потом с ростом нагрузки — другой трансформатор и другую линию. В этих условиях фазировка оборудования косвенным методом на стороне НН также не может быть выполнена без отключения потребителей и освобождения секции сборных шин. При отсутствии возможности отключения потребителей фазировку оборудования выносят на смежные подстанции, используя для этого соединяющие подстанции воздушные линии. Но это требует создания сложных схем с обязательным выделением резервной системы шин на смежной подстанции.



Рис. 34. Схема подстанции 110 кВ с отделителями и короткозамыкателями.



Недостатки косвенных методов отсутствуют в случае фазировки оборудования прямым методом. Покажем это на примере. Пусть на подстанции (рис. 34) включены в работу трансформатор Т1 и потребители, питающиеся от 1 и 2 секций сборных шин 10 кВ. Подготовлен к включению трансформатор Т2. Необходимо сфазировать шинный мост 110 кВ и трансформатор Т2. Для этого по шинному мосту 110 кВ подают напряжение на зажимы отделителя ОД2. Включением отделителя ОД2 опробуют напряжением трансформатор Т2. Затем отключают отделители ОД2 и запирают их привод. Трансформатор Т2 включают на х.х. со стороны НН. При этом предварительно должны быть проверены уставки на реле максимальной токовой защиты работающего трансформатора Т1, так как от наложения броска намагничивающего тока на ток нагрузки может произойти его отключение. Фазировку шинного моста и трансформатора Т2 производят указателем напряжения на зажимах крайних фаз отделителей ОД2. После фазировки отключают выключатель В2 и включение на параллельную работу трансформатора Т2 производят обычным порядком, т. е. отделителем ОД2 со стороны ВН, а затем выключателем В2.



Условия безопасности при производстве фазировки указателями напряжения.

Прежде чем приступить к производству фазировки, необходимо убедиться в выполнении как общих требований техники безопасности по подготовке рабочего места, так и специальных требований по работе с измерительными штангами на оборудовании, находящемся под напряжением.
Электрические аппараты, на выводах которых будет производиться фазировка, еще до подачи на них напряжения должны быть надежно заперты и приняты меры, предотвращающие их включение.
Указатели напряжения перед началом работы под напряжением должны быть подвергнуты тщательному наружному осмотру. При этом обращается внимание на то, чтобы лаковый покров трубок, изоляция соединительного провода и лампа — индикатор напряжения не имели видимых повреждений и царапин. Срок годности указателя проверяется по штампу периодических испытаний. Не допускается применять указатели, срок годности которых истек.
При работах с указателем напряжения обязательно применение диэлектрических перчаток. В ходе фазировки не рекомендуется приближать соединительный провод к заземленным частям. Располагать рабочие и изолирующие части указателей следует так, чтобы не возникала опасность перекрытия по их поверхности между фазами или на землю.
Фазировку указателем напряжения нельзя производить во время дождя, снегопада, при тумане, так как изолирующие части его могут увлажниться, что приведет к их перекрытию.

Все страницы раздела на websor

Фазировка кабелей | Испытание и проверка силовых кабелей | Архивы

Страница 2 из 23

Для включения на параллельную работу нескольких кабелей, находящихся под напряжением от общего источника питания, должна быть определена полярность жил кабелей.
Определение полярности в цепях постоянного тока необходимо для правильного подключения полупроводниковых выпрямителей, входящих в схемы регулирования и измерения, и т. п.

В цепях переменного тока полярность зажимов, находящихся под напряжением, изменяется во времени с частотой источника питания. Однако и здесь имеются однополярные зажимы, полярность которых всегда одинакова, а изменение ее во времени происходит синхронно на всех зажимах.
Такие однополярные зажимы или выводы принадлежат одной и той же фазе общего источника питания (генератор или параллельно работающие генераторы), а нахождение их называется фазировкой.

Определение однополярных выводов в цепях постоянного тока производится с помощью вольтметра постоянного тока, который подключается на проверяемые зажимы. При одинаковом отклонении стрелки вольтметра полярность каждого испытываемого зажима и полярность соединенного с ним вывода вольтметра одинакова.

Фазировка параллельно включенных кабелей

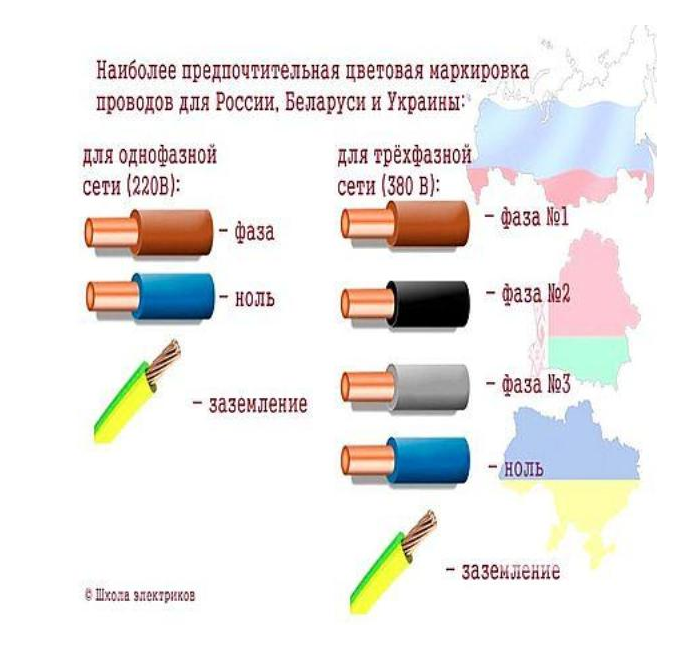

Если в цепи постоянного (или переменного) тока имеются параллельно включенные кабели, то правильность их включения должна быть проверена до подачи на них напряжения. Для этого необходимо убедиться в том, что между разными полюсами (фазами) нет короткого замыкания и что подсоединение обоих концов кабелей к шинам произведено в соответствии с маркировкой или расцветкой шин.

Рис. 7. Фазировка кабелей при отсутствии напряжения.

Проверка производится прозвонкой между полюсами (фазами) и каждого полюса (фазы) на землю при помощи батарейки с лампочкой 3,5 в или омметра по схеме на рис. 7.

ФАЗИРОВКА КАБЕЛЕЙ И ПЕРЕМЫЧЕК НИЗКОГО НАПРЯЖЕНИЯ

Фазировка вновь смонтированного кабеля с кабелем, находящимся под напряжением, при напряжении до 500 в переменного тока производится при помощи вольтметра (по схеме на рис. 8) или группы соединенных контрольных ламп. Для этого вновь смонтированный кабель с одного конца подключается к шинам, а на другом его конце производится измерение напряжения между одноименными фазами действующего и фазируемого кабеля с обязательной проверкой наличия напряжения между разноименными фазами.

Рис. 8. Фазировка кабелей до 500 в при наличии напряжения.

Кабели сфазированы правильно, если напряжение между одноименными фазами равно нулю, а напряжение между разноименными фазами равно линейному напряжению.

ФАЗИРОВКА КАБЕЛЕЙ РАДИАЛЬНЫХ ЛИНИЙ И ПЕРЕМЫЧЕК ВЫСОКОГО НАПРЯЖЕНИЯ

Фазировка кабелей высокого напряжения производится высоковольтным указателем напряжения или трансформаторами напряжения, в том числе переносными, применяемыми в установках до 10 кВ.
Для фазировки используются два указателя напряжения (рис. 9). В одном из них вместо конденсатора и неоновой лампы внутрь вставлены омические сопротивления в 3—4 МОм (для 6 кВ) и 5—7 МОм (для 10 кВ).

Один конец фазируемого кабеля присоединяется к источнику напряжения. Фазировка производится на  выводах отключенного выключателя с другого конца кабеля.
Перед фазировкой необходимо вначале коснуться крючком трубки с неоновой лампой части, находящейся под напряжением. При этом лампа должна загореться. Затем, не снимая первого крючка, следует коснуться той же части крючком второй трубки с сопротивлением.

Рис. 9. Фазировка кабелей и кабельных перемычек напряжением до 10 кВ методом индикатора с добавочным сопротивлением.

Лампа при этом должна погаснуть. Этим проверяется исправность действия прибора. После указанной операции крючок указателя подносится к шинному выводу выключателя, а крючок трубки с сопротивлением — к кабельному выводу. Горение лампы показывает, что фазы разноименные, а ее потухание — что фазы одноименные.
Крючки указателя и трубки сопротивления приближаются на расстояние 1—2 см к соответствующим зажимам, которые требуется сфазировать. При наличии свечения продолжительность нахождения указателей под напряжением ввиду малой термической устойчивости вмонтированных в трубку сопротивлений не должна превышать 10—15 сек. Для более точного определения разности потенциалов при отсутствии свечения допускается касание крючками трубок зажимов аппаратов, между которыми производится проверка фазировки.

Проводник, соединяющий указатель напряжения с трубкой добавочного сопротивления, должен быть гибким, иметь надежную изоляцию (например, автотракторные провода типа ПВЛ и ПВГ) и наконечники, приспособленные для присоединения к металлическим зажимам указателя напряжения.
Трубки с добавочным сопротивлением должны быть чистыми, храниться в специальных чехлах, в закрытых помещениях и подвергаться периодической проверке в лаборатории наравне с другим защитными средствами техники безопасности.

Рис. 10. Схема фазировки линий при помощи стационарных трансформаторов напряжения.

Лица, производящие испытания, должны быть в резиновых перчатках и ботах, проверенных по действующим нормам.

С помощью стационарных трансформаторов напряжения (рис. 10) можно производить фазировку цепей любого напряжения. По схеме на рис. 10,а при включении секционного выключателя и отключенной фазируемой линии предварительно проверяется фазировка трансформатора напряжения. По схеме на рис. 10,б при отключенном секционном выключателе и включенной на резервную секцию фазируемой линии производится фазировка линии с системой шин. Нулевое показание вольтметра указывает на одноименность фаз линии и системы шин. По этой схеме вместо трансформаторов напряжения могут быть использованы силовые трансформаторы, имеющие одинаковую группу соединений и питающиеся от разных секций.

Рис. 11. Фазировка кабельной линии и перемычки при помощи переносного измерительного трансформатора напряжения.

Однофазный измерительный трансформатор напряжения, рассчитанный на линейное напряжение, при помощи изолирующих рукояток подключается поочередно между зажимами фаз системы шин и фазируемого кабеля (рис. 11). Нулевое показание вольтметра указывает на одноименность фаз.

ТЕХНИКА БЕЗОПАСНОСТИ

В соответствии с правилами техники безопасности при эксплуатации электротехнических установок промышленных предприятий все измерения, производимые с помощью переносных приборов, за исключением измерений специальными приборами в установках напряжением свыше 1 000 В, производятся через стационарные измерительные трансформаторы, а при отсутствии последних— через переносные трансформаторы. Под специальными приборами подразумеваются переносные приборы, специально изготовленные для измерений под напряжением свыше 1 000 в.
В установках напряжением до 10 кВ присоединение и отсоединение вольтметров, переносных трансформаторов напряжения и специальных приборов, не требующих разрыва первичной цепи, допускается производить под напряжением при условии применения проводов с высокой изоляцией и специальных наконечников в виде крючков с изолированными рукоятками. Указанные операции должны производиться под непосредственным руководством работника, имеющего пятую квалификационную группу.

При напряжении установки свыше 1 000 в расстояние от места захвата до ввода провода в рукоятку должно быть не менее 200 мм, а общая длина захвата до конца, присоединяемого к токоведущим частям — не менее 500 мм.
Провода, которыми переносные приборы и измерительные трансформаторы присоединяются к первичным цепям, должны быть одножильными многопроволочными с изоляцией, соответствующей напряжению первичной цепи. Сечение их должно соответствовать измеряемой величине тока, но не должно быть менее 2,5 мм².
Провода, находящиеся под напряжением, не должны касаться заземленных частей и других фаз. Они должны быть возможно короче, прочно соединены с основной цепью и при необходимости должны укрепляться на изолирующей подставке.

Корпуса проводов, изготовленные из непроводящего материала, должны быть надежно изолированы от земли, а металлические корпуса приборов и кожуха трансформаторов заземлены. Заземленные приборы ставить на изолирующую подставку не разрешается. Переносные приборы должны располагаться таким образом, чтобы при снятии их показаний опасное приближение к частям, находящимся под напряжением, было исключено.
При работах с трансформаторами напряжения сначала должна быть собрана схема на стороне низкого напряжения, а затем произведено подключение трансформатора со стороны высокого напряжения. Подключение надо производить в очках, диэлектрических перчатках и ботах или стоя на изолирующей подставке. Во время проведения измерений касаться включенных трансформаторов, приборов, сопротивлений и проводов запрещается. Всю измерительную установку следует оградить, а на ограждения повесить плакаты, предупреждающие о наличии напряжения.

На кабельных линиях всех напряжений согласно ПУЭ должны измеряться сопротивления заземлений концевых заделок, а также металлических конструкций кабельных колодцев и подпиточных пунктов (на линиях напряжением 110—220 кВ).
Так как эти элементы оборудования присоединяются к существующему и проверенному заземляющему устройству через заземляющие проводники, соединяющие заземленные части электроустановки с заземлителем, проверка заземления в данном случае сводится к замеру сопротивления заземляющей проводки.

Замер указанного сопротивления выявляет явные повреждения и плохие контакты в ней.
В качестве измерительного прибора для установления связи заземляющей проводки с заземлителем можно использовать мосты типов ММВ или УМВ, а также специальный прибор для измерения сопротивления заземляющей проводки типа Мз13.

Для измерения сопротивления проводов и контактов может быть использован также измеритель заземления типа МС-07. Для этого зажимы и Е2 попарно соединяют перемычками и к ним подключают измеряемый участок (рис. 12,а).

Рис. 12. Схема измерения сопротивления заземляющих проводников измерителем заземления типа МС-07.

При использовании прибора типа МС-07 влияние сопротивления соединительных проводов может быть исключено, если схему собрать по рис. 12,6. Однако при малых измеряемых сопротивлениях прибор МС-07 дает большую погрешность. При пользовании мостами типов ММВ и УМВ из результатов измерения необходимо вычесть сопротивление соединительных измерительных проводов.
При применении прибора типа Мз13 необходимо пользоваться заводской инструкцией. Этот прибор представляет собой обыкновенный омметр, снабженный струбциной для подключения к заземляющей проводке и щупом для создания контакта в месте заземления концевых заделок кабеля или конструкции кабельных колодцев и подпиточных пунктов.

Питание прибора производится от помещенного внутри сухого элемента или от внешнего источника постоянного тока напряжения 1,4 в.
При использовании соединительных проводов большей длины и меньшего сечения, чем указаны в заводской инструкции по измерению прибором типа Мз13, сопротивление этих проводов необходимо определить замыканием «на себя» и исключить из измеренного общего сопротивления.

В случае отсутствия приборов типов ММВ, УМВ, Мз13, МС-07 можно пользоваться амперметром, градуированным в омах по схеме рис. 13.

Рис. 13. Схема измерения сопротивления заземляющих проводников амперметром, отградуированным в омах.

Как видно из рис. 13, кроме отградуированного в омах амперметра схема включает понизительный трансформатор Т, добавочное ДС и регулировочное PC сопротивления. В качестве источника питания может быть использован котельный трансформатор со вторичным напряжением 12 в. Величина добавочного сопротивления определяется величиной вторичного напряжения из условия необходимости создания тока в пределах 10 а.
Если в измерительной схеме будет проходить ток порядка 10 а, то плохой контакт может быть обнаружен не только по величине сопротивления, но и по его нагреву.

Для исключения из показания прибора сопротивления соединительных проводов и добавочного сопротивления перед измерением вывод Г прибора подключается к точке А магистрали (пунктир) и с помощью регулировочного сопротивления стрелка прибора устанавливается на нуль. Величина добавочного и регулировочного сопротивлений подгоняются при производстве измерений. Рекомендуется брать величины добавочного сопротивления 0,6—0,8 Ом, регулировочнога — около 0,2 Ом. При этом погрешность измерений из-за колебаний сетевого напряжения, неплотности контакта и индуктивности магистрали и прочих факторов колеблется в пределах ±20%, что, однако, не мешает правильной оценке качества заземления.
Ниже приведена форма протокола проверки сопротивления заземляющей проводки.

ПРОТОКОЛ
проверки наличия цепи между заземлителями и заземляемыми элементами

№ п/п.	Наименование защищаемого оборудования (обозначение по схеме)	Характеристика заземляющих проводников (стальные полосы. оболочки кабелей, конструкции)	Наличие цепи

Примечание:
Заключение:

Проверку и испытания произвели:
Проверил:
