Езернет розетка: Werkel интернет магазин W1181008 Розетка Ethernet RJ-45 Черный

W1181001 Розетка Ethernet RJ-45 (белая) W1181001 (a051136), цена 888 руб.

Розетка Ethernet RJ-45 (белая) W1181001 (a051136)

В корзину

В корзине

Перейти

Код товара:
92843

Артикул:
W1181001

Бренд:

Werkel

Поделиться

В избранное
В избранном

Сравнить

В избранное
В избранном

Сравнить

Гарантия лучшей цены

В корзину

В корзине

Перейти

Самовывоз со склада:
сегодня, 17 декабря — бесплатно

Доставка по городу:

Москва

При заказе от
2 000 ₽
доставка по Москве бесплатно

за МКАД при заказе от 10 000 руб — бесплатно до 40 км ^*

^*Подробнее о доставке

21 день на возврат товара

Установка и монтаж

с расширенной гарантией

Способы оплаты:

Visa, MasterCard, МИР, Uniteller, Халва

Все

Розетки

Выключатели

Дверные звонки

Диммеры

Заглушки

Переключатели

Посмотреть все товары этой серии

Розетка влагозащ.  с зазем. с защит. крышкой и шторками (белая) W1171201 (a051120)

Код: 409755

Werkel

(Швеция)

1 880
₽

Розетка ТВ+Ethernet RJ-45 6 cat. (белый) W1181301 (a056109)

Код: 409847

Werkel

(Швеция)

Выключатель трехклавишный (белый) W1130001 (a051131)

Код: 92859

Werkel

(Швеция)

Выключатель одноклавишный с подсветкой (белый) W1110101 (a051110)

Код: 409258

Werkel

(Швеция)

Розетка двойная с заземлением (белая) W1172001 (a051129)

Код: 409776

Werkel

(Швеция)

1 058
₽

Розетка с подсветкой (белая) W1171401 (a051125)

Код: 409843

Werkel

(Швеция)

3 072
₽

Диммер с подсветкой (белый) W1142101 (a051137)

Код: 409289

Werkel

(Швеция)

Заглушка (белый) W1159201 (a051134)

Код: 92839

Werkel

(Швеция)

Розетка с заземлением и шторками (белая) W1171101 (a051139)

Код: 409816

Werkel

(Швеция)

Выключатель одноклавишный проходной (белый) W1112001 (a051111)

Код: 409227

Werkel

(Швеция)

Описание

Розетка Ethernet RJ-45 W1181001 от шведской фабрики Werkel исполнена из белого металла и поликарбоната. Монтаж производится на вкладные клеммы. Габариты: длина — 70 мм, ширина — 45 мм, высота — 70 мм. Заказывайте Werkel W1181001 онлайн по низкой цене с гибкими условиями доставки на Fedomo.ru!

Характеристики

Технические особенности

Тип монтажа

встраиваемый

Вид розетки/выключателя

Ethernet RJ-45

Размеры упаковки

Длина тары, см

4

Ширина тары, см

6

Высота тары, см

7

Электрика

Мин. сечение подключаемых проводов, мм кв.

0.4

Макс. сечение подключаемых проводов, мм кв.

0.8

Размеры

Длина, мм

70

Высота, мм

70

Ширина, мм

45

Вес, кг

0.073

Материалы и цвета

Материал

Пластик

Материалы

Металл

,

Поликарбонат

Производитель

Бренд

Werkel

Серия

Werkel Встраиваемые механизмы белые

Страна

Швеция

Гарантии

Гарантия производителя, месяц

12

Срок службы, ч

87600

Сертификаты

Ростест (Система сертификации ГОСТ Р)

Подробнее

Степень защиты, IP

Способ крепления

вкладная клемма

Тип товара

Розетка встраиваемая Ethernet RJ-45

Совместимость

Werkel Standard

Тип применяемых проводов

Витая пара

Тип зажимов контактов

Вкладные

Отзывы о товаре:
0

Нет оценок

Написать отзыв

Посмотреть все похожие товары

Показать все характеристики
Свернуть характеристики

На рынке светотехники с 2009 года

Даем 2 года гарантии на светотехнику

Доставка во все регионы России без предоплаты

Розетка влагозащ.  с зазем. с защит. крышкой и шторками (белая) W1171201 (a051120)

Код: 409755

Werkel

(Швеция)

1 880
₽

Розетка ТВ+Ethernet RJ-45 6 cat. (белый) W1181301 (a056109)

Код: 409847

Werkel

(Швеция)

ТВ-розетка оконечная (белый) W1283001 (a052036)

Код: 409879

Werkel

(Швеция)

Розетка с заземлением (шампань рифленый) W1171010 (a051434)

Код: 409809

Werkel

(Швеция)

Розетка двойная с заземлением (графит рифленый) W1172004 (a050745)

Код: 409779

Werkel

(Швеция)

Розетка с заземлением (серебряный) W1171006 (a051527)

Код: 409803

Werkel

(Швеция)

Розетка с заземлением (графит рифленый) W1171004 (a050761)

Код: 409801

Werkel

(Швеция)

Розетка с заземлением и шторками (слоновая кость) W1171103 (a051480)

Код: 409825

Werkel

(Швеция)

Розетка двойная с заземлением (серебряный) W1172006 (a051525)

Код: 106468

Werkel

(Швеция)

ТВ-розетка оконечная (глянцевый никель) W1183002 (a051075)

Код: 106518

Werkel

(Швеция)

Как подключить компьютерную розетку rj-45

Розетки для коммутации компьютера и телефона, хотя и похожи внешне, все же отличаются. В первом случае нужна одна пара проводов, а во втором – две, а значит, применяется компьютерная розетка 4545. Как ее подключить, сделать качественный обжим, какие существуют разновидности – рассмотрим подробнее.

1
Кабель – основа всего

1.1
Категории

2
Розетки

2.1
Виды розеток

3
Установка

3.1
Установка в шкафах

4
Коммутация

Кабель – основа всего

Информационные технологии требуют к себе индивидуального подхода. Кабель для интернета имеет 8 проводов. Их скручивают по два, в результате получается четыре витые пары. Каждый провод своего цвета. Это помогает не ошибиться при монтаже.

Также кабель делится на категории, начиная с третьей. Чем выше, тем более высокий стандарт передачи. Например, категории 3 и 5 подходят для скорости 100 Мбит/с. Но 5е и выше – уже 1000 Мбит/с. Существуют экранированные варианты, которые более защищены от помех. Они подходят для широкого спектра задач: Ethernet , телефония, смарт TV.

Категории

Все Ethernet – кабели делятся на категории. Они определяют, где можно кабель использовать, какие его характеристики. От этого зависит скорость передачи данных и качество. Если же проводник экранированный, то это – только плюс.

Можно посмотреть на схему, нарисованную ниже, и определить, какая категория нужна именно вам.

Видна закономерность: чем выше, тем лучше.

Розетки

Может возникнуть вопрос о том, зачем нужны компьютерные розетки, если провайдер может просто подвести кабель к компьютеру. Для начала – это эстетика. Следующее – возможность подсоединяться к сети в любой части квартиры. Не факт, что не будет еще одного компьютера, смарт TV, или других девайсов.

Розетки для подключения телефона имеют четыре контакта (стандарт разъема RJ-11), тогда как компьютерные – 8 (RJ-45). Они бывают одинарные, двойные, тройные, внутренние, наружные.

Такие модули устанавливаются как непосредственно на стену, так и на din – рейку.

Виды розеток

Есть разные виды фурнитуры для сети. Самая простая – розетка rj 45 одинарная.

Используется для разъем аrj 45. Категория 5e. Устанавливается на стену, выглядит довольно симпатично. Один выход, но этого достаточно, чтобы подключить смарт – TV или один компьютер.

Другой вариант – розетка внешняя двойная rj 45. Это уже двухпортовая фурнитура. Данный вариант более универсален, потому как позволяет в один розеточный модуль включать, кроме сетевого оборудования, обычный телефон. Известно, что для 11 модели нужно меньше жил, а габариты разъема стандартные, что и делает возможным подобные подключения.

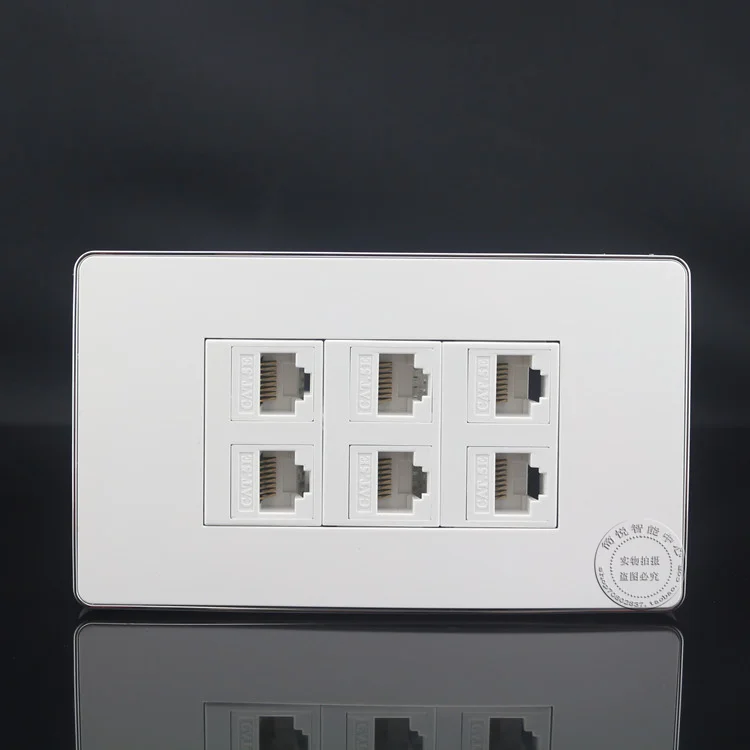

Если пойти дальше, то существует еще и тройная розетка. Ее удобно использовать в офисах, где имеется большое количество оборудования. Такой розеточный модуль будет как раз кстати. Его монтаж может быть выполнен как на din – рейку, так на стену.

Установка

К примеру, у нас устанавливается розетка rj 45 двойная, категория 5e, настенная. Прокладываем кабель, желательно экранированный. Это можно сделать в стене или в плинтусе. Так как модульнакладной, крепим его на стену при помощи специальных дюбелей типа «быстрый монтаж». В некоторых случаях его ставят на din – рейку. Накладная фурнитура выглядит менее эстетично, чем внутренняя. После того как сделана разводка, можно делать коммутацию.

Установка в шкафах

Если розеточный модуль ставят в шкафу, то удобнее использовать шину din. Выпускаются специальные разъемы, адаптированные для такого вида монтажа.

Делается внутренняя разводка и необходимая коммутация. Имейте ввиду, что если шкаф металлический, роутер в него ставить нельзя, так как сигнал будет полностью экранирован.

Коммутация

Стоит помнить, что витая пара передает слаботочный сигнал. Ее необходимо прокладывать как можно дальше от электрических проводов, чтобы избежать помех. К примеру, если электропроводка проложена по всем стандартам (15–20 см от потолка), тогда витую пару нужно прокладывать возле плинтуса. Экранированный вариант даст лучшее качество.

Нам понадобятся:

• Сама розетка,
• Интернет кабель с наконечником. Обжим должен быть качественным,
• Инструмент. Нужно будет зачищать провода,
• Обжимка,
• Перфоратор, короба – если еще не сделана разводка.

Коммутация довольно простая. На самой розетке клеммы обозначены цветами. Они идентичны цветовой маркировке жил, которые будут к ним подходить. Все, что требуется, это совместить провода, не попутать их и все сделать одинаково на всех розетках. В некоторых случаях понадобится специальный инструмент, но чаще всего нет, так как клеммы не требуют обжима. На рисунке показан пример заделки для rj45.

При подсоединении компьютера контакты 4 и 5, как видно из рисунка, не используются. Они не нужны ни для смарт TV, ни для Ethernet. Поэтому, если все оставить так, как есть, все будет работать. Однако чаще делают универсальный модуль: делают монтаж телефонных концов (разъем RJ 11). Распиновка получится такая:

На рисунке изображена розетка rj одинарная. После коммутации ее необходимо надежно закрепить. Некоторые модели крепятся на din – рейку. Теперь ее можно использовать и для включения телефона (RJ 11), и для смарт TV, и просто для интернета.

Правильная заделка

Чтобы контакт был качественным, а интернет работал, нужно знать некоторые нюансы. Обжим витой пары делают по цветам проводов. Используют коннекторы, как правило,  rj 45.

Есть два стандарта обжима. Чаще всего используют T568B. Для соединения компьютера с коммутатором или хабом, обжать кабель нужно одинаково с обеих сторон. Если же вместе соединяют два компьютера (или два коммутатора), тогда перекрестно. Распиновка хорошо видна на рисунке.

В схеме для двухпарного кабеля могут несколько отличаться цвета проводов. Это зависит от производителя.

Для разделки используют специальный инструмент.

Сама технология несложная:

• Где-то на 2–3 см необходимо разделать и зачистить кабель. Это можно сделать как специальным инструментом, так и обычным ножом.
• Развести провода, согласно цветной маркировке, которая нужна.
• Выпрямить их и обрезать лишнее. Оставить приблизительно 12.5 мм от оболочки.
• Теперь внимание! Зачищать концы не надо!
• Вставить провода в коннектор. Следить, чтобы они не перепутались. Оболочка тоже должна войти.
• При помощи кримпера обжать кабель. Оболочка тоже зажимается, поэтому, если она тонкая, намотайте на нее немного изоленты. Таким кримпером можно также обжимать телефонные концы (11 стандарт).

Отличие телефонного подсоединения

Для подключения телефонного разъема используют другие стандарты. Например, для аналогового аппарата используют rj11. Хотя в данном случае применяются всего два средних контакта, лучше придерживаться стандартов, чтобы потом не переделывать. Поэтому стоит обратить внимание на распиновку.

Телевидение

Смарт – TV уверенно занимает свою нишу. Есть три способа подключения такого телевизора к сети.

1. Через модем:
2. С использованием роутера:
3. Напрямую:

Какой способ выбрать – решается индивидуально. Все разъемы стандартные, коммутация – при помощи той же витой пары. Так же каждый для себя выбирает розеточный модуль. Внутренняя разводка такая же, как и для обычного интернета, ведь, по сути, это и есть интернет-TV.

Фурнитура для интернета имеет разнообразное применение: мы можем подсоединить компьютер, можем сделать целую сеть. Нужен телефон – легко включаем rj 11 и пользуемся. Установка тоже универсальна: снаружи стены и непосредственно в ней самой, а при необходимости – и на шине din. Так что проблем не возникнет,  и при необходимости всегда можно найти то, что нужно именно здесь и сейчас.

Кабель Ingenico Lane 3000 / 5000 / 7000 / 8000 к разъему Ethernet

Сопутствующие товары

В корзину

Быстрый просмотр

Ingenico Lane 3000 / 5000 / 7000 / 8000 к кабелю Ethernet (13 футов)

Ingenico

Сейчас:

36,99 долл. США

Терминал Ingenico Lane 3000, Lane 5000, Lane 7000 или Lane 8000 с разъемом HDMI на одном конце и другим концом с кабелем Ethernet rj45 с внешним портом питания. Кабель имеет длину 13,12’…

В корзину

Быстрый просмотр

Кабель Ingenico Lane 3000/5000/7000/8000 для Ethernet с POE

Ingenico

Сейчас:

16,99 долл. США

Кабель Ingenico Lane 3000, Lane 5000, Lane 7000 или Lane 8000 соединяет ваш терминал через разъем HDMI на одном конце и разъем rj45 на другом.
Примечание. Этот кабель питает ваш терминал с помощью…

В корзину

Быстрый просмотр

Кабель Ingenico Lane 3000/5000/7000/8000 для RS232 (DB9)

Ingenico

Сейчас:

17,99 долл. США

Кабель Ingenico Lane 3000, Lane 5000, Lane 7000 или Lane 8000 соединяет ваш терминал через разъем HDMI Ingenico на одном конце и разъем RS232 DB9 на другом конце, с внешним разъемом питания…

Клиенты также просмотрели

В корзину

Быстрый просмотр

Кабель Ingenico Lane 3000/5000/7000/8000 для Ethernet с POE

Ingenico

Сейчас:

16,99 долл. США

Кабель Ingenico Lane 3000, Lane 5000, Lane 7000 или Lane 8000 соединяет ваш терминал через разъем HDMI на одном конце и разъем rj45 на другом.
Примечание. Этот кабель питает ваш терминал с помощью…

Добавить в корзину

Быстрый просмотр

Ingenico Lane 3000 / 5000 / 7000 / 8000 к кабелю Ethernet (13 футов)

Ingenico

Сейчас:

36,99 долл. США

Терминал Ingenico Lane 3000, Lane 5000, Lane 7000 или Lane 8000 с разъемом HDMI на одном конце и другим концом с кабелем Ethernet rj45 с внешним портом питания. Кабель имеет длину 13,12’…

Добавить в корзину

Быстрый просмотр

Ingenico Lane 3000/5000/7000/8000 Кабель для RS232 (5 метров)

Ingenico

Сейчас:

27,99 долл. США

Кабель Ingenico Lane 3000, Lane 5000, Lane 7000 или Lane 8000 соединяет ваш терминал через разъем Ingenico hdmi на одном конце и разъем RS232 DB9 на другом конце, с внешним разъемом питания. ..

В корзину

Быстрый просмотр

Источники питания Ingenico Lane 3000/5000/7000/8000

Ingenico

Сейчас:

29,99 долл. США

Замена OEM Ingenico или запасной блок питания переменного тока iPP350, iPP320, iPP250, iPP220, iSC250 или iSC220, 120 В, 8 В.

В корзину

Быстрый просмотр

Кабель Ingenico Lane 3000/5000/7000/8000 для RS232 (DB9)

Ingenico

Сейчас:

17,99 долл. США

Кабель Ingenico Lane 3000, Lane 5000, Lane 7000 или Lane 8000 соединяет ваш терминал через разъем HDMI Ingenico на одном конце и разъем RS232 DB9 на другом конце, с внешним разъемом питания…

В продаже

В корзину

Быстрый просмотр

Кабель Ingenico iPP3XX / iSC250 / iSC350 / iSC480 для Ethernet

Ingenico

Сейчас:

19,99 долларов США

Было:

22,99 долл. США

Ingenico iPP320, iPP350, iSC220, iSC250, isc350 или iSC480 машина для кредитных карт с контактной площадкой Соединительный кабель HDMI-rj45 Ethernet с внешним портом питания. Кабель имеет длину 2 метра.
Примечание:…

Выбор правильного разъема RJ45

Автор Дон Шульц, технический менеджер trueCABLE, Fluke Networks Copper/Fiber CCTT, BICSI INST1, INSTC, INSTF Certified

Все кабели Ethernet должны быть заделаны. Один из способов — использовать разъем RJ45. Для получения дополнительной информации о наиболее эффективных оконечных устройствах, которые следует использовать во время установки (и почему), см. раздел «Выбор правильного оконечного устройства — разъем Keystone, разъем RJ45 и вилка полевой оконечной нагрузки». Как оказалось, разъемы RJ45 8P8C — не лучший выбор для сплошного медного кабеля Ethernet, хотя бывают ситуации, когда их использование неизбежно. Учитывая, что вам может понадобиться использовать этот стиль подключения из-за ограничений при установке, вам необходимо полностью понять, как выбрать правильный!

Правильная терминология: модульная вилка 8P8C (восемь контактов, восемь контактов). Часто вилки 8P8C обозначаются как «RJ45», и мы будем продолжать использовать этот термин для простоты.



Выбор правильного разъема 8P8C (также известного как RJ45) для кабеля передачи данных Ethernet полностью зависит от типа и конструкции кабеля, который необходимо проложить. Технически, Категория не имеет к этому никакого отношения. Все дело в приспособлении. Информация — это полдела на пути к успеху, и это может быть непросто. Давай примеряйся!

Я включил видео в этот блог, чтобы предоставить несколько практических примеров в дополнение к письменной части. Оба приносят что-то к столу, а видео нужно смотреть в связке с чтением.

Нужен ли экранированный разъем?

Это просто. Если кабель экранирован, следует использовать экранированные разъемы RJ45. И наоборот, если кабель неэкранированный, используйте неэкранированные разъемы RJ45. Использование экранированного разъема на неэкранированном кабеле не принесет никакой пользы, если исходить из того, что установка правильная (и, скорее всего, так не будет). Экранированные разъемы, как правило, имеют «увеличенный размер» по своей природе и обычно не обеспечивают надлежащего электрического соединения с более тонкими неэкранированными проводниками кабеля Ethernet. Еще одно замечание: использование экранированных разъемов RJ45 на неэкранированном кабеле Ethernet является дурным тоном, поскольку это может ввести кого-то в заблуждение, полагая, что кабель также экранирован.

Когда дело доходит до неэкранированных разъемов на экранированном кабеле, не делайте этого. Экранированные кабели должны иметь экранированные разъемы для правильной работы экрана кабеля (внешняя часть металлического разъема служит продолжением экрана кабеля и используется для соединения с землей).



После того, как вы решили, должен ли разъем RJ45 (также называемый вилкой) быть экранированным или нет, следующий шаг…

Поиск подходящего кабеля и вилки

Любой уважаемый производитель будет иметь подробные спецификации и опубликует их. Избегайте любого производителя, который не публикует всю необходимую информацию, так как вы с самого начала будете играть в угадайку. Скорее всего, они не производители, а просто торговые посредники, которые практически не предлагают поддержку своей продукции.

Не выбирайте лучший разъем RJ45 по категориям, так как это может ввести в заблуждение при смешивании компонентов от разных поставщиков! «Категория», указанная на любом пакете вилок RJ45, может ввести в заблуждение, когда речь идет о правильной установке, и точка. Между ними мало корреляции, если она вообще есть. Вас, потребителя, обманывают? Не совсем. Когда производитель (который, например, производит только вилки, а не кабели) указывает категорию на своей вилке, это потому, что они предполагают, что потребитель недостаточно технически подкован, чтобы выбирать на основе технических данных. Это не только немного оскорбительно, но и сбивает с толку. Надлежащим образом задокументированная и рекламируемая вилка будет указана как «Неэкранированная вилка RJ45, 3 штыря для сплошного медного кабеля Ethernet, подходит для наружного диаметра до 7,00 мм и диаметра 0,9 мм». Изолированные жилы диаметром от 4 до 1,04 мм». Итак, что же сделал «Производитель XYZ»? Они рекламировали свою вилку как «Cat6», опуская все важные вещи, и это оставляет вас в догадках.

trueCABLE является исключением, так как мы продаем систему. Мы делаем все возможное, тестируя наши компоненты вместе. Таким образом, неэкранированный штекер RJ45 trueCABLE CatX подойдет и будет работать со всеми нашими неэкранированными кабелями CatX Ethernet (при необходимости мы отметим исключения). Мы также тщательно документируем наше соединительное оборудование, чтобы вы могли сделать осознанный выбор, если вы не используете Ethernet-кабель марки trueCABLE.

А что, если вы имеете дело с маркой «X» одной вещи и маркой «Y» другой?

Для кабеля Ethernet необходимо знать:

• Наружный диаметр (внешний диаметр) кабеля Ethernet (общая толщина). Это часто выражается в миллиметрах (мм).
• Диаметр изоляции проводника (фактический проводник плюс толщина изоляции), также этот размер часто выражается в миллиметрах
• Если кабель имеет одножильные или многожильные жилы
• Медный калибр AWG

Чтобы выбрать лучший разъем RJ45, вам необходимо знать:

• Наружный диаметр оболочки кабеля, который может принять штекер
• Диапазон диаметров изоляции проводника, допустимый для вилки
• Если вилка двухконтактная или трехконтактная. Трехконтактные вилки подходят для многожильных и одножильных медных проводников. Двухконтактные вилки работают только с многожильным медным проводом.
• Медный калибр AWG

Наконечник Pro : Учитывайте возможные допуски (-/+) диаметра изоляции проводника кабеля Ethernet. Попробуйте выбрать вилку RJ45, где середина диапазона установки вилки соответствует заявленному номинальному диаметру изолированных проводников кабеля, который вы собираетесь использовать. Это поможет учесть любые различия производственных допусков, которые могут иметь место и имеют место.

Давайте взглянем на листы спецификаций, которые публикует trueCABLE, чтобы лучше понять, что нам нужно. Предположим, вы ищете подходящий разъем RJ45 для нашего оптоволоконного неэкранированного Ethernet-кабеля Cat6 Riser:



Спецификация неэкранированного стояка Cat6

• Диаметр изоляции проводника 0,96 мм
• Наружный диаметр оболочки кабеля (общая толщина кабеля) составляет 5,90 мм
• В кабеле используются сплошные медные жилы 23AWG

.

Таким образом, вооружившись этими требованиями, нам нужно будет выбрать сквозной разъем RJ45 trueCABLE Cat6/6A (если вы хотите использовать сквозной).

Неэкранированный сквозной разъем RJ45 категории 6/6A Спецификация вилки

У нас есть совпадение!

Передовой опыт

• Минимум соединителей RJ45 с ручным подключением должен составлять
• Никогда не пытайтесь создать соединительный кабель Ethernet, используя обжатые вручную вилки RJ45 на обоих концах при использовании сплошной меди Ethernet. Для этой цели купите патч-корды с заводской заделкой. В крайнем случае используйте полевые заглушки на обоих концах при попытке создать соединительный кабель с использованием сплошного медного кабеля Ethernet.
• Стандартные вилки RJ45 со ступенчатой ​​нагрузочной планкой (с цельным концом) настоятельно рекомендуются для оконечной нагрузки Cat6A, когда необходимы разъемы RJ45. Cat6A, при повышении частоты до 500 МГц для работы со скоростью 10 Гбит/с, создает довольно много перекрестных помех (NEXT) на разъеме. При тестировании с нашим Fluke DSX-8000 я могу получить параметр NEXT на 5,0 дБ лучше, используя наши стандартные разъемы Cat6/6A RJ45 по сравнению с нашими прямыми сквозными разъемами. Это может означать разницу между надежной работой на 10G или зависанием на 1G. Лучшим вариантом является наша полевая оконечная вилка Cat6A, если речь идет о высокоскоростных соединениях, для которых требуется штыревой конец.
• При покупке кабелей и разъемов у разных поставщиков старайтесь выбирать среди них! Например, если заявленный диаметр изолированного проводника вашего кабеля Ethernet составляет 1,00 мм, выберите вилку RJ45 с диапазоном изолированного проводника от 0,95 до 1,05 мм. Это обеспечит наилучшую посадку и производительность, а также позволит изменять допуски от партии к партии (которые для кабеля Ethernet могут варьироваться в пределах +/- 0,05 мм).

Настоятельно рекомендуется использовать чехлы для снятия натяжения кабеля

• , чтобы помочь стабилизировать механическое (и, следовательно, электрическое) соединение, помогая предотвратить смещение кабеля в задней части разъема RJ45. Самым слабым звеном в системе всегда является терминация. Сапоги для разгрузки от натяжения снимают дополнительную нагрузку с клеммных контактов и напоминают о радиусе изгиба кабеля.
• Купите больше разъемов, чем вам нужно. Целесообразно протестировать (обжать) разъемы на кабеле, чтобы убедиться, что вы можете с ними работать. Кроме того, если вы сделаете плохой обжим, то вы можете просто использовать любые дополнительные приспособления. Даже самые опытные установщики время от времени делают плохой обжим.
• Если вы новичок в этом виде деятельности, то практикуйтесь столько, сколько это практично. Чем больше завершений вы сделаете, тем лучше вы получите.
• Если вы сделаете неправильную заделку, разъем станет мусором и не может быть использован повторно

Знаете ли вы?

Разъемы RJ45 бывают четырех основных типов:

• Стандартные (сплошной конец) неразрывные восемь через
• Стандартный (сплошной нос) грузовой стержень в шахматном порядке (четыре высоких, четыре нижних)
• Проходная неступенчатая восьмерка поперек
• Проходной в шахматном порядке (четыре высоких, четыре нижних)

Вилки со ступенчатым расположением элементов изначально были разработаны для кабелей с более толстыми изолированными проводниками. При выстраивании восьми в ряд проводники превышали бы внешний размер вилки RJ45, и поэтому их необходимо располагать в шахматном порядке. С технической точки зрения, в спецификации ANSI/TIA 568-2.D нет ничего, что предписывало бы вилки RJ45 располагаться в шахматном порядке для какой-либо конкретной категории, даже для Cat8.

Натяжная защелка вставлена ​​в оболочку кабеля (слева). Вырез прижимной планки натяжной защелки (справа).



Некоторые соединители не имеют защелки, а также не имеют прямоугольного выреза, в котором находится защелка. Этот прямоугольный вырез находится рядом с открытым концом вилки. Для обжима соединителя этого типа требуется инструмент для обжима и заделки с регулируемой прижимной планкой с защелкой, такой как наш универсальный инструмент для обжима и заделки. Если ее не отрегулировать, прижимная планка разрушит заднюю часть вилки RJ45. Это часто встречается с большими экранированными разъемами, которые также имеют внешнее заземление. В этом случае внешняя заземляющая пластина служит для снятия натяжения. Вывод внешнего заземления должен быть надежно и правильно обжат во избежание проблем с электрическим подключением! Ни один из разъемов RJ45, которые продает trueCABLE, не требует отключения прижимной планки защелки.

Итак, теперь вы знаете достаточно, чтобы выбрать правильный разъем RJ45 для вашего следующего проекта Ethernet. Практика ведет к совершенству, поэтому мой искренний совет — сразу погрузиться и начать устанавливать коннекторы. Скорее всего, вы будете делать ошибки, но это лучший способ обучения.


ПРИЯТНОГО ОБЩЕНИЯ!



 trueCABLE представляет информацию на нашем веб-сайте, включая блог «Cable Academy» и поддержку в чате, в качестве услуги для наших клиентов и других посетителей нашего веб-сайта в соответствии с положениями и условиями нашего веб-сайта. Хотя информация на этом веб-сайте касается сетей передачи данных и проблем с электричеством, она не является профессиональным советом, и вы можете полагаться на такие материалы на свой страх и риск.
