Естественные заземлители это: Заземлитель

Заземлитель

Заземлитель — это основной элемент заземляющего устройства. Заземлитель представляет собой одиночный заземляющий электрод или группу электродов (контур заземления), находящихся в электрическом контакте с землей.

Функциональность заземлителя определяется прежде всего сопротивлением заземления, которое должны быть минимально низким. Для этого используются различные методы, в том числе глубинные заземлители.

Глубинный заземлитель

Использование глубинного заземлителя позволяет существенно уменьшить площадь, занимаемую заземлителем на поверхности, а также повысить его эффективность (уменьшить сопротивление заземления), так как электрод(ы) такого заземлителя находится в слоях грунта с меньшим удельным сопротивлением, чем у поверхностных слоев (за счет большей влажности и плотности почвы).

Этот способ строительства заземлителя в прошлом не часто использовался из-за сложности монтажа, где требовалось привлечение специальной строительной техники — буровой установки.

В настоящем, с широким распространением модульного заземления, монтаж глубинных заземлителей стал простым и быстрым без привлечения спецтехники. Простота позволяет производить работы в подвальных помещениях.

Естественный заземлитель

Естественными заземлителями называют металлические сооружения, имеющие контакт с грунтом и которые можно использовать для заземления.

В качестве естественных заземлителей используют например:

• металлические конструкции и арматуру железобетонных конструкций зданий и сооружений, контактирующие с грунтом
• проложенные в земле водопроводные и другие металлические трубопроводы, а также обсадные трубы

Естественные заземлители должны быть связаны с объектом не менее чем двумя заземляющими проводниками, присоединенными к такому заземлителю в разных местах.

В качестве естественных заземлителей нельзя использовать:

• трубопроводы горючих жидкостей, горючих или взрывчатых газов
• трубопроводы, покрытые изоляцией для защиты от коррозии
• трубопроводы канализации и центрального отопления

В тех случаях, когда естественные заземлители отсутствуют либо имеют слишком высокое сопротивление заземления, используют искусственные заземлители.

Искусственный заземлитель

Искусственными заземлителями называются устанавливаемые в земле металлические конструкции, специально предназначенные для целей заземления.

В качестве искусственных заземлителей применяют:

• вертикально погруженные в землю стальные трубы, уголковую сталь, металлические стержни и т. п.
• горизонтально проложенные в земле стальные полосы, круглую сталь и т. д.

Для защиты заземлителя от коррозии используются оцинкованные или омедненные (лучше) электроды. Примером искусственного заземлителя на основе омедненных электродов является модульное заземление ZANDZ.

Необходимость электрически соединять контур заземления молниезащиты, установленной непосредственно на здании, с контуром заземления для электрических установок, прописана в действующих нормативных документах (ПУЭ). Цитируем дословно: «Заземляющие устройства защитного заземления электроустановок зданий и сооружений и молниезащиты 2-й и 3-й категорий этих зданий и сооружений, как правило, должны быть общими». Как раз 2-я и 3-я категории являются наиболее распространёнными, в 1-ю категорию входят взрывоопасные объекты к молниезащите которых предъявляются повышенные требования. Тем не менее, наличие оборота «как правило» подразумевает возможность наличия исключений.

Современные офисные, а теперь и жилые здания содержат множество инженерных систем жизнеобеспечения. Сложно представить отсутствие систем вентиляции, пожаротушения, видеонаблюдения, контроля доступа и т.д. Естественно, у проектировщиков таких систем есть опасения, что в результате действия молнии “нежная” электроника выйдет из строя. При этом некоторые сомнения у специалистов-практиков вызывает целесообразность соединения контуров двух видов заземлений и возникает желание «в рамках закона» запроектировать электрически не связанные заземления. Возможен ли такой подход и повысит ли он на самом деле безопасность эксплуатации электронных устройств?

Зачем нужно объединение контуров заземления?

При попадании молнии в молниеотвод в последнем возникает короткий электрический импульс напряжением до сотен киловольт. При столь высоком напряжении может произойти пробой промежутка между молниеотводом и металлическими конструкциями дома, в том числе и электрическими кабелями. Последствием этого станет возникновение неконтролируемых токов, которые могут привести к пожару, выходу электроники из строя и даже разрушению элементов инфраструктуры (например, пластиковых водопроводных труб). Опытные электрики говорят: «Дайте молнии дорогу, иначе она найдёт её сама». Вот почему электрическое объединение заземлений обязательно.

По этой же причине ПУЭ рекомендует электрически объединять не только заземления, находящиеся в одном здании, но и заземления территориально сближенных объектов. Под данным понятием подразумеваются объекты, заземления которых настолько сближены, что между ними нет зоны нулевого потенциала. Объединение нескольких заземлений в одно осуществляется, согласно нормам ПУЭ-7, п. 1.7.55, путём соединения заземлителей электрическими проводниками в количестве не менее двух штук. Причем проводники могут быть как естественными (например, металлические элементы конструкции здания), так и искусственными (провода, жёсткие шины и т. п.).

Одно общее или отдельные заземляющие устройства?

К заземлителям для электрических установок и молниезащиты предъявляются разные требования, и это обстоятельство может стать источником некоторых проблем. Заземлитель для молниезащиты должен отвести в землю за короткое время большой электрический заряд. При этом согласно «Инструкции по молниезащите РД 34.21.122-87» нормируется конструктив заземлителя. Для молниеотвода, согласно этой инструкции, требуется не менее двух вертикальных, или лучевых горизонтальных, заземлителей, за исключением 1 категории молниезащиты, когда таких штырей нужно три. Вот почему наиболее распространённый вариант  заземления для молниеотвода — два или три штыря длиной около 3 м каждый, соединённых металлической полосой, заглублённой не менее чем на 50 см в землю. При использовании деталей производства ZANDZ такой заземлитель получается долговечным и простым в монтаже.

Совсем другое дело — заземление для электрических установок. В обычном случае оно не должно превышать 30 Ом, а для ряда применений, описанных в ведомственных инструкциях, например, для аппаратуры сотовой связи — 4 Ом или ещё меньше. Такие заземлители представляют собой штыри длиной более 10 м или даже металлические пластины, помещённые на большую глубину (до 40 м), где даже зимой нет промерзания грунта. Создать такой молниеотвод с заглублением двух и более элементов на десятки метров слишком затратно.

Если параметры грунта и предъявляемые к сопротивлению требования позволяют выполнить единое заземление в здании для молниеотвода и заземления электрических установок, нет никаких препятствий его сделать. В остальных случаях делают различные контуры заземления для молниеотвода и электрических установок, но обязательно соединяют их электрически, желательно, в земле. Исключением является использование некоторого специального оборудования особенно чувствительного к помехам. Например, звукозаписывающая аппаратура. Такое оборудование требует отдельного, так называемого, технологического заземляющего устройства, что прямым образом указывается в инструкциях. В таком случае выполняется отдельное заземляющее устройство, которое соединяется с системой уравнивания потенциалов здания через главную заземляющую шину. А, если такое соединение не предусматривается руководством по эксплуатации аппаратуры, то применяются специальные меры по исключению одновременного прикосновения людей к указанной аппаратуре и металлическим частям здания.

Электрическое соединение заземлений

Схема с несколькими заземлениями, соединёнными электрически, обеспечивает выполнение разных, подчас противоречивых, требований к заземляющим устройствам. Согласно ПУЭ, заземления, как и многие другие металлические элементы здания, а также аппаратуры, установленной в нем, должны быть соединены системой уравнивания потенциалов. Под уравниванием потенциалов подразумевается электрическое соединение проводящих частей для достижения равенства потенциалов. Различают основную и дополнительную системы уравнивания потенциалов. Заземления подключаются к основной системе уравнивания потенциалов, то есть соединяются между собой через главную заземляющую шину. Провода, соединяющие заземления с этой шиной, должны подключаться по радиальному принципу, то есть одно ответвление от указанной шины идет только к одному заземлению.

Для того, чтобы обеспечивалась безопасная работа всей системы, очень важно использовать максимально надежное соединение между заземлениями и главной заземляющей шиной, которое не разрушится под действием молнии. Для этого нужно соблюдать нормы ПУЭ и ГОСТ Р 50571.5.54-2013 “Электроустановки низковольтные. Часть 5-54. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов” относительно сечения проводов системы уравнивания потенциалов и их соединения между собой.

Тем не менее, даже очень качественная система уравнивания потенциалов не может гарантировать отсутствие всплесков напряжения в сети при ударе молнии в здание. Поэтому, наряду с грамотно спроектированными контурами заземлений, от проблем спасут устройства защиты от импульсных помех (УЗИП). Такая защита является многоступенчатой и носит селективный характер. То есть на объект должен быть установлен комплект УЗИП, подборка элементов которого — непростая задача даже для опытного специалиста. К счастью, выпускаются готовые комплекты УЗИП для типовых случаев применения.

Выводы

Рекомендация ПУЭ об электрическом соединении всех контуров заземлений в здании является обоснованной и при правильной реализации не только не создает опасность для сложной электронной аппаратуры, а, наоборот, защищает её. В том случае, если аппаратура чувствительна к помехам от молний и требует собственного отдельного заземлителя, можно установить отдельное технологическое заземление в соответствии с прилагаемому к аппаратуре руководству. Система уравнивания потенциалов, объединяющая разрозненные контура заземлений, должна обеспечить надёжное электрическое соединение и во многом определяет общий уровень электробезопасности на объекте, поэтому ей должно быть уделено особое внимание.

Сечение заземляющих электродов

Для обеспечения надежной и долгой работы заземлителей с точки зрения коррозионной и механической стойкости приняты минимальные размеры заземляющих электродов.

Медь

Профиль	Площадь поперечного сечения, мм²	Диаметр, мм	Толщина, мм
Прямоугольный	50		2
Круглый провод (глубина погружения	25
Трос	25	1,8 для каждой проволоки
Трубный		20	2



Омеднённая сталь (электролитическое осаждение)

Профиль	Диаметр, мм	Толщина покрытия, мкм
Круглый стержень	14	100

«Чёрная» сталь (без покрытия)

Профиль	Площадь поперечного сечения, мм²	Диаметр, мм	Толщина, мм
Прямоугольный	150		5
Угловой	150		5
Круглый стержень		18
Трубный		32	3,5



Нержавеющая сталь

Профиль	Площадь поперечного сечения, мм²	Диаметр, мм	Толщина, мм
Прямоугольный	90		3
Угловой	90		3
Круглый стержень		16
Трубный		25	2



Оцинкованная сталь

Профиль	Площадь сечения, мм²	Диаметр, мм	Толщина, мм	Толщина покрытия, мкм
Прямоугольный	90		3	70
Угловой	90		3	70
Круглый стержень		16		70
Трубный		25	2	55

Необходимость электрически соединять контур заземления молниезащиты, установленной непосредственно на здании, с контуром заземления для электрических установок, прописана в действующих нормативных документах (ПУЭ). Цитируем дословно: «Заземляющие устройства защитного заземления электроустановок зданий и сооружений и молниезащиты 2-й и 3-й категорий этих зданий и сооружений, как правило, должны быть общими». Как раз 2-я и 3-я категории являются наиболее распространёнными, в 1-ю категорию входят взрывоопасные объекты к молниезащите которых предъявляются повышенные требования. Тем не менее, наличие оборота «как правило» подразумевает возможность наличия исключений.

Современные офисные, а теперь и жилые здания содержат множество инженерных систем жизнеобеспечения. Сложно представить отсутствие систем вентиляции, пожаротушения, видеонаблюдения, контроля доступа и т.д. Естественно, у проектировщиков таких систем есть опасения, что в результате действия молнии “нежная” электроника выйдет из строя. При этом некоторые сомнения у специалистов-практиков вызывает целесообразность соединения контуров двух видов заземлений и возникает желание «в рамках закона» запроектировать электрически не связанные заземления. Возможен ли такой подход и повысит ли он на самом деле безопасность эксплуатации электронных устройств?

Зачем нужно объединение контуров заземления?

При попадании молнии в молниеотвод в последнем возникает короткий электрический импульс напряжением до сотен киловольт. При столь высоком напряжении может произойти пробой промежутка между молниеотводом и металлическими конструкциями дома, в том числе и электрическими кабелями. Последствием этого станет возникновение неконтролируемых токов, которые могут привести к пожару, выходу электроники из строя и даже разрушению элементов инфраструктуры (например, пластиковых водопроводных труб). Опытные электрики говорят: «Дайте молнии дорогу, иначе она найдёт её сама». Вот почему электрическое объединение заземлений обязательно.

По этой же причине ПУЭ рекомендует электрически объединять не только заземления, находящиеся в одном здании, но и заземления территориально сближенных объектов. Под данным понятием подразумеваются объекты, заземления которых настолько сближены, что между ними нет зоны нулевого потенциала. Объединение нескольких заземлений в одно осуществляется, согласно нормам ПУЭ-7, п. 1.7.55, путём соединения заземлителей электрическими проводниками в количестве не менее двух штук. Причем проводники могут быть как естественными (например, металлические элементы конструкции здания), так и искусственными (провода, жёсткие шины и т.п.).

Одно общее или отдельные заземляющие устройства?

К заземлителям для электрических установок и молниезащиты предъявляются разные требования, и это обстоятельство может стать источником некоторых проблем. Заземлитель для молниезащиты должен отвести в землю за короткое время большой электрический заряд. При этом согласно «Инструкции по молниезащите РД 34.21.122-87» нормируется конструктив заземлителя. Для молниеотвода, согласно этой инструкции, требуется не менее двух вертикальных, или лучевых горизонтальных, заземлителей, за исключением 1 категории молниезащиты, когда таких штырей нужно три. Вот почему наиболее распространённый вариант  заземления для молниеотвода — два или три штыря длиной около 3 м каждый, соединённых металлической полосой, заглублённой не менее чем на 50 см в землю. При использовании деталей производства ZANDZ такой заземлитель получается долговечным и простым в монтаже.

Совсем другое дело — заземление для электрических установок. В обычном случае оно не должно превышать 30 Ом, а для ряда применений, описанных в ведомственных инструкциях, например, для аппаратуры сотовой связи — 4 Ом или ещё меньше. Такие заземлители представляют собой штыри длиной более 10 м или даже металлические пластины, помещённые на большую глубину (до 40 м), где даже зимой нет промерзания грунта. Создать такой молниеотвод с заглублением двух и более элементов на десятки метров слишком затратно.

Если параметры грунта и предъявляемые к сопротивлению требования позволяют выполнить единое заземление в здании для молниеотвода и заземления электрических установок, нет никаких препятствий его сделать. В остальных случаях делают различные контуры заземления для молниеотвода и электрических установок, но обязательно соединяют их электрически, желательно, в земле. Исключением является использование некоторого специального оборудования особенно чувствительного к помехам. Например, звукозаписывающая аппаратура. Такое оборудование требует отдельного, так называемого, технологического заземляющего устройства, что прямым образом указывается в инструкциях. В таком случае выполняется отдельное заземляющее устройство, которое соединяется с системой уравнивания потенциалов здания через главную заземляющую шину. А, если такое соединение не предусматривается руководством по эксплуатации аппаратуры, то применяются специальные меры по исключению одновременного прикосновения людей к указанной аппаратуре и металлическим частям здания.

Электрическое соединение заземлений

Схема с несколькими заземлениями, соединёнными электрически, обеспечивает выполнение разных, подчас противоречивых, требований к заземляющим устройствам. Согласно ПУЭ, заземления, как и многие другие металлические элементы здания, а также аппаратуры, установленной в нем, должны быть соединены системой уравнивания потенциалов. Под уравниванием потенциалов подразумевается электрическое соединение проводящих частей для достижения равенства потенциалов. Различают основную и дополнительную системы уравнивания потенциалов. Заземления подключаются к основной системе уравнивания потенциалов, то есть соединяются между собой через главную заземляющую шину. Провода, соединяющие заземления с этой шиной, должны подключаться по радиальному принципу, то есть одно ответвление от указанной шины идет только к одному заземлению.

Для того, чтобы обеспечивалась безопасная работа всей системы, очень важно использовать максимально надежное соединение между заземлениями и главной заземляющей шиной, которое не разрушится под действием молнии. Для этого нужно соблюдать нормы ПУЭ и ГОСТ Р 50571.5.54-2013 “Электроустановки низковольтные. Часть 5-54. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов” относительно сечения проводов системы уравнивания потенциалов и их соединения между собой.

Тем не менее, даже очень качественная система уравнивания потенциалов не может гарантировать отсутствие всплесков напряжения в сети при ударе молнии в здание. Поэтому, наряду с грамотно спроектированными контурами заземлений, от проблем спасут устройства защиты от импульсных помех (УЗИП). Такая защита является многоступенчатой и носит селективный характер. То есть на объект должен быть установлен комплект УЗИП, подборка элементов которого — непростая задача даже для опытного специалиста. К счастью, выпускаются готовые комплекты УЗИП для типовых случаев применения.

Выводы

Рекомендация ПУЭ об электрическом соединении всех контуров заземлений в здании является обоснованной и при правильной реализации не только не создает опасность для сложной электронной аппаратуры, а, наоборот, защищает её. В том случае, если аппаратура чувствительна к помехам от молний и требует собственного отдельного заземлителя, можно установить отдельное технологическое заземление в соответствии с прилагаемому к аппаратуре руководству. Система уравнивания потенциалов, объединяющая разрозненные контура заземлений, должна обеспечить надёжное электрическое соединение и во многом определяет общий уровень электробезопасности на объекте, поэтому ей должно быть уделено особое внимание.

Смотрите также:

виды, от чего защищает, применение, схема подключения

Такие заземлители являются одним целым проводником. Они должны удовлетворять требованиям правил устройств электроустановок касательно электрического сопротивления. Базовым материалом, применимым для элементов заземления – сталь. В случае невозможности использования стали, как альтернатива применимы алюминий и медь. В статье расскажем про естественный заземлитель, рассмотрим основные виды.

Содержание

1. От чего защищает заземлитель
2. Сравнение естественного и искусственного контура
3. Преимущества и недостатки устройств заземления
4. Правила устройства электроустановок (ПУЭ)
5. Использование фундамента как естественного заземлителя
6. Использование труб как естественного заземлителя
7. Монтаж и соединение заземлителей
8. Какие естественные заземлители использовать для частного дома
9. Практические вопросы по установке заземлителей
10. 4 ошибки при выборе естественных заземлителей

От чего защищает заземлитель

Главное предназначение заземлителя – создание защиты от воздействия электрического тока. Заземление обеспечивает защиту самого человека и электроприборов. Существуют два основных вида заземления:

• защитное;
• рабочее.

Рабочее – в первую очередь служит для обеспечения безопасной работы большинства электрических приборов. Базовой задачей такой разновидности защиты есть реализация бесперебойного использования электрических установок, а также приборов такого рода в их нормальном режиме.

Защитное – основная цель заключается в обеспечении безопасности. Такой вид заземления позволяет снизить вероятность выхода из строя аппаратуры при воздействии на нее скачков тока либо напряжения. Данный тип обеспечивает защиту человека при работе с электрическим оборудованием. Причинами возникновения опасных значений тока и напряжения – удар молнии или неправильная эксплуатация рабочего оборудования.

Сравнение естественного и искусственного контура

Естественный контур – совокупность металлических конструкций, контактирующих с грунтом для обеспечения заземления. Заземлителем естественного типа может быть:

• разновидность металлических сооружений, таких как арматуры строительных конструкций, которые контактируют с грунтом;
• трубопроводы различного назначения, располагающиеся в земле.

Такой тип защитного контура должен быть связан с объектом минимум двумя заземляющими элементами. Они как правило монтируются в разных участках конструкции.

Нельзя применять в качестве естественного заземления:

• трубные металлоконструкции токсичных веществ и горючих газов;
• трубы, используемые коррозионностойкую изоляцию;
• канализационные магистрали и отопительные системы.

Искусственный контур – металлические специальные приспособления, устанавливаемые в грунт для реализации заземления. Примеры таких контуров:

• стальные балки, трубы, уголки, стержни, установленные в грунт;
• заложенные в землю металлические полотна, различной формы.

Пример заземлителя в виде стального стержня с подключенным проводником заземления.

Все элементы искусственного контура должны иметь коррозионностойкие электрические проводники (из цинка, меди). Читайте также статью: → «Защитное заземление».

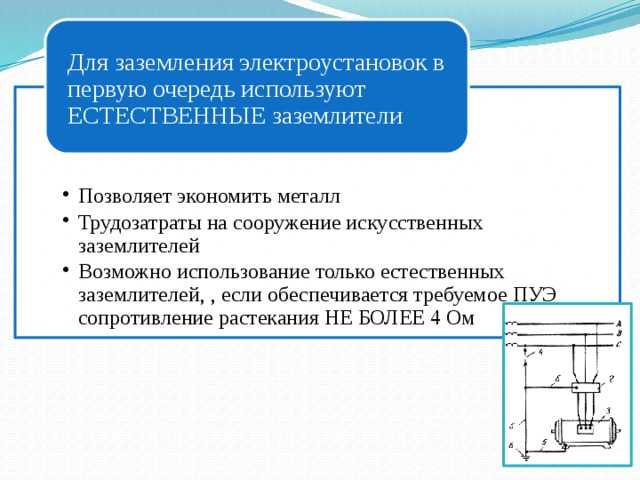

• Естественные устройства заземления лучше использовать в тех случаях, когда они позволяют обеспечить все требования техники безопасности, предъявляемые к ним.
• Контуры заземления искусственные рекомендуется использовать для уменьшения величин токов, которые будут уходит в земли через естественные заземлители.
• В большей степени можно обойтись использованием только естественных заземлительных приспособлений. Это прежде всего сохранит затраты на покупку дополнительных материалов, а также гораздо уменьшит трудовые и физические затраты. Кроме того, использование естественных приспособлений гораздо проще в применении нежели искусственных.

Правила устройства электроустановок (ПУЭ)

В связи с ПУЭ происходит сооружение новых и реконструкция старых электрических установок. Речь идет о сооружениях питаемые переменным и постоянным токами с напряжением менее 750 кВ. Содержание вышеуказанных правил, необходимо применять для существующих конструкций, если это помогает повысить производительность и надежность электрического сооружения, а также способствует усовершенствованию требований техники безопасности. ПУЭ дает указание к проведению и ремонту всех электрических установок, а также производить их наладку и ремонт.

Использование фундамента как естественного заземлителя

Подготовка к сварке стальных арматурных прутков перед заливкой бетонного фундамента.

Заземлители в виде железобетонных фундаментов применяют только в случаях, когда бетонные конструкции спроектированы в виде отдельных блоков, соединенных между собой. Для более надежного построения, арматурные сваи сваривают между собой электродуговой сваркой.

Сегодня применение заземлителей на железобетонных фундаментах зданий возможно лишь при влажности грунта не более 3%. На сооружения могут воздействовать исключительно слабоагрессивные либо неагрессивные вещества.

Использование труб как естественного заземлителя

Если же за основу взят заземлитель трубопровода, то подключение производится на задвижке трубы через перемычку. Использование канализационной трубы как заземлителя крайне нежелательно, поскольку будет иметь место слабый электрический контакт в стыках металлоконструкции.

В качестве заземлительного проводника нельзя использовать водопроводные трубы или трубы, предназначенные для отопления. В трубопроводе могут присутствовать нетокопроводящие вставки, следовательно, это нарушит электроконтакт. Также на плохую электропроводность влияет коррозия. Читайте также статью: → «Разновидности систем заземления».

Монтаж и соединение заземлителей

Разновидности грунта, подходящие под строительство заземления:

• суглинок;
• глина;
• торф.

Приведенные различные виды почв, в которых рекомендуется проводить установку заземлителей.

Разновидности грунта, не подходящие под строительство заземления:

• каменный грунт;
• скальный грунт.

Приведенные различные виды почв, в которых не рекомендуется проводить установку заземлителей.

Таблица 1. Показания удельных сопротивлений различных типов грунта, необходимые при монтаже заземления.

Каждый тип грунта, обладает при определенных условиях различными свойствами. Заземлительные электроды, зачастую выполняются из меди либо черного металла, покрытого цинком.

Таблица 2. Рекомендуемые сечения стальных (без покрытия) электродов для выполнения монтажа заземления.

Таблица 3. Рекомендуемые сечения медных электродов для выполнения монтажа заземления.

Таблица 4. Рекомендуемые сечения стальных оцинкованных электродов для выполнения монтажа заземления.

В виде электродов, для прокладки заземления можно применить:

• уголок из стали с номинальными размерами 50 х 50 х 5, имеющие сечение 480 – 500 мм²;
• полосу из стали с номинальными размерами 40 х 4, имеющие сечение 160 – 200 мм².

Изображения нескольких разновидностей электродов, которые рекомендуется применять при различных видах заземления.

Отобранные вертикальные заземлительные материалы вкапываются в землю не полностью. Над поверхность должно остаться 20-25 см электрода. На следующем этапе электроды привариваются к стальным уголкам, установленным по периметру в виде треугольника.

Схема подключения стальных уголков, сваренных между собой по периметру в виде треугольника.

Совет #1. По окончанию монтажа, обязательно необходимо выполнить измерение сопротивления заземления.

Какие естественные заземлители использовать для частного дома

В качестве естественных заземлителей используются:

1. Стальные и железобетонные сооружения, которые имеют непосредственный контакт с землей. К ним относятся фундаменты железобетонных зданий и сооружений, имеющие гидроизоляцию в условиях слабо- и среднеагрессивных условиях.
2. Водопроводные трубопроводы, проложенные в грунте.
3. Стальные фрагменты сооружений гидротехнического назначения.
4. Иные элементы металлических конструкций и построений.

Защитный контур должен обеспечивать надежную защиту человека от воздействия на него электрического тока в случае соприкосновения с металлическими нетоковедущими фрагментами. Эти элементы могут находится под напряжением в случае выхода из строя изоляции. Читайте также статью: → «Монтаж контура заземления в доме».

Совет #2. Устанавливать защитное оборудование рекомендуется при непосредственном соприкосновении стальных частей электрических установок с «землей» либо с ее аналогом.

Практические вопросы по установке заземлителей

Вопрос №1. Какие разновидности природного заземления применяется на электролиниях?

В данном случае рекомендуется использовать свай, различные подножки железобетонные. Они будут играть роль заземлителей. Если же сопротивление грунтового покрова около 300 Ом/м, такое строение будет наиболее рациональное. Исходя из практики, грунтовая почва через определенной период после установки контура, будет со временем увлажняться. Тем самым смонтированная конструкция будет постепенно превращаться в естественный заземлитель. Сопротивление такой монтажной установки будет не сильно изменятся в течении времени работы, это позволяет просто не учитывать такие изменения.

Вопрос №2. В каких случаях применяется фундамент из железобетона в качестве заземлительного контура?

Такое строительное решение возможно, если используемая площадь грунта имеет влажность не менее 3%. При таком показателе влажности, бетон может оказывать гораздо большее сопротивление и как следствие не быть надежным заземлительным строением. Железобетон является защитным контуром, если на него не будут действовать токсичные и агрессивные среды.

Вопрос №3. Случаи, запрещающие использование фундамента на основе железобетона?

Железобетонная основа не является природным защитным контуром, если такое сооружение имеет нагруженные арматурные балки. При таких условиях бетонная конструкция не нуждается в монтаже искусственного заземлителя, что позволяет снизить размеры прокладывающих проводников. Такое решение позволит снизить затраты на дополнительном оборудовании, строительных материалах и приспособлениях.

Вопрос №4. Как необходимо соединить между собой фрагменты заземлительного контура?

Все элементы контура, как металлические, так и не металлические, должны соединяться между собой, тем самым обеспечив беспрепятственное прохождение по ним электрического тока. Во всех бетонных балках, если таковые используются, необходимо смонтировать в них закладные детали. Такие вспомогательные элементы устанавливаются на каждом этаже сооружения и к ним присоединяются оборудования для заземления.

Вопрос №5. Какие железобетонные сооружения не рекомендуется использовать, как заземлительный компонент?

Не желательно подводить заземляющий кабель к сборочной конструкции, которая полностью выполнена из железобетона. Нужно обеспечить надежное соединение между стальными арматурами и только сооружается естественное заземление. Если сложно реализовать такой процесс, рекомендуется использовать искусственный заземлительный контур.

4 ошибки при выборе естественных заземлителей

1. Использование дешевых и плохопроводимых материалов, таких как:

• ржавая арматура;
• стержни с малой проводимостью.

2. Монтаж заземлителя далеко от постройки. Заземлительное сооружение должно располагаться как можно ближе к строению в самом влажном месте, поскольку такая среда увеличивает проводимость и происходит мгновенное замыкание цепи и активация защитного устройства.
3. Объединение заземленного контура с контуром молниезащиты. При отсутствии устройства защиты от импульсных перенапряжений, которое воспроизводит размыкание цепи при поступлении заряда высокого значения. Большая величина тока выведет из строя электроаппаратуру.
4. Объединение проводника электробезопасности и рабочего нуля. Такое нарушение приводит к появлению больших токов и ошибочному срабатыванию устройства защитного отключения.

Оцените качество статьи:

Заземление — Grounded.com

Люди эволюционировали в связи с энергией Земли. Мы ходили босиком и спали, соприкасаясь с Землей, не осознавая, что ее поверхность содержит безграничную, природную, исцеляющую энергию. Ходить босиком больше не наш основной способ передвижения. Мы живем в помещении большую часть времени, и когда мы ходим или бежим на улице, мы носим обувь на резиновой подошве, которая не позволяет нашим ногам поглощать тонкую энергию Земли. Резина не проводящая, но наши тела!

Итак, мы здесь. Цивилизованный в современном мире, но отключенный от первобытного мощного источника энергии и исцеления. Видите ли, Земля представляет собой батарею в шесть секстиллионов (это шесть с двадцатью одним нулем) метрических тонн, которая постоянно пополняется солнечной радиацией, молниями и теплом из ее глубоко расположенного расплавленного ядра. Естественные ритмические пульсации энергии, текущей и исходящей с поверхности Земли, поддерживают ритм и баланс биологических механизмов и глобальной жизни, в том числе и вас! К сожалению, мы живем, как срезанные цветы, оторванные от питающей энергии Земли. Заземление, также известное как заземление, — это просто воссоединение с исцеляющей энергией Земли.

Как заземлить? Это очень просто; вы, без сомнения, сделали это раньше! Ходите босиком по траве, песку, грязи или бетону. Как и ваше тело, это проводящие поверхности, и энергия Земли течет через них в ваше тело. Дерево, асфальт и винил не обладают электропроводностью. Вы также можете подключиться к энергии Земли, используя простые заменители босиком. Заменители босиком состоят из ковриков, лент, заплат и листов, которые при подключении к заземляющему порту заземленной домашней или офисной розетки с помощью простого шнура соединяют вас с энергией Земли через заземляющий провод розетки.

Зачем заземлять? В последние годы воспаление выдвинулось на передний план медицинского внимания и было признано ведущим триггером хронической боли и большинства серьезных нарушений здоровья, включая сердечно-сосудистые заболевания, диабет, артрит, болезнь Альцгеймера и рак. «Все пути к хроническим заболеваниям ведут через воспаление», — все чаще говорят исследователи. Тела горят. Заземление, по-видимому, гасит пламя за счет переноса отрицательно заряженных электронов с поверхности Земли в тело, где они нейтрализуют положительно заряженные разрушительные свободные радикалы, участвующие в хроническом воспалении. Энергия Земли делает землю под нашими ногами чрезвычайно эффективным и обильным антиоксидантом! И это бесплатно. Никаких таблеток, никаких рецептов. Все, что вам нужно сделать, это повторно подключиться.

Феномен заземления был обнаружен в 1998 году, когда Клинт Обер, отставной пионер американской индустрии кабельного телевидения, сидел на скамейке в парке, наблюдая за проходящими мимо людьми. Он понял, что каждый из нас носит обувь на резиновой подошве и что эта обувь мешает нам соединиться с Землей. По опыту работы в области телекоммуникаций он знал, что необходимо заземлять кабельные системы, чтобы защитить их от других электромагнитных сигналов в окружающей среде, которые могут вызвать помехи при передаче по кабелю. Он начал задаваться вопросом, какие преимущества люди могут получить от связи с Землей, и решил найти ответ. После настройки простых систем заземления, которые можно использовать в помещении (www.earthing.com), г-н Обер обнаружил, сначала на себе, а затем на других, что то же самое стабилизирующее влияние заземления, которое используется в телекоммуникациях на провода, также может уменьшить боль и улучшить сон для людей при соединении с Землей. Впоследствии он отправился в научную одиссею, работая с исследователями, включая биофизиков и электрофизиологов, и разработал удобные системы заземления, которые люди могли использовать в помещении.

2010 год ознаменовался новаторским выпуском книги «Заземление: самое важное открытие в области здравоохранения?». Заземление было написано Клинтом Обером, известным кардиологом, писателем и экспертом в области электромедицины, доктором Стивеном Синатрой, и опытным писателем в области здравоохранения Мартином Цукером. В книге «Заземление» рассказывается о мощном, естественном явлении воссоединения с Землей и рассказывается о научных выводах, полученных в результате исследований, а также о множестве свидетельств, полученных от людей, которые заземлились. Книга была опубликована на нескольких языках по всему миру, а в 2011 году книга о заземлении получила книжную премию «Наутилус» 2011 года. Это была большая честь, поскольку книжная премия «Наутилус» присуждается за книги, способствующие духовному росту, сознательной жизни и позитивным социальным изменениям.

Несколько пилотных исследований заземления имеют очень интересные последствия. Один из них, посвященный электродинамике (дзета-потенциалу) клеток крови, указывает на то, что заземление значительно улучшает вязкость (густоту крови), воспаление и текучесть. Имеются четкие указания на то, что люди с диабетом, с воспаленной кровью и высоким риском сердечно-сосудистых заболеваний могут получить большую пользу от заземления как в профилактических, так и в терапевтических целях. Свидетельства как отдельных лиц, так и врачей говорят об улучшении кровообращения, артериального давления, аритмии и невропатии. Исследование было опубликовано в Журнале альтернативной и комплементарной медицины, и его можно прочитать онлайн здесь:

http://online. liebertpub.com/doi/pdf/10.1089/acm.2011.0820

Другое исследование показало, как заземление способствует снятию стресса и уравновешивающему эффекту на нервную систему и, как следствие, на работу сердца . Это исследование, опубликованное в Integrative Medicine: A Clinician’s Journal, можно прочитать в Интернете здесь:

http://imjournal.com/pdfarticles/IMCJ10_3_p16_24chevalier.pdf

Обзор всех исследований заземления, проведенных на сегодняшний день, можно найти на онлайн-сайт Журнала экологического здоровья и политики здесь:

http://www.hindawi.com/journals/jeph/2012/291541/

Сегодня мы живем в современном мире и каждый день узнаем больше об окружающей нас природе. Теперь мы понимаем, что нам больше не нужно жить, как срезанные цветы. Независимо от того, решите ли вы воссоединиться с ходьбой или бегом босиком, или используя заменители босиком, восстановить связь с тонкой энергией Земли легко, безопасно и просто. Чтобы узнать всю историю заземления, прослушайте бесплатную аудиоверсию «Заземления» — щелкните здесь, чтобы просмотреть книгу «Заземление». И не забудьте посетить Институт заземления, чтобы узнать больше о заземлении из исследований и статей здесь.

Любите заземление?

Поделитесь своими мыслями с нашим сообществом!

Какие материалы являются проводящими? – Healthy & Grounded

Сейчас читаю:
Какие материалы являются проводящими?

ПредыдущийСледующий

Какие материалы являются проводящими? Это хороший вопрос, если вы хотите знать, как практиковать заземление, кроме как ходить на улице босиком. Взгляните ниже на список как проводящих, так и непроводящих материалов, чтобы помочь вам лучше спланировать, как максимально увеличить время заземления. Мы надеемся, что, ознакомившись с этим списком, вы будете лучше знать, что надевать, к чему прикасаться и где стоять, чтобы практиковать заземление в течение дня.

ДА Проводящий!

Кожа

Кожа обладает электропроводностью, поэтому лучше носить обувь на кожаной подошве. Он еще более токопроводящий, когда влажный, поэтому, если ваши ноги немного потеют в обуви, это хорошо. Кожаная обувь допускает заземление после того, как ее носили достаточно долго, чтобы впитать влагу из окружающей среды. Проводимость кожи увеличивается по мере износа, так как обувь со временем впитывает больше влаги.

Медь

Медь является проводящей, поэтому у некоторых заземляющих ботинок есть медные точки или пластины на подошве, чтобы вы могли подключаться к земле во время их ношения.

Кожа

Кожа обладает особой проводимостью прямо в середине подушечки стопы, так как она соединяется со всем телом. Вот почему заземление наиболее эффективно при переносе электронов через ноги.

Металл

Металлические материалы позволят переносу электронов течь. Заземляющие устройства часто используют серебро или углерод в качестве проводящего агента, потому что они прочны и долговечны.

Бетон

Бетон влажный, и если его вылить прямо на землю, его можно использовать как разумную замену ходьбе прямо по земле.

Пляжи

Пляжи отлично подходят для проводимости, потому что все ходят босиком по пляжу!

Вода

Вода является проводником и работает довольно хорошо, поскольку наши тела состоят в основном из воды, поэтому она обеспечивает хорошую связь.

Одежда

Одежда из хлопка, шерсти или любых натуральных волокон является электропроводной. Убедитесь, что он не слишком толстый, и ваша кожа все еще сможет соединиться с землей.

Носки

Носки токопроводящие, так как ноги естественным образом потеют. Носки с серебристой подкладкой особенно хороши для общения.

Одеяла

Одеяла из хлопка, шерсти или любых натуральных волокон также позволяют выполнять заземление.

Деревья

Деревья живут и связаны с землей, поэтому, если вы прикоснетесь к дереву, может произойти заземление.

Трава

Трава особенно хорошо проводит ток, когда она влажная.

Грязь

Грязь, конечно, токопроводящая, так как это земля! Так что давай, пачкайся! Играйте в грязи, работайте в саду. Чем грязнее, тем лучше!

НЕТ Непроводящий!

Тротуар

Тротуар не проводит электричество, поэтому, если вы живете в городе, вам нужно добраться до ближайшего парка!

Дерево

Древесина, однажды вырезанная из живого дерева, больше не является проводящей, поэтому жизнь в доме из деревянного каркаса не позволяет вам практиковать заземление.

Пластик

Пластик также не подходит для заземления, поэтому шлепанцы, большая часть палубной мебели и многие другие предметы не являются проводящими.

Резина

Резиновые сапоги или туфли на подошве не пропускают электроны. Существуют специально изготовленные заземляющие башмаки, такие как Pluggz, с центром из черного углерода и резины, которые на самом деле сделаны проводящими.

Герметик

Герметик или окрашенный бетон не являются проводниками, так как электроны плохо проходят через герметик или краску.

Синтетические материалы

Любой синтетический материал не будет проводить ток, что исключает использование самой обычной обуви, такой как кроссовки, классические туфли, рабочие ботинки и т. д.

Изоляционные материалы

Любые изолированные материалы, такие как пенопласт, стекло, фарфор, работают как проводники как полная противоположность.

Имея лучшее представление о том, какие материалы являются проводящими, вы можете начать практиковать заземление уже сегодня. Начните с пары туфель Pluggz или натуральных мокасин для заземления. Если вы не можете сменить обувь, попробуйте заземляющие подушки, одеяло или постельное белье для заземления. Healthy & Grounded предлагает полную линейку обуви с медным точечным покрытием, а также мокасины на кожаной подошве, разработанные с учетом требований заземления. У нас есть сандалии и обувь для мужчин, женщин и детей, так что посетите одну из наших страниц продуктов сегодня, чтобы найти много обуви для заземления. Вы не будете разочарованы, так как у нас большой выбор, отличные цены, вежливое обслуживание и быстрая доставка.

Библиография

• Koniver, Laura MD. Три основных часто задаваемых вопроса о заземлении. Intuition Physician, 15 октября 2012 г. Интернет. 29 сентября 2014 г. http://www.intuition-physician.com/grounding-faqs/.
• Меркола, Джозеф, доктор медицины. Осторожно: их ношение может нанести вред вашему здоровью. Mercola.com Возьмите под контроль свое здоровье. 29 апреля 2012 г.
