Что будет если соединить две фазы между собой в трехфазной сети

Жилой фонд городов и посёлков представлен не только современными зданиями. Большинство домов построены 60-е или 70-е годы ХХ века, до ВОВ и даже до революции. Соответственно, электропроводка в этих сооружениях выполнена без маркировки кабелей и диспетчерских надписей.

Поэтому при ремонте или модернизации проводки есть опасность неправильного подключения кабелей. В некоторых ситуациях это не приведёт к аварии, но что будет, если соединить две фазы между собой?

Особенности работы трехфазной сети

Несмотря на то, что большая часть бытовых электроприборов подключаются к однофазной сети, электропитание многоквартирных жилых зданий осуществляется по трёхфазным воздушным или кабельным линиям с заземлённой нейтралью.

Такие сети разделяются на однофазные во вводном щитке в доме. Питание частных домов осуществляется по аналогичной схеме, но разделение трёхфазных сетей на однофазные производится в месте подключения вводного кабеля к магистральной линии.

Информация! Питание некоторых частных домов, особенно оборудованных электроотоплением и электроплитами осуществляется трёхфазной электросетью.

Трёхфазная система электроснабжения жилых зданий используется для уменьшения тока и сечения кабелей при сохранении передаваемой мощности.

В промышленности такое питание позволяет применять трёхфазные электродвигатели, обладающие лучшими характеристиками по сравнению с однофазными.

Конструкция и работа трёхфазной электросети имеет ряд отличий от однофазной:

• Количество питающих проводов. Для работы этой системе необходимы 4 токоведущих жилы — 3 фазных и 1 нейтральная. В однофазной схеме используются только 2 провода — ноль и фаза.
• Разный ток в нейтральном проводнике. В однофазной сети он равен фазному, а в трёхфазной по нему протекает уравнительный ток. При равномерном распределении нагрузки по фазам этот ток отсутствует.
• Уменьшенное падение напряжения в проводах. В однофазной схеме для расчёта потерь учитывается двойное расстояние до источника питания, в трёхфазной сети ток, протекающий по нейтральному проводу и потери меньше, чем в фазном.

Какое напряжение между фазами

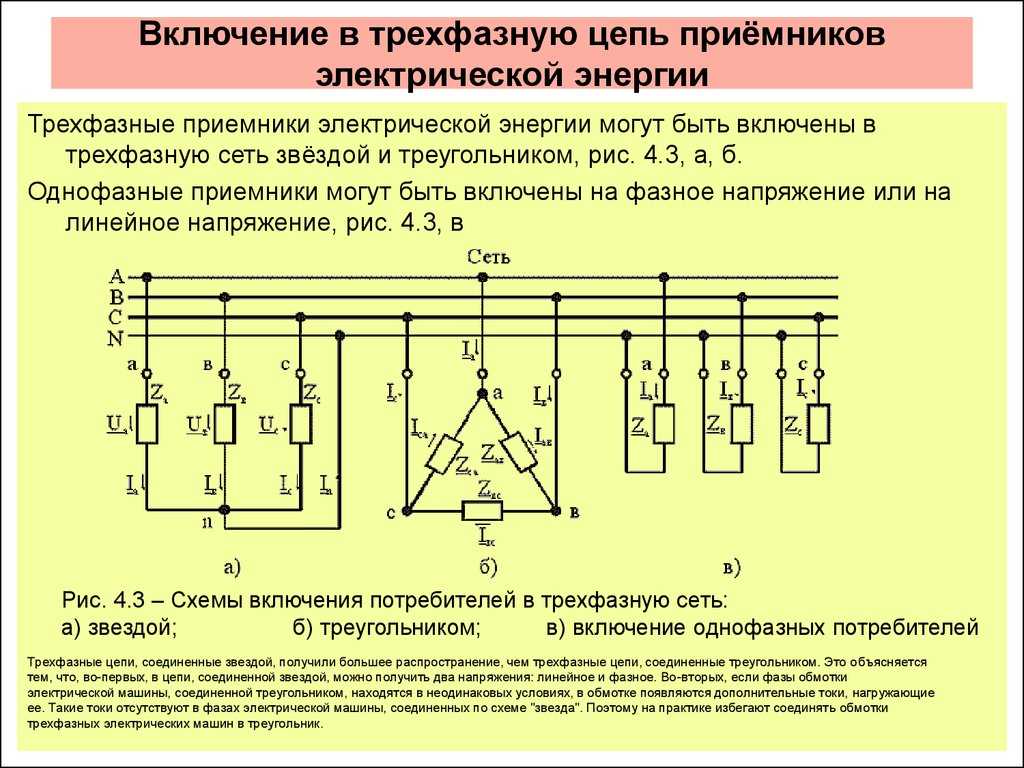

В трёхфазной системе электроснабжения существуют два вида напряжений:

• Линейное. Измеряется между двумя фазами в трехфазной сети (линиями L1, L2 или L3). Обозначается Uл.
• Фазное. Между фазой L и нейтралью N. В формулах это напряжение обозначается Uф.

Согласно нормам, действующим с середины 60-х до 1993г, оно должно составлять 380 и 220В соответственно. Согласно ГОСТу 29322-92 (МЭК 38-83), введённому в действие 01.01.1993г. линейное напряжение составляет 400В, а фазное 230В.

По нормам этого документа допускаются отклонения от этих параметров, поэтому показания вольтметра могут колебаться от -10% до +10% от номинальных значений.

На самом деле напряжение в сети намного выше. В розетке имеется не постоянное, а переменное напряжение синусоидальной формы, и вольтметр измеряет действующее значение напряжения, которое в √2 меньше пикового значения.

Для расчёта мощности электроприборов достаточно знать именно действующее, но при определении параметров конденсаторов и изоляции необходимо учитывать пиковые величины, составляющие Uпф=325В и Uпл=566В.

Интересно! Линейное напряжение связано с фазным по формуле Uл=√3Uф.

Что будет при неправильном соединении проводов

Вопрос «можно ли соединить две фазы» в рамках данной статьи рассматривает аспект соединения подходящих проводов между собой напрямую, без использования дополнительных элементов. Результат этих действий зависит от того, какие именно кабеля были соединены неправильно.

Соединение двух фаз между собой

В трёхфазной сети используются три разных фаза, обозначающиеся А, В и С или L1, L2 и L3, поэтому, что будет, если соединить две фазы между собой зависит от того, какие именно замыкаются фазы:

1. Соединение одноимённых (одинаковых) фаз. Фактически, это параллельное соединение двух автоматических выключателей. Приведёт к повышению тока срабатывания защиты и некорректной работе УЗО и дифавтоматов. В некоторых случаях, например, в панельных домах, в которых в одной переходной коробке находятся провода разных квартир, может неправильно работать прибор учёта электроэнергии.

1. Подключение друг к другу разноимённых (разных) фаз. Такое соединение двух фаз между собой является аварийным режимом и приведёт к отключению одного из автоматических выключателей, причёт сработает автомат с меньшей уставкой.

Единственным условно-допустимым случаем замыкания двух фаз является включение двух и более одинаковых автоматов в параллельную работу. Это повысит ток уставки, но рекомендовать такую сборку для использования нельзя из-за нестабильных параметров конструкции.

Что будет если соединить фазу и ноль

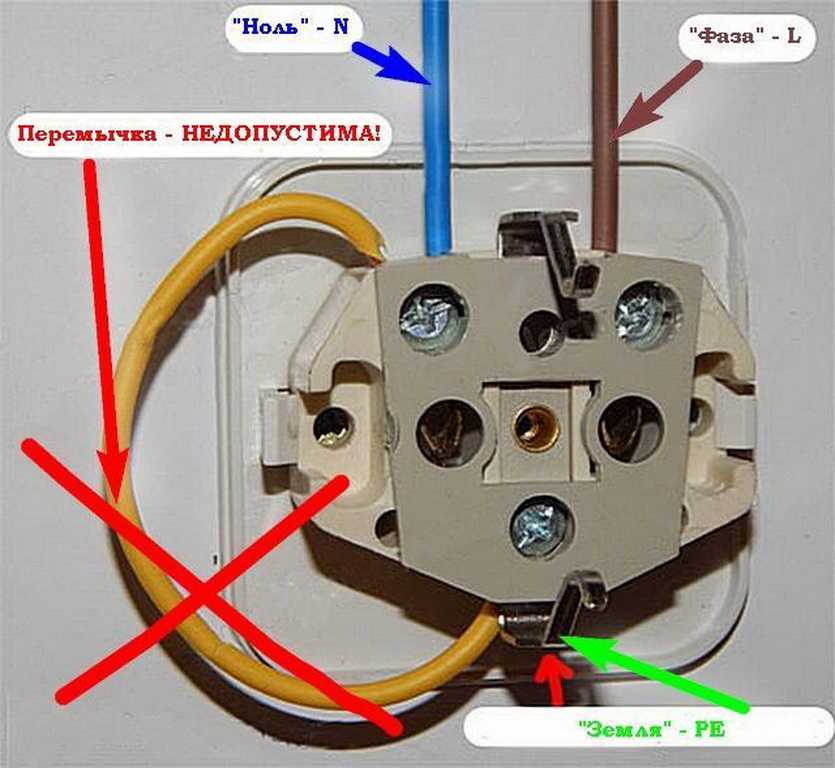

Прямое соединение нулевого и фазного проводников — это режим короткого замыкания. В этом случае происходит срабатывание электромагнитной защиты автоматического выключателя, установленного в фазном проводе выше места подключения.

Что будет если соединить фазу и землю

Такое соединение аналогично подключению фаза-ноль, однако в этом случае вместо отключения автоматического выключателя может сработать УЗО или дифференциальный автомат. Это связано с нарушением равенства токов в фазном и нулевом проводниках.

Обрыв нуля в трехфазной сети

Питание потребителей в трёхфазной сети осуществляется по четырёх- или пятипроводной схеме — 3 фазных провода и нейтраль. В системе электроснабжения TN-S к ним может быть добавлен заземляющий провод.

Большинство бытовых потребителей подключаются только к одному из фазных проводов и к нулевому проводнику. Для уменьшения нагрузки и тока, протекающего по проводам, разные квартиры и частные дома подключаются к различным фазам и запитаны по схеме «звезда с нейтралью».

Нулевой проводник в этой системе необходим для обеспечения постоянного напряжения в однофазной розетке. Свою функцию он выполняет за счёт протекания по кабелю уравнительных токов.

При обрыве нулевого проводника однофазные потребители оказываются соединёнными по схеме «звезда без нейтрали».

Отсутствие уравнительных токов приводит к колебаниям напряжения в розетке в диапазоне 0-380В, причем, чем больше мощность включённых электроприборов, тем ниже напряжение.

Такой режим является опасным для электроприборов и для защиты от подобных ситуаций необходима установка реле напряжения РН. Это устройство перед включением и во время работы проверяет параметры сети и при выходе напряжения за допустимые пределы отключает линию.

Информация! Обмотки трёхфазных электродвигателей не подключаются к нейтрали. Равенство напряжения на каждой из катушек обеспечивается одинаковым числом витков в обмотках.

Почему в розетке появляется две фазы

В некоторых случаях при проверке наличия напряжения индикаторной отвёрткой инструмент вместо ноля и фазы показывает наличие на клеммах розетки двух фаз.

Это могут быть две одинаковые или две разные фазы. Основной причиной этого явления является обрыв нулевого провода, приводящий к разным результатам в зависимости от того, где именно произошло нарушение контакта.

Более точно можно определить место обрыва можно при использовании вольтметра или индикатора типа «Контакт», показывающего не только наличие напряжения, но и, хотя бы приблизительно, его величину:

• Обрыв ноля в квартирной электропроводке. В этом случае на клеммах розетки появляются две одноимённые фазы. Одна из них приходит непосредственно с автоматического выключателя, а вторая через включённую лампочку или другой электроприбор. Вольтметр покажет отсутствие напряжения в розетке, а индикатор — короткое замыкание.
• Установка однополюсного автомата в нулевом проводе. В некоторых домах отдельные линии к вводному автоматическому выключателю подключены через однополюсный автомат. При его отключении или срабатывании защиты в розетке появятся две одинаковые фазы. Напряжение между клеммами при этом отсутствует.
• Нарушение контакта в нулевом проводе между вводом в дом и подстанцией. При этом через нейтраль перестаёт идти уравнительный ток и при мощности электроприборов, подключённых к фазе, от которой питается квартира меньшей, чем на других фазах, на нулевой клемме появляется напряжение. В зависимости от распределения нагрузки оно может достигать 220В по отношению к заземлению и 380В по отношению ко второй клемме розетки, но даже небольшое напряжение в розетке указывает на обрыв нейтрали в подходящем кабеле.
• Замыкание фазного провода воздушной линии с нулевым. В этом случае возможны два варианта развития событий — срабатывание защитной аппаратуры на трансформаторной подстанции и отключение линии или отгорание ноля. Во втором случае в розетку придут не нулевой и фазный провода, а две разноимённых фазы и напряжение на клеммах составит 380В.

Важно! При появлении в розетке двух РАЗНЫХ фаз следует немедленно отключить вводной автомат и не включать его до устранения неисправности.

Вывод

Исходя из вышеизложенного на вопрос — что будет, если соединить две фазы между собой можно дать однозначный ответ. Такая ситуация даже если не приведёт к короткому замыканию и срабатыванию защиты, то в любом случае повлияет на её работу. Аналогичные последствия будут, если произвести подключение фаза-земля или фаза-ноль.

Исключением является соединение разных разноимённых фаз не напрямую, а через какие-либо электроприборы. В этом случае короткого замыкания не произойдёт, но это приведёт к выходу из строя включённых аппаратов из-за того, что вместо 220В на питание устройства будет подано 380В.

Похожие материалы на сайте:

• Что такое ФИДЕР на подстанции
• Если перепутать фазу и ноль при подключении
• Как найти фазу и ноль индикатором

Что будет если соединить две фазы

В квартирех фазное. Тогда сгорят провода и эл. Это как? P-Alex quote: Originally posted by air Это как? HARON задающим такие вопросы не следует самостоятельно устанавливать силовые электроприборы.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Что будет, если при подключении розетки перепутать фазу и ноль?
• Что будет если соединить две фазы, Что делать, что это такое, что лучше
• Как в обычной розетке может появиться две фазы?
• Где в розетке должна быть фаза
• соединить две фазы
• Что делать, если в розетке две фазы? Что будет если замкнуть две фазы
• Две фазы в розетке. Причины. Что делать?
• В розетке 2 фазы
• Почему в розетке могут появиться две фазы и что с этим делать. Если соединить две фазы что будет

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Две фазы в розетке. Как такое может быть?!Причины. Что делать?

Что будет, если при подключении розетки перепутать фазу и ноль?

Электромонтаж в квартире — это такая работа, которую не все домашние мастера рискуют выполнять самостоятельно, стараясь переложить ее на плечи профессионалов. Однако есть такие задачи, для решения которых вызывать специалиста будет, по крайней мере, стыдно — для их выполнения не требуется никаких навыков.

К ним относится поиск фазы и нуля в розетке и ее последующая установка. Для мастеров, имеющих даже небольшой опыт, подобная работа не представляет никаких проблем, она элементарна.

А вот тем, кто впервые столкнулся с подобной задачей, сегодняшняя статья будет весьма полезна или как минимум интересна. Есть такие люди, которые даже не знают подобных понятий, однако любой уважающий себя домашний мастер должен понимать различия между этими терминами. Определение фазного, нулевого и заземляющего проводника необходимо для правильного монтажа розеток. Если речь идет о распределительной коробке, то здесь задача еще важнее.

Сделать разводку на выключатель без подобной проверки не получится. Существует несколько способов определения: от всем привычных до действительно экзотических. Просто взглянув на точку подключения понять, где в розетке фаза и ноль не получится — ГОСТ не предусматривает определенного их расположения справа или слева. А значит, следует разобраться с этим вопросом более тщательно. Но сначала немного теории. На ближайшую от дома трансформаторную подстанцию приходит 6 кВ по трем фазным проводам.

Именно на ней напряжение понижается до привычных всем 0. Ноль же появляется следующим образом. При подобной коммутации в центре, где соприкасаются концы катушек, образовывается рабочий ноль. После его соединения с контуром подстанции и получается глухозаземленная нейтраль, которая идет вместе с тремя фазами В на дома и квартиры. Может возникнуть вопрос: если пришло В 4 провода , почему в розетке фаза и ноль образуют В? Здесь все просто: В — это напряжение между двумя жилами, называемое фазным.

Если же взять вместо одного из них ноль, получится линейное В. Только в этом случае бытовая техника сможет работать. Сами жилы имеют цветовую маркировку — желто-зеленый земля , синий или голубой ноль , любой другой цвет фаза. Электромонтеры даже с небольшим опытом работы знают, что ее соблюдение обязательно. Ведь помимо удобства монтажа и обслуживания сетей в будущем, это может спасти кому-то жизнь. Обозначений фазы и нуля на розетках чаще всего, увы, нет.

Существует несколько методов, помогающих решить этот вопрос. Наиболее простой если розетка снята или вытащена из стакана — цветовая маркировка. Однако ни один электрик не станет ей слепо доверять. Ведь даже если мастер уверен, что до него работал профессионал, цветовая маркировка носит лишь информационный характер.

Для собственной уверенности следует перепроверить, где фаза и ноль в розетке, самостоятельно. Значит, нужно воспользоваться специальным оборудованием, среди которого может быть:.

Подобная отвертка удобна для работы, даже если человек впервые столкнулся с подобной проблемой. Для проверки следует прикоснуться ее жалом к контакту, приложив палец к металлической платформе сзади.

На нулевом проводнике ничего происходить не будет, как и на заземляющем. А вот при соприкосновении с фазным неоновая лампочка в корпусе засветится. Если используется подобное устройство на светодиодах, то прикасаться к платформе не обязательно. Такие индикаторные отвертки оборудованы батарейками и светодиод зажигается сам.

Однако проблемой их является высокая чувствительность к токам наведения. Такой способ хорош для определения фазы и нуля в розетке, но не способен помочь найти заземляющий провод, если в месте точки подключения торчит лишь 3 провода. Этот метод немного сложнее. Для его использования понадобится лампочка и патрон с проводами. Небольшое отступление: если в квартире отсутствует заземление, пользоваться подобным способом начинающим не стоит — это довольно сложно.

Соединив один из проводов патрона с контактом, нужно прикасаться по очереди к двум другим. После меняется основной контакт и действия повторяются. То же сделать нужно и в третий раз. В итоге необходимо найти провод, который будет зажигать лампу независимо от второго контакта. Это и будет фаза. А вот с двухпроводной системой, без заземления, придется потрудиться. Одну из жил контрольной лампы нужно удлинить так, чтобы она доставала до батареи отопления или трубы водоснабжения.

Напряжение проверяется между ней и одним из контактов. Наличие или отсутствие свечения покажет фазу и ноль в розетке соответственно. Переключатель прибора необходимо выставить в положение переменного напряжения на любую позицию, выше В. После этого черный щуп следует зажать пальцами, а красным прикасаться к каждому из контактов по очереди. Изменение показаний на дисплее или отклонение стрелки укажет на фазный провод. Теперь следует понять, как определить в розетке фазу, ноль и заземление.

Замеряется напряжение между парами. Одним из тестируемых показателей обязательно должна быть фаза. Меньший показатель напряжения, пусть даже незначительно, укажет на заземление.

Если цифры на дисплее совершенно идентичны, значит, выполнено защитное зануление нейтраль соединена с землей. А вот правильно ли все сделано — уже другой вопрос.

Интересен вариант определения куда фаза, куда ноль в розетке , без дополнительного оборудования. Для работы понадобится только провод, резистор 1 Мом и… обычный сырой картофель. В глазах некоторых сейчас появилось недоумение и недоверие, однако это действительно рабочий метод.

Один из проводов соединяется с водопроводной трубой или отоплением. Второй его конец втыкается в срез картофелины. Отдельная жила соединена с резистором. Она также втыкается в клубень, на расстоянии 0. Теперь оставшимся концом проверяются контакты по очереди, задерживаясь на каждом мин. Фазный провод выдаст себя реакцией — крахмал на срезе начнет пениться. Очень важно! Если у домашнего мастера нет опыта подобных работ, лучше про подобный метод забыть.

Его применение является полным нарушением правил техники электробезопасности. Определившись с назначением проводников, можно приступить к монтажу самой точки электропитания если она отсутствует. На задней части розетки имеется два контакта по краям и один посередине.

Справа и слева подключается фазный и нулевой провод. Их расположение значения не имеет, однако если домашний мастер самостоятельно решил установить все точки в квартире, лучше для себя создать определенную систему. Это поможет впоследствии и избавит от новых поисков. Центральный контакт предназначен для подключения заземляющего проводника — он соединен со скобой, которую четко видно на лицевой стороне розетки.

Если третья желто-зеленая жила отсутствует, он остается пустым. Этого делать ни в коем случае нельзя — при пробое изоляции фазного проводника на корпус бытового прибора произойдет короткое замыкание, которое приведет к выходу техники из строя.

А если при этом ноль слабый, возможно его пригорание. Тогда при соприкосновении с устройством возможен даже летальный исход. Определение фазы и нуля в розетке — процесс несложный. И уж тем более для этого не стоит призывать на помощь специалиста, оплачивать его работу. Проще все выполнить своими руками. Однако, если работа производится без снятия панели, следует быть внимательным и аккуратным. Необходимо помнить, что поражение электрическим током опасно для жизни и здоровья.

Электрическая проводка делается по простым принципам, которые изучаются еще в школе, но некоторые неисправности зачастую выходят за рамки стандартных представлений про работу электросети. Две фазы в розетке это распространенный казус, регулярно ставящий в тупик пользователей с недостаточным опытом в ремонте электропроводки. Второй фазы, в правильном понимании этих слов, в квартире быть не может.

Следующий момент, который надо знать для понимания сути проблемы — каждый электроприбор является проводником электричества. Простейший пример это лампочка — ее нить накаливания светится из-за того, что она является проводником электрического тока. По сути, лампочка светит потому что она замыкает между собой фазу и ноль, а короткого замыкания не происходит так как нить накаливания обладает определенным электрическим сопротивлением. Точно так же работают остальные приборы — они зачастую подключаются к сети через трансформаторы, обмотка которых сделана из медной проволоки.

Замыкания опять же не происходит, так как из-за длины провода и его сечения он обладает электрическим сопротивлением, но по сути, когда в розетку вставляется штепсель любого прибора, то в ней замыкаются фаза и ноль. Теперь должно быть понятно, почему в розетке две фазы — эта неисправность может появиться только в том случае, если отсутствует ноль. Фаза приходит к розетке, проходит через включенный в нее электроприбор и появляется на нулевом проводе, а от него и на тех розетках, что расположены после обрыва ноля.

Соответственно, если выключить все выключатели и вынуть все штепсели из розеток, то индикатор будет показывать фазу только на одном контакте.

Что будет если соединить две фазы, Что делать, что это такое, что лучше

Posted on 16 окт, at Ссылка Комментарий 21 комментарий Поделиться. Log in No account? Create an account. Remember me.

Если взять провод и соединить фазу из одной розетки с фазой другой розетки в Для дванных электриков-? Почему 1 фаза — а 2- а не ? . По сути поста — в первом случае ничего не будет, во втором.

Как в обычной розетке может появиться две фазы?

Электромонтаж в квартире — это такая работа, которую не все домашние мастера рискуют выполнять самостоятельно, стараясь переложить ее на плечи профессионалов. Однако есть такие задачи, для решения которых вызывать специалиста будет, по крайней мере, стыдно — для их выполнения не требуется никаких навыков. К ним относится поиск фазы и нуля в розетке и ее последующая установка. Для мастеров, имеющих даже небольшой опыт, подобная работа не представляет никаких проблем, она элементарна. А вот тем, кто впервые столкнулся с подобной задачей, сегодняшняя статья будет весьма полезна или как минимум интересна. Есть такие люди, которые даже не знают подобных понятий, однако любой уважающий себя домашний мастер должен понимать различия между этими терминами. Определение фазного, нулевого и заземляющего проводника необходимо для правильного монтажа розеток. Если речь идет о распределительной коробке, то здесь задача еще важнее. Сделать разводку на выключатель без подобной проверки не получится.

Где в розетке должна быть фаза

Добрый день, помогите пожалуйста с таким вопросом. Накрылась варочная панель. Снял и не посмотрел как соединены провода были. Из стены выходят 3 провода одного сечения. Фазу нашёл без проблем.

Просмотр полной версии : Две фазы на лампочку чем чревато? Собственно говоря сабж.

соединить две фазы

Регистрация и вход. Поиск по картине Поиск изображения по сайту Указать ссылку. Загрузить файл. Крутой поиск баянов. Везде Темы Комментарии Видео. О сайте Активные темы Помощь Правила Реклама.

Что делать, если в розетке две фазы? Что будет если замкнуть две фазы

Электрика и электрооборудование, электротехника и электроника — информация! У неопытных электриков или хозяев дома появляется вопрос: что же такое фаза и ноль? Раньше они не вникали в то, как устроена электропроводка. А теперь понадобилось отремонтировать розетку, заменить лампочку, и хочется все это сделать самому. Электросеть разделена на два типа: постоянного и переменного тока. Электрический ток является движением электронов в каком-либо направлении. При постоянном токе электроны двигаются в одну сторону, имеют полярность. При переменном токе электроны меняют свою полярность с определенной частотой.

Если у вас в доме обычное однофазное (т.е. фаза и земля) электричество, то и после автоматов будет однофазное. Т.е. если.

Две фазы в розетке. Причины. Что делать?

Нештатная ситуация, при которой в обоих гнездах розетки индикатор напряжения показывает наличие фазы, на практике встречается довольно часто. При этом попытки измерить разность потенциалов между контактами штепсельного разъема не дадут результата, индикатор вольтметра покажет ноль. Соответственно, подключение электроприбора также будет бесполезным. Почему возникают две фазы в розетке и как устранить эту неисправность, Вы узнаете из материалов сегодняшней статьи.

В розетке 2 фазы

ВИДЕО ПО ТЕМЕ: Для электриков- так делать нельзя!

Замерил напругу в розетке и мягко говоря опупел. У меня все лампочки сгорели, ладно бытовуха цела. Дубликаты не найдены. Все комментарии Автора.

При выходе из строя электропроводки иногда случается, что индикатор показывает в розетке две фазы, а электроприборы при этом не работают.

Почему в розетке могут появиться две фазы и что с этим делать. Если соединить две фазы что будет

Электрическая проводка делается по простым принципам, которые изучаются еще в школе, но некоторые неисправности зачастую выходят за рамки стандартных представлений про работу электросети. Две фазы в розетке это распространенный казус, регулярно ставящий в тупик пользователей с недостаточным опытом в ремонте электропроводки. Второй фазы, в правильном понимании этих слов, в квартире быть не может. Следующий момент, который надо знать для понимания сути проблемы — каждый электроприбор является проводником электричества. Простейший пример это лампочка — ее нить накаливания светится из-за того, что она является проводником электрического тока.

Здравствуйте, уважаемые читатели сайта sesaga. Иногда в электрической проводке возникает интересная неисправность, которая приводит неопытного электрика или простого любителя в затруднительное положение. Такой неисправностью является возникновение второй фазы в розетке , которая там оказывается на месте нуля, что заставляет сильно призадуматься.

домашнее задание — Что произойдет, если одна из трехфазных нагрузок внезапно отключится?

спросил
5 лет, 4 месяца назад

Изменено
5 лет, 4 месяца назад

Просмотрено
5к раз

\$\начало группы\$

Извините, если задаю тривиальный вопрос.
Я пытался найти предыдущие вопросы, но не смог их найти, есть только вопрос о том, что произойдет, если нейтральная линия отключится.

На этот раз мой вопрос о том, что произойдет, если одна из трехфазных нагрузок отключится, как показано на рисунке ниже?

Для (a) соединения звездой, остается ли фазное напряжение Vline/sqrt(3)? Является ли Ineutral= -(IR+IB) действительным, если IY=0?

Для варианта (b), который представляет собой соединение по схеме «треугольник», сохраняется ли фазный ток Iline/sqrt(3)?

Как решить эти два вопроса? Я пытался найти похожие вопросы в Интернете, но не смог найти ни одного с такими ключевыми словами, как «3-фазная система, одна фаза отключена».

Мои ответы на части (a) и (b) приведены ниже.

Если вы знаете подобные проблемы из какого-либо другого источника, не могли бы вы поделиться со мной? Я сам могу там читать. Спасибо.

• трехфазный
• домашнее задание
• дельта

\$\конечная группа\$

\$\начало группы\$

Название вашего вопроса: —

Что происходит, когда одна из трехфазных нагрузок внезапно отключается?

И изображения в вашем вопросе (без учета символов разрыва линии) относятся к трехфазным системам с несимметричной нагрузкой. Ваш конкретный вопрос таков: —

что произойдет при отключении одной из трехфазных нагрузок
так же, как на рисунке ниже?

Итак, для меня разумно предположить, что вы знаете, как рассчитать ток нейтрали при неизменной несбалансированной нагрузке. Если вы это сделаете, и это кажется разумным, то для части (а) рассчитайте ток нейтрали с Z2, установленным на бесконечность.

Для части (b) аналогичная история, просто выведите формулы для трех токов и увеличьте импеданс YB до бесконечности.

Если на самом деле вы не можете рассчитать токи до разрыва линий, то вы задаете неправильный вопрос и вам следует пройтись, прежде чем бежать.

Для (а), который является соединением звездой, остается ли фазное напряжение
Vline/sqrt(3)? Является ли Ineutral= -(IR+IB) действительным, если IY=0?

При отсутствии каких-либо других сведений о трехфазном питании следует предположить, что оно идеально, и поэтому отношение \$\sqrt3\$ выполняется всегда. Нейтральный ток (при общих обстоятельствах) IR + IB + IY, но вы должны учитывать фазовые углы и, следовательно, некоторую компенсацию тока.

Для соединения треугольником (b) фазный ток неподвижного
Илина/кв.(3)?

Для асимметричной нагрузки нет, связь не сохраняется. Это соотношение действительно только тогда, когда нагрузка сбалансирована.

\$\конечная группа\$

13

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

три фазы — Заземление одной фазы нейтрали, где точка не заземлена

Задавать вопрос

спросил
5 лет, 8 месяцев назад

Изменено
5 лет, 8 месяцев назад

Просмотрено
2к раз

\$\начало группы\$

Примечание. Это всего лишь мысленный эксперимент.

Как повлияет на трехфазную систему заземление одной фазы звезды без другого заземления в системе?
Другими словами: у вас есть генератор, вырабатывающий три фазы, подключенный к трансформатору, а вторичная сторона соединена звездой. Звезда плавает относительно земли, и одна фаза соединена с землей.

С однофазными нагрузками, подключенными к каждому проводу. Все нагрузки и компоненты сбалансированы.

Обновление:

^{смоделируйте эту схему — Схема создана с помощью CircuitLab}

Чтобы уточнить вопрос:
Я вижу два возможных результата: как и в ответе @Charles Cowie, схема работает как обычно, поскольку другого пути заземления нет.

Другая возможность заключается в том, что цепь будет действовать аналогично трехфазной цепи с заземлением по нейтрали,
имеет замыкание фазы на землю. Причина в том, что L3 попытается выровнять разницу между
и земля. Подобно тому, что происходит с вертолетом, используемым для ремонта проводов под напряжением.

Это выравнивание не удастся из-за размера Земли. В чем я не уверен, так это в том, что
выравнивание заряда в случае вертолета и ЛЭП происходит за счет наведенных токов
от магнитных полей, окружающих линию передачи, или если по линии передается мощность.

Надеюсь, это прояснит вопрос.

• трехфазный

\$\конечная группа\$

5

\$\начало группы\$

Если система распределения электроэнергии не заземлена, то неисправность в системе, которая соединяет точку с землей, теоретически не приведет к протеканию тока повреждения. Скорее всего, будет небольшой ток, потому что где-то в системе может быть емкостная связь или какое-то другое соединение с высоким импедансом.

Если нейтральная точка звездообразной системы или фаза звездообразной системы соединены с землей, это определяет напряжение относительно земли и импеданс пути замыкания на землю для всей системы. Если нейтральная точка заземлена, напряжение каждой фазы относительно земли равно фазному напряжению. Если одна фаза подключена к земле, две другие фазы будут иметь фазное напряжение по отношению к земле, а нейтральная точка будет иметь фазное напряжение по отношению к земле. Последствия заземления одной фазы в первую очередь заключаются в результирующих напряжениях и токах в случае замыкания на землю в какой-либо другой точке системы.

Вкратце:

Последствия замыкания на землю предсказуемы в системе с заземленной нейтралью. В незаземленной системе одно замыкание на землю может остаться незамеченным. Это означает, что напряжения относительно земли и последствия замыкания на землю непредсказуемы.
