как его установить, беспроводные модели и актуальные цены

Куда и где подключать провода на газовом котле?

Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.

По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.

Длина кабеля до места установки термостата не должна превышать 50 метров.

Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.

Данные клеммы чаще всего расположены с обратной стороны платы управления.

Однако иногда производители их выносят за пределы платы.

Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.

Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).

В итоге все начинало работать как надо, только при обратном подключении.

Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.

При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.

Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).

У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.

Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.

При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.

Один из вариантов алгоритма

Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.

На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:

BaxiBoschElectroluxVaillantJunkersBuderusViessmanFerroliAtronАльфа КалорImmergas

А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?

Все зависит от того, в каком положении останется сухой контакт. Если замкнут — ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.

Если разомкнут, то отопление не запустится и работать не будет.

Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет.

На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.

На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.

Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.

Механический или электронный термостат

Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.

Вот «обычная» схема подключения Termec.

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно. При этом вся логика работы отопления аналогична рассмотренной ранее.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.

Например, такие как этот (тысячи довольных покупателей и положительных отзывов).

Подробнее

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.

Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.

Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.

На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.

Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.

Место установки

Как известно, температура воздуха в помещении с традиционными системами обогрева на радиаторах, прогревается неравномерно. Возле пола она ниже, под потолком выше.

Исходя из наличия в терморегуляторах именно встроенного температурного датчика, их высота установки регламентируется.

Размещать такие термостаты нужно на высоте 1,2-1,5м от уровня пола и как можно дальше от источников обогрева, в том числе защищать от попадания прямых солнечных лучей.

Также не рекомендуется ставить термостаты в коридоре или на кухне.

Подключение термостата теплого пола на газовый котел

Зачастую потребители задаются вопросом, а можно ли использовать стандартный терморегулятор от теплых полов на 220В для работы с газовым котлом?

Вдруг вы не нашли специальный термостат с сухими контактами, а модель от теплых полов у вас уже есть в наличии. Такое подключение возможно.

Однако для этого вам понадобится “развязать” напряжение 220V. В большинстве термостатов теплых полов оно приходит на клеммы питания и далее снимается с клемм, отходящих на кабель обогрева. А как говорилось выше, при работе с газовым котлом используются “сухие контакты”, по которым передаются импульсы низкого напряжения.

Если вы напрямую подключите сюда кабель с платы управления котла, то спровоцируете короткое замыкание и выведете из строя свой котел.

Для безопасного подключения в схему придется добавить промежуточное реле или дополнительный контактор с нормально открытыми контактами.

С клемм термостата вместо кабеля теплого пола подаете напряжение 220В на катушку реле (контактора), а уже через его нормально открытые контакты (1-2 или 3-4), подключаете провода на газовый котел.

Принцип работы здесь такой же, как был рассмотрен ранее. Однако имейте в виду следующую особенность.

Так как это термостат все-таки для теплых полов, то скорее всего он будет работать по схеме: датчик воздуха + датчик пола. А значит потребует от вас установки и выставления ограничения температуры по датчику пола, которого у вас не будет.

Поэтому в настройках придется отвязать датчик пола и оставить в работе только датчик воздуха. Как это сделать, подробно читайте в инструкции к своей модели. У разных девайсов могут быть отличия.

Например, у Devi Touch для этого приходится ломать на задней стороне специальную перемычку.

Дабы не иметь всех этих сложностей и проблем, лучше все-таки изначально выбирать правильную модель терморегулятора.

Терморегулятор для коллектора водяных полов

При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.

Обратная сторона такого устройства выглядит следующим образом.

Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM). Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).

Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.

При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно.

Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.

Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.

Источник

Поделиться новостью в соцсетях

    Похожие записи

  • Хорошая электроплита для дома — грамотный выбор домохозяйки.
  • 5 факторов — как выбрать хороший накопительный водонагреватель. ТЭН, бак, объем,анод, управление.
  • Ветрогенератор для дома — минусы и минусы. Расклад по ценам и киловаттам. Цена за 1квт от ветряка.

« Предыдущая запись

Код Опис неисправности F….

Страница 38

  • Изображение
  • Текст

38

Код

Опис неисправности

F.74

Короткое замыкание (сигнал — +5 В) датчика давления

– данное сообщение появится в случае короткого замыкания (сигнал — +5 В) или разрыва цепи датчика давления.

F.85

Замерзание котла

– данное сообщение появится в случае падения температуры теплоносителя ниже 3°C – сообщение будет автоматически удалено при повышении значения температуры теплоносителя выше 4°C

F.86

Замерзание воды в бойлере

– данное сообщение появится в случае падения температуры воды в бойлере ниже 3°C; – сообщение будет автоматически удалено после повышения температуры воды в бойлере выше 4°C

https://youtu. be/wBEivdjrpOU

Настройка термостата

Произвести настройку установленного термостата поможет инструкция, прилагаемая к нему. Настройка режимов осуществляется с помощью кнопок, расположенных на панели устройства. С помощью них можно регулировать такие показатели:

  1. Температуру нагрева и кондиционирование.
  2. Время задержки срабатывания датчиков. Его ставят, чтобы избежать ложного включения или отключения газового котла. Это может произойти, например, при появлении кратковременного сквозняка.
  3. Колебание температуры. Например, наименьший показатель составляет 0,5°C – это значит, что котел включится при снижении параметра на 0,25°C, и выключится при превышении температуры на аналогичное значение.
  4. Оптимальная и экономичная температуры. Первая поддерживается в дневное время, а вторая – в ночное, обеспечивая экономию топлива.

Количество программ может отличаться в зависимости от модели термостата.

Установка и подключение

И вот, когда оборудование выбрано и приобретено, можно приступать к его установке. Вначале рассмотрим рекомендации по размещению датчика.

Выбираем место для датчика

От того, где будет размещен датчик, зависит правильность и эффективность работы всей отопительной системы, поэтому нужно учесть следующие правила:

  • Рекомендуемая установка датчиком над полом – 1,5 м. Все мы знаем, что помещение нагревается неравномерно при любой отопительной системе, будь то классическая система или теплый пол. Если пренебречь этим правилом, то датчик будет управлять котлом в другом температурном режиме.
  • Не рекомендуется прикреплять датчик к внешней стене, так как она всегда более холодная, нежели стены внутри помещения.
  • Датчик не нужно устанавливать в глухом месте или прятать за какими-либо предметами – возле него должен свободно циркулировать воздух. Но нужно остерегаться и другой крайности – прибор не должен находиться в зоне действия сквозняков.
  • Место для установки прибора не должно быть возле нагревательных приборов или возле кондиционера, окон и входных дверей. На него не должны попадать прямые солнечные лучи.

Такое обилие ограничений и предписаний может показаться чересчур уж большим, на самом же деле здесь ничего сложного нет, просто об этом нужно помнить, выбирая место для датчика термостата.

Приступаем к подключению

>

В первую очередь нужно отключить котел от электропитания, чтобы обезопасить себя и электронику котла при выполнении работ.

Если блок управления будет установлен внутри котла, то нужно найти для него подходящее место. Если есть такая необходимость, то можно воспользоваться для монтажа блока установочной коробкой.

Для того чтобы подключить блок управления к котлу, не нужны особые знания, но придется разобраться в схеме.

Красной стрелкой показан путь тока по цепи. Входя в контакт L, он проходит по плате и выходит из нее через контакт Tb2, в котором установлена перемычка, соединяющая его с контактом Tb1. Через этот контакт ток возвращается в плату и управляет работой котла, включая или выключая его.

Теперь нужно скачать с интернета схему вашего котла и проверить, есть ли в нем возможность подключения термостата. Если вы нашли на ней надпись «Комнатный термостат» (в разных моделях котлов название может несколько отличаться), значит, есть возможность подключения термостата.

Если у вас напольный котел, то такую проверку нужно выполнить до приобретения термостата.

Вернемся к перемычке, установленной между контактами Tb1 и Tb2. Во многих котлах она находится на отдельно выведенной колодке (фото выше), но в некоторых моделях ее придется искать на плате.

Открутив винты, держащие перемычку, ее нужно вытянуть, а вместо нее прикрутить провод 0,75 м2, который будет соединять плату котла с блоком управления термостата (или с проводным термостатом). Как видим, на схеме контакты термостата разомкнуты.

Согласно схеме термостата, нам понадобится пара нормально разомкнутых контактов – это COM и NO. Обычно именно такая маркировка присутствует на подключаемом блоке.

Если на блоке другая маркировка или она отсутствует вовсе, то контакты можно проверит тестером. Один электрод прижимается к среднему контакту, а вторым по очереди проверяются боковые. Нам нужна пара разомкнутых контактов.

В зависимости от конструкции, блок подключается к сети или в него вставляются батарейки.

Рекомендации по эксплуатации

Чтобы отопительная система работала экономно и создавала максимальный комфорт в доме, следует принять во внимание следующие рекомендации:

  • если длительный период все домочадцы находятся на работе или на учебе, на это время можно запрограммировать экономичный режим работы;
  • надолго уезжая из дома, необходимо установить подогрев на минимум и поставить новые батарейки;
  • лучше менять батарейки в программаторе на новые заранее, не дожидаясь, когда они полностью разрядятся;
  • желательно подключить к термостату и газовому котлу стабилизатор напряжения.

Терморегулятор – это полезное устройство, которое сэкономит деньги и создаст в доме комфорт и уют. Он облегчит управление газовым котлом и продлит его срок службы.

Выбор прибора

К выбору прибора нужно подходить осмысленно. Нередко люди приобретают устройство с немалым количеством опций, которыми они потом никогда не пользуются. Что нужно учитывать? Остановимся на этом более детально.

Выносной термостат может быть проводным или беспроводным.

  • Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда прибор нужно установить в соседнем помещении. Прокладывать провод по стене или сверлить под него сквозное отверстие не лучшее решение для помещения после ремонта (или если в ближайшее время там не планируется выполнять ремонт).
  • Беспроводный датчик не только не требует подключения, но и может быть перенесен в любое другое помещение. Еще до покупки важно знать радиус действия прибора и как он действует через стены. Например, некоторые дешевые датчики надежно работают только в зоне прямой видимости, но при изменении ситуации или при сильном удалении могут потерять возможность передавать сигнал на модуль, установленный возле котла.
  • Избежать некоторых проблем при подключении поможет приобретение прибора той же фирмы, что изготовила и котел.

Котел и термостат одной фирмы

Как уже упоминалось, было бы хорошо, если приобретается прибор под установленный котел одного и того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант). На иллюстрациях, размещенных ниже, можно увидеть разнообразие этих приборов.

Бакси
Протерм
Вайлант

Способ регулировки

Органы управления могут быть:

  • в виде кнопок, а все данные отображаются на электронном табло;
  • механическое управление подразумевает наличие регулятора с нанесенными на него показателями.

Функции

Термостаты могут быть простыми или многофункциональными.

  • Простой прибор может лишь поддерживать в помещении заранее заданную в его настройках температуру.
  • Программируемый термостат обладает богатым набором функций. Его можно настроить, изменяя параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Также можно установить настройки на каждый день недели.
  • Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, меняя уровень влажности.

Вайлант груп Словакия, спол. с.р.о.Пплк. Плюштя, …

Страница 40

  • Изображение
  • Текст

Вайлант груп Словакия, спол. с.р.о. Пплк. Плюштя, 45 909 01 Скалица Словацкая Республика

www.protherm-ru.ru

Ваш сервис:

С правом на изменения

Комментарии

Выделить → Я нашла инструкцию для своего водонагревателя здесь! #manualza

  • Кликнуть →

Дополнение к инструкции к экспортному варианту пистолета ТТ: — Не предназначен для игры в русскую рулетку.

Мануалза!manualza.ru

Всё ещё не с нами?

Подключение терморегулятора к теплому полу


Пошаговая инструкция по установке и подключению терморегулятора для теплого пола: советы по выбору места установки, монтажу датчика температуры, подключению теплого пола и схема электрического соединения терморегулятора.

Содержание

  • Выбор места установки терморегулятора
  • Установка датчика измерения температуры и подключение теплого пола
  • Электрическое соединение терморегулятора


1.

Выбор места установки терморегулятора


В первую очередь, необходимо определить и подготовить место установки терморегулятора. Большинство представленных на рынке термостатов устанавливаются в стандартную стенную коробку диаметром 65 мм. Подключение питания терморегулятора рекомендуется от электрощита с применением устройства защитного отключения (УЗО) с током отключения 30 миллиампер, но допускается использование розетки. Питание происходит от сети переменного тока 220 В, 50 Гц.


  • В случае использования термостата с датчиком температуры воздуха, его установка должна выполняться на высоте не менее 1,5 метров от поверхности пола в удалении от источников тепла (полотенцесушитель, солнечный свет и т. п.). Данные термостаты рекомендуется использовать в инкубаторах, системах кондиционирования и обогрева потолка.


  • В случае использования термостата с датчиком температуры пола, следует учитывать длину провода выносного датчика (обычно она составляет 3 метра). Высота размещения терморегулятора, в этом случае, значения не имеет. Данные термостаты рекомендуется использовать для систем пленочных теплых полов.


Далее необходимо сделать отверстие под установку терморегулятора (можно использовать фрезу диаметром 68 мм), а также канавки в стене и в полу для размещения кабелей питания терморегулятора, теплого пола и выносного датчика.


Выбор места установки терморегулятора


Внимание!


Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводить квалифицированный специалист!


Неправильное подключение может привести к выходу из строя терморегулятора, датчика температуры, нагревательной секции.


2.

Схема подключения теплого пола


Общая схема подключения пленочного теплого пола к терморегулятору показана на рисунке. Дадим несколько рекомендаций по монтажу датчика измерения температуры и подключению теплого пола.


Схема подключения теплого пола


2.1.

Монтаж вынесенного датчика измерения температуры


Монтаж датчика температуры производится одновременно с установкой системы обогрева (пленочного теплого пола, кабельной нагревательной секцией).


Рекомендуем датчик температуры устанавливать в гофротрубу диаметром 16 мм для удобства замены в случае выхода из строя.


Для укладки датчика температуры в гофротрубу, необходимо сделать штробу размером 20х20 мм от места установки датчика температуры до монтажной коробки. При необходимости, провод датчика может быть сокращен или удлинен до 50 м гибким двужильным проводом с сечением жилы 0,75 мм².


Если в качестве системы обогрева применяется ИК пленка, то датчик температуры размещают непосредственно под одной из греющих полос ИК пленки в месте наименьшей теплоотдачи (например, под ковриком или мебелью на низких ножках), при этом допускается небольшой выступ датчика из гофротрубы для более точного измерения температуры.


При использовании кабельных нагревательных секций, гофротруба с датчиком температуры устанавливается по центру между двумя нитками нагревательного кабеля, при этом конец гофротрубы глушится для предотвращения попадания раствора или клея.


Вынесенный датчик измерения температуры


2.2.

Подключение теплого пола


Соединение теплого пола к терморегулятору происходит при помощи кабеля ПВ-3 сечением 2,5 мм². Один конец кабеля подключается к соответствующему контакту терморегулятора, а второй подсоединяется к медной шине при помощи специальных коннекторов.


В нашем интернет-магазине вы можете приобрести готовый набор для подключения пленочных теплых полов.


Коннектор необходимо вставить между медной шиной и изоляцией пленочного теплого пола так, чтобы одна пластина соприкасалась с медной шиной. Далее обе пластины коннектора плотно прижимаются друг к другу, а в ответную часть вставляется электрический провод.


Для обжатия рекомендуется использовать специальный инструмент или пассатижи.


Все места подключений или пайки и открытые участки медной шины изолируются бутилкаучуковой лентой. Места среза сплошного пленочного пола изолируются полимерной лентой.


При одновременном подключении нескольких греющих элементов к одному терморегулятору применяется параллельное соединение. Для удобства рекомендуется использовать распаечную коробку. Приходящие от теплого пола провода с помощью распределительной колодки, методом скрутки или пайки, соединяются параллельно, т. е. фазы с фазами, ноли с нолями. Из распаечной коробки выходит всего два провода к соответствующим контактам термостата (ноль и фаза). Данный способ позволяет аккуратно подвести провода к терморегулятору и, в случае необходимости, легко обнаружить неисправность нагревательных элементов.


В случае если суммарная мощность теплого пола превышает максимальную мощность нагрузки терморегулятора, необходимо распределить нагревательные элементы между несколькими термостатами. Например, если максимальная мощность нагрузки терморегулятора составляет 3520 Вт, и Вы подключаете 2 пленки метровой ширины длиной в 10 метров и мощностью в 220 Вт/м², то суммарная мощность такого пола будет составлять 4400 Вт, что превышает максимальную мощность терморегулятора и недопустимо. В данной ситуации необходимо использование двух терморегуляторов.


Набор для подключения теплого пола


3.

Электрическое соединение терморегулятора


После того, как теплый пол смонтирован, и датчик теплого пола уложен, присоедините провода к клеммам терморегулятора согласно схеме на тыльной стороне.

  • Контакт 1 — питающий провод 220 В, фаза (L).
  • Контакт 2 — питающий провод 220 В, ноль (N).
  • Контакт 3 — питающий провод теплого пола, ноль (N).
  • Контакт 4 — питающий провод теплого пола, фаза (L).
  • Контакт 5 — не используется.
  • Контакты 6 и 7 — датчик теплого пола, полярность отсутствует.


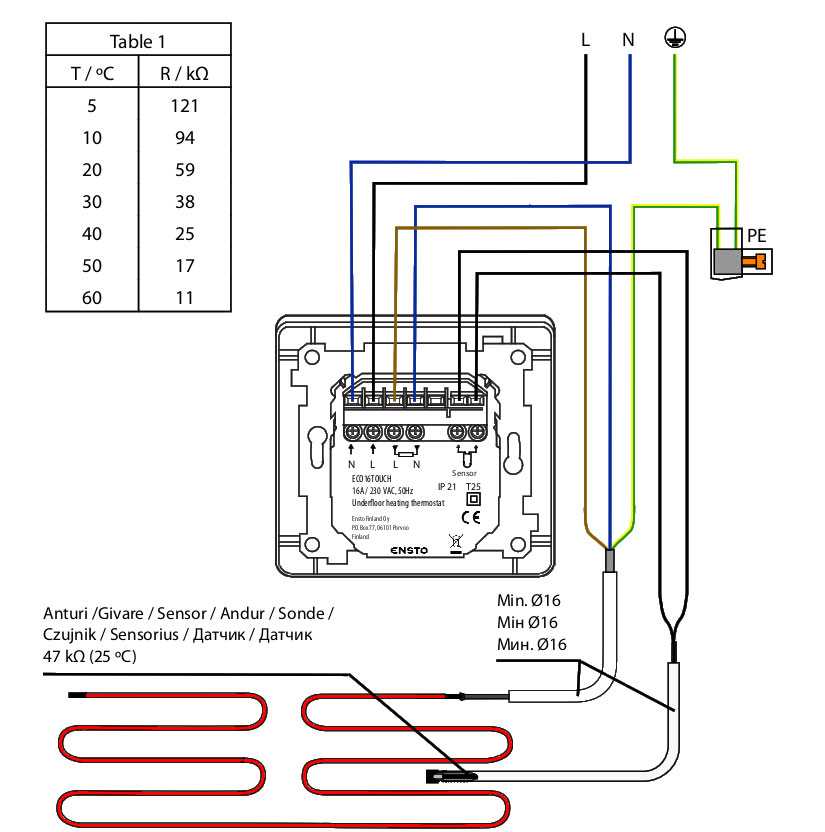

В качестве примера приведена схема электрического соединения терморегулятора RTC 70.26.

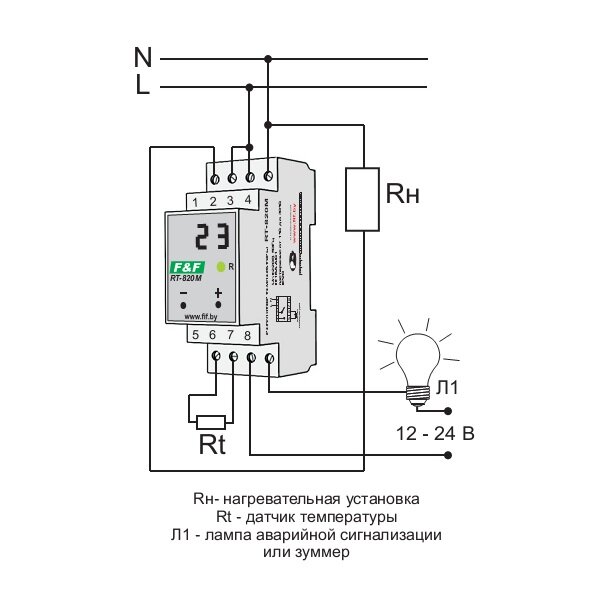

Схема подключения терморегулятора


Остались вопросы?


Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.


Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или электронной почте info@heating-film. ru.

Возврат к списку

EMMETI CS-11 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pdf Загрузить

CS-11 LCD 7-дневный программируемый цифровой термостат 5+2

Кнопки и ЖК-дисплей

Кнопки

Короткое нажатие

Включение/выключение термостата

3 Автоматический режим выбор

M

Установка времени и дней недели

Подтверждение настроек

Увеличение установленного значения

Уменьшение установленного значения

+

Блокировка/разблокировка кнопок

3 M

2 +

Включение/выключение термостата

Нажмите кнопку

, чтобы включить или выключить термостат. Когда термостат выключен, на ЖК-дисплее отображается OFF.

Этот термостат имеет множество полезных функций, которые можно легко настроить с помощью меню конфигурации функций. Чтобы получить доступ к меню конфигурации функций, просто выключите термостат

и удерживайте кнопку M в течение 5 секунд. Теперь вы можете увидеть Меню 1, чтобы перейти в другое меню, снова нажмите кнопку M. Для выхода из меню нажмите кнопку

Функция Описание

Меню #

Выбор датчика. Этот термостат представляет собой комбинированную модель, позволяющую выбрать

из 4 различных моделей. (A, AF,F)

1

Модель A:

только воздух, со встроенным датчиком

Модель AF: воздух и пол, со встроенным и выносным датчиком

Модель F:

пол только с выносным датчиком

Дифференциал переключения.

задайте температуру и включите снова, чтобы достичь заданной температуры. По умолчанию 1°C, что

означает, что термостат включит нагрев на 0,5°C ниже установленной температуры, а

2

выключит его на 0,5°C выше установленной температуры. При разнице в 2°C обогрев

включится на 1°C ниже установленной температуры и выключится на 1°C выше установленной температуры.

Калибровка комнатной температуры. Эта функция используется для компенсации любой разницы

3

между отображаемой комнатной температурой и термометром.

Калибровка температуры пола. Эта функция используется для компенсации любой разницы

4

между отображаемой температурой пола и термометром.

Защита насоса (только для водяного отопления).

В системах водяного отопления рекомендуется включать насос не менее чем на 15 секунд каждые 24 часа во избежание заедания. Выберите ON, чтобы активировать эту функцию, OFF, чтобы деактивировать. Когда термостат

включает насос,

6

Оптимальный пуск (предварительный нагрев). Эта функция предназначена для того, чтобы

требуемая температура уже была достигнута, когда вы встаете утром или приходите домой с работы.

Установите ограничение температуры пола.

7

Установить время включения подсветки. Если выбрать on, свет будет гореть постоянно.

8

При выборе off подсветка выключается. Выбор 20 секунд включит свет на 20 секунд.

Выбор формата температуры

9

10

Выбор 12/24-часового формата

11

Защита от замерзания.

Выбор типа программы. Это дает пользователю 3 варианта типа программы.

12

5_2 даст вам 5 дней (с понедельника по пятницу) с теми же шестью событиями (пробуждение, выход, дома,

, выход, дом, сон) и 2 дня (суббота и воскресенье) с теми же шестью событиями.

6_1 даст вам 6 дней (с понедельника по субботу) с теми же шестью событиями (подъем, выход, дом,

out,home,sleep) и 1 день (воскресенье) с теми же шестью событиями.

7_0 даст вам индивидуальные настройки для каждого дня с понедельника по воскресенье.

Ошибка

E0 = Ошибка внутреннего датчика. Вам следует обратиться за помощью к продавцу термостата.

Сообщение

E1 = Выносной датчик пола не подключен, неправильно подключен или датчик неисправен.

LO = Температура в помещении или на полу ниже 0

HI = Температура в помещении или на полу выше 50 °C

Этот продукт должен устанавливаться квалифицированным электриком.

Нажать > 5 секунд

Кнопка меню (когда термостат выключен)

Кнопка программирования (когда термостат включен)

Отменить блокировку (в режиме блокировки)

Включить режим отпуска

Проверить температуру пола ( только для модели AF)

Сброс до заводских настроек

(при выключенном термостате)

Количество градусов разницы между выключением при

значок будет мигать.

Эта функция предназначена для защиты поверхности пола.

°C или °F.

Эта функция предназначена для предотвращения падения комнатной температуры ниже 5 °C

°C

Дополнительную информацию по настройке см. на обороте

Зарегистрированный адрес: 6 Tannery Yard, Witney Street, Burford, Oxon., OX18 4DW

Тел.: 01993 824900 : www.emmeti.co.uk : электронная почта: [email protected]

U9310044

Символ

AUTO

Временный

Установлен на

Программа 1,2,

3,4,5,6

Описание

Автоподаж (кнопка использования M на выбор)

. используйте кнопку M для выбора)

Режим отпуска

Временное отключение температуры

Активирована защита от замерзания

Заданная температура

Номер программы

Кнопки заблокированы.

Отображается при активном нагреве

Завод по умолчанию

Нажмите

Значение функции

A

A / AF / F

1 ° C

0 ° C

0 ° C

OFF

OFF

40 ° C

200002 Секунды / ВКЛ / ВЫКЛ

20 секунд

° C

24

OFF

5_2 / 6_1 / 7_0

7_0

или

, чтобы выбрать

1 ° C ~ 5 ° C

— C ~ +5°C

-5°C ~ +5°C

ВКЛ/ВЫКЛ

Вкл / выключение

20 ° C ~ 40 ° C

° C / ° F

12 /24

ВКЛ / OFF

EMMETI CS-11

Нажмите <5 секунд

Включение/выключение Thermostat

M

Подтверждение Настройки

Увеличьте установленное значение

Уменьшите установленное значение

+

M

+

Конфигурируйте меню

Первый поворот. выключить термостат с помощью кнопки включения/выключения

M

Нажмите и удерживайте кнопку

в течение 5 секунд. Теперь вы можете увидеть Меню 01, чтобы перейти к другому меню, нажмите кнопку

Функция Описание

Меню #

Выбор датчика. Этот термостат представляет собой комбинированную модель, позволяющую выбрать

из 3 разных моделей. (A, AF,F)

01

Модель A:

только воздух, со встроенным датчиком

Модель AF: воздух и пол, со встроенным и выносным датчиком

Модель F:

только пол, с выносным датчиком

Выбор формата температуры

02

03

Калибровка комнатной температуры. Эта функция используется для компенсации любой разницы

между отображаемой комнатной температурой и термометром.

Калибровка температуры пола. Эта функция используется для компенсации любой разницы

04

между отображаемой температурой пола и термометром.

Установите ограничение температуры пола.

05

Дифференциал переключения.

По умолчанию 1°C, что означает, что термостат включит нагрев

на 0,5°C ниже установленной температуры и выключит его на 0,5°C выше установленной температуры.

06

При перепаде 2°C обогрев включается на 1°C ниже установленной температуры

и выключается на 1°C выше установленной температуры.

Защита от замерзания. Это делается для того, чтобы температура в помещении не опускалась ниже 5°C.

07

08

Величина понижения (величина снижения температуры)

Это дает вам возможность ограничить минимальную заданную температуру

ПРЕДУПРЕЖДЕНИЕ

1. Пожалуйста, убедитесь, что электрическая проводка установки и соединения к термостату и от него, а также к любому удаленному датчику, подключенному к нему, соответствуют BS 7671, последнему изданию IET 9.0003

Правила электромонтажа.

2. Термостат должен быть подключен к электросети через выключатель, способный отключать все полюса в соответствии с действующими нормами безопасности и с расстоянием между контактами не менее 3 мм во всех полюсах.

3. Перед началом работ по установке необходимо отключить электропитание.

4. Глубина задней коробки должна быть не менее 35 мм.

Настройка температуры

Нажмите

или

один раз, вы увидите, что установленная температура мигает. Используйте

для температуры, которую вы хотите поддерживать в своей комнате. Нажмите кнопку

Восстановление заводских настроек

Ваш термостат имеет возможность сбросить все настройки до заводских. Если вы уверены, что хотите, чтобы

сделал это: В режиме ожидания (когда термостат выключен) нажмите и удерживайте кнопку

в течение 5 секунд, пока на ЖК-дисплее не отобразится RES.

Обратите внимание: при возникновении одной из следующих проблем появится одно из следующих сообщений об ошибке:

E0 означает, что внутренний датчик неисправен, короткое замыкание или не работает должным образом.

E1, что означает поломку датчика пола, короткое замыкание, отсутствие подключения или неправильную работу.

U9310090

CS-11 Цифровой термостат пониженной температуры с ЖК-дисплеем

Нажмите > 5 секунд

Кнопка меню

Кнопки блокировки/разблокировки .

Эта функция предназначена для защиты поверхности пола.

Число градусов разницы перед переключением.

или

еще раз, чтобы настроить

, чтобы принять и выйти.

M

Юридический адрес: 6 Tannery Yard, Witney Street, Burford, Oxon., OX18 4DW

Тел.: 01993 824900 : www.emmeti.co.uk : e: [email protected]

Symbol

3

Описание

Установка температуры

Установка At

Кнопки заблокированы.

Отображается при активном нагреве

Пониженный режим

Установка и подключение

Аккуратно отделите переднюю часть термостата от задней панели, вставив небольшую отвертку с плоской головкой

в пазы на нижней поверхности термостата.

Осторожно отсоедините ленточный разъем, который подключен к передней половине термостата.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
