Электрогенератора схема: Ремонт бензогенераторов схемы

Ремонт бензогенераторов схемы

1. Типовая схема электропроводки для двигателей GX610 GX620 GX670

2. Схема электрическая для двигателей типа HONDA GX630 GX660 GX690

3.Схема электрическая генератора GESAN G10000V, G10TFV

4.Схема электрическая генератора HITACHI E100

5. Схема электрическая генератора Hyndai HY7000LE-3

6. Схема электрическая генератора Hyndai HY7000LE

7. Схема электрическая генератора SKAT УГБ-6000Е

8. Типовая схема 1 фазного бензинового генератора

9.Типовая схема бензинового генератора

10.Схема подключения (Схема цепи Champion GG2500)

11.Схема подключения (Схема цепи Champion GG3800, GG8000)

12.Схема подключения (Схема цепи Champion GG8000-E)

13.Ручной стартер 1 кВт

14.Схема электрических соединений в генераторе (модели WPG 1500, 2500, 3000)

15.Схема электрических соединений в генераторе (модели WPG 3800, 5000)

16. Схема электрических соединений в генераторе (модели WPG 3800E2, 5000E2)

17.Схема электрических соединений в генераторе (модели WPG 6500)

18.Схема электрических соединений в генераторе (модели WPG 6500E2)

19.Трехфазный генератор G12TFH (MECC ALTE T20F-200/2, 400/230 В ±4%)

20. Однофазный генератор G12000H (SINCRO FK2MBS, 230 В ±10%)

21.СХЕМА АВТОМАТА ВВОДА РЕЗЕРВА (АВР) ДЛЯ БЕНЗИНОВЫХ ТРЕХФАЗНЫХ ЭЛЕКТРОГЕНЕРАТОРОВ GESAN

22.СХЕМА АВТОМАТА ВВОДА РЕЗЕРВА (АВР) ДЛЯ БЕНЗИНОВЫХ

МОНОФАЗНЫХ ЭЛЕКТРОГЕНЕРАТОРОВ GESAN

23.ЛОГИЧЕСКАЯ СХЕМА РАБОТЫ АВР

24.Схема электрическая генератора Fubagti 2000

Обозначения элементов на принципиальной схеме бензинового генератора:

• AVR — Автоматический регулятор напряжения ( Automatic Voltage Regulator )




• BATTERY — Аккумулятор




• CHARGE COIL — Катушка подзарядки аккумулятора




• COMBINATION SWITCH — Замок зажигания




• ENGINE STOP DIODE — Реле остановки двигателя




• FUEL CUT SOLENOID — Клапан отсечки топлива ( стоит в карбюраторе )




• FUSE — Предохранитель




• OIL ALERT UNIT — Реле датчика уровня масла




• OIL LEVEL SWITCH — Датчик уровня масла




• OS — Датчик уровня масла




• OSU — Система остановки двигателя при низком уровне масла




• RECTIFIER — Выпрямитель, диодный мост




• SOCKET — Розетка




• SPARK PLUG — Свеча зажигания




• STARTER MOTOR — Электростартер

Ниже показано как выглядят некоторые элементы схемы и их назначение

AVR или automatic voltage regulator — блок регулирующий напряжение 220 вольт на выходе генератора. При выходе из строя как правило пропадает напряжение на выходе генератора.

Аккумулятор 12в служит для запуска генератора при помощи электростартера

Замок зажигания предназначен для запуска генератора с помощью ключа

Реле датчика масла бензинового генератора отвечает за экстренную остановку двигателя генератора при низком уровне масла в картере.

Электростартер бензинового генератора предназначен для запуска генератора.

Выпрямительный диодный мост предназначен для преобразования переменного напряжения 12В в постоянное, для заряда аккумулятора.

Электрическая схема генератора бензинового и дизельного в Москве

Каждый хоть раз в жизни слышал о таком устройстве, как электростанция. Многие используют их для подключения дома к электричеству. Но мало кто задумывается, как устроено это оборудование и какая схема лежит в основе его работы.

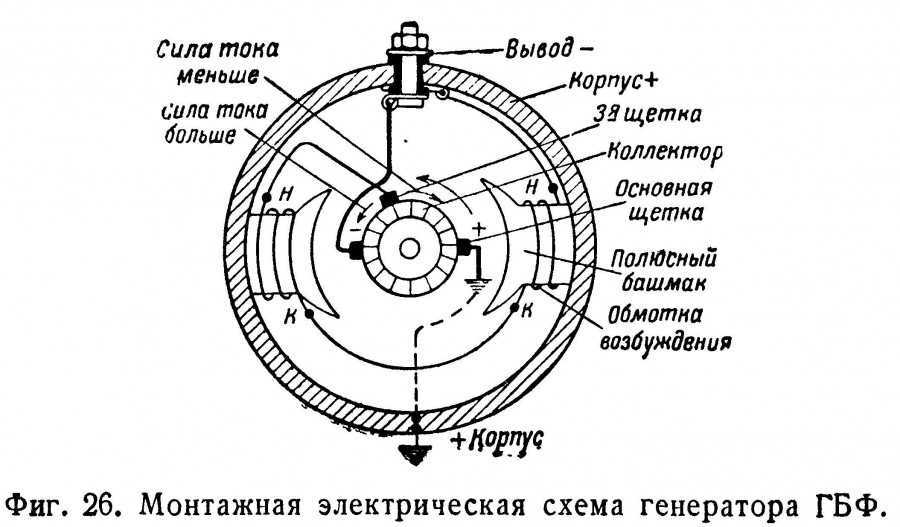

Электрическая схема генератора представлена в основном обмоткой возбуждения, неподвижным элементом статором и ротором, который двигается с силой, при этом способен создавать сильное магнитное поле. Именно это магнитное поле, в результате переработки, превращается на электродвижущую силу, а потом в напряжение.

Так как главной в схеме есть обмотка, то в зависимости от способа ее включения различают модели с разными электрическими схемами.

1. Схема устройства с независимым возбуждением отличается тем, что в данном случае обмотка получает персональное питание от совсем другого источника. Это может быть аккумулятор или выпрямитель. В данном случае обмотка выполнена из качественных проводков малого сечения, которые накручиваются друг на друга огромное количество раз. Особенность такого устройства в том, что ток возбуждения напрямую зависит только от напряжения, что попадает на обмотку и небольшим сопротивлением цепи возбуждения. Если увеличивать нагрузку на агрегат до максимальной, то это может привести к резкому падению напряжения на выходе устройства.

2. Схема устройства с параллельным возбуждением не требует дополнительного источника, ведь в ее работе используется принцип самовозбуждения. То есть, питание обмотка получает, непосредственно, от якоря. Стоит сказать, что в этом случае устройство необходимо включать на холостой ход, пока напряжение не выровняется и не станет номинальным, только потом к нему можно подключать потребители. Если при каких-либо условиях направление движение якоря изменится, в результате этого поменяется полярность щеток и станция, вместо того, чтобы выдавать напряжение просто размагнитится.

3. Если говорить о схеме установки со смешанным возбуждением, то в нем работает как параллельная обмотка, так и последовательная. Они размещаются на одном полюсе и соединяются между собой так, чтобы их магнитные поля совпадали. Это приводит к выработке максимально точного напряжения, которое можно использовать для подключения чувствительных электрических приборов и даже сварочного аппарата. Такие обмотки идеально дополняют друг друга в работе устройства.

В основе качественной работы любого вида подобной техники лежит эффект стабильной электромагнитной индукции. В схеме присутствует медная катушка, сквозь которую проходит магнитное поле. После такой манипуляции на выводах медной катушки вспыхивает напряжение. Поэтому, чтобы получить качественный ток, необходим, в первую очередь, источник магнитного поля, а потом катушка, сквозь которую оно будет проходить. В качестве источника магнитного потока выступает ротор, что с силой двигается внутри статора и вызывает образование поля. Оно проходит сквозь медную деталь и вырабатывается напряжение, сила которого зависит от быстроты движения ротора.

Генераторные автоматические выключатели | Системы | Сименс Глобальный

Генераторные автоматические выключатели (GCB) являются ключевыми компонентами для повышения надежности и защиты основного оборудования силовой установки, такого как генераторы и повышающие трансформаторы. Их установка приводит к повышению селективности электростанции, увеличению эксплуатационной готовности, а также упрощению эксплуатационных процедур и снижению общих затрат.

Вместе с Siemens ваши проекты модернизации и строительства новых электростанций будут поддерживаться одним из самых опытных партнеров в области генераторных автоматических выключателей.
Стремясь предоставить долговечное и надежное решение, компания «Сименс» систематически совершенствует распределительные устройства генераторов с технологией вакуумного переключения, предоставляя нашим клиентам проверенную вакуумную технологию с элегазом и не требующую обслуживания.

Электростанции, работающие на отходах

Электростанции, работающие на отходах, преобразуют источники отходов в тепло. Операторы используют тепло, вырабатываемое в процессе сжигания, для производства электроэнергии и централизованного теплоснабжения. Необходима высокая избирательность силовой установки!

Геотермальная электростанция

Геотермальные электростанции используют гидротермальные ресурсы из недр земли. Горячая вода или пар приводят в действие турбину для производства возобновляемой электроэнергии. Для этого требуются мощные и надежные компоненты, полностью интегрированные и с оптимальной доступностью

Тепловая электростанция

На теплоэлектростанции отработанное тепло, производимое на объекте, используется в других промышленных процессах, извлекается для покрытия потребности в тепле отдельных зданий или распределяется в систему централизованного теплоснабжения.

Электростанция с комбинированным циклом

На электростанциях с комбинированным циклом (CCPP) газотурбинный генератор вырабатывает электроэнергию, а отработанное тепло газовой турбины используется для производства пара для выработки дополнительной электроэнергии с помощью паровой турбины.

Новейшие технологии обеспечивают беспрецедентный уровень эффективности более 60 процентов.

Гидроэлектростанция

Гидроэлектростанции используют энергию воды для привода турбины и должны быть устойчивыми для защиты окружающей среды.

Они должны быть эффективными и доступными в течение длительного времени до ремонта.

Синхронный конденсатор

Синхронные конденсаторы представляют собой машины, предназначенные для обеспечения инерции и мощности короткого замыкания с помощью вращающейся массы, а также обеспечения или поглощения реактивной мощности для динамических нагрузок.


С ростом распространения несинхронных генераторов (ветряных турбин, фотогальваники и аккумуляторных батарей) синхронные конденсаторы являются проверенным решением для стабилизации сети.

Преимущества

Наши ПЦГ рассчитаны на многократное срабатывание в день с максимальной надежностью благодаря полнопружинному рабочему механизму со сроком службы до 20 000 переключений CO.



• за вычетом эксплуатационных расходов
• за вычетом затрат на техническое обслуживание
• за вычетом простоев


— решение для аккумулирования

Преимущества

Наши ПЦГ разработаны с учетом индивидуальных требований и обеспечивают самый надежный полнопружинный рабочий механизм для стабилизации сети


• Высокая надежность

• Уменьшение выбросов углекислого газа благодаря вакуумной технологии

• меньше усилий по техническому обслуживанию



— HB3



Преимущества

Установка ПЦГ повышает селективность электростанции, повышает эксплуатационную готовность и упрощает эксплуатационные процедуры.

• Высокая надежность

• Повышенная непрерывность обслуживания

• Меньше всего усилий по техническому обслуживанию

-VB1 -D
-VB1
-HB1
-HB3

Наши GCBs способны выдержать высокую и низкую. температуры. Они экономичны, так как не требуют дополнительного строительства.


• Готов к H ₂ Южная и арктическая среда
• Минимальные затраты на установку
• Низкое энергопотребление



— HB1
— HB3

Преимущества

Установка ПЦГ повышает селективность электростанции, повышает эксплуатационную готовность и упрощает рабочие процедуры.


• Повышение непрерывности обслуживания
• Уменьшение углеродного следа за счет технологии без фторсодержащих газов



— VB1-D
— VB1
— HB3

Преимущества

Наши вакуумные ГХБ помогают сохранить газы FCB и не использовать их окружающую среду, повышая эксплуатационную готовность вашей электростанции.

• Уменьшенный углеродный след
• Повышенная экономичность и непрерывность обслуживания
• Минимальные затраты на установку и техническое обслуживание станции (ГАЭС) являются проверенными методами, доступными для хранения энергии в масштабе сети. Они необходимы в районах с высокой установленной мощностью ветряных электростанций и солнечных электростанций, чтобы значительно повысить надежность сети. С этой целью доступность электростанции должна быть высокой, чтобы обеспечить электроэнергию во время пикового спроса.

Преимущества

Наши ПЦГ являются ключевыми элементами для повышения надежности и защиты генератора и повышающего трансформатора при одновременном снижении углеродного следа производства возобновляемой энергии.

• Повышенная рентабельность и непрерывность обслуживания
• Минимальные затраты на техническое обслуживание



— HB1
— HB3

Преимущества

Установка ПЦГ повышает избирательность электростанции, повышает эксплуатационную готовность и упрощает эксплуатационные процедуры.


• Высокая надежность

• Повышенная непрерывность работы

• Меньшие затраты на техническое обслуживание



— HB1
— HB3

Концентрированные солнечные электростанции (солнечно-тепловые электростанции)

в тепло и электричество. Они должны поддерживать меньший углеродный след.

Электростанции, работающие на отходах

Получить дополнительную информацию

Электростанции, работающие на отходах, преобразуют источники отходов в тепло. Операторы используют тепло, вырабатываемое в процессе сжигания, для производства электроэнергии и централизованного теплоснабжения. Необходима высокая избирательность силовой установки!

Геотермальная электростанция

Получить дополнительную информацию

Геотермальные электростанции используют гидротермальные ресурсы из недр земли. Горячая вода или пар приводят в действие турбину для производства возобновляемой электроэнергии. Требуются мощные и надежные компоненты, бесшовно интегрированные и с оптимальной доступностью

Тепловая электростанция

Получить дополнительную информацию

В теплоэлектростанции отработанное тепло, производимое на заводе, используется в других промышленных процессах, извлекается для покрытия потребности в тепле отдельных зданий или распределяется в систему централизованного теплоснабжения.

Электростанция с комбинированным циклом

Получить дополнительную информацию

На электростанциях с комбинированным циклом (CCPP) газотурбинный генератор вырабатывает электроэнергию, а отработанное тепло газовой турбины используется для производства пара для выработки дополнительной электроэнергии с помощью паровой турбины.

Новейшие технологии обеспечивают беспрецедентный уровень эффективности более 60 процентов.

Гидроэлектростанция

Получить дополнительную информацию

Гидроэлектростанции используют энергию воды для привода турбины и должны быть устойчивыми для защиты окружающей среды.

Они должны быть эффективными и доступными в течение длительного времени до ремонта.

Синхронный конденсатор

Получить дополнительную информацию

Синхронные конденсаторы представляют собой машины, предназначенные для обеспечения инерции и мощности короткого замыкания посредством вращающейся массы, а также обеспечения или поглощения реактивной мощности для динамических нагрузок.


С ростом распространения асинхронных генераторов (ветряных турбин, фотогальваники и аккумуляторных батарей) проверенным решением для стабилизации сети являются синхронные конденсаторы.

Преимущества

Получить дополнительную информацию

Наши ПЦГ рассчитаны на многократное срабатывание в день с максимальной надежностью благодаря полнопружинному рабочему механизму со сроком службы до 20 000 переключений CO.



• меньше эксплуатационных расходов
• меньше затрат на техническое обслуживание
• меньше простоев


— решение для гидроаккумулирования

Преимущества

Получите дополнительную информацию

Получите больше информации

Наши GCB наиболее надежны и соответствуют индивидуальным требованиям. пружинный рабочий механизм для стабилизации сетки

• Высокая надежность

• Снижение углеродного следа с помощью вакуумной технологии

• Меньше усилий по техническому обслуживанию

-HB3

Преимущества

Получите больше информации

Установка GCBS Leads Leads на более высокую электроэнергию. , повышая доступность и упрощая рабочие процедуры.



• Высокая надежность

• Повышенная непрерывность обслуживания

• Меньшие затраты на техническое обслуживание



— VB1-D
— VB1
— HB1
— HB3

Преимущества

Получить дополнительную информацию

Наши ПЦТ способны выдерживать высокие и низкие температуры. Они экономичны, так как не требуют дополнительного строительства.


• Готов к H ₂ Северная и арктическая среда
• Минимальные затраты на установку
• Низкое энергопотребление



— HB1
— HB3

2 Подробнее о преимуществах

0003

Установка ПЦГ повышает селективность электростанции, повышает доступность и упрощает рабочие процедуры.


• Повышение непрерывности обслуживания
• Уменьшение углеродного следа благодаря технологии без использования фторсодержащих газов



— VB1-D
— VB1
— HB3

Преимущества

Использование пылесосов F0CB3 90900 газ и помочь сохранить окружающую среду, повышая эксплуатационную готовность вашей электростанции.



• Уменьшенный углеродный след
• Повышенная экономичность и непрерывность обслуживания
• Минимальные затраты на установку и техническое обслуживание

Гидроаккумулирующие электростанции (ГАЭС) — это проверенные методы, доступные для хранения энергии в масштабе сети. Они необходимы в районах с высокой установленной мощностью ветряных электростанций и солнечных электростанций, чтобы значительно повысить надежность сети. С этой целью доступность электростанции должна быть высокой, чтобы обеспечить электроэнергию во время пикового спроса.

Преимущества

Получить дополнительную информацию

Наши ПЦГ являются ключевыми элементами для повышения надежности и защиты генератора и повышающего трансформатора при одновременном снижении углеродного следа производства возобновляемой энергии.

• Повышенная экономичность и непрерывность обслуживания
• Минимальные затраты на техническое обслуживание



— HB1
— HB3

Преимущества

Получить дополнительную информацию оперативные процедуры.

• Высокая надежность

• Повышенная непрерывность обслуживания

• Менее усилия по техническому обслуживанию

-HB1
-HB3

Концентрированная солнечная электростанция

Получите больше информации

Концентрированные солнечные электростанции (или Сокол -теральная энергия. растения) преобразуют солнечную радиацию в тепло и электричество. Они должны поддерживать меньший углеродный след.

Приложение React

Для запуска этого приложения необходимо включить JavaScript.

Событие клиента

Генераторные автоматические выключатели

являются ключевыми компонентами для повышения надежности и защиты электростанции. Благодаря использованию элегаза и вакуумной технологии, не требующей технического обслуживания, они сокращают выбросы CO2 и эксплуатационные расходы вашей электростанции!


HB3 на 63–110 кА

Все наши распределительные устройства для генераторов оснащены вакуумными выключателями, проверенной и надежной коммутационной технологией Siemens без обработки газа! Конструкция с воздушной изоляцией и металлическим корпусом состоит из материалов, полностью пригодных для вторичной переработки.



Siemens HB3 — первый и единственный в мире автоматический выключатель с вакуумным генератором для электростанций мощностью более 150 МВт. Он использует непревзойденную технологию для оптимизации / сокращения углеродного следа и эксплуатационных расходов вашей электростанции.

Проверенное решение HB3 принадлежит к «голубому» портфолио Siemens в области энергетики и защиты окружающей среды.

• больше информации о HB3

Загрузки и услуги (обучение)

Здесь вы найдете важную информацию, документы и обучение:

Простая схема генератора высокого напряжения — дуговой генератор

Вы здесь: Главная / Промышленная электроника / Простая схема генератора высокого напряжения — дуговой генератор Здесь объясняется схема, которую можно использовать для повышения любого уровня постоянного тока примерно в 20 раз или в зависимости от вторичной обмотки трансформатора.

Содержание

Работа схемы

Как можно увидеть на показанной принципиальной схеме генератора дуги высокого напряжения, в нем используется стандартная конфигурация блокирующего генератора на транзисторах для создания требуемого повышенного напряжения на выходной обмотке трансформатора.

Цепь можно понимать следующим образом:

Транзистор проводит и управляет соответствующей обмоткой трансформатора через коллектор/эмиттер в момент подачи питания на центр трансформатора.

Принципиальная схема

Верхняя половина обмотки трансформатора просто обеспечивает обратную связь с базой транзистора через C2, так что T1 остается запертым в режиме проводимости, пока C2 полностью не зарядится, сломав защелку и заставив транзистор начать работу. цикл проведения заново.

R1, который представляет собой резистор 1 кОм, расположен для ограничения базового привода для T1 до безопасных пределов, в то время как VR1, который является предустановленным 22 кОм, может быть отрегулирован для получения эффективно пульсирующей частоты T1.

C2 можно также точно настроить, пробуя другие значения, пока не будет достигнут максимально возможный выходной сигнал на выходе трансформатора.
Трансформатор может быть любым понижающим трансформатором с железным сердечником (500 мА), обычно используемым в адаптерах переменного/постоянного тока трансформаторного типа.

Выходной сигнал сразу после выхода трансформатора будет на номинальном уровне вторичной обмотки, например, если это вторичная обмотка 220 В, то можно ожидать, что выходной сигнал будет на этом уровне.

Вышеупомянутый уровень может быть дополнительно усилен или усилен с помощью подключенного диода, сети накачки заряда конденсатора, похожей на сеть генератора Кокрофта-Уолтона.

Сеть повышает уровень напряжения 220 В до многих сотен вольт, что может привести к искровому разряду через правильно расположенные конечные клеммы цепи подкачки заряда.

Схема также может быть использована в качестве летучей мыши-мухобойки, заменив трансформатор с железным сердечником аналогом с ферритовым сердечником.

Цепь генератора высокой мощности 10 кВ

При питании от входной мощности 30 В схема, описанная ниже, может обеспечивать высокое напряжение в диапазоне от 0 до 3 кВ (тип 2 и даже от 0 до 10 кВ). Вентиляторы И-НЕ N1—-N3 подключены как нестабильный мультивибратор (AMV), который питает транзисторы Дарлингтона T1/T2 с частотой 20 кГц.Из-за уменьшенной циркуляции тока (решается R4 через транзисторы, они не могут насыщаться, что приводит к быстрому отключению Невероятно быстрое переключение транзисторов генерирует пульсирующий сигнал около 300 В на первичной обмотке Tr1.

Это напряжение впоследствии увеличивается и увеличивается пропорционально коэффициенту трансформации вторичных обмоток. В 1-м варианте (тип 1) схемы используется однополупериодное выпрямление. Версия 2 на самом деле представляет собой каскадный выпрямитель, извлеченный из старого телевизора.

Вариант 2 обеспечивает напряжение в 3 раза больше, чем вариант 1, поскольку каскадный выпрямитель действует как умножитель напряжения (3X). IC2 управляет выходным напряжением. Операционный усилитель сравнивает напряжение, создаваемое на предустановке P1, с напряжением на переходе делителей напряжения R6/R8 или R7/R8. В случае, если выходное напряжение становится выше заданного уровня напряжения, IC2 может снизить напряжение питания по отношению к выходу с помощью T3. Основной частью схемы является трансформатор. Несмотря на то, что это довольно важно, его дизайн не так критичен.

Ряд ферритовых сердечников E, EI диаметром 30 мм может работать очень хорошо без особых усилий. Сердечник не должен иметь никакого воздушного зазора, значение AL 2000 нГн будет как нельзя кстати. Первичная обмотка состоит из 25 витков медного суперэмалированного провода сечением 0,7 мм 1 мм, вторичная — из 500 витков медного суперэмалированного провода сечением 0,2…0,3 мм.

Первичная и вторичная обмотки должны быть надежно изолированы друг от друга! В зависимости от высокого напряжения пользователь должен соблюдать следующие моменты: Конденсатор C6 должен выдерживать напряжение не менее 3 кВ. R6 в варианте 1 включает в себя шесть последовательно соединенных резисторов номиналом 10 Ом. R7 представляет собой резистор номиналом 10 МОм, построенный из последовательно соединенных 10 резисторов номиналом 1 МОм. Это реализовано для противодействия скачкам на выходе. Обе схемы потребляют около 50 мА без нагрузки и 350 мА при обеспечении 2…3 Вт на нагрузку. Для транзисторов T2 и T3 могут потребоваться радиаторы.

Цепь генератора от 9 В до 300 В

Использование умножителей напряжения для генерирования более высоких выходных напряжений, как правило, дешевле, только когда требуемые напряжения ниже, чем в 6 раз больше напряжения питания. Другие конфигурации схемы рекомендуются, когда необходимы очень большие передаточные числа (например, сотни вольт, подаваемые через 12-вольтовый источник питания).

Как показано на схеме выше, выход дешевого низковольтного генератора или генератора прямоугольных импульсов обычно можно использовать в качестве входа соответствующего повышающего трансформатора напряжения (обычного понижающего трансформатора, подключенного в обратном порядке). Вторичная обмотка трансформатора обеспечивает требуемое высокое выходное напряжение переменного/постоянного тока.

С помощью простого преобразователя постоянного тока в переменный этот переменный ток можно быстро преобразовать обратно в постоянный. Схема преобразователя постоянного тока в постоянный, как показано выше, способна создать выходное напряжение постоянного тока 300 В из источника питания постоянного тока 9 В.

Индуктивно-емкостной (LC) генератор Хартли образован транзистором Q1 и соответствующей электроникой в ​​этой конструкции. Напряжение первичной обмотки, которое варьируется от нуля до девяти вольт, подается на 250-вольтовый трансформатор Т1.

Индуктивной составляющей в LC-генераторе является основная индуктивность, регулируемая конденсатором С2. На вторичной обмотке T1 уровень напряжения повышается примерно до пикового значения 350 вольт.

Половина диода D1 выпрямляет этот выход, заряжая конденсатор C3. Конденсатор может вызвать сильное, но несмертельное поражение электрическим током при минимальной нагрузке на C3. При токе нагрузки в несколько миллиампер выходное напряжение снижается примерно до 300 вольт при подключении постоянной нагрузки.

Используя IC 555

Простой маломощный высоковольтный генератор можно собрать, используя IC 555 и понижающий трансформатор 0–12 В. IC 555 подключен как высокочастотный генератор, который переключает сторону 0-12 В трансформатора с источником питания 12 В / 200 мА. Это индуцирует эквивалентное высокое напряжение пульсирующего постоянного тока на другой стороне трансформатора, чтобы генерировать около 300 В пульсирующего постоянного тока на выходе.

Использование катушки зажигания

Следующая схема, которую мы рассмотрим, это твердотельный генератор отрицательных ионов. Эту схему, изображенную на рис. 6, проще всего спроектировать и использовать. Низкочастотный импульс генерируется микросхемой таймера 555, которая управляет затвором Q1, мощного МОП-транзисторного транзистора. В свою очередь, IRF511 передает сильноточный импульс в первичную обмотку автомобильной катушки зажигания Т1.
