Электрическое напряжение как обозначается: Электрическое напряжение — урок. Физика, 8 класс.

Электрическое напряжение. Определение, объяснение простыми словами, единица измерения, формула

Одним из самых фундаментальных терминов в электротехнике является термин “электрическое напряжение”. В этой статье мы объясним, что это такое и как его рассчитать.

Объяснение простыми словами

Электрическое напряжение U является той самой причиной, которая “заставляет” протекать электрический ток I. Электрическое напряжение всегда возникает, когда заряды разделены друг от друга, то есть все отрицательные заряды на одной стороне, а все положительные – на другой. Если соединить эти две стороны электропроводящим материалом, потечет электрический ток.

Общепринятое определение термина “электрическое напряжение”.

Электрическое напряжение (или просто напряжение) – это разность потенциалов между двумя точками в электрическом поле. Это движущая сила для электрического заряда.

Потенциал в электрическом поле – это энергия заряженного тела, не зависящая от его электрического заряда. Для пояснения вы можете посмотреть на сравнение с водяным контуром чуть ниже в статье.

Есть другое определение (из учебника по физике 8 класса):

Напряжение – это физическая велuчuна, характеризующая электрическое поле. Электрическое напряжение между двумя точками электрического поля численно равно работе, совершенной при переносе между ними заряда 1 Кл силами электрического поля.

Сравнение с использованием модели протекания воды.

Хорошей аналогией, которая поможет вам представить себе электрическое напряжение и потенциал, является водяной контур. В этой схеме у вас есть два бассейна на разной высоте, которые соединены трубой. В этой трубе вода может перетекать из верхнего бассейна в нижний. Затем вода перекачивается обратно в верхний бассейн с помощью насоса, как показано на рисунке ниже.

Электрическое напряжение – сравнение с использованием модели протекания воды

В своих размышлениях вы теперь легко можете сравнить насос с источником электрического напряжения. Кроме того, поток воды можно сравнить с электрическим током. Насос транспортирует воду из нижнего бассейна в верхний. Оттуда она самостоятельно течет обратно в нижний бассейн. В данном примере насос является приводом для потока. Чем больше разница в высоте, тем сильнее поток. Решающим фактором является потенциальная энергия верхнего бассейна. Вы можете сравнить разность энергий двух бассейнов с разностью электрических потенциалов. Проще говоря, большая разница в высоте соответствует большему электрическому напряжению.

Формула

Формула для электрического напряжения U, согласно закона Ома для участка цепи, имеет вид

U = R * I .

Как видно из этой формулы, если электрическое напряжение остается неизменным, то чем больше электрическое сопротивление (R), тем меньше сила тока (I).

Другая формула для расчета электрического напряжения такова:

U = P / I .

То есть электрическое напряжение U равно мощности деленной на силу тока I.

Единица измерения электрического напряжения

Единицей измерения электрического напряжения в СИ является Вольт, сокращенно В (в честь итальянского учёного А. Вольта).

1 вольт (1 В) – это напряжение между двумя точками электрического поля, при переносе между которыми заряда 1 Кл совершается работа 1 Дж.

[U] = 1 В

Теперь вы можете объяснить смысл надписи 4,5 В или 9 В на круглой или плоской батарейке. Смысл в том, что при переносе с одного полюса источника на другой (через спираль лампочки или другой проводник) заряда 1 Кл силами электрического поля может быть совершена работа соответственно 4,5 Дж или 9 Дж.

В электротехнике напряжение может варьироваться от микровольт (1 мкВ = 1 * 10^-6 В) и миливольт (1 мВ = 10^-3 В), до киловольт (1 кВ = 1 * 10³ В) и мегавольт (1 МВ = 10⁶ В)

Вы можете преобразовать отдельные единицы измерения следующим образом:

1 В = 1000 мВ, 1 мВ = 1000 мкВ, 1 МВ = 1000 кВ, 1 кВ = 1000 В.

Электрическое напряжение в цепи

Для источников напряжения в схемах обычно используется один из следующих символов.

Источники напряжения и электрическая цепь

Источник напряжения всегда имеет два соединения/полюса. Полюс “плюс” и полюс “минус”. Само напряжение обозначено стрелкой напряжения (U_Q). Для источников оно всегда отображается от плюса к минусу.

Электрическое напряжение, падающее на резисторе, также можно обозначить стрелкой напряжения (на схеме обозначена как красная стрелка U_R ). Это указывает на техническое направление электрического тока.

Также часто можно услышать термин “напряжение холостого хода” или “напряжение источника”. Это выходное напряжение ненагруженного источника, т.е. источника, к которому ничего не подключено. Если цепь замкнута с нагрузкой, то можно измерить только напряжение на полюсах источника.

Электрические напряжения при последовательном и параллельном соединении

У нас уже есть статья о последовательном и параллельном соединении проводников, в котором мы обсуждаем эту тему более подробно. Поэтому здесь мы рассмотрим лишь некоторые основы.

При последовательном соединении компоненты подключаются в ряд.

Электрическое напряжение при последовательном соединении

Здесь электрическое напряжение источника делится на резисторы. Этот момент также описывается вторым правилом Кирхгофа. Здесь применимо следующее:

U_Q = U₁ + U₂ + U₃

то есть напряжение источника равно сумме электрических напряжений на отдельных резисторах. Напряжение источника по-разному распределяется по разным резисторам.

В электрической цепи с параллельным соединением компоненты расположены, соответственно, параллельно друг относительно друга. Это можно увидеть на следующей схеме.

Электрическое напряжение в параллельной цепи

Здесь гораздо проще определить электрические напряжения на резисторах, так как при параллельном соединении:

U_Q = U₁ = U₂ = U₃

Поэтому электрическое напряжение на резисторах такое же высокое, как и электрическое напряжение источника.

Измерение электрического напряжения

Приборы для измерения напряжения, также называемые вольтметрами, всегда подключаются параллельно потребителю, на котором необходимо измерить электрическое напряжение.

Одним из наиболее часто используемых вольтметров является цифровой мультиметр (DMM), поэтому мы покажем вам процедуру измерения напряжения с помощью DMM. Сначала необходимо установить тип электрического напряжения (DC – постоянный ток или AC – переменный ток).

Для постоянного тока необходимо обратить внимание на правильную полярность, т.е. подключить плюс к положительному полюсу. На следующем этапе необходимо выбрать правильный диапазон измерения. Если вы не можете оценить, насколько велика измеряемая величина, установите наибольший возможный диапазон и двигайтесь от него вниз, пока не найдете нужный. Наконец, вам нужно только “считать” электрическое напряжение прибором.

Примеры типовых значений электрического напряжения

Для некоторых применений соответствующее электрическое напряжение можно найти в таблице ниже.

Светодиод	1,2 – 1,5 В
Зарядное устройство USB	5 В
Напряжение автомобильного аккумулятора	12, 4 – 12,8 В
Напряжение в розетке (среднеквадратичное или действующее значение)	230 В
Высоковольтные линии электропередач (ЛЭП)	60 кВ – 1 МВ

Вы можете видеть, что на высоковольтных линиях присутствует напряжение до мегавольт. Такие большие электрические напряжения используются для того, чтобы уменьшить потери в длинных линиях.

Решающим фактором для потребителя является мощность P, которую можно рассчитать для постоянного напряжения с помощью формулы:

P = U * I

Это означает, что электрический ток I так же важен для потребителя, как и электрическое напряжение. Согласно закону Ома, зависимость между током и напряжением имеет вид:

U = R * I .

Если напряжение остается неизменным, сопротивление определяет величину тока. Чтобы проиллюстрировать это, представьте следующее. У вас есть три разных бассейна, которые заполнены одинаковым количеством воды. Каждый бассейн имеет слив, который различается по сечению, т.е. в одном бассейне сливная труба очень маленькая, а в другом – очень большая.

Постоянное электрическое напряжение можно определить по тому, что все емкости заполнены на одинаковую высоту. Если слив узкий в нижней части, он представляет собой большое сопротивление. Ток здесь может течь только медленно. Если сечение сливной трубы больше, то сопротивление меньше и, соответственно, может протекать больший ток.

Электрическое напряжение – скорость, формула, единица измерения СИ

4.6

Средняя оценка: 4.6

Всего получено оценок: 200.

4.6

Средняя оценка: 4.6

Всего получено оценок: 200.

Заряженные частицы, попадая в электрическое поле, начинают двигаться упорядоченно в определенном направлении. Частицы приобретают определенную энергию, то есть совершается работа. Для определения величины работы по перемещению электрических зарядов в электрическом поле с напряженностью Е потребовалось введение еще одной физической величины — электрического напряжения U.

Чему равна работа электрического поля

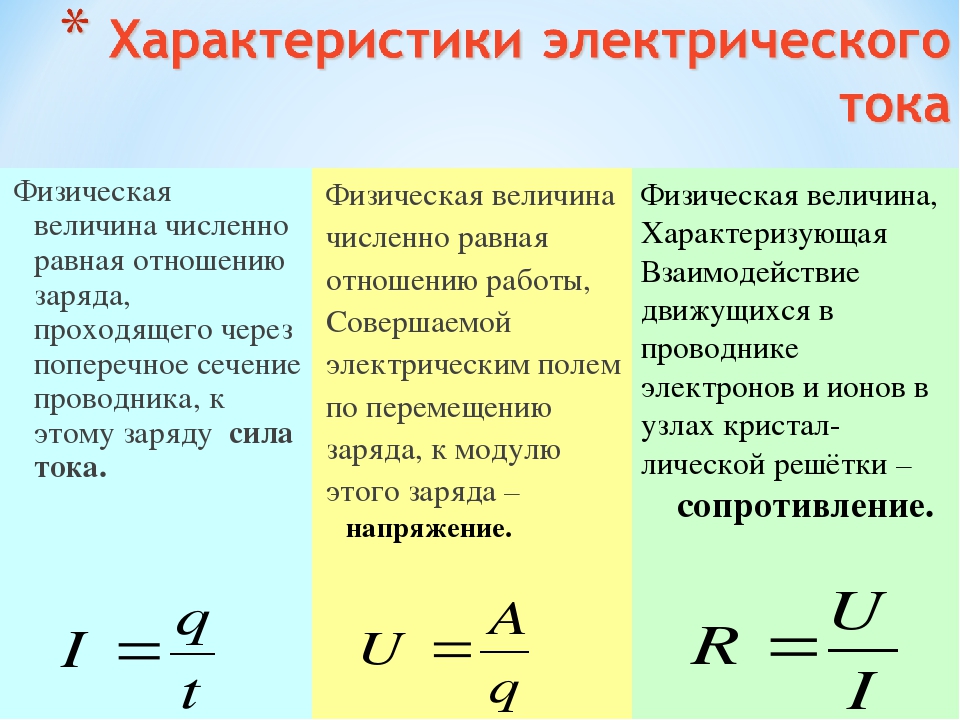

Отношение работы А, совершаемой любым электрическим полем при перемещении положительного заряда из одной точки поля в другую, к величине заряда q называется электрическим напряжением U между этими точками:

$$ U = { А \over q } $$

Можно сказать, что электрическое напряжение равно работе по перемещению заряда величиной в 1 кулон из одной точки электрического поля в другую.

Тогда для определения величины совершенной полем работы, можно получить следующее выражение:

$$ А = { q * U } $$

Рис. 1. Электроны в электрическом поле.

Единицы измерения

В международной системе единиц (системе СИ) единица измерения напряжения (В) названа в честь итальянского исследователя Алессандро Вольта (1745-1827г. г.), внесшего огромный вклад в понимание природы электричества. Поскольку работа измеряется в джоулях (Дж), а заряд в кулонах (К), то:

$$ [1В] ={ [1 Дж]\over [1 К] } $$

Напряжение может изменяться в широчайших пределах, поэтому для расчетов часто используются такие внесистемные единицы, как:

• 1 микровольт (мкВ) = 0,0000001 В;
• 1 милливольт (мВ) = 0,001 В;
• 1 киловольт (кВ) = 1000 В;
• 1 МВ (мегавольт) = 1000000 В.

Постоянное и переменное напряжения

Различают два вида напряжений — постоянное и переменное. Примером источников постоянного напряжения могут служить обычные батарейки, используемые в бытовой технике: пультах, телефонах и т.д. На поверхности батареек всегда присутствуют обозначения “−” и “+”.

Это означает, что направление электрического поля, создаваемое батареей будет все время постоянным. Источники переменного напряжения были изобретены позднее и получили огромное распространение ввиду того, что переменный ток легче поддается преобразованиям (усилению, ослаблению) и передаче на дальние расстояния.
Рис. 2. Графики постоянного и переменного напряжений.

Из графиков видно, что постоянное напряжение не зависит от времени,

$$U(t) = const $$

Переменное напряжение изменяется, переходя через нулевое значение, меняя знак “+” на “−”. Для формулы электрического напряжения U(t) хорошо подходят тригонометрические функции синуса или косинуса:

$$ U(t) = U_А * sin(ω*t) $$

где U_А— амплитуда переменного напряжения, то есть максимальное значение напряжения;

ω — частота переменного напряжения, показывающая сколько раз за одну секунду изменяется знак напряжения, то есть “плюс” меняется на “минус”. Величина частоты показывает с какой скоростью (как часто) изменяется полярность напряжения. Например, в электрических розетках наших квартир напряжение изменяется 50 раз в секунду (с частотой 50 Герц).

Действие электрического напряжения, начиная с некоторых значений становится небезопасным для человека. В сухих помещениях безопасным считается напряжение до 36 В. Для помещений с повышенной сыростью эта величина еще меньше — 12 В. Поэтому надо всегда соблюдать технику безопасности при работе и обращении с электрическими приборами.

Как и чем измеряют напряжение

Напряжение измеряют с помощью прибора, который называется вольтметром. Вольтметр подключается параллельно элементу электрической цепи, где хотят измерить падение напряжения. Обозначается на схемах вольтметр в виде кружка, с расположенной внутри него буквой V.

Рис. 3. Различные вольтметры и их обозначение на схемах.

Раньше все вольтметры были стрелочные, и значение напряжения показывала стрелка на шкале прибора с нанесенными цифровыми значениями. Сейчас большинство этих приборов выпускаются с электронной индикацией (светодиодной или жидкокристаллической). Сам вольтметр не должен влиять на результат измерения, поэтому его собственное сопротивление делают очень большим, чтобы через него практически не протекали заряды (электрический ток).

Что мы узнали?

Итак, мы узнали, что электрическое напряжение — это физическая величина, характеризующая работу силы электрического поля по перемещению электрических зарядов. Напряжение может быть постоянным или переменным. Для измерения напряжения используются вольтметры.

Тест по теме

Доска почёта

Чтобы попасть сюда — пройдите тест.

• Марина Ковтун

  9/10

Оценка доклада

4.6

Средняя оценка: 4.6

Всего получено оценок: 200.

---

А какая ваша оценка?

Что такое Вольт (В)? Блок электротехники и физики

Что такое вольт?

Вольт является производной единицей напряжения, электрического потенциала или разности потенциалов и электродвижущей силы (ЭДС). Он назван в честь итальянского физика Алессандро Вольта (который изобрел электрическую батарею) и используется в физике, электротехнике и электронике в качестве производной единицы в СИ (Международной системе) для измерения напряжения и ЭДС.

Единица Вольт, обозначаемая символом «V», используется для измерения потенциала или разности потенциалов между двумя точками. Вольт определяется как:

Если один джоуль (Дж) энергии используется для перемещения заряда в один кулон (Кл) из одной точки в другую, значение разности потенциалов между этими двумя точками составляет один вольт ( В).

Вольт = 1 Джоуль ÷ 1 Кулон … (V = Дж ÷ Кл)

Аналогично, это формирует уравнение относительно потребления энергии следующим образом:

В = Вт ÷ Q

Где:

• Вт = работа в джоулях
• В = Вольт или разность потенциалов
• Q = заряд в кулонах

Относится Сообщение: Что такое Ампер (А)? Единица в электротехнике и физике

Вольт можно выразить как давление, которое делает возможным поток электронов в проводящем пути, таком как проводник или замкнутая электрическая цепь.

Другими словами, вольт выражается как разность потенциалов между двумя точками, которые пропускают ток в один ампер и рассеивают мощность в один ватт во время процесса между этими двумя точками.

В = P ÷ I

В = Вт ÷ A

Вольт = Ватт ÷ Ампер

Где:

В = 0 P.D
• P = мощность в ваттах
• I = ток в амперах

Согласно закону Ома, если ток в один ампер протекает через резистор, сопротивление которого равно одному ому, значение разности потенциалов на резисторе будет равно одному вольту.

В = I x R

Вольт = Ампер x Ом

Где:

• В = напряжение или P.D в вольтах
• I = ток в амперах
• R = сопротивление в омах (Ом)

Полезно знать:

Разность потенциалов или электрическое давление (обычно в виде напряжения) необходима для того, чтобы сделать возможным поток заряда в проводящем материале. Этот электрический потенциал можно получить от источника напряжения, такого как генераторы, батареи и т. д.

Вольт Уравнения, используемые для преобразования в соответствующие величины

Вольты из Вт и Ампер

• В = Вт ÷ А
• Вольт = Вт ÷ Ампер …  (В = P ÷ I)

Вольт в джоулях и кулонах

• В = Дж ÷ С
• Вольт = Джоули ÷ Кулоны

Вольт от ампер и сопротивления

• В = I x R  …  (закон Ома)
• Вольт = Ампер x Ом (Ом)

Вольт от Electronvolt & Electron Charge

• В = эВ ÷ e
• Вольт = Электронвольт ÷ заряд электрона (e)

Где заряд электрона «e» = 1,60217662 × 10 ^-19 кулонов

Как измерить вольты?

Прибор, который используется для измерения напряжения или вольт в цепи (или разности потенциалов между двумя точками), известен как вольтметр. И в аналоговых, и в цифровых мультиметрах есть вольтовый режим для измерения переменного и постоянного напряжения. Потенциометр также используется для измерения разности потенциалов между двумя точками.

Чтобы измерить напряжение в вольтах на электрическом элементе, таком как резистор, конденсатор, катушка индуктивности, диод и т. д., просто подключите два провода мультиметра (параллельно), и на дисплее отобразится точное значение напряжения в вольтах. Вы можете следовать пошаговому руководству, опубликованному в предыдущей статье «Как измерить напряжение с помощью цифрового и аналогового мультиметра?».

Как рассчитать вольты?

Основываясь на приведенной выше формуле и уравнениях для напряжения в вольтах (для различных сценариев), мы можем рассчитать значение разности потенциалов в вольтах следующим образом.

Пример 1:

Найдите падение напряжения в Вольтах, если значение протекающего тока составляет 2 А через резистор 12 Ом.

Решение:

в соответствии с Законом Ом:

V = I x R

Помещение значений

V = 2a x 12ω

V = 24 Вольта

Пример 2:

. Вычисление. значение напряжения питания в вольтах, если через лампочку мощностью 30 Вт протекает ток 0,5 А.

Решение:

Мы знаем, что

V = P ÷ I

Помещение значений:

V = 30 Вт ÷ 0,5A

V = 60 вольт

Пример 3:

Определить значение необходимого напряжения. в вольтах для свечения светодиодной лампы мощностью 45 Вт и сопротивлением 5 Ом.

Решение :

Полученное уравнение из P = V x I, где I = V ÷ R.

V = √(P x R)

Подстановка значений: х 5 Ом)

В = √(225)

В = 15 вольт.

Пример 4:

Каково значение напряжения в вольтах, если 50 джоулей энергии используются для перемещения 10 кулонов заряда из одной точки в другую.

Решение :

Мы знаем, что V = J ÷ C или V = W ÷ Q. Просто подставьте значения.

В = 50 Дж ÷ 10 Кулонов

В = 5 Вольт

Похожие сообщения:

• Что такое напряжение? его единица измерения, формула, типы и применение
• Что такое электрический ток, его единица измерения, формула, типы и применение
• Что такое сопротивление? Удельное сопротивление (ρ) и удельное сопротивление Ω.
• Что такое электроэнергия? Виды электроэнергии и их единицы
• Как измерить напряжение с помощью цифрового и аналогового мультиметра?
• Как измерить ток с помощью цифрового и аналогового мультиметра?
• Как измерить емкость с помощью мультиметра?
• Как измерить частоту с помощью мультиметра?
• Как измерить сопротивление с помощью цифрового и аналогового мультиметра?
• Как измерить мощность с помощью цифрового и аналогового мультиметра?
• Кто убивает? Ток или напряжение и почему? Ампер против вольт
• Разница между напряжением и ЭДС?
• Разница между EMF и MMF
• Разница между током и напряжением
• Разница между электрическим током и электрическим зарядом

Показать полную статью

Статьи по теме

Напряжение: определение, типы и формула

Вы когда-нибудь наблюдали, как птицы счастливо сидят на линии электропередач? Почему же примерно 500 000 вольт электричества ничего с ними не делают? Мы знаем, что 120 вольт в розетках дома для нас смертельно опасны, так может ли быть так, что у птиц высокая изоляция? Я согласен, что птицы не великие дирижеры, я имею в виду, вы когда-нибудь видели, чтобы кто-нибудь руководил оркестром? Шутки в сторону, ответ на эту головоломку заключается в том, что между ногами птиц на кабеле нет разницы в напряжении. Ток будет проходить по проводу, а не по птицам (что потребует дополнительной энергии). Понимание напряжения принципиально важно для полного понимания электричества.

Физическое определение напряжения

Напряжение — это величина, которая всегда измеряется между двумя точками в цепи, и никакой ток не может протекать без присутствия напряжения.

Напряжение (или разность потенциалов ) между двумя точками в цепи — это работа, совершаемая на единицу заряда при перемещении единицы заряда между этими двумя точками.

Единицы измерения напряжения

Из определения мы видим, что единицей измерения напряжения является джоуль на кулон (). Производной единицей напряжения является вольт, обозначаемый как , что соответствует джоулю на кулон. это

,

где мы видим, что заряд связывает напряжение с энергией. Напряжение измеряется вольтметром , но современной альтернативой является цифровой мультиметр, который можно использовать для измерения напряжения, силы тока и других электрических величин. На рисунке ниже показан типичный аналоговый вольтметр.

Типичный аналоговый вольтметр используется для измерения напряжения между двумя точками в электрической цепи, Pxздесь.

Формула для напряжения

Определение напряжения – это работа, выполняемая на единицу заряда, и, следовательно, мы можем использовать это, чтобы написать базовую формулу для напряжения, как показано ниже:

,

или

,

где напряжение () измеряется в вольтах (), проделанная работа () измеряется в джоулях () и заряд () измеряется в кулонах (). Глядя на приведенную выше формулу, мы вспоминаем, что выполненная работа и переданная энергия — это одно и то же. Количество энергии, переданной компоненту схемы на единицу протекающего через него заряда, дает нам напряжение, измеренное на этом компоненте схемы. Посмотрите на следующий пример.

Лампа имеет номинальное напряжение. Какое количество энергии передается лампе при прохождении через нее заряда?

Чтобы решить эту задачу, мы можем использовать уравнение

,

где напряжение лампы и заряд, проходящий через лампу. Затем мы можем изменить уравнение для решения неизвестной энергии следующим образом:

, что означает, что лампа получает энергию за каждый прошедший через нее заряд.

Мы заявили, что напряжение измеряется в двух разных точках электрической цепи. Это связано с тем, что энергия будет передаваться устройствам в этой цепи, поэтому проделанная работа должна измеряться разностью энергий между двумя точками по обе стороны от этих устройств. Это означает, что вольтметр должен быть включен в цепь параллельно. На рисунке ниже показана простая схема с вольтметром (обозначенным буквой V), подключенным параллельно к лампе, для измерения напряжения на лампе. Это напряжение представляет собой просто энергию, передаваемую лампе на единицу протекающего через нее заряда.

Вольтметр подключен параллельно к лампе для измерения напряжения на ней, Wikimedia Commons CC BY-SA 4.0.

Электродвижущая сила (ЭДС)

Закон сохранения энергии гласит, что энергия не может быть ни создана, ни уничтожена, а просто преобразована из одной формы в другую. Если обеспечиваемое напряжение в цепи представляет собой энергию, доступную для передачи на единицу заряда, откуда берется эта энергия? В случае многих электрических цепей ответом на этот вопрос является батарея. Батарея преобразует химическую потенциальную энергию в электрическую энергию, позволяя заряду перемещаться по цепи. Эта энергия на единицу заряда называется электродвижущей силой (ЭДС) цепи. Помните, что энергия на единицу заряда — это просто напряжение, поэтому ЭДС в цепи — это напряжение на батарее, когда ток отсутствует.

Вот почему мы обычно думаем о напряжении бытовых электроприборов как о зависимости от энергопотребления этого электроприбора. В контексте электричества правильнее думать о напряжении как об энергии на единицу заряда устройства.

Типы напряжения

До сих пор мы рассматривали простые цепи, в которых ток всегда течет в одном направлении. Это называется постоянным током (DC). Есть другой тип тока, более распространенный; переменный ток (АС).

Напряжение постоянного тока

Цепь, в которой ток течет в одном направлении, является цепью постоянного тока. Типичная батарея имеет положительную и отрицательную клеммы и может передавать заряд только в одном направлении в цепи. Таким образом, батареи могут обеспечивать электродвижущую силу (ЭДС) для цепей постоянного тока. Если цепь постоянного тока имеет постоянное сопротивление, ток останется постоянным. Следовательно, энергия, передаваемая резистору, останется постоянной, как и работа, совершаемая на единицу заряда. Для цепи с постоянным сопротивлением Напряжение постоянного тока всегда постоянное ; оно не меняется со временем.

Напряжение переменного тока

Электричество, которое подается в дома по всему миру, представляет собой переменный ток (AC). Переменный ток можно передавать на большие расстояния, что делает его идеальным для этой цели. В цепи переменного тока ток течет по проводам в двух направлениях; они колеблются взад и вперед. Электрическая энергия по-прежнему течет только в одном направлении, поэтому электроприборы по-прежнему могут питаться. Поскольку направление тока постоянно меняется, количество энергии, передаваемой каждому компоненту цепи, также должно постоянно изменяться, а это означает, что напряжение между любыми двумя точками цепи постоянно меняется. Напряжение переменного тока изменяется синусоидально во времени . На рисунке ниже показана схема зависимости напряжения переменного и постоянного тока от времени.

Эскиз, показывающий форму графика зависимости напряжения постоянного тока от времени, а также графика зависимости напряжения переменного тока от времени, StudySmarter Originals.

Другие уравнения для напряжения в физике

Мы изучили определение напряжения и увидели его связь с передачей энергии в электрической цепи. Мы также можем связать напряжение с другими электрическими величинами; в нашем случае сопротивление и ток. Закон Ома описывает эту связь следующим образом; напряжение на проводнике () при постоянной температуре прямо пропорционально току () в проводнике. это

где константа пропорциональности в данном случае — сопротивление проводника. Существует множество других выражений для напряжения в электрических цепях, которые зависят от конкретной цепи. Однако основное понимание напряжения и вольта не меняется между сценариями.

Напряжение — основные выводы

• Напряжение между двумя точками в цепи — это работа, совершаемая на единицу заряда при перемещении единицы заряда между этими двумя точками.
• Напряжение — это величина, которая всегда измеряется между двумя точками цепи.
• Производной единицей напряжения является вольт (), который эквивалентен джоулю на кулон.
• Вольтметр — это прибор, используемый для измерения напряжения.
• Вольтметр должен быть включен в цепь параллельно, так как он измеряет разницу энергии на единицу заряда между двумя разными точками цепи.
• Батарея преобразует химическую потенциальную энергию в электрическую.
• Электродвижущая сила (ЭДС) цепи — это напряжение на батарее, когда ток в цепи отсутствует.
