Подключение двухклавишного выключателя: схемы, ошибки подключения

Практически в каждой комнате квартиры или дома устанавливаются осветительные приборы и средства их коммуникации. В некоторых случаях помещение оснащается сразу несколькими светильниками или существующий разделяется на несколько независимых групп. Для полноценного разделения осветительного оборудования выполняется подключение двухклавишного выключателя. Что представляет собой данный вид коммутационного оборудования, и какими особенностями он обладает, мы рассмотрим в данной статье.

Особенности и устройство двухклавишного выключателя

Существует огромное количество коммутаторов, оснащаемых двумя клавишами, но на практике это на является единственным критерием. Так как подобные особенности присущи некоторым типам проходных и  перекрестных выключателей. Поэтому, чтобы не путаться в таких устройствах, необходимо детально разобраться в их конструктивных и функциональных особенностях.

Основная задача двухклавишного выключателя заключается в разделении питающего проводника на две независимые линии, коммутируемые двумя отдельными клавишами. Поэтому при подключении устройства вы обнаружите сзади три вывода, как показано на рисунке 1 ниже:

Рис. 1. Особенности двухклавишного выключателя

Три зажима предназначены для:

• 1 – передачи электроэнергии к первой группе осветительного оборудования;
• 2 – передачи электроэнергии ко второй группе осветительного оборудования;
• L – используется для подключения фазного проводника от электропроводки;

На самом корпусе выключателя также приведена схема двухклавишного выключателя, на которой показан принцип действия и переключения контактов.

Рис. 2. Устройство двухклавишного выключателя

Конструктивно двухклавишный выключатель состоит из следующих элементов:

• Клавиши – предназначены для ручного управления процессом коммутации. В соответствии с п.10.2 ГОСТ Р 51324.1-2012 выполняются из изоляционного материала, для предотвращения контакта человеческих рук с токоведущими частями.
• Переключатель контактной группы – переводит контакты выключателя во включенное или отключенное положение. Конструкция каждого переключателя в конкретной модели обеспечивает возможность непосредственного соединения с клавишей.
• Модуль выключателя – основной блок коммутатора, содержащий контактную группу и механизм, приводящий их в движение.
• Фиксатор – в данной модели выполнен отдельной деталью и применяется для крепления фальшпанели к модулю выключателя. Также может изготавливаться в форме замков на модуле или фальшпанели, как их неотъемлемая часть.
• Фальшпанель – используется для декоративного украшения выключателя. Может подбираться по цвету для дизайна интерьера.

Некоторые модели могут компоноваться световой индикацией отключенного состояния. Внутри самих клавиш выключателя или в фальшпанели устанавливается светодиод, который горит в отключенном положении. Такая опция позволяет легче обнаружить двухклавишное устройство в темноте, но вносит свои коррективы при эксплуатации светодиодных и люминесцентных ламп.

Нюансы и схема подключения

При подключении двухклавишного выключателя важно соблюдать ряд рекомендаций, которые позволят вам избежать грубых ошибок и лишних трат на их устранение.

Наиболее важными нюансами для всех типов подключения двухклавишных выключателей являются:

• Все электромонтажные работы производятся с обязательным отключением напряжения. Поэтому, перед началом подключения, установки или пуско-наладочных опробований обязательно отключите соответствующий автоматический выключатель в распределительном щитке.
• Установка двухклавишного выключателя производится в монтажную коробку. Как правило, все современные модели выполняются из диэлектрических материалов, хотя могут встречаться и устаревшие металлические. Сам коробка закрепляется в стене при помощи шпаклевки, цементного раствора, монтажной пены или других средств.
• Подключаемые к двухклавишному выключателю провода зачищаются на 10 – 20 мм от края. Недостаток отрезка может проскальзывать в зажиме, а их излишек может создать угрозу соприкосновения с соседними проводами. Слой изоляции удаляется специальными клещами, при их отсутствии, аккуратно срезаются ножом или кусачками, чтобы не повредить жилу.
• Фиксация двухклавишного выключателя производится с помощью лапок, которые регулируются винтовыми зажимами. Поджимание лапок производится до тех пор, пока конструкция не  приобретет жесткое крепление в стене.
• После подключения двухклавишного выключателя выполняется опробование соответствия клавиш коммутируемому осветительному оборудованию. Если допущена ошибка, ее можно исправить до окончания отделочных работ.

В остальном, нюансы подключения будут отличаться, в зависимости от поставленных целей. Поэтому далее рассмотрим несколько вариантов использования двухклавишных выключателей для решения бытовых задач.

На 2 лампочки

Одним из распространенных вариантов подключения является подсоединение к цепи двух ламп или светильников независимо друг от друга. Схема подключения в этом случае будет выглядеть следующим образом (смотрите рисунок 3):

Рис. 3. Схема подключения на две лампы

От распределительной коробки к двухклавишному выключателю подводится фазный проводник L. От выводов клавишного выключателя фазный проводник подводится отдельно к патрону каждой лампочки. Нейтральный проводник N и защитный проводник PE от распределительной коробки подводятся напрямую к отдельному патрону и корпусу каждого светильника, как показано на рисунке ниже:

Рис. 4. Подключение провода защитного заземления к корпусу

На люстру

Многие люстры содержат три и более лампы в одном изделии. Но, в бытовых целях не всегда требуется работа всех лампочек. Поэтому в целях экономии электроэнергии их разделяют на две группы и подключают к разным клавишам выключателя, как показано на схеме ниже.

Рис. 5. Схема подключения люстры к двухклавишному выключателю

Как и в предыдущем случае, от распределительной коробки нейтральный проводник N и защитный проводник PE от распределительной коробки подводятся к люстре напрямую. Фазный проводник L подключается к двухклавишному выключателю и от каждого из выводов подводится к отдельной группе освещения люстры. В результате подключения каждый патрон люстры должен подключаться параллельно в сеть.

С розеткой в одном корпусе

Помимо функции коммутации приборов освещения  в бытовых помещениях часто требуется подключать какое-либо оборудование при помощи штепсельной вилки. Поэтому розетки в комнате лишними не бывают, такой дуэт используют в гаражах, мастерских и прочих помещениях, где стараются оптимизировать пространство и вместить максимум.

Рис. 6. Схема подключения с розеткой в одном корпусе

Как видите на рисунке, от распределительной коробки фазный проводник L и нейтральный проводник N напрямую подключаются к розетке. Затем, от фазного вывода розетки проводник подключается к соответствующему зажиму двухклавишного выключателя. Дальнейшая процедура подсоединения питающих и защитных проводов к осветительному оборудованию аналогична предыдущим схемам.

С подсветкой

Наличие подсветки на клавишах выключателя или на фальшпанели улучшает его видимость в темное время суток. Поэтому ночью проще нажать клавишу и включить свет.

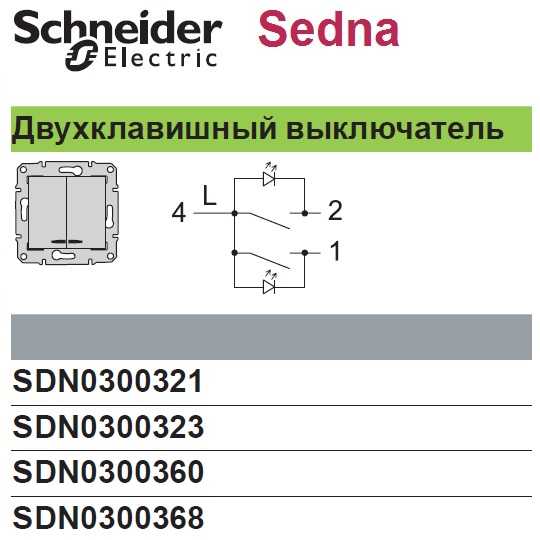

Рис. 7. Схема подключения выключателя с подсветкой

Схема подключения двухклавишного коммутатора с подсветкой ничем не отличается от предыдущих вариантов. Так как все современные модели комплектуются заводским набором элементов, позволяющих осуществлять такую функцию. Однако заметьте, что некоторые двухклавишные выключатели комплектуются светодиодом, который станет причиной мерцания люминесцентных и газоразрядных ламп. Поэтому для включения осветительного оборудования с блоком стабилизации используется вышеприведенная схема с диодом VD1и токоограничивающим резистором R1.

Почему на разрыв выключателя подключают «фазу»?

В соответствии с п.6.6.28 ПУЭ устанавливается требование о необходимости включения в разрыв любого выключателя фазного проводника. Что обусловлено следующим явлением:

Рис. 8. Подключение нейтрального проводника в разрыв двухклавишного выключателя

При необходимости замены вышедшей со строя электролампы, можно отключить клавишу выключателя и приступить к демонтажу и установке нового оборудования. Но, как показано на рисунке, при отключенном положении коммутатора, его контакты разорвут нейтральный проводник. А напряжение с фазного проводника будет беспрепятственно поступать на патрон лампы. В случае прикосновения к оголенным токоведущим частям, человек получит удар электрическим током, что может привести к электротравме, и даже летальным последствиям.

ТОП 5 ошибок, которые не стоит повторять

На практике часто встречаются ситуации, когда ошибки подключения  явно мешают комфортному использованию электрооборудования. Поэтому чтобы избежать подобных неприятностей, мы рассмотрим наиболее частые огрехи:

• Фазный проводник подключается к одному из выводов осветительного оборудования. В таком случае коммутация будет включать только все лампы и только при нажатии обеих клавиш.
• Обязательно подключайте в разрыв двухклавишного коммутатора фазный проводник, а не нейтральный. Такая ошибка может обернуться серьезными неприятностями.
• Чтобы обеспечить полноценное соответствие фазных и нейтральных проводников в распредкоробке, используйте цветовую маркировку. Если же подключение осуществляется к уже смонтированным проводам, обязательно прозвоните их.
• Некачественный монтаж клавиш – в виду наличия двух независимых кнопок, их нередко устанавливают не до конца или с небольшим смещением. От этого переключение происходит не до конца и может возникнуть перегревание контактов.
• Расположение коммутатора выбирается на уровне ваших рук для удобства переключения. Двухклавишное устройство не должно закрываться дверью или монтироваться непосредственно на дверной лудке.

Список использованной литературы

• Бартош А.И. «Электрика для любознательных» 2019
• Е.Д. Тельманова «Электрические и электронные аппараты» 2010
• О.Коновалов «Управление освещением из нескольких мест» 2013
• Кузнецов Р. С. «Аппараты распределения электрической энергии на напряжение до 1000В» 1970
• Буль Б.К. «Основы теории электрических аппаратов» 1970

Схема подключения проходного выключателя Schneider

Цвета Unica Quadro

Цвета Unica Top

Для чего обычно необходимо использование перекрестного оборудования с двумя проходными? Как правило, его устанавливают в тех случаях, когда в помещении есть две классификации светильников. Во время его монтажа необходимо сразу отметить основные моменты. Для проведения любых работ предварительно требуется обесточить цепь и найти схему подключения проходных выключателей шнайдер. Переключатели, которые производятся французской фирмой, отличаются качеством, надежностью и большим ассортиментом изделий.

1. Конструкция
2. Схема в коробе распределения
3. Схема соединений

Конструкция

Как правило, выключателей такого типа необходимо устанавливать два – на старте и в конце цепи. Необходимо освободить кабели от изоляции в цепи, которая идет по схеме подключения проходного выключателя шнайдер. Требуется зачистить концы проводов примерно на миллиметр. В некоторых случаях, если в помещении используется малое освещение – например, ночник, необходимо следовать схеме управления освещением из трех точек цепи.

В качестве следующего шага необходимо завести кабели в изделие. В конкретном положении устройство замыкает первый кабель, а в другом положении – второй контакт. Чтобы решить подобные проблемы, можно применять выключатели перекрестного типа. Тогда одна из групп светильников будут управляться посредством одной клавиши, а другая клавиша будет отвечать за вторую группу. При этом схема подключения проходного выключателя schneider будет включать в себя четыре части, как и само изделие. Это функционирующая часть с основой из металла и контактами для кнопочного привода, фиксатор лапок, соединенный с основной пластинок, декоративное оформление в виде рамки, динамическая клавиша из пластика.

После этого необходимо перейти к самому процессу сборки. Присоединять устройства следует такие же способом, как и другое подобное оборудование. Схема проходного выключателя шнайдер приложена к устройству.

В случае, если раньше все функционировало верно, но после замены перестало работать – скорее всего, проблема заключается в расположении проводов в схеме проходного выключателя шнайдер двухклавишного. Существуют варианты переключателей с подсветкой или без нее. Как только провода будут подсоединены к механизму, требуется вставить рабочий блок в установочную коробку, зафиксировать сверху корпус и присоединить клавишу. Когда все части схемы будут подключены, итоговой задачей будет соединить провода в коробе распределения. Стоит отметить, что проходной выключатель шнайдер в схеме подключения требует внимательного обращения.

Схема в коробе распределения

В интернете можно найти рабочую схему подключения перекрестного выключателя шнайдер для управления освещением. Проводится она таким методом: на необходимые места требуется установить конструкции, вывести на них трехжильные провода. Установить светильник или несколько устройств освещений, параллельно их соединяя. От самого оборудования необходимо вывести двухжильный кабель, после чего подвести соединительную коробку.

Схема подключения проходного выключателя в коробе

В схеме подключения проходного выключателя двухклавишного schneider нет ничего сложного. Для подключения не потребуется особых навыков – достаточно будет базовых знаний. Внимательно следите за подключением: если отключение будет происходить не на фазу, а на кабель ноль, то напряжение будет стабильное. Что может быть не только некомфортно при использовании, но и небезопасно.

В схеме должно проводиться подключение до В. При этом требуется соблюдать особенности подобного подключения, применяя для схемы исключительно провода четырехжильного типа. Конструкция для одноклавишного переключателя заключается в кнопке, активирующей действие, рамке для декора, функциональной частью. Выключатели необходимо установить в тех комнатах, где имеются приборы освещения, которые не работают по кабелю питания.

Не сильно отличается схема подключения двухклавишного проходного выключателя шнайдер для электрика. При этом одноклавишный переключатель может быть успешно заменен на двухклавишный. Не важно, какой метод монтажа вы выберите – переключение происходит накрест.

Схема соединений

Все контакты для подключения к вилке имеют протекцию в виде шорок. Нередко встречаются случаи, когда пользователю необходимо установить дублирующие переключатели. Они оснащены тремя контактами вместо двух и способны переводить фазу с одного контакта на остальные.

Качественные изделия могут упростить монтаж оборудования. Необходимо убрать заглушку, находящуюся на корпусе наружного устройства в зависимости от размера применяемой гофрированной трубы. По своему функционалу изделия могут быть механическими, электронными. В первом случае включение происходит по типу клавиши, рычажка, тумблера или шнурка. Во второй тип также входят и переключатели, работающие на дистанционном управлении.

Схема подключения проходного выключателя

Определенная часть деталей в конструкции изготавливается из нержавеющей стали. В качестве декоративной отделки используется безопасный термоустойчивый пластик. Поэтому можно провести замыкание или размыкание нескольких питательных линий одновременно. В случае, если коробки монтажа в вашем помещении сделаны по старому образцу – это не является преградой.

Помимо прочих элементов к распределительной коробке проходит кабель. В определенных моделях, где предусмотрена подсветка выключателя, имеется светодиод. Внимательно проверяйте схему, не надейтесь на то, что общая клемма будет с одним контактом. Это распространенное заблуждение.

Как только все части схемы будут подключены, остается соединить кабели в распределительной коробке. Это завершающая часть работы с монтажом переключателя.

Конечно, невозможно представить дом, в котором отсутствует освещение. Но и не стоит лишний раз рисковать, монтируя переключатели без должных навыков. Если вы делаете это впервые или сомневаетесь в правильности всех алгоритмов, стоит пригласить специалиста для контроля корректности проводимых действий. Тогда вы будете уверены, что сделаете все правильно и безопасно.
