Ветрогенератор на постоянных магнитах своими руками.

Аксиальный 20-ти полюсной ветрогенератор

Ветрогенератор аксиального типа на основе готовой ступицы и трехфазного генератора, который содержит 15 катушек, намотанных проводом 0.7 мм по 70 витков. Ротор данного генератора имеет 20 пар магнитов размером 20 на 5 мм, а толщина статора равна 8 мм. В этой модели используется двухлопастной винт и система защиты от сильного ветра.

Материалы и агрегаты использованные для постройки данного ветрогенератора:

1) автомобильная ступица
2) эпоксидная смола
3) металлические уголки
4) магниты размером 20 на 5 мм в количестве 40 штук
5) труба 20
6) суперклей
7) вазелин
8) ступица от прицепа «зубренок»
9) фанера
10) ламинат 8 мм
11) провод толщиной 0.7 мм

Рассмотрим более подробно основные этапы постройки и особенности конструкции данной модели ветрогенератора.

Для начала автор занялся намоткой катушек для статора. Чтобы облегчить данный процесс автор изготовил специальное приспособление:

Для его изготовления автор использовал трубу диаметром 20 мм, таким образом она как раз подходит под размеры магнитов. Автор решил изготовить катушки толщиной 7 мм.
Еще одно изображение самодельного станка для намотки катушек:

Автор отмечает, что благодаря данному станку, собранному из подручных материалов, намотка катушек прошла без особых трудностей. Главное мотать катушки виток к витку давая несильную натяжку для того, чтобы витки плотнее прижимались друг к другу.

Итак, автор приступил к изготовлению катушек для генератора. Для того, чтобы катушки не развалились после намотки автор промазывал их клеем для пластика, а так же дополнительно обернул оконным скотчем. Для намотки катушек автор использовал провод толщиной 0.7 мм по 70 витков на каждую катушку. Хотя после конечной сборки автор решил, что нужно было делать по 90 витков, это позволило бы выиграть по напряжению.

Далее была изготовлена форма для заливки статора. Автор решил сделать форму на подложке из фанеры. Для этого на фанеру была нанесена разметка, которая позволит более точно разместить катушки. Средняя часть формы сделана из ламината толщиной 8 мм. Для того, чтобы эпоксидная смола не приставала к форме, автор смазал ее вазелином, это позволит затем легко извлечь статор из заготовки после затвердевания эпоксидной смолы.

Для проводов были сделаны специальные канавки при помощи болгарки.

При заливке статора автор использовал стеклосетку, чтобы увеличить прочность статора. Уложив стеклосетку с каждой стороны статора, автор через заранее просверленные отверстия притянул крышку и оставил статор остывать.

Катушки статора были соединены пофазно, все шесть проводов от фаз были выведены по канавкам наружу, после чего провода были замазаны пластилином для того, чтобы смола не вытекала. В последствии автор соединил фазы звездой.

На следующий день статор был извлечен из формы, и автор слегка обработал края для ровности. Магниты на дисках автор так же решил залить эпоксидной смолой для большей надежности.

На фотографиях ниже можно рассмотреть, как была выполнена поворотная ось ветрогенератора:

Основой для изготовления поворотной оси послужила автомобильная ступица. Для того, чтобы защитить будущий ветрогенератор от слишком сильного ветра автор использовал стандартную конструкцию увода от ветра путем складывания хвоста. Важно заметить, что ветроголовку необходимо вынести минимум на 100 мм, иначе защита от ветра не будет работать так как ось генератора будет расположена слишком близко к поворотной оси.
Так же к конструкции был приварен штырь под углом в 20 градусов и на 45 градусов относительно винта, на этот штырь одевается хвост ветрогенератора.

Рассмотрим конструкцию ступицы генератора.

За основу самого генератора была взята ступица от прицепа «Зубренок». Автор использовал неодимовые магниты размером 20х5 мм. На каждый диск ушло по 20 магнитов. Ступица была закручена через пластину, на которую прикреплены уголки. Статор генератора будет держаться на шпильках.

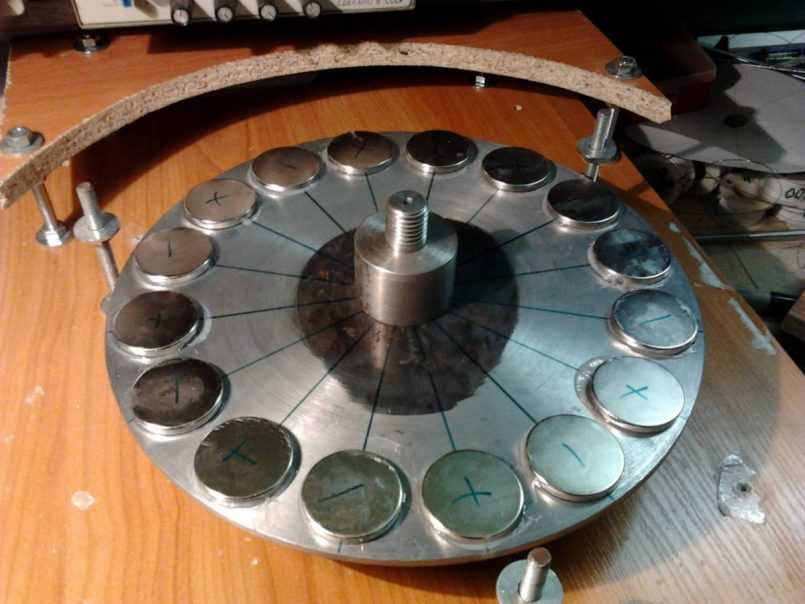

Далее автор приступил к изготовлению дисков с магнитами.
Магниты были прикреплены на диски при помощи суперклея. Для того, чтобы сделать все максимально точно автор изготовил шаблон из картона. Так же важно заметить, что магниты должны клеиться с чередованием полюсов, таким образом, чтобы на генераторе диски с магнитами притягивались.

Ниже можно рассмотреть, как именно был закреплен хвост ветрогенератора, который будет защищать его от сильного ветра:

На фотографии ветроголовка была размещена слишком близко к поворотной оси ветрогенератора, что в последующем было выявлено на испытаниях и устранено. Однако само крепление хвоста и углы наклона верные. После доведения конструкции до ума, она отлично себя проявила: при усилении ветра винт отворачивается, а хвост складывается и поднимается вверх.

Автор решил сделать для начала двухлопастной вариант винта для своего генератора. Лопасти были изготовлены из ПВХ трубы. Так же был сооружен кожух, который будет закрывать генератор от дождя.

Затем генератор был собран и покрашен. После покраски автор решил испытать работу генератора. От руки удалось раскрутить генератор до 30 вольт с силой тока кз 4.5 А.

Данный генератора работает на 3 светодиодные ленты по 25 ватт каждая, но в будущем автор планирует более серьезно подойти к расчету винта для генератора и подключить аккумулятор.

статья взята с сети интернет: http://usamodelkina.ru/

Следите за новостями!

Ветрогенератор на основе мотора на постоянных магнитах

Продолжение темы:
— Ветрогенератор на основе мотора на постоянных магнитах
— Мини ветротурбина на основе низковольтного мотора постоянного тока
— Контроллер для ветрогенератора своими руками
— Ветрогенератор своими руками часть 4

Из-за специфики своей профессии я решил приобрести кусочек земли в отдалённом от городов глухом уголке Аризоны. Я астроном, и нуждался в таком месте, где ночные огни городов не мешали бы моему занятию. Но место было настолько диким, что в эти места не вили ни какие линии электропередач, а тянуть сюда электричество нереально и-за стоимости работ.

Но это и хорошо, если нет электричества, значит по ночам не горят фонари и не засвечивают ночное небо. Но всё-же в современной жизни мы уже не можем обходится без электричества, вот и мне надо было чем-то питать свой ноутбук, включать свет и другие не энергоёмкие приборы, которыми мы так привыкли пользоваться в повседневности.

Та местность где я занимался мониторингом небесных тел, довольно открытая и ветра здесь дуют постоянно, и однажды мне пришла идея использовать этот ветер для выработки энергии. Вынашивая план будущей ветроэлектростанции я стал бороздить интернет в поисках нужной информации. Первое с чем мне надо было определится, это с генератором. После непродолжительных поисков пришел к некоторым выводам.

В основном для построения микро турбин многие предпочитают использовать моторы от накопителей на магнитной ленте от старых компьютеров. Эти моторчики на постоянных магнитах, достаточно тихоходны для применения в ветряках. Лучшими, по видимому, были несколько моторов, выпускавшиеся фирмой Ametek. А наиболее подходящим из них, для использования в качестве генератора, был мотор 99 В DC.

К сожалению, достать такие моторы в наши дни практически невозможно. Хотя есть много других моторов Ametek, некоторые из которых все еще можно приобрести, скажем, на Ebay.Или купить б/у, возможно они ещё у кого-то есть. Вероятно, еще есть немало моторов с постоянными магнитами, разных изготовителей и моделей, которые можно было бы использовать в качестве генераторов.

Но, при выборе мотора помните, что двигатель постоянного тока с постоянными магнитами может работать генератором, но его никогда не конструировали как генератор. Поэтому генераторы из них неважные. Некоторые моторы совсем не годятся. В основном для этих целей пригодны низко-оборотистые моторы. Хотя всё равно при выборе надо тестировать на месте или узнавать подробное описание конструкции данного мотора и по ней судить о его возможности.

Используемые в качестве генераторов, моторы, как правило, вынуждены вращаться со скоростью намного большей, чем та, для которой их рассчитывали. Мотор, который необходимо выбрать, должен быть рассчитан на максимальное напряжение питания, максимальный ток, и иметь минимальную скорость вращения для достижения нужных параметров. Мотор должен выдавать более 12-ти вольт уже при 150-200 об/м, если мотор на это не способен, то лучше его не использовать, так как большую часть времени он будет крутиться в холостую и не сможет заряжать аккумулятор.

В поисках электромотора я прочитал множество информации о подобных ветрогенераторах на основе моторов постоянного тока, с возбуждением на постоянных магнитах, и я поступил как другие.На Ebay мне удалось купить подобный мотор всего лишь за $26, купить, этот мотор один из хороших 30-вольтовых низкооборотных моторов фирмы Ametek.Эти моторы пользуются у любителей конструирования стабильным спросом, в основном для построения портативных ветроустановок. Тык-же подходят подобные моторы и других фирм.

После покупки я сразу-же решил его покрутить и посмотреть на что он способен. При кручении от руки я смог зажечь автомобильную лампочку на 12 вольт, и она достаточно ярко светилась. Далее я решил покрутить мотор дрелью и посмотреть на каких оборотах какой ток он выдаёт. После некоторых экспериментов я убедился в работоспособности данного мотора и принялся за обдумывание и построение самой ветроустановки.

На фото сам электромотор, по размерам достаточно компактен, надёжен, и имеет приемлемый вес для данной мощности.Примечательно и то, что мотор в режиме генератора выдаёт постоянное напряжение, а не переменное.

Далее я принялся за поиск информации по построению лопастей. Для больших ветряков в основном используют деревянные лопасти, но этот вариант я исключил ввиду трудоёмкости и сложности процесса изготовления и последующей балансировки таких лопастей. Я пошел простым путём и решил повторить простое и приемлемое для меня решение, это изготовление лопастей из труб ПВХ, но я не стал использовать ПВХ, и нашел более лучшее решение. Я приобрёл кусок угле-пластиковой трубы диаметром 150мм, она такая-же ка ПВХ, но более лёгкая и прочная.

Посмотрел в сети подобные конструкции, в которых применяются подобные лопасти и сделал примерно то-же, но немного увеличил длину лопастей. Трубу я разрезал на 4 одинаковые части, сделал одну лопасть, и уже по ней изготовил ещё три лопасти. Ставить на мотор-генератор я буду три лопасти, и одна про-запас на случай поломки основных. Лопасти после вырезания по краям отшлифовал для придания более гладкой и красивой формы.

Теперь лопасти надо было как-то закрепить на валу мотор-генератора. Для этого я решил покататься у себя в закромах, под руки попался вот такой зубчатый диск, который идеально садился на вал, но его диаметр был маловат и продолжив поиски наткнулся на алюминиевый диск, который хорошо подходил для крепления лопастей. Долго не думая я решил объединить два эти диска, чтобы один садился на вал генератора, а другой держал лопасти. Просверлив отверстия с помощью болтиков я соеденил две детальки в единое крепление для лопастей.

В магазине мне попались вот такие чашечки из ПВХ, идеально подходящие для того чтобы закрыть болтики и быть обтекателем. Но на форумах писали что обтекатели снижают мощность пропуская поток ветра , а открытый механизм крепления лопастей вроде-бы задерживает ветровой поток и он дополнительно давит на лопасти добавляя мощность, что-ж проверим это утверждение.

Генератор постоянного тока с постоянными магнитами для ветряных турбин

Генератор постоянного тока с постоянными магнитами в качестве ветрогенератора

Из предыдущего руководства по ветряным турбинам мы знаем, что электрический генератор представляет собой вращающуюся машину, которая преобразует механическую энергию, производимую лопастями ротора ( первичный двигатель) в электрическую энергию или мощность. Это преобразование энергии основано на законах электромагнитной индукции Фарадея, которые динамически индуцируют ЭДС. (электродвижущая сила) в обмотки генератора по мере его вращения. Существует множество различных конфигураций электрического генератора, но один из таких электрических генераторов, который мы можем использовать в ветроэнергетической системе, — это Генератор постоянного тока с постоянными магнитами или Генератор постоянного тока с постоянными магнитами .

Машины постоянного тока с постоянными магнитами могут использоваться либо как обычные двигатели, либо как генераторы ветряных турбин постоянного тока, поскольку конструктивно между ними нет принципиальной разницы. Фактически, одна и та же машина с постоянным током может иметь электрический привод в качестве двигателя для перемещения механической нагрузки или механический привод в качестве простого генератора для выработки выходного напряжения. Это затем делает генератор постоянного тока с постоянными магнитами (генератор PMDC) идеально подходит для использования в качестве простого ветряного генератора.

Если мы подключим машину постоянного тока к источнику постоянного тока, якорь будет вращаться с фиксированной скоростью, определяемой подключенным напряжением питания и напряженностью его магнитного поля, тем самым действуя как «двигатель», создающий крутящий момент. Однако, если мы механически вращаем якорь со скоростью, превышающей расчетную скорость двигателя, используя лопасти ротора, то мы можем эффективно преобразовать этот двигатель постоянного тока в генератор постоянного тока, производящий генерируемую выходную ЭДС, которая пропорциональна его скорости вращения и магнитному полю. прочность.

Обычно в обычных машинах постоянного тока обмотка возбуждения находится на статоре, а обмотка якоря — на роторе. Это означает, что они имеют выходные катушки, которые вращаются со стационарным магнитным полем, создающим необходимый магнитный поток. Электроэнергия берется непосредственно от якоря через угольные щетки с магнитным полем, которое регулирует мощность, подаваемую либо постоянными магнитами, либо электромагнитом.

Вращающиеся катушки якоря проходят через это стационарное или статическое магнитное поле, которое, в свою очередь, генерирует электрический ток в катушках. В генераторе постоянного тока с постоянными магнитами якорь вращается, поэтому полный генерируемый ток должен проходить через коммутатор или токосъемные кольца и угольные щетки, обеспечивающие электрическую мощность на его выходных клеммах, как показано.

Типовая конструкция генератора постоянного тока

Простой генератор постоянного тока может быть сконструирован различными способами в зависимости от взаимосвязи и взаимосвязи каждой из катушек магнитного поля с якорем. Двумя основными соединениями для машины постоянного тока с самовозбуждением являются «Генератор постоянного тока с шунтирующей обмоткой», в котором основная обмотка возбуждения соединена параллельно с якорем. «Генератор постоянного тока с последовательной обмоткой» имеет токонесущую обмотку возбуждения, соединенную через серия с арматурой. Каждый тип конструкции генератора постоянного тока имеет определенные преимущества и недостатки.

Генератор постоянного тока с шунтирующей обмоткой — в этих генераторах ток возбуждения (возбуждения) и, следовательно, магнитное поле увеличивается с увеличением рабочей скорости, поскольку оно зависит от выходного напряжения. Напряжение якоря и электрический крутящий момент также увеличиваются со скоростью. Генератор с параллельной обмоткой, работающий с постоянной скоростью при различных условиях нагрузки, имеет гораздо более стабильное выходное напряжение, чем генератор с последовательной обмоткой. Однако по мере увеличения тока нагрузки внутренние потери мощности на якоре вызывают пропорциональное уменьшение выходного напряжения.

В результате ток через поле уменьшается, уменьшая магнитное поле и вызывая еще большее снижение напряжения, а если ток нагрузки намного выше расчетного значения генератора, снижение выходного напряжения становится настолько серьезным, что приводит к большим внутренним потери в якоре и перегрев генератора. В результате генераторы постоянного тока с параллельной обмоткой обычно не используются для больших постоянных электрических нагрузок.

Генератор постоянного тока с обмоткой серии

. Ток возбуждения (возбуждения) в генераторе с последовательной обмоткой такой же, как и ток, который генератор выдает на нагрузку, поскольку они оба соединены последовательно. Если подключенная нагрузка мала и потребляет лишь небольшое количество тока, ток возбуждения также мал. Следовательно, магнитное поле последовательной обмотки возбуждения слишком слабое, и генерируемое напряжение также низкое.

Аналогичным образом, если подключенная нагрузка потребляет большой ток, ток возбуждения также будет высоким. Поэтому магнитное поле последовательной обмотки возбуждения очень сильное, а генерируемое напряжение высокое. Одним из основных недостатков генератора постоянного тока с последовательной обмоткой является то, что он плохо регулирует напряжение, и в результате генераторы постоянного тока с последовательной обмоткой обычно не используются для флуктуирующих нагрузок.

Генераторы постоянного тока с автовозбуждением серии и серии с обмоткой и имеют недостаток, заключающийся в том, что изменения тока нагрузки вызывают серьезные изменения выходного напряжения генератора из-за реакции якоря, и в результате эти типы генераторов постоянного тока используются редко. как ветрогенераторы.

Однако «составной» генератор постоянного тока имеет комбинацию как шунтирующих, так и последовательных обмоток, включенных в один генератор, и которые могут быть соединены таким образом, чтобы получить либо «составной генератор постоянного тока с коротким шунтом», либо «длинный шунтирующий генератор». составной генератор постоянного тока». Этот тип конструкции генератора постоянного тока с самовозбуждением позволяет объединить преимущества каждого типа в одной машине постоянного тока.

Другим способом преодоления недостатков генератора постоянного тока с самовозбуждением является внешнее подключение обмоток возбуждения. Затем это производит другой тип генератора постоянного тока, называемый Генератор постоянного тока с независимым возбуждением .

Как следует из названия, генератор постоянного тока с независимым возбуждением питается от независимого внешнего источника постоянного тока для обмотки возбуждения. Это позволяет току возбуждения создавать постоянный поток магнитного поля независимо от условий нагрузки на якорь. Когда к генератору не подключена электрическая нагрузка, ток не течет, и на выходных клеммах появляется только номинальное напряжение генератора.

Если к выходу подключена электрическая нагрузка, потечет ток, и генератор начнет подавать электроэнергию на нагрузку.

Генератор постоянного тока с независимым возбуждением имеет множество применений и может использоваться в качестве генератора ветряных турбин. Однако недостатком генераторов постоянного тока для ветряных турбин является то, что для возбуждения шунтирующего поля требуется отдельный источник питания постоянного тока. Однако мы можем преодолеть этот недостаток, заменив обмотку возбуждения постоянными магнитами, создав генератор постоянного тока с постоянными магнитами или генератор PMDC .

Генератор постоянного тока с постоянными магнитами

Генератор постоянного тока с постоянными магнитами можно рассматривать как коллекторный двигатель постоянного тока с независимым возбуждением и постоянным магнитным потоком. Фактически, почти все щеточные двигатели постоянного тока с постоянными магнитами (PMDC) можно использовать в качестве генераторов постоянного тока с постоянными магнитами, но, поскольку они на самом деле не предназначены для использования в качестве генераторов, они не являются хорошими генераторами ветряных турбин, потому что при работе в качестве простого постоянного тока генератора, вращающееся поле действует как тормоз, замедляющий ротор.

Эти машины постоянного тока состоят из статора с редкоземельными постоянными магнитами, такими как неодим или самарий-кобальт, для создания очень сильного магнитного поля статора вместо намотанных катушек и коммутатора, соединенного через щетки с намотанным якорем, как и раньше.

Генератор постоянного тока с постоянными магнитами

При использовании в качестве генераторов постоянного тока с постоянными магнитами двигатели постоянного тока с постоянными магнитами обычно должны приводиться в движение намного быстрее, чем их номинальная скорость двигателя, чтобы производить что-либо близкое к их номинальному напряжению двигателя, поэтому машины постоянного тока с высоким напряжением и низкой частотой вращения работают лучше. Генераторы постоянного тока.

Главное преимущество по сравнению с другими типами генераторов постоянного тока заключается в том, что генератор постоянного тока с постоянными магнитами очень быстро реагирует на изменения скорости ветра, потому что их сильное поле статора постоянно присутствует.

Генераторы постоянного тока с постоянными магнитами, как правило, легче, чем машины с обмоткой статора, для данной номинальной мощности и имеют более высокий КПД, поскольку отсутствуют обмотки возбуждения и потери в катушках возбуждения.

Кроме того, поскольку статор оснащен системой полюсов с постоянными магнитами, он устойчив к воздействию возможного попадания грязи. Однако, если они не полностью герметизированы, постоянные магниты будут притягивать ферромагнитную пыль и металлическую стружку (также называемую стружкой или опилками), что может привести к внутреннему повреждению.

Генератор постоянного тока с постоянными магнитами является хорошим выбором для небольших ветряных турбин, поскольку они надежны, могут работать на низких скоростях вращения и обеспечивают хороший КПД, особенно в условиях слабого ветра, поскольку их точка включения довольно низкая.

Существует множество готовых генераторов постоянного тока с постоянными магнитами с широким диапазоном выходной мощности от нескольких ватт до многих тысяч ватт. Напряжение постоянного тока, генерируемое машиной постоянного тока с постоянными магнитами, определяется следующими тремя факторами:

Магнитное поле, создаваемое статором. Это зависит от физических размеров генератора, силы и типа используемых постоянных магнитов.

Количество витков или петель провода на якоре. Это значение определяется физическими размерами генератора и якоря, а также размером проволочного проводника. Чем больше витков используется, тем выше выходное напряжение. Точно так же, чем больше диаметр провода или площадь поперечного сечения, тем выше ток.

Скорость вращения якоря, определяемая скоростью вращения лопастей ротора ветряной турбины относительно скорости ветра. Для генераторов и двигателей с постоянным током выходное напряжение пропорционально скорости и, как правило, является линейным.

Уже в продаже

Двигатель постоянного тока VEVOR, номинальная скорость 1750 об/мин, 1/2 л.с., 90 В…

Наиболее распространенным типом генераторов постоянного тока для ветряных турбин и небольших систем ветряных турбин, используемых для зарядки аккумуляторов, является генератор постоянного тока с постоянными магнитами, также известный как Динамо . Динамо — хороший выбор для новичков в ветроэнергетике, поскольку они большие, тяжелые и, как правило, имеют очень хорошие подшипники, поэтому вы можете установить довольно здоровенные лопасти ротора прямо на вал их шкива.

Дизельные динамо-машины старого образца для грузовиков или автобусов являются лучшим выбором для ветряных турбин, поскольку они предназначены для выработки необходимого напряжения и тока на более низких скоростях с упором на эффективность, а не на максимальную мощность. Кроме того, большинство динамо-машин для автобусов и грузовиков могут генерировать мощность до 500 Вт при напряжении 24 вольта, чего более чем достаточно для зарядки аккумуляторов и питания осветительных приборов в небольших низковольтных системах.

Другие типы двигателей постоянного тока, которые подходят для ветряных генераторов постоянного тока, включают тяговые двигатели, используемые в тележках для гольфа, вилочных погрузчиках и электромобилях. Обычно это двигатели на 24, 36 или 48 вольт с высоким КПД и номинальной мощностью.

Одним из основных недостатков генераторов постоянного тока с постоянными магнитами является то, что эти машины имеют коммутирующие щетки, которые пропускают полный выходной ток генератора, поэтому машины постоянного тока, используемые в качестве динамо-машин и генераторов, требуют регулярного обслуживания, поскольку угольные щетки, используемые для извлечения генерируемого тока быстро изнашиваются и производят много электропроводной угольной пыли внутри машины. Поэтому иногда используются генераторы переменного тока.

Автомобильные генераторы переменного тока — еще один очень популярный выбор в качестве простого генератора постоянного тока для использования в качестве генератора ветряной турбины, особенно среди новичков и энтузиастов-любителей, поскольку низковольтный постоянный ток также может генерироваться генераторами переменного тока. Большинство автомобильных генераторов переменного тока содержат выпрямители переменного тока в постоянный, которые обеспечивают постоянное напряжение и ток. В генераторе переменного тока магнитное поле вращается, и переменный трехфазный переменный ток, генерируемый стационарными катушками статора, преобразуется в 12 вольт постоянного тока с помощью внутренней цепи выпрямителя. Автомобильные генераторы переменного тока имеют то явное преимущество, что они специально разработаны для зарядки 12- или 24-вольтовых аккумуляторов.

Закрытые генераторы PMDC предпочтительнее использовать в системах генераторов ветряных турбин, чтобы защитить их от непогоды, но стандартные автомобильные генераторы переменного тока обычно открыты и охлаждаются окружающим воздухом, вентилируемым через генератор, поэтому требуется дополнительная защита от атмосферных воздействий. Они также бывают разных размеров и номинальной мощности, предназначенные для небольших автомобилей и больших грузовиков, и, хотя они могут быть дешевыми, легкодоступными, они не очень эффективны по сравнению с более крупными генераторами постоянного тока с постоянными магнитами.

Ключом к простоте и повышению эффективности является создание ветряной турбины с прямым приводом, в которой лопасти турбины установлены непосредственно на валу главного шкива генератора. Как только вы вводите шестерни, ремни, шкивы или любые другие способы увеличения или уменьшения их скорости, вы вносите потери энергии, дополнительные затраты и сложность.

Хотя хороший трехлопастной ротор диаметром от 1,5 до 2 метров будет развивать скорость свыше 1000 об/мин, это все же слишком медленно, чтобы подходить для большинства обычных автомобильных генераторов, которые вращаются со скоростями между 2000 и 10000 об/мин, так как они прикреплены к двигателю автомобиля. Тогда потребуется какая-то коробка передач или система шкивов, чтобы увеличить скорость вращения генератора и увеличить его выходную мощность.

Кроме того, автомобильным генераторам переменного тока требуется дополнительный внешний источник питания для подачи небольшого тока смещения (обычно через индикаторную лампу на приборной панели) на их катушки возбуждения, чтобы запустить процесс возбуждения и, следовательно, процесс генерации до того, как генератор достигнет своей скорости включения .

Этот внешний ток возбуждения может обеспечиваться присоединенным аккумуляторным блоком, но проблема заключается в том, что аккумуляторы будут постоянно подавать ток на обмотку возбуждения, что может привести к разрядке аккумуляторов, даже когда лопасти турбины неподвижны в периоды нулевого или слабого ветра . Еще одна проблема с современными автомобильными генераторами переменного тока заключается в том, что они созданы из соображений дешевизны и легкого веса, поэтому обычно имеют только небольшие роторные валы диаметром 5/8 дюйма или 17 мм для установки шкива, на который может быть немного мала сторона, чтобы выдерживать вес и напряжения вращающихся лопастей.

Одна из самых сложных частей проектирования малогабаритной ветряной турбины низкого напряжения для производства электроэнергии заключается в поиске подходящего генератора постоянного тока.

Генераторы постоянного тока с постоянными магнитами представляют собой низкоскоростные генераторы, которые достаточно надежны и эффективны при слабом ветре для использования в «автономных» автономных системах для зарядки аккумуляторов или для питания низковольтного освещения и приборов. Как правило, они имеют линейные кривые мощности с низкой скоростью включения около 10 миль в час. К сожалению, становится все труднее найти старые генераторы постоянного тока с постоянными магнитами, которые больше, тяжелее и надежнее.

Наряду с генераторами постоянного тока с постоянными магнитами автомобильный генератор переменного тока также является еще одним популярным выбором среди многих самодельщиков для использования в качестве низковольтных генераторов постоянного тока для ветряных турбин. Однако, будучи автомобильным генератором переменного тока, прикрепленным болтами сбоку, или двигателем внутреннего сгорания, они требуют высоких оборотов для выработки мощности и не всегда очень эффективны. Автомобильные генераторы также требуют внешнего источника питания для питания электромагнитов, создающих внутреннее магнитное поле.

Автомобильные генераторы переменного тока ограничивают собственный ток с помощью встроенной схемы регулятора, которая также предотвращает перезарядку подключенных аккумуляторов генератором переменного тока. Тем не менее, автомобильный генератор переменного тока никогда не следует подключать к аккумуляторной батарее в обратном направлении или запускать генератор на высоких скоростях без подключенной батареи, так как выходное напряжение поднимется до высокого уровня (намного больше 12 вольт) и разрушит внутренний выпрямитель.

Низковольтные автономные ветроэнергетические системы постоянного тока отлично подходят для зарядки аккумуляторов и т. д., но если мы хотим питать более крупные устройства, подключенные к сети, или иметь систему, которая «привязана к сети», нам нужно либо использовать какую-либо форму инвертора для изменения постоянного тока низкого напряжения, генерируемого генератором постоянного тока с постоянными магнитами, в источник переменного тока более высокого напряжения (120 или 240 вольт) или установите другой тип ветряного генератора.

В следующем уроке по энергии ветра мы рассмотрим работу и конструкцию другого типа электрической машины, называемой синхронным генератором. Синхронный генератор сильно отличается от генератора постоянного тока с постоянными магнитами, поскольку его можно использовать для выработки электроэнергии трехфазного переменного или переменного тока, подключенного к сети.
