Катушки контакторов, комплекты основных контактов и дугогасительные камеры

Новости

Все новости

Катушки контакторов

Для контакторов	Номинальное напряжение катушки управления Uc мин….Uc макс.		Тип	Код заказа
Для контакторов	В 50/60 Гц	В DC	Тип	Код заказа
AF400, AF460		24-60	ZAF460	1SFN155770R6806
	48-130	48-130	ZAF460	1SFN155770R6906
	100-250	100-250	ZAF460	1SFN155770R7006
	250-500	250-500	ZAF460	1SFN155770R7106
AF580…AF1250		24-60	ZAF750	1SFN156170R6806
	48-130	48-130	ZAF750	1SFN156170R6906
	100-250	100-250	ZAF750	1SFN156170R7006
	250-500	250-500	ZAF750	1SFN156170R7106
AF1350. ..AF2050	100-250	100-250	ZAF1650 (1)	1SFN156570R7026
AF1350. ..AF2050	100-250	100-250	ZP1650 (2)	1SFN166521R1070
AF2650	100-250	100-250	ZAF2650 (1)	1SFN156670R7026
AF2650	100-250	100-250	ZP2650 (2)	1SFN166621R1070

(1) Один комплект из двух катушек.
(2) Печатная плата.

Комплекты главных контактов

Комплекты контактов для 3-х полюсных контакторов состоят из шести фиксированных контактов, трех подвижных контактов, пружин и необходимых винтов.

Для контакторов	Тип	Код заказа
AF400	ZL400	1SFN165703R1000
AF460	ZL460	1SFN165903R1000
AF580	ZL580	1SFN166103R1000
AF750	ZL750	1SFN166303R1000
AF1250	ZL1250	1SFN166403R1000
AF1350	ZL1350	1SFN166503R1000
AF1650	ZL1650	1SFN166703R1000
AF2050	ZL2050	1SFN167003R1000
AF2650	ZL2650	1SFN166603R1000

Дугогасительные камеры

Для контакторов	Тип	Код заказа
AF400, AF460	ZW460	1SFN165710R1000
AF580, AF750, AF1250	ZW750	1SFN166110R1000
AF1350, AF1650, AF2050	ZW1650	1SFN166510R1000
AF2650	ZW2650	1SFN166610R1000

2.

2 Расчет дугогасительных рогов

Обычно дугогасительные
рога выполняют расходящимися. Верхний
рог является частью кронштейна
неподвижного контакта. Нижний рог имеет
шарнирное и контактно-разъемное
соединение с кронштейном подвижного
контакта, являясь как бы частью
дугогасительной камеры. В этом случае
оба рога неподвижны, что позволяет
выполнить их в виде массивных латунных
отливок.

Применяют
дугогасительные рога и облегченной
конструкции. Их выполняют в виде прямых
стержней, имеющих П-образное сечение.

Конструкцию
дугогасительных рогов принимаем
по опыту уже
выполненных образцов.

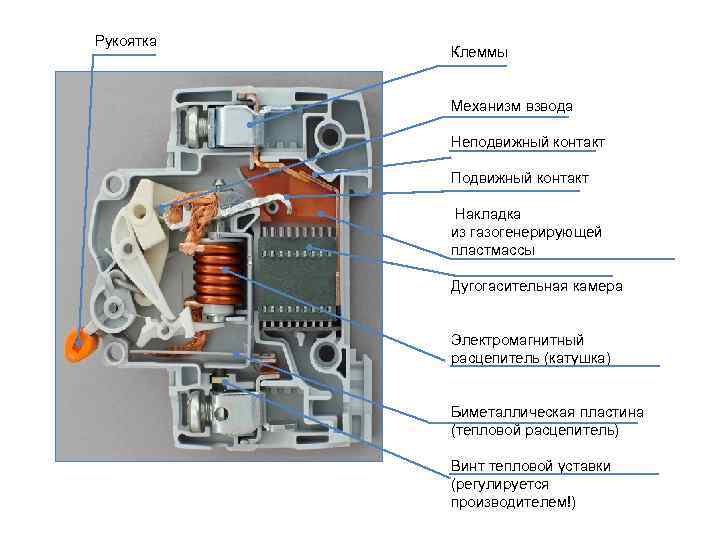

2.3 Выбор конструкции, размеров дугогасительной камеры и расчет электромагнитной дугогасительной системы

Дугогасительные
камеры предназначаются для того, чтобы
обеспечить электрическую и тепловую
изоляцию дуги от элементов конструкции.

В дугогасительных
камерах, особенно тяговых аппаратов,
имеющих жесткие габаритные ограничения,
стремятся разместить дугу возможно
большей длины в ограниченном пространстве.

Камеры служат
также приемниками тепловой энергии,
рассеиваемой дугой, а иногда усиливают
теплоотдачу от ствола дуги в окружающее
пространство. Эффективность дугогасительных
камер в сильной степени зависит от
изоляционных материалов, применяемых
для их внутренней облицовки. Для
изготовления камер используют
электротехнический асбестоцемент АЦЭИД
и специальные дугостойкие пластмассы.

В тяговых
коммутационных аппаратах применяют
однощелевые и многощелевые, лабиринтовые
и радиального типа дугогасителыные
камера.

Выбираем монолитную
лабиринтовую камеру. Коэффициент
использования пространства в этих
камерах К_ип=2,5.

Расчетную критическую
длину дуги 1_дк,
мм для камеры без деионной решетки
определяем по формуле

(2.1)

где U_н
— номинальное
напряжение, U_н=3000
В;

I_р
— разрываемый ток, А:

I_p=2I_∞(2.2)

I_p=2·300=600
A,

Тогда длина дуги
1_дк:

По найденной
величине критической длины дуги
определяют размеры для радиальной
камеры

(2. 3)

где r_дк
— радиус внешней кромки камеры,
мм.

мм.

Из конструктивных
соображений выбираем
мм.

При круглой форме камеры площадь Sк определяем по формуле:

, (2.4)

где α=3 — угол
раствора камеры в радианах;

К_ип=2,5
коэффициент использования пространства.

Площадь полюса
S_пол,
мм²,
через которую в камере проходит магнитный
поток рассчитываем по формуле:

S_п=(0,5÷0,6)S_к
(2.5)

S_пол=0,5S_к=0,5·=16880мм²

Воздушный зазор
в магнитной системе камеры, равный
расстоянию между полюсами l_в,
мм зависит от ширины контакта b
и рассчитываем как

(2.6)

где δ_дк=10
мм толщина стенки камеры;

Δ_м=2
мм-величина монтажного зазора.

l_в=16+2∙10+2·2=40
мм.

2.4 Расчет параметров дугогасительной катушки

Расчет параметров
дугогасительной катушки ведут исходя
из заданной средней индукции в зоне
дугогашения В_ср
при разрыве длительного тока I_∞.
Чем больше величина В_ср,
тем больше электромагнитная сила,
действующая на дугу. Таким образом дуга
быстрее растянется до критической длины
и погаснет. Однако при этом увеличивается
как износ контактов в момент их
расхождения, так и перенапряжения при
отключении аппарата.

Для аппаратов
оперативной коммутации рекомендуемые
значения В_ср=0,01÷0,025
Тл. Принимаем В_ср=0,01
Тл. Магнитное сопротивление стали
магнитопровода значительно меньше
подобной величины воздушного зазора
между полюсами. В этом случае м. д. с.
дугогасительной катушки F_д,
А определяют как

(2.7)

где μ₀=4π·10^—7
Гн/м — магнитная проницаемость воздуха;

σ=l,8
— коэффициент рассеяния рассматриваемой
магнитной системы.

По полученной в
(2.9) величине м.д.с. определяем число
витков дугогасительной катушки w_дк;

(2.8)

В (2.10) коэффициент
0,5 учитывает тот факт, что средняя
индукция В_ср
должна обеспечиваться при среднем
значении тока, изменяющемся в пределах
от I_∞
до нуля. Полученное значение w_дк
округляем до большего ближайшего целого
числа. Принимаем число витков
дугогасительной катушки w_дк=8.

Так как число
витков w_дк≤10,
то дугогасительную катушку выполняем
из шинной меди прямоугольного сечения
с намоткой на узкое ребро. Так как падение
напряжения в этих катушках невелико,
её выполняем без изоляции витков.

Толщину шины
определяем из выражения:

(2.9)

где
— изоляционный промежуток между витками,
мм,=1мм.

Высоту
шины h
определяем из выражения (1.3).

a=(40-4·1)/(4+1)=9
мм

Принимаем а=9
мм.

Принемаем h=8 мм
