Эксплуатационная документация на котельную
При эксплуатации промышленной котельной необходимо соблюдать перечень правил и
норм. В число обязательных требований входит наличие списка эксплуатационных
документов.
Регламентируется эксплуатационная документация котельной п. 2.8 «Правилами
технической эксплуатации тепловых энергоустановок», утверждённые приказом
Минэнерго РФ от 24 марта 2003 г. №115.
Содержание:
- Что входит в эксплуатационную документацию
- Оперативная эксплуатационная документация
- Производственные инструкции
- утверждённая проектная документация (пояснительные записки, чертежи и др.)
со всеми включёнными изменениями; - акты испытаний технологических трубопроводов, систем отопления, горячего
водоснабжения и вентиляции; - генеральный план со всеми нанесёнными зданиями, сооружениями и тепловыми
сетями; - исполнительные чертежи тепловых энергоустановок и тепловых сетей;
- акты приёмки скрытых работ, испытаний и наладки тепловых энергоустановок и
тепловых сетей, а также акты приёмки тепловых энергоустановок и тепловых
сетей в эксплуатацию; - акты приёмочных комиссий;
- технический паспорт теплового пункта;
- инструкции по эксплуатации тепловых энергоустановок и сетей;
- технические паспорта тепловых энергоустановок и тепловых сетей;
- инструкции по охране труда и пожарной безопасности для всего обслуживающего
персонала котельной; - должностные инструкции по каждому рабочему месту.
Закажи с сайта — получи скидку!
Отправьте заявку и наш специалист свяжется с вами
*Нажимая на кнопку, вы даёте согласие на обработку своих
данных в соответствии с политикой конфиденциальности
Укажите ваш телефон
Спасибо за заявку! Скоро мы с Вами свяжемся.
Оперативный персонал ведёт оперативную документацию, примерный перечень которой
приведён ниже. В зависимости от условий перечень оперативных документов может
быть изменён техническим руководителем. Это решение оформляется в виде
утверждённого руководством предприятия перечня оперативных документов,
включающего наименование документа и краткое его содержание.
Наименование | Содержание |
Оперативная схема тепловых сетей (паровых, водяных, конденсатных) |
Схемы тепловых сетей с указанием на них диаметров и номеров трубопроводов (их протяженности), камер, арматуры, спускных, продувочных и дренажных устройств, насосов, регулирующих клапанов |
Оперативный журнал | Регистрация с точностью до минуты всех оперативных действий, производимых для обеспечения заданного режима работы тепловой энергоустановки и тепловой сети, распоряжений вышестоящего и управленческого персонала и специалистов. Записи об авариях и инцидентах с оборудованием и мерах по восстановлению заданного нормального режима. Все сведения о первичных и ежедневных допусках к работам по нарядам и распоряжениям. Записи о приёме и сдачи смены с регистрацией соответствия оборудования — в работе, в ремонте или в резерве |
Оперативная схема источника теплоты | Тепловая схема источника тепловой энергии с указанием и нумерацией установленного оборудования, арматуры, трубопроводов, контрольно-измерительных приборов и автоматики |
Оперативная схема тепловых энергоустановок | Схемы тепловых энергоустановок с подводящими и отводящими трубопроводами, с нумерацией и обозначением запорной арматуры, спускных, продувочных и дренажных устройств. Отражает фактическое функциональное состояние оборудования и запорной арматуры в реальном времени |
Программа переключения | Запись содержания операций и их перечень, времени начала и окончания, условия проведения. Сведения о персонале, выполняющем переключения указания о последовательности переключений, положений запорной и регулирующей арматуры после их окончания. Сведения о должности работника, контролирующего ход переключений и несущего за них ответственность |
Перечень оборудования в оперативном управлении и ведении диспетчера |
Наименование и краткие технические характеристики оборудования, находящегося в оперативном управлении и ведении диспетчера |
Журнал обходов тепловых сетей | Запись заданий обходчиком тепловых сетей и результатов обхода |
Схемы тепловых камер, насосных станций, тепловых пунктов |
Схема тепловой камеры, насосной станции или теплового пункта, с установленным оборудованием, трубопроводами, арматурой и контрольно-измерительными приборами |
Перечень камер и каналов, подверженных опасности проникновения газа |
Перечень каналов, камер и других подземных сооружений, подверженных опасности проникновения газа в превышающих предельно допустимые санитарные нормы и образующие взрывоопасные смести |
Журнал распоряжений | Записи распоряжений руководства организации, руководящего персонала энергослужбы |
Журнал заявок на вывод оборудования из работы | Регистрация заявок на вывод оборудования из работы от цехов (участков), с указанием наименования оборудования, причины и времени его вывода из работы (подачи заявки), а также объёма теплопотребления отключаемого оборудования |
Журнал учёта работ по нарядам и распоряжениям | По правилам техники безопасности при эксплуатации тепломеханического оборудования электростанций, тепловых сетей и теплопотребляющих установок |
Журнал дефектов и неполадок оборудования | Записи о неисправностях тепловых энергоустановок и тепловых сетей с указаниями даты записи, характера неисправности и её принадлежности. Запись ответственного за исправное состояние и безопасную эксплуатацию тепловых энергоустановок, об ознакомлении и устранении дефектов |
Температурный график центрального регулирования системы теплоснабжения |
График зависимости температур сетевой воды в подающих и обратных трубопроводах тепловой сети от температуры наружного воздуха |
Режимная карта | Документ, содержащий перечень оптимальных значений параметров для достижения надёжной и экономичной эксплуатации тепловых энергоустановок, составленный по результатам режимно-наладочных испытаний |
Пьезометрические графики | Давление в подающем и обратном трубопроводах по длине тепловой сети в зависимости от рельефа местности, для летнего, зимнего и аварийных режимов |
Журнал учета проведения противоаварийных и противопожарных учений (тренировок) |
Журнал с указанием даты проведения учений, фамилий участников и должности, темы и места проведения, оценки и замечаний, подписей участников, подписи руководителя учений |
График отключений и ограничений | Документ, содержащий очередность ограничений и отключений потребителей при недостатке тепловой мощности или топлива, а также в случае аварии в организации энергоснабжения |
Журнал учета состояния контрольно-измерительных приборов и автоматики |
Записи о проверках работоспособности контрольно-измерительных приборов и автоматики, а также проводимых ремонтах |
Журнал учета тепловой энергии и теплоносителя в водяных (паровых) системах теплопотребления |
Записи о ежесуточных расходах теплоносителя по подающему, обратному, подпиточному трубопроводах (паропроводу, конденсатопроводу), трубопроводу системы горячего водоснабжения, величине тепловой энергии и времени работы приборов учета тепловой энергии |
Ведомости учета суточного отпуска тепловой энергии и теплоносителя на источнике теплоты |
Записи о ежесуточных температурах, давлении, количестве отпущенного и возвращенного теплоносителя, расходе подпиточной воды, температуре холодной воды, количестве выработанной, потреблённой на собственные нужды и отпущенной тепловой энергии по показаниям приборов учета тепловой энергии и теплоносителя |
Журнал учета качества питательной, подпиточной, сетевой воды, пара и конденсата |
Записи о качестве воды, пара, и конденсата на основании химического контроля |
Производственными подразделениями организаций устанавливаются перечни инструкций,
схем и оперативных документов, утверждённых техническими руководителями
предприятий. Перечни документов могут быть пересмотрены не реже одного раза
каждые три года.
Все изменения в тепловых энергоустановках, выполненные в процессе эксплуатации,
вносятся в инструкции, схемы, чертежи до ввода в работу за подписью
ответственного лица с указанием должности и даты внесения изменения. Информация
об изменениях в инструкциях, чертежах и схемах доносится до сведения всех
работников (для которых обязательно знание этих инструкций схем и чертежей) с
записью в журнале распоряжений.
Обозначения и номера оборудования, запорной, регулирующей и предохранительной
арматуры в схемах, инструкциях и чертежах должны соответствовать обозначениям и
номерам, выполненным в натуре.
Схемы вывешиваются на видном месте в помещении тепловой энергоустановки или на
рабочем месте персонала, обслуживающего тепловую сеть.
Все рабочие места снабжаются инструкциями, составленными в соответствии с
требованиями настоящих правил, на основе заводских и проектных данных, типовых
инструкций и других нормативно-технических документов, опыта эксплуатации и
результатов испытаний оборудования, а также с учетом местных условий.
В инструкциях необходимо предусмотреть разграничение работ между персоналом
энергослужбы организации по обслуживанию и ремонту оборудования и указать
перечень лиц, для которых знание инструкций необходимо. Инструкции составляются
начальниками соответствующих подразделений и энергослужбами организаций и,
утверждаются техническим руководителем.
Не допускается поручать персоналу, эксплуатирующему тепловые энергоустановки,
выполнение работ, не предусмотренными должностными и эксплуатационными
инструкциями.
В должностных инструкциях персонала по каждому рабочему месту указаны:
- права, ответственность и обязанности сотрудника;
- перечень инструкций и другой нормативно-технической документации, схем
установок, знание которых обязательно; - взаимоотношения работника с вышестоящим, подчинённым и другим связанным по
работе персоналом.
В инструкции по эксплуатации тепловой энергоустановки приводится:
- краткое техническое описание энергоустановки;
- критерии и пределы безопасного состояния и режимов работы;
- порядок подготовки к пуску, пуск, остановки во время эксплуатации и при
устранении нарушений в работе; - порядок допуска к осмотру, ремонту и испытаниям;
- порядок технического обслуживания;
- требования по безопасности труда, взрыво- и пожаробезопасности,
специфические для данной энергоустановки.
*По усмотрению технического руководителя инструкции могут быть изменены и
дополнены.
Инструкции пересматриваются и заново утверждаются не реже одного раза в 2 года.
Если
изменились состояние и условия эксплуатации энергоустановки — вносятся
соответствующие дополнения и изменения в инструкции и доводятся записью в
журнале распоряжений или иным способом до сведения всех нужных работников.
Управленческий персонал в соответствии с установленными графиками обходов и
осмотров оборудования проверяет оперативную документацию и принимает все
необходимые меры по устранению дефектов и нарушений в работе оборудования и
персонала.
Эксплуатация котельной — перечень необходимых документов
Один из наших Заказчиков обратился к нам с таким вопросом:
Какие разрешительные документы (разрешения, согласования, лицензии и пр.) необходимы эксплуатирующей организации для законной эксплуатации котельной, а также каков порядок их получения (условия, сроки)?

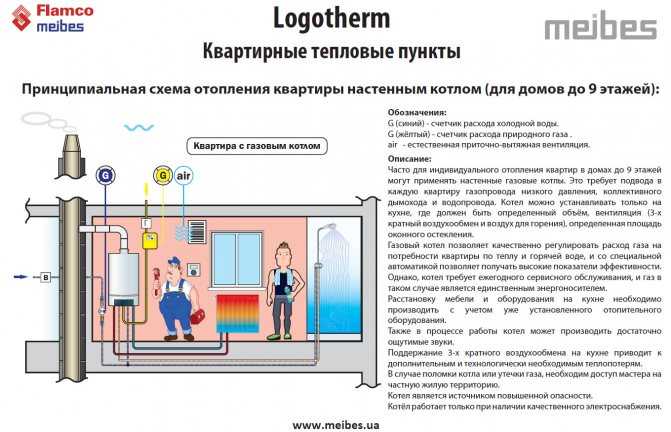

Приводим перечень документации необходимый для эксплуатации ОПО – газовой котельной:
№ | Наименование документации | Регламентирующий документ | Орган или организация осуществляющая выдачу документа | Срок предоставления |
---|---|---|---|---|
1 | Правоустанавливающие документы на котельную | — | Росреестр или Арендодатель | — |
2 | Свидетельство о регистрации опасного производственного объекта (далее ОПО) | Федеральный закон от 21 июля 1997 г. № 116-ФЗ | Ростехнадзор | До 30 календарных дней |
3 | Страховой полис обязательного страхования гражданской ответственности владельца опасного объекта за причинение вреда в результате аварии на опасном объекте | Постановление Правительства РФ от 03.11.2011 N 916 | Частная страховая организация | До 10 календарных дней |
4 | Договор с аварийно-спасательным формированием | Федеральный закон от 21 июля 1997 г. № 116-ФЗ | Частное предприятие | До 10 календарных дней |
5 | Пакет документов необходимый для получения лицензии:
|
Постановление Правительства РФ от 10 июня 2013 г. N 492 | По пунктам 1-3, 8: Экспертная организация; По пунктам 4, 6, 9: Владелец котельной; По пунктам 5, 11, 12 и 13: Монтажная организация По пункту 7: Проектная организация По пункту 10: Учебный комбинат |
В зависимости от наличия документов |
6 | Лицензия на право эксплуатации взрывопожароопасного производственного объекта I, II, III классов опасности | Федеральный закон от 21 июля 1997 г. № 116-ФЗ «О промышленной безопасности опасных производственных объектов»; Постановление Правительства РФ от 10 июня 2013 г. N 492 |
65 рабочих дней | |
Перечень документации необходимый в процессе эксплуатации ОПО | ||||

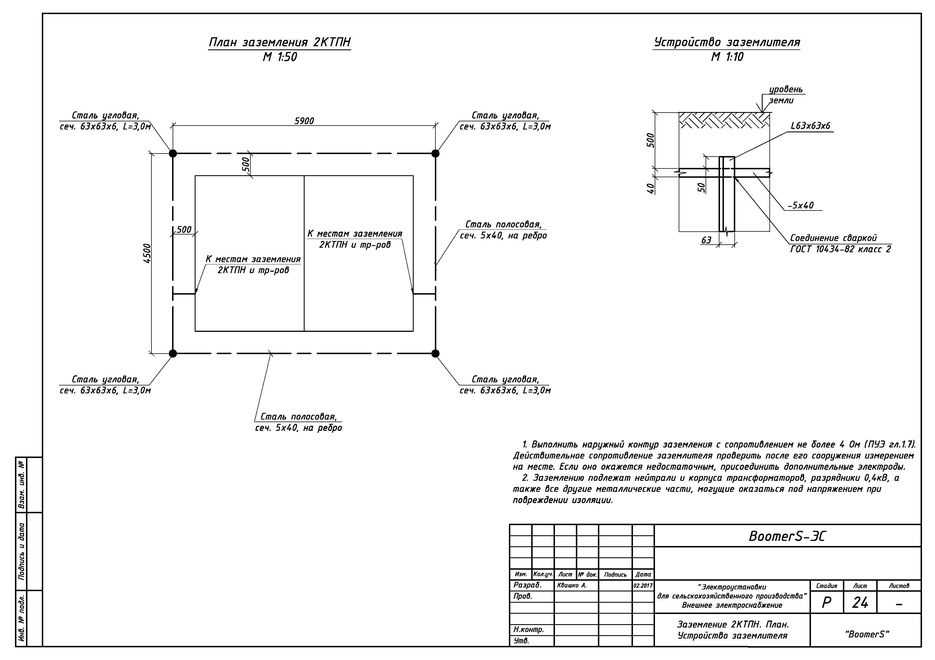

7 | Протоколы испытания контуров заземления (дымовая труба) | Приказ Минэнерго от 24.03.03г. №115 «Об утверждении Правил технической эксплуатации тепловых энергоустановок» | До 25 календарных дней | |
8 | Отчеты по режимо-наладочным испытаниям (на котлы) | До 30 календарных дней | ||
9 | Отчеты по хим. водоподготовке котлов. | До 30 календарных дней | ||
10 | Отчет по замеру крена и осадки фундамента дымовой трубы | До 30 календарных дней | ||
11 | Проект предельно-допустимых выбросов в атмосферу (лимиты) | Согласно Федеральному закону от 04.05.1999 № 96-ФЗ | Росприроднадзор, специализированная организация (имеющая экологическую лабораторию) | До 120 календарных дней |
12 | Лимиты на газ и технические условия на подключение газа | Межрайгаз | До 90 календарных дней |
Наша организация готова Вам помочь как с проведением экспертизы промышленной безопасности, так и с оформлением пакета документов необходимых для получения Лицензии на право эксплуатации ОПО.
Региональный представитель в Московской области
Орлов Виталий Сергеевич
Телефон: +7 (915) 769-3510
E-mail: po7@tke. ru
Если вы являетесь владельцем или эксплуатантом котельной, то вам также будет полезен материал, подготовленный «ГроссМедиа», «РОСБУХ», автор Семенихин В.В. «Жилищно-коммунальное хозяйство». 5-е изд., перераб. и доп. , в котором рассмотрены некоторые вопросы, связанные с необходимостью их регистрации, учета, эксплуатации оборудования.
А вот ответ Ростехнадзора на поставленный вопрос:
Вопрос от 18.02.2020:
Где можно найти перечень документов, которыми необходимо руководствоваться при эксплуатации газовой котельной?
Ответ: На данный вопрос ответ дан Управлением по надзору за объектами нефтегазового комплекса Ростехнадзора.
Основные требования, обязательные для исполнения организацией, эксплуатирующей сети газораспределения и газопотребления, в том числе газифицированную котельную, установлены Федеральным законом от 21.07.1997 № 116-ФЗ «О промышленной безопасности опасных производственных объектов», » Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности сетей газораспределения и газопотребления», утвержденными приказом Ростехнадзора от 15. 11.2013 № 542 (зарегистрирован Минюстом России 31.12.2013, рег. № 30929), Техническим регламентом о безопасности сетей газораспределения и газопотребления, утвержденным постановлением Правительства Российской Федерации от 29.10.2010 № 870.
Требования к проекту — Специалист по проектированию — Котел
Применимость норм и зонирования
Работа котла должна соответствовать строительным нормам г. Нью-Йорка: строительным, сантехническим, топливным газам, механическим и административным кодексам. В соответствии с разделом 28-101.4.3 Административного кодекса 2014 года, дополнения, изменения, реконструкция или ремонт установленных систем должны соответствовать требованиям для новых установок, не требуя, чтобы существующая установка соответствовала всем требованиям настоящего Кодекса. Добавления, изменения или ремонт не должны приводить к тому, что существующая установка становится небезопасной, опасной или перегружается. Могут применяться другие коды, такие как:
- Электротехнический код Нью-Йорка
- Код пожарной охраны Нью-Йорка
- Кодекс энергосбережения г. Нью-Йорка
- Промышленный кодекс трудового права штата Нью-Йорк, правила 4 и 14
- Департамент охраны окружающей среды Нью-Йорка (DEP)
- Постановление о зонировании Департамента городского планирования Нью-Йорка (DCP)
* Примечание: В то время как ниже приводится список ключевых зон, Кодекс и другие правила могут иметь значение при разработке проекта; он не охватывает ВСЕ применимые правила. *
Применимые нормы
Механические работы могут потребовать соблюдения следующих разделов Строительных норм, Механических норм, Правил пожарной безопасности или Кодекса энергосбережения:
Элемент проекта |
Применимые нормы и правила |
||||
Текущий код |
Предыдущие коды |
||||
2014 |
1968 |
1938 |
|||
Котлы |
MC 2014, главы 4, 7 и 8, 10 и NYS 12 NYCRR, части 4 и 14 |
||||
Газовые горелки |
2014 ФСК Глава 4 |
||||
Строительство зданий Классификация |
г. до н.э. Глава 6 |
Статья 14 БК Подглава 3 |
Статья 4 |
||
Дымоходы и вентиляционные отверстия |
2014 ФСК Глава 5, ФСК 501.1.1, ФСК 503.5.6 и МЦ 801.1.1 |
||||
Детали расчета конструкции и монтажа |
г. до н.э. Глава 16 |
2014 г. до н.э. 1601.2 и Раздел 27/Подглава 10 |
2014 г. до н.э. 1601.2, 1938 г. до н.э., статьи 8 и 9 |
||
Пожарное отделение и подразделения |
до н.э. Глава 7 |
Раздел 27/Подраздел 5 |
Статья 11 |
||
Особо опасная зона затопления |
2014 BC Приложение G и ASCE 24-05 |
||||
Выход |
BC Глава 10 и Приложение S |
с §27-354 по §27-396. 6 |
Статья 7 и Раздел 12 NYCRR, часть 4-6.8 |
||
Схемы стояков |
2014 ФСК 106.5, 2014 ПК 106.5 и 2014 МК 106.5 |
||||
Газопроводы и газовые приборы |
2014 ФСК Глава 3 |
||||
Лестницы и платформы |
Правила Промышленного кодекса трудового законодательства штата Нью-Йорк, части 4–6.6 и части 14–1.10 |
||||
Хранение мазута |
MC 2014 Глава 13 |
||||
Противопожарные и противопожарные/дымовые заслонки |
2014 MC, главы 4, 5, 6 и таблица MC 607.3.2.1 |
||||
Впускные и выпускные вентиляционные отверстия и прямые вентиляционные отверстия |
2014 УК Глава 4, БК Таблица 705. 8, и ФСК 503.8 |
||||
Вентиляция, вытяжка, дымоходы, вентиляционные отверстия, дымоходы и соединители |
MC 2014, главы 4, 5, 8, 10 и FGC 2014, глава 5 |
||||
Системы противопожарной защиты |
2014 г. до н.э. Глава 9 и Приложение Q |
||||
Строительные материалы |
г. до н.э. Главы 19-26 |
В соответствии с применимыми положениями BC 2014 и BC 1968 §27-600–§27-651 |
В соответствии с применимыми положениями статей 8 и 9 BC 2014 г., 1938 г. BC |
||
Элементы управления системой |
2014 MC 1004, ASME CSD-1 и см. «элементы управления» в 2014 ФСК, 2014 ПК и 2014 МК |
||||
Специальные и текущие инспекции |
2014 г. до н.э. 1704 |
||||
NYCECC – Документы, подтверждающие соответствие энергетическому кодексу |
2016 NYC ECC 101.2 и 1 RCNY 5000-01 |
||||
Перечень изоляции трубопроводов (расположение и толщина) |
NYC ECC, 2016 г. Таблица C403.2.10 и ECC C404.4 |
||||
График замены котла (мощность и КПД) |
2016 Нью-Йорк ECC C403.2.1 и ECC C403.2.3 |
||||
Примечания – замена органов управления котлом (частичная нагрузка и сброс) |
2016 Нью-Йорк ECC C403.4.2.4 |
||||
Примечания – Демпферы, проходящие через тепловую оболочку |
2016 Нью-Йорк ECC C403. 2.4.3 |
||||
Ввод в эксплуатацию |
2016 NYC ECC C408 и Правила ввода в эксплуатацию (подлежит уточнению) |
* Примечание: Новые заявки на строительство зданий, возведенных в соответствии с Кодексом 2008 г., должны соответствовать Кодексу 2014 г., как того требует AC §28-101.4 и 102.4.3 *
Зонирование
Котлы, новое или измененное оборудование или вспомогательные конструкции должны соответствовать положениям о допустимых препятствиях в требуемых дворах, на открытом пространстве, на высоте и/или в небе. При установке на крыше соблюдайте требования пожарной охраны к доступу для зданий высотой 100 футов или менее. (Включая, но не ограничиваясь, ZR 23-44, ZR 23-62, ZR 24-33, ZR 33-23, ZR 33-42 и ZR 43-23 и ZR 43-42.
Руководство по предоставлению работ по котельным системам Планы
Предпроектный анализ должен охватывать все существующие котельные системы и компоненты, а также другие строительные элементы, на которые распространяется предлагаемый объем работ, для проверки соответствия работы котла нормам или модификаций котельных систем. В зависимости от сложности и масштаба проекта информация, представленная на чертежах котла, должна содержать четкое описание работ, необходимых для проекта. (См. раздел §28-104.7.1 Административного кодекса Нью-Йорка.
Хотя DOB не требует организации и стиля строительной документации, рекомендации, изложенные в этой главе, должны обеспечивать последовательный подход к подготовке строительной документации, который облегчит процесс пересмотра плана.Во многих случаях проект может включать документацию существующих котлов или котельных систем и компонентов, которые должны быть четко идентифицированы как новые по сравнению с существующими системами.
Проекты могут пройти профессиональную сертификацию в соответствии с AC 28-104.2.1
Полная подача рабочих чертежей котельных систем
Строительная документация представляет собой работу, тесно связанную со многими другими дисциплинами, такими как архитектурные, структурные, электрические и сантехнические. Чтобы обеспечить координацию с другими дисциплинами, подробности, необходимые для полной подачи чертежей, можно найти в разделах AC 28-104. 7 и BC 107.2 Механического кодекса Нью-Йорка для получения информации о подаче и необходимых строительных документах.
Полное представление чертежей должно включать:
Строительная документация . Чертежи, необходимые для передачи важной информации, такой как графики, схемы стояков, план этажа, детали монтажа и схемы управления. Титульный лист должен графически четко обозначать месторасположение и окрестности проекта. На чертежах должны быть указаны применимые строительные нормы и правила. Рекомендуется использовать указатель чертежей, чтобы четко идентифицировать все уникальные системы, которые могут быть задействованы.
- План участка . Если проект включает наружные или подземные работы, такие как хранилище для размещения котла или хранилища топлива, подземный резервуар для хранения, наливной топливный терминал, которые находятся снаружи здания, то они должны быть четко задокументированы.

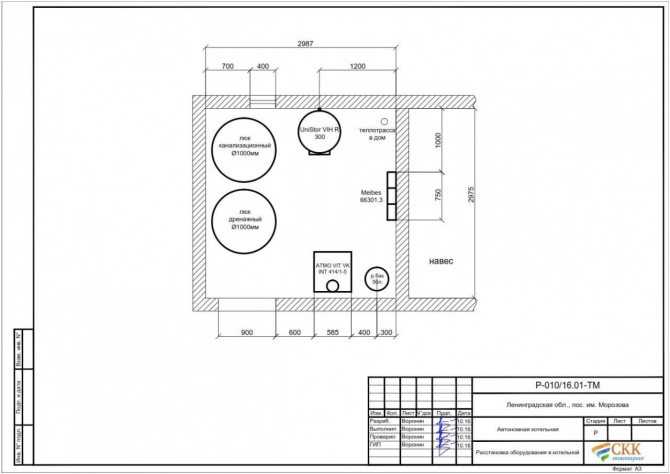

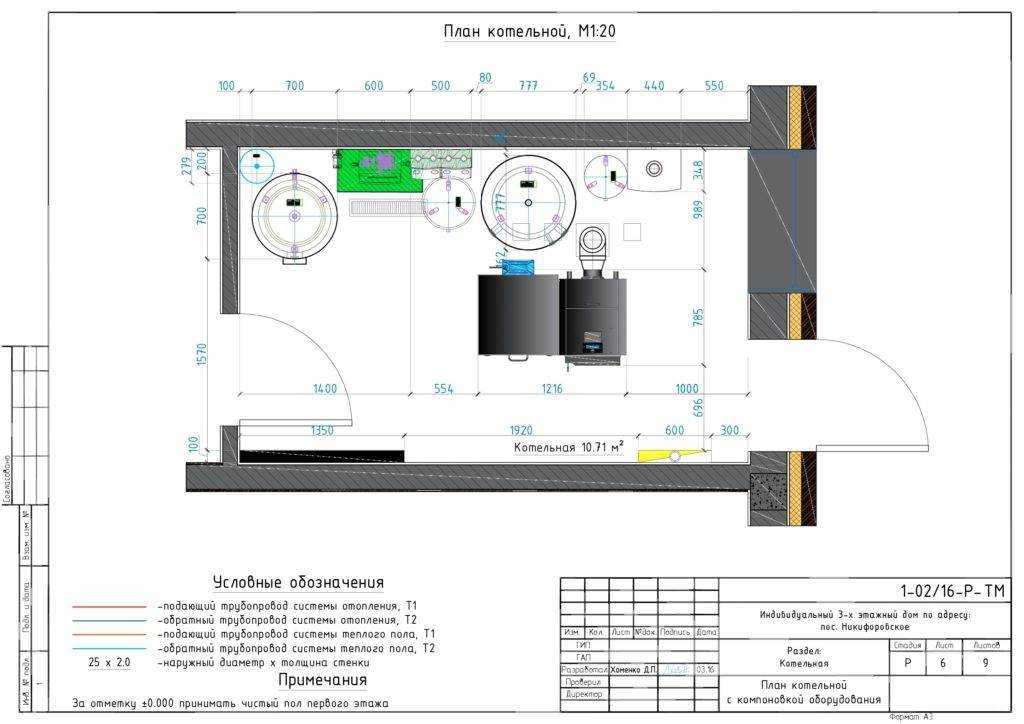

- Планы этажей/крыш . На чертежах должны быть указаны планы этажей с указанием существующих и предполагаемых условий с расположением всего оборудования, газа, масла, вентиляции, дымоходов и дымоходов. Важно четко определить назначение помещения, расположение оборудования, противопожарные стены и проходы в них, средства вытяжки и другие узлы, регламентированные нормами. На планах крыш должны быть показаны котельные, механические помещения, хранилища топлива, вентиляция и любые связанные с ними компоненты. Для упрощения логической последовательности согласования со всеми профессиями и дисциплинами рекомендуется соблюдать номенклатуру архитектурных планов этажей/крыш по порядку и нумерации листов.0010
- Фасады зданий . Требуется, если проект предусматривает размещение воздуха для горения, вентиляционных отверстий, расположение выхлопных газов на внешней стороне здания по отношению к открываемым окнам и дверям.
- Строительные секции . Может потребоваться для проектов реконструкции и может включать поперечные сечения дымохода или дымоходов.

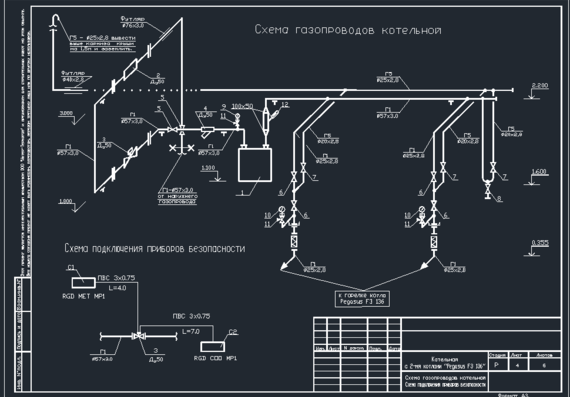

- Схемы стояков . Если проект предполагает изменение существующих или установку новых трубопроводов (нефть/газ), дымовых и вентиляционных каналов, должна быть предоставлена соответствующая схема стояков. Схема стояка должна показывать детали новых и существующих условий, высоты по этажам, размерные характеристики каждого элемента и идентифицировать приборы, которые он обслуживает.
- Детальные чертежи . Эти чертежи содержат важную информацию, необходимую для четкого представления объема работ в увеличенном виде. Кроме того, эти чертежи могут также включать несколько фасадов и разрезов, чтобы передать предполагаемый объем работ.
- Рабочее давление оборудования
- Горение/вентиляция/разбавляющий воздух
- Монтаж оборудования
- Дренаж
- Стеклобой
- Схемы строительных систем. Список оборудования с указанием производителя, модели, производительности, типа топлива, тепловложения/отдачи, эффективности, максимального давления, галлонов в минуту, оборотов в минуту и электрических характеристик.
- Энергетический анализ. Если объем проекта включает одно из следующих действий, требуется энергетический анализ планов: изменение существующих или установка новых трубопроводов, несущих механически нагретую жидкость, проникновение через тепловую оболочку, замена оборудования, замена средств управления оборудованием и/или демпферов. Ввод в эксплуатацию требуется, когда разрешенная замена оборудования превышает суммарную входную мощность 600 кБТЕ/ч
Некоторые ключевые элементы, необходимые в планах для всех проектов, включают:
- Подтверждение того, что существующее оборудование и службы распределения соответствуют требованиям к размерам согласно ECC C403.2
- Критерий размера котла (котлов), включая новые или измененные, вид топлива газ/мазут/двойной, трубопроводы, планы этажей/крыш и схемы стояков
- Укажите номера одобрения устройства/оборудования/устройства (UL, другие списки и/или для конкретных площадок – укажите, если установка на месте, одобрено OTCR), рейтинг эффективности и места расположения монтажных деталей
- Номер модели, если модульная, указать количество единиц
- Правильная идентификация помещений, трубопроводов, клапанов, сигнализаций, оборудования, органов управления, блокировок и устройств
- Коммерческое или жилое помещение
- Графики оборудования с температурой распределения горячей воды для бытовых нужд
- Расположение резервуаров для хранения топлива, количество резервуаров, вместимость, сорт масла
- Укажите существующий размер дымохода/дымохода, материал и предлагаемое изменение, включите заявление, если требуется специальная проверка – см. ниже
- Проникновение через огнестойкие узлы и места
- Если применимо, укажите особые требования к проверке
- Там, где это применимо, четко укажите условия ввода в эксплуатацию и требования к завершению в соответствии с ECC C408
- Где применимо, укажите крепление оборудования к конструкции
- Класс изоляции трубопровода Расположение и толщина изоляции трубопровода согласно ECC C403.2.10
- Температура воды и расположение аварийных сигналов верхнего предела
- Проходы через тепловую оболочку – расположение и детали герметизации согласно ECC C402.5.1.1
- Сертификация сейсмостойкости/расширения
- Датчики дыма/угарного газа
* Примечание: Специальная проверка дымохода требуется, когда речь идет о новом или модифицированном дымоходе. *
Предоставление проектно-сметной документации
- Чертежи . Чертежи котла должны четко отражать объем работ и включать все задействованные системы. Примеры этого следующие:
Номер листа: | Описание листа: |
---|---|
Т-001.00 | Титульный лист, план объекта с указанием расположения котла, указатель чертежей, необходимые примечания, обязательный список специальных/текущих проверок и условные обозначения |
А-100.00 | Планы этажей с изображением котла, схемы расположения трубопроводов и воздуховодов |
А-201.00 | Планы этажей с указанием места размещения котла и хранения топлива |
М-101.00 | Спецификации котлов и оборудования и примечания |
М-201.00 | Схемы стояков для газа, нефти и/или вентиляции и детали |
EN-001. 00 | Анализ энергетического кодекса и примечания (если применимо) |
Описание котла, включающее: символы, сокращения, примечания и определения.
Рекомендуемые обозначения чертежей
A: Архитектурный: Обязательное обозначение для архитектурных работ.
M: Механический: Обозначение обязательно, если работа с котлом регистрируется отдельно от другой работы.
EN: Анализ энергопотребления: обязательное обозначение, если требуется анализ энергопотребления.
- Список систем здания . Новый график, который позволяет Департаменту лучше регистрировать и отслеживать ключевые системы и устройства здания, разрабатывается для замены текущего Графика C и других графиков, представляемых вместе с заявками на работу. Это предоставит Департаменту и другим городским учреждениям, включая коммунальные службы, соответствующие сведения о системе или устройстве. Для работы котла используются две системы: котел, горелка и хранилище мазута. Для этих систем применимые детали могут включать:
- Количество котлов
- Низкое/высокое давление в котле
- Использованное топливо
- Емкость ввода/вывода
- Бойлер — пар/горячая вода
- Детали горелки
- Количество баков и вместимость
- Масло марки
- Модель и данные UL (монтаж на месте)
- Детали местоположения
- Необходимые документы/заявки . В зависимости от масштаба проекта к чертежам при приеме могут быть приложены следующие материалы:
- Дымоход
- Отчет об осмотре существующих дымоходов, которые будут использоваться
- Обследование существующих дымоходов в прилегающих зданиях
- План защиты арендатора/оккупанта (если применимо)
- Контрольный список SRO MD по предотвращению домогательств
- Переход с центрального отопления на индивидуальное отопление (этап)
- MTA или другие требования или ограничения общественного транспорта
- Зона особой опасности затопления (SFHA)
- План проверки или аудита для утверждения или принятия . После представления полного комплекта строительных документов заявка назначается эксперту по плану DOB для рассмотрения. Если приложение профессионально сертифицировано, оно подлежит аудиту. Проверка плана или проверка представленных материалов специалистом по планированию или аудитором может привести либо к одобрению/неодобрению, либо к принятию/отказу, соответственно. После отклонения рассмотрения плана или неудачной проверки заявителю и владельцу направляется уведомление о возражениях. Возражения должны можно решить путем назначения сотрудников отдела проверки или аудита плана DOB. После успешного разрешения возражений заявка утверждается или принимается.
- Поправки после утверждения. Любые изменения в утвержденном объеме работ, которые являются значительными и существенными, потребуют представления пересмотренных планов для Поправки после утверждения (PAA). Разрешение на внесение изменений должно быть получено до завершения работ или установки оборудования. Изменения, которые не являются существенными, не требуют PAA; однако эти изменения должны быть показаны на планах и включены в отчет «Как построено» в конце проекта (§28.104.3). Существенные изменения, отвечающие следующим критериям, должны быть представлены на рассмотрение в качестве PAA для внесения поправок в утвержденные планы:
- Установка дополнительных котлов или установка двух или более котлов меньшего размера.
- Конструктивные изменения – новое расположение, изменения типа котла, высокого/низкого давления, перехода с пара на горячую воду, с жидкого топлива на газ или с газа на жидкое топливо, а также преобразование жидкотопливной горелки в двухтопливную горелку.
- Представление в исходном состоянии . Все изменения должны быть представлены на чертежах «как построено» в конце проекта.
Специальные проверки
В соответствии с Главой 17 Строительных норм и правил работы с котлами могут потребовать определенных специальных и текущих проверок, а также других строительных требований, которые должны выполняться во время и в конце строительства, как указано в таблице ниже. Зарегистрированный специалист по дизайну несет ответственность за указание, какие специальные проверки требуются при приеме заявки. Владелец должен нанять специальное инспекционное агентство, как того требует Раздел 406 Кодекса о топливном газе, для таких специальных и текущих инспекций.
СПЕЦИАЛЬНАЯ/ПРОГРЕССИВНАЯ ПРОВЕРКА |
ОПИСАНИЕ КОДОВЫХ ТРЕБОВАНИЙ |
Газопровод высокого давления* |
В соответствии с разделом 403.1.1 ФСК все сварные газораспределительные трубопроводы подлежат специальной проверке. См. BC 1704.19 |
Пар высокого давления |
Трубопровод пара высокого давления и трубопровод горячей воды высокой температуры подлежат специальной проверке. См. BC 1704.18 |
Механические системы* |
Механические системы подлежат специальной проверке. См. BC 1704.16.2 |
Системы отопления |
Для новых и модифицированных котлов и отопительных систем требуется специальный осмотр. См. 1704.25 г. до н.э. |
Дымоходы |
Дымоходы подлежат специальной проверке. См. BC 1704.26 |
Специальная проверка систем хранения топлива и топливопроводов |
Оборудование для хранения мазута, включая резервуары, насосы, клапаны, перекачивающие, возвратные, заправочные и вентиляционные трубопроводы, подвески и крепления, заправочные и вентиляционные терминалы и связанные с ними системы, регулируемые разделом 1308 Механического кодекса г. Нью-Йорка, см. BC 1704.17 |
Система сейсмоизоляции |
Должны проводиться периодические специальные проверки во время изготовления и установки блоков изоляции и устройств рассеяния энергии, если они используются как часть системы сейсмоизоляции в соответствии с BC 1707. 8. |
Конструкция с классом огнестойкости |
Согласно BC 110.3.4, конструкция с классом огнестойкости должна быть провести проверку на соответствие утвержденной проектно-сметной документации, включая проверку следующих работ:
|
Соответствие требованиям зон затопления |
Специальная инспекция на соответствие требованиям зон затопления должна проводиться в соответствии с требованиями Приложения G105.3 BC |
Заключительный осмотр |
Должна быть проведена окончательная проверка всех разрешенных работ. Заключительные проверки должны соответствовать AC 28-116.2.4. |
Энергетический кодекс Нью-Йорка: Текущие проверки , в соответствии с требованиями BC 109. 3.5 и NYCECC |
|
Другие требования
- FDNY . Установки для хранения топлива / модификация резервуаров требуют уведомления FDNY. FDNY требует ежегодного разрешения на резервуары для хранения топлива.
- ДЭП . Требования к оформлению.
- ДЕКАБРЬ . Требования к документации цистерн мазута
Design Professional Links
- Контрольные списки котлов
- Требования: установка и модификация строительных систем
- Контрольные списки: установка и модификация строительных систем
- Контрольные списки проектов для профессионалов
- Дизайн Профессиональные требования к проектам
- Руководящие принципы проекта Design Professional
Полезные ссылки
- Категории проектов
- Ключевые моменты и условия проекта
- Этапы проекта и требования
- Контрольные списки проекта
- Работа над вашим проектом
- Соответствие и нарушения
- Информация для мастеров-сантехников
- Руководство по страхованию
- Дата рождения
- Примечания к коду
- Поиск лицензированных специалистов
Статья 5 – КОТЕЛЬНЫЕ И ТОЧНЫЕ – Административный кодекс Нью-Йорка 0.
0.1 документация
Раздел 27-418
Раздел 27-418
§ 27-418 Приложение. Настоящий раздел распространяется на строительство, переделка и использование зданий или помещений для ограждения котлов, печи и аналогичное оборудование для сжигания топлива и производства тепла.
Раздел 27-419
Раздел 27-419
§ 27-419 Приложение. Котлы или печи, впоследствии установленные в любом здания, кроме сменных котлов и печей и бойлеров или печи, используемые для обогрева жилых домов на одну или две семьи, должны быть закрыты и отделены от остальной части здания негорючим конструкция, имеющая предел огнестойкости не менее одного часа, за исключением что: (a) Все котлы, работающие под давлением более пятнадцати фунтов на квадратный дюйм и имеющие мощностью свыше десяти лошадиных сил, должны располагаться в комнате или отсек, отделенный от остальной части здания негорючим конструкции с огнестойкостью не менее двух часов. (b) Котлы или печи, расположенные рядом с автомобильным транспортом или внутри него. ремонтные мастерские, общественные гаражи (группа 1) или любое помещение, классифицированное в группы повышенной опасности размещения А должны располагаться в отдельных зданиях или, в помещениях, огражденных негорючей конструкцией, имеющей не менее двух часовая огнестойкость. Вход в такие закрытые помещения должен быть снаружи или через промежуточный вестибюль, построенный из материалов с двухчасовой огнестойкостью. рейтинг. Площадь пола такие вестибюли должны иметь площадь не менее пятидесяти квадратных футов, но не более семьдесят пять квадратных футов. Вентиляция должна быть обеспечена жалюзи постоянно открытые для наружного воздуха, имеющие чистую свободную площадь в один сто сорок четыре квадратных сантиметра, расположенных у пола. Вестибюль двери должны быть полуторачасовыми самозакрывающимися противопожарными дверями с шестью дюймовый подоконник у двери между тамбуром и котлом номер. Обе двери должны открываться в сторону котельной. (c) Котлы с номинальной общей мощностью менее шестидесяти семи тысяч БТЕ в час для производства пара не требуется прилагаются, за исключением случаев, предусмотренных в подпункте (b) настоящего раздела. (d) Электрические или работающие на топливе обогреватели не нужно загораживать, когда они одобрены для установки без кожуха и устанавливаются в соответствии с условиями утверждения. e) котлы и печи, используемые совместно с коммерческими и промышленные процессы не должны быть закрыты, при условии одобрения комиссар.
Раздел 27-420
Раздел 27-420
§ 27-420 Местоположение. Помещения с котлами, печами или другими оборудование с аналогичной или большей взрывоопасностью не должно располагаться в пределах пятидесяти футов от любого места собрания, если только оно не отделено от такого место сборки по конструкции, соответствующей положениям пункта 27-401 статьи второй настоящего подглава.
Раздел 27-421
Раздел 27-421
§ 27-421 Зазоры. Ограждающие конструкции для котлов и печей должны соответствовать требованиям к минимальному зазору, указанным в подразделе четырнадцать этой главы.
Раздел 27-422
Раздел 27-422
§ 27-422 Золохранилища и бункеры.
Добавить комментарий
