Различия сетей напряжением до и выше 1000 вольт

Статьи

Танаков Ю.Н.

Все электрические сети переменного тока в стране классифицируются по различным параметрам и прежде по величине в них напряжения, а именно сети до 1000 вольт и более 1000 вольт, другими словами низковольтные и высоковольтные сети.  Естественно, что чем выше напряжение в электрической сети, тем более оно опасно для работающих с ними и вообще для человека.

Граница напряжения в сетях именно в 1000 вольт сложилась исторически и в настоящее время жестко зафиксирована в Правилах устройства электроустановок (ПУЭ).  Именно такое разграничение напряжения  указывается в допусках специалистов электромонтажных работ, дающих право работы одним с электроустановками напряжением до 1000, а другим свыше 1000 вольт.  Основное принципиальное различие в устройстве обоих видов сетей заключается в том, что высоковольтные сети выполняются с изолированной нейтралью, а низковольтные (до 1000 вольт) – с глухо заземленной нейтралью.

То есть нейтраль питающего трансформатора напряжением до 1000 вольт имеет электрическое соединение с землей для того, чтобы все электрические однофазные потребители при всех условиях получали электрический ток одного устойчивого нормативного напряжения, равное в быту 220 В.  Если в подобных сетях произойдет короткое замыкание на землю, то электрический ток в сети мгновенно возрастет, в результате чего сработает защита от максимально токовой нагрузки.  В целях безопасности пользования электроприборами и электрооборудованием, рассчитанными на напряжение до 1000 вольт, их корпуса должны в обязательном порядке быть заземлены.  В этом случае при неисправности прибора, в результате чего его корпус может быть под напряжением, то при прикосновении человека электрический ток устремится к земле, не причиняя вреда человеку.

Опасность травматизма человека в быту от поражения электрическим током продолжает и в наше время оставаться достаточно высокой.  Основными источниками опасности в основном являются неисправность бытовой электрической сети, неисправность бытовых электрических приборов, отсутствие приборов электрической защиты и многие другие причины.

Высоковольтные сети, как правило, достаточно большой протяженности и при их симметричной нагрузки нейтраль изолируется от земли и при коротких замыканиях на землю, электрический ток возрастает незначительно.  Небольшое увеличение тока в высоковольтных сетях к сожалению не всегда улавливаются приборами защиты и не всегда отключают сеть, в связи с чем сети напряжением выше 1000 вольт более опасны для человека.  Именно в связи с повышенной опасностью работы с электрооборудованием высокого напряжения, к работе с ним допускаются специалисты высокой квалификации, имеющие соответствующий допуск.

Работа с высоковольтными сетями осложняется еще и потому, что утечки электрического тока случаются в них достаточно часто, в результате чего еще более повышается степень опасности.  По этой причине работы с высоковольтными сетями и оборудованием выполняются в строгом соответствии с требованиями ПУЭ и обязательных регламентов.

Только выполнение всех требований Правил устройства электроустановок, выполнение в установленные сроки регламентных работ по обслуживанию электрических сетей независимо от напряжения и электрооборудования является основным залогом электрической безопасности в быту и на производстве.

Электрозащитные средства в электроустановках выше 1000 В

• Статья
• Видео

Работая с высоковольтным оборудованием и установками нужно обязательно защититься от поражения электричеством, особенно, если напряжение на объекте превышает 1 кВ. Для защиты применяются основные средства, которыми можно пользоваться под нагрузкой, и дополнительные, чье основное предназначение – обезопасить от прикосновения к опасным токоведущим частям, а также от воздействия шагового напряжения. Сейчас мы поговорим об основных и дополнительных электрозащитных средствах, применяемых в электроустановках выше 1000 В. Информация предоставлена на основании нормативного документа РД 34.03.603.

• Основные
• Дополнительные

Основные

В набор наиболее важных защитных приспособлений входят:

1. Изолирующие штанги. Электрики используют их для того, чтобы установить либо снять предохранитель, освободить работника от поражения током, произвести необходимые измерения или даже закрепить в электроустановке переносное заземление.
2. Указатели высокого напряжения (сокращенно УВН). Могут быть использованы в распределительных устройствах для проверки напряжения (присутствует или нет), в том месте, где осуществляются работы. Помимо этого УВН применяются для того, чтобы проверить совпадение фаз высоковольтного оборудования.
3. Изолирующие клещи. Благодаря этому инструменту электрика можно монтировать либо наоборот демонтировать трубчатые предохранители, а также снимать накладки.
4. Измерительные приборы, такие как токовые клещи. Помимо этого в электроустановках, рассчитанных на напряжение выше 1000 Вольт могут использоваться устройства для прокола кабелей.
5. Средства защиты, применяемые в электрических установках свыше 110 кВ (гибкие и полимерные изоляторы, вставки телескопических вышек и т.д.).

Как вы видите, список электрозащитных приспособлений небольшой, однако все они безоговорочно должны присутствовать при работе персонала в электроустановках выше 1000 В.

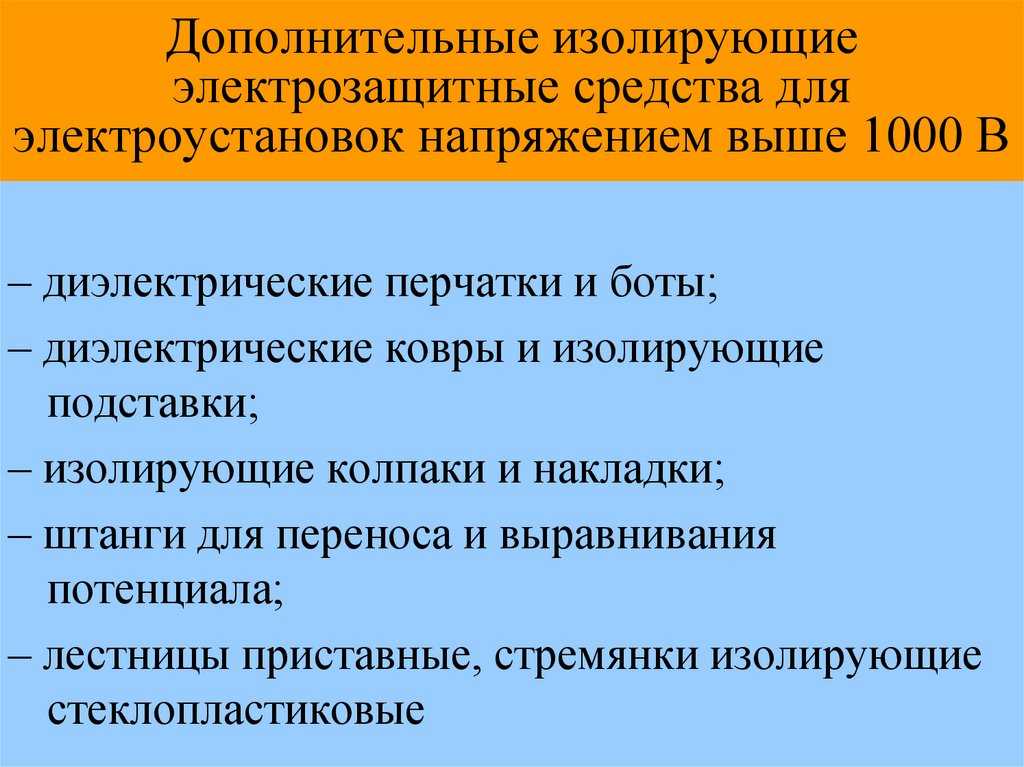

Дополнительные

К дополнительным приспособлениям и средствам защиты относят:

1. Диэлектрические перчатки. Защищают руки работника от воздействия электрического тока. Обращаем ваше внимание на то, что в списке электрозащитных средств, применяемых в электроустановках до 1000 Вольт, перчатки относятся к основному набору защитных приспособлений, а не дополнительному (согласно тому же РД 34.03.603).
2. Диэлектрические боты. Применяются для того, чтобы полностью обезопасить электромонтажника от находящегося под ним основания.
3. Резиновый коврик. Как и боты, изолирует рабочий персонал от основания.
4. Изолирующая подставка. При работе под напряжением выше 1000 В должна быть обязательно оснащена фарфоровыми изоляторами.
5. Изолирующие накладки и колпаки. Предотвращают возникновение короткого замыкания, а также являются электрозащитным приспособлением.
6. Лестницы приставного типа и стремянки, изготовленные из стеклопластика.
7. Штанги для выравнивания и переноса потенциала. Применяются для переноса опасного потенциала воздушной линии на место, где производятся работы электромонтера.

После прочтения статьи рекомендуем обязательно просмотреть данное видео:

Вот мы и перечислили все электрозащитные средства в электроустановках выше 1000 Вольт. Учтите, что перечисленные приспособления нужно обязательно проверять перед началом работ, а также испытывать под напряжением. Об этом мы расскажем в наших новых публикациях!

Советуем прочитать:

• Тесты по охране труда при эксплуатации электроустановок
• Как сделать электродный котел из подручных средств
• Знаки и плакаты электробезопасности

Силовой кабель 6 AWG 4C типа P с бронированной оболочкой 600, 1000 В

перейти к содержанию

Спецификация

• Размер: 6 AWG
• Количество проводников: 4
• Номинальный диаметр: 1,07 дюйма
• Индуктивная реактивность (Ом/1000 футов. ): 0,035
• . 110 ° C (Вольт/Ампер/1000 футов): 0,853
• Сопротивление постоянному току при 25 ° C ((Ом/1000 футов): 0,445
• сопротивление переменного тока при 110 ° C (Ом/1000 футов): 0,590
• Ток: 110 ° C. ° C. = 75, 100°C = 70, 95°C = 64
• Вес нетто: 0,808 фунтов на фут

0,6/1 кВ Небронированный 110°C Изоляция Gexol® Сделано в США Длина от -1 90443 90 продается по футам Введите желаемый метраж в поле КОЛ-ВО
Минимум 25 футов до максимум 1000 футов Пожалуйста, позвоните для более длинных расстановок

Области применения:

Разработаны и изготовлены для сложных условий морских буровых и нефтяных сооружений, расположенных по всему миру.

Проводник:

Мягкий отжиг гибкий оловянный медный медный CSA C22.2 № 245. Цветовой код: черный-белый-красный (черный-белый-зеленый по запросу). Размеры 1/0 и больше: черный цвет с идентификационным номером фазы.

Оболочка:

Черный, арктический класс, огнеупорный, маслостойкий, стойкий к истиранию, химикатам и солнечному свету термореактивный состав, отвечающий требованиям UL 1309/CSA C22.2 № 245 и IEEE 1580.

Броня:

0 плетеная проволочная броня согласно IEEE 1580 и UL 1309/CSA C22.2 № 245. Бронзовый стандарт. Луженая медь доступна по запросу.

Броня:

Черный, арктический сорт, огнеупорный, маслостойкий, химически стойкий и стойкий к солнечному свету термореактивный состав, соответствующий UL 1309/CSA C22.2 No. 245 и IEEE 1580.

Соответствия:

€¢ Американское бюро судоходства (ABS)
€¢ Transport Canada
€¢ Det Norske Veritas (DNV)
€¢ Lloyd’s Register of Shipping (LRS)
€¢ NVE 95/1696, FAL
€¢ Внесен в список UL как морской судовой кабель
€¢ Береговая охрана США
€¢ CSA внесен в список Морской судовой кабель

Характеристики:

этот продукт чрезвычайно гибкий, простой в установке и более устойчивый к вибрации, чем кабели типа MC, спецификации IEC или коммерческие кабели.
€¢ Более низкая диэлектрическая проницаемость и более высокое сопротивление изоляции снижают электрические потери.
€¢ Превосходная влагостойкость обеспечивает стабильные электрические свойства на протяжении всего срока службы кабеля.
€¢ В условиях пожара нехлорированная огнезащитная система выделяет менее токсичные и менее агрессивные газы.
€¢ Двойная сертификация IEEE 1580, тип P и UL 1309/CSA C22.2 № 245, тип X110.
€¢ Высшая допустимая нагрузка: ABS 100°C, DNV 95°C, LRS 95°C, Transport Canada 95°C
€¢ Стойкость к суровым морозам: превосходит CSA холодный изгиб/холодное воздействие (-40/-35°C)
€¢ Огнестойкость: IEC 60332-3, категория A и IEEE 1202
€¢ Подходит для использования в средах Класса I, Раздела 1 и Зоны 1.
€¢ Плетеный доспех из бронзы. Луженая медь доступна по запросу.

*Диаметры кабелей, указанные как номинальные, имеют производственный допуск ±5%.

*Данные, представленные на этой странице, могут быть изменены в зависимости от различий различных производителей.

В случае, если материал поставляется только в заранее определенном цвете или не имеет какого-либо цвета

Кабель питания 6 AWG 4C типа P с бронированной оболочкой 600 1000 В

IEEE SA — IEEE C37.100.5-2018

Активный стандартный

Стандарт IEEE для определений высоковольтных автоматических выключателей выше 1000 В переменного тока и 3200 В постоянного тока, а также реклоузеров и другого распределительного оборудования от 1000 В переменного тока до 38 000 В переменного тока

Покупка
Доступ по подписке

Термины и определения в стандарте предназначены для охвата продуктов в рамках стандартов силовых распределительных устройств серии IEEE C37 для высоковольтных автоматических выключателей (выше 1000 В переменного тока и 3200 В постоянного тока), а также для реклоузеров и другого распределительного оборудования (выше 1000 В). В переменного тока до 38 000 В переменного тока), которые используются в основном в связи с производством, передачей, распределением и преобразованием электроэнергии. Определения терминов и пояснительные примечания к ним, содержащиеся в настоящем стандарте, не предназначены для охвата всех возможных значений терминов. Они предназначены с единственной целью установления только тех значений терминов, которые используются в стандартах на распределительные устройства. Они не претендуют на то, чтобы охватить другие значения, которые термины могут должным образом иметь при использовании в связи с другими предметами. В некоторых случаях термины и определения, не идентичные данным в настоящем стандарте, были разработаны другими отраслями промышленности. В такой ситуации определения настоящего стандарта должны использоваться для силовых распределительных устройств в рамках серии стандартов IEEE C37.

Спонсорский комитет

PE/SWG — распределительное устройство
Узнать больше

Статус

Активный стандарт

Одобрение PAR

2016-06-30

Утверждение Совета

15. 02.2018

История

Опубликовано:

2018-04-06

Сведения о рабочей группе

Общество

IEEE Power and Energy Society
Узнать больше

Спонсорский комитет

PE/SWG — Распределительное устройство
Узнать больше

Рабочая группа

Definitions_PC37.
