Длина светодиодной ленты: Подключение светодиодной ленты 220 Вольт.

Содержание

Общие вопросы монтажа светодиодной ленты

Для работы светодиодных лент, как и для любого электрооборудования, прежде всего, необходим источник энергии. Чаще всего электропитание системы светодиодной подсветки осуществляется от однофазной электросети переменного тока напряжением 220 вольт, т.е. от обычной розетки в нашей квартире. Исключение составляют системы с автономным питанием, например, монтируемые в автомобилях, мотоциклах, воздушных шарах, новогодних костюмах и т.д. и т.п.

Светодиодная лента, используемая в интерьерной подсветке, в рекламных конструкциях и во многих других случаях, обычно требует питания стабилизированным напряжением постоянного тока величиной 12 или 24 вольта. Для понижения, выпрямления и стабилизации сетевого напряжения используются блоки питания. Выходное напряжение и мощность блока питания выбирается при проектировании системы и определяется типом и длиной используемой светодиодной ленты. Более подробно о выборе блоков питания Вы можете прочитать в статье «Подбор блоков питания для светодиодной ленты».

Входные провода блока питания подключаются к сети ~220В. Обычно на блоке питания это — коричневый, синий и желто-зеленый провода (соответственно — фаза, ноль и заземление).

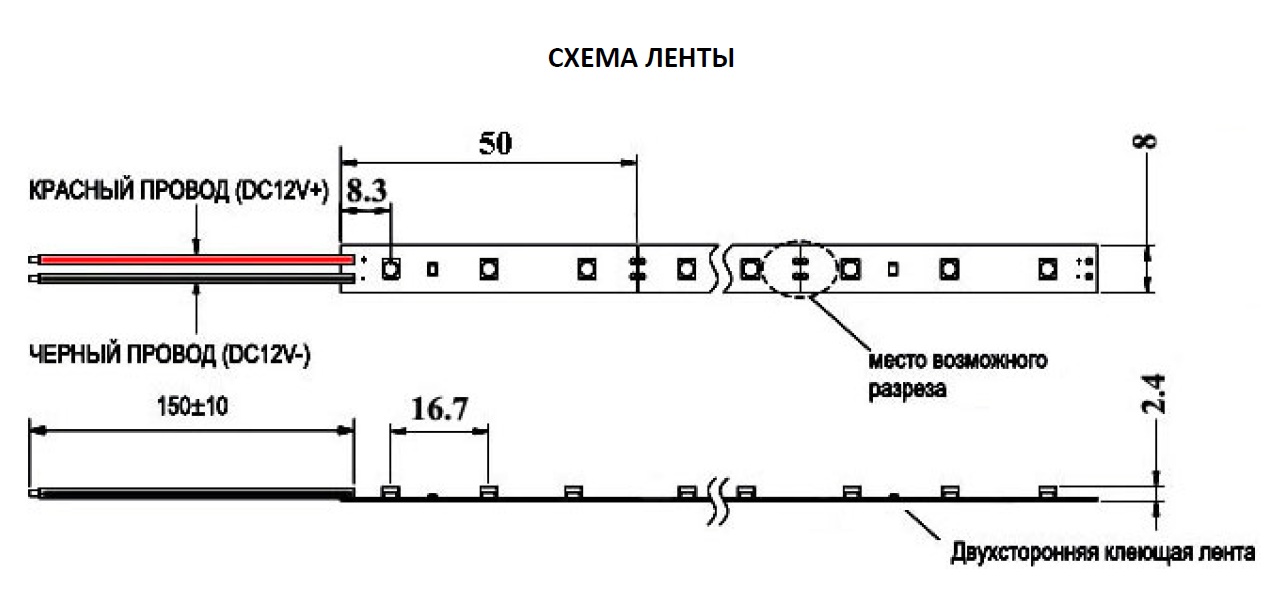

Выходные провода подключаются к светодиодной ленте. Красный или коричневый выходной провод — «плюс», черный или синий — «минус». Цвета проводов на ленте тоже выбраны не случайно. На монохромной ленте (белая или цветная, не меняющая цвет) красный провод — «плюс», черный — «минус». При подключении ленты к блоку питания необходимо соблюдать полярность, т.е. красный провод ленты подключать к красному или коричневому выходному проводу блока питания, черный — к черному или синему выходному. Если Вы хотите управлять яркостью ленты или изменять цвет подсветки, ознакомьтесь, пожалуйста, со статьями «Изменение яркости одноцветных лент» или «Управление многоцветными лентами».

Светодиодная лента обычно производится и продается нами 5-ти метровыми отрезками, намотанными на катушку (также, существуют ленты, намотанные по два пятиметровых отрезка на одной катушке). Резать ленту можно с шагом 2.5, 5 или 10 см в зависимости от типа ленты. Ленту резать допускается только в обозначенных местах — между медными контактными площадками. Обычно 12-ти вольтовая лента режется с шагом 3 светодиода, 24-х вольтовая с шагом 6 светодиодов. Существует также лента, которая режется с шагом в один светодиод.

На обратную поверхность большинства лент нанесен клеевой слой. Исключение составляют некоторые виды влагозащищенных лент. Монтаж ленты осуществляется на чистую, гладкую, ровную, сухую, желательно обезжиренную поверхность. Для монтажа достаточно снять с ленты защитный слой и прижать ее к подготовленной поверхности.

Напряжение питания на ленту можно подавать с одной стороны отрезка.

Для использования отрезанных кусков ленты, оставшихся без токоподводящих проводов, необходимо эти провода к ним припаять. Пайка производится к медным «пятачкам» на ленте при помощи стандартного припоя и любого неактивного флюса (флюса, не содержащего кислот в своем составе) или сосновой канифоли. Для быстрого и надежного соединения контакты необходимо аккуратно зачистить, например, острием монтажного ножа. Существуют также разъемы, монтирующиеся непосредственно на ленту, но использование подобных разъемов крайне нежелательно ввиду низкой надежности соединения (возможно пропадание контакта, нагревание и обгорание разъемов). Если Вы не «дружите» с паяльником, мы можем по Вашим размерам подготовить отрезки лент с подпаянными к ним проводами нужной длины.

Категорически не рекомендуется подключать ленты длиной более 5-ти метров друг за другом. При таком включении, через ленту, расположенную ближе к блоку питания, протекает ток, превышающий допустимое значение, что вызывает перегрев ленты. В таком режиме лента долго не проработает. При необходимости подключения к одному блоку ленты длиной более 5-ти метров, блок питания можно расположить в месте соединения лент, а ленты развести в две стороны. Если расположить оборудование таким образом невозможно, то подавать питание на каждую 5-ти метровую ленту необходимо через отдельные провода, проложенные от блока питания к ленте.

При выборе проводов для подключения светодиодной ленты необходимо учитывать, что ток в цепи питания ленты довольно большой. Это обусловлено необходимостью передать относительно высокую мощность при невысоком напряжении питания светодиодов. Подход, используемый обычно при выборе проводов для сети 220 вольт, здесь неприемлем. Так, например, чтобы передать мощность величиной 100 ватт при напряжении питания 220 вольт, необходим ток 0.45 ампера. Чтобы передать такую же мощность при напряжении питания 12 вольт, необходим ток 8.3 ампера, т.е. в 18 раз больше! Также, при выборе провода, кроме максимально допустимого тока, необходимо учитывать и падение напряжения на проводах. Например, понижения напряжения с 220 вольт до 219 никто и не заметит, а снижение напряжения питания ленты на тот же 1 вольт с 12 до 11 вольт уже довольно критично. Чем тоньше и длиннее провод от блока питания до ленты Вы будете использовать, тем меньшее напряжение дойдет до ленты. Пониженное напряжение питания в одноцветной ленте приводит к понижению яркости свечения, а в многоцветной, кроме этого, и к смещению цветового баланса в сторону красного цвета. Может даже возникнуть ситуация, когда конец ленты, при включении белого цвета, светится более розовым, чем ее начало. Особенно сильно потери на проводах проявляются при использовании 12-ти вольтовой ленты. Именно поэтому использование 24-х вольтовой ленты всегда более предпочтительно, особенно при больших мощностях. Чтобы уменьшить эти потери, желательно все оборудование размещать как можно ближе к ленте. Если такой возможности нет, необходимо использовать провод достаточного большого сечения.

Соединения проводов между собой лучше всего выполнять при помощи пайки. Если такой возможности нет, то желательно использовать клеммные соединители, например, соединители фирмы WAGO, зарекомендовавшие себя как удобные и надежные устройства.

Монтаж блоков питания необходимо осуществлять таким образом, чтобы обеспечить циркуляцию воздуха для охлаждения блоков, а также предусмотреть возможность доступа к БП для их обслуживания или замены. Надежность применяемых блоков питания достаточно высока, но в нашей реальной жизни не исключены случаи, при которых в сети может появиться опасное для БП напряжение или пульсации, приводящие к выходу их из строя.

Перед включением системы обязательно внимательно проверьте правильность выполненного монтажа. Неправильно смонтированное оборудование может выйти из строя при первом же включении. Поломка оборудования, вызванная ошибками монтажа, не является поводом для его гарантийного ремонта или замены.

Как монтировать светодиодную ленту разной длины — статья от экспертов Apeyron Elelctrics


В прошлой статье мы познакомились с такими характеристиками, как мощность ленты, световой поток, тип светодиода, ширина ленты, цвет и узнали, как во всем этом не запутаться.


Сегодня определимся с профилем, узнаем об особенностях монтажа в зависимости от длины ленты и получим рекомендации специалиста.

Нужен ли профиль


Алюминиевый профиль используется не только для монтажа ленты, но и для улучшения теплоотвода. Это особенно важно при использовании мощных светодиодных лент.



В зависимости от типа монтажа алюминиевые профили делятся на:

  • накладные,
  • угловые,
  • встраиваемые,
  • подвесные,
  • универсальные.


Размеры профиля выбирают с учетом ширины светодиодной ленты, а также потребляемой мощности, потому что она напрямую связана с количеством тепла, выделяемого при работе ленты.


Неправильно подобранный профиль не будет в полной мере обеспечивать теплоотвод, а это приведет к быстрой деградации светодиодов и выходу ленты из строя.


Чтобы смягчить яркий свет светодиодов и получить рассеянное, а не направленное освещение, с профилем применяют рассеиватель — прозрачный, матовый или полуматовый.


Длина ленты и особенности монтажа

Монтаж светодиодной ленты возможен своими руками.


При проектировании траектории монтажа ленты необходимо учитывать кратность реза, то есть минимальный отрезок, который можно от неё отрезать. Лента разрезается только в определенных местах, помеченных символом ножниц.


Разные модели светодиодной ленты имеют различную кратность реза. Длина минимального отрезка может составлять 25, 50, 100 мм. Это стоит иметь в виду, ведь при монтаже на заданную длину выбранная вами лента может оказаться или короче, или длиннее, чем нужно.


Чтобы не повредить токопроводящие дорожки ленты, её нельзя ломать и сильно изгибать: радиус изгиба не должен быть меньше 2 см.



Если ленту нужно расположить с резкими поворотами, например, под углом 90 градусов, или изгибами в плоскостях, для монтажа применяются пластмассовые коннекторы. Если по какой-то причине использовать их нельзя, тогда отрезки ленты спаивают при помощи дополнительных проводов.


К поверхности или к профилю лента крепится с помощью двустороннего скотча 3М, расположенного на её тыльной стороне. Прежде чем произвести монтаж ленты, необходимо подготовить место монтажа: очистить его и обезжирить. В ряде случаев для надежной фиксации в качестве вспомогательного инструмента применяют клеевой пистолет.

Резюме


Итак, вот небольшой список вопросов, на которые необходимо ответить прежде, чем приступить к выбору ленты:

  • Какое помещение вы хотите осветить?
  • Будет ли это основное, дополнительное или декоративное освещение?
  • Какой тип ленты будет использоваться — 124В, 24В или 220В?
  • Нужна ли защита от пыли и влаги?
  • Нужен ли алюминиевый профиль для декорирования или отведения тепла?


Если вы прочитали все 3 наши статьи по выбору светодиодной ленты, то у вас не должно остаться никаких вопросов по выбору ленты и аксессуаров для нее. Наши предыдущие статьи:


  • Как выбрать светодиодную ленту: 3 важных момента, ленты 12/24/220 В.
  • Как выбрать светодиодную ленту: мощность, тип и количество светодиодов, цвет, ширина и IP ленты.

Все, что вам нужно знать о светодиодных лентах

ВСЕ, ЧТО ВЫ ДОЛЖНЫ ЗНАТЬ ПЕРЕД ПОКУПКОЙ

Что такое светодиодные ленты?

Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:

  • Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
  • Работает от низковольтной сети постоянного тока
  • Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
  • Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.

Что такое светодиодная лента?

Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:

  • Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
  • Работает от низковольтной сети постоянного тока
  • Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
  • Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.

Магазин светодиодных лент →

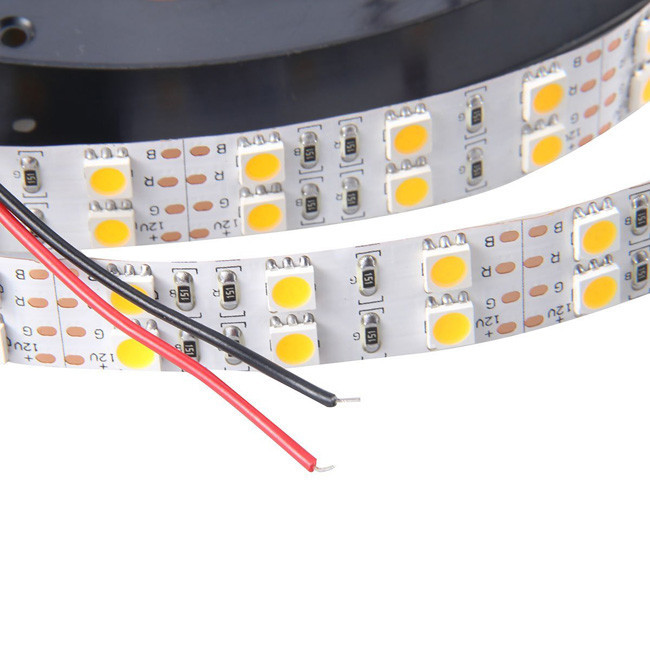

Структура светодиодной ленты

Светодиодная лента обычно имеет ширину полдюйма (10-12 мм) и длину до 16 футов (5 метров) или более. Их можно обрезать до определенной длины, используя всего пару ножниц вдоль линий разреза, расположенных через каждые 1-2 дюйма.

Отдельные светодиоды устанавливаются вдоль полосы, как правило, с плотностью 18-36 светодиодов на фут (60-120 на метр). Цвет света и качество отдельных светодиодов определяют общий цвет света и качество светодиодной ленты.

На обратную сторону светодиодной ленты предварительно нанесен двусторонний клей. Просто снимите защитную пленку и закрепите светодиодную ленту практически на любой поверхности. Поскольку печатная плата спроектирована так, чтобы быть гибкой, светодиодные ленты можно монтировать на изогнутых и неровных поверхностях.

Определение яркости светодиодной ленты

Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.

Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, как и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).

Яркость светодиодной ленты в первую очередь определяется тремя факторами:

  • Световой поток и эффективность на светодиодный излучатель
  • Количество светодиодов на фут
  • Потребляемая мощность светодиодной ленты на метр

Светодиодная лента без указания яркости в люменах является тревожным сигналом. Вы также должны следить за недорогими светодиодными лентами, которые претендуют на высокую яркость, так как они могут перегрузить светодиоды до точки преждевременного выхода из строя.

Определение яркости светодиодной ленты

Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.

Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, как и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).

Яркость светодиодной ленты в первую очередь определяется тремя факторами:

  • Световой поток и эффективность на светодиодный излучатель
  • Количество светодиодов на фут
  • Потребляемая мощность светодиодной ленты на метр

Светодиодная лента без указания яркости в люменах является тревожным сигналом. Вы также должны следить за недорогими светодиодными лентами, которые претендуют на высокую яркость, так как они могут перегрузить светодиоды до точки преждевременного выхода из строя.

Плотность светодиодов и потребляемая мощность

Вы можете встретить различные названия светодиодных излучателей, такие как 2835, 3528, 5050 или 5730. Не беспокойтесь об этом слишком сильно, так как самое важное в светодиодной ленте — это количество светодиодов на фут. , и потребляемая мощность на фут.

Плотность светодиодов важна для определения расстояния между светодиодами (шага) и наличия видимых горячих точек и темных пятен между излучателями светодиодов. Более высокая плотность 36 светодиодов на фут (120 светодиодов на метр) обычно обеспечивает наилучший и наиболее равномерно распределенный световой эффект. Светодиодные излучатели являются наиболее дорогим компонентом производства светодиодных лент, поэтому при сравнении цен на светодиодные ленты обязательно учитывайте разницу в плотности светодиодов.

Далее рассмотрим потребляемую мощность светодиодной ленты на фут. Потребляемая мощность говорит нам о количестве энергии, которую будет потреблять система, поэтому это важно для определения ваших затрат на электроэнергию и требований к источнику питания (см. ниже). Светодиодная лента хорошего качества должна обеспечивать мощность 4 Вт на фут или более (15 Вт/метр).

Наконец, быстро проверьте, не перегружены ли отдельные светодиоды, разделив мощность на фут на плотность светодиодов на фут. Для светодиодных лент обычно хорошим признаком является то, что мощность каждого светодиода не превышает 0,2 Вт.

Узнайте больше о факторах, влияющих на срок службы светодиодных лент.

Варианты цвета светодиодной ленты: Белый

Светодиодные ленты доступны в различных оттенках белого или цвета. Как правило, белый свет является наиболее полезным и популярным вариантом для внутреннего освещения.

При описании различных оттенков и свойств белого цвета важно помнить о двух показателях: цветовая температура (CCT) и индекс цветопередачи (CRI).

Цветовая температура определяет, насколько «теплым» или «холодным» выглядит свет. Мягкое свечение традиционной лампы накаливания имеет низкую цветовую температуру (2700K), в то время как четкий, яркий белый цвет естественного дневного света имеет высокую цветовую температуру (6500K).

Цветопередача — это мера того, насколько точно цвета отображаются под источником света. Под светодиодной лентой с низким CRI цвета могут казаться искаженными, размытыми или неразличимыми. Светодиодные продукты с высоким индексом цветопередачи обеспечивают свет, который позволяет объектам выглядеть так, как они выглядят при идеальном источнике света, таком как галогенная лампа или естественный дневной свет. Также ищите R9 источника светазначение, которое предоставляет дополнительную информацию о том, как отображаются красные цвета.

Нужна помощь в выборе цветовой температуры? Смотрите наш учебник здесь.

Настройте ползунки ниже для визуальной демонстрации CRI и CCT в действии.


Теплее ← CCT → Охладитель

Нижний ← CRI → Высший

Варианты цвета светодиодной ленты: фиксированный и переменный цвет

Иногда вам может понадобиться резкий, насыщенный цветовой эффект. В этих ситуациях цветные светодиодные ленты могут предложить отличные акценты и театральные световые эффекты. Доступны цвета во всем видимом спектре — фиолетовый, синий, зеленый, янтарный, красный — и даже ультрафиолетовый или инфракрасный.

Существует два основных типа цветных светодиодных лент: фиксированный одноцветный и меняющий цвет. Светодиодная лента фиксированного цвета излучает только один цвет, а принцип работы такой же, как у белых светодиодных лент, которые мы обсуждали выше. Светодиодная лента с изменяющимся цветом состоит из нескольких цветовых каналов на одной светодиодной ленте. Самый простой тип будет включать красный, зеленый и синий каналы (RGB), что позволит вам динамически смешивать различные цветовые компоненты на лету для получения практически любого цвета.

Некоторые позволяют динамически управлять настройкой температуры белого цвета или даже цветовой температурой и оттенками RGB.

Здесь изображена наша фиолетовая светодиодная лента SimpleColor™ внутри алюминиевого канала.

Входное напряжение и источник питания

Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.

Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). Для каждого источника питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:

  • Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)

Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:

  • Мощность = 4 Вт на фут x 5 футов = 20 Вт

Потребляемая мощность на фут (или метр) почти всегда указывается в техническом описании светодиодной ленты.

Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.

Входное напряжение и источник питания

Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.

Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). Для каждого источника питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:

  • Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)

Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:

  • Мощность = 4 Вт на фут x 5 футов = 20 Вт

Потребляемая мощность на фут (или метр) почти всегда указывается в техническом описании светодиодной ленты.

Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.

Как подключить светодиодные ленты

Каждый сегмент светодиодной ленты должен быть подключен к источнику питания постоянного тока или другой сегмент светодиодной ленты, подключенный к источнику питания постоянного тока (последовательная цепочка). Способ подключения будет зависеть от типа проводов или вилок, поставляемых со светодиодной лентой, а также от того, есть ли вилка в блоке питания постоянного тока. Если вы знакомы и знакомы с пайкой, часто это может обеспечить наиболее экономичное и гибкое решение.

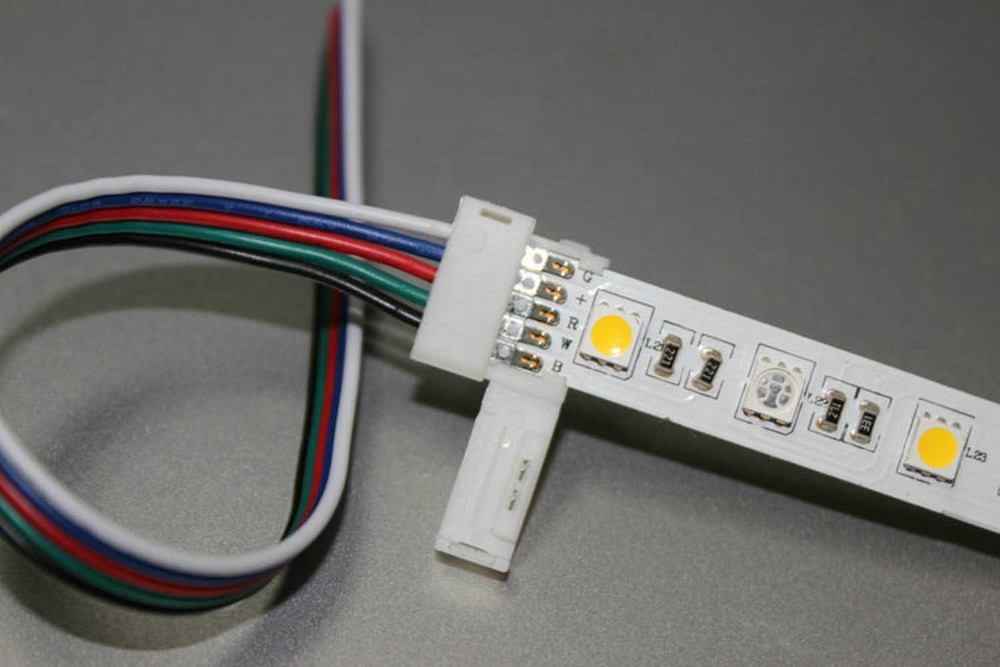

Не знаете, как или не хотите иметь дело с припоем? Вы также можете использовать аксессуары для разъемов без пайки для подключения сегментов светодиодной ленты к источникам питания и другим сегментам светодиодной ленты.

Подробнее →

Алюминиевые каналы и радиатор

Несмотря на свою универсальность и простоту использования, светодиодные ленты, тем не менее, являются компонентами печатной платы. Монтаж светодиодных лент внутри алюминиевого канала вместе с крышкой рассеивателя может значительно улучшить эстетику осветительной установки.

Алюминиевые каналы обычно представляют собой длинные куски экструдированного алюминия U- или V-образной формы. Светодиодная лента укладывается и закрепляется (с помощью двустороннего скотча) в нижней части канала. Затем длинный кусок матового поликарбонатного пластика (обычно снабженный алюминиевым каналом) защелкивается на верхней части алюминиевого канала.

Возможно, вы правильно прочитали в другом месте, что светодиоды нуждаются в эффективном управлении температурой для надежной работы. Более качественные светодиодные ленты на самом деле уступают светодиодам и рассчитаны на десятки тысяч часов работы без какого-либо теплоотвода. Во время работы светодиодная лента может нагреваться на ощупь, но повышение температуры намного ниже тепловых пределов светодиодов и компонентов печатной платы. (Наши продукты обычно демонстрируют повышение температуры на 55 F или 30 C по сравнению с температурой окружающей среды без какого-либо теплоотвода).

Алюминиевые каналы могут помочь рассеивать тепло от светодиодных лент, но по большей части они не нужны для управления температурой и в основном предназначены для монтажа и рассеивания.

Подробнее →

Затемнение и управление цветом

В отличие от светодиодных ламп, все светодиодные ленты имеют возможность диммирования при использовании соответствующего оборудования. Существует два метода затемнения светодиодных лент: традиционный настенный диммер с фазовой отсечкой или низковольтный диммер постоянного тока. Диммер с отсечкой фазы переменного тока обычно наиболее идеален для освещения жилых и коммерческих помещений, где входной сигнал диммирования поступает от традиционного диммера с настенным выключателем. Для этой установки требуется источник питания с регулируемой яркостью TRIAC.

Низковольтный диммер постоянного тока или (RGB) контроллер обычно представляет собой ручной или цифровой модуль диммера, который размещается между источником питания постоянного тока и светодиодной лентой. Этот подход лучше всего подходит для приложений с изменением цвета или менее постоянных осветительных установок.

Подробнее →

Определение качества светодиодных лент

Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, от тех, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.

Состав и качество печатной платы  —  Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность — в противном случае вы можете стать жертвой падения напряжения.

Количество и качество светодиодов  — Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, так как это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.

Поверхность светодиодной ленты  — Высококачественные светодиодные ленты обычно включают дополнительное покрытие белой краской, чтобы повысить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.

Определение качества светодиодной ленты

Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, и те, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.

Состав и качество печатной платы  —  Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность — в противном случае вы можете стать жертвой падения напряжения.

Количество и качество светодиодов  — Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, так как это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.

Поверхность светодиодной ленты  — Высококачественные светодиодные ленты обычно включают дополнительное покрытие белой краской, чтобы повысить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.

Хотите узнать больше?

Посетите наш центр поддержки продуктов, чтобы узнать больше о наших продуктах. Загрузите спецификации, отчеты об испытаниях и свяжитесь с нами по любым вопросам.


ПОДДЕРЖКА ПРОДУКТА

Электрические принципы ограничения длины светодиодной ленты

Дом /
Блог /
Дом и жилое /
Электрические принципы ограничения длины светодиодной ленты

Светодиодные ленты чрезвычайно популярны благодаря своей универсальности. Возможность обрезать светодиодные ленты любой желаемой длины, безусловно, является огромным нововведением в освещении и, как правило, довольно проста в исполнении. Но что происходит, когда нам нужно пойти другим путем и охватить большее расстояние, скажем, десятки или даже сотни футов светодиодными лентами? Здесь все может стать немного сложнее и потребует небольшого планирования и настройки макета.

Для более длинных светодиодных лент мы обычно учитываем три основных ограничения при планировании длины каждой светодиодной ленты:

  • Спецификация максимальной длины светодиодной ленты
  • Спецификация максимальной мощности источника питания
  • Соображения по электрическим нормам

В зависимости от установки одно или несколько из этих ограничений могут применяться и действовать как ограничивающий фактор при определении длины ваших секций светодиодной ленты. Ниже мы подробно обсудим каждое из этих ограничений.

Спецификация максимальной длины светодиодной ленты

Во-первых, максимальная длина светодиодной ленты определяется как максимально допустимая длина светодиодной ленты, подключенной к одному источнику питания. Это ограничение определяется производителем и обычно указывается в листе спецификаций.

Например, для светодиодных лент Waveform Lighting максимальная длина светодиодных лент определяется напряжением:

  • 12 В постоянного тока: 16,4 фута
  • 24 В пост. тока: 32,8 фута

Спецификация максимальной длины пробега существует из-за того, как спроектированы и сконфигурированы светодиодные ленты. Поскольку светодиодные ленты сконфигурированы как длинная и линейная печатная плата, любая заданная точка на протяжении светодиодной ленты должна быть способна проводить электрический ток, необходимый для питания всех последующих светодиодов. Это означает, что более длинные светодиодные ленты должны нести более высокий электрический ток, особенно вдоль первых нескольких дюймов светодиодной ленты, ближайших к источнику питания.

Ни при каких обстоятельствах вы не захотите превышать эти максимальные значения длины цикла. Если какая-либо светодиодная лента будет длиннее максимальной длины, это потенциально может привести к падению напряжения или другим проблемам с производительностью и безопасностью.

Учитываются ли соединители без пайки и другие провода при расчете максимальной длины?

Провода и разъемы не учитываются при расчете максимальной длины. Например, две 8-футовые секции светодиодной ленты, соединенные вместе 10-футовым проводом, будут охватывать 26 футов, но секции светодиодной ленты не превышают 16,4 фута, поэтому это не будет превышать спецификацию максимальной длины.

Можно ли подключить несколько светодиодных лент параллельно, если общая длина светодиодной ленты превышает максимальную длину?

Да, это допустимо, поскольку ни одна из секций светодиодных лент не подвергается воздействию тока, превышающего максимально допустимый. Быстрым «тестом» будет вопрос: имеет ли какая-либо часть светодиодной ленты длину, превышающую максимальную длину, подключенную к ней дальше по течению?

Спецификация максимальной емкости блока питания

Для систем освещения постоянного тока с низким напряжением блок питания представляет собой устройство, которое преобразует линейное напряжение переменного тока (например, 120 вольт) в низкое напряжение постоянного тока (например, 12 вольт). Блок питания имеет максимальную мощность, которая определяет, сколько электрического тока он может преобразовать из напряжения сети переменного тока в постоянный ток низкого напряжения в любой момент времени. Обычно это выражается в амперах (А) или ваттах (Вт). Мы будем использовать ватты (Вт) в нашем примере для согласованности. Общая мощность может составлять 120 ватт (или 5 ампер при 24 вольтах).

Основное правило здесь заключается в том, что мощность источника питания должна быть выше, чем мощность, потребляемая светодиодной лентой. Превышение мощности источника питания может привести к повреждению блока питания и потенциальным проблемам безопасности.

Мощность блока питания — это одна из первых характеристик, которую производители блоков питания отмечают в техническом описании продукта, и определить ее довольно просто. В некоторых случаях вам может понадобиться преобразовать ватты в амперы и наоборот по формуле [Мощность (ватты) = ток (амперы) x напряжение (вольты)]

Далее нам нужно определить потребляемую мощность светодиодной ленты. Взгляните на техническое описание светодиодной ленты, в котором указана потребляемая мощность в ваттах на фут. Например, светодиодные ленты Waveform Lighting, излучающие белый свет, потребляют 5,5 Вт на фут. (В качестве примера см. здесь светодиодную ленту FilmGrade 24 В).

Отсюда просто умножьте потребляемую мощность (в ваттах на фут) на длину пробега (в футах). Например, указанная выше длина пробега 32,8 фута потребует 180,4 Вт (5,5 Вт на фут x 32,8 фута = 180,4 Вт).

Это означает, что как минимум блок питания должен иметь мощность 180,4 Вт или выше, а в идеале — до 20 % накладных расходов, то есть 216,5 Вт — рекомендуемая минимальная мощность для 32,8-футового пробега.

Если блок питания, который вы имеете в виду, не имеет достаточной мощности для данной партии светодиодной ленты, вам необходимо либо искать блок питания большей мощности, либо уменьшать длину светодиодной ленты и использовать несколько блоков питания. единицы.

Можно ли подключить несколько блоков питания к одному настенному выключателю и диммеру?

Конечно могут! Поскольку традиционные настенные выключатели и диммеры устанавливаются на стороне сетевого напряжения переменного тока и позволяют подключать несколько светильников параллельно, источники питания также можно подключать параллельно к одному и тому же настенному выключателю или диммеру. Это удобная функция, которая позволяет управлять несколькими светодиодными лентами из одной точки управления. Ниже приведена схема компоновки, показывающая несколько участков светодиодной ленты, подключенных к одному настенному диммеру:

Соображения по электрическим нормам для максимальной длины светодиодной ленты

Первые два ограничения, которые мы обсуждали до сих пор, связаны с фундаментальными принципами электричества. В зависимости от типа установки, а также уровня ее долговечности, вам также может понадобиться ознакомиться с электрическими нормами и другими соображениями безопасности. Чаще всего новые жилые и коммерческие установки, а также значительные ремонтные работы подлежат проверкам пожарной охраны, во время которых обязательным условием является соответствие всех электрических компонентов.

В Соединенных Штатах основные правила и нормы для электрических стандартов вытекают из Национального электротехнического кодекса. Светодиодные ленты обычно подпадают под категорию «систем освещения низкого напряжения» в соответствии со статьей 411 NEC. Ключевым соображением здесь является то, что статья 411 требует использования перечисленных источников питания класса 2.

Блок питания класса 2, внесенный в список A, как правило, должен соответствовать двум требованиям:

  • Выходная мощность ограничена 60 вольтами, 4 амперами и 100 ваттами
  • Блок питания прошел испытания на соответствие требованиям безопасности и производительности класса 2 и внесен в список сертификационной лаборатории, такой как UL

.
Ключевым соображением здесь является ограничение в 100 Вт, при котором ни одна цепь не может превышать 100 Вт в любой точке. Для светодиодных лент Waveform Lighting мощностью 5,5 Вт на фут это соответствует примерно 18,2 футам в качестве максимальной длины пробега до превышения предела в 100 Вт.

Таким образом, практическая рекомендация состоит в том, чтобы использовать один блок питания класса 2 на катушку (16,4 фута) светодиодных лент, так как это гарантирует соблюдение требований класса 2 в соответствии со статьей 411 NEC и позволяет устанавливать светодиодные ленты пройти все проверки по электро- и пожарной безопасности.

Собираем все вместе

Установка светодиодных лент может оказаться сложной задачей, особенно по мере увеличения размеров установки. Многие установки должны будут соответствовать всем трем ограничениям длины светодиодной ленты, которые мы обсуждали сегодня, и тщательное понимание каждого из этих ограничений будет полезно до завершения вашего предложения по компоновке светодиодной ленты.

У нас также есть несколько примеров схем компоновки, показывающих различные конфигурации, которые могут быть полезны при планировании.

Other Posts

Что означает плотность светодиодов на светодиодной ленте?

При покупке светодиодных лент вы можете встретить число, называемое «плотностью светодиодов», или такое обозначение, как 300 светодиодов. Что это значит? Thi… Подробнее

Как выбрать светодиодную лампу BR30

Возможно, вы хотите заменить часть старого освещения в своем доме и столкнулись с форм-фактором BR30. Что это значит и как… Подробнее

Стоит ли выбирать светодиодные лампы 4000K? Подробный обзор

При покупке светодиодных ламп вы встретите лампы «теплого белого» или «мягкого белого», которые обычно имеют рейтинг цветовой температуры … Подробнее

Все, что вам нужно что нужно знать о лампах A21

Что означает термин A21?

Термин A21 используется для описания общей формы и размеров световой лампочки… Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

Светодиодные светильники T8

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Магазинные светодиодные светильники

Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы УФ-А

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
