Вечная лампочка — Электрик в Саратове

— С чего начать ремонт?- Кап. ремонт или электрика в новостройке?- Этапы работ- Электропроводка дома (общ. понятия)- Электропроводка в квартире- Электропроводка в деревянном доме- Электропроводка в магазине- Замена электросчетчика- Капитальный ремонт этажного щита- Прокладка подъездных стояков электроэнергии- Обслуживание кооперативных высоток (2-10 этажные)- Ремонт ВРУ и капи­тальная модернизация- Ремонт, диагнос­тика и авто­матиза­ция промыш­ленного оборудования- Оценка работ дистанционная- Работаем ночью!

  1. Вечная лампочка

Продлеваем срок службы лампы накаливания в 10 раз.

В тамбуре на лестничной клетке каждого жилого дома есть лампочка. Которая часто перегорает, а менять ее обычно некому и денег на нее жалко.
С такой схемой можно забыть о том, что лампочка перегорает.

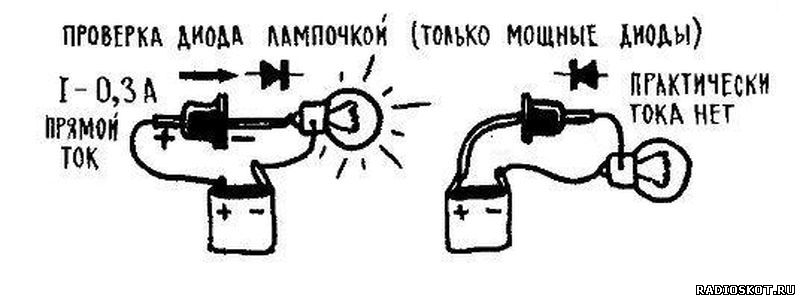

Есть известное решение такой проблемы. Необходимо последовательно с лампочкой накаливания включить диод. Для разной мощности лампочки свой диод.

Были рассчитаны потребляемые токи разных ламп накаливания и пропускные способности диодов.

Внешний вид диодов из таблицы смотрите в интернете.

Мощность лампы, Вт (EL) Тип диода (VD)
15 Д7Е, Д7Ж, Д204, Д205, Д226Б, Д226В
25 Д7Е, Д7Ж, Д204, Д205, Д226Б, Д226В
40 Д7Е, Д7Ж, Д204, Д205, Д226Б, Д226В
60 Д229Д, Д229Е
75 КД202И, КД202Л, КД202Н, КД202С
100 КД202И, КД202Л, КД202Н, КД202С
150 КД202И, КД202Л, КД202Н, КД202С
200 КД202К, КД202М, КД202Р
300 КД202К, КД202М, КД202Р
500 Д231Б, Д232Б, Д233Б, Д234Б
750 Д231Б, Д232Б, Д233Б, Д234Б
1000 Д232, Д232А, Д233А

Такое освещение рекомендовано устанавливать в проходных местах (коридорах, погребах, лестничных клетках), где пребывание человека кратковременно. Из-за того, что в цепь добавлен полупроводниковый диод, частота мерцания снижается вдвое. Так как частота сети 50 Гц, а диод пропускает ток только одного направления и частота составляет 25 Гц, что способствует стробоскопическому эффекту (явно выраженному мерцанию лампочки). При долгом нахождении в помещении с таким светом начнут болеть глаза, голова, появиться раздражительность, возможны психические расстройства.

Такая модифицированная лампочка прослужит в 2-10 раз дольше чем обычная. Все зависит от качества самой лампы.
Патрон стоит заменить на новый, т.к. усики у старого уже подгоревшие. Это тоже причина частого перегорания лампочки.

— Полезные советы (собрание)- Вечная лампочка- Как повесить люстру- Как выбрать автомат- Подключение стиральной машины- Удлинитель или тройник?- Мигает лампочка?- Плохой электро­монтаж (халтура на каждом шагу)- Экономия или качество?- Пропал свет?- Запуск сгоревшей люминесцентной лампы

18 июля 2021


Спасибо Александр. Хороших мастеров прислали. Особенно отделочник

Вика

10 сентября 2019


Добрый день! Как и договаривались, высылаю вам презентацию на почту

Виктория

19 июня 2019


Сайт очень удобный и много полезного

Вероника

Оставить отзыв



Возврат и обмен

Политика возврата

Компания Diode Dynamics предлагает бесплатный возврат при любом заказе на сумму от 50 долларов США в течение 30 дней с даты доставки. Никаких сборов за пополнение запасов, никаких административных сборов, никаких сборов за обратную доставку для клиентов из США и никаких хлопот!



Пожалуйста, запросите RMA (требуется вход в систему), если вы хотите вернуть товар.



Мы сообщим вам по электронной почте, когда предоплаченная этикетка для возврата будет готова для загрузки из вашей учетной записи Diode Dynamics. Вам просто нужно распечатать его и доставить посылку в пункт USPS. Когда мы вернем его, вы будете уведомлены и вам будет зачислена полная стоимость возвращенных товаров/продуктов. Поскольку стоимость доставки оплачивается непосредственно службой доставки, мы не можем возместить стоимость доставки .

Наши международные клиенты могут вернуть любой товар в течение 30 дней с даты доставки для полного возврата средств, но покупатель несет ответственность за стоимость обратной доставки, поскольку мы не можем предоставить международные этикетки для возврата .

В течение последних 30 дней наши покупатели могут вернуть любой товар за счет магазина в течение 90 дней с даты доставки. Покупатель несет ответственность за стоимость обратной доставки, и мы не можем предложить этикетку для возврата по истечении 30 дней с даты доставки. Вы должны запрос RMA .

Опять же, все возвраты должны быть одобрены с RMA. Это делается для того, чтобы мы могли как можно быстрее обработать ваш возврат, когда мы его получим. Если вы хотите вернуть товар, запросите RMA . Пожалуйста, укажите как можно больше информации о причине возврата.

Кроме того, вы также можете отправить нам электронное письмо или позвонить нам, чтобы запросить RMA!



Обмен заказа

Мы будем рады помочь вам обменять ваши товары по любой причине в течение 90 дней с даты доставки. Обычно это связано с подбором неправильного размера или цвета. Если вам нужно обменять товар, пожалуйста, запросите RMA, чтобы организовать возврат для возмещения, чтобы можно было разместить новый заказ на обменный товар. Пожалуйста, ознакомьтесь с нашей политикой возврата выше, чтобы узнать, подлежит ли возврату ваш товар. Пожалуйста, напишите нам, если обмен производится из-за ошибки доставки, так как обычно мы можем отправить новый товар сразу с ярлыком возврата.

Все возвраты должны иметь номер подтверждения RMA. Утверждение обычно делается в тот же день.

Не забудьте указать причину возврата. Вы должны войти в систему и запросить RMA . Если у вас нет номера заказа, пожалуйста, , отправьте нам сообщение , и мы сможем ввести ваш запрос RMA.



Плата за пополнение запасов и возврат

По состоянию на декабрь 2012 г. мы не взимаем никаких сборов за пополнение запасов или административных сборов.

Если возврат вызван нашей ошибкой в ​​упаковке, мы также возместим разумную стоимость доставки при получении.

Мы оставляем за собой право исправлять любые ошибки упаковки или дефекты товара.





Светодиоды — SparkFun Learn

Авторы:
Ник Пул, bboyho

Избранное

Любимый

66

Введение

Светодиоды окружают нас повсюду: В наших телефонах, автомобилях и даже домах. Каждый раз, когда загорается что-то электронное, есть большая вероятность, что за этим стоит светодиод. Они бывают самых разных размеров, форм и цветов, но независимо от того, как они выглядят, у них есть одна общая черта: они — бекон электроники. Считается, что они делают любой проект лучше, и их часто добавляют к маловероятным вещам (к всеобщему удовольствию).

Однако, в отличие от бекона, они уже не годятся после того, как их приготовили. Это руководство поможет вам избежать случайных светодиодных барбекю! Впрочем, обо всем по порядку. Что именно — это , этот светодиод, о котором все говорят?

Светодиоды (это «элли-и-ди») — это особый тип диодов, которые преобразуют электрическую энергию в свет. На самом деле, светодиод означает «светоизлучающий диод». (Он делает то, что написано на банке!) И это отражено в сходстве между диодом и светодиодом схематических символов:

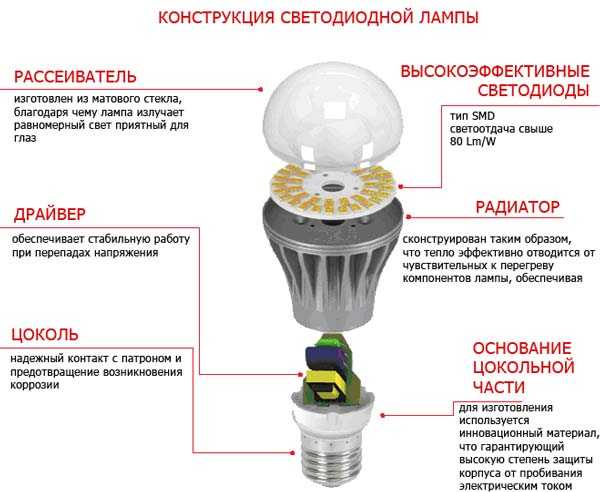

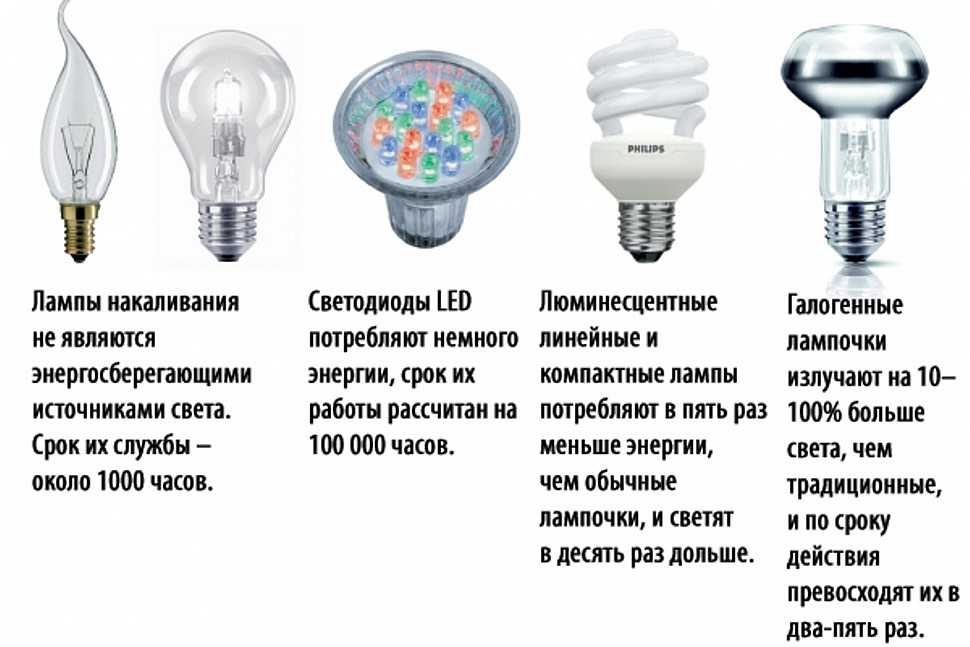

Короче говоря, светодиоды похожи на крошечные лампочки. Тем не менее, светодиоды требуют гораздо меньше энергии для освещения по сравнению с ними. Они также более энергоэффективны, поэтому они не нагреваются, как обычные лампочки (если только вы не накачиваете их энергией). Это делает их идеальными для мобильных устройств и других приложений с низким энергопотреблением. Однако не сбрасывайте их со счетов в мощной игре. Светодиоды высокой интенсивности нашли свое применение в акцентном освещении, прожекторах и даже автомобильных фарах!

Вы уже испытываете тягу? Тяга поставить светодиоды на все подряд? Хорошо, оставайтесь с нами, и мы покажем вам, как!

Рекомендуемая литература

Вот некоторые другие темы, которые будут обсуждаться в этом руководстве. Если вы не знакомы с каким-либо из них, пожалуйста, ознакомьтесь с соответствующим руководством, прежде чем идти дальше.

Что такое цепь?

Каждый электрический проект начинается со схемы. Не знаете, что такое цепь? Мы здесь, чтобы помочь.

Избранное

Любимый

79

Что такое электричество?

Мы можем видеть электричество в действии на наших компьютерах, освещая наши дома, как удары молнии во время грозы, но что это такое? Это не простой вопрос, но этот урок прольет на него свет!

Избранное

Любимый

82

Диоды

Праймер для диодов! Свойства диодов, типы диодов и применение диодов.

Избранное

Любимый

69

Электроэнергия

Обзор электроэнергии, скорость передачи энергии. Мы поговорим об определении мощности, ваттах, уравнениях и номинальных мощностях. 1,21 гигаватт обучающего веселья!

Избранное

Любимый

53

Полярность

Знакомство с полярностью электронных компонентов. Узнайте, что такое полярность, в каких частях она присутствует и как ее определить.

Избранное

Любимый

50

Метрические префиксы и единицы СИ

В этом руководстве объясняется, как использовать и преобразовывать стандартные метрические префиксы.

Избранное

Любимый

22

Рекомендуем к просмотру

Как их использовать

Итак, вы пришли к разумному выводу, что вам нужно поставить светодиоды на все. Мы думали, ты придешь.

Давайте пройдемся по книге правил:

1) Полярность имеет значение

В электронике полярность указывает, является ли компонент схемы симметричным или нет. Светодиоды, будучи диодами, пропускают ток только в одном направлении. А когда нет тока, нет и света. К счастью, это также означает, что вы не сможете сломать светодиод, подключив его наоборот. Скорее просто не получится.

Положительная сторона светодиода называется «анодом» и маркируется более длинным «выводом» или ножкой. Другая, отрицательная сторона светодиода называется катодом . Ток течет от анода к катоду и никогда в обратном направлении. Перевернутый светодиод может препятствовать правильной работе всей цепи, блокируя протекание тока. Так что не волнуйтесь, если добавление светодиода сломает вашу цепь. Попробуйте перевернуть его.

2) Moar Current равен Moar Light

Яркость светодиода напрямую зависит от потребляемого им тока. Это означает две вещи. Во-первых, сверхъяркие светодиоды быстрее разряжают батареи, потому что дополнительная яркость достигается за счет дополнительной потребляемой мощности. Во-вторых, вы можете контролировать яркость светодиода, контролируя величину тока через него. Но создание настроения — не единственная причина сократить потребление тока.

3) Существует такая вещь, как слишком большая мощность

Если вы подключите светодиод напрямую к источнику тока, он попытается рассеять столько энергии, сколько ему разрешено потреблять, и, подобно трагическим героям прошлого, он уничтожить себя. Вот почему важно ограничить величину тока, протекающего через светодиод.

Для этого используем резисторы. Резисторы ограничивают поток электронов в цепи и защищают светодиод от слишком большого тока. Не волнуйтесь, для определения наилучшего номинала резистора требуется лишь немного базовой математики. Вы можете узнать все об этом в примерах применения нашего руководства по резисторам!

Резисторы

1 апреля 2013 г.

Учебное пособие по резисторам. Что такое резистор, как они ведут себя параллельно/последовательно, расшифровка цветовых кодов резисторов и применение резисторов.

Избранное

Любимый

56

Пусть вас не пугает вся эта математика, на самом деле довольно сложно все испортить слишком сильно. В следующем разделе мы рассмотрим, как сделать светодиодную схему без калькулятора.

Светодиоды без математики

Прежде чем мы поговорим о том, как читать техническое описание, давайте подключим несколько светодиодов. В конце концов, это учебник по светодиодам, а не учебник по для чтения .

Это также не учебник по математике, поэтому мы дадим вам несколько практических правил для запуска и работы светодиодов. Как вы, вероятно, поняли из информации в предыдущем разделе, вам понадобится батарея, резистор и светодиод. Мы используем батарею в качестве источника питания, потому что ее легко найти, и она не может обеспечить опасное количество тока.

Базовый шаблон для светодиодной цепи довольно прост, просто соедините батарею, резистор и светодиод последовательно. Как это:

Резистор 330 Ом

Хорошим номиналом резистора для большинства светодиодов является 330 Ом (оранжевый — оранжевый — коричневый). Вы можете использовать информацию из последнего раздела, чтобы помочь вам определить точное значение, которое вам нужно, но это светодиоды без математики . Итак, начните с включения резистора 330 Ом в приведенную выше схему и посмотрите, что произойдет.

Метод проб и ошибок

Интересная особенность резисторов заключается в том, что они рассеивают дополнительную мощность в виде тепла, поэтому, если у вас есть резистор, который нагревается, вам, вероятно, нужно использовать меньшее сопротивление. Однако, если ваш резистор слишком мал, вы рискуете сжечь светодиод! Учитывая, что у вас есть несколько светодиодов и резисторов, вот блок-схема, которая поможет вам спроектировать схему светодиодов методом проб и ошибок:

Броски с батарейкой типа «таблетка»

Еще один способ зажечь светодиод — просто подключить его к батарейке типа «таблетка»! Так как батарейка типа «таблетка» не может обеспечить ток, достаточный для повреждения светодиода, вы можете соединить их напрямую! Просто вставьте батарейку типа «таблетка» CR2032 между выводами светодиода. Длинная ножка светодиода должна касаться стороны батареи, отмеченной знаком «+». Теперь вы можете обмотать все это лентой, добавить магнит и приклеить к чему-либо! Ура метателям!

Конечно, если вы не получаете отличных результатов методом проб и ошибок, вы всегда можете взять свой калькулятор и посчитать. Не волнуйтесь, рассчитать наилучшее значение резистора для вашей схемы несложно. Но прежде чем вы сможете определить оптимальное значение резистора, вам нужно найти оптимальный ток для вашего светодиода. Для этого нам нужно сообщить в таблицу…

Узнать подробности

Не подключайте никакие странные светодиоды в свои цепи, это просто вредно для здоровья. Познакомьтесь с ними первыми. А как лучше читать даташит.

В качестве примера мы рассмотрим техническое описание нашего базового красного 5-мм светодиода.

LED Current

Начиная сверху и спускаясь вниз, первое, с чем мы сталкиваемся, это очаровательный стол:

Ах, да, но что все это значит?

В первой строке таблицы указано, какой ток ваш светодиод сможет непрерывно выдерживать. В этом случае вы можете дать ему 20 мА или меньше, и он будет светить ярче всего при 20 мА. Вторая строка говорит нам, каким должен быть максимальный пиковый ток для коротких импульсов. Этот светодиод может выдерживать короткие скачки до 30 мА, но вы не хотите поддерживать этот ток слишком долго. Это техническое описание даже достаточно полезно, чтобы предложить стабильный диапазон тока (в третьем ряду сверху) 16-18 мА. Это хорошее целевое число, которое поможет вам произвести расчеты резисторов, о которых мы говорили.

Следующие несколько строк менее важны для целей данного руководства. Обратное напряжение — это свойство диода, о котором в большинстве случаев не стоит беспокоиться. Рассеиваемая мощность — это мощность в милливаттах, которую светодиод может использовать до того, как он выйдет из строя. Это должно работать само собой, пока вы держите светодиод в пределах рекомендуемых значений напряжения и тока.

Напряжение светодиодов

Посмотрим, какие еще столы они здесь поставили… Ах!

Полезная табличка! Первая строка сообщает нам, каким будет прямое падение напряжения на светодиоде. Прямое напряжение — это термин, который часто встречается при работе со светодиодами. Это число поможет вам решить, какое напряжение потребуется вашей схеме для питания светодиода. Если у вас есть более одного светодиода, подключенного к одному источнику питания, эти цифры действительно важны, потому что прямое напряжение всех светодиодов, сложенных вместе, не может превышать напряжение питания. Мы поговорим об этом более подробно позже в более подробном разделе этого руководства.

Длина волны светодиода

Во второй строке этой таблицы указана длина волны света. Длина волны — это, по сути, очень точный способ объяснить, какого цвета свет. Это число может немного варьироваться, поэтому в таблице указаны минимум и максимум. В данном случае это от 620 до 625 нм, что находится как раз на нижнем красном конце спектра (от 620 до 750 нм). Опять же, мы рассмотрим длину волны более подробно в более подробном разделе.

Яркость светодиода

Последняя строка (помеченная как «Интенсивность света») показывает, насколько ярким может быть светодиод. Единица mcd, или милликандела — стандартная единица измерения интенсивности источника света. Этот светодиод имеет максимальную интенсивность 200 мкд, что означает, что он достаточно яркий, чтобы привлечь ваше внимание, но не совсем яркий фонарик. При 200 мкд этот светодиод мог бы стать хорошим индикатором.

Угол обзора

Далее у нас есть веерообразный график, представляющий угол обзора светодиода. Различные стили светодиодов будут включать линзы и отражатели, чтобы либо концентрировать большую часть света в одном месте, либо распространять его как можно шире. Некоторые светодиоды подобны прожекторам, испускающим фотоны во всех направлениях; Другие настолько направленны, что вы не можете сказать, что они включены, если не смотрите прямо на них. Чтобы прочитать график, представьте, что светодиод стоит прямо под ним. «Спицы» на графике обозначают угол обзора. Круглые линии представляют интенсивность в процентах от максимальной интенсивности. Этот светодиод имеет довольно узкий угол обзора. Вы можете видеть, что если смотреть прямо вниз на светодиод, он наиболее яркий, потому что при 0 градусах синие линии пересекаются с самым внешним кругом. Чтобы получить угол обзора 50%, угол, при котором интенсивность света вдвое меньше, проследите за кругом 50% вокруг графика, пока он не пересечет синюю линию, затем следуйте по ближайшему выступу, чтобы считать угол. Для этого светодиода угол обзора 50% составляет около 20 градусов.

Размеры

Наконец, механический чертеж. Это изображение содержит все размеры, которые вам понадобятся для установки светодиода в корпус! Обратите внимание, что, как и у большинства светодиодов, у этого есть небольшой фланец внизу. Это удобно, когда вы хотите установить его в панель. Просто просверлите отверстие идеального размера для корпуса светодиода, и фланец предотвратит его падение!

Теперь, когда вы знаете, как расшифровывать данные, давайте посмотрим, какие причудливые светодиоды вы можете встретить в дикой природе…

Типы светодиодов

Поздравляем, вы знаете основы! Может быть, вы даже получили в свои руки несколько светодиодов и начали их освещать, это потрясающе! Как бы вы хотели активизировать свою игру с миганием? Давайте поговорим о том, как сделать что-то необычное за пределами вашего стандартного светодиода.

Крупный план суперяркого 5-мм светодиода Крупный план

Типы светодиодов

Вот другие персонажи.

Светодиоды RGB

Светодиоды RGB (красный-зеленый-синий) на самом деле представляют собой три светодиода в одном! Но это не значит, что он может делать только три цвета. Поскольку красный, зеленый и синий являются аддитивными основными цветами, вы можете контролировать интенсивность каждого из них, чтобы создать любой цвет радуги. Большинство светодиодов RGB имеют четыре контакта: по одному для каждого цвета и общий контакт. У некоторых общий штырек является анодом, а у других катодом.

Светодиод RGB Common Clear Cathode

Светодиоды с интегральными схемами

Циклический режим

Некоторые светодиоды умнее других. Возьмем, к примеру, велосипедный светодиод. Внутри этих светодиодов на самом деле есть интегральная схема, которая позволяет светодиоду мигать без какого-либо внешнего контроллера. Вот крупным планом микросхема (большой черный квадратный чип на кончике наковальни), управляющая цветами.

5-миллиметровый светодиод с медленным циклом крупным планом

Просто включите его и смотрите, как он работает! Они отлично подходят для проектов, где вы хотите немного больше действий, но не имеете места для схемы управления. Есть даже мигающие светодиоды RGB, которые переключаются между тысячами цветов!

Адресные светодиоды

Другие типы светодиодов могут управляться индивидуально. Существуют различные наборы микросхем (WS2812, APA102, UCS1903 и многие другие), используемые для управления отдельными светодиодами, соединенными вместе. Ниже показан крупный план WS2812. Большая квадратная микросхема справа управляет цветами по отдельности.

Адресный WS2812 PTH Close Up

Встроенный резистор

Что это за магия? Светодиод со встроенным резистором? Вот так. Существуют также светодиоды с небольшим токоограничивающим резистором. Если вы внимательно посмотрите на изображение ниже, на штыре есть небольшая черная квадратная микросхема для ограничения тока на этих типах светодиодов.

Светодиод со встроенным резистором Крупный план

Итак, подключите светодиод со встроенным резистором к источнику питания и зажгите его! Мы протестировали эти типы светодиодов при напряжении 3,3 В, 5 В и 9 В.

Сверхяркий зеленый светодиод со встроенным резистором с питанием

Примечание: В техническом описании светодиодов со встроенным резистором указано, что рекомендуемое прямое напряжение составляет около 5 В. Тестирование одного на 5 В, он потребляет около 18 мА. Стресс-тестирование с 9V аккумулятор, он тянет около 30мА. Вероятно, это верхний предел входного напряжения. Использование более высокого напряжения может сократить срок службы светодиода. При напряжении около 16 В в наших стресс-тестах светодиод перегорел.

Корпуса для поверхностного монтажа (SMD)

Светодиоды SMD представляют собой не столько определенный вид светодиодов, сколько тип упаковки. По мере того, как электроника становится все меньше и меньше, производители придумали, как втиснуть больше компонентов в меньшее пространство. Детали SMD (Surface Mount Device) представляют собой крошечные версии своих стандартных аналогов. Вот крупный план адресуемого светодиода WS2812B, упакованного в небольшой корпус 5050.

Адресный WS2812B Крупный план

SMD-светодиоды бывают нескольких размеров, от довольно больших до размеров меньше рисового зерна! Поскольку они такие маленькие и имеют подушечки вместо ножек, с ними не так просто работать, но если у вас мало места, они могут быть именно тем, что прописал доктор.

Пакет WS2812B-5050 Пакет APA102-2020

9Светодиоды 0002 SMD также упрощают и ускоряют установку большого количества светодиодов на печатные платы и полосы для машин . Вы, вероятно, не стали бы вручную припаивать все эти компоненты вручную.

Крупный план адресной светодиодной матрицы 8×32 (WS2812-5050) Адресная светодиодная лента 5M (APA102-5050) с питанием

High Power

Мощные светодиоды таких производителей, как Luxeon и CREE, невероятно яркие. Они ярче, чем суперяркие! Как правило, светодиод считается высокомощным, если он может рассеивать мощность 1 Вт или более. Это причудливые светодиоды, которые вы найдете в действительно хороших фонариках. Массивы из них можно построить даже для прожекторов и автомобильных фар. Поскольку через светодиод проходит так много энергии, для них часто требуются радиаторы. Радиатор — это, по сути, кусок теплопроводного металла с большой площадью поверхности, задачей которого является передача как можно большего количества отработанного тепла в окружающий воздух. В конструкцию некоторых разделительных досок, таких как показанная ниже, может быть встроено некоторое рассеивание тепла.

Мощный RGB-светодиод Алюминиевая задняя панель для некоторого рассеивания тепла

Мощные светодиоды могут генерировать столько отработанного тепла, что могут повредить себя без надлежащего охлаждения. Не позволяйте термину «отработанное тепло» обмануть вас, эти устройства по-прежнему невероятно эффективны по сравнению с обычными лампочками. Для управления можно использовать драйвер светодиода постоянного тока.

Специальные светодиоды

Существуют даже светодиоды, излучающие свет за пределами обычного видимого спектра. Например, вы, вероятно, используете инфракрасные светодиоды каждый день. Они используются в таких вещах, как пульты от телевизора, для отправки небольших фрагментов информации в виде невидимого света! Они могут выглядеть как стандартные светодиоды, поэтому их будет трудно отличить от обычных светодиодов.

ИК-светодиод

На противоположном конце спектра также можно найти ультрафиолетовые светодиоды. Ультрафиолетовые светодиоды заставят некоторые материалы флуоресцировать, как черный свет! Они также используются для дезинфекции поверхностей, поскольку многие бактерии чувствительны к ультрафиолетовому излучению. Они также могут быть использованы для обнаружения подделок (купюры, кредитные карты, документы и т. д.), солнечных ожогов, список можно продолжить. Пожалуйста, надевайте защитные очки при использовании этих светодиодов.

УФ-светодиод Проверяем банкноту США

Другие светодиоды

Имея в вашем распоряжении такие причудливые светодиоды, нет оправдания тому, чтобы оставить что-либо неосвещенным. Однако, если ваша жажда знаний о светодиодах не утолена, тогда читайте дальше, и мы подробно рассмотрим светодиоды, цвет и силу света!

Углубление

Итак, вы закончили со светодиодами 101 и хотите большего? О, не волнуйтесь, у нас есть еще. Давайте начнем с науки о том, что заставляет светодиоды тикать… э-э… мигать. Мы уже упоминали, что светодиоды — это особый вид диодов, но давайте немного углубимся в то, что именно это означает:

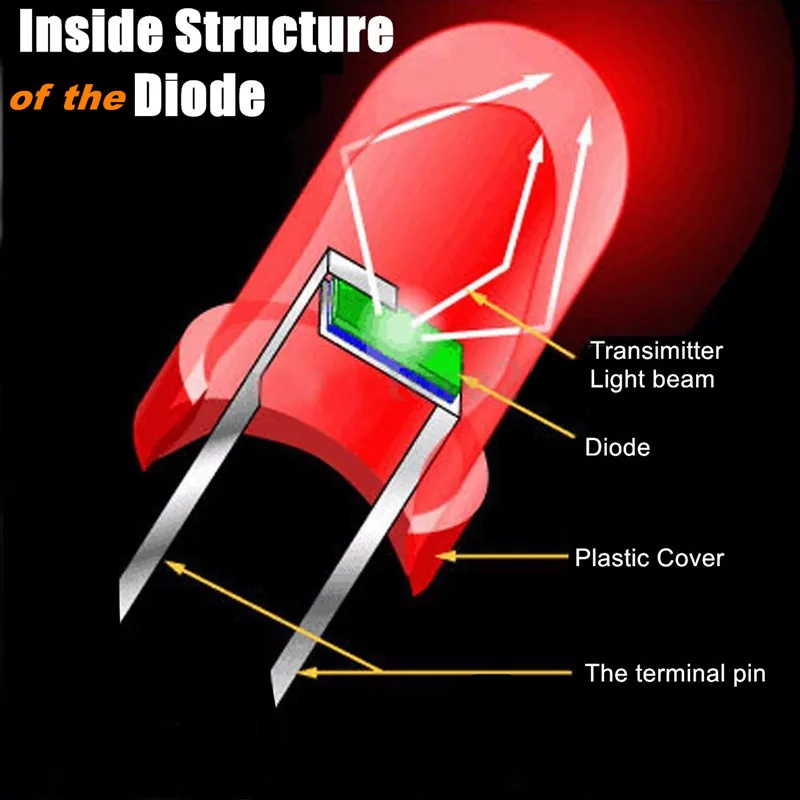

То, что мы называем светодиодом, на самом деле представляет собой светодиод и упаковку вместе, но сам светодиод на самом деле крошечный! Это чип полупроводникового материала, легированный примесями, которые создают границу для носителей заряда. Когда ток течет в полупроводник, он перескакивает с одной стороны этой границы на другую, высвобождая при этом энергию. В большинстве диодов эта энергия уходит в виде тепла, но в светодиодах эта энергия рассеивается в виде света!

Длина волны света и, следовательно, цвет зависят от типа полупроводникового материала, из которого изготовлен диод. Это связано с тем, что структура энергетических зон полупроводников различается между материалами, поэтому фотоны излучаются с разными частотами. Вот таблица распространенных светодиодных полупроводников по частоте:

Усеченная таблица полупроводниковых материалов по цветам. Полная таблица доступна в статье Википедии для «LED»

В то время как длина волны света зависит от ширины запрещенной зоны полупроводника, интенсивность зависит от количества энергии, проходящей через диод. Мы немного говорили об интенсивности света в предыдущем разделе, но это больше, чем просто числовое значение того, насколько ярко что-то выглядит.

Единица измерения силы света называется кандела, хотя, когда вы говорите об интенсивности одного светодиода, вы обычно находитесь в диапазоне милликандела. Что интересно в этой единице, так это то, что на самом деле это не мера количества световой энергии, а фактическая мера «яркости». Это достигается путем взятия мощности, излучаемой в определенном направлении, и взвешивания этого числа с помощью функции светимости света. Человеческий глаз более чувствителен к некоторым длинам волн света, чем к другим, и функция светимости представляет собой стандартизированную модель, учитывающую эту чувствительность.

Сила света светодиодов может составлять от десятков до десятков тысяч милликандела. Индикатор питания на вашем телевизоре, вероятно, составляет около 100 мкд, тогда как у хорошего фонарика может быть 20 000 мкд. Смотреть прямо на что-то более яркое, чем несколько тысяч милликандел, может быть болезненно; не пытайтесь.

Прямое падение напряжения

О, я также обещал, что мы поговорим о концепции прямого падения напряжения. Помните, когда мы смотрели техническое описание, я упомянул, что прямое напряжение всех ваших светодиодов, сложенных вместе, не может превышать напряжение вашей системы? Это связано с тем, что каждый компонент в вашей схеме должен иметь разделяет напряжение, и количество напряжения, которое каждая часть использует вместе, всегда будет равно доступному количеству. Это называется законом напряжения Кирхгофа. Таким образом, если у вас есть источник питания 5 В, и каждый из ваших светодиодов имеет прямое падение напряжения 2,4 В, вы не сможете питать более двух одновременно.

Законы Кирхгофа также пригодятся, когда вы хотите приблизить напряжение на данной части на основе прямого напряжения других частей. Например, в примере, который я только что привел, есть источник питания 5 В и 2 светодиода с прямым падением напряжения 2,4 В каждый. Конечно, мы хотели бы включить токоограничивающий резистор, верно? Как узнать напряжение на этом резисторе? Это просто:

5 (напряжение системы) = 2,4 (светодиод 1) + 2,4 (светодиод 2) + резистор

5 = 4,8 + Резистор

Резистор = 5 — 4,8

Резистор = 0,2

Итак, на резисторе 0,2 В! Это упрощенный пример, и это не всегда так просто, но, надеюсь, это даст вам представление о важности прямого падения напряжения. Используя значение напряжения, которое вы получаете из законов Кирхгофа, вы также можете делать такие вещи, как определение тока через компонент с помощью закона Ома. короче , вы хотите, чтобы напряжение вашей системы было равно ожидаемому прямому напряжению компонентов вашей комбинированной схемы.

Расчет токоограничивающих резисторов

Если вам нужно рассчитать точное значение токоограничивающего резистора, включенного последовательно со светодиодом, ознакомьтесь с одним из примеров приложений в руководстве по резисторам для получения дополнительной информации.


Ресурсы и продолжение

Вы сделали это! Вы знаете почти все… о светодиодах. Теперь иди и ставь светодиоды на все, что угодно! А теперь… драматическая реконструкция светодиода без токоограничивающего резистора, перегруженного и перегоревшего:

Да… не впечатляет.

Если вы хотите узнать больше о некоторых темах, связанных со светодиодами, посетите эти другие учебные пособия:

Легкий

Light — полезный инструмент для инженера-электрика. Понимание того, как свет связан с электроникой, является фундаментальным навыком для многих проектов.

Избранное

Любимый

23

ИК-связь

В этом руководстве объясняется, как работает обычная инфракрасная (ИК) связь, а также показано, как настроить простой ИК-передатчик и приемник с помощью Arduino.

Избранное

Любимый

41

Цилиндр Das Blinken

Цилиндр, украшенный светодиодными лентами, станет отличным свадебным подарком.

Избранное

Любимый

1

Как делают светодиоды

Мы совершаем экскурсию по производителю светодиодов и узнаем, как производятся светодиоды PTH 5 мм для SparkFun.

Избранное

Любимый

18

MAX30105 Руководство по подключению датчика частиц и пульсового кислорода

Датчик частиц SparkFun MAX30105 — это гибкий и мощный датчик, позволяющий определять расстояние, частоту сердечных сокращений, обнаружение частиц и даже моргание глаз. Приготовься. Установлен. Светить!

Избранное

Любимый

9

LP55231 Направляющая для подключения коммутационной платы

Познакомьтесь с 9-канальным драйвером светодиодов LP55231 и узнайте, как настраивать и программировать эту удивительно гибкую ИС.

Избранное

Любимый

1

Светодиодная хрустальная корона богини

Следуйте этому руководству, чтобы сделать свою собственную кристальную корону богини со светодиодами!

Избранное

Любимый

6

Носимая светодиодная танцевальная привязь с управлением движением

Управление светодиодами на основе вашего движения с помощью акселерометра! Заставьте ваши светодиоды дышать, постепенно вспыхивая и гаснув, когда вы лежите на полу, выключайте светодиоды, когда двигаетесь в свою сторону, или заставляйте светодиоды мигать в стойке на голове!

Избранное

Любимый

3



Хотите узнать больше о светодиодах?

См. нашу страницу LED , где вы найдете все, что вам нужно знать, чтобы начать использовать эти компоненты в своем проекте.

Отведи меня туда!



Или посмотрите некоторые из следующих сообщений в блоге:

Гонка на дно: светодиодные лампы и DFM

11 мая 2015 г.

Избранное

Любимый

7

T³: Приключения с УФ-светодиодами, фотоинициаторами и гель-лаком для ногтей

19 апреля 2016 г.

Избранное

Любимый

0

T³: Использование светодиодов в качестве датчиков освещенности

9 августа 2016 г.

Избранное

Любимый

2

Распечатанные на 3D-принтере руки-помощники

16 апреля 2018 г.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
