Дифавтомат срабатывает без нагрузки: Почему выбивает дифавтомат при включении

Содержание

Дифференциальный автомат: все плюсы и минусы

Дифавтомат (дифференциальный автомат) широко используется при производстве электромонтажа. Данное приспособление способно защитить не только живой организм, но и всю электрическую систему от повышенной нагрузки, при утечке электротока, а также от короткого замыкания. Приспособление сочетает функции двух приборов: автоматического выключателя и УЗО.

Дифференциальный автомат

Дифавтоматы используются в электросетях переменного тока, имеющих одну или три фазы. Такие устройства содействуют увеличению уровня надежности во время непрерывной эксплуатации электрооборудования. К тому же дифавтомат способен предотвратить пожар, спровоцированный возгоранием изоляционного слоя токоведущих элементов электроприборов.

Как устроен дифференциальный автомат

Дифавтомат состоит из рабочей и защитной частей. Первая включает в себя автомат. В нем заключены: система расцепления и рейка, которая сбрасывает выключатель. В зависимости от типа устройства есть двухполюсные и четырехполюсные УЗО. Система расцепления имеет два расцепителя:

электромагнитный – выключает электролинию при появлении в сети короткого замыкания;
тепловой – отключает электролинию в случае образования высокой нагрузки.

Вторая часть дифавтомата включает модуль дифференциальной защиты. Он способен обнаружить утекающий ток. К тому же данный элемент преобразует ток в механическое воздействие. При этом рейка сброса отключает выключатель.

Основой конструкции дифавтомата является трансформатор, который обнаруживает остаточный ток.

Плюсы и минусы

Преимуществом дифавтомата в первую очередь является небольшой размер прибора. Он занимает немного места в электрическом щитке. При таких габаритах появляется возможность установить электрический щит меньшего размера.

Современный дифавтомат

Процесс подключения дифавтомата менее затратный и трудоемкий. Установка прибора не займет много времени. Кроме этого это устройство не требует дополнительных приборов для его применения, поэтому при замене необходим только один дифавтомат.

До недавнего времени минусом дифавтомата являлось трудность выявления неисправности при срабатывании. Современные производители оснастили приспособление сигнальными флажками. При этом возможно определить участок схемы, где возникла неисправность.

При срабатывании прибора очень трудно понять причину срабатывания, так как их может быть несколько. То ли он сработал на утечку тока, то ли от перенапряжения, а может от возникновения в сети короткого замыкания. Это также является недостатком данного прибора.

Дифавтомат электронного типа имеет изъян: при обрыве нулевого проводника фазный провод находится под напряжением, что может привести к поражению человека электротоком. Устройство электромеханического типа не имеет такого отрицательного момента, и работоспособность его остается на прежнем уровне. Однако эти типы приборов дорого стоят в отличие от электронных.

Технические характеристики

Основной технической характеристикой дифференциального автомата является величина номинального тока. Данный показатель нормированный, и соответствует 6А, 10А, 16А, 25А, 50А. При нанесении данной маркировки на защитный прибор это значение указывается совместно с показателем быстродействия, которые отображаются символами: В, С, D.

Качественный дифавтомат

К следующей характеристике относится ток отключения напряжения. Практически для всех моделей эти параметры соответствуют: 10мА, 30мА, 100мА, 300мА, 500мА.

В характеристиках прибора указывается номинальное напряжение. Оно может быть 220В в однофазной сети и 380 в трехфазных электролиниях.

Величина тока утечки и селективность являются характеристиками данного приспособления. В соответствии с этим показателем приборы могут иметь такие обозначения: А – приборы, которые срабатывают на утечку тока переменного параметра; АС – устройства, срабатывающие на утечку тока, имеющего постоянную величину; В – приспособления, отключающиеся при создании двух вышеперечисленных обстоятельств.

Далее указывается тип встроенного УЗО. На поверхности устройства данный параметр обозначается в буквенном выражении или в виде рисунка.

Так как в основу дифавтомата входит встроенное УЗО, то принцип селективности в данном приборе также существует. Этот принцип заключается во временном отрезке задержки срабатывания. То есть защитный прибор, который ближе всех расположен к электросчетчику, должен иметь наибольшее время задержки отключения.

В соответствии с этим устройства имеют маркировку с буквой S, что обозначает задержку отключения в 200-300мс, или с буквой G – 60-80мс.

Дифференциальный автомат: причины срабатывания

Иногда после установки дифавтомата возникают частые срабатывания. Это случается ввиду некоторых причин:

При монтаже двух дифавтоматов спутаны нейтральные провода. В такой ситуации при включении кнопки тестирования не возникнет никаких причин для переживаний. Значит, кнопка сработает. Хотя в результате его использования в работе, он сразу отключится.
Нейтральный проводник, идущий от выхода прибора, подсоединили к нулевой шине. В таком случае правильным будет подключение его к потребителю электроэнергии. При включении дифавтомата в работу, он также сработает. Следовательно, кнопка Тест не исправна.
Провод защитного заземления и ноль соединены. В данном случае прибор просто не включится.
При существовании двух дифавтоматов, нейтральные провода объединены в схеме. Все два автомата будут включаться, кнопка Тест мгновенно отключается, при подаче нагрузки автоматы сразу отключаются.
При установке дифавтомата неправильно подсоединили нулевой проводник. Провод, соответствующий нолю должен подключаться сверху, путем подсоединения к гнезду с буквой N, а отходящая нейтраль идет уже напрямую к потребителю. Вести себя автомат будет, так же как и в предыдущем случае.

Причиной отключения может стать ситуация когда нулевой проводник идет не от защитного устройства, а от нулевой шины. При этом дифференциальный автомат не будет включаться.

УЗО и дифавтомат в чем разница

Администрация2022-01-31T22:15:14+03:00

Статьи
Диф. автомат, УЗО
0 Комментариев

Использование электроэнергии всегда сопряжено с риском поражения электрическим током или в аварийных ситуациях электричество может оказаться причиной возникновения пожара. Не случайно вопрос электробезопасности при создании или реорганизации электрических сетей всегда стоит на первом месте.

Нам наверняка встречались такие термины, как автоматический выключатель (АВ), устройство защитного отключения (УЗО) и дифавтомат, устройство и назначение которых знакомо каждому электрику. Для обывателя эти приборы оказываются загадкой, в лучшем случае он может догадываться, что речь идет о безопасности, но так ли безопасен дилетантизм в вопросах электробезопасности.

Автоматическому выключателю доверена защита от перегрузок электропроводки и коротких замыканий, но он не защищает человека от поражений электрическим током при случайном прикосновении токоведущих проводников. УЗО срабатывает под воздействием дифференциальных токов (несовпадения величин тока фазных и нулевых проводов) в случаях, когда изоляция проводки имеет утечки, таким образом, оно защищает человека от электротравм и электрическую проводку от возможных возгораний при токах утечки, но абсолютно не реагирует на токи перегрузок и коротких замыканий.

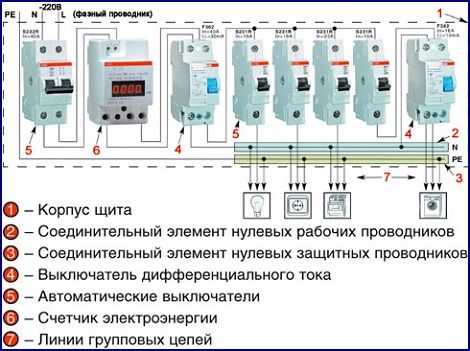

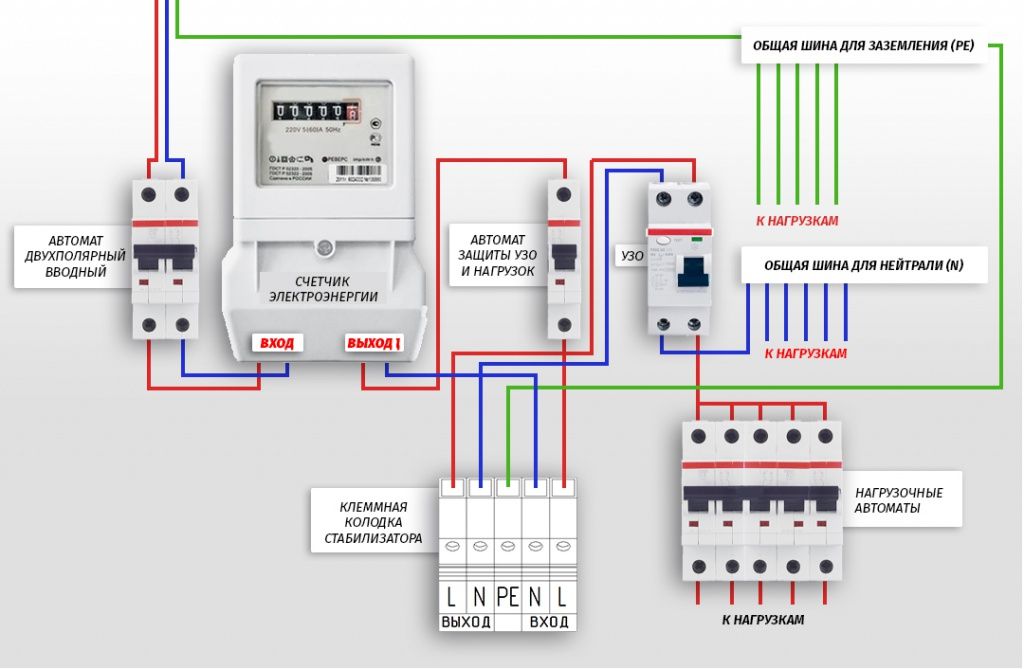

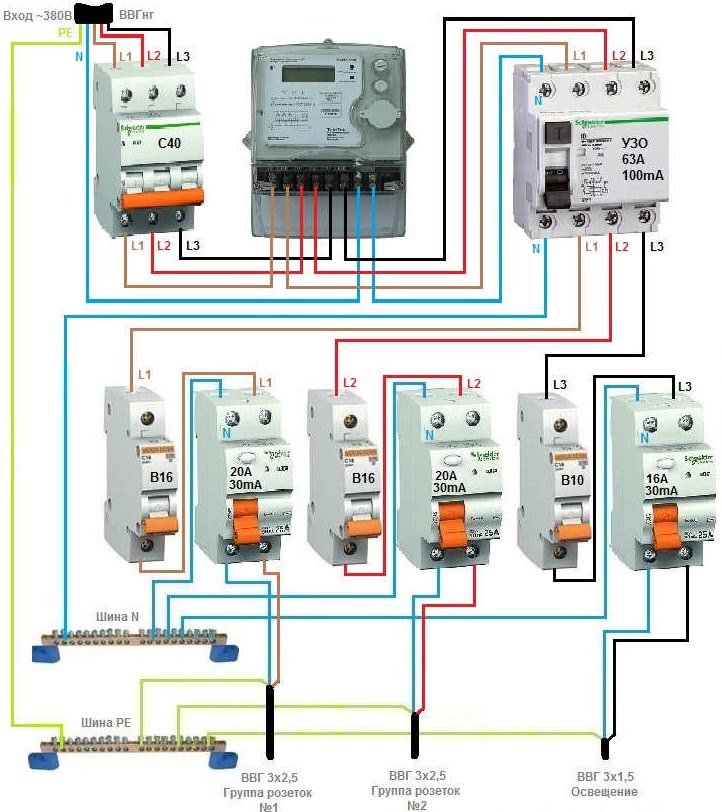

Полагая, что полностью защищен, человек, установивший УЗО или АВ, подвергает себя и близких серьезной опасности – эти приборы используются только в паре, при последовательном включении, такой тандем обладает защитным отключением во всех вышеупомянутых ситуациях, причем устанавливать автоматический выключатель следует на входе, а УЗО следом, ближе к нагрузке.

Альтернативным решением проблемы защиты считается применение дифференциальных автоматов, приборов объединяющих в себе функции автоматических выключателей и устройств защитного отключения. Так же как и УЗО диф. автоматы реагируют на утечку токов, в случае превышения номинальных токов сработает тепловой расцепитель, а при замыкании фазы на ноль электромагнитный расцепитель практически мгновенно отключит нагрузку.

В чем отличия применения приборов

В принципе мы определились с главным отличием:

УЗО срабатывает по току утечки который не должен превышать 30 мА для защиты человека и 0.5 А для противопожарной защиты;

дифавтомат защищает не только в случаях утечек, он обеспечивает надежную защиту также при перегрузках и коротких замыканиях в сети.

Невольно напрашивается вывод, что подключения дифавтоматов выгоднее, чем использовать связку УЗО + АВ, но так ли это на самом деле, попробуем разобраться.
Сначала о сходствах. Оба прибора устанавливаются в электрическом щитке на DIN рейку и внешне очень похожи друг на друга, поэтому отличить УЗО или как его еще называют выключатель дифференциальный (ВД) от автоматического выключателя дифференциального тока (АВДТ) – второе название дифавтомата, проще по внешним признакам на лицевой панели:

маркировке, надписям, аббревиатуре;

функциональной схеме дифавтомата.

Однако почему, невзирая на универсальность АВДТ им продолжают противопоставлять последовательные схемы подключения ВД и АВ?

Прежде всего, вопрос стоимости – дифавтоматы дороже УЗО и даже если рассматривать полный комплект защиты вместе с автоматом, цена обеих приборов будет ниже.

Ремонтопригодность, в отличие от дифференциального автомата, использование защитной пары точно укажет причину аварийного срабатывания: утечки или перегрузки.

С точки зрения компактности АВДТ в более выгодном положении, поскольку занимает в полтора раза меньше места, нежели УЗО с автоматом, для маленьких щитков это актуально.

Подключением дифавтомат тоже в выгодном положении, отпадает необходимость выбора, какой из двух приборов включать первым.

Как видим, оба варианта защиты имеют право на существование, какой из них выбирать, каждый определяет для себя самостоятельно.

Разница в маркировке

Если необходимо быстро определить, дифавтомат или УЗО перед вами, то необходимо обратить внимание на маркировку, на диф. автомате рядом с номинальным током стоит какая например буква С или В, что указывает на категорию расцепителя, если же стоит маркировка с указанием ампер (буква А), то это однозначно УЗО. Ниже на фото видно, в верхнем ряду установлены именно диф. автоматы, а в нижнем ряду УЗО.
