Какой диаметр кабеля 25мм2? – Обзоры Вики

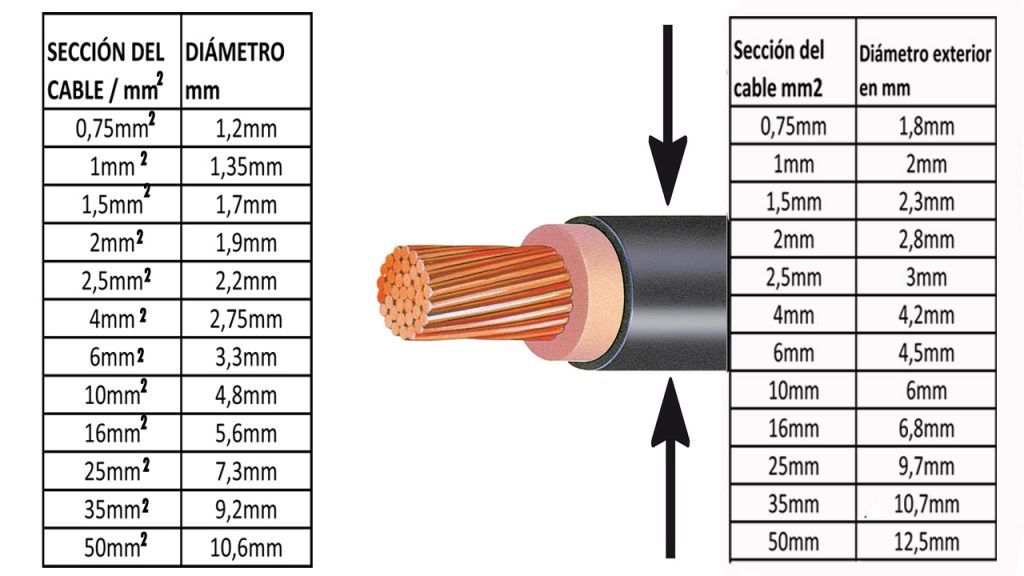

ВЕС КАБЕЛЯ И ГАБАРИТНЫЕ РАЗМЕРЫ
Номинальный диаметр, мм | Приблизительный вес кг / 100 м | |
---|---|---|
16mm2 | 9.1 | 21 |
25mm2 | 10.6 | 30 |
35mm2 | 11.6 | 40 |
50mm2 | 13 | 52 |
Точно так же, что такое CSA кабеля? Как указано, CSA означает площадь поперечного сечения. для одножильного провода можно провести прямое измерение, чтобы найти его по диаметру провода; Диаметр в квадрате X Pi, деленный на 4; реальный. поэтому, если у вас есть нониус/микрометр для измерения диаметра.
В чем разница между мм и мм2? Число квадратных миллиметров 0.79 мм2, кв. мм преобразуется в 1∅1мм, один круг диаметром один миллиметр. Это РАВНОЕ значение площади 1 круга диаметром один миллиметр. но в квадратных миллиметрах единица площади альтернатива.
Что означает кабель MM2? Площадь поперечного сечения проводника – иногда называемый «размером кабеля». Указанный в мм², он описывает общую площадь поперечного сечения медного проводника. Кабель будет иметь сечение 1 мм², 2 мм², 4 мм² и т. д. и может быть записано как 1 мм, 2 мм, 4 мм. Это не диаметр кабеля.
Во-вторых, какой диаметр кабеля 16 мм? 16-миллиметровый одножильный кабель H07RN-F представляет собой электрический кабель с резиновой внешней оболочкой, что делает его очень гибким и адаптируемым к любым требованиям. Размер 16 мм относится к диаметру поперечного сечения жилы, общий диаметр кабеля 11.35мм.
Как рассчитать размер кабеля?
Ток полной нагрузки = ( Киловольт-ампер 1000) / (1.732 Напряжение): ток полной нагрузки = (100 1000) / (1.732 415) = 139 ампер.
…
Выберем 3.5-жильный кабель 95 кв. Мм для одиночной прокладки, мощность короткого замыкания = 8.2 кА.
- Допустимая сила тока кабеля сечением 95 кв.мм составляет 200 Ампер, …
- Суммарный ток ухудшения характеристик кабеля 70 кв. мм = 200 0.93 = 187 ампер.
тогда как рассчитать падение напряжения? Чтобы рассчитать падение напряжения:
- Умножьте ток в амперах на длину цепи в футах, чтобы получить ампер-фут. Длина цепи — это расстояние от исходной точки до конца цепи с нагрузкой.
- Разделите на 100.
- Умножьте на соответствующее значение падения напряжения в таблицах. Результат — падение напряжения.
Как рассчитать диаметр кабеля А? Разделите длину окружности проводов на 3.14., или Пи Формула для вычисления диаметра из окружности: длина окружности, деленная на Пи, равна диаметру, или С ÷ ? = D. Используйте 3.14 как близкий эквивалент Пи для преобразования.
Какова ширина 3 мм в дюймах?
3мм = почти 1 / 8 inch.
Сколько см в см2? Калькулятор квадратных сантиметров в сантиметры
1 см 2 = | 1 сантиметр | 1 см 2 |
---|---|---|
10 см 2 = | 3. 1623 сантиметр | 100 см 2 |
11 см 2 = | 3.3166 сантиметр | 121 см 2 |
12 см 2 = | 3.4641 сантиметр | 144 см 2 |
13 см 2 = | 3.6056 сантиметр | 169 см 2 |
Как перевести мм2 в мм3?
Какая толщина кабеля 25мм2? Описание
Размер кабеля | 25.0mm² |
---|---|
Максимальное сопротивление проводника (Ом/км) | 0.85 Ом/км |
Внешний диаметр кабеля (мм) | 10.35 — 10.65 мм² |
Минимальная толщина изоляции (мм) | 1. 25мм |
Тип изоляции | Мягкий ПВХ согласно IEC 60332-1 |
Используется ли AWG в Европе?
Насколько я знаю, Европа (или почти весь мир, кроме США/возможно, Канады) использует площадь поперечного сечения провода в квадратных миллиметрах в качестве стандарта для размера провода. AWG используется в Северной Америке, на Филиппинах, Гуаме, Пуэрто-Рико, в некоторых странах Карибского бассейна и т. д.
Для чего используется кабель 4 мм?
провод 4мм есть кондиционер, кухня и другая мощная техника. Величина площади поперечного сечения провода указывает на способность провода проводить ток.
Какой диаметр кабеля 10мм? Номинальная площадь поперечного сечения 10 мм. 19.5мм общий диаметр кабеля.
Что такое провод сечением 4 кв мм? HAVELLS PVC, FR PVC 4 кв/мм Черный провод 90 м (черный)
Номинальная площадь проводника | 4 кв/мм |
---|---|
Класс напряжения | 1100 V |
Длина | 90 m |
Общий диаметр | 4. 1 мм |
Толщина изоляции | 0.8 мм |
Какую нагрузку может выдержать провод площадью 1 кв. мм?
Допустимая нагрузка по току: 11 A Электрический провод Finolex площадью 1.0 кв. мм
Бренд | Финолекс |
---|---|
Текущая грузоподъемность | 11 |
цвет | Красный, желтый |
Изоляционный материал | ПВХ |
Тип упаковки | Картонная Коробка |
В чем смысл 3.5-жильного кабеля? 3.5 основные средства три и половина ядра. Всего 3 полноразмерных провода на три фазы (RYB). Четвертая половина размера для нейтральной. Ток в нейтрали, как правило, низкий в трехфазной сбалансированной системе, где нагрузка в основном трехфазная. Таким образом, 3 ядра будут нести больше тока, чем 5 ядра.
Как рассчитать текущий размер кабеля?
А = √(я 2 т)/к
- А — минимальный размер кабеля.
- I — ток короткого замыкания.
- t – время короткого замыкания.
- k – постоянная температура короткого замыкания.
Как рассчитать напряжение? Закон Ома и мощность
- Чтобы найти напряжение, (В) [V = I x R] V (вольт) = I (амперы) x R (Ω)
- Чтобы найти ток, (I) [I = V ÷ R] I (амперы) = V (вольт) ÷ R (Ω)
- Чтобы найти сопротивление, (R) [R = V ÷ I] R (Ω) = V (вольт) ÷ I (амперы)
- Чтобы найти мощность (P) [P = V x I] P (Вт) = V (вольты) x I (амперы)
Как рассчитать мощность в цепи?
Электрическая мощность есть произведение напряжения и силы тока. Р=VXI. Р = VXI .
Падение напряжения равно напряжению? напряжение, «падение напряжения» означает вычитая (поглощает, расходует, «ворует»…) … Если мы рассматриваем напряжение на элементе, «напряжение» означает «собственное напряжение» (созданное элементом), а «падение напряжения» означает какое-то «чужое напряжение» (созданное элементом). внешний источник).
Как определить сечение провода или жил кабеля: 7 способов
При монтаже электропроводки необходимо следить за тем, чтобы реальное сечение проводника соответствовало заложенному в проекте, так как этот параметр определяет сопротивление электрическому току, а при несоответствии возникнет перегрев и угроза возгорания. На практике встречаются такие ситуации, когда приобретенный провод вообще не маркирован или у электромонтажника возникают сомнения по поводу соответствия заявленных характеристик фактическим. В таком случае нужно знать, как определить сечение провода на месте проведения работ.
Почему возникает несоответствие?
Несмотря на то, что в условиях современной конкуренции производители всеми силами стремятся не упустить своих клиентов, некоторые из них берутся за надувательство. Для этого они экономят металл за счет уменьшения диаметра. Достаточно убрать всего лишь пару квадратных миллиметров, и на сотнях километров кабеля это окупиться значительным снижением себестоимости.
А потом и покупателю цену снизят, и сами останутся довольными. Но вот потребитель, в конечном итоге, подводит себя под угрозу из-за того, что сопротивление проводника гораздо ниже заявленного. И в месте прокладки такого провода возникает вероятность возгорания.
Способы определения сечения провода пошагово
Существует несколько способов для измерения сечения по диаметру жилы. Если провод одножильный, то замеры будут производиться сразу на нем, а вот из бухты кабеля необходимо выпутать один проводник. После этого его очищают от изоляции, чтобы остался только металл.
Рис. 1. Удаление изоляции с провода
Чтобы вычислить площадь круга через величину радиуса, применяется расчет по формуле: S = π × R2, где:
- π – константа равная 3,14;
- R – радиус окружности.
Но, в связи с тем, что с практической точки зрения гораздо проще вычислить диаметр, равный двум радиусам, формула расчета примет такой вид: S = π × (D/2)2.
Рис. 2. Диаметр провода
В зависимости от способов замеров диаметра выделяют несколько методов вычисления сечения провода и жил кабеля. Рассмотрим их.
По диаметру с помощью штангенциркуля или микрометра
Наиболее актуальным вариантом, чтобы измерить диаметр являются такие приборы, как штангенциркуль и микрометр. Данные устройства позволяют измерить диаметр максимально точно. Для этого вам понадобится провод и микрометр
Рис. 3: Провод и микрометр
Рассмотрите пример определения сечения для одножильного провода (рисунок 4).
Рис. 4. Измерение микрометром
Для этого фиксатор Б переводится в открытое положение. Ручка микрометра откручивается на такое расстояние, чтобы провод легко поместился в пространстве между щупами А. Затем при помощи ручки Г прибор закручивается до срабатывания трещотки. После этого фиксируются показания по всем трем шкалам в точке В.
В данном примере диаметр составляет 1,4 мм, следовательно, чтобы вычислить сечение, необходимо S = 3,14 × 1,4 × 1,4 / 4 = 1,53 мм2. Такую же процедуру определения сечения можно произвести, используя штангенциркуль.
Преимуществом такого метода является возможность измерить любой проводник круглого сечения, даже если он уже установлен и эксплуатируется для питания какого-либо электрического прибора. Основной недостаток метода – это высокая стоимость приспособлений, естественно, что приобретать их для пары замеров совершенно нецелесообразно.
По диаметру с помощью карандаша или ручки
Данный способ определения сечения основан на том факте, что по всей длине у провода одинаковый диаметр. Возьмите обычный карандаш, ручку или фломастер, на который намотайте провод по спирали. Чтобы исключить толщину изоляции, ее необходимо срезать по всей длине. Кольца должны располагаться максимально плотно, чем больше пространство между кольцами, тем ниже точность.
Рис. 5: Определение сечения карандашом
Так как все провода имеют одинаковую толщину, то для определения диаметра медных проводов, измерьте длину всей намотки и разделите на количество витков. В данном примере D = 15 мм / 15 витков = 1 мм, соответственно, используя ту же формулу расчета, получим сечение S = 3,14 × 1 × 1 / 4 = 0,78 мм2. Заметьте, чем больше витков вы сделаете, тем более точно определите сечение.
Стоит отметить, что преимущество такого метода в том, что для определения сечения можно использовать только подручные средства. Недостаток – низкая точность и возможность намотки только тонких проводников. В примере использовался относительно тонкий провод, но расстояние между витками уже просматривается. Из-за чего точность оставляет желать лучшего, разумеется, что алюминиевую проволоку таким способом согнуть не удастся.
По диаметру с помощью линейки
Сразу оговоримся, что для измерения линейкой можно брать только относительно толстый провод, чем меньше толщина, тем ниже точность. Диаметр жилки при этом может определяться ниткой или бумагой, второй вариант является наиболее предпочтительным, так как дает большую точность.
Рис. 6: Подготовка бумаги для замера
Оторвите небольшую полоску и загните ее с одной стороны. Предпочтительнее более тонкая бумага, поэтому не нужно складывать листок в несколько раз.
Рисунок 7: Обматывание бумагой провода
Затем бумагу прикладывают к проводу и заворачивают по окружности до соприкосновения полоски. В месте соприкосновения ее загибают второй раз и прикладывают к линейке для измерения.
Рисунок 8: измерение при помощи линейки
Через полученную длину окружности L находят диаметр жилки D = L / 2 π, а расчет сечения выполняется как показывалось ранее. Данный метод определения сечения хорошо подходит для крупных алюминиевых жил. Но точность в этом методе наиболее низкая.
По диаметру с помощью готовых таблиц
Этот метод подходит для проводов стандартного сечения. К примеру, вы уже определили диаметр по одному из вышеприведенных методов. После чего вы используете таблицу для определения сечения.
Таблица 1: определение сечения через диаметр провода
|
К примеру, если у вас диаметр получился 1,8 мм, то это значит, что сечение по таблице будет равно 2,5 мм2.
По мощности или току
Если известна проводящая способность жилы, то с ее помощью можно определить сечение. Для этого понадобится один из параметров токопроводящей жилы – ток или мощность. Тоже можно сделать, если вы сможете рассчитать нагрузку. После чего из нижеприведенных таблиц необходимо выбрать соответствующий вариант. Но при этом необходимо учитывать алюминиевыми или медными жилами выполнен провод.
Таблица 2: для выбора сечения медного провода, в зависимости от силы потребляемого тока
Максимальный расчетный ток, А | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 10,0 | 16,0 | 20,0 | 25,0 | 32,0 | 40,0 | 50,0 | 63,0 |
Стандартное сечение медного провода, мм2 | 0,35 | 0,35 | 0,50 | 0,75 | 1,0 | 1,2 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 |
Диаметр провода, мм | 0,67 | 0,67 | 0,80 | 0,98 | 1,1 | 1,2 | 1,6 | 1,8 | 2,0 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 |
Таблица 3: для выбора сечения медного провода, в зависимости от потребляемой мощности
Мощность электроприбора, ватт (Вт) | 100 | 300 | 500 | 700 | 900 | 1000 | 1200 | 1500 | 1800 | 2000 | 2500 | 3000 | 3500 | 4000 |
Стандартное сечение жилы медного провода, мм2 | 0,35 | 0,35 | 0,35 | 0,5 | 0,75 | 0,75 | 1,0 | 1,2 | 1,5 | 1,5 | 2,0 | 2,5 | 2,5 | 3,0 |
Таблица 4: для определения сечения жил из алюминиевого провода
Диаметр провода, мм | 1,6 | 1,8 | 2,0 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 | 4,5 | 5,6 | 6,2 |
Сечение провода, мм2 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 16,0 | 25,0 | 35,0 |
Максимальный ток при длительной нагрузке, А |
14 | 16 | 18 | 21 | 24 | 26 | 32 | 38 | 55 | 65 | 75 |
Максимальная мощность нагрузки, киловатт (кВт) |
3,0 | 3,5 | 4,0 | 4,6 | 5,3 | 5,7 | 6,8 | 8,4 | 12,1 | 14,3 | 16,5 |
К примеру, если при монтаже электропроводки из алюминия вам известно, что максимальный ток, который провод может пропускать при длительной нагрузке, составляет 21 А, то чтобы выбрать сечение необходимо посмотреть строку выше – 4 мм2.
Расчет сечения многожильного провода
Если используется многожильный провод, в котором все проводники одинаковые, общее сечение определяется путем сложения площади всех. К примеру, измеряют размер для одной жилы любым из вышеприведенных методов. После чего фактическое сечение определяется по формуле So = n × Si, где
- So – это общее сечение всего проводника;
- n – число проводников одинакового диаметра;
- Si – сечение одного провода.
Расчет сечения кабеля с помощью онлайн калькуляторов
Длина линии (м) / Материал кабеля: |
|
МедьАлюминий
|
|
Мощность нагрузки (Вт) или ток (А): |
|
|
|
Напряжение сети (В): |
|
Мощность
|
1 фаза
|
Коэффициент мощности (cosφ): |
|
Ток
|
3 фазы
|
Допустимые потери напряжения (%): |
|
||
Температура кабеля (°C): |
|
||
Способ прокладки кабеля: |
Открытая проводкаДва одножильных в трубеТри одножильных в трубеЧетыре одножильных в трубеОдин двухжильный в трубеОдин трёхжильный в трубеГр. прокладка в коробах, 1-4 кабеляГр. прокладка в коробах, 5-6 кабелейГр. прокладка в коробах, 7-9 кабелейГр. прокладка в коробах, 10-11 кабелейГр. прокладка в коробах, 12-14 кабелейГр. прокладка в коробах, 15-18 кабелей
|
||
|
|||
Сечение кабеля не менее (мм²) |
|
||
Плотность тока (А/мм²) |
|||
Сопротивление провода (ом) |
|
||
Напряжение на нагрузке (В) |
|||
Потери напряжения (В / %) |
Советы от электрика
Если вы подбираете провод или кабель ВВГНГ для того, чтобы запитать электрическую сеть, обратите внимание на следующие моменты:
- Посмотрите на цвет медного и алюминиевого провода, так как изготовитель мог сэкономить и использовать сплав, что значительно увеличивает электрическое сопротивление и не позволяет использовать допустимые нагрузки по сечению.
- Насколько бы тонкой изоляцией не обладал гибкий кабель, для расчета сечения вам все равно необходимо измерять только жилу. Так как лишние миллиметры позволят использовать провод меньшим сечением для запитки чрезмерной нагрузки, а это чревато повреждениями.
- Если на каком-то этапе вы засомневались в достаточности сечения или поняли, что применять приборы меньшей мощности не получится, лучше смонтировать проводку более толстым проводом.
Как определить соответствие параметров?
Как правило, избежать подобных казусов во время покупки позволяет предельная внимательность с вашей стороны:
- На нормальном проводе обязательно присутствует его маркировка, которая предоставляет покупателю всю информацию о модели, особенностях эксплуатации, параметрах. В случае столкновения с сомнительной продукцией, можно обнаружить, что данные об изделии представлены не в полном объеме или вовсе отсутствуют.
- Если проводник действительно хорош, на него обязательно должны предоставить сертификаты качества. Техническая документация свидетельствует о том, что такой он не только изготовлен в соответствии с НД, но и прошел соответствующие испытания.
- Хороший провод не может стоить копейки – так как цена материалов достаточно высока, дешевизна должна заставить задуматься о том, не кроется ли в этом какой-то подвох. При желании вы можете прийти в магазин с микрометром или штангенциркулем и выполнить проверку, чтобы развеять сомнения.
Видео версия
Какой диаметр кабеля 25мм2? – Reviews Wiki
CABLE WEIGHT & OVERALL DIMENSIONS
Nominal Overall Diameter mm | Approx Weight Kg/100mt | |
---|---|---|
16mm2 | 9. 1 | 21 |
25mm2 | 10.6 | 30 |
35 мм2 | 11,6 | 40 |
50 мм2 | 13 | 52 |
Аналогично, что такое площадь поперечного сечения кабеля? Как указано, CSA означает площадь поперечного сечения . для одножильного провода можно провести прямое измерение, чтобы найти его по диаметру провода; Диаметр в квадрате X Pi, деленный на 4; а именно поэтому, если у вас есть нониус/микрометр для измерения диаметра.
В чем разница между мм и мм2? Число квадратных миллиметров 0,79 мм2, кв. мм преобразуется в 1 ∅ 1 мм , один круг диаметром один миллиметр. Это РАВНОЕ значение площади 1 круга диаметром один миллиметр. но в квадратных миллиметрах единица площади альтернатива.
Что означает кабель MM2? Площадь поперечного сечения проводника – иногда называемый «размером кабеля». Представленный в мм², он описывает общую площадь поперечного сечения медного проводника. Кабель будет иметь размеры 1 мм², 2 мм², 4 мм² и т. д. и может быть обозначен как 1 мм, 2 мм, 4 мм. Это не диаметр кабеля.
Во-вторых Какой диаметр кабеля 16мм? Одножильный кабель H07RN-F диаметром 16 мм представляет собой электрический кабель с резиновой внешней оболочкой, что делает его очень гибким и адаптируемым к любым требованиям. Размер 16 мм относится к диаметру поперечного сечения жилы, общий диаметр кабеля составляет 11,35 мм .
Как рассчитать сечение кабеля?
Ток полной нагрузки = ( кВА · 1000) / (1,732 · Напряжение): Ток полной нагрузки = (100 · 1000) / (1,732 · 415) = 139Усилитель
…
Выберем кабель 3,5 жилы 95 кв.мм для одиночной прокладки, мощность короткого замыкания = 8,2 КА.
- Нагрузочная способность кабеля 95 кв. мм составляет 200 А, …
- Суммарный ток снижения номинальных характеристик кабеля 70 кв. мм = 200 · 0,93 = 187 А.
затем Как рассчитать падение напряжения? Для расчета падения напряжения:
- Умножьте ток в амперах на длину цепи в футах, чтобы получить ампер-футы. Длина цепи — это расстояние от точки начала до конца цепи, находящегося под нагрузкой.
- Разделить на 100.
- Умножить на соответствующее значение падения напряжения в таблицах. Результат — падение напряжения.
Как рассчитать диаметр кабеля А? Разделите длину окружности проводов на 3,14 или Пи. Формула для вычисления диаметра из окружности: длина окружности, деленная на Пи, равна диаметру, или C ÷ ? = D. Используйте 3,14 как близкий эквивалент Пи для преобразования.
Какова ширина 3 мм в дюймах?
3 мм = почти 1/8 дюйма .
Сколько см в см2? Square centimeter to Centimeter Calculator
1 cm 2 = | 1 centimeter | 1 cm 2 |
---|---|---|
10 cm 2 = | 3. 1623 centimeter | 100 cm 2 |
11 см 2 = | 3.3166 centimeter | 121 cm 2 |
12 cm 2 = | 3.4641 centimeter | 144 cm 2 |
13 cm 2 = | 3.6056 centimeter | 169 см 2 |
Как преобразовать мм2 в мм3?
Какой толщины кабель 25 мм2? Description
Cable size | 25.0mm² |
---|---|
Max conductor resistance (Ohm/per km) | 0.85 Ohm/km |
Outer Cable diameter (mm) | 10. 35 – 10.65mm² |
Минимальная толщина изоляции (мм) | 1,25 мм |
Тип изоляции | Мягкий ПВХ согласно IEC 60332-1 |
Используется ли AWG в Европе?
Насколько мне известно, в Европе (или почти во всем мире, кроме США/возможно, Канады) используется площадь поперечного сечения провода в квадратных миллиметрах в качестве стандарта для размера провода . AWG используется в Северной Америке, на Филиппинах, Гуаме, Пуэрто-Рико, в некоторых странах Карибского бассейна и т. д.
Для чего используется кабель диаметром 4 мм?
Провод 4мм Кондиционер, кухня и другие мощные электроприборы . Величина площади поперечного сечения провода указывает на способность провода проводить ток.
Какой диаметр кабеля 10 мм? Номинальная площадь поперечного сечения 10 мм. 19,5 мм общий диаметр кабеля.
Что такое провод сечением 4 кв. мм? HAVEELLS PVC, FR PVC 4 кв/мм Черный провод 90 м (черный)
Номинальная площадь проводника | 4 кв/мм | |||
---|---|---|---|---|
Класс напряжения |
05 | 5 | 50014 Длина | 90 M |
Общий диаметр | 4,1 мм | |||
Толщина изоляции | 0,8 мм |
Как много можно загрузить.
Допустимая токовая нагрузка: 11 A Электрический провод Finolex площадью 1,0 кв. мм
Марка | Finolex |
---|---|
Допустимая токовая нагрузка | |
Color | Red, Yellow |
Insulation Material | PVC |
Packing Type | Carton Box |
What is the meaning of 3.5 core cable? 3,5 ядра означает три и половина ядра . Всего 3 полноразмерных провода на три фазы (R Y B). Четвертая половина размера для нейтральной. Ток в нейтрали, как правило, низкий в трехфазной сбалансированной системе, где нагрузка в основном трехфазная. Таким образом, 3 ядра будут нести больше тока, чем 0,5 ядра.
Как рассчитать текущий размер кабеля?
А = √(i 2 t) / k
- А — минимальный размер кабеля.
- I, ток короткого замыкания.
- t, время короткого замыкания.
- k – постоянная температура короткого замыкания.
Как рассчитать напряжение? Закон и мощность Омов
- Чтобы найти напряжение, (В) [ V = I x R ] V (вольты) = I (амперы) x R (Ом)
- Чтобы найти ток, ( I ) [ I = V ÷ R ] I (амперы) = V (вольты) ÷ R (Ом)
- Чтобы найти сопротивление, ( R ) [ R = V ÷ I ] R ( Ω) = V (вольты) ÷ I (амперы)
- Чтобы найти мощность (P) [ P = V x I ] P (ватты) = V (вольты) x I (амперы)
Как рассчитать мощность в цепи?
Электрическая мощность является произведением напряжения и силы тока. Р=VXI. Р = В х I .
Падение напряжения совпадает с напряжением? напряжение, «падение напряжения» означает вычитание (поглощение, расходование, «воровство»…) … Если мы рассматриваем напряжение на элементе, «напряжение» означает «его собственное напряжение» (созданное элементом), а «падение напряжения» означает какое-то «чужое напряжение» ( созданный внешним источником).

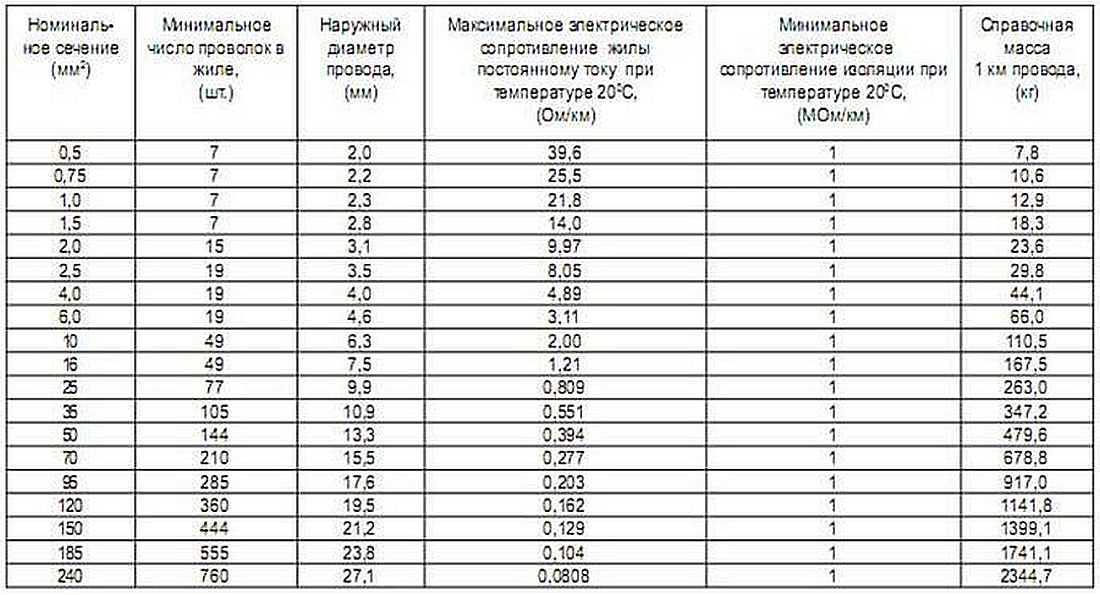

Стандартные размеры кабелей и проводов
К
Стивен Макфадьен
IEC 60228 — международный стандарт Международной электротехнической комиссии на проводники изолированных кабелей. Помимо прочего, он определяет набор стандартных сечений проводов:
Международные стандартные размеры проводов (IEC 60228) | |||||||||
---|---|---|---|---|---|---|---|---|---|
0,5 мм² | 0,75 мм² | 1 мм² | 1,5 мм² | 2,5 мм² | 4 мм² | ||||
6 мм² | 10 мм² | 16 мм² | 25 мм² | 35 мм² | 50 мм² | ||||
70 мм² | 95 мм² | 120 мм² | 150 мм² | 185 мм² | 240 мм² | ||||
300 мм² | 400 мм² | 500 мм² | 630 мм² | 800 мм² | 1000 мм² |
В США размеры проводов обычно измеряются в американском калибре проводов (AW). Увеличение AWG приводит к уменьшению площади поперечного сечения (наименьший размер AWG равен 50, а наибольший — 0000).
Преобразование AWG в метрическую систему
Количество жил/диаметр на прядь |
Приблизительный общий диаметр |
|||||
---|---|---|---|---|---|---|
мм² | Август | Окружность мил | дюймов | мм | дюймов | мм |
0,5 | 987 | 1/.032 | 1/.813 | 0,032 | 0,81 | |
20 | 1020 | 7/. 0121 | 7/.307 | 0,036 | 0,91 | |
0,75 | 1480 | 1/.039 | 1/0,991 | 0,039 | 0,99 | |
18 | 1620 | 1/.0403 | 1/1.02 | 0,04 | 1,02 | |
18 | 1620 | 7/.0152 | 7/.386 | 0,046 | 1,16 | |
1 | 1974 | 1/.045 | 1/1.14 | 0,045 | 1,14 | |
1 | 1974 | 7/. 017 | 7/.432 | 0,051 | 1,3 | |
16 | 2580 | 1/.0508 | 1/1,29 | 0,051 | 1,29 | |
16 | 2580 | 7/.0192 | 7/.488 | 0,058 | 1,46 | |
1,5 | 2960 | 1/.055 | 1/1,40 | 0,055 | 1,4 | |
1,5 | 2960 | 7/.021 | 7/.533 | 0,063 | 1,6 | |
14 | 4110 | 1/. 0641 | 1/1,63 | 0,064 | 1,63 | |
14 | 4110 | 7/.0242 | 7/0,615 | 0,073 | 1,84 | |
2,5 | 4934 | 1/.071 | 1/1,80 | 0,071 | 1,8 | |
2,5 | 4934 | 7/.027 | 7/.686 | 0,081 | 2,06 | |
12 | 6530 | 1/.0808 | 1/2,05 | 0,081 | 2,05 | |
12 | 6530 | 7/. 0305 | 7/.775 | 0,092 | 2,32 | |
4 | 7894 | 1/.089 | 1/2,26 | 0,089 | 2,26 | |
4 | 7894 | 7/.034 | 7/.864 | 0,102 | 2,59 | |
10 | 10380 | 1/.1019 | 1/2,59 | 0,102 | 2,59 | |
10 | 10380 | 7/.0385 | 7/0,978 | 0,116 | 2,93 | |
6 | 11840 | 1/. 109 | 1/2,77 | 0,109 | 2,77 | |
6 | 11840 | 7/.042 | 7/1.07 | 0,126 | 3,21 | |
9 | 13090 | 1/.1144 | 1/2,91 | 0,1144 | 2,91 | |
9 | 13090 | 7/.0432 | 7/1.10 | 0,13 | 3,3 | |
8 | 16510 | 1/.1285 | 1/3,26 | 0,128 | 3,26 | |
8 | 16510 | 7/. 0486 | 7/1.23 | 0,146 | 3,7 | |
10 | 19740 | 1/.141 | 1/3,58 | 0,141 | 3,58 | |
10 | 19740 | 7/.054 | 7/1.37 | 0,162 | 4.12 | |
7 | 20820 | 1/.1443 | 1/3,67 | 0,144 | 3,67 | |
7 | 20820 | 7/.0545 | 7/1,38 | 0,164 | 4,15 | |
6 | 26240 | 1/. 162 | 1/4.11 | 0,162 | 4.11 | |
6 | 26240 | 7/.0612 | 7/1,55 | 0,184 | 4,66 | |
16 | 31580 | 7/.068 | 7/1,73 | 0,204 | 5,18 | |
5 | 33090 | 7/.0688 | 7/1,75 | 0,206 | 5,24 | |
4 | 41740 | 7/.0772 | 7/1,96 | 0,232 | 5,88 | |
25 | 49340 | 7/. 085 | 7/2.16 | 0,255 | 6,48 | |
25 | 49340 | 19/.052 | 19/1,32 | 0,26 | 6,6 | |
3 | 52620 | 7/.0867 | 7/2.20 | 0,26 | 6,61 | |
2 | 66360 | 7/.0974 | 7/2.47 | 0,292 | 7,42 | |
35 | 69070 | 7/0,100 | 7/2,54 | 0,3 | 7,62 | |
35 | 69070 | 19/. 061 | 19/1,55 | 0,305 | 7,75 | |
1 | 83690 | 19/.0664 | 19/1,69 | 0,332 | 9,43 | |
50 | 98680 | 19/.073 | 19/1,85 | 0,365 | 9,27 | |
1/0 | 105600 | 19/.0745 | 19/1,89 | 0,373 | 9,46 | |
2/0 | 133100 | 19/.0837 | 19/2.13 | 0,419 | 10,6 | |
70 | 138100 | 19/. 086 | 19/2.18 | 0,43 | 10,9 | |
3/0 | 167800 | 19/.094 | 19/2,39 | 0,47 | 11,9 | |
3/0 | 167800 | 37/.0673 | 37/1,71 | 0,471 | 12 | |
95 | 187500 | 19/.101 | 19/2.57 | 0,505 | 12,8 | |
95 | 187500 | 37/.072 | 37/1,83 | 0,504 | 12,8 | |
4/0 | 211600 | 19/. 1055 | 19/2,68 | 0,528 | 13,4 | |
120 | 237,8 мкм | 37/.081 | 37/2.06 | 0,567 | 14,4 | |
250 мкм | 37/.0822 | 37/2.09 | 0,575 | 14,6 | ||
150 | 300 мкм | 37/.090 | 37/2,29 | 0,63 | 16 | |
350 мкм | 37/.0973 | 37/2,47 | 0,681 | 17,3 | ||
185 | 365,1 мкм | 37/0,100 | 37/2,54 | 0,7 | 17,8 | |
400 мкм | 37/. 104 | 37/2,64 | 0,728 | 18,5 | ||
240 | 473,6 мкм | 37/.114 | 37/2,90 | 0,798 | 20,3 | |
240 | 473,6 мкм | 61/.089 | 61/2,26 | 0,801 | 20,3 | |
500 мкм | 37/.1162 | 37/2,95 | 0,813 | 20,7 | ||
500 мкм | 61/.0905 | 61/2,30 | 0,814 | 20,7 | ||
300 | 592,1 мкм | 61/. 099 | 61/2,51 | 0,891 | 22,6 | |
600 мкм | 61/.0992 | 61/2,52 | 0,893 | 22,7 | ||
700 мкм | 61/.1071 | 61/2,72 | 0,964 | 24,5 | ||
750 мкм | 61/.1109 | 61/2,82 | 0,998 | 25,4 | ||
750 мкм | 91/.0908 | 91/2.31 | 0,999 | 25,4 | ||
400 | 789,4 мкм | 61/. 114 | 61/2,90 | 1,026 | 26,1 | |
800 мкм | 61/.1145 | 61/2,91 | 1,031 | 26,2 | ||
800 мкм | 61/.0938 | 91/2,38 | 1,032 | 26,2 | ||
500 | 1000 мкм | 61/.1280 | 61/3,25 | 1,152 | 29,3 | |
1000 мкм | 91/.1048 | 91/2,66 | 1,153 | 29,3 | ||
625 | 1233,7 мкм | 91/. 117 | 91/2,97 | 1,287 | 32,7 | |
1250 мкм | 91/.1172 | 91/2,98 | 1,289 | 32,7 | ||
1250 мкм | 127/.0992 | 127/2,52 | 1,29 | 32,8 | ||
1500 мкм | 91/.1284 | 91/3,26 | 1,412 | 35,9 | ||
1500 мкм | 127/.1087 | 127/2,76 | 1,413 | 35,9 | ||
800 | 1578,8мкм | 91/.
от Метки: Комментарии |
Добавить комментарий
