Дгу контейнерные: Контейнеры Север для электростанции (ДГУ), блок-контейнеры Север купить в Санкт-Петербурге

ДГУ на базе морских контейнеров

Всепогодные контейнерные дизельные электростанции предназначены для эксплуатации в любых климатических условиях и широком диапазоне температур от -60°С до +50°С. Сочетание высококачественных контейнеров, производимых с использованием отечественных и импортных комплектующих, с высоконадежными и экономичными дизель-генераторами SDMO, а также оригинальные конструктивные решения наших специалистов позволило создать ряд контейнерных дизельных электростанций, удовлетворяющих любые запросы российских заказчиков.

Дизельные электростанции в контейнерном исполнении не требуют проведения сложных строительно-монтажных работ, так как поставляются в полностью подготовленном виде, что существенно сокращает сроки ввода оборудования в эксплуатацию и обеспечивает возможность быстрого перемещения в случае необходимости.

 Преимущества использования контейнерных дизельных электростанций:

• не требуется специальных помещений, мощных лифтов, расширенных дверных проемов и т. п.  для установки электростанции
• полная готовность электростанции к эксплуатации
• удобство при транспортировке
• быстрый монтаж и демонтаж электростанции
• удобство при обслуживании и ремонте в условиях открытой площадки

Электростанции в контейнерном исполнении обеспечивают:

• высокую мобильность автономного источника электрической энергии
• высокую безопасность в эксплуатации (пожарная безопасность, вандалоустойчивость)
• увеличение срока службы оборудования
• гарантированную надежность запуска электростанции
• возможность установки на мобильные шасси
• возможность дистанционного мониторинга и управления работой
• низкий уровень шума во время работы

	Контейнеры стандарт-класса	Контейнеры  Silent-класса	Контейнеры  Super Silent-класса	Контейнеры стандарт-класса (арктическое исполнение)
Базовая конструкция	На основе морского контейнера 10, 20, 30, 40 футов
Наружные стены	Стальной лист 1,5 мм
Балки и силовые элементы контейнера	Сталь 3-5 мм
Вандалоустойчивость	Вентиляционные решетки из алюминиевого сплава. замки в дверях.( Антивандальные решетки, перепрограм. сувальд. замки в дверях (по требованию))
Система вентиляции	Автоматические жалюзи с электроприводом, защитные внешние решетки
Выхлопная система ДГУ	Термически изолированный выхлопной тракт
Стандартный глушитель	9 или 29дБ	Низкошумный 37-40дБ	Низкошумный 37-40дБ	9дБ
Элементы шумозащиты	по заказу	Шумозащиные решетки	Шумопоглотители пластинчатого типа	По заказу
Теплоизоляция	Сэндвич панель из вспененного пластика не поддерживающего горения с отделкой оцинкованным листом с двух сторон. Минвата дополнительно 50 мм в полу (только для арктического варианта) (возможен вариант по специальному заказу утепления сэндвич -панелью на основе минваты)
Толщина сэндвича	не менее 50 мм	не менее 50 мм	не менее 50 мм	не менее 100 мм
Рассчетная наружная температура	минус 45С — плюс 45С	минус 45С — плюс 45С	минус 45С — плюс 45С	минус 60С — плюс 45С
Напольное покрытие	Рифленый стальной лист 4 мм по фанерному листу толщиной 30мм.
Внешнее покрытие	Высокопрочное АУ покрытие  контейнера. Цвет синий
Система пожаротушения	Самосрабатывающая типа ОСП-2  (или Буран по требованию)
Система охр-пожарной сигнализации	Типа  НОТА, дымовые датчики, датчики открывания дверей
Щит собственных нужд	Стандартно
Система обогрева	Масляный нагреватель 1-1,5 кВт (или настенный нагреватель 1-1,5 кВт)	Масляный нагреватель 1-1,5 кВт (или настенный нагреватель 1-1,5 кВт)	Масляный нагреватель 1-1,5 кВт (или настенный нагреватель 1-1,5 кВт)	Масляный нагреватель 1,5-2 кВт (электро-тепловентилятор 1,5-2 кВт по заказу)
Электропроводка	В пластиковой гофрированной трубе (или в пластиковых коробах по требованию)
Автоматы защиты и УЗО	АВВ или Legrand
Система освещения	Прожектор(а) 150-300 Вт и аварийный аккумуляторный светильник

Дополнительная информация

Категория	Модель	Мощность ДГУ	Возможность установки  большого бака	Кол-во дверей  (беспл)	Размер контейнера (м)  L x W x H	Вес (кг)
Контейнеры стандарт-класса	ТС 10	от 7,5 до 110 кВА	да	—	3×2,5×2,6	2400
Контейнеры стандарт-класса	ТС 10	от 130 до 220 кВА	—	—	3×2,5×2,6	2500
Контейнеры стандарт-класса	ТС 20	от 66 до 220 кВА	да	—	6×2,5×2,6	3500
Контейнеры стандарт-класса	ТС 20	от 275 до 700 кВА	да	—	6×2,5×2,6	3600
Контейнеры стандарт-класса	TC20	от 715 до 1100 кВА	да	3	6×2,5×2,6	4000
Контейнеры стандарт-класса	TC20	Х1250, Т1400-Т1650	да	4	6х2,5х2,8	5000
Контейнеры стандарт-класса	ТС30	от 715 до 1100 кВА	да	4	9×2,5×2,6	6000
Контейнеры стандарт-класса	ТС30	Х1250 ,от Т1400 до Т1650 кВА	да	4	9х2,5х2,8	7000
Контейнеры стандарт-класса	ТС30	от Т1900 до Т2200 кВА
Контейнеры стандарт-класса	ТС40	от 715 до 1100 кВА	да	5	12×2,5×2,8	8000
Контейнеры стандарт-класса	ТС40	Х1250 ,от Т1400 до Т1650 кВА	да	5	12×2,5×2,8	9000
Контейнеры стандарт-класса	ТС40	от Т1900 до Т2200кВА
Контейнеры Silent-класса	ТС 10	от 7,5 до 110 кВА	да	—	3х2,5х2,6	2400
Контейнеры Silent-класса	ТС 10	от 130 до 220 кВА	—	—	3×2,5×2,6	2500
Контейнеры Silent-класса	ТС 20	от 66 до 220 кВА	да	—	6×2,5×2,6	3500
Контейнеры Silent-класса	ТС 20	от 275 до 700 кВА	да	—	6×2,5×2,6	3600
Контейнеры Silent-класса	ТС 20	от 715 до 1100 кВА	да	3	6×2,5×2,6	4000
Контейнеры Silent-класса	ТС 20	Х1250	да	4	6х2,5х2,6	5000
Контейнеры Silent-класса	ТС30	от 715 до 1100 кВА	да	4	9×2,5×2,6	6000
Контейнеры Silent-класса	ТС30	Х1250, от Т1400 до Т1650 кВА	да	4	9х2,5х3	7000
Контейнеры Silent-класса	ТС40	от 715 до 1100 кВА	да	5	12×2,5×2,8	8000
Контейнеры Silent-класса	ТС40	Х1250 ,от Т1400 до Т1650 кВА	да	5	12×2,5×3	9000
Контейнеры Silent-класса	ТС40	от Т1900 до Т2200
Контейнеры Super Silent-класса	ТС 20	от 66 до 220 кВА	да	—	6×2,5×2,6	3500
Контейнеры Super Silent-класса	ТС 20	от 275 до 700 кВА	да	—	6×2,5×2,6	3600
Контейнеры Super Silent-класса	ТС 30	от 715 до 1100 кВА	да	4	9×2,5×2,6	6000
Контейнеры Super Silent-класса	ТС 30	1250 кВА	да	4	9×2,5×2,6	6000
Контейнеры Super Silent-класса	ТС 40	от 715 до 1100 кВА	да	5	12х2,5х2,8	8000
Контейнеры Super Silent-класса	ТС 40	1250 кВА	да	5	12х2,5х2,8	8000

• ДГУ в миниконтейнерах
• ДГУ мобильные
• ДЭС бизнес-класс
• ДЭС специального назначения

Контейнерные дизельные электростанции — цены на всепогодные блок контейнеры для дгу любого типа, доставка

Собственное производство

Часто пользователи бензиновых или дизельных электростанций сталкиваются с проблемой отсутствия места в помещении для их установки или в необходимости их постоянной работы на улице. Хорошо, если есть возможность в случае непогоды отключить генератор или, если он портативный, оттянуть его в подсобное помещение, но, что же делать, если необходима постоянная работа оборудования или Вы имеете дело с дизель генераторной установкой (ДГУ) с массой более 300 кг?

Конечно же, строить отдельное помещение для нее не стоит: компания ООО «Системотехника» для решения данных проблем предлагает контейнерные дэс и генераторы. Благодаря успешному сотрудничеству с ведущими фирмами, занимающимися контейнерами для электростанций, и наличию собственного производства компания может качественно и быстро удовлетворить любые запросы клиента.

Контейнерные электростанции: виды и комплектация

Шумозащитные кожухи собственного производства

Всепогодный шумоизолирующий мини-контейнер предназначен для размещения в его аппаратном отсеке оборудования и систем. Мини-контейнер имеет в составе множество вспомогательных систем, которые требуются при размещении различного рода машин и агрегатов внутри. Подробнее >>

Компактные контейнеры собственного производства

Применяется в случаях отсутствия повышенных требований к шумо- и термоизоляции при размещении в них стационарных электростанций с жидкостным охлаждением. Подробнее >>

Полноформатные контейнеры собственного производства

Наиболее часто встречающееся исполнение для большинства вида мощных электростанций контейнерного типа. Имеет возможность для реализации на его базе большого числа дополнительных опций, что позволяет гибко реагировать на любые запросы клиента. Подробнее >>

Контейнеры на базе морских собственного производства

Кроме большого числа дополнительных встраиваемых опций, дизельная электростанция в контейнере данного типа отличается прочным металлическим каркасом, надежно защищающим от доступа посторонних лиц. Подробнее >>

Контейнерные решения для ИБП

Универсальный специализированный контейнер уличного исполнения для ИБП мощностью до 20 кВА с системой кондиционирования и возможностью 4-х стороннего доступа к ИБП. Подробнее >>

Конструкции контейнерных электростанций разрабатываются с возможностью свободного доступа к основным деталям агрегата для проведения ТО и ремонта. Наши специалисты, основываясь на своем опыте эксплуатации и производства блок контейнеров для дгу, постоянно совершенствуют модели, пытаясь сделать их более качественными и удобными.

Для увеличения срока эксплуатации металлические части электростанций контейнерного типа покрываются лучшими антикоррозийными составами. Все материалы, используемые при производстве, закупаются только у проверенных поставщиков, имеющих сертификаты качества на поставляемые ими компоненты. Кроме того, компания оказывает услуги покраски контейнерного генератора в любой цвет, в том числе и покраску в корпоративном стиле.

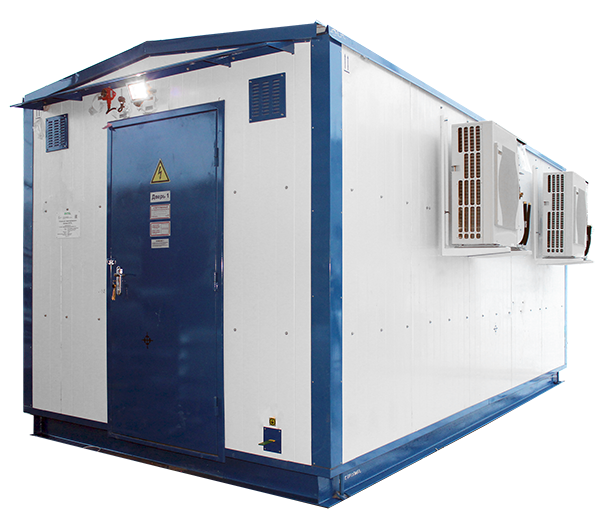

Конструкция блок контейнера для ДГУ

Мы подходим индивидуально к пожеланиям каждого клиента. Заказчику могут быть предложены, как ДГУ в контейнере со стандартной комплектацией, так и с дополнительными функциями, а также возможен вариант разработки блок контейнера с индивидуальными характеристиками и возможностями по требованию.

В случае выбора расширенной комплектации, в ДГУ контейнерного типа могут быть добавлены следующие опции:

• Дополнительный бак для топлива
• Автоматическая система пожаротушения
• Дополнительное помещение для размещения различного щитового или телекоммуникационного оборудования
• Дополнительный отсек с аккумуляторами и источниками бесперебойного питания, снабженный отдельными системами кондиционирования, пожаротушения и вентиляции
• Дополнительные системы подавления или поглощения шума
• Теплоизоляция в случае суровых условий эксплуатации.
• Монтирование контейнера на шасси
• И другие виды опций по Вашему желанию

В случае необходимости наши менеджеры всегда готовы помочь Вам с выбором контейнера для электростанции, они предложат наиболее оптимальный вариант, рассчитают его стоимость и обсудят с Вами необходимые опции для комфортной работы Вашего агрегата.

---

По вопросам подбора и доставки контейнеров для электростанции обращайтесь к нашим специалистам:

• по телефону в Москве: 8 (495) 255-03-39
• по телефону в Санкт-Петербурге: 8 (812) 385-66-20
• по электронной почте [email protected]
