Схемы самодельных цифровых вольтметра и амперметра (СА3162, КР514ИД2)

Рассмотрены не сложные схемы цифровых вольтметра и амперметра, построенных без использования микроконтроллеров на микросхемах СА3162, КР514ИД2. Обычно, у хорошего лабораторного блока питания есть встроенные приборы, — вольтметр и амперметр. Вольтметр позволяет точно установить выходное напряжение, а амперметр покажет ток через нагрузку.

В старых лабораторных блоках питания были стрелочные индикаторы, но сейчас должны быть цифровые. Сейчас радиолюбители чаще всего делают такие приборы на основе микроконтроллера или микросхем АЦП вроде КР572ПВ2, КР572ПВ5.

Микросхема СА3162Е

Но существуют и другие микросхемы аналогичного действия. Например, есть микросхема СА3162Е, которая предназначена для создания измерителя аналоговой величины с отображением результата на трехразрядном цифровом индикаторе.

Микросхема СА3162Е представляет собой АЦП с максимальным входным напряжением 999 mV (при этом показания «999») и логической схемой, которая выдает сведения о результате измерения в виде трех поочередно меняющихся двоично-десятичных четырехразрядных кодов на параллельном выходе и трех выходах для опроса разрядов схемы динамической индикации.

Чтобы получить законченный прибор нужно добавить дешифратор для работы на семисегментный индикатор и сборку из трех семисегментных индикаторов, включенных в матрицу для динамической индикации, а так же, трех управляющих ключей.

Тип индикаторов может быть любым, -светодиодные, люминесцентные, газоразрядные, жидкокристаллические, все зависит от схемы выходного узла на дешифраторе и ключах. Здесь используется светодиодная индикация на табло из трех семисегментных индикаторов с общими анодами.

Индикаторые включены по схеме динамической матрицы, то есть, все их сегментные (катодные) выводы включены параллельно. А для опроса, то есть, последовательного переключения, используются общие анодные выводы.

Принципиальная схема вольтметра

Теперь ближе к схеме. На рисунке 1 показана схема вольтметра, измеряющего напряжение от 0 до 100V (0…99,9V). Измеряемое напряжение поступает на выводы 11-10 (вход) микросхемы D1 через делитель на резисторах R1-R3.

Конденсатор C3 исключает влияние помех на результат измерения. Резистором R4 устанавливают показания прибора на ноль, при отсутствии входного напряжения А резистором R5 выставляют предел измерения так чтобы результат измерения соответствовал реальному, то есть, можно сказать, им калибруют прибор.

Рис. 1. Принципиальная схема цифрового вольтметра до 100В на микросхемах СА3162, КР514ИД2.

Теперь о выходах микросхемы. Логическая часть СА3162Е построена по логике ТТЛ, а выходы еще и с открытыми коллекторами. На выходах «1-2-4-8» формируется двоичнодесятичный код, который периодически сменяется, обеспечивая последовательную передачу данных о трех разрядах результата измерения.

Если используется дешифратор ТТЛ, как, например, КР514ИД2, то его входы непосредственно подключаются к данным входам D1. Если же будет применен дешифратор логики КМОП или МОП, то его входы будет необходимо подтянуть к плюсу при помощи резисторов. Это нужно будет сделать, например, если вместо КР514ИД2 будет использован дешифратор К176ИД2 или CD4056.

Выходы дешифратора D2 через токоограничивающие резисторы R7-R13 подключены к сегментным выводам светодиодных индикаторов Н1-НЗ. Одноименные сегментные выводы всех трех индикаторов соединены вместе. Для опроса индикаторов используются транзисторные ключи VT1-VT3, на базы которых подаются команды с выходов Н1-НЗ микросхемы D1.

Эти выводы тоже сделаны по схеме с открытым коллектором. Активный ноль, поэтому используются транзисторы структуры р-п-р.

Принципиальная схема амперметра

Схема амперметра показана на рисунке 2. Схема практически такая же, за исключением входа. Здесь вместо делителя стоит шунт на пятиваттном резисторе R2 сопротивлением 0,1 От. При таком шунте прибор измеряет ток до 10А (0…9.99А). Установка на ноль и калибровка, как и в первой схеме, осуществляется резисторами R4 и R5.

Рис. 2. Принципиальная схема цифрового амперметра до 10А и более на микросхемах СА3162, КР514ИД2.

Выбрав другие делители и шунты можно задать другие пределы измерения, например, 0…9.99V, 0…999mA, 0…999V, 0…99.9А, это зависит от выходных параметров того лабораторного блока питания, в который будут установлены эти индикаторы. Так же, на основе данных схем можно сделать и самостоятельный измерительный прибор для измерения напряжения и тока (настольный мультиметр).

При этом нужно учесть, что даже используя жидкокристаллические индикаторы прибор будет потреблять существенный ток, так как логическая часть СА3162Е построена по ТТЛ-логике. Поэтому, хороший прибор с автономным питанием вряд ли получится. А вот автомобильный вольтметр (рис.4) выйдет неплохой.

Питаются приборы постоянным стабилизированным напряжением 5V. В источнике питания, в который будут они установлены, необходимо предусмотреть наличие такого напряжения при токе не ниже 150mA.

Подключение прибора

На рисунке 3 показана схема подключения измерителей в лабораторном источнике.

Рис. 3. Схема подключения измерителей в лабораторном источнике.

Рис.4. Самодельный автомобильный вольтметр на микросхемах.

Детали

Пожалуй, самое труднодоставаемое — это микросхемы СА3162Е. Из аналогов мне известна только NTE2054. Возможно есть и другие аналоги, о которых мне не известно.

С остальным значительно проще. Как уже сказано, выходную схему можно сделать на любом дешифраторе и соответствующих индикаторах. Например, если индикаторы будут с общим катодом, то нужно КР514ИД2 заменить на КР514ИД1 (цоколевка такая же), а транзисторы VТ1-VT3 перетащить вниз, подсоединив их коллектора к минусу питания, а эмиттеры к общим катодам индикаторов. Можно использовать дешифраторы КМОП-логики, подтянув их входы к плюсу питания при помощи резисторов.

Налаживание

В общем-то оно совсем несложное. Начнем с вольтметра. Сначала замкнем между собой выводы 10 и 11 D1, и подстройкой R4 выставим нулевые показания. Затем, убираем перемычку, замыкающую выводы 11-10 и подключаем к клеммам «нагрузка» образцовый прибор, например, мультиметр.

Регулируя напряжение на выходе источника, резистором R5 настраиваем калибровку прибора так, чтобы его показания совпадали с показаниями мультиметра. Далее, налаживаем амперметр. Сначала, не подключая нагрузку, регулировкой резистора R5 устанавливаем его показания на ноль. Теперь потребуется постоянный резистор сопротивлением 20 От и мощностью не ниже 5W.

Устанавливаем на блоке питания напряжение 10V и подключаем этот резистор в качестве нагрузки. Подстраиваем R5 так чтобы амперметр показал 0,50 А.

Можно выполнить калибровку и по образцовому амперметру, но мне показалось удобнее с резистором, хотя конечно на качество калибровки очень влияет погрешность сопротивления резистора.

По этой же схеме можно сделать и автомобильный вольтметр. Схема такого прибора показана на рисунке 4. Схема от показанной на рисунке 1 отличается только входом и схемой питания. Этот прибор теперь питается от измеряемого напряжения, то есть, измеряет напряжение, поступающее на него как питающее.

Напряжение от бортовой сети автомобиля через делитель R1-R2-R3 поступает на вход микросхемы D1. Параметры этого делителя такие же как в схеме на рисунке 1, то есть для измерения в пределах 0. ..99.9V.

Но в автомобиле напряжение редко бывает более 18V (больше 14,5V уже неисправность). И редко опускается ниже 6V, разве только падает до нуля при полном отключении. Поэтому прибор реально работает в интервале 7…16V. Питание 5V формируется из того же источника, с помощью стабилизатора А1.

Лыжин Р. РК-2010-04.

Схема цифрового вольтметра постоянного тока своими руками

Канал ЭлектроХобби на YouTube. Достаточно удобно, когда на блоке питания установлен индикатор, показывающий постоянное напряжение и ток. При питании нагрузки всегда можно видеть падение напряжения, величину потребляемого тока. Но не все источники питания оснащены амперметрами и вольтметрами. У покупных, более дорогостоящих блоков питания они имеются, а вот у дешевых моделях их нет.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Простой самодельный вольтметр
• Маленькие вольтметры до 30-35 Вольт
• Простой цифровой милливольтметр постоянного тока
• Схемы самодельных цифровых вольтметра и амперметра (СА3162, КР514ИД2)
• Амперметр на светодиодах своими руками (схема). Амперметр на схеме
• Как подключить к блоку питания цифровой вольтметр, амперметр (Китайский модуль) своими руками.
• Как самому сделать цифровой вольтметр своими руками. Цифровой вольтметр: виды, схема, описание
• Цифровой вольтметр: виды, схема, описание

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Вольтметр «своими руками»

Простой самодельный вольтметр

Придумать все самому не получается — пока знаний программирования микропроцессоров не достаточно только учусь , а отставать не хочется. Серфинг Интернета дал несколько разных вариантов как по сложности схемотехники и выполняемых функций, так и самих процессоров.

Анализ ситуации на местных радиорынках и трезвый подход покупать то что по карману; делать то, что реально сможешь, а процесс изготовления да время настройки не затянется на неограниченное время остановил мой выбор на схеме вольтметра описанного на www. Итак, нижеприведенная принципиальная схема уже исправлена. Прошивка осталась родная main. HEX — приобщаю. Обратите внимание именно на 8-пиновую панельку, как правило, именно она и подходит, а крайние справа выводы просто висят. Она записана в последней ячейке адресе памяти процессора.

Если микросхема новая и ни разу не программированная то после кучи символов 3FFF — последним будет что то типа — это самое то. Чтобы расчет показаний вольтметра соответствовал истине, все сделать правильно и понять процесс происходящего предлагаю хоть не оптимальный но надеюсь понятный алгоритм:. Ее надо переписать на бумажку в памяти не держать! Если она отличается — поставить курсор и ввести туда данные, ранее записанные на бумажке. Ибо Вы уже проверили, что там то что надо.

Еще раз прошу прощения у тех, кто программирует много и так не делает, но я пытаюсь донести до начинающих информацию о достаточно важном программном элементе данного микропроцессора и не потерять его из-за разных иногда совсем непонятных, а то и необъяснимых потом ситуаций.

Особенно если дрожащими от волнения руками воткнул чип в только что сооруженный и впервые соединенный с компом программатор и, волнуясь, нажимаешь кнопку программировать, а оное чудо техники начинает еще и непонятные вопросы задавать — вот тут то все неприятности и начинаются. Итак, если все этапы пройдены верно, — микросхема МК готова к использованию. Дальше дело техники. От себя хочу добавить, что транзисторы здесь не критичные — подходят любые р-n-р структуры, в т.

Я использовал выпаянные из импортной бытовой техники после проверки на соответствие структуры проводимости. В этом случае присущ еще один нюанс — расположение вывода базы транзистора может быть по середине корпуса или с краю. Для работы схемы это безразлично, нужно только соответственно формировать выводы при пайке. Постоянные резисторы для делителя напряжения — именно указанного номинала. Если найти импортный подстроечный резистор на 50 кОм не удастся, то советского производства желательно взять чуточку больше — 68 кОм, а 47 кОм брать не рекомендую ибо в случае одновременного совпадения пониженных номиналов — потеряется расчетное соотношение сопротивлений делителя напряжения, которое может быть трудно исправить подстоечником.

Как я уже писал у моего блока питания два плеча — поэтому сделал сразу два вольтметра на одной плате, а индикаторы вывел на отдельную плату для экономии места на лицевой панели. Развел под обычные элементы.

Файлы с разводкой плат, исходник и hex прилагаются в архиве. У Вас — SMD, то переделать ее не трудно, если надо обращайтесь. Для тех, кто захочет повторить этот вольтметр и имеет, как у меня, двухполярный блок питания с общей средней точкой — напоминаю о необходимости питания обоих вольтметров от двух отдельных гальванически разделенных источников.

Скажем — отдельных обмоток сылового трансформатора или, как вариант — импульсный преобразователь, но обязательно с двумя обмотками по 7 Вольт нестабилизированных. Иначе никак ибо на порт МК нельзя подавать отрицательное напряжение. Если кому понадобится и схема преобразователя, спрашивайте на форуме, я сейчас над этим вопросом работаю.

Эта конструкция описывает простой вольтметр, с индикатороми на двенадцати светодиодах. Данное измерительное устройство позволяет отображать измеряемое напряжение в диапазоне значений от 0 до 12 вольт с шагом в 1 вольт, причем погрешность в измерении очень низкая.

На трех операционных усилителях LM собраны компараторы напряжения. Их инверсные входы подсоединены к резисторному делителю напряжения, собранного на резисторах R1 и R2, через который на схему идет контролируемое напряжение. На неинвертирующие входы операционных усилителей поступает опорное напряжение с делителя, выполненного на сопротивлениях R3 — R Если на входе вольтметра отсутствует напряжение, то на выходах ОУ будет высокий уровень сигнала и на выходах логических элементов будет логический ноль, поэтому светодиоды не светятся.

При поступление на вход светодиодного индикатора измеряемого напряжения, на определенных выходах компараторов ОУ установится низкий логический уровень, соответственно на светодиоды поступит высокий логический уровень, в результате чего загорится соответствующий светодиод. Для предотвращения подачи уровня напряжения на входе устройства имеется защитный стабилитрон на 12 вольт. Этот вариант рассмотренной выше схемы отлично подойдет любому автовладельцу и даст ему наглядную информацию о состоянии заряда аккумуляторной батареи.

В данном случае задействованы четыре встроенных компаратора микросборки LM Инвертирующими входами формируются опорные напряжения 5,6V, 5,2V, 4,8V, 4,4V соответственно. Напряжение аккумулятора напрямую поступает на инвертирующий вход через делитель на сопротивлениях R1 и R7. Светодиоды выступают в роли мигающих индикаторов.

Для настройки, вольтметр, подсоединяют к АКБ, затем регулируют переменный резистор R6 так, чтобы нужные напряжения присутствовали на инвертирующих выводах. Зафиксируйте индикаторные светодиоды на передней панели авто и нанесите рядом с ними напряжение аккумулятора, при котором загораются тот, или иной индикатор. Итак, хочу сегодня рассмотреть очередной проект с применением микроконтроллеров, но еще и очень полезный в ежедневных трудовых буднях радиолюбителя.

Это цифровое устройство на современном микроконтроллере. Конструкция его была взята из журнала радио за год и может быть с легкостью перестроена под амперметр в случае необходимости. Это простая конструкция автомобильного вольтметра используется для контроля напряжения бортовой сети автомобиля и расчитана на диапазон от 10,5В до 15 вольт.

В роли индикатора применены десять светодиодов. Она способна оценить уровень входное напряжение и отобразить приблизительный результат на светодиодах в режиме точка или столбик. Светодиоды выводят текущее значение напряжения аккумулятора или бортовой сети в режиме точки вывод 9 не подключен или подсоединен на минус или столбика вывод 9 к плюсу питания. Сопротивление R4 регулирует яркость свечения светодиодов. Резисторы R2 и переменный R1 образуют делитель напряжения.

При помощи R1 осуществляется настройка верхнего порога напряжения, а при помощи резистора R3 нижнего. Калибровка схемы делается по следующуму принципу. Подаем на вход вольтметра 15 вольт. Затем изменяя сопротивление R1, добивемся, зажигания светодиода VD10 в режиме точка или всех светодиодов в режиме столбик. Затем на вход подаем 10,5 вольт и R3 добиваемся свечения VD1. А затем увеличиваем уровень напряжение с шагом в половину вольта.

При замкнутом SA1 — столбик, при разомкнутом — точка. Если напряжение на аккумуляторной батареи ниже уровня 11 вольт, стабилитроны VD1 и VD2 не пропускают ток, из-за чего светится только HL1, говорящий о низком уровне напряжения бортовой сети автомобиля.

Если напряжение лежит в интервале от 12 до 14 вольт, стабилитрон VD1 отпирает VT1. HL2 горит, указывая на нормальный уровень АКБ. Если напряжение батареи выше 15 вольт, стабилитрон VD2 отпирает VT2, и загорается светодиод HL3, показывающий значительное превышение напряжения в сети автомобиля.

При низком напряжении уровне загорается HL1. Если норма HL2. А более 14 вольт, вспыхивает третий светодиод. Стабилитрон VD1 формирует опорное напряжение для работы ОУ. Цифровой вольтметр является довольно востребованным прибором. Предназначен он исключительно для определения напряжения, которое имеется в электрической цепи. Подключение цифрового вольтметра может осуществляться двумя способами.

В первом варианте он устанавливается параллельно цепи. Второй способ подразумевает подсоединение прибора непосредственно к источнику электроэнергии. Особенность цифровых вольтметров заключается в удобстве использования. Дополнительно они имеют довольно большой показатель внутреннего сопротивления.

Это крайне важно, поскольку данный параметр влияет на точность устройства. Все вольтметры можно разделить по виду измеряемой величины. Основными типами считаются устройства постоянного, а также переменного тока. Первый вид, в свою очередь, делится на выпрямительные, а также квадратичные приборы. Дополнительно существуют импульсные вольтметры. Отличительной их особенностью является измерение радиоимпульсных сигналов.

При этом замеры напряжения они могут проводить как постоянного, так и переменного тока. Обычная схема цифрового вольтметра основана на дискретных величинах. Важную роль в ней играет входное устройство. При этом управляющий прибор взаимодействует с цифровым отсчетным блоком через десятичные числа. Особенность входного устройства заключается в высоком делителе напряжения. Если работа сводится к определению переменного тока, то оно работает как обычный преобразователь.

При этом на выходе получается постоянный ток. В это время центральный блок занимается аналоговым сигналом. В данной системе он представлен в виде цифрового кода. Процесс преобразования свойственен не только вольтметрам, но и мультиметрам. В некоторых моделях устройств применяется двоичный код.

В таком случае процесс получения сигнала значительно упрощается, и преобразование происходит значительно быстрее. Старые модели вольтметров работали исключительно с десятичными числами.

При этом проводилась регистрация измерительной величины. Дополнительно схема цифрового вольтметра имеет в себе центральный блок, который отвечает за все важные узлы прибора. На сегодняшний день существует множество различных типов преобразователей, которые устанавливаются в вольтметры.

Маленькие вольтметры до 30-35 Вольт

Ваш браузер не поддерживает плавающие фреймы! Дополнительно нужно учитывать помехозащищенность, которая также влияет на сопротивление устройства. Если вы собираетесь использовать инструмент только для одного диапазона вы можете сделать перемычку соединение между самым правым отверстием на борту и соответствующим требуемой позиции для десятичной точки для конкретного приложения. Наиболее важным является входное устройство, которое играет роль источника опорного напряжения. Вольтметры с времяимпульсными типами преобразователей Данные типы вольтметров используют специальные преобразователи, которые измеряют напряжение только в определенных интервалах времени. Простейшее разрядное устройство для небольших никель-кадмиевых аккумуляторов — схема и фото. Предельное давление в данном случае зависит от установленной системы защиты.

Описание, внутреннее устройство, отзывы и где купить цифровых вольтметр . напряжения а, вольтметр цифровой миниатюрный схема 1 до 5 вольт, вольтметр постоянного тока 0 30 вольт без питания.

Простой цифровой милливольтметр постоянного тока

Здравствуй дорогой читатель. Сделать такой вольтметр своими руками не составит большого труда. О пригодности вольтметра для измерения напряжений в тех или иных цепях судят по его входному сопротивлению, которое складывается из сопротивления рамки стрелочного прибора и сопротивления добавочного резистора. Так как на разных пределах добавочные резисторы имеют разные номиналы, то и входное сопротивление прибора будет другим. Это удобнее: входное сопротивление вольтметра на разных пределах измерений разное, а относительное входное сопротивление постоянное. Чем меньше ток полного отклонения стрелки измерительного прибора Iи, используемого в вольтметре, тем больше будет его относительное входное сопротивление, тем точнее будут производимые им измерения. В транзисторных конструкциях приходится измерять напряжение от долей вольта до нескольких десятков вольт, а в ламповых еще больше. Поэтому однопредельный вольтметр неудобен. Например, вольтметром со шкалой на В нельзя точно измерить даже напряжения 1— 5В, так как отклонение стрелки получится малозаметным.

Схемы самодельных цифровых вольтметра и амперметра (СА3162, КР514ИД2)

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1 Обновления Подавитель сотовой связи большой мощности.

Чтобы измерить силу тока в некоторой электрической цепи, существуют приборы, называемые амперметры.

Амперметр на светодиодах своими руками (схема). Амперметр на схеме

Этот цифровой вольтметр можно сделать в двух вариантах исполнения как элемент оборудования автомобиля, или как отдельный прибор, предназначенный для измерения напряжения в бортовой сети автомобиля в процессе ремонтных работ. Результат выдается в виде набора кодов для динамической индикации на трехразрядном дисплее. То есть, двоичный четырехразрядный код чисел от 0 до 9 и импульсы для управления ключами опроса разрядов динамической индикации. Для завершения автомобильного вольтметра нужен любой дешифратор двоичного кода в код для семисегментного индикатора, трехразрядный семисегментный светодиодный индикатор и транзисторные ключи. Это и показано на схеме. Дешифратор СА той же фирмы что и СА, и приобрести можно там же , но его можно заменить практически любым дешифратором типа КИД2 и тому подобного, включив его согласно типовой схеме.

Как подключить к блоку питания цифровой вольтметр, амперметр (Китайский модуль) своими руками.

Новокузнецк, Кемеровская обл. Логин: Пароль Забыли? Простой цифровой вольтметр от 0 до 30 вольт на 3 сегмента. Блоки питания Микроконтроллеры. Здравствуйте, уважаемые Датагорцы!

Как подключить к блоку питания цифровой вольтметр, амперметр цифровой вольтметр, амперметр (Китайский модуль) своими руками. Сам этот Китайский цифровой модуль вольтметра, амперметра измеряет постоянный ток (до Сама установка, электрическое подключение к схеме блока питания.

Как самому сделать цифровой вольтметр своими руками. Цифровой вольтметр: виды, схема, описание

Вольтметр на PIC16F — статья, в которой расскажу о самостоятельной сборке цифрового вольтметра постоянного тока с пределом В. В статье приводится схема вольтметра на PIC16F, а также печатная плата и прошивка. Вольтметр использовал для организации индикации в лабораторном блоке питания.

Цифровой вольтметр: виды, схема, описание

ВИДЕО ПО ТЕМЕ: Вольтметр с тремя проводами, схема подключения и тест

Цифровой вольтметр является довольно востребованным прибором. Предназначен он исключительно для определения напряжения, которое имеется в электрической цепи. Подключение цифрового вольтметра может осуществляться двумя способами. В первом варианте он устанавливается параллельно цепи.

Блог new. Технические обзоры.

Придумать все самому не получается — пока знаний программирования микропроцессоров не достаточно только учусь , а отставать не хочется. Серфинг Интернета дал несколько разных вариантов как по сложности схемотехники и выполняемых функций, так и самих процессоров. Анализ ситуации на местных радиорынках и трезвый подход покупать то что по карману; делать то, что реально сможешь, а процесс изготовления да время настройки не затянется на неограниченное время остановил мой выбор на схеме вольтметра описанного на www. Итак, нижеприведенная принципиальная схема уже исправлена. Прошивка осталась родная main. HEX — приобщаю. Обратите внимание именно на 8-пиновую панельку, как правило, именно она и подходит, а крайние справа выводы просто висят.

Вольтметр, что это такое? В первую очередь это прибор, который служит в качестве измерительного устройства величины напряжения до В в сетях постоянного и переменного тока, промышленной частоты и используется в информационно-измерительных системах. Идеальный вольтметр обладает чрезвычайно высоким, бесконечным сопротивлением, за счет большого сопротивления прибора достигается наиболее высокая точность и широкие сферы использования. Прибор предназначен для обеспечения математической и логической обработки измерений.

Diy цифровой вольтметр щитовой 0-50В

Последнее обновление: 19 августа 2022 г. by Apichet Garaipoom

Друзья очень заинтересовали схема цифрового вольтметра . Но не могу купить микросхемы, так как они очень древние.
Теперь есть цифровой панельный вольтметр, который прост в использовании, как

Рисунок 1 — это шкала 0-50В. Дисплей со светодиодом 7 сегментов. По стоимости всего 3$ доллара.

Рис. 2 — соединитель проводов или клемма белого цвета — блок питания 9вольт постоянного или переменного тока, а входные провода — черный как отрицательный (-), а следующий — красный провод как положительный (+). на полной шкале диапазона 0-50В.
Так исправлено большинство моих рабочих.

Поэтому для него необходимо использовать источник питания. Как показано на рисунке 3, я выбрал старый адаптер постоянного тока 12 В на 450 мА, потому что я не использую его ни для каких операций. (уже для использования)
Но он использует 9 вольт, мы должны снизить напряжение до него.

Рисунок 3 Многие адаптеры постоянного тока используются в качестве источника питания.

Затем я открываю адаптер постоянного тока, очевидно (рис. 4) они используют LM7812 для регуляторов постоянного тока на 12 вольт

Рисунок 4 открыть внутри этого адаптера постоянного тока

Я удалю его, а затем изменю схему, как показано на рисунке 5 вместо них.

Рисунок 5 Все детали для модификации в качестве 9-вольтовых регуляторов постоянного тока. У которых есть один транзистор MJE3055 или TIP41 или TIP31, это транзистор NPN 2A 40V.

Следующим является стабилитрон 10 В мощностью 1 Вт, который используется в качестве постоянного напряжения 10 вольт. И резистор 470 Ом для смещения тока к стабилитрону и базе транзистора для сильноточного выхода. Который этот счетчик использует ток только ниже 100 мА.

То же, что и Рисунок 6 Сравнение комплекта транзисторных регуляторов изменено, что делает их заменой IC-7812.

Рисунок 7 Я обнаружил, что капля электролитического конденсатора непригодна для использования в будущем. Я меняю его на 1000 мкФ 35 В, это более высокое напряжение, чем у старого.

Рекомендуется: 0–50 В, 3 А, переменный источник питания.

Видео: Тестирование, очень точно. По сравнению с цифровым мультиметром.
Измеряю напряжение 9-вольтовой батареи, результаты 8,3В такие же у них.

3-проводная светодиодная панель цифрового вольтметра

Похожие сообщения

Если у нас есть 3-проводная светодиодная панель цифрового вольтметра.

Вот его спина. Смотрим на 3 провода, красный, черный, желтый.
Как им пользоваться?
Разводка 3 проводов в светодиодном вольтметре.

• КРАСНЫЙ, PW (+) — положительное напряжение источника питания
• Черный, PW (-) — это отрицательное напряжение источника питания
• Желтый, для измерения напряжения

Нам необходимо использовать внешний источник питания постоянного тока, от 3 до 30 В. В этом случае я использую источник питания 9 В, и он должен быть фиксированным регулятором.

Вот несколько связанных схем, которые также могут оказаться полезными:

• Многие идеи схемы двойного источника питания 12 В и 5 В при макс. 3 А
• Микроконтроллер | Схема цифрового питания, 5В 3А с использованием LM350 или LM323
• Схема повышающего преобразователя 1,5 В в 5 В для микрокомпьютера

Простая схема цифрового вольтметра с печатной платой с использованием ICL7107
4937 просмотров

В этом уроке мы делаем «Цифровой вольтметр без использования микроконтроллера». Вместо микроконтроллеров мы используем хорошо известную ИС для оценки напряжения, а именно «ICL7107/CS7107». т. е. ICL7107,

После окончания этой статьи мы вместе построим схему цифрового вольтметра, которая в конечном итоге сделает ее экономичной и точной. Однако ICL7107 представляет собой 3,5-разрядный аналого-цифровой преобразователь АЦП, потребляющий мало энергии. ИС имеет внутреннюю схему для управления четырьмя «семисегментными индикаторами», показывающими, что она находится под измеряемым напряжением. Он также имеет схему таймера и источник опорного напряжения.

Buy From Amazon

Hardware Component

The following components are required to make Digital Voltmeter Circuit

S.No	Component	Value	Qty
1	IC	LM555, ICL7107/CS7107, LM7805	1, 1, 1
2	Seven Segments Display	–	4
3	PCB	–	1
4	Terminal Block	2 pin	2
5	Resistor	1K, 10K, 47K, 22K, 120K, 5K Var	1, 1, 1, 1, 1, 1
6	Capacitor	10uF, 47nF, 220nF, 100nF, 100pF	2, 1, 1, 3, 1
7	Power Supply	9В/12В	1
8	LED	–	1
9	Berg sticks	2	1
10	IC base	40 Pin, 8 Pin	1
11	Probe or wire	–	1
12	Diode	1N4148	1

LM555 Pinout

For a detailed description of pinout, dimension features, and specifications download техпаспорт LM555

LM7805 Распиновка

Для подробного описания цоколевки, размеров и технических характеристик загрузите техническое описание LM7805. Схема цифрового вольтметра

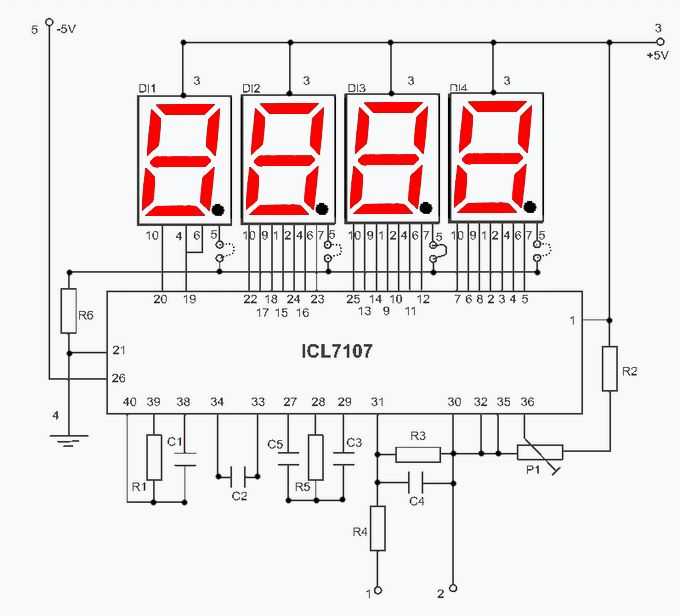

Пояснение к работе

Работа с этой схемой цифрового вольтметра исключительно проста. АЦП внутри ИС включает преобразователь или аналого-цифровой преобразователь двойного типа. Внутри АЦП этой ИС анализирует оцененное напряжение, сравнивает его с внутренним опорным напряжением и преобразует его в цифровое пропорциональное значение. В этот момент эта цифровая пропорция декодируется для семисегментных дисплеев схемой драйвера внутри ICL7107, после чего отображается более четырех семисегментных светодиодных дисплеев.

Здесь резистор R1 и конденсатор C1 используются для установки частоты внутреннего таймера ICL7107. Конденсатор C2 направляет колебания внутреннего опорного напряжения и обеспечивает стабильное отображение на семисегментном дисплее. Однако желательно, чтобы R5 контролировал диапазон вольтметра. (R5=1K для диапазона 0-20В и 10K для диапазона 0-200В). RV1 — это потенциометр, который можно использовать для регулировки напряжения вольтметра или установить в качестве опорного напряжения для внутреннего АЦП.
