8. Основные типы несущих конструкций зданий.

Основные
типы несущих конструкций
:
стоечно-балочные, ароч­но-сводчатые,
стеновые, оболочки одинарной и двоякой
кривизны, складки, висячие,
перекрестно-стержневые (структуры) и
пневматические.

Для
несущих конструкций применяют две
группы материалов: жесткие
(
камень,
бетон, железобетон) и нежесткие
(
металлические
тросы, листы).

По
характеру статической работы все несущие
конструкции подразделяются на плоскостные
и пространственные.
В плоскостных
— все элемен­ты работают под нагрузкой
автономно, в одном направлении. В
про­странственных
— все или большинство элементов работают
в двух направле­ниях и участвуют в
работе сопрягаемых с ними конструкций.

Стоечно-балочная
конструкция
является плоскостной. Она состоит из
вертикальных (стойки) и горизонтальных
(балки) стержневых несущих элементов.
Стой­ка работает на сжатие и изгиб,
балка — на поперечный изгиб под действием
вертикальных нагрузок.

Сопряжения
вертикальных и горизонтальных элементов.
При шарнирном опирании балки передают
на стойки толь­ко вертикальные усилия.
При жестком сопряжении балки со стойкой
обес­печиваются совместность их
деформаций и перемещений в узле (это
рама). Система несущих конструкций
здания в виде многопролетной и многоэтажной
стоечно-балочной конструкции наз-ся
каркасной
системой
.

Каркас
из стоечно-балочных конструкций с
шарнирными сопряжениями не обладает
пространственной жесткостью. Для ее
обеспечения вводятся связи (связевой
каркас)
.

Каркасные
конструкции применяют в общественных
и промышленных зданиях при необходимости
организации открытых внутренних
пространств большой площади или
многократной трансформации планировочных
решений.

Арочная
конструкция

представляет собой брус криволинейного
очертания. Кривизна арки вызывает не
только вер­тикальные, но и горизонтальные
реакции опор — распор. Работа арок
преимущественно на осевые усилия
позволяет перекрывать ими большие
пролеты.

В
современной строительной практике
сводчатые конструкции выпол­няются
преимущественно из железобетона или
армоцемента, а арочные — из дерева, стали
или железобетона.

Стеновая
(бескаркасная,
коробчатая, плоскостенная) несущая
кон­струкция состоит из плоскостных
вертикальных и горизонтальных элемен­тов
— стен и перекрытий. Для коробчатой
конструкции характерно сов­мещение
несущих и ограждающих функций.. Она
являет­ся основной в современном
многоэтажном жилищном строительстве
из кир­пича, крупных блоков, панелей
и монолитного ж/бетона.

Оболочки
представляют
собой тонкостенные жесткие конструкции
с криволинейной поверхностью. Толщина
оболочек весьма мала по сравнению с
другими ее размерами. Тонкостенность
конструкции исключает возмож­ность
работы оболочки на поперечный изгиб и
обеспечивает ее работу на осевые усилия.

Цилиндрические
своды-оболочки используются по боль­шей
части в многоволновых одно- и многопролетных
сочетаниях; применяют консольные и
бесконсольные, параллельные и веерные
оболочки, разнооб­разные формы
жёсткостных элементов.

Складки
— пространственная конструкция, образуемая
сочетанием от­дельных плоскостей
(складок) и диафрагм жесткости. Складки
получают применение в покрытиях про­летом
до 40 м и в высоких стенах при необходимости
повышения их жестко­сти.

Оболочки
двоякой кривизны

являются распорными конструкциями. Для
перекрытия круглых в плане помещений
наряду с глад­кими применяют ребристые,
складчатые или волнистые своды и купола.

Висячие
конструкции
.
Основными несущими элементами являются
гибкие тросы, ванты, цепи или кабели.
Они работают только на растяжение и
несут подвешенные к ним ограждающие
горизонтальные, а иногда и вертикальные
конструкции.

Висячие
конструкции широко применяются в
большепролетных зданиях и сооружениях
— спортивных и выставочных залах,
промышленных зда­ниях, мостах и
эстакадах.

Перекрестно-стержневые
конструкции (структуры)
.
Представляют собой систему из двух
горизон­тальных решетчатых дисков,
раскрепленных в двух направлениях
наклон­ными или вертикальными
стержнями. При этом все стержни си­стемы
работают только на осевые усилия.

Структурные
конструкции выпол­няют из металла,
дерева или железобетона с пролетами до
200 м и применяют для перекрытий
промышленных и общественник зданий.

Пневматические
конструкции
.
Конструкция выполняется из
воздухонепроницаемой прорезиненной
ткани, синтетической пленки или другого
материала. Различают два типа пневматических
конструкций — воздухоопорные и
пневмокаркасные.

Проектирование несущих конструкций в проектной организации МСО-7.

Москва и МО.

января 29, 2020

  1. Понятие
  2. Типы
  3. Проектирование
  • Расчетный раздел
  • Конструирование

  • Промышленное и гражданское строительство
  • Несущие конструкции здания являются основой, воспринимают разные эксплуатационные нагрузки. Проектное бюро «МСО-7» выполнит проектирование несущих конструкций любого вида и сложности.

    Несущие конструкции жилых зданий принимают вес от других строительных элементов, обеспечивают пространственную устойчивость и неизменяемость конфигурации. К ним относятся фундаменты, стены, колонны, стойки, балки, ригели, прогоны, связи, плиты перекрытия. Определение несущих конструкций происходит на начальном этапе проектных работ, является важным разделом документации, служит показателем принятия правильного планировочного, экономического, технического, эстетического решения.

    Стройконструкции подразделяются следующим образом.
    По форме:

    • линейные. К ним относятся элементы, имеющие значительную протяженность по сравнению с размерами поперечного сечения;
    • плоскостные.

    По материалу:

    • из бетона, железобетона;
    • из металла;
    • из дерева.

    По способу возведения:

    • сборные;
    • монолитные;
    • кирпичные, каменные.

    Несущая способность конструкции – максимальное рабочее напряжение, которое способна вынести стройконструкция без разрушения, деформации, потери функциональной способности.

    Проектирование несущих конструкций включает в себя расчеты и конструирование.

    Расчетный раздел

    Расчет несущих конструкций здания производится на основе метода предельных состояний. Это положение, при котором стройконструкция деформируется, разрушается, не может эксплуатироваться. Нормальная эксплуатация предполагает безопасное использование постройки с сохранением материальных ресурсов.

    Расчет несущей способности конструкций обеспечивает восприятие расчетных усилий, исходя из того, что они не превышают допустимых значений. Результат гарантирует выполнение требований:

    1. Прочность, выносливость, ограничение пластических деформаций.
    2. Неизменность положения при динамических и статических напряжениях.
    3. Недопущение появления и раскрытия трещин.

    Цель – не допустить наступления предельного состояния. Разработка проектного решения направлена на получение гарантированных прочностных характеристик, долговечности.

    Проектировщиками учитываются величины, действующие постоянно или временно.
    К постоянным относится масса:

    • статичных частей строения;
    • грунта.

    К временным относят вес:

    • людей, мебели;
    • оборудования и жидкостей, заполняющих его;
    • снега;
    • действие ветра;
    • климатические и температурные воздействия.

    Конструирование

    Конструктивная схема – это совокупность вертикальных и горизонтальных звеньев, которые создают пространственную картину. При этом разрабатывается техническая документация с чертежами, в которых обозначается форма, геометрические размеры, материал, высота, узлы сопряжения.

    Несущие металлические конструкции проектируются из металлопроката, листовых изделий, принимаются исходя из существующего сортамента, марки стали. Выбор марки зависит от степени ответственности возводимого объекта, изготовления и среды применения металлоконструкций.

    Несущие деревянные конструкции могут быть запроектированы из цельной или клееной древесины хвойных пород. Качество заготовок должно соответствовать показателям нормативных документов при длительном воздействии нагрузок. В проекте предусматриваются мероприятия, направленные на их защиту от увлажнения, коррозии в агрессивных средах, биологического разрушения, пожара. Выбор компонентов из древесины осуществляется с учетом технологии изготовления, транспортировки, монтажа.

    При использовании бетонных и железобетонных изделий следует учитывать особенности поведения бетона и железобетона в разных состояниях. Бетон хорошо работает на сжатие, железобетон – на растяжение, изгиб из-за наличия арматурных деталей. В проекте указывается марка бетона, класс и диаметр арматуры, толщина защитного слоя. Проектировщик вычерчивает каждый компонент с указанием поперечного сечения, длины, разрабатывает спецификацию с подсчетом расхода бетона и арматуры. В местах соприкосновения с грунтом проектом предусматривается устройство гидроизоляции для защиты поверхностей от воздействия влаги. В емкостных сооружениях поверхности внутри обрабатываются водонепроницаемыми составами для герметичности.

    Несущие конструкции промышленных зданий образуют собой пространственный каркас. Он создает оптимальную планировку производственных помещений. При этом получаются пространства, имеющие большую длину, свободные от опор, пригодные для размещения технологического оборудования. Несущие конструкции каркасного здания для одноэтажного варианта — это рама, состоящая из вертикальных звеньев – опор, жестко закрепленных в фундаменте, и горизонтальных – балок, ригелей, подкрановых балочных деталей, ферм, опирающихся на стойки. В многоэтажных строениях к обозначенным изделиям добавляются плиты перекрытия и связи.

    Рама представляет геометрически неизменяемую систему, которая придает жесткость и устойчивость. Продольные составляющие воспринимают действие ветра, перераспределяют их между прочими составными частями каркаса. В промышленности в качестве каркасных составляющих используются сборные или монолитные железобетонные или металлические стройконструкции.

    Несущие конструкции гражданских зданий представляют устойчивую совокупность наружных и внутренних стен с опирающимися на них междуэтажными плитами. Данная структура называется бескаркасной. Она задействована в массовом жилищном строительном процессе. Это приводит к разнообразию объемно-планировочных решений жилых домов, школ, больниц, объектов культуры. Статичность обеспечивается устройством внутренних стеновых частей, стен лестничных клеток, лифтовых шахт, которые создают жесткую систему. Для большепролетных общественных, высотных сооружений используется каркасная разновидность.

    Проектное бюро «МСО-7» качественно спроектирует основные стройконструкции, обеспечив строению прочность, устойчивость, пространственную жесткость согласно строительным нормам и правилам.

    Для заказа проекта и согласования, Вы можете:

    • оставить заявку на сайте;
    • написать на e-mail:
      [email protected];
    • позвонить:
      +7 (910) 460-12-92, +7 (916) 861-89-55;
    • приехать в офис:
      г. Пушкино, Московская область,
      ул. 50 лет Комсомола, д. 41

    Проектное бюро «МСО-7».


    Несущая способность — Проектирование зданий

    Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

    Редактировать эту статью

    Последняя редакция 14 января 2022

    См.
    вся история

    • 1 Введение
    • 2 Несущие элементы
    • 3 Параметры мощности
    • 4 Несущие конструкции и дорожное строительство
    • 5 Статьи по теме Проектирование зданий

    Несущая — или несущая — описывает конструктивный элемент, который был разработан, чтобы выдерживать собственную статическую нагрузку в дополнение к весу других конструктивных и ненесущих элементов. Вес этой нагрузки приходится на фундамент здания.

    Наиболее часто используемые несущие элементы конструкции включают:

    • Стены.
    • Балки.
    • Колонны.
    • Брекеты.
    • Плиты.
    • Фермы.
    • Арки.

    Вышележащие элементы, которые обычно поддерживаются несущими конструкциями, включают элементы любой стены, расположенной непосредственно над элементом, а также крыши, полы и т.д.

    На несущую способность элемента конструкции могут влиять:

    • Размер – толстая стена может выдерживать более высокие нагрузки, чем более тонкая стена из аналогичного материала и конструкции. Высокая стена из бетонных блоков может быть более склонна к короблению, чем менее высокая стена из того же материала, конструкции и нагрузки.
    • Плотность – плотные материалы, такие как камень и бетон, обычно лучше сопротивляются разрушению под нагрузкой.
    • Свойства материала, такие как прочность на сжатие, устойчивость к силам сдвига, изгибу, вибрации и т. д.
    • Структурный дизайн – благодаря своей форме. Например, фальцевая крыша может выдерживать более высокие нагрузки, чем простая плоская плита. Точно так же конструкция с диагональными связями будет иметь более высокую несущую способность, чем идентичная конструкция без связей.
    • Условия окружающей среды, такие как ветер, температура, огонь, мороз, влажность и т.д.

    Несущая способность также может использоваться в контексте строительства дорог в зависимости от способности дороги пропускать транспортные средства определенного веса. В этом случае термин «нагрузка» относится к весу материалов, перевозимых транспортными средствами, используемыми для их перевозки. Несущая способность используется для выражения воздействия, которое транспортное средство в сочетании с его грузом будет оказывать на проезжую часть и поверхность под ней.

    • Несущая способность.
    • Постоянные грузы.
    • Активные нагрузки.
    • Несущая способность
    • Несущая стена.
    • Опорная стена.
    • Виды структурной нагрузки.
    • Доля
    • Добавить комментарий
    • Отправьте нам отзыв

    Несущая конструкция — компоненты, преимущества и недостатки

    от Civil Lead

    Содержание

    Что такое строительная конструкция?

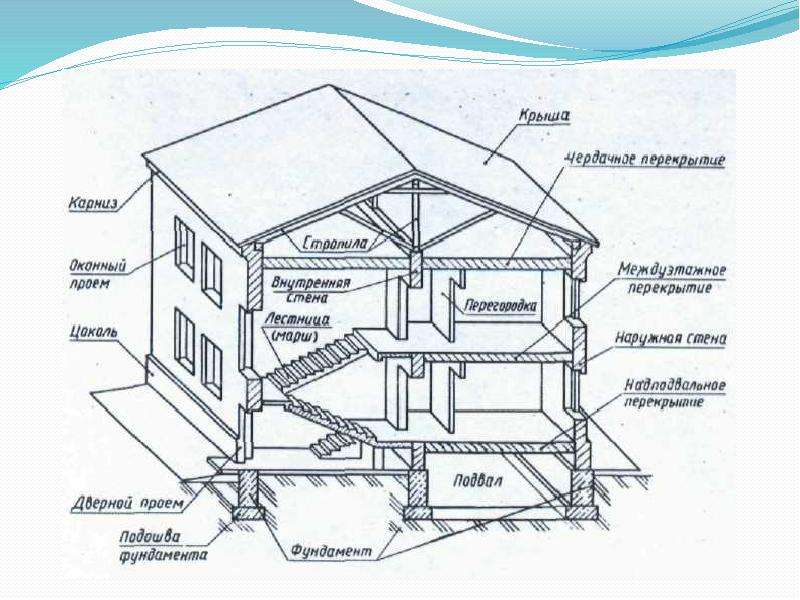

    Структуру здания можно разделить на три части.

    1. Подконструкция,
    2. Цоколь,
    3. Надстройка.

    Часть конструкции, которая находится ниже уровня земли , относится к основанию. Часть выше уровня первого этажа относится к надстройке.

    Часть над уровнем земли и ниже уровня первого этажа называется цоколем .

    Включает в себя различные строительные элементы, такие как стены, двери и окна. Существует три типа структуры.

    1. Несущая конструкция,
    2. Каркасная конструкция,
    3. Композитная конструкция

    Несущая конструкция

    Конструкция, в которой нагрузки передаются через стены на фундамент относится к несущей конструкции.

    В конструкции этого типа нагрузки от плит передаются на стены, а затем передаются на фундамент. Эти конструкции не имеют колонн и балок .

    Несущие стены возводятся на сплошном фундаменте. Планируется, что они будут нести всю нагрузку, включая их груз.

    Следовательно, в этом типе конструкции балки, плиты , ферма опираются на несущую стену.

    Раньше при строительстве небольших домов и малоэтажных зданий предпочтение отдавалось несущим конструкциям. Но в настоящее время они редко принимаются.

    Эти конструкции подходят для строительства зданий только до двух этажей.

    Несущие конструкции имеют строительные компоненты, которые безопасно несут и передают нагрузки на землю; эта структура гарантирует стабильность и производительность здания.

    Такая система применяется при строительстве жилых домов с малыми размерами помещений . Несущая конструкция экономична для жилых и коммерческих зданий выше второго этажа.

    Эта система состоит из толстого кирпича или каменной кладки , поддерживающей всю конструкцию, включая плиту, деревянную плиту перекрытия, 9сталь 0029 и армированный цемент бетон .

    Каркасная конструкция

    Колонны этого типа возводятся на независимом фундаменте , скрепленном между собой балкой и плитой .

    Пространство между колонной и балкой заполнено панельной стеной в соответствии с требованиями. Панельная стена должна нести свой вес, и она действует как перегородка или внешняя стена или комната.

    Рама принимает на себя всю нагрузку конструкции. Стоимость каркаса составляет около 40% от общей стоимости строительства.

    Композитные конструкции

    Комбинация двух вышеуказанных типов. В этом типе наружные стены могут быть несущими, а промежуточной опорой могут быть колонны . Крыша поддерживается балкой, опирающейся на несущие стены и колонны .

    Анализ несущей конструкции

    1. Сначала анализируется вся конструкция и определяется функция каждого элемента.
    2. Затем рассчитывается нагрузка на каждый элемент конструкции.
    3. Наряду с силами, которые они передают, определяются внешние силы, действующие на элементы конструкции.
    4. Силы в компонентах конструкции являются внутренними.
    5. Затем определяется устойчивость всей конструкции.
    6. Наконец, доказано, что подготовленная конструкция будет сопротивляться всем силам, приходящим на нее.

    Несущий элемент конструкции А

    Несущие стены

    Эта стена передает нагрузку от плиты над ней на фундамент . Они могут быть построены из кирпичной или каменной кладки, блочных материалов и бетона .

    В конструкции здания большинство наружных стен считаются несущими. Перед заменой этих стен в целях ремонта необходимо обеспечить альтернативную опору для элемента, опирающегося на них.

    Балки

    Балки являются важными несущими элементами конструкции, которые могут быть изготовлены из дерева, стали и бетона.

    В основном используется для перевозки грузов здания. Его грузоподъемность зависит от ширины и длины. Они подвергаются тяжелым сжимающим и усилиям сдвига .

    Колонна

    Это один из основных конструктивных элементов, играющих жизненно важную роль в передаче постоянных и временных нагрузок здания на фундамент .

    Подкосы

    Это важный структурный элемент каркаса, который помогает сделать каркас жестким, делая его жестким.

    Фермы

    Фермы являются несущим элементом, который поддерживает крышу в конструкции здания. Нагрузка сверху равномерно распределяется на ферму. Они подвергаются растяжению и сжатию сил, но не любому моменту.

    Преимущества несущей конструкции

    1. Эти конструкции обладают отличной огнестойкостью.
    2. Имеет более толстую несущую стенку, обеспечивающую хорошую звукоизоляцию.
    3. Строительные материалы, необходимые для этих конструкций, экономичны.
    4. Процесс возведения этих конструкций прост и не требует длительной подготовки.
    5. Эти конструкции обеспечивают превосходную прочность и долговечность дома.
    6. Несущие системы менее затратны по сравнению с каркасными конструкциями до трех этажей.

    Недостатки

    1. Эти конструкции построены из кирпичной или каменной кладки, которая плохо сопротивляется землетрясениям.
    2. Эти типы систем обеспечивают меньшую площадь ковра из-за более толстых стенок.
    3. Эти конструкции имеют ограничения по пролету, и с их помощью нельзя строить помещения больших размеров.
    4. Изменение положения внутренних стен в этих конструкциях является сложной задачей.
    5. Эта конструктивная система допускает ограниченное количество этажей.
    6. Эта структурная система более трудоемка и имеет низкую скорость строительства.

    Разница между несущей конструкцией и рамной конструкцией

    С.№. Несущая
    Конструкция
    Каркасная конструкция
    1 Эти конструкции передают нагрузки через стены на фундамент. В раме нагрузки конструкции передаются через балки, колонны на фундамент.
    2 Несущая конструкция обеспечивает меньшую площадь коврового покрытия из-за более толстых стен. Каркасная конструкция обеспечивает большую площадь ковра за счет меньшей толщины стены.
    3 Несущие конструкции не подходят для любого грунта. Каркасные конструкции идеально подходят для любого грунта.
    4 Идеально подходит только для двух этажей. Подходит для любой этажности.
    5 Обеспечивает медленное строительство. Ускоряет строительство.
    6 Он не может противостоять землетрясениям толчкам. Выдерживает землетрясения.
    7 Стоимость строительства этих конструкций меньше. Стоимость строительства этих сооружений больше.
    8 Изменение положения стен в любое время невозможно из-за несущих стен. Возможна перестановка стен в любое время в соответствии с потребностями.
    9 В этой структуре есть ограничение по пролету. В этих конструкциях нет ограничений по пролету.
    10 Использование консоли в этом типе конструкции является сложной задачей. Консоль легко достижима в этом типе конструкции.
    11 Эта система имеет ограничения на открывание, влияющие на освещение и вентиляцию. Эта система не имеет ограничений на открытие.
    12 Эта система не требует заводов и машин для строительства по сравнению с каркасной конструкцией. Этой системе нужны растения и техника для строительства.
    13 Эта конструкция более трудоемкая. Эта конструкция менее трудоемка, но требует квалифицированных рабочих.
    14 В этой системе срок службы конструкции меньше зависит от техники работы. В этой системе срок службы конструкции сокращается, если она не выполняется в соответствии со спецификациями.

    Заключительные слова

    Несущие конструкции относятся к старой практике строительства. Каркасные конструкции имеют колонны и балки, обладают отличной устойчивостью к боковым силам и более гибки, чем несущие конструкции.


    Опубликовано

    в

    от

    Метки:

    Комментарии

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
