Разница между напряжением 220 и 380 Вольт
Житель современного города давно уже не мыслит свою жизнь без электричества. Оно окружает нас повсюду, мы даже не замечаем его повсеместного присутствия, вспоминаем о том, как оно нам необходимо лишь тогда, когда на электроподстанциях случаются аварии.
Неудивительно, что максимум, что может вспомнить про электричество средний неспециалист – это то, что «оно измеряется в вольтах», что в обычной пальчиковой батарейке – полтора вольта, что это совсем мало и безопасно. В автомобильном аккумуляторе – 12 вольт, это уже заметно больше, но все еще безопасно. А вот в бытовой электророзетке – 220в, это уже немало, неосторожное обращение может кончиться печально. Однако, такое высокое напряжение необходимо для того, чтобы приводить в действие всю бытовую технику, которая потребляет значительную мощность.
Те, кому приходилось иметь дело с промышленной техникой, знают, что на производстве принят стандарт 380в, ведь для работы промышленного оборудования требуется еще большая мощность, чем в быту.
Но многие замечали, что на шильдиках или в паспортах значение питающего напряжения зачастую обозначается через дробь 220/380в:
Это уже вызывает удивление – так какое же напряжение подходит к данному электрическому щиту или необходимо для питания данного электрического прибора? Почему оба значения стоят рядом? В чем разница между тем и другим значением?
Что показывает электрическое напряжение
Из школьного курса физики известно, что электрическое поле – это особый вид материи, который возникает вокруг электрических зарядов. Его можно наблюдать, создав заряд, например, с помощью трения – после расчесывания расческа начинает притягивать мелкие кусочки бумаги. Если заряженные частицы будут двигаться по проводнику – то в проводнике возникнет ток, а вокруг проводника – магнитное поле, с помощью которого можно будет совершать полезную работу. Это явление лежит в основе работы электродвигателей.
И наоборот – если двигать магнит рядом с проводником (или внутри проводящей катушки) – то в проводнике возникнет электрический ток – на этом явлении основаны электрогенераторы.
Создать движение заряженных частиц по проводнику можно также с помощью особых химических реакций – на этом явлении базируются химические источники тока — батареи и аккумуляторы.
«Сила», с которой заряды будут двигаться по проводнику, называется электрическим напряжением, единица измерения — вольт. А количество этих зарядов, движущихся по проводнику – электрическим током, единица измерения — ампер.
Обычной батарейки достаточно для зажигания фонарика, но для совершения большой работы необходимо гораздо большее напряжение, которое создается специальными генераторами больших размеров.
Постоянный и переменный ток
Но есть еще одна очень важная разница между электричеством из батарейки и из бытовой розетки.
Заряды, создаваемые батарейкой, всегда выходят из одного полюса, и приходят к другому. Проводники соединяют полюса через какую-то нагрузку, заряды текут по ним в одну сторону, выполняя полезную работу. Такой ток называется постоянным.
Однако, это не единственный вариант движения зарядов по проводнику. Частицы, несущие заряды (как правило, это электроны), могут менять направление своего движения. Сперва переместиться в одну сторону, а потом – в другую, а потом обратно, и так далее. Причем, делать это очень часто (для российских линий – 50 раз в секунду). Фактически, при этом заряды не движутся, а лишь колеблются вокруг какого-то среднего положения. Однако, при этом они также могут совершать полезную работу. Такой ток называется переменным.
Его напряжение также измеряется вольтами, но, при этом имеется ввиду среднее значение, которое по действию было бы равно действию постоянного тока такого же напряжения.
В моменты наибольшей силы мгновенное напряжение сети 220 достигает 310в!
Переменный ток имеет ряд очень важных особенностей, которые обусловили его широкое применение в жизни человека. Наиболее важными являются две:
- Возможность легкого преобразования с помощью трансформатора.
- Простота и дешевизна двигателей переменного тока.
Последняя особенность имеет ключевое значение. Для вращения электродвигателя необходимо создать вращающееся магнитное поле. Если подавать на двигатель постоянный ток – то вращающееся магнитное поле придется создавать конструктивными элементами самого двигателя. Раньше это делалось с помощью специального щеточно-коллекторного узла, который по мере поворота ротора двигателя переключал его обмотки так, чтобы магнитное поле поворачивалось на необходимый угол. Современные двигатели постоянного тока применяют для этого специальные электронные схемы, но суть их работы не меняется – они поворачивают магнитное поле по мере поворота ротора.
Фазы переменного тока
Щеточно-коллекторный узел или электронное управление — это достаточно сложные и дорогие устройства. Но, существует другая возможность, гораздо проще. На двигатель можно сразу подавать электричество так, чтобы в нем создавалось вращающееся поле. И переменный ток для этого подходит как нельзя лучше. Только надо подавать его особым образом – «по очереди», с помощью нескольких линий, которые называются фазами. А двигатель будет содержать несколько обмоток, на каждую линию – своя.
Получится очень удобно – по одной линии заряды движутся с максимальной скоростью, и эта линия создает в своей обмотке наибольшее магнитное поле, ротор двигателя будет максимально притягиваться к ней. В это время по другим линиям заряды движутся медленнее, и магнитное поле, создаваемое ими, меньше. А за то время, пока ротор повернется к первой обмотке, наибольшая скорость движения зарядов (и наибольшее магнитное поле) будет в следующей обмотке, ротор начнет притягиваться к ней.
Когда ротор повернется дальше, наибольшее магнитное поле возникнет в следующей обмотке – и так по кругу, ротор постоянно будет притягиваться к обмотке с наибольшим магнитным полем, которое постоянно будет возникать в следующей, по ходу вращения, обмотке.
Для организации такого, постоянно сдвигающегося по кругу, магнитного поля необходимо несколько линий. Если их две, то возникает неопределенность направления вращения – угол между обмотками в оба направления равен 180⁰. При трех обмотках такой неопределенности нет, угол между обмотками составит 120⁰. Такой переменный ток называется трехфазным.

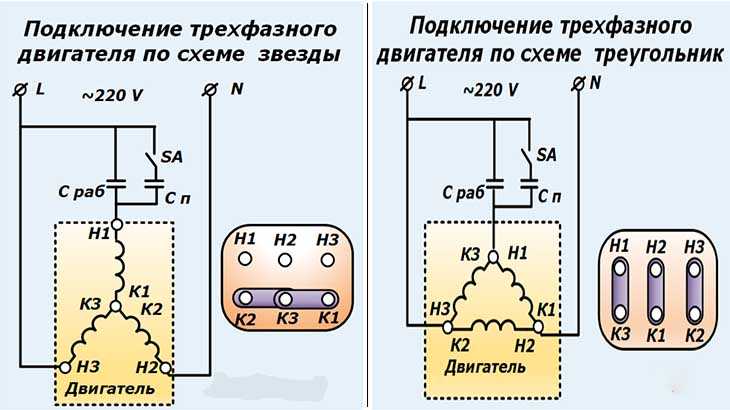

При этом оказывается удобно соединить обмотки вместе одной стороной, получив соединение «звезда».
Если измерить напряжение между центром «звезды» и концом любой из обмоток – мы получим те самые 220в, которые подходят к обычным бытовым розеткам. Фактически, два полюса штекера электрической розетки – это и есть центр и одна из фаз промышленной «звезды» переменного тока.
380 вольт из 220

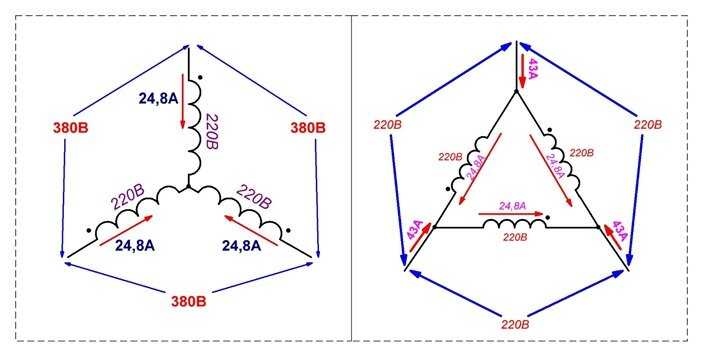

А откуда же цифра 380в? Вспомним, что переменный ток передается так, чтобы наибольшее значение постоянно переходило от очередной линии к следующей. При этом оказывается, что в то время, как заряды по одному проводу двигаются с максимальной скоростью вперед, по другим – они в это время уже движутся назад, тем самым их скорость складывается. Если бы фазы было только две, то максимальной скорости зарядов по одной линии соответствовала бы максимальная скорость движения зарядов в противоположную сторону по другой, и напряжение между ними было бы равно удвоенному (440в). В трехфазном случае ситуация сложнее. В момент наибольшей скорости движения зарядов по одной линии, в других — заряды движутся в противоположную сторону, но уже не с самой большой скоростью. В результате напряжение между фазами становится равным 380в.
Общее и различие
Таким образом, напряжение 380 вольт – это напряжение между любыми двумя из трех фаз.
При этом между общей точкой и каждой из фаз напряжение равно 220 вольт. В обычной бытовой электророзетке имеется именно такое напряжение.
Как правило, к большим многоэтажным домам подходят четырехпроводные линии – три фазы плюс общий провод. А внутри центрального домового щита потребители распределяются по фазам так, чтобы нагрузка на все три фазы была примерно одинаковой.
Для промышленных же предприятий используются все три фазы сразу. Промышленные электродвигатели имеют и используют их все.
Когда речь идет о «сети 220в» — имеется ввиду, как правило, бытовая электрическая сеть, которая представляет собой только одну фазу. Когда же речь идет о «сети 380в» — всегда имеется ввиду все три фазы, и четыре линии. При этом в любой 380-вольтной линии всегда имеется 220вольт – для получения такого напряжения достаточно подсоединиться к одной из фаз, и к общей точке.
НаукаКомментировать
|
ГОСТы, СНиПы Карта сайта TehTab.ru Поиск по сайту TehTab.ru |
Навигация по справочнику TehTab.ru: главная страница / / Техническая информация/ / Алфавиты, номиналы, коды/ / Номиналы электрических сетей. / / Питающее напряжение 220 В однофазное и 380 В трехфазное в РФ. 50Гц. Почему так. Жаргон электриков и здравый смысл.
|
|||||
|
Нашли ошибку? Есть дополнения? Напишите нам об этом, указав ссылку на страницу. |
||||||
|
TehTab.ru Реклама, сотрудничество: [email protected] |
Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Все риски за использование информаци с сайта посетители берут на себя. Проект TehTab.ru является некоммерческим, не поддерживается никакими политическими партиями и иностранными организациями. | |||||
50Гц. Почему так. Жаргон электриков и здравый смысл.
Неправильные, но встречающиеся обозначения: 380/220В;220/127 В; 660/380 В!!! Итак, далее говорим об обычной сети 220/380Вольт, для работы с остальными — лучше бы Вам быть электриком. Итак для такой сети:
Часто задаваемые вопросы — Schneider Electric
{"searchBar":{"inputPlaceholder":"Поиск по ключевому слову или задать вопрос","searchBtn":"Поиск","error":"Пожалуйста, введите ключевое слово для поиска"} }
Как я могу оптимизировать, с тормозным резистором или без него, тормозную остановку…
Торможение При большой инерции тормозимой нагрузки и слишком коротком темпе замедления, заданном приводом, энергия восстанавливается из нагрузка на привод.
Это включает в себя это…
Каковы общие потери тепла заполненным жидкостью (класс изоляции «A»)…
Общие тепловые потери заполненного жидкостью трансформатора распределения питания (класс изоляции «A») при различных нагрузках рассчитываются следующим образом: — При 100% нагрузке общие тепловые потери складываются из…
Как я могу включить тепловое реле перегрузки в пускатель звезда-треугольник, как…
«Только испытания, проведенные аккредитованными лабораториями, позволяют объявить, что комбинация оборудования может защитить установку в соответствии с типом 1, типом 2 или полная координация.
Эти…
С кабелем TSXCUSB485, какой драйвер Modbus я должен установить для использования в..
Драйвер Modbus 2.0 IE10, необходимый для различных программ Schneider, использующих протокол Modbus (TwidoSuite, Advantys, PL7), доступен в приложении Он поддерживает USB-кабель TSXCUSB485 и…
Popular Video FAQs Popular Videos
Video: Lisse Безвинтовые выключатели света Deco от Schneider… к плате центра нагрузки KQ
Как установить GV2AF3 на контактор TeSys D с AD или…
Узнайте больше в разделе «Часто задаваемые вопросы по общим знаниям» Общие знания
0.0.0″> В чем разница между PNP и NPN при описании 3-проводной схемы. ..
Большинство промышленных бесконтактных датчиков (индуктивные, емкостные, ультразвуковые и фотоэлектрические) являются полупроводниковыми. Термин твердотельный относится к типу компонентов, используемых в датчике. Твердотельный…
Какой размер перегрузки я использую со пускателем звезда-треугольник?
В большинстве случаев защита от перегрузки по схеме «звезда-треугольник» устанавливается под контактором «треугольник» с проводными соединениями с одной стороны каждой обмотки двигателя. Другая сторона обмоток…
Чем отличаются сети переменного тока 380 В, 400 В переменного тока и 415 В переменного тока…
На протяжении многих лет материковая Западная Европа использовала трехфазную сеть электропитания с номинальным напряжением 380 В переменного тока 50 Гц, в то время как в Великобритании использовалось 415 В переменного тока 50 Гц. В настоящее время все трехфазные источники питания в Западной Европе…
В чем разница между питанием от сети 220 В переменного тока, 230 В переменного тока и 240 В переменного тока…
В течение многих лет в континентальной Западной Европе используется электропитание от сети с номинальным напряжением 220 В переменного тока, 50 Гц. В Великобритании использовалось 240 В переменного тока, 50 Гц.
В настоящее время ВСЕ западноевропейские источники питания классифицируются как 230 В переменного тока. В…
Трехфазное питание или волшебство пропавшего Нейтрала
Электричество может показаться одновременно простым и запутанным. Никогда не помешает освежить в памяти такие вещи, как разница между вольтами, амперами и ваттами. Или краткий обзор того, где система постоянного тока может иметь наибольший смысл. Одной из особенно сложных концепций для освоения является идея трехфазного питания, особенно в конфигурации «треугольник».
Сантехники и автолюбители: радуйтесь! В этом посте мы представим сантехнику (или автомеханику) версию трехфазной системы питания.
Как работают трехфазные энергосистемы
Представьте себе водяную систему переменного тока, которая создает чередующиеся импульсы давления воды и вакуума в замкнутой системе с использованием двух труб (аналогично тому, как течет энергия переменного тока).
Вода поступает в ресивер (какой-то гидравлический двигатель) по одной трубе (назовем ее А), затем обратно к источнику по другой трубе (назовем ее Н). Каждые несколько секунд направление потока воды меняется на противоположное. Вы можете представить себе две трубы, идущие к двум концам цилиндра, толкающие и тянущие поршень в одноцилиндровом двигателе, преобразующие импульсы воды в полезную работу.
Система водоснабжения переменного тока
Теперь представьте, что вы хотите произвести в три раза больше энергии. Вам потребуется три таких системы (A, B и C, всего шесть труб, A-N1, B-N2 и C-N3).
Вы можете запускать три пары синхронно (вода течет с одинаковой скоростью и направлением в любой момент времени во всех трубах A/B/C и во всех трубах N1/N2/N3) или вы можете запускать их не синхронно ( например, A течет на полной скорости в одном направлении, B собирается дать задний ход и C течет на полной скорости в обратном направлении). Обратите внимание, что если все системы имеют одинаковые потоки (за исключением разного времени), когда N1 течет в одном направлении, N2 и N3 текут в противоположном направлении.
Более того, если вы сдвинете их синхронно ровно на ⅓ цикла каждую, поток в N-трубках будет фактически нейтрализован, и вам вообще не понадобятся N-трубки (или, может быть, вместо этого вы используете только одну общую N-трубку). из трех, чтобы позаботиться о любых дисбалансах в потоке через A-трубы, которые не компенсируются полностью).
Одна N-труба
N-трубка вообще отсутствует
Та же идея работает для трех электрических цепей. Вот почему трехфазное питание так популярно и используется для таких вещей, как центры обработки данных и другие энергоемкие операции. Это позволяет передавать то же количество энергии с меньшим количеством проводов, в некоторых случаях на 50% меньше (используя 3 провода вместо 6). Чтобы он работал, вам нужны три синхронизированных источника питания (три «фазы», обычно называемые X, Y и Z), сдвинутые на ⅓ цикла. Обычная труба «B» в этом расположении является «нейтральной».
Если вы используете только «трубы А», это называется соединением «треугольник» (треугольник).
В этой конфигурации вы полностью пропускаете «трубу Б» — «нейтраль» волшебным образом исчезает! В трехфазном соединении треугольником вы используете 3 силовых проводника (обычно обозначенных X, Y и Z). У вас также может быть 4-й заземляющий провод для безопасности. Это то, что электрики называют 3-полюсным 3-проводным соединением (3P3W, без заземления) или 3-полюсным 4-проводным соединением (3P4W, с заземлением).
Если вы используете три «трубы A» и общую «трубу B», это соединение называется Y («звезда») (три стороны плюс центр). В Y-соединении вы используете 4 силовых проводника (обозначенных X, Y, Z и N) и дополнительный 5-й заземляющий провод для безопасности. Так электрики называют 4-полюсное 4-проводное соединение (4P4W, без заземления) или 4-полюсное 5-проводное соединение (4P5W, с заземлением).
3-фазные системы питания: звезда (звезда) и треугольник
С 3-фазным питанием у вас есть два способа подключения традиционной 2-проводной нагрузки, такой как лампочка или сервер.
В системе Y вы можете подключить ее между любой фазой (X, Y или Z) и нейтралью (N). В системах Y и Delta вы также можете подключить его между любыми двумя фазами (X-Y, Y-Z или Z-X).
В трехфазной системе напряжение между любыми двумя фазами в 3 раза выше напряжения отдельной фазы в 1,73 раза (точнее, квадратный корень из 3). Если ваше напряжение X-N (а также Y-N и Z-N) составляет 120 В (распространено в США), напряжения X-Y (а также Y-Z и Z-X) (также известные как «перекрестные» напряжения) будут 120 В * 1,73 = 208 В. Напряжение 208 В (иногда его путают с европейским напряжением 220 В) происходит от перекрестного соединения фаз с трехфазной системой 120 В. Система 220 В с тремя фазами 220 В имеет перекрестное напряжение 220 * 1,73 = 380 В.
Быть умным с вашей электроэнергией
Packet Power предлагает системы мониторинга энергии для ответвленных и многоцепных цепей, которые поддерживают 3-фазное питание в конфигурациях «звезда» и «треугольник» и измеряют все ключевые параметры каждой отдельной фазы в цепи, а также общая мощность и энергопотребление.
