Чем опасно зануление вместо заземления: Зануление в двухпроводной сети когда нет заземления. Мысли вслух / Хабр

в чем разница и что лучше

• Статья
• Видео

Наверняка каждый электрик-новичок слышал о таком способе защиты от поражения током, как заземлении электроприборов. Монтаж трехпроводной электросети является обязательным условием при строительстве современного дома. Но что делать, если Вы живете в старой квартире, в которой при строительстве еще не применялась такая система защиты? В этом случае нужно сделать так называемое зануление электропроводки. О том, что собой представляют обе системы и в чем разница зануления и заземления, читайте далее!

• Основные отличия
• Что лучше?

Основные отличия

Как первая, так и вторая система защиты выполняет одну и ту же функцию – защита человека от поражения электричеством при прикосновении к оголенному проводу либо электроприбору, на котором происходит утечка тока. Разница лишь в том, что защитное зануление провоцирует моментальное отключение электроэнергии при опасном контакте человека и провода, а заземление мгновенно отводит опасное напряжение на землю. Так же оно вызывает снижение напряжения занулённых металлических нетоковедущих частей, оказавшихся под напряжением, относительно земли. Это и есть их общее отличие друг от друга, если говорить в двух словах.

Если рассматривать вопрос более подробно, то нужно остановиться на том, какой принцип действия у каждого варианта защиты, на основании чего сразу же будет видна разница альтернативных вариантов. Заземление работает следующим образом: к корпусу опасных электроприборов и бытовой техники подключается заземляющий провод, который идет на заземляющую шину в распределительном щитке. Оттуда общий заземляющий проводник выходит к главному заземляющему контуру – металлической конструкции, вкопанной в землю рядом с домом (как показано на фото). Если произойдет пробой тока на корпус прибора либо контакт с оголенной токоведущей жилой, опасность минует человека.

Что касается зануления, оно собой представляет соединение корпуса электроприбора с нейтральным проводом сети – нулем. В результате образуется замкнутый контур, как показано на схеме ниже. При возникновении опасной ситуации произойдет короткое замыкание и автоматические выключатели на вводном щитке моментально отключат электроэнергию.

Наглядно увидеть разницу между занулением и заземлением Вы можете на данной схеме:

Надеемся, теперь Вам стало понятно, чем отличаются обе защитные системы и что не менее важно – как они работают. Рекомендуем также просмотреть разницу между ними на наглядном видео примере:

Отличие альтернативных вариантов

Что лучше?

Чтобы Вы полностью усвоили материал, для начала предоставим отличия в использовании каждой системы, на основании чего и сделаем собственный вывод.

• Заземление дома можно запросто сделать своими руками, имея под рукой сварочный аппарат и немного металла. В то же время для создания зануления требуются определенные знания, связанные с расчетами и выбором оптимальной точки подключения провода к нейтрали.
• Проводник, обеспечивающий указанные соединения зануляемых частей с глухозаземлённой нейтралью источника называется нулевым защитным проводником.
• Нулевой защитный проводник отличается от нулевого рабочего проводника, который также соединён с глухозаземлённой нейтральной точкой источника. Он предназначается для электроснабжения источника.
• Если произойдет обрыв нулевого провода в распределительном щитке, система зануления не будет работать, и Вы можете стать жертвой поражения электрическим током. В этом плане с системой защитного заземления проще, т.к. в отличие от нуля провод PE не отгорает и практически не отваливается, если хотя бы раз в год подтягивать клемму. Хотя насчет этого можно сказать, что контур «земли» из-за того, что находится на улице, также может со временем повредиться, особенно в местах сварки электродов. Опять-таки, если Вы делаете ежегодную ревизию, проблем не будет.

Исходя из этого, можно сделать такой вывод – правильное заземление в частном доме не сложно сделать своими руками и к тому же такая система более долговечная, а значит и безопасная. Что касается зануления, для его создания нужен вызов мастера и в то же время более частый осмотр целостности нулевого провода, что является огромным минусом при сравнении отличий. Такой вариант не рекомендуется использовать, лучше подключить УЗО для защиты. Надеемся, что теперь Вы поняли, в чем разница зануления и заземления, как работают обе системы и какая более эффективная для дома и квартиры.

Отличительные признаки — часть 1

Отличительные признаки — часть 2

Похожие материалы:

• Как заменить электропроводку в квартире
• Как сделать заземление в квартире своими руками
• Как найти провод в стене

Отличие альтернативных вариантов

Отличительные признаки — часть 1

Отличительные признаки — часть 2

Чем отличается заземление от зануления: разница

Современная трёхфазная электропроводка выполнена по пятипроводной схеме, а однофазная по трёхпроводной. В этих схемах зануление и заземление выполнены отдельными проводами, следовательно, они выполняют разные функции. Для того чтобы правильно использовать эти проводники необходимо знать, чем отличается заземление от зануления.

Определение из нормативных документов

В «библии» электромонтёров Правилах Устройства Электроустановок п.п.1.7.28-1.7.31 даётся чёткое определение, что считается заземлением, а что занулением электрооборудования.

Однако формулировки, используемые в этом и других документах, являются сложными для людей, не связанных с электричеством. Для лучшего понимания материала статьи можно объяснить, что такое заземление и зануление простыми словами.

Что такое зануление

Все жилые районы и большинство промышленных предприятий подключены к понижающим трансформаторам, вторичные обмотки которых соединены в «звезду» и подключены к контуру заземления без разрывов и переключателей. Такая схема электропитания называется «с глухозаземлённой нейтралью».

От таких подстанций отходит четыре провода — три фазных от концов обмоток и нейтраль, или нулевой проводник, от средней точки звезды. Занулением является соединение металлических корпусов электроприборов с нейтралью трансформатора или с нулевым проводником в однофазной сети 220В.

Согласно ПУЭ п.1.7.31 защитным занулением это подключение будет в том случае, если оно выполнено для повышения электробезопасности, а не по требованиям технологии или иным причинам.

Информация! Если нулевой проводник, присоединённый к контуру заземления или глухозаземлённой нейтрали, используется только для защиты, то его можно назвать «защитнное заземление».

Что такое заземление

Заземление — это подключение корпуса оборудования к контуру заземления. Такой контур может находиться возле здания или на трансформаторной подстанции. В последнем случае электропитание осуществляется по пятипроводной схеме, с дополнительным заземляющим проводом РЕ.

Соединение оборудования с заземлителями может осуществляться с двумя целями:

• Защитное заземление. Производится для предотвращения электротравм. Определение даётся в ПУЭ п.1.7.29.
• Рабочее (функциональное) заземление. Используется для работы электрооборудования, описывается в ПУЭ п.1.7.30.

Информация! Соединение заземления с нейтралью в трансформаторной подстанции или во вводном щитке даёт возможность также называть его «защитным занулением».

Для чего применяют заземление и зануление

С точки зрения электротехники эти проводники являются равнозначными и основное отличие заземления от зануления заключается в назначении таких проводов.

Зачем необходимо заземление

Прикосновение к элементам, находящимся под напряжением сети, может быть опасным для здоровья. В исправном оборудовании корпус отделён от токоведущих частей при помощи изоляционных материалов.

При разрушении изоляции на металлических частях корпуса появляется высокое напряжение и если оборудование не подключено к контуру заземления контакт человека с оборудованием приведёт к поражению электрическим током.

Наличие заземления обеспечивает отсутствие разности потенциалов между оборудованием с повреждённой изоляцией и заземлёнными элементами здания. При этом происходит срабатывание дифференциальной защиты и, при коротком замыкании на корпус, отключению автоматического выключателя.

Рабочее и защитное зануление

Соединение оборудования с нейтралью есть двух видов:

• Защитное. Предназначено для отключения питания при нарушении изоляции. При этом возникает короткое замыкание между элементами, подключёнными к фазным проводам, и занулённым корпусом. Это вызывает повышение тока в сети выше уставки соответствующего автоматического выключателя.
• Рабочее. Используется для получения однофазного напряжения в трёхфазной сети. В данной схеме нейтраль подключается не к корпусу, а к нулевой шине электросхемы или щита.

Схема подключения

Схемы подключения заземления и зануления отличаются в зависимости от назначения.

Защитное заземление должно подключаться к электроприборам без выключателей и разъединителей. Для этого используется отдельный пятый проводник РЕ в подходящем кабеле. Второй конец этого кабеля присоединяется к глухозаземлённой нейтрали понижающего трансформатора в схемах электроснабжения TN-S.

Защитное зануление предполагает присоединение корпусов оборудования к нейтральному проводнику ДО вводного автомата и в таком виде практически не используется.

Для использования защитного зануления точку соединения с нейтралью необходимо дополнительно заземлять. При этом морально устаревшая схема электроснабжения TN-C преобразовывается в более современную схему TN-C-S.

Рабочее зануление выполняется путём установки в электрощите нулевой шины N. К ней присоединяются нулевые провода отдельных линий при монтаже однофазных автоматов и нейтраль однофазных потребителей в трёхфазной сети.

Принцип работы заземления и зануления

Основная задача защитного заземления и защитного зануления одинаковая — предотвратить электротравму человека при повреждении изоляции между элементами, находящимися под напряжением и металлическим корпусом оборудования.

Однако эти приспособления выполняют свои функции по-разному и главное, чем отличается зануление от заземления это способом защиты и используемой защитной аппаратуры.

Принцип работы заземления

Для поражения электрическим током необходима разность потенциалов между корпусом оборудования и поверхностью, на которой стоит человек. Обычно это заземлённый пол или сантехника. При повреждении изоляции заземляющий провод отводит высокое напряжение в землю и шунтирует тело человека.

Согласно нормам ПУЭ п. 1.8.39 сопротивление контура заземления должно быть не более 4 Ом, что намного меньше сопротивления тела человека, даже если контакт был произведён мокрыми руками.

В результате ток, протекающий через организм, становится намного меньше величины, при которой он начинает ощущаться как лёгкое покалывание.

Ток, протекающий через заземляющий провод, называется ток утечки и его появление приводит к срабатыванию дифференциальной защиты, а при его увеличении выше уставки автоматического выключателя происходит аварийное отключение автомата линии.

Принцип работы зануления

Зануление является менее надёжной защитой и предназначено для отключения линии в аварийных ситуациях защитным автоматом. Это защитное устройство сработает только при коротком замыкании между внутренней частью электрооборудования и корпусом.

Фактически, нулевой проводник в сетях с глухозаземлённой нейтралью выполняет две функции — заземления и зануления и является совмещённым проводом PEN, однако его сопротивление не нормируется и разность потенциалов между занулённым корпусом и заземлёнными элементами здания может достигать значительной величины, особенно если линия проложена тонким проводом и имеет значительную протяжённость и сопротивление.

Подходящий к квартире или частному дому однофазный двухжильный кабель кроме двухполюсного автомата проходит через дифреле, которое не отключает питание при нарушении изоляции. Такая защита сработает только при прикосновении к корпусу оборудования с повреждённой изоляцией.

В чем практическая разница между заземлением и занулением

Если заземляющий и нейтральный проводники оба проходят от потребителя к глухозаземлённой нейтрали трансформаторной подстанции, где подключаются к контуру заземления, то возможно не имеет значения, как их использовать?

Несмотря на то, что с точки зрения электротехники эти проводники равнозначные, отличия в монтаже делают недопустимым произвольное подключение земли и ноля в щитке и к электроприборам. Согласно ПУЭ, у каждого из этих проводов свои требования и область применения:

• Заземление. Используется для того, чтобы обеспечить отсутствие напряжения на корпусе электроприбора. При нарушении изоляции напряжение по заземляющему проводнику отводится в землю, при этом появляется ток утечки. Если его величина превышает 30мА, то срабатывает УЗО или дифавтомат, установленные в электрощитке. Заземляющий провод должен проходить от контура заземления до розетки или корпуса оборудования без автоматов или выключателей без контакта с нейтралью.
• Зануление. Согласно ПУЭ п.1.7.132 использовать подключение к рабочему нулевому проводнику для защиты от поражения электричеством запрещено, поэтому зануление применяется для разделения трёхфазного электропитания на три однофазных линии. Для подключения к нейтрали корпуса оборудования необходимо выполнить отвод от нулевого провода с дополнительным заземлением места разделения. В этом случае дополнительный провод считается заземляющим.

Заземление и зануление служат для защиты человека от поражения электрическим током. Основное отличие зануления от заземления в том что они по разному осуществляют эту защиту. Заземление обеспечивает безопасность путем снижения напряжения прикосновения до безопасной величины (электрический ток уходит в землю). Зануление — путем отключения поврежденного оборудования от сети.

Что лучше

Главное, чем отличается заземление от зануления, это надёжностью защиты от поражения электрическим током. По нейтральному проводу протекает электрический ток, что может привести к разрушению мест соединений и подгоранию контактов автоматов и рубильников.

Согласно ПУЭ, нулевой проводник должен отключаться одновременно с фазным, но это не гарантирует одновременного включения контактов выключателя. В этом случае на корпусе занулённого электроприбора через электросхему появится фазное напряжение.

В отличие от защитного заземления, установленное в схеме зануления УЗО будет отключать питание только в случае попадания человека под напряжение.

Ток утечки, протекающий через повреждённую изоляцию и зануление, вызовет только срабатывание автоматического выключателя при коротком замыкании. Незначительный ток может привести к полному разрушению электроприбора и его возгоранию.

Опасность зануления в быту

Для защиты от поражения электрическим током применяются два вида защит — заземление и зануление. В чем разница между ними понимают не все электромонтёры, а тем более домашние мастера.

Поэтому при монтаже электропроводки иногда вместо заземляющего провода используется подключение к нейтрали. Выполнить эту работу по всем нормам ПУЭ, описанным в главе 1.7, затруднительно и вместо этого просто производится соединение нейтральной и заземляющей шин в электрощитке после вводного автомата или даже в розетке.

Такое зануление выполняет свои защитные функции до тех пор, пока нейтральный проводник сохраняет свою целостность на всем протяжении. При аварийных ситуациях на заземляющих клеммах и корпусах электроприборов гарантировано появляется напряжение, что может быть опасным для жизни.

Поэтому использование рабочего нулевого проводника в качестве защитного запрещено нормами ПУЭ.

Вывод

Главное, чем отличается заземление от зануления — это надёжность защиты. В случае подключении корпуса к заземлению высокое напряжение отводится в землю и появляющийся при этом ток утечки вызывает срабатывание дифференциальной защиты. При монтаже зануления отключение производится автоматическим выключателем только в случае короткого замыкания. Поэтому при выборе способа защиты зануление следует устанавливать только при невозможности произвести монтаж заземления.

Похожие материалы на сайте:

• Устройство контура заземления
• Почему зануление в квартире опасно
• Расчет заземляющего устройства

Заземление не защищает от поражения электрическим током

Концепция заземления окружена множеством мифов и дезинформации, которые могут нанести вам вред, говорят эксперты.

Электрическое заземление знакомо большинству людей. Это в наших домах, офисах и вообще везде, где есть электрический ток.

Внешне заземление выглядит просто — вы создаете путь, по которому избыточный ток стекает в землю и медленно исчезает, защищая технику от повреждения и тело от ударов током.

Но что, если я скажу вам, что в приведенном выше предложении есть как минимум два мифа?

Верно. Переменный ток (переменный ток) не исчезает в земле, а заземление не защищает ваше тело от поражения электрическим током в случае короткого замыкания или замыкания на землю.

«Но я думал, заземление полезно?»

Да, заземление, прикосновение к земле, на пляже, в горах и т. д. является терапевтическим, но не для жилых электрических систем.

Запутались? Слова «заземление» и «заземление» имеют несколько значений и значений, поэтому их можно понять. Земля — это земля, но это также и электрический термин, означающий подключение контровочной проволоки, называемой проводником заземления оборудования (EGC). Земля/земля необходима для рассеивания молнии, но не рассеивает искусственные источники. Мы не хотим, чтобы земля была вовлечена в электрические цепи, так как это помешает EGC отключить выключатель.

Мы надеемся, что после прочтения этого поста вы больше не запутаетесь. Это становится сложным, поэтому с этим нужно разобраться. Мы поговорим об электрическом токе, целях заземления и попытаемся развеять мифы, окружающие его, чтобы вы могли предпринять необходимые шаги, которые действительно помогут вам защитить себя и своих близких.

Для этого мы обратимся к фантастическому видео Майка Холта, авторитета в этой области.

Майк Холт  является мастером-электриком и экспертом National Electrical Code®, который написал и опубликовал сотни учебных пособий по электротехнике, видео и статей, а также провел тысячи семинаров по электротехнике в США и за рубежом.

Его компания, Mike Holt Enterprises, уже более 40 лет обслуживает электротехническую промышленность, создавая и публикуя книги и DVD-диски, и является ведущим онлайн-обучением и поддержкой учебных программ для инструкторов по электротехнике, студентов, организаций и специалистов-электриков.

Посмотрите это видео, в котором Майк объясняет мифы о заземлении. Если можете, посмотрите все это, чтобы сначала изучить основы электрики. Затем, если вы хотите продолжить чтение, мы объясним некоторые основные моменты. Обратите внимание на метки времени ниже, которые касаются некоторых конкретных мифов о заземлении.

34:58 Миф 1: Заземление обеспечивает путь, необходимый для устранения замыкания на землю.
36:13 Миф 2: Ток идет по пути наименьшего сопротивления к земле.
37:09 Миф 3: Заземление сводит все к нулевому потенциалу. Это снижает напряжение прикосновения и шага до безопасного значения.
44:11 Миф 4: чем больше заземления, тем лучше!
52:49 Миф 5: Заземление фонарного столба необходимо и требуется NEC.
55:49 Образцы мифов!
1:01:39 ФАКТ: Заземление не защищает от поражения электрическим током.

Вот некоторые из мифов о заземлении, на которые обращает внимание Майк.

Если видео не говорит само за себя, мы постараемся помочь повторить и подтвердить в этом посте. Вы найдете видеоклипы, встроенные в этот пост (все разные встроенные видео имеют одно и то же изображение для предварительного просмотра, но они будут воспроизводить разные части упомянутого видео).

Итак, начнем.

Что такое ток?

Возможно, вы знакомы с атомами. Это мельчайшая единица обычной материи и, по сути, строительные блоки почти всего в этой вселенной. Атом состоит из трех субатомных частиц: протонов, электронов и нейтронов. И они несут разные заряды, а именно положительный, отрицательный и нейтральный.

Электрический ток возникает из-за того, что заряды, подобные электронам, движутся или текут по проводу в цепи (подробнее о цепях ниже). Это означает, что ваш телевизор, лампочки, холодильник и все, что работает на электричестве, получает энергию от этого простого процесса движения электронов. на проводе в цепи.

Существует два типа тока: переменный ток (переменный ток) и постоянный ток (постоянный ток). Постоянный ток течет в одном направлении. AC путешествует туда и обратно. Молния является естественным источником и имеет постоянный ток. Единственное, что летит на землю, это молния. Все другие искусственные электрические цепи переменного и постоянного тока требуют цепи и могут использовать землю, но не уходят в землю и остаются там. Знаете ли вы, что газовая компания ставит DC на свои газовые трубы, чтобы предотвратить их коррозию? Для этого нужна цепь.

Электрическая цепь

Цепь — это просто путь, по которому ток поступает от источника, выполняет работу (включает питание устройств и приборов) и возвращается к источнику. Получается круг. Для работы искусственных токов переменного и постоянного тока требуется полная цепь.

Вот как работает схема.

Представьте себе батарейку, питающую лампочку. Аккумулятор имеет положительный и отрицательный конец. Противоположные заряды притягиваются. Отрицательные электроны притягиваются к положительным зарядам. И как только вы включаете переключатель, батарея начинает выпускать электроны через свой отрицательный конец (содержит избыток отрицательных электронов), и они перемещаются по проводу.

Затем заряды достигают лампочки, питают ее и возвращаются к батарее через положительный конец, замыкая цепь.

То же самое относится и к переменному току (импульсы переменного тока 60 раз в секунду в США), который поступает в ваш дом по линиям электропередач. В отличие от движения постоянного тока в одном направлении, разница в том, что переменный ток чередуется вперед и назад. Например, он может начать с отрицательного конца, а затем сделать то же самое с положительного конца.

Как получить удар током?

Представьте себе 120-вольтовый (напряжение — это давление) источник переменного тока, выдающий ток для питания лампочки в цепи. Основная операция заключается в том, что ток покидает источник (трансформатор), идет к лампочке, заряжает ее и возвращается к источнику (трансформатору).

Теперь представьте, что вы прикасаетесь к оголенному проводу в этой цепи. Как только вы это сделаете, ваше тело будет подталкиваться этими 120 В, и ток попытается пройти через вас. Правило: current возвращает все доступные пути к своему источнику. Это означает, что ток по-прежнему будет проходить через лампочку и провод, но он также будет проходить через ваше тело, если найдет путь, чтобы вернуться к своему источнику.

Теперь уровень опасности, в которой вы находитесь, когда вы касаетесь предмета, находящегося под напряжением, зависит от входа и выхода на вашем теле, которые замыкают эту электрическую цепь. Есть две точки, точка входа и точка выхода из вашего тела. Скажи, что ты стоишь на земле босыми ногами. Ток пойдет от вашей руки (точка входа электрического контакта), через ваше тело, через ваши ноги (точка выхода) и через землю, тем самым найдя путь обратно к своему источнику, трансформатору, который запустил эту цепь. Могут быть и более крупные цепи, например, обратно к подстанции.

Точно так же скажем, что ваша другая рука касается металлической трубы. В этом случае ток также будет течь из одной руки, через вашу грудь и выходить из другой руки.

Различные части вашего тела естественным образом имеют разный уровень сопротивления току, и это сопротивление измеряется в единицах, называемых омами (Ом). На приведенной ниже диаграмме показано, какое сопротивление оказывают различные части вашего тела.

Помимо естественной способности вашего тела сопротивляться току, состояние вашей кожи во время удара электрическим током является важной переменной. Например, если ваша рука или тело мокрые, серьезность ущерба от поражения электрическим током значительно увеличивается. Способность кожи препятствовать прохождению тока исчезает при намокании. Сопротивление нашего внутреннего тела считается постоянным, около 500 Ом (Ом). Кожа в сухом состоянии может иметь сопротивление от 1000 до 1 000 000 Ом, широкий спектр возможностей. Но во влажном состоянии кожа имеет сопротивление 0 Ом, поэтому остается только внутреннее сопротивление 500 Ом (некоторые говорят, что 300 Ом).

Конечно, если вы носите обувь с резиновой подошвой или резиновые перчатки, пути входа/выхода будут иметь гораздо большее сопротивление, а ток будет уменьшен или устранен. Кожа блокирует постоянный ток лучше, чем переменный ток. Высокие частоты (выше 2 кГц) и влажные условия (бассейн, озеро, пристань, ванна, раковина, душ и т. д.) лишают кожу способности препятствовать току.

Независимо от типа тока, переменного или постоянного, они покидают источник и возвращаются к нему — и проходят через ваше тело, если подключены к этой цепи.

Заземление ФАКТ: Заземление не защищает от поражения электрическим током

Заземление: чего оно не делает?

Часто встречаются короткие замыкания. Что такое короткое замыкание? Это короткое замыкание или непреднамеренный путь, который увеличивает ток выше, чем мы хотим. Из-за опасности короткого замыкания мы стараемся сделать наши электрические системы более безопасными, и использование заземления оборудования является одной из них.

Заземление обеспечивает путь наименьшего сопротивления для прохождения электрического тока в землю. Это снимает избыточный заряд с контактных поверхностей, таких как металлический корпус приборов, что делает более безопасным прикосновение к приборам даже в случае короткого замыкания.

Неправильно! К сожалению, это то, во что многие люди верят . Ток не течет на землю. Заземление/заземление не устраняет избыточные заряды от электрических неисправностей. Заземление НЕ защищает вас от электрической неисправности.

В 2009 году The New York Times опубликовала историю о зеленом берете, которого убило током в душе в его казарме в Ираке. Выполнив задание, солдат вернулся в свою казарму и начал принимать душ.

Никому неизвестная неисправность (замыкание провода под напряжением на металлическую раму) в моторе, перекачивающем воду. Так как это было металлическое здание с металлическими трубами и фитингами, неисправность привела в действие все здание. Итак, когда он включил душ, его тело соприкоснулось с этим током, который ударил его током. Вокруг здания были установлены заземляющие стержни, но они не помогли отключить автоматический выключатель двигателя. Вера в то, что земля рассеивает условия неисправности сверхтока переменного тока, является ложным. Отключение выключателя — единственное, что остановит ток в этой цепи от питания труб.

Миф о заземлении 1: Заземление обеспечивает путь, необходимый для устранения замыкания на землю

Другая история произошла в Майами, где мальчика ударило током в автобусной остановке. Как только он сел на металлическую скамью и снял обувь, позволив босым ногам коснуться земли, его ударило током.

В ходе расследования они обнаружили, что в трансформаторе отсутствовала перемычка, создающая безопасный путь для обратного тока к источнику. Теперь, несмотря на то, что в этом учреждении был 4-футовый заземленный стержень, это не спасло 12-летнюю девочку.

Итак, мы видим, что представление о том, что заземление защищает вас от поражения электрическим током , является мифом.

Но если это так, то почему мы заземляемся? Что такое заземление? К сожалению, это слово было настолько разрушено, что оно нуждается в четком определении. Земля – это земля, почва. Заземление – это прикрепление чего-либо к земле, вбивание в землю стержня. НО, это также широко используемый термин для обозначения заземляющего проводника оборудования (EGC). EGC — это контровочная проволока, соединяющая металлический каркас оборудования с панелью выключателя. Назначение EGC состоит в том, чтобы отвести ток короткого замыкания (провод под напряжением, случайно коснувшийся корпуса) и мгновенно отключить выключатель. Это создает «эффективный путь замыкания на землю». И что это?

Чтобы сократить время, в течение которого мы подвергаемся воздействию электрической неисправности, нам необходимо иметь эффективный путь замыкания на землю.

Национальный электротехнический кодекс (NEC) описывает путь тока замыкания на землю как «преднамеренно сконструированный электропроводящий путь с низким импедансом, спроектированный и предназначенный для передачи тока в условиях замыкания на землю от точки замыкания на землю на системы электропроводки к источнику электропитания, что облегчает работу устройства защиты от перегрузки по току или детекторов замыкания на землю».

Низкий импеданс означает низкое сопротивление или когда ток течет легко, не блокируясь и не встречая препятствий. Земля имеет гораздо большее сопротивление, чем медный провод. Состояние замыкания на землю означает, что провод под напряжением случайно и непреднамеренно касается металлического корпуса прибора или земли/почвы. Устройство защиты от перегрузки по току — это автоматический выключатель на вашем электрическом щите. Нигде в этом описании земля или земля/почва не являются полезными, необходимыми или желаемыми. На самом деле, это враг эффективного пути замыкания на землю! NEC 250.4(A)(5) говорит « Земля не должна рассматриваться как эффективный путь тока замыкания на землю. “

Надлежащим образом «заземленная» электрическая система эффективно направляет переменный ток короткого замыкания (через путь с низким импедансом) от неисправного прибора обратно, чтобы быстро и эффективно отключить выключатель на проводах, а НЕ на землю или через нее. Эффективный путь замыкания на землю к отключению выключателей лежит не через землю, а по проводам.

Это основной принцип эффективного пути замыкания на землю. Это необходимо для работы устройств защиты от перегрузки по току. С проводом, предназначенным для отключения выключателя, мы намного безопаснее, чем когда-либо, используя землю. Заземляющий провод оборудования (EGC) — это страховочный провод, который соединяется с рамой прибора и автоматическим выключателем.

К сожалению, EGC также имеет двойное предназначение для защиты от скачков постоянного тока от молнии. EGC также имеет путь на землю. EGC подключен к другому проводу, проводу обратного тока, называемому заземленным проводником (также известным как нейтраль). Этот заземляющий проводник требуется заземлить, воткнув в землю, через провод, называемый проводником заземляющего электрода (к заземляющему стержню или заземляющему электроду), только в одном месте, на главном разъединителе, главном выключателе. Это серьезная проблема, связанная с многозаземленной нейтральной системой, которая имеет серьезные проблемы, и мы не будем вдаваться в нее здесь.

Самый важный момент, к которому нужно прийти, это то, что в доме есть две основные функции «заземления». Переменный ток должен отключать выключатели, а молния постоянного тока должна замыкаться на землю. Их не следует путать. Для переменного тока требуется цепь, для постоянного тока — нет. Переменный ток возвращается к своему источнику, а молния постоянного тока уходит в землю (также земля в облако, облако в облако, облако в землю и т. д.). Эти системы спасают вас от удара током до смерти. Они не имеют ничего общего с так называемыми полезными земными электронами или чем-то еще, что кажется хорошей идеей касаться этих заземляющих проводников. Они загрязнены сетевыми частотами, неустраненными неисправностями и импульсными токами.

Заземление обеспечивает путь, необходимый для устранения неисправности заземления

«Заземление» используется здесь как EGC, а не заземление. Замыкание на землю — это один из типов неисправности в электрической системе, вызванный неправильной проводкой, поврежденными приборами или изношенной изоляцией проводов. Это тип короткого замыкания, возникающий, когда электрический ток непреднамеренно проходит по «заземленному» (подключенному к EGC) корпусу, металлической конструкции или непосредственно на землю. Земля имеет два значения: ЭГК и земля. Если вы что-то заземлили, вы либо прикрепили EGC, либо подключили его к земле. Но EGC не должен использовать землю, чтобы быть эффективным.

Простым примером может служить оголенный провод, касающийся металлической коробки. Теперь, когда электричество возвращается к своему источнику по всем доступным путям, замыкание на землю заряжает все на пути, раму, провод и всех, кто к нему прикасается.

Как мы уже обсуждали, ток исходит от источника и возвращается к источнику, , поэтому в случае замыкания на землю ток вернется по непреднамеренным путям, как, например, в металлической сантехнике. А при прикосновении к находящемуся под напряжением металлу можно получить сильный удар током.

Важность заземления

Заземление не только важно, оно необходимо везде, где есть электричество. И вот почему.

T В Справочнике национальных электротехнических норм и правил указано, что существует три основных причины для заземления:

(1)  Для ограничения напряжений, вызванных молнией или случайным контактом питающих проводов с проводами более высокого напряжения .

(2)  Для стабилизации напряжения в нормальных условиях эксплуатации (что поддерживает напряжение на одном уровне относительно земли, чтобы любое оборудование, подключенное к системе, подвергалось воздействию только этой разности потенциалов) .

(3)  Для облегчения работы устройств перегрузки по току, таких как предохранители, автоматические выключатели или реле, в условиях замыкания на землю.

Защищает от скачков напряжения

Скачки напряжения могут быть вызваны молнией постоянного тока и проблемами с питанием переменного тока. Статистика говорит, что молния ударяет в землю не менее 100 раз в секунду. Это 8 миллионов раз в день и около 3 миллиардов раз в год. Иногда эти удары молнии поражают линии электропередач, которые передают электричество в ваш дом.

(1) — этот сценарий касается молнии, естественного источника постоянного тока. Затем он решает искусственные проблемы из-за того, что провода сетки касаются проводки дома.

(2) больше относится к стабилизации или соединению всего вместе, чтобы напряжение повышалось и понижалось одновременно. Вы можете себе представить, как это хорошо для проводки, но не для человека, который находится рядом с оборудованием, которое то поднимается, то падает при высоком напряжении.

(3) предназначен исключительно для активации автоматических выключателей и говорит о EGC.

Электрические скачки вынуждают электрическую систему принимать чрезвычайно чрезмерный ток, что приводит к значительному скачку напряжения. Эти скачки напряжения могут полностью вывести из строя вашу электронику и электроприборы, что часто и происходит. Когда вы заземляете свою электрическую систему, источники постоянного тока, такие как молния, уходят на землю всеми путями. Обеспечивая заземление, этот выброс энергии может быть лучше распределен, но также и рассеян в земле.

Помимо молнии, есть много других причин скачков напряжения в вашем доме. Например, может произойти мощный скачок напряжения переменного тока, когда ваша коммунальная компания выполняет переключение энергосистемы. Это источник переменного тока, отличный от молнии (постоянный ток). Нет ничего, что могло бы спасти вашу бытовую технику от прямого попадания молнии. Мы говорим о локальных и непрямых средах вокруг ударов молнии, которые заряжаются энергией постоянного тока.

Скачки напряжения в сети переменного тока попадают прямо в наши дома через систему с несколькими заземлениями нейтрали, но концепция заключается в том, что если проблема возникает у всех, она сводится к одному человеку или месту.

Helps Direct Electricity

«Заземленная» электрическая система эффективно направляет переменный ток короткого замыкания (через путь с низким импедансом) от устройства обратно к выключателю, быстро и эффективно, а не через землю или через нее. Это основной принцип эффективного пути замыкания на землю. Это необходимо для работы устройств защиты от перегрузки по току. С проводом, предназначенным для отключения выключателя, мы намного безопаснее, чем при использовании земли. Постоянный ток от молнии имеет путь, направленный в землю через проводник заземлителя на служебном отключении.

Предотвращает электрический пожар

Эффективный путь замыкания на землю через заземляющий проводник оборудования для быстрого срабатывания автоматического выключателя сводит к минимуму вероятность возгорания. Это то, что уже должно быть установлено в вашем доме (кроме домов, построенных до 70-х годов). Если есть проблема, препятствующая эффективному пути тока замыкания на землю, вы должны убедиться, что она устранена немедленно.

Дополнительное примечание: Прерыватели цепи замыкания на землю (GFCI) являются дополнительной функцией, которая срабатывает при дисбалансе всего 5 мА между цепями горячего и обратного тока, что предполагает, что ток возвращается на проводник заземления оборудования. Кроме того, дуговые выключатели обнаруживают крошечные скачки тока между контактами, которые очень горячие и приводят к возгоранию.

Другие источники возгорания от искрения связаны с водопроводными трубами, передающими ток от дома к дому, и проволочной сеткой в ​​стенах, которая может оказаться под напряжением из-за этого тока, искрящегося на гвоздях и других металлических предметах. Все заземления в мире не уберут этот ток из-за того, как труба заземлена на наш сервисный щиток. См. Решение для водопровода, чтобы удалить этот источник.

Мифы о заземлении

Как видите, заземление очень важно. Но вокруг заземления ходит много мифов. И это было бы хорошо, если бы не подвергало нас опасности. Важно помнить о двух основных различиях между переменным и постоянным током, а также о целях «заземления». Для искусственных источников (переменного и постоянного тока) требуется обратный путь по проводам для срабатывания выключателя, а для естественных источников (молний) требуется путь к земле. Не путайте их. Искусственные источники вредны для здоровья, а связанные с ними провода загрязнены вредным током и грязным электричеством (высокие частоты) от приборов.

Вот некоторые вещи, которые, по мнению многих людей, делает заземление, но это не так.

Ток идет по пути наименьшего сопротивления к земле (ложное утверждение)

F или давно мы знаем, что ток идет по пути наименьшего сопротивления к земле .

Поскольку у нас есть это неправильное представление, мы просто закапываем заземляющий стержень, предполагая, что он обеспечит путь для утечки тока короткого замыкания на землю. Но на самом деле заземляющий стержень ничего не делает для обесточивания объектов, затронутых неисправностью.

Вернемся к этому, «ток начинается с источника и возвращается к источнику». В этом утверждении отсутствует то, что ток использует любые и ВСЕ доступные пути, чтобы вернуться к своему источнику. Будь то через землю, металлические системы или человеческое тело.

Итак, предположим, что в вашей электрической системе есть неисправность. Если вы прикоснетесь к предмету под напряжением, вы получите удар током, даже если у вас установлена ​​надлежащая система заземления, особенно с закопанным металлическим стержнем, подключенным к заземляющему проводу на вашем заднем дворе.

Миф о заземлении 2: Ток идет по пути наименьшего сопротивления к земле

Заземление сводит все к нулю потенциал

Еще один миф о заземлении, который у нас есть, заключается в том, что оно сводит все к нулю потенциал и повышает ценность прикосновений и шагов до более безопасного уровня.

Простыми словами, о чем говорит этот миф, возьмите изолированный стержень, воткните его в землю и приложите к стержню ток 120 вольт, и человек, стоящий рядом с заземленным стержнем босиком, будет в полной безопасности. Ложь!

Посмотрите на изображение ниже, чтобы лучше понять потенциал прикосновения и шага от ноги к ноге.

Заземление не отменяет ток, а только добавляет пути для него.

Заземление Миф 3: Заземление сводит все к нулевому потенциалу.

Вам нужен надлежащий заземляющий провод оборудования, установленный в вашей электрической системе, чтобы сделать ее более безопасной (путем мгновенного отключения выключателя), чтобы вы могли безопасно прикасаться и наступать на токопроводящие участки в случае неисправности.

Если нет заземляющего провода оборудования, вся площадь будет находиться под напряжением, создавая градиент напряжения.

Чем больше заземления, тем лучше

Многие считают, что чем больше заземления вы заземлите в своей электрической системе, тем безопаснее вы будете. Но на самом деле заземление больше, чем требуется, может вызвать несколько сбоев в вашей электрической системе, нанося ущерб электрозависимому оборудованию в вашем доме и, возможно, вашей жизни.

Эксперт National Electrical Code® Майк Холт объясняет это так: Точно так же, как добавление топлива с более высоким октановым числом, чем требуется, приводит к ненужному увеличению расходов и, возможно, повреждению вашего автомобиля, заземление больше, чем рекомендует NEC, может сделать. то же самое с ценным оборудованием в вашем доме. Больше заземляющих стержней означает больше путей для тока в дом и из дома. В сети есть ток, возвращающийся на подстанцию, и если у вас есть более одного заземления / заземления в / из вашего дома, вы будете абсолютно уверены, что включите ток сети в свою проводку.

Миф 4 о заземлении: чем больше заземления, тем лучше!

Заземление фонарного столба необходимо и требуется NEC.

При установке фонарного столба перед домом большинство из нас закапывают в землю заземляющий стержень, думая, что он защитит лампу от скачков напряжения.

И нас также убедили, что заземление фонарного столба необходимо и требуется NEC. Но на самом деле заземляющий стержень почти ничего не делает для защиты фонарного столба от грозовых перенапряжений. Посмотрите на изображение ниже.

Вот как сильны удары молнии. Вы действительно думаете, что простой стержень, закопанный в грязь, может защитить приспособление на вершине столба от такого большого количества энергии?

Майк Холт говорит: « нет ».

Миф о заземлении 5: Заземление фонарного столба необходимо и требуется NEC

Урок: Заключительные мысли

Прочитав весь этот пост, я уверен, что вам интересно, в чем заключается настоящий урок.

Заземление не защищает вас от вреда.

Будет ли заземление сдерживать повышение напряжения до минимума и снизит вашу опасность? НЕТ. Заземляющие устройства (устанавливающие и эффективные пути замыкания на землю с помощью EGC), безусловно, сводят к минимуму время, в течение которого вы подвержены неисправностям. Вы не хотите прикасаться к этим заземленным приборам с самого начала, но если это так, они должны быть связаны с эффективным EGC для отключения выключателя, а НЕ связаны с заземляющим стержнем.

Мы уже установили, что заземление необходимо для снижения интенсивности скачков напряжения в сети, но оно также может привести к скачкам тока из сети, что является палкой о двух концах.

Ваша система заземления не защищена от сетевого тока низкого уровня от системы с множественным заземлением нейтрали, что обычно встречается на металлических водопроводных трубах. Все, что заземлено везде, помогает энергокомпании переносить скачки напряжения в сети (каждый разделяет свою проблему). За пределами сети проблемы с проводкой и бытовой техникой в ​​доме добавляют ток в систему заземления намного ниже порога распознавания автоматическим выключателем. Система заземления представляет собой «свалку» и имеет нездоровое количество тока и частоты грязного электричества. Он предназначен для крепления к приборам, а не к людям.

Итак, что вы можете сделать?

Прежде всего, не полагайтесь на заземляющие стержни для терапии или электробезопасности. Убедитесь, что электропроводка в вашем доме находится в первоклассном состоянии, а в ваших цепях настроен эффективный путь замыкания на землю. Проверка сертифицированным и квалифицированным электриком может помочь выявить ошибки в вашей электрической системе.

Заземление (прибор) означает установление пути для EGC для отключения автоматического выключателя (но никогда не проходя через землю), а заземление для молнии создает путь к земле. У них разные цели и назначения.

Ни один из них не является полезным терапевтическим средством для вашего тела. Они созданы для обработки наихудших сценариев, чтобы спасти вашу жизнь. Наша система заземления подключается непосредственно к разрядникам грозовых перенапряжений сети и основному пути обратного тока электросети. Дальнейшие исследования см. в книге Эндрю Макафи «Убийственное течение».

Длительное воздействие заземленных приборов или электросети вредно для здоровья и опасно. Рекомендуется защищаться при прикосновении к любому заземленному предмету в вашем доме. Если вам необходимо использовать заземляющий коврик или простыню, обратите внимание на NCB.

Если вам необходимо использовать заземляющий коврик или простыню, обратите внимание на NCB.

Электричество хоть и полезно, но опасно. Итак, убедитесь, что вы обращаетесь с этим правильно. Это для вашей безопасности и безопасности ваших близких.

Заземление и зануление — в чем разница? Заземление и зануление электрооборудования

Направленное движение заряженных частиц, называемое электрическим током, обеспечивает комфортное существование современного человека. Без него не работают производственные и строительные объекты, медицинские приборы в больницах, нет уюта в жилье, простаивает городской и междугородний транспорт. Но электричество служит человеку только в случае полного контроля, а если заряженные электроны смогут найти другой путь, то последствия будут плачевными. Для предотвращения непредсказуемых ситуаций применяются специальные меры, главное понимать, в чем разница. Заземление и зануление защищают человека от поражения электрическим током.

Направленное движение электронов осуществляется по пути наименьшего сопротивления. Чтобы избежать прохождения тока через тело человека, ему предлагают другое направление с наименьшими потерями, обеспечивающее заземление или зануление. В чем разница между ними, предстоит разобраться.

Заземление

Заземление — это одна жила или группа из них, соприкасающаяся с землей. С его помощью напряжение, подаваемое на металлический корпус агрегатов, сбрасывается по пути нулевого сопротивления, т.е. на землю.

Такое электрическое заземление и зануление электрооборудования в промышленности актуально и для бытовых приборов со стальными наружными частями. Прикосновение человека к корпусу холодильника или стиральной машины, находящейся под напряжением, не вызовет поражения электрическим током. Для этого используются специальные розетки с заземляющим контактом.

Принцип действия УЗО

Для безопасной эксплуатации промышленного и бытового оборудования применяют устройства защитного отключения (УЗО), автоматические дифференциальные выключатели. Их работа основана на сравнении входящего электрического тока, протекающего по фазному проводу и выходящего из квартиры через нулевой провод.

Нормальный режим работы электрической цепи показывает одинаковые значения тока на названных участках, потоки направлены в противоположные стороны. Для того, чтобы они продолжали уравновешивать свои действия, обеспечивать сбалансированную работу устройств, выполнять монтаж и установку заземления и зануления.

Пробой на любом участке изоляции приводит к протеканию тока на землю через поврежденное место с обходом рабочего нулевого проводника. В УЗО отображается перекос токов, устройство автоматически размыкает контакты и пропадает напряжение во всей рабочей цепи.

Для каждого отдельного режима работы предусмотрены различные настройки отключения УЗО, обычно диапазон настроек составляет от 10 до 300 мА. Устройство срабатывает быстро, время выключения составляет секунды.

Эксплуатация заземляющего устройства

Для подключения заземляющего устройства к корпусу бытового или промышленного оборудования используется РЕ-проводник, который выводится из щитка отдельной линией со специальным выводом. В конструкции предусмотрено соединение корпуса с землей, что и является целью заземления. Отличие заземления от зануления в том, что в начальный момент при включении вилки в розетку рабочий ноль и фаза в оборудовании не переключаются. Взаимодействие пропадает в последний момент, когда открывается контакт. Таким образом, заземление корпуса имеет надежный и постоянный эффект.

Два способа заземлителя

Системы защиты и отвода подразделяются на:

• Искусственные:
• Естественные.

Искусственное заземление предназначено непосредственно для защиты оборудования и людей. Для их монтажа необходимы горизонтальные и вертикальные стальные металлические продольные элементы (часто используются трубы диаметром до 5 см или уголки № 40 или № 60 длиной от 2,5 до 5 м). Таким образом, заземление и заземление различны. Отличие в том, что для качественной пристрелки требуется специалист.

Естественные заземлители применяются в случае их близости к объекту или жилому дому. В качестве защиты располагаются в земле трубопроводы из металла. Не использовать в защитных целях магистрали с горючими газами, жидкостями и те трубопроводы, наружные стенки которых обработаны антикоррозионным покрытием.

Природные объекты служат не только для защиты электроприборов, но и выполняют свое основное назначение. К недостаткам такого соединения можно отнести доступ к трубопроводам достаточно широкого круга лиц из соседних служб и ведомств, что создает опасность нарушения целостности соединения.

Обнуление

Кроме заземления, в некоторых случаях с помощью обнуления нужно различать отличия. Заземление и зануление напряжения стока, только сделать это можно разными способами. Второй способ заключается в электрическом соединении корпуса, в нормальном состоянии не находящегося под напряжением, и вывода однофазного источника электроэнергии, нулевого проводника генератора или трансформатора, источника постоянного тока в его средней точке. При занулении напряжение с корпуса сбрасывается на специальный распределительный щит или короб трансформатора.

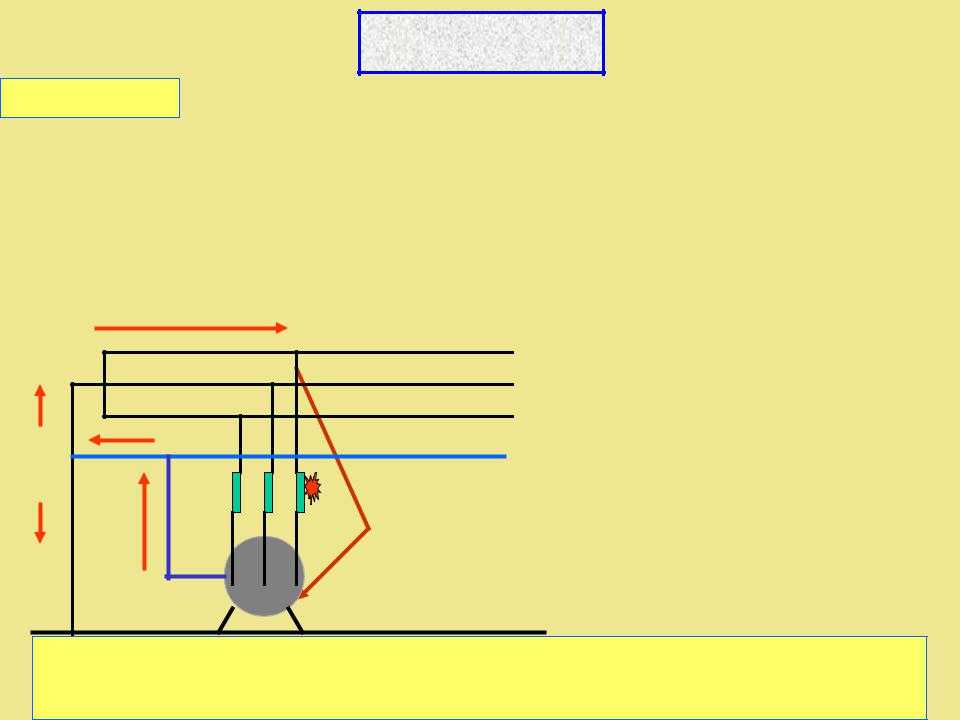

Зануление применяется в случаях непредвиденных скачков напряжения или пробоя изоляции корпуса промышленных или бытовых приборов. Происходит короткое замыкание, приводящее к перегоранию предохранителя и мгновенному автоматическому отключению, в этом отличие заземления от зануления.

Принцип зануления

Переменные трехфазные цепи используют нулевой проводник для различных целей. Для обеспечения электробезопасности с его помощью получают эффект короткого замыкания и генерируемого на корпусе напряжения с фазным потенциалом в критических ситуациях. В этом случае появляется ток выше номинального значения автоматического выключателя и контакт прекращается.

Устройство зануления

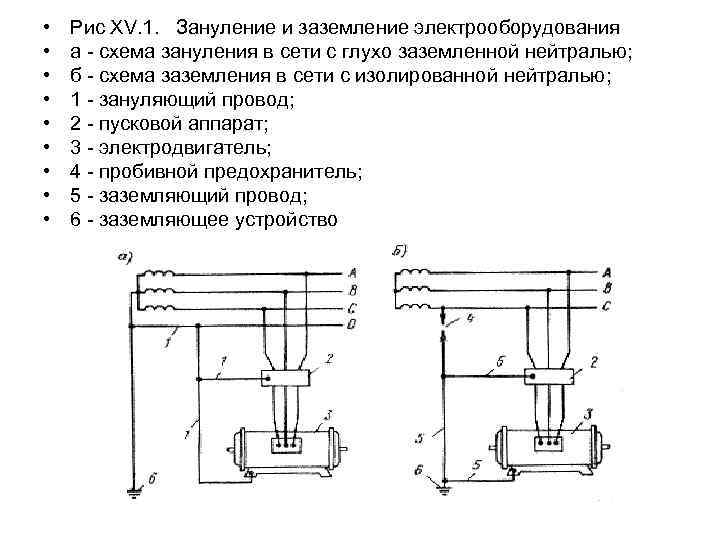

Чем отличается заземление от зануления можно увидеть на примере подключения. Корпус подключается к отдельному проводу отдельным проводом на распределительном щите. Для этого подключите третий провод электрического кабеля к розетке с помощью предусмотренной клеммы в розетке. У этого метода есть недостаток, заключающийся в том, что для автоматического отключения необходим ток, больший заданных параметров. Если в штатном режиме устройство отключения обеспечивает работу устройства с силой тока 16 Ампер, то небольшие разрывы тока продолжают протекать без отключения.

После этого становится понятно, чем отличается заземление от зануления. Организм человека под воздействием силы тока в 50 миллиампер не выдержит и наступит остановка сердца. Зануление от таких индикаторов тока защитить не может, так как его функция заключается в создании нагрузок, достаточных для размыкания контактов.

Заземление и зануление, в чем разница?

Между этими двумя способами есть отличия:

• При заземлении избыточный ток и напряжение, образующиеся на корпусе, отводятся непосредственно на землю, а при сбросе сбрасываются в ноль в щитке;
• Заземление является более эффективным способом защиты человека от поражения электрическим током;
• При использовании заземления безопасность достигается за счет резкого снижения напряжения, а применение зануления обеспечивает отключение участка линии, в котором происходит пробой на корпус;
• При выполнении зануления, для правильного определения нулевых точек и выбора способа защиты вам потребуется помощь специалиста-электрика, а сделать заземление, собрать контур и углубить его в землю может любой домашний мастер.

Заземление — система снятия напряжения через треугольник в земле из металлического профиля, приваренного в местах соединения. Правильно устроенный контур обеспечивает надежную защиту, но при этом необходимо соблюдать все правила. В зависимости от требуемого эффекта выбирают заземление и зануление электроустановок. Отличие зануления в том, что все элементы устройства, не находящиеся под током в обычном режиме, подключаются к нулевому проводу. Случайный контакт фазы с зануленными частями прибора приводит к резкому скачку тока и отключению оборудования.

Сопротивление нейтрального нейтрального провода в любом случае меньше, чем такое же значение контура в земле, поэтому при КЗ возникает КЗ, что в принципе невозможно при использовании заземляющего треугольника. После сравнения производительности двух систем становится понятно, в чем разница. Заземление и зануление различаются по способу защиты, так как важна вероятность выгорания нулевого провода со временем, и за этим необходимо постоянно следить. Зонирование часто применяется в многоэтажных домах, так как не всегда есть возможность устроить надежное и полноценное заземление.

Заземление не зависит от фазировки устройств, тогда как для устройства зануления необходимы определенные условия подключения. В большинстве случаев первый способ преобладает на предприятиях, где предусмотрены повышенные требования безопасности. Но и в домашних условиях в последнее время часто устраивают контур для отвода возникающих чрезмерных напряжений прямо в грунт, это более безопасный метод.

Защита по заземлению касается непосредственно электрической цепи, после пробоя изоляции из-за протекания тока на землю напряжение значительно снижается, но сеть продолжает работать. При обнулении отрезок линии полностью отключается.

Заземление в большинстве случаев применяют в линиях с изолированной изолированной нейтралью в системах ИТ и ТТ в трехфазных сетях напряжением до 1000 вольт и выше для систем с нейтралью в любом режиме. Применение зануления рекомендуется для линий с заземленным нейтральным проводом в сетях TN-CS, TN-C, TN-S с наличием N, PE, PEN проводников, в этом разница. Заземление и зануление, несмотря на различия, являются системами защиты человека и приборов.

Полезные термины по электротехнике

Для понимания некоторых принципов выполнения защитного зануления, заземления и отключения необходимо знать:

Имитатор нейтрали — это нулевой провод от генератора или трансформатора, непосредственно подключенный к контуру заземления.

Может быть выходом от источника переменного тока в однофазной сети или точкой полюса источника постоянного тока в двухфазных линиях, а также средним выходом в трехфазных сетях постоянного тока.

Изолированная нейтраль — нулевой провод генератора или трансформатора, не соединенный с контуром заземления или контактирующий с ним через сильное поле сопротивления от сигнализаторов, защитных устройств, измерительных реле и других устройств.

Принятые обозначения заземляющих устройств в сети

Все электроустановки с присутствующими в них заземлителями и нулевыми проводами должны быть в обязательном порядке маркированы. Обозначения наносятся на шины в виде буквенного обозначения РЕ с переменно чередующимися поперечными или продольными одинаковыми полосами зеленого или желтого цвета. Нейтральные нулевые жилы маркируются синей буквой N, поэтому обозначаются заземление и зануление. Описание для оборонительного и рабочего нуля заключается в нанесении буквенного обозначения PEN и окраске синим тоном по всей длине с зелено-желтыми наконечниками.

Буквенное обозначение

Первые буквы в пояснении к системе указывают на выбранный характер заземляющего устройства:

• Т — подключение источника питания непосредственно к земле;
• I — все токоведущие части изолированы от земли.

Вторая буква служит для описания токопроводящих частей относительно соединения с землей:

• Т указывает на обязательное заземление всех открытых частей, находящихся под напряжением, независимо от типа соединения с землей;
• Н — указывает на то, что защита открытых частей по току осуществляется через глухозаземленную нейтраль от источника питания напрямую.

Буквы, стоящие через тире Н, сообщают о характере этого соединения, определяют способ устройства нулевой защитной и рабочей жил: отдельными проводами;

С — один провод используется для защитного и рабочего нуля.

Типы систем защиты

Классификация систем является основным признаком, по которому устраивают защитное заземление и зануление. Общие технические сведения описаны в части третьей ГОСТ Р 50571.2-94. В соответствии с ним заземление выполняется по схемам ИТ, ТН-КС, ТН-С, ТН-С.

Система TN-C была разработана в Германии в начале 20 века. Он предусматривает объединение в одном кабеле рабочего нулевого провода и защитного провода. Недостаток в том, что при обнулении или другом нарушении соединения на корпусах оборудования появляется напряжение. Несмотря на это, система используется в некоторых электроустановках и до нашего времени.

Системы TN-CS и TN-S предназначены для замены неудачной схемы заземления TN-C. Во второй схеме защиты два вида нулевых проводов отделялись непосредственно от экрана, а контур представлял собой сложную металлическую конструкцию. Эта схема оказалась удачной, так как при отключении нулевого провода линейное напряжение на кожухе электроустановки отсутствовало.

Система TN-CS отличается тем, что разделение нулевых проводов производится не сразу от трансформатора, а примерно посередине магистрали. Это не было удачным решением, так как если обрыв нуля произойдет до точки отрыва, то электрический ток на корпусе будет представлять угрозу для жизни.

Схема подключения для системы ТТ предусматривает прямое соединение токоведущих частей с землей, при этом все открытые части электроустановки при наличии тока подключаются к контуру заземления через заземлитель, не зависящий от нулевого провода генератора или трансформатора.

На системе ИТ блок защищен, проведено заземление и зануление. В чем разница между этим подключением и предыдущей схемой? В этом случае происходит передача избыточного напряжения с корпуса и открытых частей на землю, а изолированная от земли нейтраль источника заземляется с помощью устройств с большим сопротивлением. Эта схема устроена в специальном электрооборудовании, в котором должна быть повышенная безопасность и устойчивость, например, в медицинских учреждениях.

Типы систем зануления

Система зануления ПНГ имеет простую конструкцию, в которой нулевой и защитный проводники совмещены по всей длине. Именно для комбинированного провода и используется аббревиатура. К недостаткам можно отнести повышенные требования к согласованному взаимодействию потенциалов и сечений проводников. Система успешно применяется для нейтрализации трехфазных сетей асинхронных агрегатов.

Не допускается выполнение защиты таким способом в групповых однофазных и распределительных сетях. Запрещается совмещать и заменять функции нулевого и защитного кабелей в однофазной цепи постоянного тока. В них используется дополнительный нулевой провод с маркировкой ПУЭ-7.

Существует более совершенная система зануления электроустановок, питающихся от однофазной сети. В нем совмещенный общий проводник PEN подключается к глухой нейтрали в источнике тока.
