Чем 380 отличается от 220: Чем трехфазное напряжение отличается от однофазного – СамЭлектрик.ру

Отличия трехфазного и однофазного напряжения. Чем напряжение 220 В отличается от 380 Вольт

Напряжение 380B называется линейным, потому как действует между любыми из трех фаз в трёхфазной сети. Напряжение 220B называется фазным, действует между одной из трех фаз и нулём.

От генерирующих электростанций к потребителям электрическая энергия подается при помощи высоковольтных линий, частота которых составляет 50 Гц. Понижение высокого синусоидального напряжения происходит на трансформаторных подстанциях, после чего выполняется его распределение потребителям – на уровне 220B и 380B. Различается однофазная и трехфазная сеть. Однако каковы отличия между ними? Давайте разбираться.

Если при подключении дома или квартиры используются два провода (фазы и нуля), система является однофазной. Коэффициент ее рабочего напряжения составляет 220B. Если же заходят 4 провода (трех фаз и нуля) – это трехфазная система. Ее рабочее напряжение (линейное) составляет 380B.

Специфика подачи напряжения

По типу электрического тока напряжение бывает переменным и постоянным. При разной форме переменного тока изменяется его величина и значение. В то время, как у постоянного тока сохраняется одна и та же полярность знака, а вот величина может изменяться.

Напряжение, присутствующее в современных розетках, имеет переменную синусоидальную форму. Его значение бывает следующих видов:

  • Амплитудным – указывает на размер размаха синусоиды по отношению к нулю в вольтах;
  • Действующим – это значение, которое в √2 или 1,41 раз меньше предыдущего;
  • Мгновенным – значение указывает на интенсивность напряжения в вольтах в определенные моменты времени.

Трехфазные цепи. Как подается напряжение в них

В трехфазной цепи напряжение может быть фазным или линейным. Векторная диаграмма выглядит следующим образом:

На графике присутствуют три вектора напряжений (фаз) – Uа, Ub и Uс. Величина угла между ними равна 120°. Это соблюдается между обмотками в простейшем электрооборудовании. Для того, чтобы знак вектора Ub изменился на противоположный, его нужно отразить таким образом, чтобы векторное начало и конец поменялись местами, при этом первоначальный угол наклона был сохранен. После установки векторного начала Ub в конец Uа полученное расстояние и будет рассматриваться, как вектор линейного напряжения (Uл).

Чем отличаются между собой

Однофазные сети

В таких сетях ток может проходить и по замкнутым цепям. При подключении рекомендуется в первую очередь подвести напряжение к эффективной нагрузке и только после этого вернуть его обратно. Провод, который подводит ток в условиях переменного тока, является фазой. Второй провод является нулевым. Между этими двумя проводами, передающими однофазный ток, величина напряжения составляет 220B.

Двухфазные сети

Этот тип электросетей предусматривает осуществление передачи двух переменных токов, по которым их напряжение сдвигается по фазе на 90°. Для передачи токов используются два фазных и два нулевых провода. Из-за дороговизны такой способ передачи напряжения сейчас не используется.

Трехфазные сети

В таких электросетях одновременно передаются три переменных тока со сдвигом напряжения по фазе на 120°. Источники соединяются по схеме «звезды», что позволяет использовать только три провода – 3-х фазных и одного нулевого. Преимуществом таких сетей признана экономичность и возможность передачи тока на большие расстояния. В любой паре проводов фаз присутствует напряжение в 380B, а в парах одного фазного и нулевого провода – 220B.

Исходя из вышеперечисленного, для электропитания городских квартир и частных домов оборудуются однофазные или трехфазные сети.

Где используется напряжение в 220B, а где в 380B

В большинстве жилых объектов (квартирах, домах, коттеджах и на дачах) установлены и используются однофазные электросети, в которых напряжение составляет стандартные 220B. Это обоснуется тем, что уровень потребления в обычном доме или квартире не превышает, как правило, 10 кВт.

Трехфазная электросеть проводится на объекты, где планируемый уровень потребления мощностей превышает значение в 10 кВт, а также установлены и используются электрические установки, которые требуют именно трехфазную подачу напряжения для обеспечения корректного функционирования. К примеру, если для запуска трехфазного двигателя использовать лишь одну фазу с применением конденсатора, это существенно понизит КПД электроустановки и в то же время увеличит расход электрической энергии.

С другой стороны, если уровень максимально потребляемой мощности в частном домохозяйстве не превышает 9-ти кВт, допускается использование на вводе двужильного медного кабеля с сечением 6мм и установку автомата на 40A.

В случае, когда максимальная нагрузка предположительно равняется 15кВт, для провода одной фазы величина проходящего тока составит 70A. Следовательно, обязательной будет прокладка медного провода с 10-милиметровым сечением и силового автоматического выключателя. Однако стоимость такой сети намного дороже. А потому выходом из ситуации может стать монтаж обычной трехфазной сети и распределение эффективной нагрузки поровну между фазами, то есть – по 5 кВт. На сегодняшний день подобные решения по обеспечению электропитанием используются большинством магазинов, предприятий и офисов.

По каким схемам потребители подключаются к трехфазным электросетям

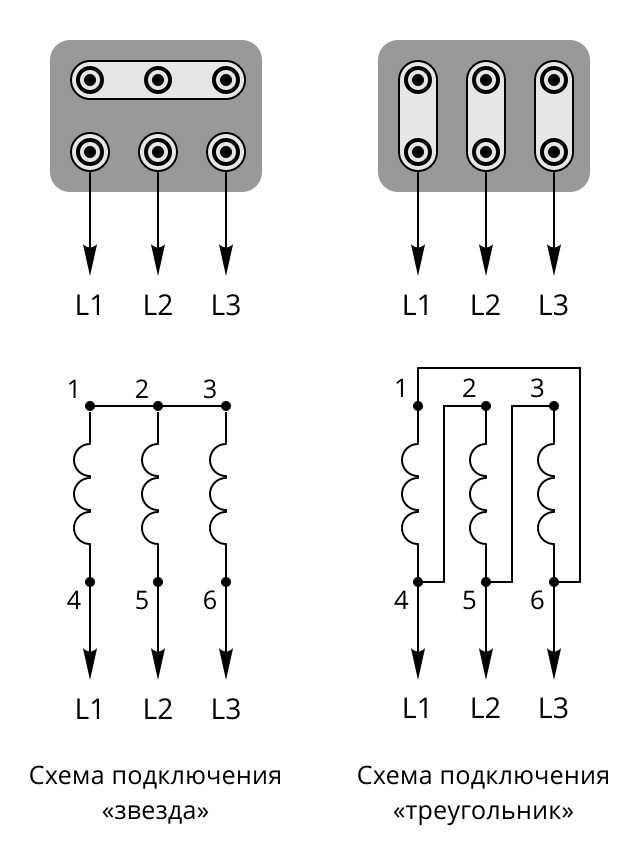

Для подключения электродвигателей, нагревателей и других трехфазных мощностей используется схема «звезда» или «треугольник». Большинство установок оснащены перемычками, которые в зависимости от положения обмоток формируют вышеуказанные схемы.

Соединение звездой

Схема предусматривает соединение концов обмоток генерирующего устройства в одну точку и подключение к началу этих же обмоток нагрузки. В электродвигателях получается, что линейное напряжение в 380B, при условии соединения обмоток по схеме звезды, прикладывается к двум обмоткам для каждой фазной пары.

Соединение треугольником

В этой схеме предусмотрено прикладывание линейного напряжения к каждой обмотке. Эти элементы, как правило, рассчитаны именно на такие подключения.

Указанные способы подключения имеют и плюсы, и недостатки.

Плюсы подключения однофазной сети 220B

  • Простота монтажа,
  • Экономичность в финансовых вложениях,
  • Безопасность в использовании напряжения.

Минусы использования однофазной сети 220B

  • Ограничения на использование мощностей для конечных потребителей,
  • Исключение возможности функционирования асинхронных двигателей, не оснащенных конденсаторами и ПЧ.

Плюсы подключения трехфазной сети 380B

  • Экономия финансовых средств в условиях трехфазного потребления энергии,
  • Возможность подключения и питания промышленного оборудования,
  • Ограничение мощности только по сечению используемого кабеля,
  • Переключение однофазных нагрузок на другую фазу в случаях ухудшения качества либо отключения электропитания.

Недостатки трехфазной сети 380B

  • Дорогое оборудования,
  • Напряжение, несущее опасность для жизни человека,
  • Наличие ограничений на максимальную мощность при однофазных нагрузках.

Что бы электрическая сеть работала бесперебойно и безопасно, необходимо проводить периодические испытания сертифицированной электролабораторией. Выезд специалиста на Ваш объект — бесплатно!

380 Вольт в ваших розетках. И что потом?

Дата публикации: 01.07.2019 14:20

Наверное, многим известны случаи, когда в обычной домашней электросети внезапно повышается напряжение почти до 380 вольт, отчего выходит из строя большая часть электроприборов. Многие наверняка слышали о таких случаях от знакомых, а некоторые и сами от них пострадали. Из-за того, что большинство людей не понимает причины этого явления, они начинают предполагать, что где-то какой-нибудь электрик случайно перепутал провода и подал на них не то напряжение. А дальше начинается поиск виноватых, который никак не может дать правильный результат без понимания истинной причины неисправности. На самом деле, для того, чтобы в розетках появилось повышенное напряжение, совершенно не обязательно именно в этот момент совершать каких-либо действий и что-либо перепутывать. Истинной причиной такой неисправности, является либо естественный износ электропроводки, либо ее недостаточно качественный монтаж, причем выполненный задолго до возникновения неисправности.

Для того, чтобы понять, как возникает эта неисправность, необходимо сначала изучить, как вообще электроэнергия попадает к потребителю. Как правило, электропроводка, состоящая из двух проводов, по которым поступает напряжение в 220 вольт, существует исключительно на самом последнем участке пути к потребителю. Например на участке после группового щита с автоматами и электросчетчиками. А до этого щита от поставщика электроэнергия передается посредством трехфазной электросети. Именно такая электросеть является самым распространенным способом передачи электроэнергии, а вовсе не двухпроводная сеть с напряжением 220 вольт.

Как устроена трехфазная сеть ? В трехфазной электросети электроэнергия передается по четырем проводам. Три из них называются фазами (например A, B и C), а четвертый — нулевым проводом. Если не вдаваться в малопонятные подробности со сдвигом фаз, то достаточно понимать простой факт -между нулевым проводником и любой из фаз напряжение составляет 220 вольт, а между любыми двумя фазами — 380 вольт.

Подключение потребителей к такой сети происходит очень простым способом — одна квартира подключена в нулевому проводу и фазе A, соседняя квартира — к нулевому проводу и фазе B, еще одна квартира — к нулевому проводу и фазе C. Схема распределения потребителей по фазам может быть различной, но всегда преследует одну цель — как можно равномернее распределить потребителей по трем фазам, по возможности не допуская попадания в одну квартиру более одной фазы. Таким образомбез каких либо трансформаторов или других устройств в каждой квартире имеется два провода, напряжение между которыми составляет 220 вольт. А про напряжение в 380 вольт многие потребители вообще ничего не знают.

Теперь допустим, что на участке от электрощита к поставщику в проводке возникает неисправность — обрывается какой-то провод. Если оборвана какая-либо из фаз, то все просто — в какой-то группе квартир просто не будет напряжения и ничего плохого не случится. Самое интересное начинается, если обрыв происходит в нулевом проводе.

Рассмотрим, что происходит при обрыве нулевого проводника на участке от электрощита до поставщика электроэнергии. В каждой из квартир имеется какое-то количество электроприборов включенных в сеть. Все электроприборы внутри квартиры соединены параллельно друг другу и их можно считать одной общей нагрузкой. Эта общая нагрузка подключена к какой-то из фаз, и нулевому проводу. Т.е. в квартире, подключенной к фазе A имеется нагрузка A, в квартире подключенной к фазе B — нагрузка B, а в квартире подключенной к фазе С — нагрузка С. Все эти нагрузки подключены к нулевому проводнику в щитке, который из-за обрыва в линии не подключен более никуда, и является в этом случае исключительно местом соединения нагрузок между собой. Теперь представим себе, что в квартире Cхозяева предусмотрительно ушли из дома, отключив от сети все электроприборы. В квартире B кто-то работает с маломощным ноутбуком, а в квартире A — кто-то включил мощный электрический чайник.

Теперь получилось, что ноутбук подсоединен к фазе B и нулевому проводу, а чайник — к тому же нулевому проводу и фазе A. Но нулевой провод за щитком оборван, и более никуда не подключен, т.е. только соединяет ноутбук с чайником. Получается, что ноутбук соединен последовательно с чайником и они вместе подключены к двум разным фазам A и B. Но мы знаем, что между фазами A и B напряжение 380 вольт ! Как распределится напряжение между ноутбуком и чайником ?

Если бы мощность чайника была бы равна мощности ноутбука, то напряжение поделилось бы между ними поровну и составило половину от 380 вольт на каждом из них. Но чайник в десятки раз мощнее ноутбука, т.е. один чайник равен двум десяткам параллельно соединенных ноутбуков. А с точки зрения одного ноутбука, чайник — это почти то же самое, что просто кусок провода. Таким образом, напряжение на этих двух приборах поделится обратно пропорционально их мощности — на мощном приборе напряжение будет маленьким, а на маломощном — наоборот большим. В данном случае напряжение на ноутбуке будет в десятки раз больше чем на чайнике, и составит значение, очень близкое к 380 вольтам. Понятно, что в этом случае блок питания почти гарантированно выйдет из строя.

Описанное явление опасно не только потому, что приводит к поломке самих электроприборов, но еще и потому, что может привести к пожару. Например, современные электронные устройства в большом количестве содержат электролитические конденсаторы. При повышении напряжения на таком конденсаторе он взрывается, причем взрыв может сопровождаться разбрызгиванием горючего электролита и искрой, от которой этот электролит вполне может загореться.

Как защититься от подобных неприятностей ? Для этого можно предложить два способа. Первый из них хоть и не всегда сможет защитить ваш дом и ваши электроприборы, но зато не стоит практически ничего — уходя из дома физически отключайте как можно больше электроприборов от электросети. Очень многие современные электронные приборы — телевизоры, компьютеры, принтеры и т.п. не имеют физического выключателя и остаются под напряжением даже в выключенном состоянии. При внезапном повышении напряжения эти электроприборы не только могут выйти из строя, но и стать причиной пожара. И за тот же телевизор или принтер можно быть абсолютно спокойным, если уходя из дома вы своими руками выдернете его шнур из розетки.

Второй способ немного сложнее и дороже, но и более эффективный. Он состоит в установке в вашем электрощите, помимо обычных автоматов и УЗО (УЗО защищает от поражения током, но не защищает от повышения напряжения), специального устройства защиты от повышенного напряжения. Называется этот прибор Реле напряжения RBUZ! Это устройство автоматически отключит напряжение в вашей домашней электросети при его повышении выше 265 вольт или понижении ниже 170 вольт,и автоматически включит его обратно, когда напряжение вернется к нормальной величине.

Преимущество 380 Вольт (по сравнению с 220 Вольт) ?

Ответы Google: Преимущество 380 Вольт (по сравнению с 220 Вольт)?

Посмотреть вопрос
Преимущество 380 Вольт (по сравнению с 220 Вольт)?

(
Ответил,

2 комментария
)

Вопрос
Тема:
Преимущество 380 Вольт (по сравнению с 220 Вольт) ?

Категория:
Наука > Технология

Автор вопроса:
алсингер-га

Цена по прейскуранту:
$7. 00
Опубликовано:
13 сентября 2005 г., 07:46 по тихоокеанскому времени

Истекает:
13 октября 2005 г., 07:46 по тихоокеанскому времени

Идентификатор вопроса:
567549
 Моя компания пообещала спонсировать несколько мини-обжарочных аппаратов для кофе
лаборатории для проекта в Африке. Этот тип оборудования может быть
куплен в Европе в двух версиях: 220 Вольт и 380 Вольт.
цена такая же или почти такая же.
Версия на 220 вольт, безусловно, наиболее часто используется в Европе, но
наши контакты в Африке просили 380 вольт - не давая
аргументы.
В чем причина или преимущество использования иногда 380 Вольт, а не
чем 220 вольт? (Может быть что-то с безопасностью или что-то с
экономичность или скорость запуска/прогрева или ....?)
Вполне может быть, что исследователь Google, работающий над этим вопросом,
хорошо знает ответ. Отлично. Ответ не обязательно должен
быть в традиционной форме списка веб-сайтов-ссылок (хотя
они очень приветствуются).
Ответить
Тема:
Re: Преимущество 380 Вольт (по сравнению с 220 Вольт)?

Ответил:
хеджи-га
на
14 сентября 2005 г., 00:20 по тихоокеанскому времени

Рейтинг:

 Разница больше связана с локальной проводкой, чем с производительностью
прибора.
В США стандартные (бытовые) розетки имеют одну (горячую) фазу и нейтраль,
подача 110В. Для промышленных применений, особенно для больших
асинхронные двигатели, используется трехфазная розетка (280 В между фазами).
Здесь показаны два типа розеток:
http://www.answers.com/topic/three-phase-electric-power
В других частях мира однофазная розетка дает 220 и
«промышленная сила» доходит до 380 вольт.
Когда мощность (в ваттах) одинакова, прибор, который
в основном «нагреватель» будет работать так же.
Если в помещении, в котором предполагается разместить агрегат, имеется проводка промышленного типа,
у него будут оба типа розеток как на 220 В, так и на 380 В. Тем не менее, 220В
предназначен для освещения и т. д., может не хватить мощности для размещения
большой прибор.
Вероятно, это причина для заказа трехфазного блока на 380 В.
Хеджи


Запрос на уточнение ответа от
альсингер-га

на
15 сентября 2005 г., 03:05 по тихоокеанскому времени

 Дорогая Хеджи-га,
Спасибо за быстрый и хороший ответ на мой вопрос.
Поскольку ваш ответ, кажется, отражает больше ваши личные знания, чем
просто ссылки на сайты, позволю себе добавить
дополнение-вопрос, на который, я думаю, вы сможете ответить в течение нескольких
минут.
Если у вас есть инструмент/аппарат, рассчитанный на 380 вольт, и вы хотите использовать
это в районе, где есть только 220 Вольт, тогда это возможно/легко
можно ли тогда купить небольшой отдельный трансформатор / преобразователь какой-то
и вставить это рядом с инструментом? Тот же вопрос для
наоборот - с 220 до 380.


Уточнение ответа
хеджи-га

на
15 сентября 2005 г., 05:32 по тихоокеанскому времени

 Алсингер
Спасибо за добрые слова.
Ответ: «Да, но».
«Но» означает: не стоит недооценивать это. Это не слишком сложно,
 но тут есть некоторые предположения:
1) Мы предполагаем, что прибор и розетка рассчитаны на однофазный переменный ток.
    (В ссылке, которую я дал вам ранее, есть изображения однофазных
     и 3-х фазные розетки)
2) Трансформатор должен иметь достаточную мощность (измеряемую в ваттах) для обработки
    нагрузки, иначе они перегреются или сгорят или (если они имеют это
    желательна функция безопасности) они выбрасывают встроенный автоматический выключатель.
3) Трансформаторы, предназначенные для использования потребителями, имеют вилки, соответствующие
    напряжение так, что физически невозможно иметь неправильное напряжение
    подойдите к прибору.

   Как только вы начнете использовать «адаптеры формы», чтобы обойти эту функцию безопасности, или вы
   подключать промышленные трансформаторы (которые могут поставляться только с оголенными проводами),
   вы должны знать, что вы делаете. (Электрики не такие дорогие
   и, пожалуйста, обратите внимание на заявление об отказе от ответственности внизу этой страницы).

4) Вам может не понадобиться трансформатор (цена и масса растут с мощностью,
    около 1 доллара за ватт). Адаптер напряжения (не только адаптер формы) может подойти,
     в зависимости от типа нагрузки, и быть дешевле.
5) Если все вышеперечисленные условия выполнены, то этот же ящик может функционировать как
   повышающий (от 220 до 380) или понижающий (от 380 до 22 В) трансформатор.


Для получения дополнительной информации введите следующее в поисковую систему (google):
УСЛОВИЯ ПОИСКА : Электрическое напряжение, вилки и адаптеры
Хеджи
алсингер-га
оценил этот ответ:
и дал дополнительную подсказку:
$3. 00

 Спасибо. Ответ точно соответствует моим потребностям.

Комментарии
Тема:
Re: Преимущество 380 Вольт (по сравнению с 220 Вольт)?

От кого:
goadmin-га
на
16 июня 2006 г., 14:23 по тихоокеанскому времени

 Есть несколько других вещей, которые также можно принять во внимание.
рассмотрение. Мощность 380 В является стандартом для трехфазного питания в
части Европы. 220 В – стандарт для трехфазной сети.
НАС.
Для получения дополнительной информации о 3-фазном питании посетите сайт ресурсов 3-фазного питания по адресу:
http://www. 3phasepower.org
Или прочитайте их раздел о трехфазных трансформаторах:
http://www.3phasepower.org/3phasetransformers.htm
При условии, что в сервисе достаточно ампер, вы можете преобразовать питание 220 В в
Питание 380В с повышающим трансформатором. Вы можете получить 220В на 380В
повышающий трансформатор от TEMCo Transformer at
http://www.temcotransformer.com/3-phase-transformers.html.
Если кофемолке требуется 3-фазное питание 380 В и единственная мощность, которую вы
есть однофазная мощность 220 В, вы можете использовать вращающуюся фазу / частоту
преобразователь (http://www.hzfrequencyconverter.com), который преобразует
мощность с одной фазы на 3 фазы, а также преобразует
напряжение от 220В до 380В.
Это простые решения, но для их подключения также требуется электрик.
Желаю вам удачи в настройке вашего нового оборудования. :)
Тема:
Re: Преимущество 380 Вольт (по сравнению с 220 Вольт)?

От кого:
goadmin-ga
на
16 июня 2006 г. 14:33 PDT

 Также для преобразователя 3 фазы 220 В в 3 фазы 380 В вы можете поговорить с
некоторые компании, которые являются экспертами в этом, попробуйте поговорить с Преобразователь фазы США
Организация стандартов.



Важное предупреждение:
Ответы и комментарии, представленные в Google Answers, носят общий характер.
информации и не предназначены для замены
информированный профессиональный медицинский, психиатрический, психологический, налоговый,
юридические, инвестиционные, бухгалтерские или другие профессиональные
совет. Google не поддерживает и прямо отказывается
ответственности за любой продукт, производителя, дистрибьютора,
упоминается услуга или поставщик услуг или любое мнение
выражается в ответах или комментариях. Пожалуйста, внимательно прочитайте
Условия использования Google Ответов.
Если вы считаете, что нашли неприемлемый контент,
пожалуйста, дайте нам знать, написав нам по электронной почте на
ответы[email protected]
с указанным выше идентификатором вопроса. Спасибо.
Поиск ответов Google для



Дом Google —
Ответы на часто задаваемые вопросы —
Условия обслуживания —
Политика конфиденциальности

генератор — 380/220 против 220/380

Задай вопрос

спросил

Изменено
4 года, 11 месяцев назад

Просмотрено
2к раз

\$\начало группы\$

мы только что купили генератор и наняли команду, чтобы подключить его к нашему офису. Недавно они столкнулись с проблемой, когда пытались запустить генератор, он вырабатывал 380 В вместо необходимых 220 В.

Напряжение в нашем районе 220В (Филиппины). Я провел собственное исследование и наткнулся на несколько генераторов с напряжением 220/380В. Итак, мой вопрос: 380/220 В то же самое, что и 220/380 В? или есть отличия?

Генератор (Cummins)/генератор переменного тока (Marathon) 375 кВА, 380/220 В, 60 Гц, 1800 об/мин, 3 фазы, 4 линии.

Спасибо!

  • генератор

\$\конечная группа\$

\$\начало группы\$

Похоже, проблема в том, как ваша команда подключила двигатель.

Источник: http://www.electricalengineeringtoolbox.com/2014/08/electrical-power-in-3-phase-and-1-phase.html

Похоже, они сделали соединение звездой, а не треугольником. Потому что если мотор 380/220. Тогда это означает, что он должен иметь возможность выдавать 380 или 220 вольт *.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
