Модель термостата Ballu (Баллу) BMT-2 может быть монтирована совместно с целой серией инфракрасных обогревателей от этого же производителя. Прибор делает эксплуатацию электромашин более безопасной и экономичной. Устройство оснащено широким диапазоном температур, которые легко переключаются пользователем. Термостат отличается повышенной точностью срабатывания.

Аксессуары для климатической техники от компании Ballu отличаются высоким качеством материалов изготовления и длительным сроком службы. Термостаты универсальные устройства, способные работать с обогревателями, охлаждающими приборами и вентиляторами. Терморегуляторы просты в управлении и установке.

Характеристики (75)

Параметр	Значение
Мощность	3000
Бренд	BALLU
Вес	0,02
Диапазон регулировок температуры	от +5 до +30°С
Дистанционное управление регулятором	нет
Максимальная сила тока нагрузки	16 А
Модель	BMT-2
Напряжение питания	220 В
Размеры	83 x 83 x 38мм
Степень защищенности	н/д
Тип	Термостат
Тип регулятора	механический
Цвет корпуса	белый
Шаг регулировки	1
Назначение	Для ИК обогревателя
Совместимость	для определенной модели/коллекции
Совместимая модель/коллекция	инфракрасные обогреватели (Ballu)
Материал корпуса	пластик
Диапазон регулировки температуры	5;30
Класс пылевлагозащиты	IP40
Класс электрозащиты	I класс
Защита от замерзания	есть
Тип термостата	механический
Тип питания	сеть
Длина	8. 3
Ширина	3.8
Высота	8.3
Размер упаковки	8.6х5.5х8.6 см
Вид термостата	непрограммируемый
Монтаж	накладной
Управление	механическое
Выносной датчик	нет
Гарантия	12 мес.
Макс. температура	30 °C
Мин. температура	5 °C
Мощность (Вт)	2200 Вт
Программируемый	нет
Пульт ДУ	нет
Рабочее напряжение	220 В
Сила тока	16 А
Способ монтажа	накладной
Степень защиты от пыли и влаги	IP 40
Таймер	нет
Тип управления	механическое
Цвет	Белый
Страна	Китай
Тип установки	Потолочная
Высота, см	8. 5
Ширина, см	8.5
Глубина, см	4
Вес, кг	1
Вес брутто	0.15 кг
Высота коробки	5.5 см
Длина коробки	8.5 см
Ширина коробки	8.5 см
Max ток	16
Габариты без упаковки	83х83х38
Max нагрузка	3000.000
Вес нетто	0.15 кг
Регулировка температуры	5-30
Количество и напряжение элементов питания	220В
Питание	сеть 220В
Степень защиты	IP40
Серия	Нет
Исполнение	Внутренний
Диапазон температуры	От +5°С до +30°С
Индикация	Индикатор питания
Напряжение	220 В
Ток	16 А
Частота	50 Гц
Минимальная температура	5 °C
Максимальная температура	30 °C
Ток комутации	16 А
Класс защиты	IP40
Подходит для инфракрасного отопления	есть

Отзывы (4)

Все отзывы (4)

Зарегистрируйтесь и получайте бонусы за покупки!

Пожалуйста подождите. .

{{message}}

Ошибка! Повторите попытку позднее.

Подписаться на новинки, скидки и интересные предложения

Нажимая кнопку «Готово», я даю своё согласие cmp24.by на обработку моих персональных данных, в соответствии с Федеральным законом от 27.07.2006 года №152-ФЗ «О персональных данных», для целей регистрации на сайте, а также для целей и на условиях представленных в политике конфиденциальности.

Похожие товары

Все Термостат BALLU »

Климатическая техника

Категория 35 р. — 53 р.

• Главная »
• Каталог »
• org/ListItem»>Техника для дома »
• Климатическая техника

Правильная схема подключения терморегулятора: 5 особенностей

Как выбрать подходящий терморегулятор

Осуществлять управление бытовыми электрическими нагревателями и поддерживать необходимый микроклимат в помещении, позволяют термодатчики. Данные устройства разделять на два основных вида.

Виды терморегуляторов:

• Механический;
• Программируемый.

В настоящее время, самыми простейшими моделями, и наиболее часто применяемыми, являются механические устройства. Стоит отметить, что при схожести по принципу действия, и устройству, данные термостаты могут отличаться качеством материалов, используемых для их изготовления.

Механические термостаты, применяются для установки на стену. При этом могут отличаться видом установки (врезные и накладные модели). Из этого следует, что данные термостаты, есть возможность подключить к любому типу электропроводки.

Диапазон рабочих температур для механических терморегуляторов, варьируется в пределах от +5 до + 30⁰С. Элементами управления в данных устройствах, являются механический регулятор, посредством которого выставляется необходимый уровень температуры воздуха и кнопка для включения и выключения термостата.

Обратите внимание! Размеры механических регуляторов, не превышают размеры розеток или выключателей, что позволяет отлично вписываться в интерьер.

Самым усовершенствованным видом регуляторов температуры, являются программируемые модели. Расширенный диапазон регулировки температуры, позволяет расширить возможности использования данного устройства.

Программируемые модели, способны следить как за температурой воздуха в помещении, так и за температурой нагревательного устройства, что дополнительно является противопожарной защитой.

Подключение терморегулятора к инфракрасному обогревателю

Для качественной и продолжительной работы различных электроустройств, необходимо не только правильно осуществить их выбор, но и произвести правильное подключение.

Особенности подключения:

• Не устанавливайте регулятор близко к обогревателю;
• Недопустима установка в помещении со сквозняком;
• Монтаж устройства в области инфракрасного излучения от элементов нагревательного устройства запрещен.

В первую очередь, при осуществлении электромонтажных работ, необходимо ознакомиться с инструкцией, в которой подробно расписано какие проводники лучше использовать для подключения и схемы.

Обратите внимание! В большинстве случаев, для подключения терморегуляторов, используют кабель ПВС, с жилами 2,5 мм².

Стоит отметить, что подключить устройство для нагрева воздуха в помещении и терморегулятор, лучше всего при помощи отдельного кабеля, который запитывается непосредственно в распределительном щитке.

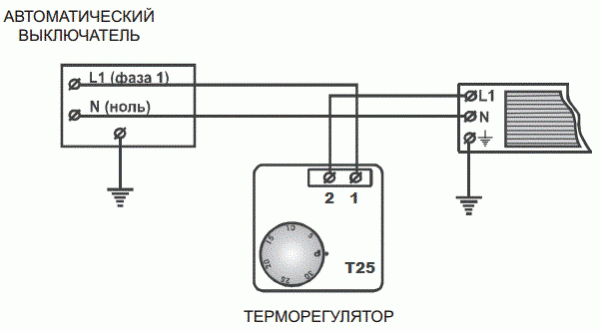

Схема подключения выглядит следующим образом. Фазный и нулевой проводники питающего кабеля, подключаются к клеммам с маркировкой (L – фаза, N – ноль). Провод, идущий от терморегулятора к устройству, подключается к клеммам с маркировкой (L – 1 и N – 1).

При подключении обогревателя, важно правильно подключить заземляющий проводник, который подключается непосредственно к нагревателю. Правилами ПУЭ прописано, что недопустим разрыв заземляющей цепи. Поэтому, заземляющие провода устройства и питающего кабеля, соединяются специальным клеммником.

Терморегулятор Ballu BMT 1: как подключить

Самым распространенным и известным многим, является терморегулятор с датчиком температуры воздуха Ballu BMT 1. Он отлично зарекомендовал себя в работе.

Последовательность работ:

• Прокладывание кабелей;
• Установка и подключение устройства.

В первую очередь, необходимо выбрать место для установки обогревателя. После этого, можно приступать к прокладке проводов. Для обеспечения пожарной безопасности, следует выбрать провод сечением не менее 2,5 мм².

Обратите внимание! Данный терморегулятор, подходит для подключения к проводке открытого и скрытого типа.

Проложив кабели, устанавливаем терморегулятор. Далее производим подключение устройства. Для этого, необходимо разобраться со схемой, так как многим совершенно непонятно как правильно устройство подключать.

С лева направо, клеммы регулятора маркируются (3, 4, 1, 5, 6). К клемме под номером (1), подключаем питающий фазный провод. Подключения нулевых проводов, осуществляем посредством клеммы под номером (6). Рабочий ноль и ноль устройства, подключаются на одну клемму.

После этого, от клеммы под номером (3), необходимо сделать перемычку, на клемму (5).Данной перемычкой, подключается индикация устройства. К клемме (4), подключается фазный провод, уходящий к нагревательному устройству.

Для того чтобы не запутаться при подключении, необходимо знать и цветовую маркировку проводов. Фазный провод (белый или коричневый), нулевой (синий), заземление (желто – зеленый). Стоит отметить, что данная схема подойдет чтобы подключить терморегулятор F2000.

Механический термостат ВМТ 1: правила эксплуатации

Данное устройство, предназначено для управления работой электрического нагревательного оборудования. Регулятор используется для коммерческого и бытового использования.

Правила использования:

• Правильный монтаж;
• Эксплуатация;
• Обслуживание.

Устройство, предназначено для монтажа на стену. Рекомендуемая высота установки не менее 1,5 метра от поверхности пола. Для осуществления корректной регулировки температуры воздуха в помещении, не рекомендуется устанавливать устройство в непосредственной близости от дверей и окон.

Монтаж устройства, должен производиться только квалифицированным электриком. Это позволит подключить регулятор правильно, что не приведет к выходу из строя дорогостоящего электрооборудования.

Обратите внимание! Установку и подключение регулятора, производите, соблюдая правила техники безопасности.

Обслуживание регулятора, необходимо производить только при отсутствии напряжения в электросети. Стоит отметить, что качество соединения проводников с клеммами, производится не менее одного раза в год.

Важно понимать, что перед монтажом устройства, необходимо осмотреть терморегулятор на предмет сколов или трещин на корпусе устройства. Использовать регулятор рекомендуется только с исправным оборудованием.

Схема подключения терморегулятора (видео)

Используя данную информацию, вы легко сможете не только подобрать терморегулятор и подключить ваш электрический нагревательный прибор к электросети, но и обеспечить правильное использование и обслуживание устройства.
