На сегодняшний день ноутбук (а то и два) в доме – привычное явление. И ломаются они не реже, чем настольные ПК. Скорее даже чаще, поскольку не “сидят” на месте в буквальном смысле слова, а от неисправностей, которым подвержены ПК, они тоже не застрахованы. В этой статье мы попробуем отыскать неисправность и самостоятельно провести ремонт блока питания (БП) ноутбука.

Содержание

  1. Какие неисправности встречаются чаще всего
  2. Как заменить штекер или устранить повреждение провода
  3. Как вскрыть корпус БП
  4. Вариант разборки 1
  5. Вариант разборки 2
  6. Типовые схемы блоков питания ноутбуков
  7. Проводим диагностику и устраняем неисправности на плате

Какие неисправности встречаются чаще всего

Наиболее распространенная проблема, возникающая при эксплуатации бука, это, конечно, разъем питания. Если мы придерживаем провод рукой, прыгая с кровати за стол и обратно, то обычно все в порядке. Но многие ли так делают? Взял машину и пошел, а блок питания ноутбука волочится сзади, создавая немалую нагрузку на разъем.

В этой ситуации чаще всего страдает не вилка БП, а гнездо ноутбука. Но замена гнезда не является темой статьи, а потому рассматривать мы ее не будем.

Не менее редко у блока питания переламывается провод. Обычно выходной, поскольку сетевой толщиной с карандаш и жесткий, как проволока, переломить сложно. Выходной же может переломиться как возле штекера, так и возле самого блока питания.

В этом месте провод подвергается постоянным перегибам, так что ничего странного

Сами же БП выходят из строя гораздо реже, но и это случается. Перенапряжение, перегрузка, удары, банальный брак – все случается. Бывает даже так: выключил вечером вполне исправный ноутбук, а утром он запускается от аккумуляторов, поскольку блок питания почему-то не работает.

Как заменить штекер или устранить повреждение провода

Начнем с самого простого – ремонта переломившегося кабеля питания ноутбука. Перекусываем провод в месте повреждения и зачищаем оба его конца.

Провода зачищены

Полезно! Если провод переломился под самый штекер (или блок питания), то придется немножко доработать сам штекер или втулку БП. Берем монтажный нож или простое лезвие безопасной бритвы и срезаем часть штекера (втулки).

Столько, думается, будет достаточно для пайки

Надеваем на провод две термоусадочных трубки разного диаметра. Это удобнее, надежнее и эстетичнее, чем изолента.

Надеваем термоусадку

Теперь вооружаемся паяльником, тщательно облуживаем зачищенные места и спаиваем центральные провода. Надвигаем на место пайки тонкую термоусадку.

С центральным проводом все – спаян и заизолирован

Греем трубку спичками, чтобы она «села». Спаиваем экраны, стараясь не пережечь изоляцию центральной жилы. Для этого в месте пайки на центральную жилу можно положить кусочек электрокартона.

Экран спаян

Натягиваем вторую трубку, усаживаем ее газовой горелкой или зажигалкой, и дело сделано.

Работа окончена, провод, как новенький

Если нет термоусадочных трубок нужного диаметра, то вполне подойдет и обычная изоляционная лента. Это будет не так эстетично, но вполне надежно.

Теперь кратко по ремонту и замене штекера. Такая операция может понадобиться при плохой заводской пайке, если провод переломился очень глубоко в оболочке разъема или мы желаем эстетики.

Отрезаем провод в месте перелома или выше. При помощи монтажного ножа разрезаем оболочку по всей длине. Выворачиваем ее, вытряхиваем внутренности, отпаиваем от штекера провода (если они уже не отвалились из-за плохой пайки) и получаем следующее:

«Разобранный» неразборный разъем

Зачищаем отрезанный провод, облуживаем, припаиваем центральную жилу, тщательно ее изолируем. Припаиваем экран.

Пайка окончена, осталась сборка

Берем разрезанную оболочку, подрезаем ее изнутри так, чтобы ее можно было установить на место и концы в месте разреза сошлись. Надеваем на оболочку термоусадку диаметром 10 мм, усаживаем ее прогревом над горелкой газовой плиты. Для передней части разъема берем термоусадочную трубку диаметром 13 мм. Надеваем, усаживаем и готово.

Не так, как на заводе, но вполне эстетично

Что касается полной замены, то тут все очевидно. Все новые штекеры разборные. Отрезаем старый, припаиваем новый, не забыв перед пайкой надеть на провод оболочку. Припаяли, зажали кабель специальным обжимным лепестком (на фото ниже помечен стрелкой),  надвинули на место пайки оболочку и все.

Новые штекеры всегда разборные

С проводами и разъемами вроде разобрались. Теперь перейдем непосредственно к ремонту блоков питания ноутбуков. Хотелось бы сразу предупредить, что для проведения ремонта необходимо обладать хотя бы минимальными знаниями радиотехники, уметь держать в руках паяльник и пользоваться измерительными приборами. Если все это в наличии, то можно начать.

Как вскрыть корпус БП

Прежде чем начать ремонт зарядного устройства для ноутбука, его нужно разобрать, поскольку практически все БП для буков неразборные. Тем не менее и без особых сложностей. Рассмотрим два варианта.

Вариант разборки 1

Вооружаемся обычным медицинским шприцом, заполняем его бензином. Тщательно проливаем шов БП по всему периметру. Ждем 5-10 минут и повторяем операцию.

Заливаем в шов бензин

Теперь берем отвертку с плоским жалом и свободно разъединяем части корпуса. Если не получается, повторяем процедуру.

Корпус блока питания ноутбука разобран

Вариант разборки 2

К сожалению, бензин не всегда помогает – все будет зависеть от материала корпуса и метода его соединения. Если, к примеру, он сварен, то бензин не поможет. В этом случае вооружаемся ножом и молотком. Наставляем на шов нож и, слегка постукивая по нему молотком, проходим по периметру.

Вскрытие БП ноутбука при помощи ножа

Тем же ножом разъединяем части корпуса.

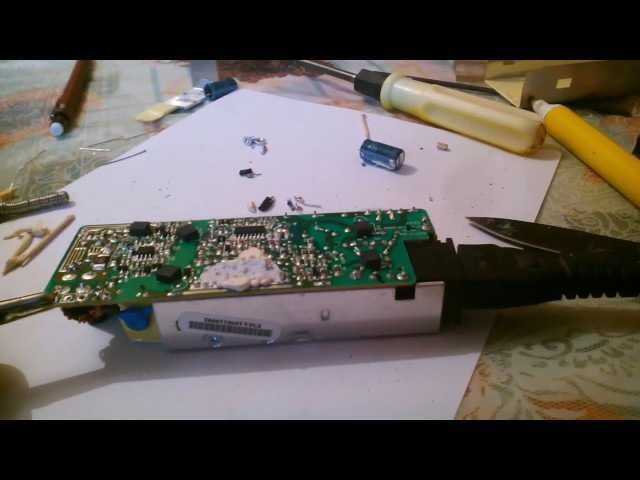

Корпус блока питания ноутбука вскрыт

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Стучим молотком аккуратно, контролируя силу, чтобы не прорубить корпус насквозь и не повредить сам блок питания. Не стоит стараться сделать все быстро и с первого раза. Если после одного прохода разъединить половинки корпуса не получается, лучше пройтись ножом с молотком еще раз.

Типовые схемы блоков питания ноутбуков

Прежде чем заняться ремонтом, разберемся в принципе работы БП  буков. Для этого рассмотрим пару типовых схем БП для ноутбуков. Начнем с более простого.

Схема простого блока питания для ноутбука

На схеме цифрами обозначены узлы:

  • 1 – блок входных фильтров и выпрямитель;
  • 2 – генератор с ШИМ и силовым ключом;
  • 3 – импульсный трансформатор;
  • 4 – низковольтный выпрямитель;
  • 5 – схема стабилизации выходного напряжения.

Сетевое напряжение, пройдя через сетевой фильтр, выпрямляется диодным мостом, сглаживается и поступает на импульсный трансформатор. Управляет протеканием тока через трансформатор задающий генератор, оснащенный мощным ключом на полевом транзисторе. Пониженное трансформатором напряжение выпрямляется низковольтным выпрямителем и через индуктивный фильтр подается на нагрузку.

Стабилизация выходного напряжения осуществляется при помощи обратной связи – напряжение с дополнительной обмотки поступает на оптрон узла стабилизации, а тот, в свою очередь, управляет работой узла ШИМ задающего генератора, изменяя скважность импульсов управления трансформатором.

Следующая схема более сложная, обладает лучшими, чем предыдущая, характеристиками, но принцип работы практически тот же:

Более сложная схема БП для ноутбука

На схеме цифрами обозначены узлы:

  • 1 – блок входных фильтров и выпрямитель;
  • 2 – генератор с ШИМ;
  • 3 – температурная защита;
  • 4 – импульсный трансформатор;
  • 5 – силовой ключ на полевом транзисторе;
  • 6 – низковольтный выпрямитель;
  • 7 – схема стабилизации выходного напряжения.

Сетевое напряжение фильтруется и выпрямляется, затем поступает на импульсный трансформатор, который управляется ШИМ-генератором при помощи внешнего силового ключа. Пониженное трансформатором импульсное напряжение выпрямляется и подается в нагрузку. Узел стабилизации через оптопару представляет собой обратную связь для стабилизации выходного напряжения. Узел температурной защиты отключит БП, если температура его узлов (в частности, силового ключа) станет слишком высокой.

На этом, думается, можно остановиться, поскольку все БП для ноутбуков имеют такую же структурную схему и работают по одному и тому же принципу импульсного преобразования. Различия заключаются лишь в схемотехнике. Сложный узел имеет лучшие характеристики, простой – худшие. Но все они выполняют одни и те же функции. Так что, поняв, как работают блоки питания, схемы которых мы рассмотрели, несложно разобраться в любом другом.

Важно! Разобраться полностью, конечно, сложно, но выявить те узлы, что мы разобрали, можно будет без труда. А это главное, поскольку именно эти узлы чаще всего выходят из строя.

Проводим диагностику и устраняем неисправности на плате

Ну а теперь пошаговая инструкция по ремонту блока питания ноутбука своими руками. При этом подразумевается, что напряжение в розетке есть, а сетевой шнур БП исправен.

1. Визуальный осмотр. Именно с этого нужно начинать , внимательно осматриваем все элементы платы. Они должны иметь естественный цвет, без потемнения и пятен. Никакого внешнего повреждения. То же самое касается и дорожек на плате – ничего не почернело, не подгорело, все пайки красивые. Особое внимание обращаем на электролитические конденсаторы. Если их торец вздулся или вообще поврежден, то элемент придется заменить.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Если входной высоковольтный конденсатор вздулся, то очень может быть, что пробит диодный мост. Поменяв конденсатор, не торопимся включать БП в сеть, а прозваниваем диоды моста. То же касается и низковольтной части – после замены конденсатора обязательно проверяем выпрямительные диоды.

2. Цепи защиты. К ним относится предохранитель, а в некоторых качественных БП еще и варистор, стоящий сразу после предохранителя (в наших схемах его нет). Сопротивление предохранителя должно равняться нулю, варистора – бесконечности.

3. Цепи входного фильтра. Все дроссели должны иметь минимальное (доли Ома) сопротивление. Токоограничивающий резистор – от 5 до 15 Ом.

4. Высоковольтный выпрямительный мост. Состоит из четырех отдельных диодов или выполнен в виде диодной сборки. Измерения каждого отдельного диода или каждого диода сборки проводим мультиметром, включенным в режим проверки диодов (не сопротивления!). В прямом включении прибор должен показать сопротивление в несколько сот Ом, в обратном – бесконечность. Сами полупроводники при этом выпаивать не нужно.

5. Силовой ключ. Если силовой ключ, роль которого исполняет полевой транзистор, внешний, а не встроен в микросхему, то его нужно прозвонить. Выпаиваем, прозваниваем сток-исток (режим проверки диодов). В обоих направлениях прибор должен показать бесконечность.

6. Импульсный трансформатор. В принципе, выход из строя импульсного трансформатора – дело довольно редкое. Но если ничего не помогло и есть схема под рукой, то можно его выпаять и прозвонить обмотки.

Важно! Прозвонка трансформатора далеко не всегда может выявить его неисправность. К примеру, наличие короткозамкнутых витков выявить тестером невозможно. В некоторых случаях более эффективным методом является визуальный осмотр.

7. Низковольтный выпрямитель. Для проверки диодов низковольтного выпрямителя их придется выпаять. В остальном они проверяются так же, как и диоды высоковольтного моста.

8. Цепи выходного фильтра. Дроссели фильтра прозваниваем так же, как и дроссели входного фильтра.

Вот, в принципе, и все действия, которые может выполнить непрофессионал. Более сложную неисправность без специальной подготовки и приборов, увы, обнаружить, а следовательно, и   устранить не удастся. Придется обратиться к специалисту.

Вот вроде и все о ремонте блока питания для ноутбука. Надеемся, что приведенная информация будет полезной, а ремонт пройдёт успешно.

Сейчас читают:

Автомобильный блок питания для компьютера своими руками

Часто случается так, что с собой приходится брать ПК (имеется ввиду переносное устройство, такое как ноутбук) и активно его использовать. Возможно, по работе или в поездке на море, в горы и т.д. Как бы там ни было – но ни один встроенный аккумулятор не может держаться вечно, чаще всего это 2-6 часов активной работы ноутбука.
Крайне логичной кажется мысль использовать в качестве источника напряжения бортовую сеть автомобиля. Многие производители даже предлагают готовые блоки питания для портативных компьютеров (ультрабуков, нетбуков и ноутбуков). Но мы попробуем разобраться в вопросе изготовления такого БП своими руками.



Основные параметры

Несмотря на то, что переносные ПК питаются постоянным током, их спецификация далека от идеала. Здесь сложно найти универсальное решение, ведь какого-либо официального стандарта или нормы питания ноутбуков не существует.

Если смартфоны, планшеты, плееры и другая портативная техника питаются определённым напряжением, 5 В, то с ноутбуками все не так просто. Это может быть 9 В, 12 В или более.

Поэтому в первую очередь необходимо ознакомиться с техническими параметрами «родного» сетевого блока питания, чтобы понимать какой ток и напряжение подаётся в ноутбук.

В качестве примера.

Рис. 1. Технические параметры сетевого блока питания



Здесь значится напряжение 18,5 В, сила тока – 3,5А.

Теперь проанализируем, что можно получить в бортовой сети авто.

Напряжение в разъёме прикуривателя -12-13 В (возможны колебания при работающем двигателе) и сила тока – до 16 А (показатель весьма усреднённый, ведь максимальное значение зависит от конфигурации генератора автомобиля и параллельно работающих устройств, таких как сплит-система, подогрев сидений, стёкол и т. п.).

Если сила тока нас более чем устраивает, то остаётся привести в норму только напряжение. Этим мы и займёмся.



Готовые платы

Если уже собранный блок питания стоит в районе 1,5 тыс. р., то готовая плата преобразователя обойдётся где-то 300-400 р.

Всё что останется сделать – упаковать её в корпус и подключить кабели.

Нужен стабилизатор повышающий с 10 на 18 Вольт. Английское название (для поиска на иностранных торговых площадках) — DC-DC 10-32V to 12-35V 150W Boost Adjust Module Mobile Laptop Car.

Выглядит собранная плата приблизительно так.

Рис. 2. Собранная плата



С внешним корпусом может выглядеть так.

Рис. 3. Плата в корпусе



Полная сборка своими руками

Проверенная временем схема выглядит следующим образом.

Рис. 4. Схема устройства



Все номиналы обозначены на схеме. Если использовать элементы SMD, то можно добиться сверхкомпактных размеров.

Таблица

Рис. 5. Внешний вид платы



При сборке с обозначенными номиналами выходное напряжение будет 16,5В, сила тока – не более 4А.

Чтобы изменить выходное напряжение, нужно подобрать номинал резистора R9.

Или сделать его переменным, как на схеме ниже.

Рис. 6. Вариант схемы устройства



Бездроссельный вариант

В обоих схемах выше есть существенный недостаток — большую часть корпуса занимает катушка индуктивности. Дело не столько в её габаритах, сколько в процедуре намотки. Не у всех есть желание, время и возможность это сделать.

Чтобы уменьшить габариты БП и исключить намотку катушки, можно собрать его по следующей схеме.

Рис. 7. Бездроссельный вариант схемы



В основе этого БП лежит двухтактный инвертор (постоянный ток преобразуется в импульсы на частоте 25 кГц) и удвоитель напряжения.

Ток нагрузки может достигать 4,7А.

Транзисторы VT1-VT4 требуют теплоотвода. Сопротивление R1 – подстроечный резистор, с его помощью можно изменить выходное напряжение от 18 до 20 В.

Автор: RadioRadar

5 способов зарядить ноутбук без зарядного устройства

Бывают случаи, когда вы забываете взять с собой зарядное устройство для ноутбука, отправляясь куда-то в поездку. В этих случаях вам понадобится один из этих способов, которые мы собираемся обсудить сегодня, чтобы подзарядить свой ноутбук и выполнять необходимую работу.

Вам также может быть интересно, безопасно ли заряжать ноутбук без официального зарядного устройства? Мы рассмотрим и эту часть, но сначала давайте узнаем, как ее заряжать.

1. Зарядите ноутбук с помощью Power Bank

В зависимости от модели вашего ноутбука вы можете использовать один из его портов USB Type-C для зарядки, даже если у вас нет с собой официального зарядного устройства.

Подобно тому, как вы заряжаете свой смартфон через блок питания, когда у вас нет другого способа зарядить его, вы также можете использовать блок питания для зарядки своего ноутбука.

Но проблема с этим методом заключается в том, что хотя большинству ноутбуков требуется питание от 8 В до 12 В, блоки питания обычно предлагают только 5 вольт, а это означает, что вам нужно приобрести блок питания, поддерживающий 12 В или выше.

Аккумулятор

Anker PowerCore+ 26800mAh PD — отличный выбор для зарядки вашего ноутбука, поскольку он выдает примерно 20 вольт.

(Обратите внимание, что ранние поколения ноутбуков с USB Type-C не поддерживают зарядку.)

2. Зарядите ноутбук с помощью автомобильного аккумулятора

Теперь, если вы не можете управлять аккумулятором, вы можете использовать автомобильный аккумулятор для зарядки ноутбука без зарядного устройства.

Используя инвертор, такой как BESTEK Power Inverter 300 Вт, вы можете питать все, что требует до 300 Вт.

Возможно, этого недостаточно для запуска электроинструментов, но в данном случае этого более чем достаточно для зарядки вашего ноутбука!

У этого метода есть недостаток: инвертор нужно оставить где-нибудь на полу автомобиля. С положительной стороны, вы все еще можете брать свой компьютер внутрь и наружу, что отлично подходит для начинающих.

3. Используйте адаптер USB Type-C

Если у вас нет блока питания или вы не можете заряжать его от автомобильного аккумулятора, другой способ — использовать адаптер USB Type-C.

В отличие от типа A, USB-C использует овальный разъем меньшего размера, предназначенный для подключения высокой мощности. Он может проводить больше энергии и может делать это на гораздо более высоких скоростях. Это делает его отличной альтернативой для зарядки компьютера, когда у вас нет зарядного устройства.

Адаптер USB Type-C, такой как настенное зарядное устройство Anker USB C, будет заряжать ваш ноутбук так же, как внешний аккумулятор, но вам придется подключить его к источнику питания, в то время как внешний аккумулятор — это источник питания, сам.

Поскольку адаптер имеет защиту, отключающую зарядку при обнаружении перегрева или других проблем, это один из самых безопасных способов зарядки через USB-C.

4. Зарядите ноутбук с помощью универсального адаптера питания

Хотя приятно знать, что есть еще один способ зарядить аккумулятор вашего ноутбука без использования официального зарядного устройства, вы, вероятно, получите разряженную или неисправную батарею, если установите слишком высокое напряжение при использовании универсального адаптера питания.

Обычно он поставляется со сменными наконечниками, и поддерживается множество различных марок. Многие аккумуляторные блоки можно даже подключить к 12-вольтовому прикуривателю автомобиля, что делает их по-настоящему портативными.

5. Зарядите ноутбук с помощью супербатареи

Аккумуляторы

Super — это как вторые или запасные аккумуляторы для вашего ноутбука. У них разные зарядные кабели, и они заменяют оригинальную батарею вашего ноутбука.

При покупке убедитесь, что он подходит для вашего ноутбука и подходит по размеру. Эти устройства относятся к конкретным брендам и могут не работать с вашим ноутбуком, если они не были специально для него разработаны.

Как вы уже догадались, этот метод не очень эффективен, поэтому он подходит только для экстренных случаев.

Безопасно ли заряжать ноутбук без официального зарядного устройства?

Если вы не знаете, что делаете, для аккумулятора может быть небезопасно использовать различные способы зарядки вашего ноутбука. Вы должны убедиться, что напряжение и мощность соответствуют спецификациям вашего зарядного устройства для ноутбука.

Официальное зарядное устройство или утвержденная замена — лучший способ обеспечить питание вашего ноутбука во всех случаях. Еще один распространенный вопрос, который мы уже задавали в прошлом, звучит так: «Должны ли вы оставлять свой ноутбук постоянно включенным?».

Устали от подзарядки? Рассмотрим M1 MacBook

.

Если вы хотите избежать всех этих хлопот с зарядкой ноутбука сторонними зарядными устройствами, есть альтернатива.

Apple MacBook Air M1 и MacBook Pro M1 имеют фантастическое время автономной работы. Они должны прослужить вам более 10 часов, если вы просто просматриваете Интернет и немного выполняете несколько задач, не сильно нагружая ЦП и ГП.

Когда я начал писать этот пост на своем M1 MacBook Air, батарея была на 65 процентах; когда я закончил, в батарее осталось 62 процента.

Я использовал только три процента примерно за час с девятью открытыми вкладками в Chrome.

Несмотря на высокую стоимость, ноутбуки M1 MacBook Air и MacBook Pro могут работать целый день без подзарядки. Если у вас уже есть MacBook Air M1 и MacBook Pro M1 или вы планируете их приобрести, вот несколько советов о том, как позаботиться о несъемном аккумуляторе ноутбука, чтобы продлить срок его службы.

Держите свой ноутбук заряженным!

Некоторые из этих методов могут быть небезопасными для долговечности аккумулятора вашего ноутбука, поэтому не используйте их регулярно, если только это не срочно. Всегда используйте официальное зарядное устройство, прилагаемое к вашему ноутбуку, и прибегайте к этим методам только в случае необходимости. Резюме:

1. Зарядите ноутбук с помощью внешнего аккумулятора

2. Зарядите ноутбук автомобильным аккумулятором

3. Используйте адаптер USB Type-C

4. Заряжайте ноутбук с помощью универсального адаптера питания

.

5. Носите супер аккумулятор

Забыть зарядное устройство дома очень неприятно! В следующий раз, собирая чемоданы, первым делом бросьте туда зарядные устройства, а потом подумайте обо всем остальном.

зарядное устройство для ноутбука | Хакадей

29 августа 2021 года Том Нарди

Мы, конечно, не имеем права говорить, действительно ли терапия импульсным электромагнитным полем (PEMF) уменьшит ваш стресс или улучшит кровообращение, но, похоже, проводится достаточно законных исследований, чтобы попытаться. В конце концов, если у вас нет кардиостимулятора или другого медицинского имплантата, маловероятно, что магнитное поле что-то сделает.0091 хуже. К сожалению, коммерческие машины PEMF могут стоить тысячи долларов, что делает их довольно дорогой авантюрой.

Но что, если бы вы могли построить его всего за 10 долларов США? Это идея простой машины PEMF «сделай сам», над которой работает [mircemk], и, судя по ее способности запускать куски металла в видео ниже, мы вполне уверены, что она действительно создает довольно мощное электромагнитное поле. Даже если это не вылечит то, что вас беспокоит, это должно стать интересным предметом для разговора в хакерском пространстве.

Хотя снаружи машина может показаться несколько внушительной, внутри она исключительно проста. Есть старый блок питания для ноутбука, обеспечивающий 19 В постоянного тока, плата с двумя полевыми МОП-транзисторами, потенциометр и простой генератор сигналов. Импульсы от генератора сигналов отключают полевой МОП-транзистор, который, в свою очередь, сбрасывает выходной сигнал блока питания ноутбука на пользовательскую катушку. [mircemk] имеет версию для открытого воздуха диаметром 17 см (6,7 дюйма), обмотанную 200 витками медного провода, используемую для обработки больших площадей, и версию диаметром 8 см (3 дюйма) с 300 витками для тех случаев, когда вам нужна более целенаправленная энергия.

Некоторый скептицизм всегда уместен в отношении такого рода заявлений о лекарственных средствах, но коммерческие аппараты PEMF действительно прописывают пользователям, чтобы способствовать росту и заживлению костей, так что сама концепция, возможно, не такая диковинная, как может показаться.

Продолжить чтение «Машина «Сделай сам» позволяет проводить PEMF-терапию с ограниченным бюджетом» →

Posted in Медицинские хакиTagged электромагнит, электромагнитное поле, ЭДС, зарядное устройство для ноутбука, MOSFET

9 июня 2020 г., Свен Грегори

На данный момент совершенно очевидно, что USB-C стал новым стандартным разъемом для растущего числа приложений, но преимущественно для зарядки. Даже Apple на этот раз поддерживает, и благодаря обратной совместимости вам не нужно отказываться от устройств, использующих более старые стандарты, которые вы можете предпочесть из-за их простоты или превосходной устойчивости к ворсам. С другой стороны, для [Mat] в настоящее время это USB-C. Тем не менее, в тот день, когда он купил свой ноутбук, цена убедила его в обратном, и он пожалел об этом, поскольку все удобства тонкого дизайна сводятся на нет из-за перетаскивания громоздкого зарядного устройства для фирменного зарядного порта ноутбука. .

Что ж, как говорится в таких ситуациях: люби, бросай или бери инструменты и переделывай этого лоха. К счастью, оригинальное зарядное устройство обеспечивает 20 В, что хорошо соответствует спецификации USB Power Delivery (PD), и после вскрытия ноутбука [Мэт] был рад увидеть, что внутри достаточно места для установки модуля USB-C, который он планировал использовать. Более того, сам порт для зарядки был отдельным компонентом, подключенным к кабелю, поэтому никаких модификаций материнской платы не потребовалось. После того, как модуль USB-C был припаян к тому же кабелю, единственное, что осталось сделать, — это вырезать отверстие побольше на корпусе ноутбука и попрощаться с устаревшим зарядным устройством.

Недостатком, конечно же, является отсутствие реальной функциональности USB с этим блестящим новым зарядным портом, но в любом случае это никогда не было целью. Поскольку появляется все больше и больше устройств USB-C, неудивительно, что мы видели подобные модификации раньше, и не только с ноутбуками. Если вы думаете об обновлении одного из ваших собственных устройств до USB-C, а или желаете получить реальную функциональность USB, не волнуйтесь, мы вас тоже обеспечим.

Читать далее «Решение угрызений совести покупателя с помощью вращающегося инструмента и паяльника» →

Posted in Ноутбуки ХакиTagged dremel, зарядное устройство для ноутбука, вращающийся инструмент, USB C, USB-PD

27 мая 2020 г., Левин Дэй

Dell вместе со многими другими производителями начали внедрять интеллектуальные функции в схемы зарядки своих ноутбуков. Это оставляет пользователя без везения, если он хочет использовать небрендовую деталь или не может быть пойман, когда его оригинальное зарядное устройство выходит из строя. [Neutrino] оказался именно в таком положении и решил обойти проблему.

Ноутбук проверяет подлинность подключенного зарядного устройства по третьему контакту. Он связывается с микросхемой One-Wire, встроенной в зарядное устройство, которая сообщает об идентификаторе зарядного устройства при запросе ноутбуком. Когда зарядное устройство [Neutrino] сломалось, была предпринята попытка использовать зарядное устройство другой марки, при этом третий контакт был подключен к оригинальному вышедшему из строя устройству. Это заставило ноутбук успешно зарядиться.

Для более постоянного обходного пути [Neutrino] извлекла микросхему One-Wire из оригинального зарядного устройства и вместо этого подключила ее внутри ноутбука, непосредственно к порту зарядки. Таким образом, ноутбук всегда думает, что зарядное устройство Dell подключено при подаче питания. Существует некоторый риск в том, что если пользователь подключит зарядное устройство с меньшей мощностью, чем оригинал, может произойти событие перегрузки, но это просто риск, присущий взлому.

Это изящный обходной путь для надоедливой проблемы, которая слишком распространена в мире пост-DRM. Зарядные устройства для ноутбуков также часто являются первыми кандидатами на отказ; мы уже видели такие творческие решения, как ремонт Magsafe с помощью фисташкового ореха!

[Спасибо Леви за подсказку]

Posted in Взлом ноутбуковTagged dell, зарядное устройство для ноутбука

10 декабря 2018 г. Том Нарди

Пожалуй, нет ничего труднее выбросить, чем хороший блок питания. Будь то классическая «настенная бородавка», чей помощник давно потерян, или мощный ATX, который вы вытащили из сломанного компьютера, всегда кажется, что должно быть что-то вы могли бы сделать с этими маленькими чудесами современного преобразования энергии. Так что в корзину для запчастей он отправляется, где он останется навсегда. Но не для [TheRainHarvester], который понял, что секрет использования ящика, полного старых зарядных устройств для ноутбуков, заключается в том, чтобы прочесать их, как хакер Voltron .

Используя три старых зарядных устройства для ноутбуков IBM, он может производить до 48 вольт постоянного тока при нормальных 4,5 ампер. Его сборный блок питания даже имеет переменную мощность, хотя и с грубой регулировкой. Поскольку каждое зарядное устройство индивидуально рассчитано на 16 В, он может отключить один из адаптеров, чтобы получить 32 В.

В видео после перерыва [TheRainHarvester] показывает зрителям конструкцию своего простого адаптера, который можно легко сделать из подручных средств. Построенный на куске древесноволокнистой плиты без следов, адаптер состоит из трех бочкообразных разъемов для зарядных устройств и трех мощных диодов Шоттки.

Характер цилиндрических разъемов (которые закорачивают штифт после извлечения вилки) вместе с диодами позволяет [TheRainHarvester] объединять выходы трех адаптеров последовательно, не рискуя повредить их, если, например, останется один подключен к адаптеру, но не к стене. Он также хочет добавить несколько светодиодов состояния, чтобы показать, какие зарядные устройства включены.

К сожалению, [TheRainHarvester] слишком поздно понял, что то, что он считал инертным куском доски, на самом деле имело плоскость заземления, поэтому ему придется придумать новый способ связать все это вместе в следующей версии. который, по его словам, приближается теперь, когда он знает, что концепция кажется работоспособной.

Тем временем, если вы думаете о том, чтобы взломать что-нибудь вместе с множеством старых зарядных устройств для ноутбуков, которые, как мы знаем, гуляют по лаборатории, вы можете взглянуть на наш учебник для начинающих, чтобы понять все эти иероглифы на задней панели. вещь.

Продолжить чтение «Зарядные устройства для ноутбуков объединяются, чтобы заставить сок течь» →

Posted in Взлом ноутбуков, ЗапчастиTagged ibm, зарядное устройство для ноутбука, блок питания, диод Шоттки

4 января 2018 г., Левин Дэй

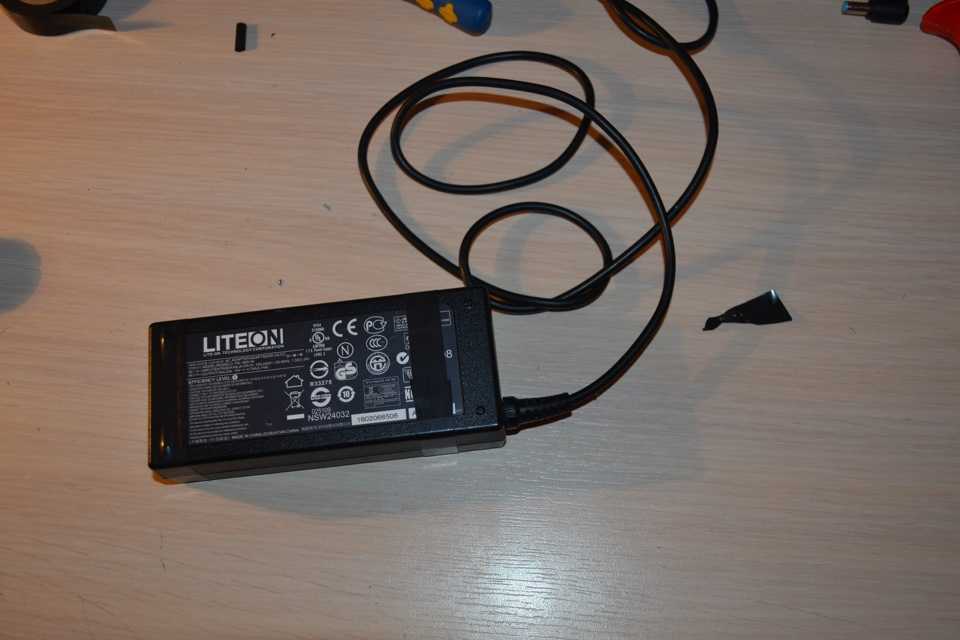

Зарядным устройствам для ноутбуков предстоит тяжелая жизнь. Их постоянно подключают и отключают, скручивают, запихивают в мешки, разбрасывают, и вообще с ними обращаются довольно плохо. В сочетании с довольно легкой конструкцией зарядное устройство для ноутбука нередко выходит из строя через несколько лет. Обычно разъем идет первым. Так было и в случае, когда я столкнулся лицом к лицу с вышедшим из строя зарядным устройством для Macbook и решил, что это можно легко исправить. Увы, я ошибся.

В отличие от большинства производителей ПК, которые полагаются на скромный бочкообразный разъем и его легкодоступные варианты, Apple любила использовать разъем Magsafe на своей линейке Macbook. Этот разъем имеет много преимуществ, таких как быстрое отсоединение, если кто-то споткнется о кабель, и тот факт, что его можно подключать независимо от ориентации. Однако исправить это не так-то просто. Когда зарядное устройство начало выходить из строя, я заметил два симптома. Во-первых, зарядное устройство будет работать только в том случае, если кабель удерживается точно так же, как , точно в правильной ориентации. Во-вторых, даже когда он заряжался, разъем сильно нагревался. Это заставило меня заподозрить, что виновата прерывистая связь, и при этом она была довольно плохой; высокое сопротивление, приводящее к проблеме тепла.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
