Автомат на 40 ампер сколько киловатт выдержит

Выбор защитных автоматических выключателей производится не только в ходе установки новой электрической сети, но и при модернизации электрощита, а также при включении в цепь дополнительных мощных приборов, повышающих нагрузку до такого уровня, с которым старые устройства аварийного отключения не справляются. И в этой статье речь пойдет о том, как правильно производить подбор автомата по мощности, что следует учитывать в ходе этого процесса и каковы его особенности.

Непонимание важности этой задачи может привести к очень серьезным проблемам. Ведь зачастую пользователи не утруждают себя, производя выбор автоматического выключателя по мощности, и берут в магазине первое попавшееся устройство, пользуясь одним из двух принципов – «подешевле» или «помощнее». Такой подход, связанный с неумением или нежеланием рассчитать суммарную мощность устройств, включенных в электросеть, и в соответствии с ней подобрать защитный автомат, зачастую становится причиной выхода дорогостоящей техники из строя при коротком замыкании или даже пожара.

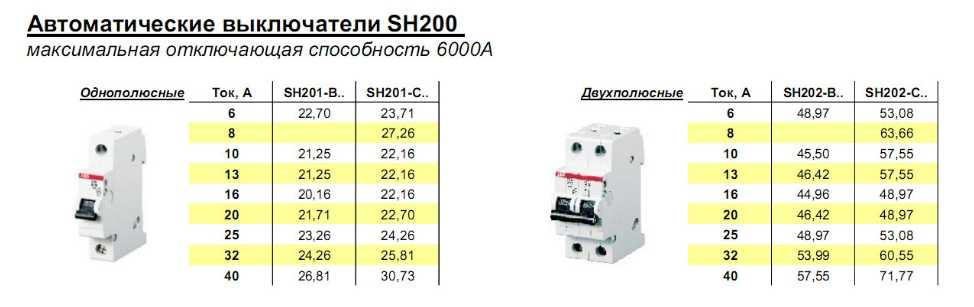

Для чего нужны защитные автоматы и как они работают?

Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.

Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.

Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.

Расцепитель электромагнитного типа представляет собой соленоид с сердечником, который при прохождении сквозь него тока высокой мощности моментально сдвигается в сторону отключающего элемента, выключая защитное устройство и обесточивая сеть.

Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.

Чем опасно несоответствие кабеля сетевой нагрузке?

Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.

Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего. В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.

Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.

Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.

Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.

Причина в том, что хотя расчет автомата по мощности был сделан правильно, кабель проводки сечением 1,5 мм² был рассчитан на 19 А и не мог выдержать имеющейся нагрузки.

Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.

Защита слабого звена электроцепи

Итак, мы убедились, что расчет автоматического выключателя должен производиться, исходя не только из суммарной мощности включенных в цепь устройств (независимо от их количества), но и из сечения проводов. Если этот показатель неодинаков на протяжении электрической линии, то выбираем участок с наименьшим сечением и производим расчет автомата, исходя из этого значения.

Требования ПУЭ гласят, что выбранный автоматический выключатель должен обеспечивать защиту наиболее слабого участка электроцепи, или иметь номинал тока, который будет соответствовать аналогичному параметру включенных в сеть установок. Это также означает, что для подключения должны использоваться провода, поперечное сечение которых позволит выдержать суммарную мощность подключенных устройств.

Как выполняется выбор сечения провода и номинала автоматического выключателя – на следующем видео:

Если нерадивый хозяин проигнорирует это правило, то в случае аварийной ситуации, возникшей из-за недостаточной защиты наиболее слабого участка проводки, ему не стоит винить выбранное устройство и ругать производителя – виновником сложившейся ситуации будет только он сам.

Как рассчитать номинал автоматического выключателя?

Допустим, что мы учли все вышесказанное и подобрали новый кабель, соответствующий современным требованиям и имеющий нужное сечение. Теперь электропроводка гарантированно выдержит нагрузку от включенных бытовых приборов, даже если их достаточно много. Теперь переходим непосредственно к выбору автоматического выключателя по номиналу тока. Вспоминаем школьный курс физики и определяем расчетный ток нагрузки, подставляя в формулу соответствующие значения: I=P/U.

Здесь I – величина номинального тока, P – суммарная мощность включенных в цепь установок (с учетом всех потребителей электричества, в том числе и лампочек), а U – напряжение сети.

Чтобы упростить выбор защитного автомата и избавить вас от необходимости браться за калькулятор, приведем таблицу, в которой указаны номиналы АВ, которые включаются в однофазные и трехфазные сети, и соответствующие им мощности суммарной нагрузки.

Эта таблица позволит легко определить, сколько киловатт нагрузки какому номинальному току защитного устройства соответствуют. Как мы видим, автомату 25 Ампер в сети с однофазным подключением и напряжением 220 В соответствует мощность 5,5 кВт, для АВ на 32 Ампера в аналогичной сети – 7,0 кВт (в таблице это значение выделено красным цветом). В то же время для электрической сети с трехфазным подключением «треугольник» и номинальным напряжением 380 В автомату на 10 Ампер соответствует мощность суммарной нагрузки 11,4 кВт.

Наглядно про подбор автоматических выключателей на видео:

Заключение

В представленном материале мы рассказали о том, для чего нужны и как работают устройства защиты электрической цепи. Кроме того, учитывая изложенную информацию и приведенные табличные данные, у вас не вызовет затруднения вопрос, как выбрать автоматический выключатель.

При выборе автоматов постоянно допускается одна и та же ошибка — не учитывается температура окружающей среды. Номинальный ток автомата назначается по ПУЭ при температуре в + 30 градусов Цельсия,а номинальный ток кабеля или провода назначается по ПУЭ при температуре в + 25 ,а эксплуатироваться автомат и кабель будут при комнатной температуре,допустим в + 18 градусов Цельсия.Если номинальный ток двухжильного или трехжильного, с защитным проводником, кабель — провода сечением 2.5 миллиметра квадратного по меди в однофазной сети равно 25 ампер ( 27 ампер это для кабелей с дополнительной изоляцией в виде ПЭТ ленты или композитного стекломиканита или стеклоленты,заполнением пространства под общей оболочкой мелованной резиной и т. д.),то при + 18 градусов Цельсия это уже номинальный ток в 27 ампер,а номинальный ток автомата на 16 ампер уже фактически равен 18.3 ампера,если учесть что при токах в 1.13 номинального тока автомат не отключается гарантированного в течении более одного часа,то реальный предельный рабочий ток провода уже 20.7 амер,то есть автомат на 16 ампер превращается уже в автомат на 20 ампер,при этом ,согласно DIN стандарту на модульные автоматы ,изготовленные по этому стандарту,номинальный ток кабеля или провода должен быть в полтора раза больше номинального тока автомата или 20. 2.

Электромонтажные работы проводимые нами всегда качественные и доступные.
Мы сможем помочь в расчете мощности автоматов (автоматических выключателей) и в их монтаже.
Как выбрать автомат?

Что нужно учитывать?

• первое, при выборе автомата его мощность,

определяется суммарная мощность подключаемых на постоянной основе к защищаемой автоматом проводке/сети нагрузок. Полученная суммарная мощность увеличивается на коэффициент потребления, определяющий возможное временное превышение потребляемой мощности за счет подключения других, первоначально неучтенных электроприборов.

Пример того как можно просчитать нагрузку в кухни

• электрочайник (1,5кВт),
• микроволновки (1кВт),
• холодильника (500 Ватт),
• вытяжки (100 ватт).

Суммарная потребляемая мощность составит 3,1 кВт. Для защиты такой цепи можно применить автомат 16А с номинальной мощностью 3,5кВт. Теперь представим, что на кухню поставили кофе машину (1,5 кВт) и подключили к этой же электропроводке.
Суммарная мощность снимаемая с проводки при подключении всех указанных электроприборов в этом случае составит 4,6кВт, что больше мощности 16 Амперного авто выключателя, который, при включении всех приборов просто отключится по превышению мощности и оставит все приборы без электропитания, Включая холодильник.

Выбор автоматов по мощности и подключению

Вид подключения		Однофазное	Однофазн. вводный	Трехфзн. треуг-ом	Трехфазн. звездой
Полюсность автомата		Однополюсный автомат	Двухполюсный автомат	Трехполюсный автомат	Четырех-сный автомат
Напряжение питания		220 Вольт	220 Вольт	380 Вольт	220 Вольт
V	V	V	V
Автомат 1А		0. 2 кВт	0.2 кВт	1.1 кВт	0.7 кВт
Автомат 2А		0.4 кВт	0.4 кВт	2.3 кВт	1.3 кВт
Автомат 3А		0.7 кВт	0.7 кВт	3.4 кВт	2.0 кВт
Автомат 6А		1.3 кВт	1.3 кВт	6.8 кВт	4.0 кВт
Автомат 10А		2.2 кВт	2.2 кВт	11.4 кВт	6.6 кВт
Автомат 16А		3.5 кВт	3.5 кВт	18.2 кВт	10.6 кВт
Автомат 20А		4.4 кВт	4.4 кВт	22.8 кВт	13.2 кВт
Автомат 25А		5.5 кВт	5.5 кВт	28.5 кВт	16.5 кВт
Автомат 32А		7. 0 кВт	7.0 кВт	36.5 кВт	21.1 кВт
Автомат 40А		8.8 кВт	8.8 кВт	45.6 кВт	26.4 кВт
Автомат 50А		11 кВт	11 кВт	57 кВт	33 кВт
Автомат 63А		13.9 кВт	13.9 кВт	71.8 кВт	41.6 кВт

Лучше обратится к специалистам чем допустить ошибку

На все виды услуг мы предоставляем гарантию.

Вызов электрика в городе Черкассы, все виды электромонтажа.

тел. (067)473-66-78

тел. (093)251-57-61

тел. (0472)50-19-75

Станьте нашим клиентом и вы убедитесь в качестве наших услуг.

Для расчета мощности номинала трехфазного автомата необходимо суммировать всю мощность электроприборов, которые будут подключены через него. Например, нагрузка по фазам одинакова:

L1 5000 W + L2 5000 kW + L3 5000W = 15000 W

Полученные ваты переводим в киловатты:

15000 W / 1000 = 15 kW

Полученное число умножаем на 1,52 и получаем рабочий ток А.

15 kW * 1,52 = 22,8 А.

Номинальный ток автомата должен быть больше рабочего. В нашем случае рабочий ток 22,8 А, поэтому мы выбираем автомат 25 А.

Номинал автоматов по току: 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100.

Уточняем сечение жил кабеля на соответствие нагрузке здесь.

Данная формула справедлива при одинаковой нагрузке по трем фазам. Если потребление по одной из фаз значительно больше, то номинал автомата подбирается по мощности этой фазы:

Например, нагрузка по фазам: L1 5000 W; L2 4000 W; L3 6000 W.

Ваты переводим в киловатты для чего 6000 W / 1000 = 6 kW.

Теперь определяем рабочий ток по этой фазе 6 kW * 4,55 = 27,3 А.

Номинальный ток автомата должен быть больше рабочего в нашем случае рабочий ток 27,3 А мы выбираем автомат 32 А.

В приведенных формулах 1,52 и 4,55 – коэффициенты пропорциональности для напряжений 380 и 220 В.

Материалы, близкие по теме:

Сколько кВт выдержит автомат на 16, 25, 32 и 40 Ампер

Содержание:

Сколько кВт выдержит автомат на 16, 25, 32 и 40 Ампер

При выборе автомата нужно правильно рассчитать нагрузку, которую он способен выдержать. Однако не менее важно понимать, что и сам кабель должен выдержать нагрузку от всех электроприборов, которые к нему подключены.

Автоматический выключатель служит для того, чтобы защитить проводку от возгорания. Главной задачей «автомата» является отключения питания при коротком замыкании и перегревах электропроводки.

Чтобы понимать, сколько выдержит автомат на 16, 25 и 32 Ампера, нужно рассчитать мощность и округлить значение в меньшую сторону. Также можно воспользоваться уже готовыми таблицами, которые приведены в статье.

Сколько выдержит автомат на 16, 25 и 32 Ампер

Для однофазной сети 1 Ампер равняется 220 Ваттам. Для того чтобы узнать, сколько выдержит автомат на 16 Ампер нужно 220 умножить на 16. В результате мы получим значение в 3520 Ватт. Округлим данное значение в меньшую сторону, и получим 3,5 кВт. Именно такую выдержит нагрузку 16-амперный автоматический выключатель.

Автомат на 25 Ампер выдержит 5,5 кВт, а на 32 Ампера — выдержит ровно 7 кВт. Таким образом, можно достаточно легко подсчитать, сколько в итоге выдержит любой из автоматических выключателей, на 40, 50 или 63 Ампера.

Ранее в статье: сколько выдержит розетка на 16 Ампер, приводился подобный подсчёт. Однако важно понимать, что и кабель, который подсоединён к автомату, должен выдерживать такую же нагрузку, а лучше с небольшим запасом, чем сам автомат.

В противном случае, если кабель будет недостаточного сечения, то автомат не выключится при перегрузках, а изоляция провода начнёт плавиться, что приведёт к возникновению короткого замыкания в электросети.

Как рассчитать мощность, которую выдержит провод

Для расчета мощности провода, точно также как и автоматических выключателей, существуют уже готовые таблицы. Кроме того, существует так называемая усреднённая токовая нагрузка на кабель, которая считается так: на 1 мм² медного кабеля приходится 10 Ампер тока.

Поэтому используя формулу следующего вида можно примерно подсчитать токовую нагрузку и способность кабеля её выдерживать: P=U I мощность (Вт)=ток (Ампер) напряжение (Вольт).

Например, у нас есть электрическая плита мощностью 2,5 кВт. Подставляем значения в формулу 2500Вт/220Вольт и получаем 11,3 Ампера. Если 1 мм² медного кабеля выдерживает 10 Ампер, то для подключения электрической плиты на 2,5 кВт, необходим будет кабель, сечением минимум 1,5 мм².

И вот тут главное не переборщить с нагрузкой, всегда помня о том, что кроме электрической печки подключать к такому кабелю больше ничего не рекомендуется. Опять же, обратимся к расчетам и выясним, сколько выдерживает кабель на 1,5 мм²:

• Медный кабель сечением 1,5 мм² — выдержит 3,3 кВт нагрузки;
• Медный кабель сечением 2,5 мм² — выдержит 4,6 кВт нагрузки;
• Медный кабель сечением 4 мм² — выдержит 5,9 кВт нагрузки;
• Медный кабель сечением 6 мм²  — выдержит 7,5 кВт нагрузки;
• Медный кабель сечением 10 мм²  — выдержит 11 кВт нагрузки.

Как видно, в расчетах нагрузки на автоматический выключатель и сечения проводов для его подключения нет ничего сложного. Однако электропроводка является достаточно опасным элементом электросети. Поэтому если навыков в её расчете нет или есть какие-то сомнения, то лучше не рисковать и пригласить опытного электрика.

Поделиться с друзьями

электрических — достаточно ли 40-амперного выключателя для моего нового диапазона?

спросил
8 лет, 4 месяца назад

Изменено
3 года, 1 месяц назад

Просмотрено
120 тысяч раз

В моем новом диапазоне указано, что требуется автоматический выключатель минимум на 40 ампер. Но также говорится, что максимальная потребляемая мощность составляет 13 200 Вт на 120/240, значит ли это, что прерыватель на 40 ампер будет недостаточным? По моим подсчетам, максимальная мощность в 40-амперной цепи равна 9. 600, снижен до 7680. Маловероятно, чтобы духовка и все пять сегментов печки сгорели на полную мощность одновременно, но блин, разве мне не нужно хотя бы 55 или 60 ампер? (И провод 6-го калибра?)

• электрика
• кухня
• автоматический выключатель
• духовка

2

Согласно NEC, любой бытовой кухонный прибор мощностью 12 кВт или менее может питаться от сети на 40 А. У вас это закончилось, поэтому потребуется увеличить ток до 50 А.
Код на этом может сбивать с толку, но поверьте мне, он есть.

Меня интересует, где написано, что цепь на 40 А приемлема.

3

Специальные плиты

Нагрузки плиты/плиты в NEC регулируются коэффициентами потребности в таблице 220.55; это прямо указано в параграфе 4 NEC 422.10 (A):

Цепи ответвления и проводники ответвления для бытовых нужд
плиты и кухонные приборы должны находиться в
в соответствии с таблицей 220. 55 и должны иметь размеры в соответствии с
с 210.19(А)(3).

а также Таблица 220.55, примечание 4:

4. Нагрузка ответвленной цепи. Допускается расчет нагрузки ответвления для одного диапазона в соответствии с табл. 220.55. ответвление
   нагрузка для одной настенной духовки или одной кухонной плиты, устанавливаемой на столешницу, должна соответствовать паспортной табличке прибора. Нагрузка ответвленной цепи для
   накладной кухонный агрегат и не более двух настенных духовых шкафов, питающихся от одной ответвленной сети и расположенных в одном помещении,
   рассчитывается путем сложения паспортных данных отдельных приборов и обработки этой суммы как эквивалентной одному диапазону.

…и оказывается, что OP в порядке

В результате этого мы берем базовый уровень 8 кВт из столбца C таблицы 220.55 для одного диапазона 12 кВт, а затем применяем корректировку примечания 1 как диапазон в вопрос по блоку 13,2кВт:

1. Все диапазоны от 12 кВт до 27 кВт одного номинала. Для диапазонов с индивидуальной номинальной мощностью более 12 кВт, но не более 27 кВт максимальная
   потребление в колонке C должно быть увеличено на 5 процентов за каждый дополнительный киловатт номинальной мощности или его большую часть, на которую номинальной мощности отдельного
   диапазонов превышает 12 кВт.

Отсюда мы получаем 15-процентную корректировку значения в столбце C, или 8 кВт * 1,15 = 9,2 кВт, что меньше, чем 9,6 кВт, которые может выдержать схема на 40 А, поэтому OP готов к работе. Мы используем здесь 9,6 кВт, потому что размер таблицы 220,55, между прочим, имеет приоритет над нормальными условиями непрерывной нагрузки в NEC.

наша плита/духовка имеет выключатель на 40 ампер и рассчитан на 12,5 кВт. годами работает исправно, проблем с выключателем не было. да, если вы добавляете или нуждаетесь в использовании 50 ампер, вам нужно будет использовать провод не менее 6 калибра. если вы этого не сделаете, провод калибра 8 может нагреться, а выключатель на 50 ампер может не сработать или щелкнуть, потому что он имеет более высокий рейтинг. всегда подбирайте провод к выключателю.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

электрический — диапазон 40 ампер с вилкой на 50 ампер

У меня в гараже есть вилка на 220 В 50 А, я только что купил новую на 40 А.
Диапазон, хотел бы подключить диапазон в гараже только после Дня благодарения
Затем я заменю на ней варочную панель на кухне. Могу ли я купить шнур, соответствующий вилке на 50 ампер, и использовать диапазон в течение Дня благодарения, или это разрушит диапазон или будет представлять угрозу безопасности

• электрика

2

Использование вилки и розетки на 50 А разрешено в цепи на 40 А из-за исключения в Электротехнических нормах и правилах. Исключением является то, что розеток на 40 А не существует или, скорее, они не являются частью стандартов NEMA. (Разновидностей емкостей уже достаточно!)

Автоматический выключатель не должен быть больше, чем подходит проводка — если проводка 8 AWG, выключатель должен быть 40 А (или меньше). Если провод 6 AWG, выключатель может быть на 40 или 50 ампер (или любое значение до 50А). В таких больших цепях на каждую цепь приходится только одно устройство. Я не уверен, законно ли подключать прибор с номиналом 40 А к автомату защиты на 50 А. Я бы понизил выключатель до 40А для дополнительной безопасности.

Самое время взглянуть на сосуд. Если это старый тип NEMA 10-50, у него нет провода заземления, и любая проблема с нейтралью может электризовать шасси печи, что может привести к летальному исходу. Заземляющий провод можно модернизировать, используя любой доступный путь обратно к панели. (Земля не должна путешествовать с проводниками). Затем вы можете обновить разъемы до типа NEMA 14-50 и изменить перемычку на устройстве, чтобы использовать отдельное заземление.

Во-первых, нет вилок или розеток NEMA 10-40 или 14-40, только 10-50 и 14-50. (У нас уже есть миллионы разновидностей розеток, так зачем добавлять еще?) Итак, Кодекс говорит, что для начала нужно использовать розетки на 50 А в ответвленных цепях на 40 А — это указано в 210. 21(B) и соответствующей таблице. (В других местах Кодекса также используется формулировка «номинал розетки должен быть не ниже номинала ответвленной цепи»). Схема — это просто более крупная форма подключения радиоприемника 1A к цепи 15A, что мы делаем все время. Кроме того, это санкционировано NEC 210.22: 9.0005

210.22 Допустимые нагрузки, отдельные ответвления.
Допускается подача отдельной ответвленной цепи
любая нагрузка, на которую он рассчитан, но ни в коем случае нагрузка не должна
превышать номинальный ток ответвленной цепи.

Наконец, проверьте проводку — проводка 8AWG идет с выключателем на 40 А, а проводка 6AWG — с выключателем на 50 А. Кроме того, в NEMA 10-50 старого образца отсутствует заземление, вместо этого в качестве заземления используется нейтраль. Это должно быть исправлено, чтобы разомкнутая нейтраль не привела к перегреву корпуса печки. К счастью, NEC позволяет переоборудовать заземляющие провода ответвленной цепи любым наиболее удобным способом вместо того, чтобы заставлять их прокладывать вместе с проводами цепи, поэтому проще всего проложить провод 6AWG или оголенный бронированный заземляющий кабель по наиболее практичному маршруту обратно к панели.
