Кабель АВБбШвнг — Расшифровка, Характеристики и все Сечения

Кабель АВБбШвнг — Расшифровка, Характеристики и все Сечения

— 0,66/1 кВ

Заказать

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	1 — 5 жил
Размер сечения	2,5 — 240 мм2

Содержание:

• Расшифровка
• Технические
  характеристики
• Конструкция
• Применение
• Маркировка
• Указания
  по эксплуатации
• Сечения
  и маркоразмеры
• ГОСТ
• Аналоги
• Производители

Расшифровка АВБбШвнг

А

— алюминиевая токопроводящая жила

В

— изоляция из ПВХ пластиката

Б

— броня из стальных оцинкованных лент

б

— без подушки под броней;

Шв

— выпрессованный ПВХ защитный шланг

нг

— не распространяет горение при групповой прокладке

(А)

— класс пожарной безопасности категория A

АВБбШвнг-ХЛ — холодостойкое исполнение (температура эксплуатации до -60
°С)

АВБбШвнг-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)

N — нулевая жила

Pe — жила заземления

ож — однопроволочная жила

ок — однопроволочная круглая жила

ос — однопроволочная секторная жила

мж,мп,мн — многопроволочная жила

мк — многопроволочная круглая жила

мс — многопроволочная секторная жила

Технические характеристики АВБбШвнг

Общие характеристики

Номинальное переменное напряжение

0,66/1 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

10 диаметров кабеля (для одножильного кабеля)
7,5 диаметров кабеля (для многожильного кабеля)

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП АВБбШвнг

3537710900

Класс пожарной безопасности

П1б. 8.2.5.4

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности
при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без
предварительного подогрева

-15°С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70 °С

В режиме перегрузки

90 °С

Предельная при коротком замыкании

160 °С

По условию невозгорания при коротком замыкании

350 °С

Указания по эксплуатации

Характеристики изоляции и оболочки

Наименование характеристики	Значение для изоляции из ПВХ	Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее	12. 5 Н/мм	12.5 Н/мм
Относительное удлинение при разрыве, не менее	150%	150%
После старения
Прочность при разрыве, не менее	12.5 Н/мм	12.5 Н/мм
Отклонение* значения прочности при растяжении, не более	±25%	±25%
Относительное удлинение при разрыве, не менее	150%	150%
Отклонение значения относительного удлинения при разрыве, не более	±25%	±25%
Глубина продавливания при высоких температурах, не более	50%	50%
Водопоглощение — увеличение массы, не более	10 мг/см2	—
Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более	—	20%

*Отклонение – разность между средним значением, полученным после старения, и средним значением,
полученным до старения, выраженная в процентах последнего.

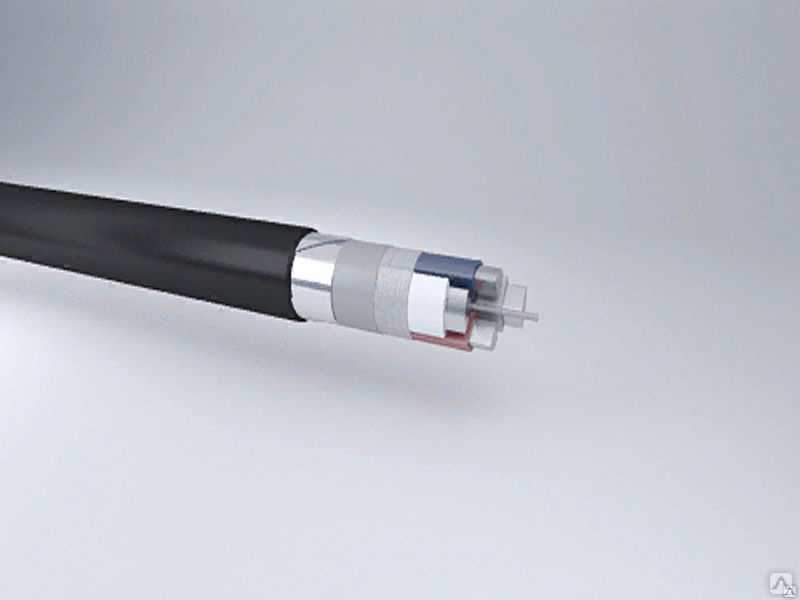

Конструкция АВБбШвнг

1. 1. Алюминиевая токопроводящая жила
2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. 3. Заполнение из ПВХ пластиката пониженной горючести — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной горючести
5. 5. Броня из стальных оцинкованных лент
6. 6. Защитный шланг из ПВХ пластиката пониженной горючести

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с
таблицей:

Наименование жилы	Номинальное сечение алюминиевой жилы, мм
	круглой	секторной (сегментной)
Однопроволочная	2,5-300	25-400
Многопроволочная	25-1000	25-400

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с
жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения
(нулевую или заземления) в соответствии с таблицей:

Наименование жилы	Номинальное сечение алюминиевой жилы, мм
Основная	25	35	50	70	95	120	150	185	240	300	400
Нулевая или заземления	16	16	25	35	50	70	70	95	120	150	185

Маркировка АВБбШвнг Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012. Число жил в кабеле, шт. Цвет изоляции жилы Порядковый номер жилы 1 2 3 4 5 2 Серый* Синий — — — 3 Серый* Коричневый Черный — — Серый* Синий Зеленый-Желтый — — 4 Серый* Коричневый Черный Синий — Серый* Коричневый Черный Зеленый-Желтый — 5 Серый* Коричневый Черный Синий Зеленый-Желтый Синий — нулевая жила Зеленый-Желтый — жила заземления (* — или натуральный) (** — по согласованию с заказчиком)

Применение АВБбШвнг

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
• Класс пожарной опасности по ГОСТ 31565-2012: П1б. 8.2.5.4
• Применяются при наличии опасности механических повреждений кабеля

Сечения и маркоразмеры АВБбШвнг

Выбрав необходимый размер кабеля АВБбШвнг, вы сможете уточнить значения и описание следующих
характеристик:

• вес и диаметр
• токовая нагрузка
• ток короткого замыкания
• мощность
• сопротивление
• точная конструкция
• маркировка

• АВБбШвнг 1х2,5
• АВБбШвнг 1х4
• АВБбШвнг 1х6
• АВБбШвнг 1х10
• АВБбШвнг 1х16
• АВБбШвнг 1х25
• АВБбШвнг 1х35
• АВБбШвнг 1х50
• АВБбШвнг 1х70
• АВБбШвнг 1х95
• АВБбШвнг 1х120
• АВБбШвнг 1х150
• АВБбШвнг 1х185
• АВБбШвнг 1х240
• АВБбШвнг 2х2,5

• АВБбШвнг 2х4
• АВБбШвнг 2х6
• АВБбШвнг 2х10
• АВБбШвнг 2х16
• АВБбШвнг 2х25
• АВБбШвнг 2х35
• АВБбШвнг 2х50
• АВБбШвнг 2х70
• АВБбШвнг 2х95
• АВБбШвнг 2х120
• АВБбШвнг 2х150
• АВБбШвнг 2х185
• АВБбШвнг 2х240
• АВБбШвнг 3х2,5
• АВБбШвнг 3х4

• АВБбШвнг 3х6
• АВБбШвнг 3х10
• АВБбШвнг 3х16
• АВБбШвнг 3х25
• АВБбШвнг 3х35
• АВБбШвнг 3х50
• АВБбШвнг 3х70
• АВБбШвнг 3х95
• АВБбШвнг 3х120
• АВБбШвнг 3х150
• АВБбШвнг 3х185
• АВБбШвнг 3х240
• АВБбШвнг 3х2,5+1х1,5
• АВБбШвнг 3х4+1х2,5
• АВБбШвнг 3х6+1х4

• АВБбШвнг 3х10+1х6
• АВБбШвнг 3х16+1х10
• АВБбШвнг 3х25+1х16
• АВБбШвнг 3х35+1х16
• АВБбШвнг 3х50+1х25
• АВБбШвнг 3х70+1х25
• АВБбШвнг 3х70+1х35
• АВБбШвнг 3х95+1х50
• АВБбШвнг 3х120+1х70
• АВБбШвнг 3х150+1х70
• АВБбШвнг 3х185+1х95
• АВБбШвнг 3х240+1х120
• АВБбШвнг 4х2,5
• АВБбШвнг 4х4
• АВБбШвнг 4х6

• АВБбШвнг 4х10
• АВБбШвнг 4х16
• АВБбШвнг 4х25
• АВБбШвнг 4х35
• АВБбШвнг 4х50
• АВБбШвнг 4х70
• АВБбШвнг 4х95
• АВБбШвнг 4х120
• АВБбШвнг 4х150
• АВБбШвнг 4х185
• АВБбШвнг 4х240
• АВБбШвнг 5х2,5
• АВБбШвнг 5х4
• АВБбШвнг 5х6
• АВБбШвнг 5х10

• АВБбШвнг 5х16
• АВБбШвнг 5х25
• АВБбШвнг 5х35
• АВБбШвнг 5х50
• АВБбШвнг 5х70
• АВБбШвнг 5х95
• АВБбШвнг 5х120
• АВБбШвнг 5х150
• АВБбШвнг 5х185
• АВБбШвнг 5х240

ГОСТ АВБбШвнг

Ниже представлены государственные стандарты для АВБбШвнг, в соответствии с которыми мы собрали
технические характеристики, представленные на данной странице.

ГОСТ 31996-2012

действующий

«ГОСТ 31996-2012 — Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»

с 01.01.2014 по н.в.

скачать

ГОСТ Р 53769-2010

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»

с 01.01.2011 по 01.01.2014

скачать

ГОСТ 16442-80

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0. 66; 1; 3; и 6 кВ Общие технические условия»

с 01.01.1982 по 01.01.2011

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 23286-78

действующий

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 31565-2012

действующий

«Требования пожарной безопасности»

с 01.01.2014 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01. 01.1971 по н.в.

скачать

Аналоги АВБбШвнг

АВБВ

бронированный стальными лентами, с алюминиевой жилой, изоляцией и оболочкой из ПВХ.

АВБбШвнг-LS

бронированный стальными лентами, с алюминевой жилой, изоляцией и защитным шлангом из ПВХ пониженной пожарной опасности.

АВБбШв

бронированный стальными лентами, с алюминиевой жилой, изоляцией и защитным шлангом из ПВХ.

АВБВнг-LS

бронированный стальными лентами, с алюминевой жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

АВБВнг

бронированный стальными лентами, с алюминевой жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

АВБбШп

бронированный стальными лентами, с алюминиевой жилой, изоляцией из ПВХ и защитным шлангом из сшитого полиэтилена.

АВБбШпз

бронированный стальными лентами, с алюминиевой жилой, изоляцией из ПВХ и защитным шлангом из сшитого полиэтилена. С заполнением.

АВБбШвз

бронированный стальными лентами, с алюминиевой жилой, изоляцией из ПВХ и защитным шлангом из ПВХ. С заполнением.

АВБбШзнг

бронированный стальными лентами, с алюминевой жилой, изоляцией из ПВХ, защитным шлангом из ПВХ пониженной горючести. С заполнением.

Заводы-производители АВБбШвнг

АО «Людиновокабель»

ООО «Томсккабель»

ОАО «Беларускабель»

ООО «ТД РТ-Кабель»

ЧАО «Азовкабель»

ООО «Торговый Дом ЗЗЦМ-Кабель»

АО «Псковкабель»

ЗАО «Агрокабель»

ООО «ГК Энергокомплект МФ»

ООО «ПромЭко»

ООО «Кабельный Завод «Алюр»»

ООО «Камский Кабель»

АО «Тверьэнергокабель»

АО «Сибкабель»

ООО «ВКЗ «Волга-Дон-Кабель»

АО «Самарская кабельная компания»

НАО «Иркутсккабель»

ООО «СмолКабель»

АО «Электрокабель «Кольчугинский завод»

АО «Уралкабель»

ООО «Рыбинсккабель»

ОАО «Амурский кабельный завод»

АО «Элкаб-КЗ»

ЗАО «Белтелекабель»

ООО «Угличкабель»

ООО «УК «Кавказкабель»

АО «Завод Чувашкабель»

ООО «ТД ЛипарКабель»

АО «Завод «Энергокабель»

ООО «Сарансккабель»

АО «Ники»

ООО «ЭМ-кабель»

ООО «Калужский кабельный завод»

ООО «Завод Москабель»

Ваша заявка на кабель АВБбШвнг успешно отправлена.
С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация
Регистрация
Забыли пароль?

Кабель АВБбШвнг-LS — Расшифровка, Характеристики и все Сечения

Кабель АВБбШвнг-LS — Расшифровка, Характеристики и все Сечения

— 0,66/1 кВ

Заказать

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	1 — 5 жил
Размер сечения	2,5 — 240 мм2

Содержание:

• Расшифровка
• Технические
  характеристики
• Конструкция
• Применение
• Маркировка
• Указания
  по эксплуатации
• Сечения
  и маркоразмеры
• ГОСТ
• Аналоги
• Производители

Расшифровка АВБбШвнг-LS

А

— алюминиевая токопроводящая жила

В

— изоляция из ПВХ пластиката

Б

— броня из стальных оцинкованных лент

б

— без подушки под броней;

Шв

— выпрессованный ПВХ защитный шланг

нг

— не распространяет горение при групповой прокладке

(А)

— класс пожарной безопасности категория A

LS

— с пониженным дымо- и газовыделением (low smoke)

АВБбШвнг-LS-ХЛ — холодостойкое исполнение (температура эксплуатации до -60
°С)

АВБбШвнг-LS-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)

N — нулевая жила

Pe — жила заземления

ож — однопроволочная жила

ок — однопроволочная круглая жила

ос — однопроволочная секторная жила

мж,мп,мн — многопроволочная жила

мк — многопроволочная круглая жила

мс — многопроволочная секторная жила

Технические характеристики АВБбШвнг-LS

Общие характеристики

Номинальное переменное напряжение

0,66/1 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

10 диаметров кабеля (для одножильного кабеля)
7,5 диаметров кабеля (для многожильного кабеля)

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП АВБбШвнг-LS

3537710900

Класс пожарной безопасности

П1б. 8.2.2.2

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности
при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без
предварительного подогрева

-15°С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70 °С

В режиме перегрузки

90 °С

Предельная при коротком замыкании

160 °С

По условию невозгорания при коротком замыкании

350 °С

Указания по эксплуатации

Характеристики изоляции и оболочки

Наименование характеристики	Значение для изоляции из ПВХ	Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее	10 Н/мм	10 Н/мм
Относительное удлинение при разрыве, не менее	150%	150%
После старения
Прочность при разрыве, не менее	10 Н/мм	10 Н/мм
Отклонение* значения прочности при растяжении, не более	±25%	±25%
Относительное удлинение при разрыве, не менее	125%	125%
Отклонение значения относительного удлинения при разрыве, не более	±25%	±25%
Глубина продавливания при высоких температурах, не более	50%	50%
Водопоглощение — увеличение массы, не более	10 мг/см2	—
Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более	—	20%

*Отклонение – разность между средним значением, полученным после старения, и средним значением,
полученным до старения, выраженная в процентах последнего.

Конструкция АВБбШвнг-LS

1. 1. Алюминиевая токопроводящая жила
2. 2. Изоляция из поливинилхлоридного пластиката пониженной пожароопасности
3. 3. Заполнение из ПВХ пластиката пониженной пожарной опасности — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
5. 5. Броня из стальных оцинкованных лент
6. 6. Защитный шланг из ПВХ пластиката пониженной пожарной опасности

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с
таблицей:

Наименование жилы	Номинальное сечение алюминиевой жилы, мм
	круглой	секторной (сегментной)
Однопроволочная	2,5-300	25-400
Многопроволочная	25-1000	25-400

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с
жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения
(нулевую или заземления) в соответствии с таблицей:

Наименование жилы	Номинальное сечение алюминиевой жилы, мм
Основная	25	35	50	70	95	120	150	185	240	300	400
Нулевая или заземления	16	16	25	35	50	70	70	95	120	150	185

Маркировка АВБбШвнг-LS Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012. Число жил в кабеле, шт. Цвет изоляции жилы Порядковый номер жилы 1 2 3 4 5 2 Серый* Синий — — — 3 Серый* Коричневый Черный — — Серый* Синий Зеленый-Желтый — — 4 Серый* Коричневый Черный Синий — Серый* Коричневый Черный Зеленый-Желтый — 5 Серый* Коричневый Черный Синий Зеленый-Желтый Синий — нулевая жила Зеленый-Желтый — жила заземления (* — или натуральный) (** — по согласованию с заказчиком)

Применение АВБбШвнг-LS

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях
• Класс пожарной опасности по ГОСТ 31565-2012: П1б. 8.2.2.2
• Предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97)
• Могут применяться во взрывоопасных зонах классов В1 и В1-а
• Применяются при наличии опасности механических повреждений кабеля

Сечения и маркоразмеры АВБбШвнг-LS

Выбрав необходимый размер кабеля АВБбШвнг-LS, вы сможете уточнить значения и описание следующих
характеристик:

• вес и диаметр
• токовая нагрузка
• ток короткого замыкания
• мощность
• сопротивление
• точная конструкция
• маркировка

• АВБбШвнг-LS 1х2,5
• АВБбШвнг-LS 1х4
• АВБбШвнг-LS 1х6
• АВБбШвнг-LS 1х10
• АВБбШвнг-LS 1х16
• АВБбШвнг-LS 1х25
• АВБбШвнг-LS 1х35
• АВБбШвнг-LS 1х50
• АВБбШвнг-LS 1х70
• АВБбШвнг-LS 1х95
• АВБбШвнг-LS 1х120
• АВБбШвнг-LS 1х150
• АВБбШвнг-LS 1х185
• АВБбШвнг-LS 1х240
• АВБбШвнг-LS 2х2,5

• АВБбШвнг-LS 2х4
• АВБбШвнг-LS 2х6
• АВБбШвнг-LS 2х10
• АВБбШвнг-LS 2х16
• АВБбШвнг-LS 2х25
• АВБбШвнг-LS 2х35
• АВБбШвнг-LS 2х50
• АВБбШвнг-LS 2х70
• АВБбШвнг-LS 2х95
• АВБбШвнг-LS 2х120
• АВБбШвнг-LS 2х150
• АВБбШвнг-LS 2х185
• АВБбШвнг-LS 2х240
• АВБбШвнг-LS 3х2,5
• АВБбШвнг-LS 3х4

• АВБбШвнг-LS 3х6
• АВБбШвнг-LS 3х10
• АВБбШвнг-LS 3х16
• АВБбШвнг-LS 3х25
• АВБбШвнг-LS 3х35
• АВБбШвнг-LS 3х50
• АВБбШвнг-LS 3х70
• АВБбШвнг-LS 3х95
• АВБбШвнг-LS 3х120
• АВБбШвнг-LS 3х150
• АВБбШвнг-LS 3х185
• АВБбШвнг-LS 3х240
• АВБбШвнг-LS 3х2,5+1х1,5
• АВБбШвнг-LS 3х4+1х2,5
• АВБбШвнг-LS 3х6+1х4

• АВБбШвнг-LS 3х10+1х6
• АВБбШвнг-LS 3х16+1х10
• АВБбШвнг-LS 3х25+1х16
• АВБбШвнг-LS 3х35+1х16
• АВБбШвнг-LS 3х50+1х25
• АВБбШвнг-LS 3х70+1х25
• АВБбШвнг-LS 3х70+1х35
• АВБбШвнг-LS 3х95+1х35
• АВБбШвнг-LS 3х95+1х50
• АВБбШвнг-LS 3х120+1х70
• АВБбШвнг-LS 3х150+1х70
• АВБбШвнг-LS 3х185+1х95
• АВБбШвнг-LS 3х240+1х120
• АВБбШвнг-LS 4х2,5
• АВБбШвнг-LS 4х4

• АВБбШвнг-LS 4х6
• АВБбШвнг-LS 4х10
• АВБбШвнг-LS 4х16
• АВБбШвнг-LS 4х25
• АВБбШвнг-LS 4х35
• АВБбШвнг-LS 4х50
• АВБбШвнг-LS 4х70
• АВБбШвнг-LS 4х95
• АВБбШвнг-LS 4х120
• АВБбШвнг-LS 4х150
• АВБбШвнг-LS 4х185
• АВБбШвнг-LS 4х240
• АВБбШвнг-LS 5х2,5
• АВБбШвнг-LS 5х4
• АВБбШвнг-LS 5х6

• АВБбШвнг-LS 5х10
• АВБбШвнг-LS 5х16
• АВБбШвнг-LS 5х25
• АВБбШвнг-LS 5х35
• АВБбШвнг-LS 5х50
• АВБбШвнг-LS 5х70
• АВБбШвнг-LS 5х95
• АВБбШвнг-LS 5х120
• АВБбШвнг-LS 5х150
• АВБбШвнг-LS 5х185
• АВБбШвнг-LS 5х240

ГОСТ АВБбШвнг-LS

Ниже представлены государственные стандарты для АВБбШвнг-LS, в соответствии с которыми мы собрали
технические характеристики, представленные на данной странице.

ГОСТ 31996-2012

действующий

«ГОСТ 31996-2012 — Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»

с 01.01.2014 по н.в.

скачать

ГОСТ Р 53769-2010

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»

с 01.01.2011 по 01.01.2014

скачать

ГОСТ 16442-80

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0. 66; 1; 3; и 6 кВ Общие технические условия»

с 01.01.1982 по 01.01.2011

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 23286-78

действующий

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 31565-2012

действующий

«Требования пожарной безопасности»

с 01.01.2014 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01. 01.1971 по н.в.

скачать

Аналоги АВБбШвнг-LS

АВБВ

бронированный стальными лентами, с алюминиевой жилой, изоляцией и оболочкой из ПВХ.

АВБбШвнг

бронированный стальными лентами, с алюминевой жилой, изоляцией из ПВХ, защитным шлангом из ПВХ пониженной горючести.

АВБбШв

бронированный стальными лентами, с алюминиевой жилой, изоляцией и защитным шлангом из ПВХ.

АВБВнг-LS

бронированный стальными лентами, с алюминевой жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

АВБВнг

бронированный стальными лентами, с алюминевой жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

АВБбШп

бронированный стальными лентами, с алюминиевой жилой, изоляцией из ПВХ и защитным шлангом из сшитого полиэтилена.

АВБбШпз

бронированный стальными лентами, с алюминиевой жилой, изоляцией из ПВХ и защитным шлангом из сшитого полиэтилена. С заполнением.

АВБбШвз

бронированный стальными лентами, с алюминиевой жилой, изоляцией из ПВХ и защитным шлангом из ПВХ. С заполнением.

АВБбШзнг

бронированный стальными лентами, с алюминевой жилой, изоляцией из ПВХ, защитным шлангом из ПВХ пониженной горючести. С заполнением.

Заводы-производители АВБбШвнг-LS

ЧАО «Азовкабель»

АО «Казэнергокабель»

АО «Завод «Энергокабель»

ООО «Кабельный Завод «Алюр»»

ОАО «Амурский кабельный завод»

ООО «ГК Энергокомплект МФ»

ООО «ВИМ-Кабель»

ЗАО «Агрокабель»

АО «Сибкабель»

ООО «МКЗ»

ООО «ВКЗ «Волга-Дон-Кабель»

АО «Псковкабель»

ООО «ТД ЛипарКабель»

АО «Людиновокабель»

АО «Самарская кабельная компания»

ООО «Рыбинсккабель»

ООО «Сарансккабель»

АО «Тверьэнергокабель»

ЗАО «Белтелекабель»

ООО «УК «Кавказкабель»

ООО «ТД РТ-Кабель»

ОАО «Беларускабель»

ООО «ЭМ-кабель»

АО «Ники»

АО «Элкаб-КЗ»

АО «Уралкабель»

ООО «Томсккабель»

АО «Завод Чувашкабель»

НАО «Иркутсккабель»

ООО «СмолКабель»

АО «Электрокабель «Кольчугинский завод»

Ваша заявка на кабель АВБбШвнг-LS успешно отправлена.
С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация
Регистрация
Забыли пароль?

Расшифровка марок кабеля и провода

Кабельно-проводниковая продукция отечественного производства:

1. Кабель силовой с ПВХ (виниловой) резиновой изоляцией: ВВГ, ВВГнг, ВВГнг-LS, ВВГнгд, АВВГ, АВВГнг, АВВГнг-LS, АВВГнгд , ВБбшв, ВБбШвнг, ВБбШвнг-LS, ВБбШвнгд, АВБбшв, АВБбшвнг, АВБбшвнг-LS, АВБбшвнгд,Кг
А — (первая буква) алюминиевая жила, при ее отсутствии — по умолчанию медная жила.
В — (первая (при отсутствии А) буква) ПВХ изоляция
В — (вторая (при отсутствии А) буква) ПВХ оболочка
Г — отсутствие защитного кожуха («голый»)
нг — не поддерживает горение
гд — с пониженным дымо- и газовыделением
ЛС — малодымный — с пониженным дымо- и газовыделением
Бб — бронированное покрытие из стальных полос
Шв — наружная оболочка из шланга ПВХ
КГ — кабель гибкий

2. Кабель с пропитанной бумажной изоляцией: АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ
А — (первая буква) алюминиевая жила, при ее отсутствии — медная проводник по умолчанию.
АБ — алюминиевая броня
СБ — (первая или вторая (после А) буква) броня свинцовая
л — лавсановая лента
2л — двойная лавсановая лента
Г — отсутствие защитного кожуха («голый»)

3. Трос управления: КВВГ, АКВВГ , КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГе, АКВВГе, КВВГенг-LS, АКВВГенг-LS, КВБбШв, АКВБбШв, КВБбШвнг, АКВБбШвнг, КВБбШвнг-LS, АККВБбШвнг-LS
К — (после первой или второй ) буква) – кабель контрольный
Э – экран

4. Кабель телефонный: ТПп, ТППэп, ТПпПз, ТПпэПз ТПпПБбШп, ТПпПзБбШп, ТПпэПзБбШп, ТСВ, ТСВнг
Т — кабель телефонный
П — изоляция полиэтиленовая
п — поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные
Э — экран
П — оболочка полиэтиленовая
З — заполнитель гидрофобный
Шп — наружная оболочка из полиэтиленового шланга
С — кабель станционный

5. Провода для воздушных линий электропередач:
А — Алюминиевый неизолированный провод
АС — Алюминиево-стальной (чаще используется слово «сталь-алюминий») неизолированный провод
СИП — Самонесущий изолированный Провод

6. Некоторые виды кабелей имеют специальную расшифровку:
КСПВ — Кабели передачи в виниловой оболочке
КПСВВ — Кабели пожарные сигнальные с виниловой изоляцией в виниловой оболочке
КПСВЭВ — Кабели пожарные сигнальные с виниловой изоляцией экранированные виниловые В оболочке
ПНСВ — Провод нагревательный, со стальным сердечником, в виниловой оболочке
ПВ-1, ПВ-3 — Провод с виниловой изоляцией. 1, 3 — класс гибкости жилы (наиболее применимые классы гибкости для данного типа провода, однако могут применяться и другие).
PVS — соединительный провод в виниловой оболочке
ШВВП — Шнур с виниловой изоляцией в виниловой оболочке плоский
ПУНП — Провод универсальный плоский
ПУГНП — Провод универсальный плоский гибкий

Кабельно-проводниковая продукция зарубежного производства:

1. Кабель силовой: NYM, NHYMH, NYYH, NYYH, NYYH , NYCY, NYRGY
N — согласно VDE
Y — PVC
H — PVC безгалогенный
M — монтажный кабель
C — медный экран
RG — броня

2. Витая пара кабеля передачи данных: UTP, FTP, S-FTP, S-STP
U — unfoiled (нефольгированный, неэкранированный)
Ф — фольгированный (фольгированный, экранированный)
С — экранированный (экранированный медными проволоками)
С-Ф — общий фольгированный экран общий плетеный экран
С-С — экран каждой пары фольгированного общего плетеного экрана
ТП — витая пара

3. SAT — спутниковый — кабель для спутникового ТВ

4. Кабель телефонный и кабель пожарной сигнализации: J-Y(St)Y, J-H(St)H
J — кабель монтажный
Y — ПВХ
(St) — фольга экран

5. Безгалогеновый огнестойкий кабель: NHXHX FE 180, NHXCHX FE 180
N — по VDE
HX — прошитая резина
C — медный экран
FE 180 — кабель сохраняет свои свойства в течение определенного времени (в данном случае 180 минут) в открытом огне, под напряжением

6. Монтаж провода: Х05В-К, Х07В-К, Н07В-К
Н — провод унифицированный (согласно HAR)
Н — соответствие ГОСТ
05 — Номинальное напряжение 300/500 В
07 — Номинальное напряжение 450/750 В
В — ПВХ изоляция
К — гибкая жила для стационарной прокладки
7. Кабели с изоляцией из сшитого полиэтилена:
N — согласно VDE
Y — ПВХ
2Y — полиэтилен
2X — сшитый полиэтилен
S — медный экран
(F) — продольное уплотнение
(FL) — продольное и поперечное уплотнение
E — трехжильный кабель
R — броня из круглой стальной проволоки
J — наличие желто-зеленой жилы
O — отсутствие желто-зеленой жилы

Расшифровка — CyberHoot Cyber ​​Library

Расшифровка — процесс трансформации зашифрованный текст в исходный открытый текст. Это делается с помощью процесса расшифровки. Дешифрование преобразует зашифрованный текст в открытый текст для авторизованного пользователя, владеющего ключом дешифрования, что позволяет им легко читать и понимать данные или информацию, находящиеся перед ними. Дешифрование всегда зависит от получателя зашифрованного текста, имеющего ключ дешифрования. В простейших реализациях использовались перестановки букв. Например, сдвиньте каждую букву алфавита вперед на три оборота «Здравствуйте» в «Хур».

Основным мотивом внедрения системы шифрования-дешифрования является конфиденциальность. По мере того, как информация перемещается по Интернету, к ней могут получить доступ неуполномоченные лица или организации. В результате данные шифруются, чтобы уменьшить потерю и кражу данных. Некоторые из общих элементов, которые зашифрованы, включают сообщения электронной почты, текстовые файлы, изображения, пользовательские данные и каталоги. Лицо, ответственное за расшифровку, получает подсказку или окно, в котором можно ввести пароль для доступа к зашифрованной информации.

Что это означает для моего SMB?

Шифрование и криптография важны для малого и среднего бизнеса, чтобы защитить конфиденциальность важной и конфиденциальной информации. Малые и средние предприятия могут подпадать под действие законодательных норм, таких как HIPAA или PCI, которые требуют, чтобы определенные формы данных (медицинские карты, информация PAN кредитной карты) были защищены от раскрытия (защита конфиденциальности).

Лучшая стратегия для малого и среднего бизнеса при выполнении таких требований — НЕ иметь таких данных в своем распоряжении. Например, обязательств по соблюдению PCI часто можно избежать, сотрудничая с онлайн-сервисами, которые выполняют кредитную авторизацию за пределами вашего веб-сайта или магазина и просто возвращают SMB код авторизации. Однако в тех случаях, когда SMB должен собирать и хранить такие важные и конфиденциальные данные, шифрование AES — ваш друг, и его следует использовать. Просто не забудьте защитить ключи дешифрования.

Кроме того, шифрование может превратить потерю устройства в финансовую потерю, но не в нарушение кибербезопасности, за счет шифрования ноутбуков с помощью Microsoft BitLocker или Apple FileVault.
