Схема АВР на 2 ввода и 1 вывод

Схема АВР на 2 ввода и 1 вывод

WhatsApp

Рассмотрим стандартную схему АВР на 2 ввода и 1 вывод (схема 1) на примере АВР 2 ввода 1 вывод 50 А на базе следующих комплектующих:

• Силовые автоматические выключатели – DEKraft
• Автоматические выключатели защиты цепей управления – DEKraft
• Электромагнитные контакторы с механической блокировкой – DEKraft
• Реле контроля фаз – Меандр
• Щит с монтажной панелью – IEK
• Перфорированный кабель-канал – DKC
• Светосигнальная арматура – DEKraft
• Провод универсальный гибкий в одинарной ПВХ-изоляции ПуГВ – Металлист
• Клеммы – IEK
• DIN-рейка – DKC
• Фиксаторы – DEKraft
• Табличка с Наименованием изделия, датой изготовления, характеристиками и инвентарным номером – производитель «ЭЛЕКТРОКОМПЛЕКТ» 380torg.ru
• Знак электробезопасности – производитель «ЭЛЕКТРОКОМПЛЕКТ» 380torg.ru
• Ламинированная цветная полнолинейная схема АВР на 2 ввода и 1 вывод
• Спиральная лента – EKF
• Маркеры – IEK
• Площадки под хомуты – Navigator
• Наконечники штыревые втулочные изолированные одинарные НШВИ – DKC
• Наконечники штыревые втулочные изолированные сдвоенные – DKC
• Наконечники кольцевые изолированные НКИ.

Как видим, из списка даже не большой по размерам щит автоматического ввода резерва имеет массу комплектующих различных брендов.

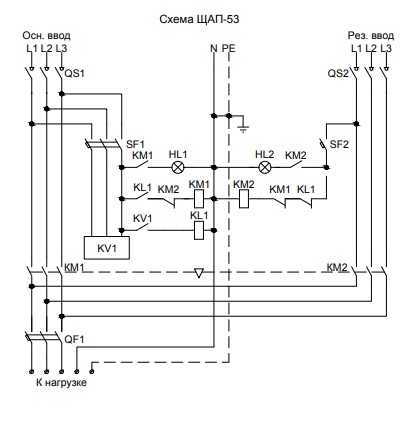

Схема АВР на 2 ввода и 1 вывод (схема 1)

• Табличка «ОСНОВНОЙ ВВОД» (схема 1) говорит о том, что к соответствующим клеммам ЗНИ подключается питающая линия, через которую питается нагрузка большую часть времени.
• Табличка «РЕЗЕРВНЫЙ ВВОД» (схема 1) говорит о том, что к соответствующим клеммам ЗНИ подключается резервная линия, как правило, это может быть ДГУ – дизель-генераторная установка, либо ввод от другой ТП – трансформаторной подстанции.
• Основной ввод и резервный ввод еще называют «ВВОД 1» и «ВВОД 2». Данную маркировку используют, в том числе и для равно приоритетных вводов, или для вводов с выбором приоритета ввода.
• От резервной сети не предусмотрено питание нагрузки большую часть времени.

Рассмотрим на схеме АВР более подробно маркировку линий по основному и резервному вводу

• Основной Ввод L1 – Фаза A основного ввода
• Основной Ввод L2 – Фаза B основного ввода
• Основной Ввод L3 – Фаза C основного ввода
• Основной Ввод N – Ноль основного ввода
• Основной Ввод Pe – Заземление основного ввода

Аналогично и по Резервному вводу:

• Резервный Ввод L1 – Фаза A резервного ввода
• Резервный Ввод L2 – Фаза B резервного ввода
• Резервный Ввод L3 – Фаза C резервного ввода
• Резервный Ввод N – Ноль резервного ввода
• Резервный Ввод Pe – Заземление резервного ввода.

Введите номер, чтобы получить бесплатную консультацию электромонтажника с 16-летним стажем

Нажимая кнопку, вы даете согласие на обработку своих персональных данных и соглашаетесь с Политикой конфиденциальности

фотография 1. Фазные, нулевые и клеммы заземления устройства АВР 50 Ампер 2 ввода 1 вывод

Согласно данным обозначениям и подключается пяти жильный кабель на оба ввода по отдельности.

Как видим по фотографии 1, клеммы имеют не только буквенное различие в маркировке, но также и цветовое отличие:

• Фазные клеммы имеют серый цвет – фаза A, фаза B, фаза C.
• Нулевые клеммы всегда синего или голубого цвета – N.
• Клеммы заземления всегда желто-зеленого цвета – Pe.

Схема АВР должна иметь оптимальное количество обозначений, необходимое и достаточное для удобства чтения и сборки электрощита.

Для сборки щита АВР используется также монтажная схема. В монтажной схеме все элементы нарисованы схематично в одном масштабе в таком виде, в котором они будут располагаться непосредственно на монтажной панели в щите.

Схема АВР на 2 ввода и 1 вывод – это одно из решений по схемам АВР. Существует также схема АВР на 3 ввода.

Если кратко, то в схемы АВР на 3 ввода по типу вводов подразделяются на два вида:

• N1+N2+G – в этом случае есть 2 независимых источника от трансформаторных подстанций, а также третий ввод от генераторной установки. В качестве генераторной установки может выступить ДГУ – дизель-генераторная установка. Помимо дизельных электрогенераторов существуют также бензиновые. В нашей статье генератор с автозапуском подробно описан процесс выбора генератора для дома.
• N1+N2+N3 – для данного АВР на 3 ввода имеются три независимых линии от трансформаторных подстанций. В статье АВР 3-3 описана логика работы устройства автоматического ввода резерва.

Далее по схеме АВР (схема 1) рассмотрим схематический элемент Ø – такое обозначение используется для клеммы. Ранее мы рассматривали подключение основной линии и резервной линии. Так вот именно на клеммы Ø и подключаются кабельные вводы основного и резервного ввода.
Кабельные выводы аналогично подключаются на Ø клеммы. На схеме АВР место подключения кабельных выводов обозначают «ВЫВОД» или «НАГРУЗКА».

Узнать стоимость устройства автоматического ввода резерва Вы можете, ответив на 4 простых вопроса в опроснике:

Ответьте на 4 вопроса и мы подберем АВР без лишних функций со скидкой 10%

Узнайте стоимость устройства АВР — автоматического ввода резерва и забронируйте скидку

Однофазная или трехфазная сеть? (1/4)

Номинальный ток устройства ЩАП 220 В (2/4)

Номинальный ток устройства АВР 380 В (2/4)

IP31/54 — Степень защиты корпуса (3/4)

IP31/54 — Степень защиты корпуса (3/4)

Комплектующие в ЩАП (4/4)

Комплектующие в АВР (4/4)

Сейчас Руслан произведет расчет стоимости АВР со скидкой 10% и свяжется с Вами

Ведите номер телефона, чтобы забронировать скидку и получить бесплатный расчет

Нажимая кнопку, вы даете согласие на обработку своих персональных данных и соглашаетесь с Политикой конфиденциальности

Дмитрий Юрьевич

Руководитель ООО «ЭЛЕКТРОКОМПЛЕКТ»

По количеству выводов, схемы АВР подразделяются на 2 вида:

• 1 вывод. В случае с одним выводом имеется один тип нагрузок, который не целесообразно разделять по вводам.

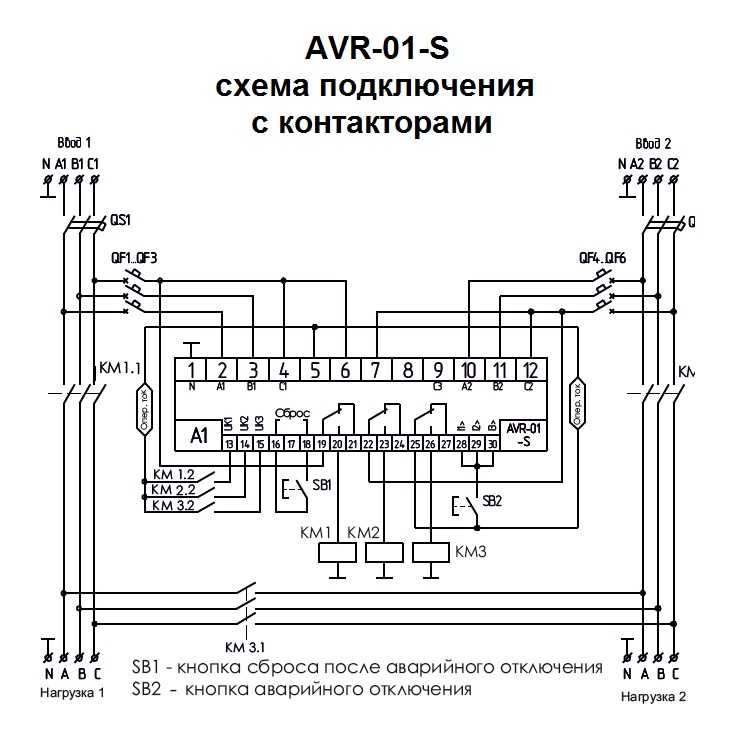

• 2 вывода. Устройства АВР с двумя выводами более сложные, чем с одним. Здесь есть несколько вариантов исполнения, но все их объединяет различный тип нагрузок. Например, возможно использование приоритетных и неприоритетных нагрузок. Более подробно с темой выбора схемы АВР в зависимости от количества выводов Вы можете ознакомиться в статье схемы АВР: выбор по параметрам.

На фотографии 1 мы видим клеммы основного и резервного ввода, а также подключенные линии основного и резервного ввода к ним.

Стоит обратить внимание на обозначения – они дублируются сверху и снизу клемм. Это сделано для удобства монтажа, обслуживания и диагностики АВР. К примеру, кабельная линия основной ввод под клеммами частично закрывает наклейку «ОСН. ВВОД». Для теста АВР используется провод небольшого сечения – 1,0 мм2. При подключении провода или кабеля большего сечения надпись «ОСН. ВВОД» будет не видна совсем. Поэтому таблички дублируются в нескольких местах.

Обращаем внимание на фиксаторы – небольшие по габаритам пластиковые элементы, крепящиеся на DIN-рейку. На фотографии 1 видно, что фиксаторы расположены между линиями ввода и вывода. Вставка фиксаторов между клеммами разных вводов обеспечивает более безопасное подключение и использование устройства АВР, так как при чрезмерном оголении изоляции на проводнике и близком расположении разных вводов может произойти короткое замыкание.

Чтобы избежать короткого замыкания из-за пересечения оголенных частей проводов разных вводов,
необходимо учитывать следующие правила:

• Использование изолированных наконечников
• Оголение изоляции на длину наконечника
• Параллельное расположение наконечников на смежных клеммах

Как видим, по фотографии 1 все условия соблюдены.

В готовых АВР с использованием фазных, нулевых и защитных клемм обязательно подключение всех клемм, иначе устройство автоматического ввода резерва будет работать не корректно. Например, при отсутствии нулевого проводника на нулевой клемме резервного ввода АВР работать будет, но только по основному вводу. Резервный ввод так и не включится при пропадании напряжения на основном вводе. Так происходит в схемах с обрывом нуля – например в однофазных АВР в двухполюсными автоматическими выключателями на вводе и выводе. Но не стоит думать о том, необходимо ли подключать проводник к каждой клемме – лучше подключать каждый провод к соответствующей клемме и избежать тем самым не корректной работы устройства АВР.

Далее на фотографии 2 АВР рассмотрим область подключения клемм «НАГРУЗКА» — их еще называют «ВЫВОД» – в зависимости от пожеланий заказчика.

фотография 2. Табличка и клеммы ВЫВОД АВР 50 Ампер 2 ввода 1 вывод

Помимо дублирования табличек сверху и снизу – как это аналогично используется на соседних клеммах, стоит отметить и само расположение клемм ВЫВОД. Если посмотрим на схему АВР на 2 ввода и 1 вывод, именно на клеммы нагрузка, то увидим, что они находятся на противоположном месте схемы. По факту же на монтажной панели щита АВР клеммы ОСНОВНОЙ ВВОД, РЕЗЕРВНЫЙ ВВОД и НАГРУЗКА расположены смежным образом. Вместе клеммы размещены для удобства подключения всех вводных и выводных линий. По сути логично, что удобней произвести подключение кабеля на вводах и выводе с одной стороны – тогда не придется крепить кабель по внутренней поверхности корпуса. Следует отметить, что в данном случае подразумевается ввод и вывод кабельных трасс с одной стороны – снизу щита.

фотография 3. Сальники снизу устройства АВР 50 Ампер 2 ввода 1 вывод

Само место подключения кабельных трасс выбрано не случайно. Именно благодаря нижнему расположению клемм мы добиваемся дополнительной степени пылезащиты и влагозащиты изделия (фотография 3). Пыль и влага, в максимальной объеме, не проникают снизу вверх, а оседают на горизонтальной поверхности сверху вниз. Если бы мы ввод и вывод организовали сверху щита АВР, то и сальники пришлось бы делать сверху. Именно сальники и являются слабым местом в любом корпусе. Так как, например, при проникновении влаги в щели сальника MG между подвижной и неподвижной частью и последующем замерзании вода расширяется – происходит периодический процесс морозной деструкции в данной области, что ведет к разрушению сальника и разгерметизации стыка. При расположении сальника в нижней части корпуса данным процессом можем пренебречь.

Теперь посмотрим на фотографию 4 щита АВР, собранного именно по представленной схеме АВР выше:

фотография 4. Фиксаторы и таблички устройства АВР 50 Ампер 2 ввода 1 вывод

Мы видим аналогично расположение табличек с указанием линий ввода и вывода на крышке кабель-канала. Под клеммами таблички не выполнены – это связано с отсутствием места под них снизу клемм.
Аналогичным образом расположены фиксаторы – по бокам и между трассами, чтобы уменьшить вероятность короткого замыкания при некорректном монтаже устройства АВР.

фотография 5. QF1 -автоматический выключатель основного ввода АВР 50 Ампер 2 ввода 1 вывод

Далее на схеме АВР (схема 1) и на фотографии 5 АВР рассмотрим QF1 – это силовой автоматический выключатель на DIN-рейку трехфазного исполнения с номинальным током в 50 Ампер. Он нужен для защиты от перегрузки по номинальному току и току короткого замыкания основного ввода. Именно по величине этого автоматического выключателя и устанавливается номинальный ток устройства автоматического ввода резерва в 50 Ампер.

фотография 6. QF2 -автоматический выключатель резервного ввода АВР 50 Ампер 2 ввода 1 вывод

QF2 – силовой автоматический выключатель (фотография 6) на DIN-рейку трехфазного исполнения с номинальным током в 50 Ампер. Он нужен для защиты от перегрузки по номинальному току и току короткого замыкания резервного ввода. В том случае, когда резервный ввод идет от независимой ТП – трансформаторной подстанции, как правило, в большинстве случаев используется та же величина номинального тока, что и в автоматическом выключателе защиты линии от основного ввода.

фотография 7. SF1 — автоматический выключатель защиты цепи управления основного ввода АВР 50А 2-1

SF1 – автоматический выключатель (фотография 7) на DIN-рейку трехфазного исполнения с номинальным током в 6 Ампер. Он производит защиту цепей управления основного ввода, а именно реле контроля фаз KV1 и катушки электромагнитного контактора основного ввода KM1.

фотография 8. SF2 — автоматический выключатель защиты цепи управления резервного ввода АВР 50А 2-1

SF2 – автоматический выключатель (фотография 8) на DIN-рейку однофазного исполнения с номинальным током в 6 Ампер. Он производит защиту цепей управления резервного ввода, а именно катушки электромагнитного контактора резервного ввода KM2.

фотография 9. KL1 — реле контроля фаз основного ввода АВР 50А 2 ввода 1 вывод

KV1 — реле контроля фаз основного ввода (фотография 9), или реле напряжения ЕЛ-11М-15 Меандр.

Введите номер, чтобы получить бесплатную консультацию электромонтажника с 16-летним стажем

Нажимая кнопку, вы даете согласие на обработку своих персональных данных и соглашаетесь с Политикой конфиденциальности

Основные функции реле напряжения KV1:

• Контроль повышенного и пониженного напряжения в трехфазных сетях без использования нулевого провода.
• Контроль обрыва фаз
• Контроль порядка чередования фаз
• Контроль слипания фаз
• Контроль асимметрии фаз

Принцип работы реле напряжения в схемах АВР в следующем:

При соблюдении всех вышеперечисленных условий замыкаются нормально открытые контакты (см схему) 11 и 14, и при этом размыкаются нормально закрытые контакты 21 и 22. При этом дальше по схеме происходит питание последующих узлов, итогом которых будет включение электромагнитного контактора основного ввода.

Именно в схеме АВР на 2 ввода и 1 вывод (схема 1) существует и механическая и электронная блокировка.

Рассмотрим механическую блокировку в схеме АВР на 2 ввода и 1 вывод

Без механической блокировки было бы возможно одновременное механическое срабатывание обоих электромагнитных контакторов. В таком случае возникнет аварийная ситуация. Нужно предусмотреть даже возможное механическое нажатие на подвижную часть контактора. Есть еще ряд факторов, по которым использование механической блокировки в схемах АВР на 2 ввода на электромагнитных контакторах является обязательным. Вот некоторые из них:

• При превышении номинального тока на электромагнитном контакторе возможны залипания неподвижных коммутирующих контактов к подвижным. При пропадании напряжения после этого силовая цепь остается замкнутой, либо частично замкнутой, что недопустимо в устройствах автоматического ввода резерва.
• Одновременное нажатие на сердцевину подвижной части контакторов КМ1 и КМ2.

фотография 10. KM1 и KM2 — электромагнитные контакторы АВР 50А 2 ввода 1 вывод

На данной фотографии №10 мы видим два электромагнитных контактора в АВР на 50А с установленной механической блокировкой между ними.

Механическая блокировка – это механическое устройство рычажного типа, которое посредством рычагов не дает одновременно срабатывать двум контакторам. При установке механической блокировки возможно только последовательное срабатывание электромагнитных контакторов.

Далее рассмотрим электронную блокировку в схеме АВР на 2 ввода и 1 вывод

Электронная блокировка – часть схемы в общей схеме АВР на 2 ввода (схемы 2 и 3). Электронная блокировка препятствует одновременной подаче напряжения на два участка цепи. В конкретном случае со схемой АВР на 2 ввода, электронная блокировка препятствует одновременной подаче напряжения на катушки электромагнитных контакторов. Достигается это условие следующим образом: в момент включения одних контактов одновременно выключаются другие контакты. Электронная блокировка может быть одноуровневой, а также двухуровневой или трехуровневой.

Чем больше уровней электронной блокировки реализовано в схеме АВР на 2 ввода и 1 вывод, тем выше общий уровень защиты схемы от ложных срабатываний. При этом есть разумное количество в подобных схемах, которое ограничивается в 2-3 уровня. Больше трех уровней защиты выполнять просто не целесообразно, к тому же нет смысла усложнять схему АВР без видимых на то причин.

В нашей схеме АВР 50А на два ввода и один вывод первый уровень электронной блокировки обеспечивается через дополнительные контакты обоих электромагнитных контакторов, а второй уровень электронной блокировки обеспечивается через переключающие контакты реле напряжения, которые срабатывают одновременно (схема 3).

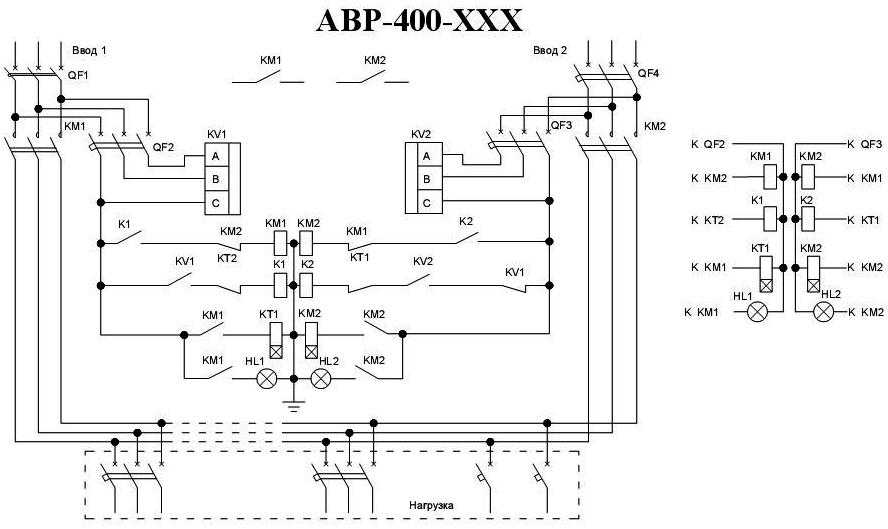

Схема АВР на 2 ввода и 1 вывод (схема 2)

Посмотрим в схеме АВР на 2 ввода и 1 вывод (схема 2) на область между катушками электромагнитных контакторов. На ней перекрестными пунктирными линиями обозначена электронная блокировка. Пунктирные линии идут от катушки до дополнительных контактов разноименных контакторов. Именно так и обозначается электронная блокировка в схемах.

Узнать стоимость устройства автоматического ввода резерва Вы можете, ответив на 4 простых вопроса в опроснике:

Ответьте на 4 вопроса и мы подберем АВР без лишних функций со скидкой 10%

Узнайте стоимость устройства АВР — автоматического ввода резерва и забронируйте скидку

Однофазная или трехфазная сеть? (1/4)

Номинальный ток устройства ЩАП 220 В (2/4)

Номинальный ток устройства АВР 380 В (2/4)

IP31/54 — Степень защиты корпуса (3/4)

IP31/54 — Степень защиты корпуса (3/4)

Комплектующие в ЩАП (4/4)

Комплектующие в АВР (4/4)

Сейчас Руслан произведет расчет стоимости АВР со скидкой 10% и свяжется с Вами

Ведите номер телефона, чтобы забронировать скидку и получить бесплатный расчет

Нажимая кнопку, вы даете согласие на обработку своих персональных данных и соглашаетесь с Политикой конфиденциальности

Дмитрий Юрьевич

Руководитель ООО «ЭЛЕКТРОКОМПЛЕКТ»

Схема АВР на 2 ввода и 1 вывод (схема 3)

Схема АВР на 2 ввода и 1 вывод (схема 4)

Механическая блокировка обозначается треугольником на пунктирной линии между двумя катушек двух контакторов (схема 4).

фотография 11. НШвИ наконечники штыревые изолированные на контакторы АВР 50А 2 ввода 1 вывод

Рассмотрим следующую фотографию 11. Мы видим, что проводник на контактор подключается через изолированный наконечник, причем на КМ1 на силовые клеммы подходит наконечник черного цвета, а на силовые клеммы КМ2 подходят наконечники желтого цвета. Дело в том, что на силовые клеммы КМ1 подходит одинарный провод сечением 6,0 мм2 и наконечник используется штыревой НШВИ 6,0-12 черного цвета. На второй контактор КМ2 на каждую клемму подходят по 2 провода сечением 6,0 мм2, поэтому и наконечники используются сдвоенные желтого цвета штыревой НШВИ(2) 6.0-14.

Введите номер, чтобы получить бесплатную консультацию электромонтажника с 16-летним стажем

Нажимая кнопку, вы даете согласие на обработку своих персональных данных и соглашаетесь с Политикой конфиденциальности

Некоторые из щитов автоматического ввода резерва, собранные в 2019 году в цеху ООО «ЭЛЕКТРОКОМПЛЕКТ»:

АВР 50А DEKRAFT ЩИТ/ШКАФ/УСТРОЙСТВО TN-S, 2 ВВОДА, 1 ВЫВОД, ПРИОРИТЕТ ОСНОВНОГО ВВОДА, ИНДИКАЦИЯ, АВТОМАТИЧЕСКИЙ РЕЖИМ, РЕЛЕ ЗАЩИТЫ И КОНТРОЛЯ ФАЗ, ГАБАРИТЫ 500*400*150 ПРОИЗВОДИТЕЛЬ ООО «ЭЛЕКТРОКОМПЛЕКТ» V. 02

Цена: 20 667₽ 23 640₽

АВР 40А ABB ЩИТ/ШКАФ/УСТРОЙСТВО TN-S, 2 ВВОДА, 1 ВЫВОД, ПРИОРИТЕТ ОСНОВНОГО ВВОДА, ИНДИКАЦИЯ, АВТОМАТИЧЕСКИЙ РЕЖИМ, РЕЛЕ ЗАЩИТЫ И КОНТРОЛЯ ФАЗ, ГАБАРИТЫ 650*500*220 ПРОИЗВОДИТЕЛЬ ООО «ЭЛЕКТРОКОМПЛЕКТ»

Цена: 32 167₽ 36 700 ₽

АВР 25А SCHNEIDER ELECTRIC 800*650*250. ТРИ ВВОДА = 2 ВВОДА С ТП + ДГУ. ОДИН ВЫВОД. ПРОГРАММИРУЕМЫЙ БЛОК УПРАВЛЕНИЯ AVR-02. РЕЛЕ КОНТРОЛЯ ФАЗ CKF-317. АВТ. ВЫКЛЮЧАТЕЛИ И КОНТАКТОРЫ SCHNEIDER ELECTRIC. ПРОИЗВОДИТЕЛЬ ООО «ЭЛЕКТРОКОМПЛЕКТ»

Цена: 55 971₽ 60 000₽

Нулевая шина в устройстве АВР на 2 ввода и 1 вывод

Нулевая шина в схеме АВР на 2 ввода и 1 вывод нужна для соединения нулевых проводников обоих вводов, вывода, а также элементов в устройстве, для которых необходимо подключение нуля. В качестве нулевой шины (фотография 12) в данном случае служат клеммы ЗНИ IEK синего цвета, сечением 16,0 мм2.

фотография 12. нулевой проводник и нулевые клеммы АВР 50А 2 ввода 1 вывод

К данным клеммам подключается отдельно нулевой проводник ввода 1, ввода 2, а также отдельно вывода. Данные силовые клеммы соединяются каскадным способом проводником синего цвета, либо любого другого цвета, но в термоусадке синего цвета. От одной или от двух из этих силовых клемм каскадом подключается вся нулевая цепь остальных элементов на схеме.

Существуют различные цепи, например: силовая цепь, цепь управления

Цепь управления обязательно нужно маркировать. Есть множество способов маркировки, но в данной схеме АВР на 2 ввода и 1 вывод используются именно кольцевые маркеры. Особенностями кольцевой маркировки в том, что ее невозможно снять без демонтажа клеммы.

Для передачи схемы АВР на изготовление необходимо согласовать ее с заказчиком. Именно по схеме и производится непосредственная сборка изделия. Для согласования схемы в области чертежа (схема 5) есть строка: СОГЛАСОВАНО (ФИО): ПОДПИСЬ:

Схема АВР на 2 ввода и 1 вывод (схема 5)

Некоторые характеристики АВР по выполненным проектам:

• Номинальный ток устройств АВР в наших работах варьируется от 16 до 630 Ампер
• Степень пылезащиты и влагозащиты: от IP00 до IP67
• Количество вводов: 2 и 3
• Количество выводов: 1 и 2
• Основные коммутирующие утройства — автоматический выключатель с электроприводом, электромагнитный контактор
• Выдержка времени при переключении на резервный ввод: от 0,01 с до 10 с
• Исполнение корпуса: щит навесной, шкаф напольный, монтажная панель
• Наличие программируемого реле: Евроавтоматика, DATACOM
• Распределительная группа: без распределительной группы и с распределительной группой
• Режим управления: ручной и автоматический режим управления, либо только автоматический режим управления
• Система заземления: приемущественно TN-S. Более подробно с выбором системы заземления Вы можете ознакомиться в нашей статье Выбор системы заземления. Про систему заземления TN-S Вы можете почитать в недавней статье СИСТЕМА ЗАЗЕМЛЕНИЯ TN-S! В КАКИХ СЛУЧАЯХ ИСПОЛЬЗОВАТЬ СИСТЕМУ ЗАЗЕМЛЕНИЯ TN-S?!

Узнать стоимость устройства автоматического ввода резерва Вы можете, ответив на 4 простых вопроса в опроснике:

Ответьте на 4 вопроса и мы подберем АВР без лишних функций со скидкой 10%

Узнайте стоимость устройства АВР — автоматического ввода резерва и забронируйте скидку

Однофазная или трехфазная сеть? (1/4)

Номинальный ток устройства ЩАП 220 В (2/4)

Номинальный ток устройства АВР 380 В (2/4)

IP31/54 — Степень защиты корпуса (3/4)

IP31/54 — Степень защиты корпуса (3/4)

Комплектующие в ЩАП (4/4)

Комплектующие в АВР (4/4)

Сейчас Руслан произведет расчет стоимости АВР со скидкой 10% и свяжется с Вами

Ведите номер телефона, чтобы забронировать скидку и получить бесплатный расчет

Нажимая кнопку, вы даете согласие на обработку своих персональных данных и соглашаетесь с Политикой конфиденциальности

Дмитрий Юрьевич

Руководитель ООО «ЭЛЕКТРОКОМПЛЕКТ»

Руслан Юдин

Менеджер по работе с клиентами
ООО “ЭЛЕКТРОКОМПЛЕКТ” со стажем 16 лет

Остались вопросы?

Введите номер, чтобы мы вам перезвонили и ответили на все ваши вопросы

Нажимая кнопку, вы даете согласие на обработку своих персональных данных и соглашаетесь с Политикой конфиденциальности

Щиты АВР 250 А на 2 ввода.

Большой каталог, более 600 позиций, сертифицированное производство

• Главная
• Оборудование
• Автоматический ввод резерва в Ярославле

По наименованию (А-Я)По наименованию (Я-А)По популярности (возрастание)По популярности (убывание)По цене (сначала дешёвые)По цене (сначала дорогие)

Устройство автоматического ввода резерва АВР-250А-04-02 на базе моноблока EKF

В наличии

Арт. АВР-250А-04-02-EKF

Номинальная мощность, кВт	120
Номинальный ток, А	250
Напряжение питания, В	800
Число фаз	3

43900 ₽

Добавить в сравнение Перейти к сравнению

Шкаф автоматического ввода резерва АВР-250А-03-02 на базе моноблока Chint

В наличии

Арт.  АВР-250А-03-02-Chint

Номинальная мощность, кВт	125
Номинальный ток, А	250
Напряжение питания, В	380
Число фаз	3

74400 ₽

Добавить в сравнение Перейти к сравнению

Шкаф АВР-250А-01-02-EKF на базе автоматов с моторным приводом EKF

В наличии

Арт. АВР-250А-01-02-EKF

Номинальная мощность, кВт	120
Номинальный ток, А	250
Напряжение питания, В	380
Число фаз	3

75600 ₽

Добавить в сравнение Перейти к сравнению

Шкаф автоматического ввода резерва АВР-250A-01-01 на базе контакторов КЭАЗ

В наличии

Арт.  АВР-250A-01-01-КЭАЗ

Номинальная мощность, кВт	125
Номинальный ток, А	250
Напряжение питания, В	380
Число фаз	3

179800 ₽

Добавить в сравнение Перейти к сравнению

Шкаф АВР-250А-02-02-EKF на базе автоматов с моторным приводом EKF

В наличии

Арт. АВР-250А-02-02-EKF

Номинальная мощность, кВт	120
Номинальный ток, А	250
Напряжение питания, В	380
Число фаз	3

90400 ₽

Добавить в сравнение Перейти к сравнению

Шкаф автоматического ввода резерва АВР-250A-02-01 на базе контакторов КЭАЗ

В наличии

Арт.  АВР-250A-02-01-КЭАЗ

Номинальная мощность, кВт	125
Номинальный ток, А	250
Напряжение питания, В	380
Число фаз	3

188800 ₽

Добавить в сравнение Перейти к сравнению

Шкаф автоматического ввода резерва АВР-250A-03-01 на базе контакторов КЭАЗ

В наличии

Арт. АВР-250A-03-01-КЭАЗ

Номинальная мощность, кВт	125
Номинальный ток, А	250
Напряжение питания, В	380
Число фаз	3

203000 ₽

Добавить в сравнение Перейти к сравнению

Шкаф АВР-250А-01-01-IEK на базе силовых контакторов IEK

В наличии

Арт.  АВР-250А-01-01-IEK

Номинальная мощность, кВт	120
Номинальный ток, А	250
Напряжение питания, В	380
Число фаз	3

111000 ₽

Добавить в сравнение Перейти к сравнению

Шкаф АВР-250А-03-02-EKF на базе автоматов с моторным приводом EKF

В наличии

Арт. АВР-250А-03-02-EKF

Номинальная мощность, кВт	120
Номинальный ток, А	250
Напряжение питания, В	380
Число фаз	3

116100 ₽

Добавить в сравнение Перейти к сравнению

Шкаф АВР-250А-01-01-ME на базе силовых контакторов Mitsubishi Electric

Ожидается

Арт.  АВР-250А-01-01-ME

Номинальная мощность, кВт	120
Номинальный ток, А	250
Напряжение питания, В	380
Число фаз	3

118300 ₽

Добавить в сравнение Перейти к сравнению

Шкаф АВР-250А-02-01-IEK на базе силовых контакторов IEK

В наличии

Арт. АВР-250А-02-01-IEK

Номинальная мощность, кВт	120
Номинальный ток, А	250
Напряжение питания, В	380
Число фаз	3

125000 ₽

Добавить в сравнение Перейти к сравнению

Шкаф АВР-250А-02-01-ME на базе силовых контакторов Mitsubishi Electric

Ожидается

Арт.  АВР-250А-02-01-ME

Номинальная мощность, кВт	120
Номинальный ток, А	250
Напряжение питания, В	380
Число фаз	3

133900 ₽

Добавить в сравнение Перейти к сравнению

Шкаф АВР-250А-03-01-IEK на базе силовых контакторов IEK

В наличии

Арт. АВР-250А-03-01-IEK

Номинальная мощность, кВт	120
Номинальный ток, А	250
Напряжение питания, В	380
Число фаз	3

144600 ₽

Добавить в сравнение Перейти к сравнению

Шкаф АВР-250А-03-01-ME на базе силовых контакторов Mitsubishi Electric

Ожидается

Арт.  АВР-250А-03-01-ME

Номинальная мощность, кВт	120
Номинальный ток, А	250
Напряжение питания, В	380
Число фаз	3

157300 ₽

Добавить в сравнение Перейти к сравнению

Шкаф АВР-250А-01-01-SE на базе силовых контакторов Schneider Electric

Ожидается

Арт. АВР-250А-01-01-SE

Номинальная мощность, кВт	120
Номинальный ток, А	250
Напряжение питания, В	380
Число фаз	3

160000 ₽

Добавить в сравнение Перейти к сравнению



Популярные бренды

• Автоматический ввод резерва (АВР) в Ярославле

АВР является единственной безопасной альтернативой для подключения электрической нагрузки к резервному генератору. Подключение ДГУ к электросети без АВР может оказаться губительным как для самого генератора, так и для приборов, подключенных к установке.

Компания «ДизельЭнергоРесурс» готова предложить Вам шкафы АВР собственного производства с ручным и автоматическим переключением; широкого диапазона по номинальному току и различных конфигураций по количеству источников электропитания, отходящих линий; с возможностью организации секционирования нагрузки.

Мы можем изготовить шкаф АВР для резервирования источников питания по индивидуальным схемам с учетом особенностей вашего оборудования.

Монтаж и пусконаладочные работы специалисты компании проводят в максимально короткие сроки на объектах заказчика любой удаленности.

Разработанные нашей компанией АВР ориентированы на различные ценовые категории и приемлемы не только для крупного производства, но и для частного использования.

Флагманским решением компании «ДизельЭнергоРесурс» являются устройства АВР на базе комплектующих Mitsubishi Electric. Данные решения сочетают в себе невероятную надежность и огромный ресурс службы, поэтому используются на самых ответственных объектах, где перебои с электроснабжением могут нанести непоправимый урон не только бюджету, но и репутации компании.

Фильтр по параметрам

Цена

24 500

256 125

487 750

719 375

951 000

Производитель

Mitsubishi Electric (3)

Eaton (0)

ABB (3)

Chint (1)

DEKraft (0)

EKF (4)

Hyundai (0)

IEK (3)

Legrand (0)

Schneider Electric (3)

SIEMENS (0)

КЭАЗ (3)

Номинальная мощность, кВт

Номинальный ток, А

9 (12)

10 (22)

12 (12)

16 (22)

18 (3)

22 (3)

25 (31)

32 (34)

40 (34)

50 (25)

63 (17)

65 (18)

75 (6)

80 (28)

85 (6)

95 (6)

100 (26)

110 (3)

115 (9)

125 (23)

130 (6)

150 (18)

160 (17)

185 (12)

200 (17)

220 (3)

225 (13)

250 (20)

265 (12)

300 (6)

315 (1)

330 (6)

350 (1)

400 (35)

500 (29)

630 (26)

650 (6)

700 (1)

800 (25)

1000 (6)

1250 (6)

1600 (6)

2000 (6)

2500 (6)

3200 (6)

4000 (6)

5000 (5)

6300 (5)

Напряжение питания, В

Количество вводов

2 (20)

Режим работы

Вариант исполнения

Коммутация силовых цепей

Время переключения, сек

Регулировка задержки переключения с ввода 1 на ввод 2 и обратно

Степень защиты корпуса

Назначение

Сфера применения

цифровых входных/выходных портов на AVR

цифровых входных/выходных порта на AVR

8-разрядные микроконтроллеры

AVR® управляют приложениями через цифровые входы и выходы (I/O). Эти контакты могут контролировать любое напряжение, присутствующее как вход с высоким импедансом, и подавать или потреблять ток как цифровой выход высокого или низкого напряжения. Эти контакты обычно организованы в группы по восемь и называются портами. AVR использует алфавит для обозначения этих портов, например: PortA, PortB и т. д. Контакты порта A обозначаются как PA0 — PA7.

Все порты AVR имеют настоящую функцию чтения-изменения-записи при использовании в качестве обычных цифровых портов ввода/вывода. Это означает, что направление одного вывода порта может быть изменено без непреднамеренного изменения направления любого другого. То же самое относится к изменению значения привода (если он сконфигурирован как выход) или включению/отключению подтягивающих резисторов (если он сконфигурирован как вход). Каждый выходной буфер имеет симметричные характеристики возбуждения с высокой пропускной способностью как приемника, так и истока.

Драйвер контактов достаточно надежен для прямого управления светодиодными дисплеями. Все выводы порта имеют индивидуально выбираемые подтягивающие резисторы с сопротивлением, инвариантным к напряжению питания. Все контакты ввода/вывода имеют защитные диоды как для VCC, так и для земли, как показано на рисунке.

Каждый порт состоит из трех регистров:

• DDRx – Регистр направления данных
• PORTx — регистр вывода контактов
• PINx — Регистр ввода контактов

где x = имя порта (A, B, C или D)

Эти регистры определяют настройку цифровых входов и выходов. Выводы ввода-вывода также могут использоваться совместно с внутренними периферийными устройствами. Например, аналого-цифровой преобразователь (АЦП) может быть подключен к контакту ввода-вывода вместо цифрового контакта. В этом случае регистры вывода ввода-вывода настраивают его как высокоимпедансный вход с тремя состояниями.

• Биты DDxn доступны по адресу ввода/вывода DDRx
• Биты PORTxn по адресу ввода/вывода PORTx
• битов PINxn по адресу ввода/вывода PINx

Где n = номер бита вывода в регистре порта

DDxn

Биты DDxn в регистре DDRx выбирают направление этого вывода. Если DDxn записывается в ‘1’, Pxn настраивается как выходной контакт. Если DDxn записывается в «0», Pxn настраивается как входной контакт.

PORTxn

Биты PORTxn в регистре PORTx выполняют две функции. Они могут управлять выходным состоянием вывода и настройкой входного вывода.

В качестве вывода:
Если в бит записывается ‘1’, когда контакт сконфигурирован как выходной, на контакт порта устанавливается высокий уровень. Если в бит записывается «0», когда контакт сконфигурирован как выходной, на выводе порта устанавливается низкий уровень.

В качестве входа:
Если в бите записана «1», когда вывод сконфигурирован как входной, активируется подтягивающий резистор. Если в бит записывается «0», когда вывод сконфигурирован как входной, вывод порта имеет три состояния.

PINxn

Биты PINxn в регистре PINx используются для чтения данных с вывода порта. Когда контакт сконфигурирован как цифровой вход (в регистре DDRx) и включена подтяжка (в регистре PORTx), бит будет указывать состояние сигнала на контакте (высокий или низкий).
Примечание: Если порт сделан выходным, то чтение регистра PINx даст вам данные, которые были записаны на контакты порта.

В качестве входа с тремя состояниями:
Когда регистр PORTx отключает подтягивающий резистор, вход переходит в тройное состояние, а вывод остается плавающим. В этом состоянии даже небольшой статический заряд, присутствующий на окружающих предметах, может изменить логическое состояние вывода. Если вы попытаетесь прочитать соответствующий бит в контактном регистре, его состояние нельзя будет предсказать.

Все выводы PORTA, установленные как входы с включенной подтяжкой и последующим чтением данных из PORTA:

 DDRA = 0x00; // сделать PORTA все входы
ПОРТ = 0xFF; //включаем все подтягивания
данные = ПИНА; //считываем контакты PORTA в переменные данные


PORTB настроен на входы с тремя состояниями:

 DDRB = 0x00; // сделать PORTB все входы
ПОРТБ = 0x00; // отключаем подтягивания и переводим все контакты в три состояния


Младший полубайт PORTA установлен как выходы, старший полубайт как входы с включенными подтяжками:

 DDRA = 0x0F; //вывод нижних выводов, ввод верхних выводов
ПОРТ = 0xF0; //выходные контакты установлены на 0, входные контакты включают подтягивания


Доступен пример проекта, управляющего контактом ввода-вывода вместе с простой отладкой.

Проект цифрового ввода-вывода на AVR Xplained 328PB

Пример проекта, упомянутого в видео

[| Пример ввода-вывода со ссылкой на видео]]
 

Переключение между входом и выходом

При переключении между тройным состоянием ({DDxn, PORTxn} = 0b00) и высоким выходом ({DDxn, PORTxn} = 0b11) , должно иметь место промежуточное состояние либо с включенным подтягиванием {DDxn, PORTxn} = 0b01) , либо с низким выходным сигналом ({DDxn, PORTxn} = 0b10) .

Обычно разрешенное состояние подтяжки вполне приемлемо, так как в среде с высоким импедансом не будет заметно разницы между драйвером с высоким уровнем и подтягиванием. Если это не так, бит PUD в регистре MCUCR может быть установлен для отключения всех подтягиваний во всех портах.

Переключение между входом с подтягиванием и низким выходом вызывает ту же проблему. Вы должны использовать либо три состояния
({DDxn, PORTxn} = 0b00) , либо выходное высокое состояние ({DDxn, PORTxn} = 0b11) в качестве промежуточного шага.

Блокировка отключения подтягивания

Бит отключения подтягивания PUD в регистре MCUCR может переопределить настройки подтягивания DDRx и PORTx .

Когда этот бит записывается в единицу, подтягивания в портах ввода-вывода отключаются, даже если регистры DDxn и PORTxn сконфигурированы для включения подтягиваний ({DDxn, PORTxn} = 0b01 ) .

Переключение контакта ввода/вывода

Запись ‘1’ в PINxn переключает значение PORTxn независимо от значения DDRxn. Инструкцию по сборке SBI можно использовать для переключения одного бита в порту.

Неподключенные контакты

Если некоторые контакты не используются, мы рекомендуем убедиться, что эти контакты имеют определенный уровень, даже если большинство цифровых входов отключены в режимах глубокого сна. Следует избегать плавающих входов, чтобы уменьшить потребление тока во всех других режимах, где цифровые входы включены (сброс, активный режим и режим ожидания).

Самый простой способ обеспечить определенный уровень неиспользуемого штифта — включить внутреннюю подтяжку. В этом случае подтягивание будет отключено во время сброса. Если важно низкое энергопотребление во время сброса, мы рекомендуем использовать внешний подтягивающий или подтягивающий резистор. Не рекомендуется подключать неиспользуемые выводы напрямую к VCC или GND, так как это может вызвать чрезмерные токи, если контакт случайно сконфигурирован как выход.

  Вернуться к началу

Гистерезис AVR-Input-Pins

Гистерезис входных контактов AVR
Путь:
Главная =>
AVR-RU =>
Приложения => Гистерезис
Diese Seite на немецком языке:

Здесь вы можете узнать,

1. что такое гистерезис,
2. за то, что можно использовать, а
3. как можно это измерить.

Все схемы и картинки, как всегда, в виде LibreOffice-Draw-файла.
здесь все расчеты в виде Calc-файла
здесь.

1 Что такое гистерезис?

1.1 Инвертор без гистерезиса

Предположим, мы подключаем выход инвертора через RC-комбинацию обратно к
его входной контакт. При запуске, когда конденсатор разгружен, выход инвертора
высокий, потому что его вход низкий. После того, как напряжение на конденсаторе достигнет
уровень срабатывания входа, выход становится низким. Теперь низкий выход разгружает
конденсатор через резистор. Это перезапускает все снова: загрузка, затем повторная загрузка.

Задержка между загрузкой и выгрузкой вызвана задержкой распространения
Время (t _PD ), потому что входу преобразователя требуется некоторое время, чтобы
переключите выходные транзисторы. Это t _PD обычно между 10 и
200 нс, в зависимости от семейства инвертора (TTL, LS-TTL, HC-TTL,
КМОП, КМОП-TTL). Частота генератора инвертора, f =
1 / т _ПД  / 2, поэтому находится в диапазоне между
2,5 и 50 МГц. Насколько велики R и C, здесь не имеет значения, только t _PD определяет частоту.

ИС этих типов инверторов: 74LS04 в LS-TTL и 4069 в CMOS.

1.2 Инвертор с гистерезисом

Не так, если верхнее (от низкого к высокому) и нижнее (от высокого к низкому) напряжение различаются
немного. Затем инвертор получает на своем корпусе этот символ, который сигнализирует о том, что
оба напряжения находятся на разных уровнях. Разница напряжений между ними составляет
называется напряжением гистерезиса. Это напряжение обычно довольно мало, но влияние
на диаграмме хорошо видно: увеличенное время загрузки и разгрузки приводит к
напряжение качается между обоими уровнями. И длиннее простых т _ПД с.

Теперь кривая нагрузки/разгрузки немного отличается, и R и C определяют
частота. С резистором 10 кОм и конденсатором 1000 мкФ.
для двух движений вверх и вниз требуется 0,41 секунды, а частота составляет 2,4 Гц.

Увеличение напряжения гистерезиса также снижает частоту. Произведение R и C
здесь 10, формула расчета частоты f = 24,4/(R*C). Из
Конечно, напряжение гистерезиса 50 мВ скрыто в коэффициенте 24,4.

Типичными инверторными ИС, обеспечивающими гистерезис, являются 74LS14 в LS-TTL или 40106 в CMOS.

2 Для чего нужен гистерезис?

Конечно, это просто: построить цифровые генераторы. Но это еще не все.

2.1 Аппаратное устранение дребезга клавиш и переключателей

Предположим, мы хотим устранить дребезг ключа, который подключен к контакту AVR с помощью
подтягивающий резистор. Если клавиша нажата, должно пройти некоторое время, пока
состояние вывода меняется с высокого на низкий. Если отпустить клавишу, состояние изменится
произойдет через дополнительное время. Хорошие клавиши отскакивают в течение нескольких миллисекунд,
старым и изношенным ключам требуется до 20 мс.

Конечно, мы можем построить «мерседес-решение» вокруг каждого из наших ключей,
Монофлопс с запуском по фронту для точного и надежного достижения этих задержек. Но мы
можно упростить это с помощью R и C и воспользоваться гистерезисом AVR
напряжение, как показано здесь.

Входные контакты любого AVR имеют гистерезисное напряжение, поэтому мы можем просто подключить
конденсатор к такому входу. Независимо от того, насколько быстро или медленно повышается напряжение или
падает на этот вход, множественные входные сигналы не возникают, если ваш источник шума
остается значительно ниже этого напряжения. Так что напряжение гистерезиса тут не мерседес
но фольксваген.

При запуске конденсатор нагружается внутренним подтягивающим резистором
контакт ввода-вывода. Мы можем включить это, установив бит PORT в единицу и очистив
бит направления этого вывода. Этот резистор имеет сопротивление примерно 50 кОм.

Если ключ или переключатель замкнут, это разгрузит конденсатор, в то время как
подтягивание по-прежнему тянет его высоко. Но менее высокий: внешний резистор должен быть
достаточно мало, чтобы разгрузить конденсатор ниже гарантированного V _IL .
Что определяется как 0,3 * V _op , при 5В это при 1,5В.

При отпускании клавиши или переключателя внутренняя подтяжка перезаряжает конденсатор.
После того, как напряжение больше, чем верхнее напряжение гистерезиса, входной контакт
снова идет высоко.

2.2 Напряжение и время при нажатии и отпускании клавиши

Это напряжения и время с внешним резистором 12 кОм.
и C 2,2 мкФ. При нажатии/закрытии длится примерно 20 мс (красный
кривая) до тех пор, пока входной сигнал не станет низким (розовая кривая).

Синяя кривая показывает напряжение на конденсаторе после отпускания клавиши. Этот
напряжение начинается с напряжения резисторного делителя (50k на плюс, 12k на минус).
Увеличение напряжения происходит медленнее, чем уменьшение из-за большего подтягивающего резистора.
Примерно через 50 мс входной контакт становится высоким.

Это теория, но на самом деле входы АРН не переключаются на половине рабочего
Напряжение. Те, кто хочет сделать расчет более точным, измерьте эти напряжения
и заполните их на листе LibreOffice «avr-I/O»
здесь.

А теперь? Для чего был весь этот гистерезис? Без него тоже сработало бы
все это. Да, было бы, но не в точке переключения. Без
гистерезису напряжения на конденсаторе потребовалось бы всего несколько милливольт
вблизи точки переключения, и в результате могла бы получиться целая серия взлетов и падений.
Эти милливольты — это то, что вы получаете, если ваш мобильный телефон разговаривает со своей базовой станцией.
иногда. И инициировал бы целый рой импульсов после того, как ты выпустил
ключ. Это не то, что вы хотите терпеть для ключа с аппаратным устранением дребезга. С
что гистерезис вашего мобильного телефона должен составлять не менее 50 мВ, чтобы преодолеть край
гистерезиса. Непростая задача для мобильного, если у вас конденсатор 2,2 мкФ.

Примечание: всегда, когда конденсаторы подключены к контактам AVR, которые изменяют свое напряжение
медленно, и если задействованы уровни переключения, хорошо иметь некоторый гистерезис
Напряжение.

3 Измерение напряжения гистерезиса контактов AVR

Для измерения напряжения гистерезиса необходимо

• загрузка и разгрузка напряжения на конденсаторе на выводе INTn или PCINTn
  AVR через резистор от другого вывода ввода/вывода и
• включает и выключает вывод загрузки/выгрузки через INTn- или PCINTn-прерывание.

Результат можно увидеть на выводе нагрузки/разгрузки: чем выше напряжение гистерезиса
тем ниже его частота переключения.

Чтобы заставить любой AVR раскачиваться таким образом, требуется короткая программа на ассемблере. Как любой
AVR имеет как минимум INT0- или PCINT-контакт, а так как RC на двух контактах прост,
все измерение приводит к измерению частоты. Если ваши измерения
оборудование позволяет измерять и отношения импульсов, например, мой счетчик
здесь это так, вы также можете увидеть, как далеко
уровень переключения — от половины рабочего напряжения.

Поскольку напряжение гистерезиса немного отличается при разных режимах работы.
напряжения, вы должны иметь возможность варьировать это между минимальным и максимальным
а также измерить рабочее напряжение. У моего счетчика есть такой вход.

4 Расчет напряжения гистерезиса по частоте

Формула для расчета напряжения по частоте получена в
желтое поле.

Для упрощения расчетов были сделаны два допущения:

1. Уровень переключения составляет примерно половину рабочего напряжения. Если это
   это не так, полученные значения времени загрузки и разгрузки различны, но
   сумма обоих остается неизменной.
2. Второе предположение состоит в том, что напряжение гистерезиса мало по сравнению с
   к рабочему напряжению. Поэтому мы можем предположить, что загрузка и разгрузка
   тока являются постоянными, что упрощает расчет нагрузки и
   время разгрузки.

Во-первых, формула (1) вычисляет ток нагрузки и ток разгрузки. Поскольку эти токи
достаточно мало (менее 0,5 мА), можно пропустить расчет напряжения
падения штифта драйвера в высоком и низком состоянии. Те, кто не верит, что
вместо этого можно использовать R 100 кОм или 1 МОм.

Время загрузки и разгрузки Δt при токе I показано в формуле
(2). Формула (3) заменяет I на формулу (1).

Частота f состоит из времени загрузки и разгрузки и может быть представлена ​​в формуле
(4). При преобразовании в Δt получается формула (6).

Заменив Δt в формуле (3) на Δt в формуле (6), получим формулу
(7). Сняв скобки, формула (8) дает, а окончательно формула (9) дает
напряжение гистерезиса V _H as V _op /4/f/R/C.

В качестве примера зеленый прямоугольник показывает такой случай. Предполагается, что частота
составляет 20 Гц. Из этого получается гистерезисное напряжение 62,5 милливольт.

Поскольку невозможно избежать включения и выключения контакта загрузки/выгрузки
находятся в разное время, я предположил, что разница составляет четыре такта.
Это дает погрешность, которая очень мала и значительно ниже предела погрешности конденсатора.
и допуски резисторов.

5 Программа для измерения напряжения гистерезиса

Так как измерения через INTn- и PCINTn-контакты немного различаются, две версии
программы опубликованы здесь.

Обе программы написаны для ATtiny13A, необходимо сгенерировать другие типы AVR
на этом основании.

Еще одно предупреждение: если импульсы программирования поступают на контакты INTn или PCINTn, вы
нельзя подключать электролитический конденсатор к GND во время программирования. Этот
не позволит программировать, так как конденсатор разрушит программирование
импульсы. Так что лучше отключите его от GND во время программирования.

5.1 Программа для измерения с INTn-контактом

Программа предполагает, что к PB0 ATtiny13 подключен резистор, т.е.
загружает/разгружает конденсатор на выводе PB1, который является выводом INT0.

Эта программа доступна в формате ассемблера
здесь. Следующее отображает его в
браузер.

;
; ************************************
; * Измерение гистерезиса через INT0 *
; * AVR типа ATtiny13, версия 1 *
; * (C) 2021 Герхард Шмидт *
; ************************************
;
.нолист
.include "tn13adef.inc" ; Определить устройство ATtiny13A
.список
;
; Аппаратное обеспечение
;
; Устройство: ATtiny13A, корпус: 8-pin-PDIP_SOIC
;
; ________
; 1 / |8
; RESET o--|Сброс Vcc|--o +Vop
; (НЗ) о--|PB3 PB2|--o (НЗ)
; (NC) o--|PB4 INT0|--o RC
; GND o--|Gnd PB0|--o R/F
; 4 |_________|5
;
; *************************************
; П О Р Т С А Н Д П И Н С
; *************************************
;
; Порты
.equ pO = ПОРТB
.equ pD = DDRB
. equ pI = PINB
; Пины
.equ bPB0O = ПОРТB0
.equ bPB0D = DDB0
.equ bINT0O = ПОРТB1
.equ bINT0D = DDB1
.equ bINT0I = PINB1
;
; *************************************
; РЕГИСТРАЦИЯ
; *************************************
;
.def об/мин = R16 ; Универсальный регистр
;
; *************************************
; ПРОГРАММА
; *************************************
;
.cseg
.орг 000000
;
; *************************************
; Р Е С Е Т И И Н Т - В Е К Т О Р С
; *************************************
  rjmp Главная ; Вектор сброса
  rjmp Int0Isr
  рети; PCIO
  рети; ОВФ0
  рети; ЭРДИ
  рети; МСА
  рети; ОС0А
  рети; ОС0В
  рети; ВДТ
  рети; ADCC
;
; *************************************
; И Н Т - С Е Р В И Ц Е Р У Т .
; *************************************
;
Int0Isr: ; 7 тактов для INT0 и RJMP
  sbic pI,bINT0I ; Перепрыгнуть через следующий, если низкий, +1/2 = 8/9cbi pO,bPB0O ; Выход PB0 выключен, +2 = 10
  sbis pI,bINT0I ; Перепрыгнуть через следующий, если высокий, +1/2 = 10/11/12
  sbi pO,bPB0O ; Выход PB0 включен, +2 = 12/13
  рети; +4 = 7 + 1 + 2 + 2 + 4 или 7 + 2 + 1 + 2 + 4 = 16 тактов.
; задержка импульса при низком уровне: 7 + 2 + 1 + 2 = 12 тактовых циклов
; задержка импульса, если высокая: 7 + 1 + 2 = 10 тактовых циклов
; дельта-задержка = 2 такта
;
; *************************************
; ГЛАВНАЯ ПРОГРАММА ПРОГ Р А М И Н И Т
; *************************************
;
Основной:
  ldi rmp, низкий (RAMEND)
  выход SPL,rmp ; Инициализировать указатель стека LSB
  cbipD,bINT0D ; INT0 как вход
  cbi pO,bINT0O ; Выход INT0 в низкий уровень (без подтяжки)
  sbi pD,bPB0D ; PB0 как выход
  sbi pO,bPB0O ; Выход на высокий уровень при запуске
  ; Инициал.INT0
  ldi rmp,(1<
Программа довольно короткая, требует очень мало флэш-памяти и хорошо работает

во всех AVR (с небольшими изменениями), которые имеют вывод INT0.
 5.2 Программа для измерения напряжения гистерезиса через PCINTn-pin
Программа для измерения через вывод PCINT лишь немного отличается от

выше программа:

 Вместо вектора прерывания INT0 вектор PCIO соответствующего вывода

    используется. ISR не меняется.
 PCMSK загружается с маской PCINT соответствующего вывода (с

    ATtiny13A это будет PCINT1 без замены внешнего оборудования). Если

    AVR имеет более восьми контактов PCINT, выберите соответствующий порт маски и

    прерывание PCIO.
 В регистре прерывания-маски-порта PCIO вместо INT0 должен быть

    включено.

Программа, также написанная для ATtiny13A, доступна

здесь в формате исходного кода ассемблера.

Инициализация PCINT1 показана здесь следующим образом.
  ; Инициализировать PCINT1
  ldi rmp,(1<
 5.3 Практические измерения с помощью ATtiny13A
Электрическая схема для измерения сразу доступна на макетной плате.

измерение показало напряжение гистерезиса около 200 мВ, а также при 5 В

и на 3,3В.
 Уровень переключения чуть ниже половины рабочего напряжения. Соотношение импульсов

составлял 55,3% при 5 В и 65,3% при 3,3 В.

 Частотомер позволял измерять как частоту, так и ширину импульса, а также

рабочее напряжение.

 Большой успех в измерении и расчете вашего собственного устройства на вашей собственной операционной

Напряжение.



 6 Комфортная версия для измерения V
 IL  и V  IH
Те, кому нужны точные напряжения, где вход становится высоким и низким, если они

сыграют серьезную роль в вашем приложении, получите версию измерения Mercedes

здесь.
 6.1 Интегрированная версия
Чтобы интегрировать измерение гистерезиса и его отображение на ЖК-дисплее только в одном AVR

не так уж и тривиально. ЖК-дисплею требуется, например. рабочее напряжение 5 В, а

AVR хорошо работает даже при рабочем напряжении ниже 2 В. Итак, нам нужен перевод между

эти два напряжения.  Это могут сделать ULN2001, 2002 или 2003. Использование этой микросхемы

немного переборщил, потому что нужны малые токи, но можно сделать просто и

быстро с этой микросхемой.
 Одним из следствий такой конструкции является то, что шина данных ЖК-дисплея не может быть

двунаправленный. Придется управлять ЖК-дисплеем в одном направлении и использовать циклы ожидания.

вместо флага занятости ЖК-дисплея. Учитывайте это при настройке

Подпрограммы ЖК-дисплея, представленные здесь, например. lcd.inc

(описание этих подпрограмм здесь).


Таким образом, результаты измерения могут отображаться на ЖК-дисплее. В качестве измерения используется

весь диапазон 10 бит или 1024 ступени при рабочем напряжении, только

последняя цифра результатов неточна. При расчете гистерезиса

напряжения можно использовать младшие 8 бит результатов умножения, поэтому один

дальнейшая цифра является точной.



 6.2 Измерение с помощью ЖК-модуля ATtiny24
Вот 5-вольтовая версия ЖК-дисплея

с ATtiny24(A).
