Заземление для частного дома 380в: Заземление в частном доме (380 В)

Заземление в подвале частного дома — возможно ли это?

При возведении частного дома на относительно небольшом участке нередко возникает проблема размещения заземления. Часто вблизи благоустроенного дома просто не найти необходимого места для создания заземляющего устройства. В то же время в подвале имеется грунт, в который можно закопать заземление.

Мало того, в подвале зачастую влажно, и земля там не замерзает. Это позволяет относительно недорогим способом обеспечить надёжное заземление круглый год, не углубляясь до слоёв грунта, которые не промерзают. К тому же из подвала проще провести провод к щитку, расположенному на первом этаже.

В общем, на первый взгляд размещение заземления в подвале — со всех сторон удачное решение. Настолько удачное, что начинаешь сомневаться — а нет ли здесь подвоха? Допустимо ли такое расположение заземления с точки зрения действующих норм безопасности? И, если да, то какие существуют ограничения?

Классический вариант обустройства заземления — контур вокруг дома, образованный соединёнными друг с другом заземляющими штырями определённой длины. Контур отстоит от стен дома примерно на 1,5 м.

При этом заземление электрооборудования в доме и молниезащиту, как правило, объединяют, и данная схема позволяет это сделать. Но чрезвычайно плотная застройка пригородов крупных мегаполисов заставляет пересмотреть такой неэкономичный вариант.

Что говорит ПУЭ о заземление в подвале частного дома?

Электроснабжение частных домов, осуществляется напряжением менее 1000 В переменного тока, применяется глухозаземленная нейтраль. Для такого варианта ПУЭ не нормирует расстояние между контуром заземления и стенами. Для однофазной сети 220 В или трехфазной с линейным напряжением 380 В нормируется разве что сопротивление заземления, которое не должно превышать 30 Ом в течение всего года (в случае отсутствия газового водонагревательного котла и источников тока). Подробнее о необходимом значении сопротивления заземляющего устройства можно почитать на специальной странице нашего сайта.

Отсюда, в свою очередь, вытекает, возможность, не нарушая правил ПУЭ, разместить контур заземления внутри периметра здания. А это как раз и есть размещение заземления в подвале. Такое заземление делают, когда в подвале ещё нет стяжки. При этом подвал должен быть предварительно полностью очищен от строительного мусора. Ещё более удобный способ монтажа — закладывать заземление ещё на этапе строительства здания.

Здесь, следует отметить первый недостаток заземления в подвале — сложность обслуживания. Для любых ремонтных работ придется вскрывать бетон. Впрочем, если бетонную стяжку не делать, а использовать иные способы покрытия пола в подвале, обеспечивающие его легкую разборку и сборку, то этот недостаток несущественен. Другой путь решения проблемы — использование модульных систем заземления из стойких к коррозии материалов. Такие системы собираются, как конструктор, из готовых элементов, изготовленных на заводе, служат долго и, как правило, не требуют обслуживания долгие годы. Примером такого заземления является модульная система ZANDZ. Ее отличительной особенностью является медное покрытие стальных деталей, нанесенное не простым химическим способом, а способом электролитического осаждения. При правильной установке такое заземление прослужит порядка 100 лет. Также высокой надёжностью характеризуются безмуфтовые стержни Galmar. Эти стержни так же изготовлены из стали, покрытой медью электролитическим способом, но при их изготовлении применяется ковка. На стыке устанавливается специальная втулка из нержавеющей стали, которая в процессе забивания стержня в землю плотно садится на кованые концы стержней. В итоге обеспечивается надёжное соединение элементов заземления.

Противоречия с СО 153-34.21.122-2003

Вопросы молниезащиты зданий в России регулируются документом СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций». Согласно этому документу, заземление электроустановок и заземление молниезащиты здания должны быть совмещены. При этом для заземления системы молниезащиты устанавливаются строгие требования — контур заземления должен быть внешним и отстоять от стен здания не менее, чем на 1 м. Это нужно, чтобы избежать появления внутри здания опасного шагового напряжения при ударе молнии.

При невозможности совмещения заземлений для электроустановок и молниезащиты, они должны быть соединены системой уравнивания потенциалов. Но при этом заземление для молниезащиты все равно должно быть размещено вне здания, как того требует инструкция. Таким образом, придется, в дополнение к заземлению в подвале, делать ещё и заземление по периметру. А это сводит на нет экономическую выгоду от размещения заземления в подвале.

Но все же есть способ ограничиться только заземлением в подвале. Для частного дома небольшой высоты расположенного в непосредственной близости от естественных молниеотводов (таковыми могут являться вышки сотовой связи, высокие линии электропередач и т.п.) собственный громоотвод может не требоваться, и, соответственно, для электроустановок можно использовать заземление, установленное в подвале. Безусловно, для больших особняков такой подход неприемлем, но применительно к ним он не нужен — бюджет стройки там совсем иной и нерационально экономить на обустройстве заземления.

Важно помнить, что на вопрос требуется молниезащита или нет, могут ответить только расчёты, нельзя оценивать необходимость защиты от молний «на глазок».

Выводы

Заземление, установленное в подвале частного дома, представляет собой техническое решение, которое обходится значительно дешевле в строительстве, чем контур заземления, вынесенный за периметры дома. Такое решение будет безопасным и допустимым нормативами только в том случае, если здание не имеет собственной системы молниезащиты.

Смотрите также:

Заземление в частном доме своими руками 220В и 380В, как сделать заземление в частном доме своими руками все размеры правильного устройства

Чаще всего обычные жители многоэтажек и частных домов редко задумываются о том, насколько важно заземление и какую роль оно играет вообще. Само это понятие знакомо многим, но вот объяснить, что это и зачем нужно, сможет далеко не каждый.

Больше всего это понятие знакомо профессиональным строителям, но и в быту могут возникнуть ситуации, в которых необходимо будет выполнить качественное и грамотное заземление. Иногда может казаться, что сделать контур заземления в частном доме своими руками, не представляет из себя какой-то сложности. Но если не учесть некоторые важные нюансы, то устройство заземления в частном доме не будет приносить никакой пользы или эффекта.

Поэтому дилемма, как сделать заземление в частном доме своими руками все размеры которого будут соблюдены правильно, важен и актуален.

Контур заземления в частном доме своими руками

В каждом доме обычно работает на протяжении всего дня несколько единиц бытовой техники, включается свет в разных комнатах и все это составляет в целом немалое количество потребляемой электроэнергии. Поэтому для пожарной безопасности, а также безопасности пользования электросетями, рекомендуется монтаж и установка заземления.

Основной принцип грамотно выполненного заземления состоит в сооружении заземляющего контура, который выполнен в виде провода, соединяющего электрощит и заземляющую шину, которую вкапывают в землю.

От этой основной шины заземления отходят заземляющие кабели ко всем бытовым устройствам и приборам. В итоге если правильно сделать заземление в частном доме, то все негативные явления, связанные с бытовыми электроприборами, будут сведены на нет.

От чего может защитить и спасти правильно сделанное заземление? Среди самых распространенных опасностей:

• появление открытой фазы;
• блуждающие токи;
• короткое замыкание.

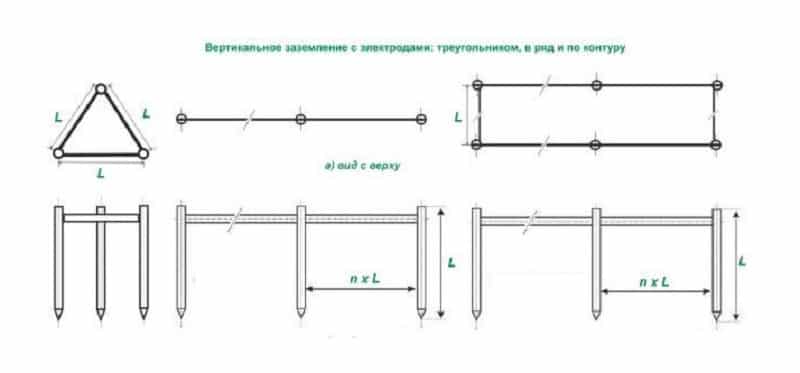

Как делается сам заземляющий контур? Чаще всего это несколько штырей, нарезанных из обычной арматуры, соединенных между собой одним концом, а другим вкопанные в землю. Обычно заземляющий контру делается в виде треугольника или квадрата, причем длина штырей-электродов должна при этом быть не меньше 2,5 метров. Если с одной стороны такой электрод будет заостренным, то его легче будет вбить в землю. После того, как с помощью электросварки штыри соединяются в один контур, их углубляют в землю.

Установка заземляющего контура

Схема установки заземляющего контура, как правило, состоит из нескольких основных этапов:

1. Выкапывается траншея, по форме контура, глубиной 70-80 см.
2. Нарезается арматура, длиной 2,5-3 метра и забивается по углам траншеи.
3. С помощью сварки верхние части электродов соединяются между собой.
4. От одного угла протягивается к дом стальная полоса, которая также приварена к контуру.
5. На другом конце полосы приваривается болт.
6. К болту прикрепляется заземляющий кабель 220 В и с помощью гайки и шайбы плотно затягивается.
7. Траншея с контуром закапывается.

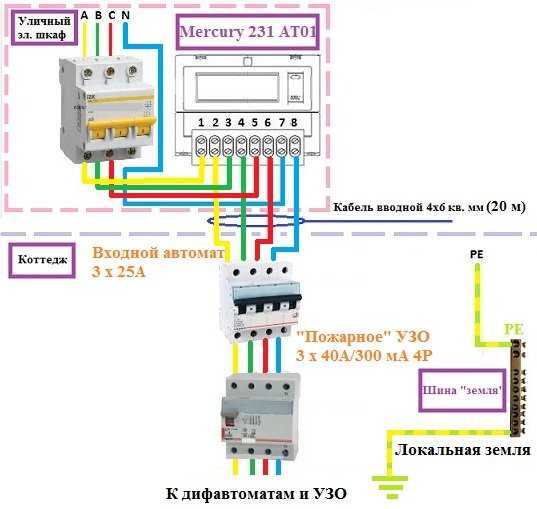

8. Кабель присоединяют к заземляющей шине в распределительном электрощитке. Сечение кабеля-проводника должно обязательно быть более 75 кв. мм. Это будет служить гарантией эффективности заземления.

По такому принципу делается заземление в частном доме своими руками 220В. Но если речь идет, например, о трехфазном счетчике или повышенном напряжении, то заземление в частном доме своими руками 380 В, делается по такой же схеме, но с другим параметрами используемых материалов.



Заземление в частном доме

Метки:
ЗАНДЗ
рекомендации
для физических лиц
для установщика
частный дом
монтаж
заземление

Для создания хорошего и надежного заземления в частном доме есть очень простое и легко реализуемое решение, гарантирующее результат на сто лет. Это монтаж заземления дома с помощью готового, быстро собранный комплект заземления ZANDZ, специально разработанный для такого использования.

Преимущества

Основной элемент любого заземляющего устройства — заземлитель, представляет собой металлическую конструкцию, вмонтированную в землю.
Система заземлителей ZANDZ, входящая в состав комплекта «Заземление в частном доме» — это индивидуальный сборный глубинный заземлитель, состоящий из четырех 1,5-метровых стальных штырей, покрытых слоем электротехнической меди.

Преимущества такой конструкции и используемых материалов:

• Срок службы до 100 лет
• Простая сборка одним человеком без специальных инструментов.
  Для сооружения системы заземлителей необходимой длины штыри длиной 1,5 метра заглубляются в землю один за другим с применением ударного инструмента (кувалды). Болтовой зажим используется для соединения проводника с электрощитом.
• Минимальная площадь, занимаемая системой заземлителей, позволяет монтировать ее в подвальных помещениях или вплотную к стенам в виде всего одной точки. Малый размер сводит к минимуму необходимые земляные работы.
• Сварка не требуется *
• Качество заземления не зависит от погоды и времени года

* Соединение элементов заземляющих устройств НЕ из черных металлов разрешено техническим циркуляром 11/2006 объединения «РосЭлектроМонтаж»

Ограничения по применению

Комплект ЗЗ-6 «Заземление в частном доме» предназначен для монтажа в мягких глинистые почвы (например, суглинок).

Монтаж в плотные глинистые грунты затруднен, но возможен (например, тяжелая глина).

Установка в твердые песчаные и каменистые грунты невозможна. Это ограничение связано с малой энергией удара ручного инструмента (кувалды), используемого при сборке.

Для монтажа системы заземлителей в плотных или твердых грунтах рекомендуем использовать комплекты модульного заземления (На отдельной странице).

Информация об упаковке:

Артикул: ZZ-6
Набор упакован в коробку из плотного картона с пластиковой ручкой. Внутри коробки находятся детали комплекта заземления, а также инструкция и пара фирменных наклеек для размещения на дверце электрощита или других плоских поверхностях на усмотрение покупателя

	ЗЗ-6
Вес:	12 кг
Длина:	155 см
Ширина:	25 см
Высота:	7 см



Дилеры в России и странах СНГ

Купить готовые комплекты заземления ZANDZ, а также отдельные комплектующие можно не только в нашем интернет-магазине, но и в дружной торговой компании с собственным складом в г. город.

Покупка у местного дилера сэкономит время и деньги на доставке товара с центрального склада в Москве. Если у дилера есть торговая площадка — можно найти комплекты и элементы заземления «вживую».

Список дилеров в России и СНГ

Комплект заземления ZZ-6

Готовый комплект ZZ-6 содержит все необходимые детали для монтажа заземлителя, легко сопрягаемые между собой.

Омедненный безмуфтовый заземляющий штифт (D17 мм / L1,5 м)

4 шт.

Основание комплекта — шпилька длиной 1,5 м с толстым медным покрытием (для максимального срока службы). Один конец заужен, а на конце другого сделано глухое отверстие для соединения штырей друг с другом (для увеличения общей длины электрода).

При монтаже соединение автоматически прижимается, образуя очень хороший электрический и механический контакт.

Для сборки безмуфтовых штифтов необходимо использовать приводную головку, передающую ударное усилие на центр штифта.

	ЗЗ-6-1
Диаметр стержня:	17 мм
Длина:	1,51 м
Вес:	2,75 кг

Подробная информация о технологии изготовления и испытаниях покрытия размещена на отдельной странице.

---

Приводная головка для монтажа с помощью кувалды

1 шт.

Ведущая головка из закаленной стали предназначена для передачи энергии удара инструмента (кувалды) на центр штифта. Он находится в пазу штифта при сборке.

	ЗЗ-6-4
Вес:	0,12 кг
Длина:	70 мм
Диаметр:	16 мм



---

 Зажим для соединения проводника,

1 шт.

Профильный хомут из нержавеющей стали с болтами М10. Позволяет соединить штангу с заземлителем — проводом круглого сечения или лентой (шириной до 40 мм).

Возможно безопасное использование стальной и оцинкованной проволоки — для этого внутри хомута имеется прокладка, препятствующая образованию гальванохимической связи между сталью/цинком и медью.

Для предотвращения ослабления резьбовых соединений «болт-гайка» используются пружинные шайбы (гроверные шайбы / гроверные шайбы), устанавливаемые между прижимной поверхностью и гайкой.

	ЗЗ-6-5
Вес:	0,358 кг
Длина:	80 мм
Ширина:	80 мм
Высота:	30 мм

Дополнительные материалы

Дополнительно только медный провод сечением
16 или 25 мм² необходимой длины — для подключения навесного заземлителя к электрощиту.

Для максимальной защиты глухого отверстия на вершине штифта в уже собранной системе заземлителя можно использовать силиконовый герметик, нанесенный в это отверстие. Блокирует проникновение влаги и грязи к штифту сердечника, полностью останавливая коррозию.

До монтажа

При размещении заземлителя ВНУТРИ дома место установки определяется из соображений механической защиты заземлителя от этого заземлителя до электрощита, сухости помещения, удобства установки штырей в землю. Лучшим местом является положение в радиусе 0,5 метра от электрощита, чтобы добиться наименьшей длины проводника. Максимальное расстояние от электрощита не ограничено.
При размещении системы заземлителей СНАРУЖИ дома необходимо учитывать, что заземлитель должен быть проложен на глубину 0,5 — 0,7 метра в предварительно вырытом канале. Эта мера является обязательной и необходимой для защиты проводника от повреждений в процессе эксплуатации и минимизации погодного/сезонного влияния, что увеличивает срок его службы.
В этом же канале установлен переключатель системы заземляющих электродов. Ввод заземлителя через стену осуществляется внутри стальной трубы.
Необходимые материалы:

• ЗЗ-6 Комплект «Заземление в частном доме»
• медный провод/кабель сечением 16 или 25 мм² необходимой длины. При монтаже в землю требуется проводник с минимальным поперечным сечением 25 мм².
• Силиконовый герметик

Необходимые инструменты:

• Ударный ручной инструмент весом 300–1500 г: Кувалда или тяжелый молоток
• два гаечных ключа или два плоскогубца (для затягивания зажимных болтов)

Последовательность работ при монтаже заземлителя снаружи здания

1. Выкопать канал глубиной 0,5 — 0,7 метра на месте размещения заземлителя
2. Установите систему заземляющих электродов в подготовленный канал. В качестве руководства по монтажу необходимо использовать перечень операций «Порядок монтажа…».
3. Поместите заземляющий проводник в канал
4. Соедините систему заземлителей с проводником с помощью зажима из комплекта
5. Подсоедините проводник к электрощиту
6. Засыпать канал землей

Подключение заземления к электрощиту

Подключение осуществляется медным проводом с рекомендуемым сечением 16 — 25 мм². Например, со специальным заземлителем.

Для соединения заземляющего электрода с проводником используется специальный зажим (входит в комплект).

Порядок монтажа системы заземлителей

Уплотнительные втулки из нержавеющей стали надеты на штифты для удобства транспортировки. Перед установкой втулки необходимо снять.

Операции:

1. Вставьте приводную головку в отверстие для штифта.
2. Углубите штифт в землю, ударив инструментом по приводной головке.
3. Снимите приводную головку и наденьте втулку на установленный штифт (широкой стороной вниз).
4. Вставьте штифт острой кромкой в ​​установленный штифт с уплотнительной втулкой поверх него. Соединение само запрессуется во время монтажа.
5. Повторяйте шаги 1-4, пока не получите желаемую глубину заземлителя. Последнюю булавку необходимо оставить на высоте 20 см над землей. На последний заглубленный штифт уплотнительная втулка не надевается.
6. Установить зажим для присоединения заземляющего проводника, а присоединив проводник, затянуть винты с максимальным усилием зажима.
7. Заполните отверстие штифта герметиком, чтобы предотвратить проникновение влаги.

Пример монтажа заземления в частном доме

Смотрите также полное описание расчетов и видео монтажа заземления на отдельной странице.

Достаточно ли такого заземления? (параметры)

Система заземлителей из комплекта «Заземление в частном доме» ZZ-6
в глинистых грунтах (глина, суглинок) обеспечивает сопротивление грунта около:

Грунт	Сопротивление заземления, Ом
Влажная глина	4
Суглинок влажный	6
Глина	12
Суглинок	18

Требования к качеству заземления дома

Если не планируется подключение молниезащиты и газового оборудования к заземлению:

• в обычных глинистых грунтах качество местного (повторного) заземления, должно иметь рекомендуемое сопротивление не более 30 Ом (при линейном напряжении 220 В однофазного источника питания или линейном напряжении 380 В трехфазного источника питания)
• в песчаном грунте качественное местное (повторное) заземление, должно иметь рекомендуемое сопротивление не более 150 Ом (при линейном напряжении 220 В однофазного источника питания или линейном напряжении 380 В трехфазного источника питания )

Требования к качеству заземления (особые случаи)

При совместном применении заземления с молниеотводами:

• в обычных глинистых грунтах сопротивление заземления должно быть не более 10 Ом (РД 34. 21.122-87, п. 8)
• В песчаном грунте сопротивление заземления должно быть не более 40 Ом (РД 34.21.122-87, п.8; для грунтов с удельным электрическим сопротивлением более 500 Ом*м)

При этом заземлитель должен включать не менее 3 вертикальных электродов, отстоящих друг от друга на расстоянии не менее двух глубин погружения электродов (РД 34.21.122-87, п. 2.2.д).

Подробнее о применении см. на отдельной странице «Молниезащита и заземление».

Если для подключения газового котла/газопровода используется заземление:

• в обычных глинистых грунтах его сопротивление должно быть не более 10 Ом (УПК 1.7.103; для всех повторных заземлений).
• в песчаном грунте его сопротивление должно быть не более 50 Ом (ПУЭ 1.7.103; при всех повторных заземлениях; для грунтов сопротивлением более 500 Ом*м)

Систему заземляющих электродов рекомендуется выполнять как единый электрод (точечный, как заземление). Подробнее о применении смотрите на отдельной странице «Заземление газового котла/газопровода».

Выбор системы заземления (ТТ/ТН) для индивидуальных жилых домов

В 2007 году руководством Госэнергонадзора направлено письмо (№10-04/481) руководителям Межрайонного территориального управления и начальникам Дирекции по Технологическому и экологическому надзору Ростехнадзора, что в целях уточнения и дополнения требований нормативно-технических документов в области энергетики и обеспечения безопасности электроустановок подготовлены (утверждены/согласованы) технические циркуляры (ТЦ), которые рекомендуется использовать для руководства и применения при проверке проектной документации и вводе в эксплуатацию новых и реконструируемых электроустановок:

• № 6/2004 от 16.02.2004 «О выполнении системы главного уравнивания потенциалов на вводном объекте»;

№

• № 7/2004 от 02.04.2004 «О прокладке электропроводки над подвесными потолками и в перегородках»;

№

• № 10/2006 от 01.02.2006 «О схемах временного электроснабжения объектов строительства»;

№

• № 11/2006 от 16. 10.2006 «О заземлителях и заземлителях»;

Комментарий к ТМ №11/2006 «О заземлителях и грозозащитах» (от разработчика технической записки: Шалыгин А.А., начальник ИКЦ Московского института энергетики и энергоэффективности) указано:

В соответствии с указаниями п. 1.7.59 седьмой редакции ПУЭ: «Электроснабжение электроустановки напряжением до 1 кВ от источника с глухозаземленной нейтралью и заземлением открытых токопроводящих частей с помощью заземления электродная система, не подключенная к нейтрали (система ТТ), допускается только в тех случаях, когда не могут быть обеспечены условия электробезопасности в системе TN.Для защиты от непрямого прикосновения такие электроустановки должны быть снабжены автоматическим отключением питания с обязательным применением КОД…».

Индивидуальные жилые дома являются примером электроустановки, где невозможно в разумных технических решениях обеспечить требования электробезопасности в системе ТН, которые должны быть присоединены к ВЛ 0,4 кВ неизолированными проводами из-за местных условия. Дело в том, что нулевой провод ВЛ не может считаться PEN-проводником по определению. В этих условиях целесообразно использовать систему защитного заземления ТТ для замены неизолированных проводов воздушных линий на самонесущие изолированные проводники.

УЗО с номинальным дифференциальным током срабатывания 300 или 500 мА, как правило, устанавливается на вводе в такую ​​установку для автоматического отключения питания. Сопротивление заземлителя выбирают около 30 Ом, а для грунтов с большим объемным сопротивлением до 300 Ом. При таких параметрах заземляющего устройства обеспечивается надежная работа УЗО, а токи короткого замыкания ничтожно малы.

Позднее — в 2012 г. выпущено ТМ № 31/2012 «О выполнении повторного заземления и автоматического отключения на вводе объектов индивидуального строительства». Его текст (сокращенный):

Объекты индивидуального жилищного строительства, как правило, получают питание от ответвления от ВЛ до 1 кВ.

Для объектов нового строительства и при реконструкции в соответствии с указаниями главы 2. 4 седьмой редакции ПУЭ воздушные линии выполняются с использованием самонесущих изолированных проводов и обозначаются как ВЛИ.

Большинство действующих объектов индивидуальной застройки запитаны от ВЛ с применением неизолированных проводов ВЛ, выполненных в соответствии с нормами главы 2.4 КВОС редакции 6 и ранее.

… Целью настоящего циркулярного выпуска является выдача конкретных рекомендаций по обеспечению защиты от непрямых прикосновений в электроустановках, получающих питание от воздушных линий и изолированных линий до 1 кВ. При выборе средств защиты от непрямых прикосновений в электроустановках, получающих питание от ВЛ и СИЛ до 1 кВ, необходимо руководствоваться:

1. Так как для объектов, получающих питание от ВЛ напряжением до до 1 кВ, большинство потребителей не могут выполнить требования по автоматическому отключению из-за низкого коэффициента срабатывания токов короткого замыкания, обязательна установка устройств защитного отключения (УЗО) с дифференциальным током срабатывания до 300 мА на вводе.
   Примечание. Установка УЗО с дифференциальным током срабатывания до 300 мА на вводе обязательна с точки зрения пожарной безопасности.
2. При питании от изолированных линий сопротивление повторного заземления с потребителем выбирают из условия надежной работы УЗО при повреждении изоляции (однофазном замыкании на землю) на отключенном PEN-проводнике изолированного ответвления линии . Сопротивление рассчитывается по току безопасного срабатывания УЗО, равному пятикратной величине этого тока, но должно быть не более 30 Ом. При удельном сопротивлении грунта более 300 Ом*м сопротивление может быть увеличено до 150 Ом.
3. При питании от ВЛ, в соответствии с указаниями п.1.7.59 УКВ седьмой редакции и п.1. 531.2.3 МЭК 60364-5-53 (готовится к публикации российский аналог ГОСТ Р 50571-5-53) следует использовать систему защитного заземления ТТ. Параметры повторного заземления выбираются в соответствии с указаниями п.п. 2 настоящего технического циркуляра.
4. Использование системы КТ рассматривается как временная (вынужденная) мера. После реконструкции ВЛ и перехода на изолированные линии необходимо применять в электроустановках систему защитного заземления ТН. Для этого переключатель вводной аппаратуры должен быть установлен между шинами N и PE.

Установка защитных устройств

Хотим обратить Ваше внимание на то, что заземление дома/дачи – это лишь одно из нескольких необходимых мероприятий для организации качественной системы электроснабжения в доме.

Применение заземления без защитных устройств (например, УЗО) — ОПАСНО.

Система уравнивания потенциалов

Обратите внимание, что в целях безопасности эксплуатации электроприборов в доме обязательно должна быть выполнена система уравнивания потенциалов (ПУВ 1.7.82).
Эта мера представляет собой объединение всех электропроводящих поверхностей с целью создания для них одного (равного) электрического потенциала. В случае какой-либо чрезвычайной ситуации человек, который коснется таких поверхностей (например, корпуса стиральной машины и водопровода) — не пострадает, так как не будет разности потенциалов.

Основная система уравнивания потенциалов должна соединять между собой следующие токопроводящие части:

1. защитный проводник PE или PEN-проводник линии питания в системе TN
2. заземляющий провод, присоединяемый к заземляющему электрическому устройству в системах IT и TT
3. заземлитель, присоединяемый к повторному заземлителю на проходной (при наличии заземлителя)
4. Металлические трубы коммуникаций входящие на объект: горячего и холодного водоснабжения, канализации, отопления, газа и т.д.
5. металлические части каркаса здания
6. Детали металлические систем централизованной вентиляции и кондиционирования
7. Молниезащитное заземляющее устройство 2 и 3 категории
8. Заземлитель системы функционального (рабочего) заземлителя при наличии и отсутствии ограничений на подключение сети рабочего заземления к заземляющему устройству защитного заземления
9. металлические оболочки телекоммуникационных кабелей;

Сертификат

Сертификат соответствия РОСС RU. АГ66.Н00867 (добровольная сертификация):



ЗАНДЗ. Сертификация на территории Таможенного союза ЕАЭС

Сертификат соответствия RU C-RU.АЛ32.В.05536 на соответствие комплектов требованиям
Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»:

Отказное письмо об отсутствии необходимости в обязательной сертификации комплектующих изделий на территории стран Таможенного союза:

Статьи по Теме:

Запросить дизайнерское решение

Мы используем файлы cookie на нашем веб-сайте, чтобы предоставить вам наиболее актуальный опыт, запоминая ваши предпочтения и повторяя посещения. Нажимая «Принять», вы соглашаетесь на использование файлов cookie. Однако вы можете посетить настройки файлов cookie браузера, чтобы предоставить контролируемое согласие.

Логин

Пароль

Электронная почта

(успешно)

Фамилия

Страна

Организация

Род занятий / Ваша основная должность
ПроектированиеМонтаж/СтроительствоПродажаДругое

Я хочу получать новости ZANDZ по электронной почте

Я ознакомился с условиями использования сайта

Дополнительную информацию о компании Вы можете заполнить в личном кабинете после регистрации

E-mail

Заземление в частном доме своими руками

Проведенное заземление в частном доме своими руками поможет не только избежать опасности, но и сэкономит ваш бюджет. Ведь электрический ток может нанести непоправимый вред здоровью и жизни человека. В экстренной ситуации даже прикосновение к обычной стиральной машине или микроволновой печи может привести к трагическим последствиям. При обрыве нулевой фазы корпус электрооборудования становится опасным, а контур заземления выступает фазой, по которой электрический ток уходит в землю.

• Цепь заземления — Требования к проводникам
• Как сделать заземление — Установка
• Цепь подключения электрощита — Заключительный этап заземления
• Как проверить заземление

Заземление является необходимой мерой для любого здания это частное здание, многоквартирный дом или дача. Во избежание коротких замыканий, а также для безопасной работы любых электроприборов заземление просто необходимо. Как сделать заземление? Напряжение 220 вольт и 380 вольт требуют разного подхода и разных действий, по сути, это две разные сети. При напряжении 220 В можно провести стандартное зануление без устройства цепи, но для второго варианта (380 В) требуется заземляющая цепь.

instagram viewer

В любом случае, если вы монтируете новую проводку или пытаетесь реанимировать старую, необходимо произвести установку заземления.

Монтаж контура, фото:

↑ к содержанию ↑

Цепь заземления – требования к проводникам

Разберемся, что такое цепь заземления: по сути, это заглубленные вертикальные заземлители, соединенные между собой горизонтальными. К этой конструкции крепится заземляющий проводник, основная функция которого – соединение цепи и электрощита. Согласно правилам устройства электроустановок (редакция № 7), для стальных проводников рекомендуется использовать стальной уголок (50×50×5 мм — идеальный вариант), для горизонтальных проводников — металлическую полосу (с прямоугольным поперечным сечением, размером 40×4 мм). Заземлитель должен быть изготовлен из круглого стального стержня сечением 8 или 10 мм². Точные параметры заземляющих элементов более подробно описаны в правилах устройства электроустановок (ПУЭ) — Раздел 1. 7

При описании металлических элементов напрашивается идея использования фурнитуры — делать это категорически нельзя! Арматурные стержни имеют поверхностный упрочненный слой – этот фактор нарушает равномерное прохождение электрического тока по сечению. Также этот материал подвержен окислительным, коррозионным процессам.

Материалы для горизонтальных и вертикальных элементов, фото:

содерж к содержанию ↑

Как сделать заземление — монтаж контура

Сначала делаем контур: для этого вплотную к дому (не выше 1 м от подвала) отмечаем на земле равнобедренные. Затем по границам получившегося треугольника роем траншеи, глубиной 1 м будет достаточно. Ширина траншеи должна быть такой, чтобы вам было удобно проводить сварочные работы (0,5-0,8 м). Первоначально по периметру треугольника размещают горизонтальные заземлители, после чего вбивают вертикальные уголки – их следует заглубить на значительную глубину — 2 или 3 метра. Это легко сделать кувалдой, для удобства процесса сам угол лучше заострить на конце.

Теперь установите контур заземления. Требования следующие: края вертикального заземлителя должны выступать на 25 см от места захоронения. Для замыкания цепи привариваем горизонталь к заземляющей вертикали. Соединение деталей должно производиться исключительно с помощью сварочного аппарата и никак иначе. После этого подключаем цепь к электрощиту: берем стальную проволоку (сечение 10 мм), привариваем к цепи, укладываем в траншею в сторону щитка, к концу привариваем болт М6 (или М8) провода — необходимо закрепить провод. Если у вас нет стальной проволоки, то в качестве заземляющего элемента можно использовать стальную полосу (такую ​​же, из которой делали горизонтальные заземлители).

Контур заземления, фото:

Как показывает практика, для заземления больше подходит стальная полоса, чем проволока, но согнуть ее в необходимых местах траншеи достаточно сложно. Не ленитесь обрабатывать места сварки специальными антикоррозийными средствами, главное, чтобы вместо них не использовалась обычная краска! Металлические детали должны предельно плотно соприкасаться с землей, а слой краски препятствует контакту, создает сопротивление. После всех проделанных манипуляций засыпьте траншеи землей, на этом обустройство контура можно считать завершенным. Все вышеперечисленные действия применяются и при установке молниезащиты — процесс такой же.

Детали схемы сварки, фото:

Отдельно стоит упомянуть уже готовые сборные комплекты заземления (например, ЗАНДЗ, КЗТС-5, КЗМ-3, КЗМ-10, КЗМ-20), которые продаются в отделениях электрооборудования. В таком комплекте заземления уже есть все необходимые детали для обустройства системы: омедненные штыри, направляющая головка, наконечник, зажимы, латунные муфты для соединения, а также специальный антикоррозийный состав. Это достаточно удобное решение, так как при покупке данного комплекта вы получите все необходимые элементы для проведения качественного заземления.

содерж к содержанию ↑

Подключение распределительного щита — завершающий этап заземления

Этот процесс должен выполнять квалифицированный специалист или по крайней мере человек, который ранее неоднократно имел дело с подобными работами. Новички, знакомые с установкой заземления понаслышке или «проникнув» в интернет об этапах процесса, даже если они досконально изучили теоретическую часть, не могут выполнять эти действия. К этому делу следует отнестись очень серьезно, ведь любой неверный шаг – это угроза вашей жизни, здоровью.

Рядом с местом выхода контура из траншеи нужно установить распределительную коробку на стену дома. Внутри этой коробки находится монтажная покрышка с двумя креплениями под болты. К одному креплению подсоединяется полоса заземляющего контура, к другому нужно подключить медный кабель, его сечение должно быть больше 10 мм². Важно, чтобы сечение этого кабеля было не меньше сечения подводящего провода. Вместо болтового соединения для соединения этих деталей можно использовать сварочный аппарат. После этого медный кабель необходимо проложить к электрораспределительному щиту, затем подключить его к шине заземления. Все провода заземления будут проходить от этой шины. Главным условием этого процесса является требование целостности заземляющего кабеля на всех этапах монтажа – он должен быть сплошным, не иметь разрывов. Проверка заземления, измерение его сопротивления осуществляется на последнем этапе всего процесса.

Направление полосы к дому, фото:

В частных домах могут быть разнофазные сети электроснабжения, поэтому заземление 220В и 380В необходимо разделить. Однако следует отметить, что они могут быть направлены в один контур. Иногда на соответствующих форумах можно увидеть комментарии о том, что для сети 220В не обязательно обустраивать контур заземления, можно только сделать зануление. На самом деле так оно и есть, но все же наличие схемы не будет лишним для блока питания 220В.

Если вы сами проводите заземление 380, то наличие схемы обязательно. Электропередача 380В очень требовательна к качеству заземляющего контура.

содерж к содержанию ↑

Как проверить заземление

Осмотр проводится после всех монтажных работ. Для этого есть специальные приборы (например, Extex GRT300, Th300, EP183M), процесс проверки заземления тот же. Предварительно закопайте две шпильки (глубина должна быть не менее 50 см), зачистите участок на покрышке. Затем, согласно прилагаемой к устройству инструкции, провода соответствующего цвета необходимо подключить к шине заземления и к штырям. Измерения проводятся в соответствии с указаниями прибора. По ПУЭ показатель сопротивления для сети 220В не должен превышать четырех Ом. Прежде чем заглублять штыри, убедитесь, что в этом месте нет подземных коммуникаций.

Фазу в розетке можно проверить специальным тестером, она должна быть только в одном из отверстий в розетке. При проверке заземляющего контакта контрольная лампочка тестера не должна гореть, если она горит, то это означает, что необходимо проверить правильность подключения или выявить возможное повреждение. При вскрытии розетки (естественно, электричество должно быть отключено) необходимо обнаружить подключенные три провода, если их два, и между клеммами есть перемычка (ноль-земля) — это показатель того, что заземление сделано, но не заземлено. Если все сделано правильно, все три провода на месте, то розетка замыкается, электричество включается, мультиметром проверяется напряжение фаза-ноль, фаза-земля, ноль-земля. Если нет напряжения на фазе-ноль, то это может свидетельствовать об обрыве нулевого провода, если нет напряжения на фазе-земле, то это означает отсутствие заземления. Если на взаимосвязях фаза-ноль и фаза-земля напряжение есть, а на ноль-земля его нет, то, видимо, это свидетельствует о занулении.

Если под рукой нет соответствующих измерительных приборов, а проверить заземление необходимо, можно воспользоваться старым проверенным методом — лампа с патроном и два провода. Концы проводов нужно зачистить и вставить в розетку, при этом лампочка должна гореть. Далее снимаем один из проводков и прикасаемся к заземляющей антенне, если лампа при этих действиях не загорается, то аналогично проверяем другой провод. Если сработало устройство защитного отключения (УЗО), это показатель наличия заземления. Если защиты нет, но есть соединение «земля-фаза», то лампочка тоже загорится, но ее свечение будет намного ярче, чем при подключении «фаза-ноль».
