Чтобы аккумуляторная батарея служила долго, за ней необходим тщательный уход и постоянное обслуживание. Уровень заряда аккумулятора всегда должен поддерживаться на нужном уровне, особенно в зимний период времени.
Зимой, как правило, АКБ бывает перегружена мощными потребителями энергии, а также по причине отрицательных температур воздуха реле U не может произвести зарядку АКБ целиком.
Подробнее об устройстве Кедр Авто 4А
Корпус зарядного Кедр Авто 4А изготовлен из пластика. Обладает небольшими габаритами и легкостью своей массы.
Его размеры заключены в рамки: 185(мм)х130(мм)х90(мм). На передней части панели находятся: амперметр со стрелкой (контроль зарядки), значок-индикатор (со светодиодной подсветкой), кнопки «Цикл» и «Авто» (тумблеры рабочих режимов).
У Кедр Авто 4А сзади на панели находятся шнур (для подключения к сети) и выводы с клеммами на конце (для подключения к АКБ).
Параметры и значения ЗУ Кедр
Судя по названию зарядного устройства, несложно отметить, что max-зарядный ток будет в 4 ампера. Если аккумуляторная батарея не разряжена целиком, этого будет достаточно для ее зарядки.
Стоит иметь в виду, что с помощью ЗУ Кедр Авто 4А нельзя заряжать следующие типы аккумуляторных батарей: Wet-АКБ (свинцово-кислотная с жидким электролитом внутри изделия), а также Agm-изделие», Gel-аккумулятор, Efb-АКБ.
В продаже вместе с зарядным устройством в комплектации имеется подробная инструкция по работе с аппаратом.
В ней вы найдете точное описание последовательности действий работы прибора, а также способы по устранению разного вида неисправностей при использовании ЗУ Кедр Авто 4А.
Отличительные черты ЗУ Кедр Авто 4А и к каким аккумуляторам подходит
Автоматическое ЗУ Кедр Авто 4А подходит для свинцово-кислотных АКБ со значением емкости в пределах от 40 до 75 ампер в час. Следует также отметить, если емкость батареи большая, то и время, потраченное на ее заряд, будет значительно дольше.
Многие фирмы-производители рекомендуют ставить ток зарядки, равный одной десятой емкости аккумуляторной батареи. Поэтому зарядное устройство Кедр Авто 4А не стоит применять для зарядки мощных АКБ с повышенной степенью разрядки.
В зарядное Кедр Авто 4А входит защита, которая сможет уберечь аппарат от неправильного подключения (переполюсовка). Следует также обратить внимание, что в следующих случаях ток зарядки и U на выходе будут отсутствовать:
- аппарат разряжен полностью;
- переполюсовка;
- АКБ не на месте.
Зарядное устройство Кедр Авто 4А имеет два этапа работы. Первый происходит на автомате, а второй — как цикл. У каждого этапа свой метод работы.
Светодиодный индикаторный значок работает следующим образом:
- если не горит, значит работа идет в авторежиме;
- если мигает, значит в авторежиме зарядка подошла к концу;
- если горит, значит непрерывно, значит зарядка идет в режиме «Цикл».
Автоматическая зарядка аккумуляторной батареи устройством Кедр Авто 4А
Режим «Автомата» предусмотрен для заряда АКБ без потустороннего вмешательства. Разряженная АКБ подсоединяется к зарядному устройству Кедр Авто 4А- и начинается зарядка с поступлением max-силы тока на аккумуляторное изделие.
По мере напитания заряда аккумулятором максимальный ток начинает идти на понижение. Когда на клеммах станет U=13,2V зарядное устройство автоматически выключится, и поступление тока прекратится.
Стоит помнить, что величина начального тока напрямую зависит от разрядки самой АКБ, однако не будет превышать 4 ампер.
Заряд аккумуляторного изделия с помощью функции «Цикл»
Если у аккумуляторной батареи стали наблюдаться признаки сульфатации, то режим «Цикл» будет предназначен именно для него.
В процессе данного заряда будет происходить чередование циклов заряд/разряд с помощью подачи малой величины силы тока в короткое время.
При таком заряде большие кристаллы сульфатов начнут свое растворение в динамичной массе пластинок.
Как производить зарядку аккумуляторного изделия с помощью зарядного устройства «Кедр Авто 4А»
Для того чтобы зарядить АКБ с помощью устройства Кедр Авто 4А, необходимо выполнить следующие действия:
- Подсоединить клеммы ЗУ к заряжаемому аккумулятору.
- Включить зарядное устройство в розетку электросети.
- На передней панели аппарата выбрать нужный режим зарядки («Автомат» либо «Цикл»).
- При десульфатации («Цикл») надо будет подать нагрузку параллельным клеммам выходов. Ее подключение обычно происходит при помощи автолампы (12V 6 Ватт). Через данную лампочку и будет происходить тренировочная разрядка аккумулятора.
Внимание! Если при разрядке использовать лампочку большей мощности, то тогда продлится и время зарядки АКБ. Если же меньшей мощности, то не произойдет необходимый эффект заряда (маленькая нагрузка).
При заряде аккумуляторного изделия необходимо вести контроль за электролитной плотностью.
В случае когда при заряде ее величина не растет, надо производить десульфатацию аккумуляторной батареи.
Электросхема Кедр Авто 4А
Отзывы покупателей Кедр Авто 4А
Валентин, 48 лет: Не слишком четкие характеристики устройства не блещут расположением к нему. Однако купил. Доступная цена взяла свое. Скоро зима, поэтому такое зарядное мне необходимо. По мере поступления проблем проверим.
Александр, 25 лет: Понравилась автоматизация зарядника. Не надо стоять и наблюдать за процедурой заряда. Плюсом выступает и сама легкость зарядного устройства Кедр Авто 4А.
Михаил, 36 лет: Ограниченность в финансах привела к покупке именно этого зарядного устройства.
В целом, оно располагает, особенно к подсевшему (как у меня) аккумуляторному изделию. Не нравится, что нельзя отключить заряд в автоматическом режиме. Ко всему еще маленькая величина зарядного тока. Но. в принципе. для заряда моей аккумуляторной батареи пока хватает. Сам процесс подключения очень прост. Это радует.EcoPower «Electron 44 AC» Зарядное устройство для аккумуляторов LiHV/LiPo/LiFe (2-4S/4A/50W) [ECP-1006]
Читать отзывы
Написать отзыв
-
Просмотреть все (7)
- Обзор
- отзывов
Простой, универсальный и готовый к LiHV!
Это зарядное устройство для аккумуляторов переменного тока EcoPower «Electron 44 AC» LiHV/LiPo/LiFeMulti-Chemistry. Каждый любитель хобби уникален, каждый со своими специфическими потребностями и ожиданиями.
Не всем нужно высокопроизводительное зарядное устройство профессионального уровня, в то время как другие просто не хотят тратить большие деньги на последний «аромат месяца». Общим для этих клиентов является то, что они оба хотят надежное и доступное зарядное устройство, которое может заряжать что угодно и в то же время обеспечивать стабильную производительность. EcoPower готов к работе с Electron 44 AC!
EcoPower «Electron 44 AC» представляет собой балансировочное зарядное устройство с одним портом и электронным управлением, оснащенное высокопроизводительным микропроцессором в сочетании со специализированным программным обеспечением, которое позволяет надежно заряжать батареи с различным химическим составом и количеством элементов. Несколько режимов зарядки, лимит литиевых элементов 4S и внутренний балансировщик литиевых элементов — это лишь некоторые из функций, которые делают это зарядное устройство мощным и гибким инструментом для любого энтузиаста радиоуправления. Так что перестаньте изводить себя дешевыми зарядными устройствами и покупайте у надежного поставщика, который раз за разом доказывает превосходное обслуживание клиентов и качественные продукты по доступным ценам!
Возможность работы с высоким напряжением
Это зарядное устройство оснащено режимом Hi-Voltage LiHV, который позволяет безопасно заряжать аккумуляторы, совместимые с Hi-Voltage LiHV.
Вы можете отрегулировать конечное напряжение зарядки в этом режиме до 4,40 В на элемент, что значительно выше, чем 4,20 В на элемент обычной батареи LiPo. Для зарядки при таком более высоком конечном напряжении требуется батарея с поддержкой LiHV высокого напряжения, но прирост мощности значителен для общей производительности и мощности модели R/C. Но обратите внимание: напряжение батареи, превышающее 4,20 В на элемент, запрещено санкционированными правилами гонок, такими как ROAR, IFMAR и т. д.
Особенности:
- Мультихимия Универсальность
- Специальный блок питания 50 Вт
- Совместимость с 2S, 3S и 4S LiPo, LiFe и LiHV
- Выбираемый ток заряда
- Совместим с балансировочным штекером XH
- Светодиодная индикация состояния
- Маленький и легкий
- Ультрапортативный дизайн
Технические характеристики:
Вход переменного тока: 100-240 В 50/60 Гц
Химия: LiPo/LiFe/LiHV
Количество ячеек LiPo/LiIon/Life: 2-4 ячейки
Диапазон тока зарядного устройства: 1A/2A/3A/4A (макс.
50 Вт)
Терминальное напряжение ячейки: LiPo: 4,2 В; Срок службы: 3,6 В; ЛиВВ: 4,35 В
Потребляемый ток для балансировки: 300 мА
Вес нетто: 220 г
Размеры: 69,4×110,7×40,5 мм
В комплекте:
- (1) Зарядное устройство переменного тока Electron 44
- (1) Т-образный зарядный провод
- (1) Инструкция
ПРЕДУПРЕЖДЕНИЕ ПРИМЕЧАНИЕ: Это зарядное устройство не рекомендуется использовать с батареями Traxxas с разъемами ID или батареями Spektrum Smart с разъемами IC. Зарядка аккумуляторов, оснащенных разъемами ID или IC, может потребовать дополнительных действий для безопасного балансирования заряда аккумуляторов Lipo. Рекомендуемые аккумуляторы и зарядное оборудование см. в руководстве по эксплуатации вашего транспортного средства или самолета.
Аккумулятор LiPo и зарядное устройство Предупреждения:
1) НЕ НЕ оставляйте аккумулятор в вашей модели во время зарядки
2) НЕ оставлять без присмотра во время зарядки
3) ВСЕГДА баланс заряда батареи
4) ВСЕГДА используйте зарядную сумку LiPo
5) ВЫ ДОЛЖНЫ использовать специальное зарядное устройство Li-Poly для зарядки аккумулятора (только зарядные устройства NiMH или NiCd НЕ РАБОТАЮТ!)
6) НЕОБХОДИМО не переразряжать литий-полимерный аккумулятор.
7) ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ И ПОНИМАЙТЕ инструкции перед эксплуатацией этой батареи
Товар был добавлен в наш каталог 21 ноября 2017 г.
Отличный товар, очень быстро зарядил аккумулятор, очень впечатлил! Мне нравится, как он говорит вам, сколько напряжения в вашей батарее! (Я не знаю, является ли это стандартным, но мой старый не говорил)
Только что получил это маленькое зарядное устройство Electron 44AC. Я заряжал несколько разных аккумуляторов и был действительно впечатлен тем, как быстро он заряжал мой новый аккумулятор 4S 500Mah LiPo для моих самолетов. Это балансировочное зарядное устройство переменного тока на 4 ампера заряжает меня достаточно быстро, и я чувствую себя с ним в большей безопасности, чем с мощными зарядными устройствами и отдельными системами балансировки. Мне очень повезло с батареями Eco Power и электроникой!
Я использовал его только для двух аккумуляторов, я новичок в этом, после того, как вернулся примерно в 82-83 годах.
Этот цифровой материал для меня в новинку. Но , он работает так, как рекламируется, так что еще я могу сказать?
В точности как описано и как всегда быстрая доставка! Отличный продукт! Используйте его для аккумуляторов LiPo, LiFe и LiHV, и он отлично работает. Тем не менее, порекомендуйте для этого мультиконнектор squid.
Отличное зарядное устройство за такую цену! Я до сих пор использую его в качестве основного зарядного устройства. Я купил недорогое устройство для проверки ячеек и разрядник для него на Amazon, и эти 3 предмета составляют отличную комбинацию, поскольку все вместе они стоят менее 100 долларов. Настоятельно рекомендую. И заряжает LiFe и LiHV!!
Абсолютный хлам, худший кусок дерьма, который я когда-либо использовал. Использовался один раз для зарядки аккумулятора, работал, использовал его во второй раз с другими аккумуляторами, и ничего, кроме мигания красного / зеленого света …. Нет выхода, просто дурацкие огни. Держитесь подальше от этого барахла и сэкономьте свои деньги.
Я бы хотел. Я не мог поставить ему НОЛЬ из-за того, что 1 звезда была самой низкой.
Посмотреть все отзывы (5)
Зарядное устройство кедр 4а инструкция. Как пользоваться зарядным устройством Кедр? Обзор автомобильных зарядных устройств серии «Кедр»
Использование надежных зарядных устройств — одно из главных условий стабильной и долговременной работы автомобильного аккумулятора. Зарядное устройство Cedar заслужило доверие большого количества пользователей. Простое в эксплуатации и многофункциональное, это недорогое автоматизированное зарядное устройство пользуется популярностью как у опытных водителей, так и у начинающих автомобилистов.
Характеристики зарядного устройства «Кедр-Авто» 4А
— Номинальное напряжение питания, В 220
— Частота сети, Гц 50
— Номинальное напряжение заряжаемой батареи , В 12
— Ток заряда, А (макс.
) 4 А
— Номинальная потребляемая мощность, Вт 85

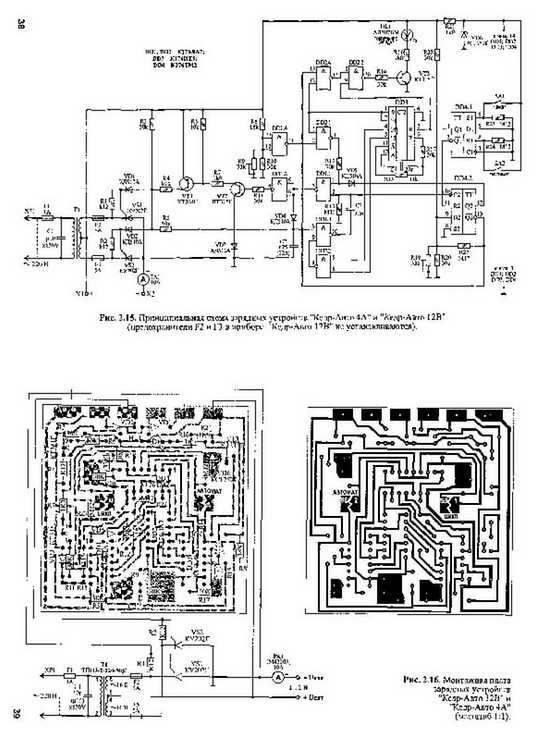

Принципиальная схема АЗУ
Печатная плата и подключение АЗУ
900 03
Если нет возможности купить, можно легко собери сам. Что я и сделал. Транзисторы применены импортные вс556б (pnp) и бц337-40 (npn) вместо кт315 и кт361. На фото плата заводского зарядного устройства и моя самодельная.
заводская плата автоматическое зарядное устройство
9017 9
Самоделка плата в сборе
Собрал сей девайс, проверил — работает отлично, мне нравится это. Это зарядное устройство имеет:
— автоматический режим
— режим десульфатации
— режим постоянной зарядки (до полной емкости)
— защита от неправильного подключения и короткого замыкания.
— в циклическом режиме после 45 секунд зарядки и 15 секунд разрядки.
Полезно будет сделать небольшое улучшение памяти. Полное отключение от сети 220В по окончании заряда, так сказать, «всякому пожарному». Отключение зарядного устройства «Кедр-М» от сети при горящем светодиоде » окончание заряда » можно выполнить на симисторе или реле. Команду на включение/выключение можно снять с коллектора транзистора VT1 добавлением еще одного транзистора, включенного в ключевом режиме, и переключением мощности или тока обмотки реле через светодиод оптрона который управляет симистором.Собрана и проверена схема: vovcanchin .
Обсудить статью СХЕМА АВТОЗАРЯДНОГО УСТРОЙСТВА
Зарядное устройство «Кедр АВТО 4А» предназначено для заряда и восстановления работоспособности кислотно-свинцовых 12-вольтовых аккумуляторов, частично утративших работоспособность в результате сульфатации и окисления электродов, а также их закалки путем проведения циклов заряд-разряд с целью увеличения ресурса, срока службы и срока годности.
Устройство «Кедр АВТО 4А» обеспечивает автоматическое отключение по окончании заряда в режиме «АВТОМАТ». Прибор оснащен стрелочным индикатором (амперметром) и световым индикатором, который: при включении режима «АВТОМАТ» не светится; по окончании заряда в режиме «АВТОМАТ» — мигает; при включении режима «ЦИКЛ» светится равномерно.
Устройство «КЕДР-АВТО» обеспечивает режим ускоренного заряда полностью разряженного (до 10 В) аккумулятора с компромиссным значением начального тока, равным 3 — 4 А. При этом через 1 — 2 часа (в зависимости от степень разрядки аккумулятора и напряжение в сети), значение зарядного тока снижается до значения около 2 А и продолжает снижаться к концу заряда до 1 А и менее. Этот режим исключает значительный нагрев батареи при зарядке и сокращает время зарядки полностью разряженной батареи до 3 — 6 часов.
Перед использованием устройства необходимо изучить правила ухода и эксплуатации аккумуляторов.
| Общие характеристики устройств | |
| Модель | Кедр-Авто 4А |
| Номинальное напряжение питания, В | 220 |
| Частота сети, Гц | 50 |
| Номинальное напряжение аккумуляторной батареи, В | 12 |
Зарядный ток, А (макс. ) |
4А |
| Номинальная потребляемая мощность, Вт | 85 |
| Относительная влажность, не более | 98% при 25°C |
| Атмосферное давление, кПа | с 84 по 106 |
| Размеры | 185x130x90 |
| Оборудование | |
| Продукт | 1 шт. |
| Паспорт | 1 шт. |
| Инструкция | 1 шт. |
| Упаковка | 1 шт. |
| Подходит для аккумуляторов | |
| Тип аккумуляторной батареи | |
| Емкость заряжаемой батареи | 30–75 Ач |
.
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
ВНИМАНИЕ! Перед работой с зарядным устройством «Кедр-авто» необходимо внимательно изучить данную инструкцию по эксплуатации.
Будьте осторожны! Зарядное устройство содержит опасное для жизни напряжение.
Перед заменой предохранителя и ремонтом отключите зарядное устройство от сети.
Не используйте самодельный предохранитель, это может повредить устройство.
Не заряжайте аккумуляторы вблизи печей, радиаторов (на расстоянии менее 1 метра).
Не закрывайте вентиляционные отверстия в корпусе устройства.
Запрещается:
— разбирать корпус устройства и эксплуатировать зарядное устройство со снятой верхней крышкой;
— включить зарядное устройство, если шнур питания поврежден;
— работают в условиях повышенной влажности, а также в агрессивных средах;
— эксплуатировать устройство вблизи открытого огня или других источников теплового излучения;
— эксплуатировать зарядное устройство с закрытыми вентиляционными отверстиями. Процесс зарядки аккумулятора необходимо проводить в хорошо проветриваемом помещении.
Подготовка к работе и наряд на работу
Перед использованием прибора необходимо изучить правила ухода и эксплуатации аккумуляторов.
Откройте крышку на задней стороне зарядного устройства и отсоедините шнуры. Установите тумблер включения автоматики в положение «ЗАРЯД».
Тумблер режима заряда «НЕПРЕРЫВНЫЙ-ЦИКЛИЧЕСКИЙ» позволяет выбирать режимы заряда аккумулятора.
При необходимости зарядить аккумулятор перевести тумблер режима заряда в положение «НЕПРЕРЫВНЫЙ».
При необходимости формовки или десульфатации пластин, при снижении емкости аккумулятора, перевести переключатель режима заряда в положение «ЦИКЛИЧЕСКИЙ». Подключить нагрузку к клеммам аккумулятора (лампочка 12В 6 Вт).
Подключить, соблюдая полярность, шнур с зажимами к аккумулятору.
Электронная защита прибора «Кедр-М» от короткого замыкания и неправильного подключения полярности устроена таким образом, что зарядный ток появляется на выходе только при подключении к источнику напряжения (аккумуляторной батареи) напряжением не менее 10В. выходные клеммы.
Лампа, подключенная к клеммам зарядного устройства, не загорится, так как не является источником напряжения.
Работа в режиме зарядки аккумулятора.
Переключение между режимами работы устройства «ПРЕРЫВНЫЙ-ЦИКЛИЧЕСКИЙ» и «ЗАРЯД-ПОДРЯД» может производиться в процессе заряда аккумулятора без отключения его от сети.
Подсоедините вилку шнура питания 220 В, и начнется процесс зарядки аккумулятора, о чем свидетельствуют показания амперметра.
Ток заряда полностью разряженного аккумулятора в начале заряда может быть 4 А и более, затем в процессе заряда ток будет уменьшаться.
При достижении заряда аккумулятора зарядное устройство автоматически отключается, о чем свидетельствует свечение светодиода «КОНЕЦ ЗАРЯДА»
Переведите тумблер включения автоматики в режим «ПОДРЯД» и продолжайте зарядку аккумулятора. Аккумулятор считается полностью заряженным, если плотность электролита не меняется в процессе зарядки в течение двух часов.
В режиме циклической зарядки через каждые 45 секунд зарядки аккумулятор разряжается в течение 15 секунд через подключенную к аккумулятору нагрузку (лампочку).
В положении «ЦИКЛИЧЕСКИЙ» или «ПОДРЯД» автоматика выключена.
Возможные неисправности и способы их устранения
Несмотря на то, что зарядное устройство простое и надежное в эксплуатации, на практике бывают случаи, когда потребители из-за неправильной эксплуатации не могут получить требуемый зарядный ток и ошибочно считают это неисправностью. неисправность зарядного устройства. Эти ошибки сведены в таблицу.
| Наименование неисправностей, внешнее проявление и дополнительные признаки | Возможная причина | Метод устранения | Примечание |
| 1. При подключении ЗУ к аккумулятору нет индикации зарядного тока | 1. Перегорел предохранитель. 2. Плохой контакт между выходными клеммами «+» и «-» и клеммами аккумулятора. 3. Перепутана полярность при подключении ЗУ к выводам АБ. 4. Выходные клеммы «+» и «-» замкнуты вместе. 5. Короткое замыкание в аккумуляторе или он чрезмерно разряжен (напряжение на нем менее 4 В) | 1. Замените предохранитель. 2. Проверьте состояние клемм. При необходимости очистите их. 3. Проверить правильность подключения устройства АБ. 4. Откройте зажимы. пять*. Проверьте устройство и батарею. |
* В случае других неисправностей ЗУ подлежит ремонту. |
| 2. При подключении зарядного устройства к аккумулятору стрелка амперметра показывает более 5 А. | 1. Неисправен аккумулятор (короткое замыкание одной ячейки). 2. Напряжение в сети значительно выше нормы. | 1. Выключите устройство, устраните неполадки с аккумулятором или сетью. | * При хорошей памяти неисправность надо искать в заряжаемом аккумуляторе |
| 3. Зарядное устройство выключилось, но аккумулятор значительно недозаряжен. | 1. Неисправность АБ (сульфатация пластин, неправильная плотность, загрязнение и т.п.) | 1. Провести заряд в режиме «Циклический», «Подзарядка». | Проверьте зарядное устройство с заведомо исправным аккумулятором. |
Современные умы и новейшие технологии предоставляют потребителям огромный спектр устройств, облегчающих жизнь пользователей. Разнообразие технических помощников постоянно растет. Растет и периферия, направленная на комфортное времяпрепровождение. Растет потребность во все большем количестве аккумуляторных устройств, которые делают использование электроприборов более универсальным.
Как пользоваться зарядным устройством «Кедр»? Тип зарядного оборудования продуман до мелочей, что облегчает его использование за счет универсальности. «Кедр» предназначен для зарядки 12-вольтовых свинцово-кислотных аккумуляторов. Время, необходимое для зарядки, полностью зависит от того, насколько разряжена батарея. Для десульфатации (восстановления батареи) предусмотрен режим Cycle.
Рабочая мощность этого устройства от 14 до 190 Ач. Простота использования продлевает срок службы батареи. Принцип в том, что встроенная доска абсолютно автоматически ищет рациональный вариант.
А силовые провода практически сведены на нет. Бесшумная работа зарядного устройства «Кедр», компактные габариты устройства, малый вес и отсутствие газа и искрения положительно сказываются на впечатлении от его работы.
Ряд функций, направленных на разъяснение пользователю зарядного устройства «Кедр». Благодаря уникальным разработкам российских ученых зарядное устройство «Кедр» имеет немало перечисленных способностей. Особенность зарядного устройства позволяет добиться максимальной производительности и наименьшего отклонения силы тока, напряжения в устройстве.
Если в случае с зарядным устройством вдруг погаснет свет, а падение напряжения не превысит 100 вольт, то зарядка продолжится благодаря запоминающему устройству устройства. Весь процесс зарядного устройства находится под контролем микропроцесса. После окончания режима зарядки зарядное устройство автоматически переходит в режим подзарядки.
Для использования данного устройства необходимо подключить зажимы используемого зарядного устройства к клеммам аккумулятора, требующего зарядки, при этом строго соблюдая полярность.
При несоблюдении полярности индикаторы мигать не будут. При последующем подключении вилки сетевого шнура напрямую к сети с напряжением примерно 220 В должен загореться индикатор «Автомат».
Начало процесса зарядки осуществляется при отклонении стрелки индикатора тока от деления тока заряда более чем на 4 А. При подключении устройства к сети происходит автоматическая зарядка аккумулятора. Когда зарядка будет завершена, устройство в режиме «Автоматический» перейдет в режим, использующий подзарядку небольшим током. При этом индикатор «Автоматика» перестает мигать. Для того чтобы провести дисульфатацию (восстановление батареи) используйте режим «Цикл».
При работе в этом режиме необходимо подключить к клеммам аккумулятора нагрузку с током потребления около 0,5 — 1 А, например, можно использовать автомобильную лампочку, мощность которой составляет около 6 — 12 В. V. При нажатии кнопки «Цикл» в течение 45 секунд происходит заряд батареи, при этом стрелка индикатора будет колебаться в пределах 4 А.
После окончания цикла зарядки батарея разряжается в течение 15 секунд.
Зарядное устройство Кедр-Авто 4А: реферат. Зарядное устройство для автомобильных аккумуляторов
Каждый автовладелец должен иметь в своем арсенале зарядное устройство для автомобильного аккумулятора. Эксплуатация автомобиля без этого устройства может быть существенно затруднена. Более полезное автозарядное устройство может быть в зимнее время года, когда аккумулятор приходится заряжать гораздо чаще. При полной разрядке аккумулятора придется «зажигать» автомобиль, что не всегда удобно, а в некоторых случаях может потребовать дополнительных затрат из-за обращения на 100. Гораздо проще зарядить аккумулятор дома . Одной из самых востребованных марок автомобильных зарядных устройств является «Кедр» — устройства этой марки покупают многие автовладельцы.
Модельный ряд зарядных устройств: Кедр-М
Зарядка «Кедр-Авто» предназначена для подзарядки автомобильных аккумуляторов. Такое оборудование используется в основном для восстановления работоспособности аккумуляторов, утративших ее из-за реакций сульфатации и окисления электродов.
Кроме того, увеличить срок службы можно и с помощью зарядного устройства «Кедр-Авто Мини», средства тренировки цикла заряд-разряд.
Характеристики устройства
- Автоматическое прекращение зарядки аккумулятора.
- Повторяющийся зарядно-разрядный режим работы, действие которого направлено на восстановление емкости аккумулятора в результате реакции сульфатации пластин.
- Система защиты от малых замыканий и неправильно подключенных зажимов.
- Предусмотренный режим подзарядки позволяет набрать полную емкость аккумулятора.
Подготовка к работе
На обратной стороне зарядного устройства есть специальный отсек, в котором спрятаны шнуры с зажимами и сетевой кабель.
Напряжение зарядного устройства Кедр-Авто 4А может нанести вред здоровью человека или стать предпосылкой для смертельной концовки. Перед восстановительно-ремонтными работами и заменой предохранителя прибор необходимо выключить. Категорически запрещается устанавливать самодельные предохранители и перекрывать вентиляционные отверстия корпуса.
Кроме того, не заряжайте аккумулятор вблизи нагревательных приборов.
Перед работой шнуры с клеммами вынимаются из заднего отсека прибора. 1-й рычажок устройства переключается в режим заряда, 2-й — в режим повторный или непрерывный.
Как пользоваться «Кедр-Авто 4А»?
Непрерывный режим используется в этом случае, если требуется реальная зарядка аккумулятора.
Повторяющийся режим используется при формовке или десульфатации электродов. В этом режиме к клеммам подключается лампочка мощностью 6 ватт на 12 вольт.
Затем клеммы подключаются к клеммам тока с соблюдением полярности.
Похожие статьи
кедр авто 10А имеет 3 режима зарядки аккумулятора.
Отзыв: Кедр авто 10А — Автоматическое зарядное устройство
устройство .
ВНИМАНИЕ! Используя это устройство, НЕ запускайте двигатель автомобиля!
Зарядное устройство «Кедр-Авто» 12В имеет следующие технические характеристики:
- Номинальное напряжение заряжаемых с помощью устройства аккумуляторных батарей — 12 В.
- Напряжение питания — 220 В.
- Максимальная потребляемая мощность — 85 А.
- Сила тока — до 4 А.
Зарядное устройство «Кедр-Авто 10»
Данная модель является усовершенствованной версией предыдущего ЗУ — «Кедр-Авто 4А», которое было создано в 2008 году. Устройство используется для зарядки аккумулятора номиналом 12 вольт.
Отличительные особенности «Кедр-Авто 10»
- Усовершенствованная система защиты от коротких замыканий, перегрузок и неправильного подключения клемм.
- Использование только качественных и современных комплектующих.
- Предпусковой режим, при котором аккумулятор заряжается током 10 ампер. После этого происходит автоматический переход. зарядное устройство в режиме зарядки аккумулятора током 4 ампера.
- Основной этап зарядки заменен режимом подзарядки током 0,5 ампер. Этот режим позволяет избежать перезарядки и восстановить полный заряд аккумулятора.
- Десульфатацию аккумулятора можно проводить в цикле.
- Номинальный ток в режиме автоматической зарядки 4А.
- легкий вес зарядное устройство — всего 600 грамм.
- Гарантия производителя — 1 год.
- При соблюдении инструкции к зарядным устройствам Кедр-Авто 4А и Кедр-Авто 10 срок службы 5 лет.
Основные характеристики «Кедр-Авто 10»
- Относительно небольшие габариты – 185 х 130 х 90 миллиметров.
- Предпусковой режим, сила тока в котором составляет 10 ампер.
- Номинальный ток — 4 ампера.
- Потребляемая мощность устройства 250 Вт.
- Зарядное устройство позволяет заряжать аккумуляторы с максимальным номиналом 12 вольт.
- Зарядное устройство работает от стандартной сети 220 В.
Время зарядки аккумулятора зависит от его емкости и степени разрядки. Микропроцессор, встроенный в память, управляет зарядкой и предпусковым режимом. Включение всех режимов и активация устройства осуществляются после перевода устройства в автоматический режим.
Сначала подается повышенный зарядный ток, после чего его сила снижается до номинального значения, что позволяет значительно ускорить процесс заряда аккумулятора.
Процесс эксплуатации «
Кедр -Авто 4А»
В инструкции к зарядному устройству Кедр-Авто 4А подробно описан процесс использования устройства и зарядка аккумулятора. Отключить зарядное устройство невозможно, так как система защиты предохраняет его от повреждений даже в том случае, если клеммы изначально были подключены неправильно.
Автоматический режим
Аналогичные статьи
Восстановление полного заряда аккумулятора осуществляется следующим образом:
- Клеммы зарядного устройства подключены с соблюдением полярности.
- Включен режим зарядки «Автоматический».
- Вилка подключается к сети 220 В.
- Процесс зарядки будет прерван устройством автоматически после достижения максимального уровня заряда, о чем уведомит мигание индикатора.
Циклический режим
В цикле аккумулятор заряжается до полной емкости следующим образом:
- К клеммам аккумулятора подключается автомобильная лампочка номиналом 12 вольт. Желательно подбирать лампочку, мощность которой составляет 6 Вт.
- Клеммы подключены с соблюдением полярности.
- Соответствующая кнопка запускает режим «Цикл». В этом режиме на постоянной основе горит индикатор заряда.
- Зарядное устройство подключено к сети. Этот режим не предполагает автоматического отключения, соответственно цикл разряда и заряда может повторяться бесконечно. По этой причине пользователь должен самостоятельно контролировать зарядку аккумулятора .
Перед непосредственным процессом зарядки аккумулятора из банок выкручиваются пробки. Клеммы после окончания зарядки или восстановления отсоединяются только после отключения зарядного устройства от сети 220 В.
ЗУ Кедр: отзывы пользователей
Большинство отзывов о зарядных устройствах Кедр положительные.
Самая популярная модель аппарата – «Кедр-Авто 4А». Несколько реже можно встретить отзывы о модели «Кедр-Авто 10».
К достоинствам ЗУ автомобилисты относят простоту и удобство в эксплуатации, невысокую цену на «Кедр-Авто» (около 1500-2500 рублей) и длительный срок службы. Пользователи часто отмечают, что зарядное устройство устройства способно прослужить десять и более лет без нареканий. Для многих пользователей одним из главных преимуществ является циклирование, поскольку оно позволяет десульфатировать и оживить старые аккумуляторы. Автолюбители часто отмечают, что с помощью этого режима можно было восстановить работоспособность аккумуляторов, которые долгое время были полностью разряжены. Конечно, полностью восстановить емкость аккумулятора невозможно, но добиться положительного эффекта можно.
Однако вы можете столкнуться и с негативными отзывами. Некоторые владельцы зарядных устройств «Кедр-Авто» отмечают, что в автоматическом режиме аккумулятор не заряжается.
Если емкость аккумулятора превышает 60 Ач, то заряжать его нужно очень долго из-за ограничения в 4 ампера. Те же аккумуляторные батареи , емкость которых превышает 70 Ач, заряжаются не полностью. Пользователи также отметили, что зарядные устройства «Кедр-Авто» не заряжают те аккумуляторы, заряд которых упал ниже 10 вольт.
Несмотря на все негативные отзывы и недостатки, зарядные устройства «Кедр-Авто» одни из лучших и популярных на автомобильном рынке. Устройства позволяют быстро заряжать аккумуляторные батареи , отличаются длительным сроком службы и широкими функциональными возможностями и значительно опережают своих конкурентов от других брендов.
Срок службы аккумуляторной батареи — источника жизни автомобиля — от 5 до 7 лет. Все зависит от условий эксплуатации. Однако можно увеличить срок службы аккумулятора, если периодически его подзаряжать и проводить специальные тренировки. Для этих целей было разработано зарядное устройство «Кедр» — одно из лучших на всем автомобильном рынке России.
Работа любой аккумуляторной батареи основана на анодно-катодных реакциях, происходящих между свинцовыми элементами и раствором серной кислоты. В результате восстановления двуокиси свинца на катоде мы получаем электричество. Однако со временем течение реакций ослабевает. Именно тогда необходимо подключить «выпрямители», восстанавливающие исходные элементы.
Серия зарядных устройств «Кедр»
Основное назначение серии бытовых устройств «Кедр» — зарядка аккумуляторной батареи и восстановление ее работоспособности, утраченной из-за образования сульфатов свинца и окисления электродов. Кроме того, зарядное устройство «Кедр» можно использовать для «обучения» аккумулятора с целью повышения его технических характеристик и продления срока службы.
Внешне устройства серии представляют собой черный пластиковый параллелепипед довольно большой массы. Панель управления расположена на лицевой стороне. Устройство имеет кабель для подключения к сети переменного тока, два зажима, которые подключаются непосредственно к клеммам аккумулятора.
Настройка устройства на подзарядку происходит автоматически.
В серию устройств входят предпусковые устройства, которые используются для запуска двигателя автомобиля с сильно разряженной аккумуляторной батареей («Кедр-мини»). Также в ассортименте есть универсальные агрегаты, выполняющие обе функции (зарядное устройство «Кедр-авто-10»).
Панель управления
Перед запуском устройства необходимо ознакомиться с правилами его эксплуатации. Пренебрежение этим простым правилом может привести к поражению электрическим током или даже смерти.
Самое главное изучить панель управления устройства перед подключением его к аккумулятору. В подавляющем большинстве случаев в него входят:
- Переключатель управления автоматическими режимами «Заряд/Подзарядка».
- Держатель предохранителя, иначе говоря, разъем предохранителя.
- Тумблер автоматических режимов «Непрерывный/Циклический».
- Амперметр и индикатор полного заряда батареи в виде светодиода.
В задней стенке устройства есть небольшой отсек, в котором находятся шнуры, необходимые для подключения зарядного устройства «Кедр» к сети и аккумулятора.
Отличия устройств от других зарядных устройств
Семейство устройств «Кедр» полюбилось отечественным автолюбителям за простоту использования.
Прибор заряжает или восстанавливает аккумулятор благодаря автоматическим функциям, встроенным в его плату управления:
- Циклическая работа — обеспечивает частичное восстановление окислительно-восстановительных способностей электродов при сульфатации элементов.
- Подзарядка аккумулятора — доводит постоянный заряд до полной емкости.
- Режим отключения батареи после полной зарядки.
Также устройство оснащено автоматической защитой от короткого замыкания в результате случайного касания выходных клемм или неправильного подключения аккумулятора. При срабатывании система защиты просто перестает подавать электрический ток, тем самым защищая как само зарядное устройство «Кедр», так и аккумулятор.
Перед зарядкой
Прежде чем приступить к зарядке, необходимо убедиться, что аккумулятор нуждается в подзарядке и что он работает. Для этого измерьте напряжение на клеммах. Зимой максимально допустимый уровень сброса составляет не более 25 % от номинального значения, а летом — не более 50 %. Если показания вольтметра ниже, то аккумулятор необходимо зарядить.
Стандартные автомобильные аккумуляторы имеют номинальное напряжение 12 вольт. Только в этом случае «Кедр» — зарядное устройство (инструкция ниже) — сможет зарядить аккумулятор. Также прочтите техпаспорт аккумулятора, чтобы убедиться, что это действительно так. Помните, что для зарядки напряжение в зарядном устройстве должно быть выше, чем напряжение аккумулятора. В противном случае ничего не получится.
Руководство пользователя
В инструкции сказано, что для зарядки аккумулятора необходимо сделать следующее:
- Вынуть шнуры из полости на задней стенке, аккуратно растянуть их на полу, убедиться, что зажимы не не трогать.
- Подключите устройство к источнику переменного тока 220 Вольт.
- Переведите тумблеры в положения «Зарядка» и «Непрерывно».
- Соблюдая полярность, подсоедините зажимы к клеммам аккумулятора.
После этого аккумулятор начнет заряжаться. Как только электрическая мощность полностью восстановится, зарядное устройство «Кедр» уведомит вас об этом красным индикатором «Зарядка завершена». После этого аккумулятор готов к работе.
Восстановление
Снижение емкости аккумулятора происходит в результате частичной сульфатации пластин — образования сульфатов на электродах. В этом случае можно повысить КПД и увеличить долговечность батареи. Для этого вам нужно:
- Подсоедините зажимы устройства к клеммам.
- Переведите тумблер в положение «Циклический».
- Подсоедините лампочку на 12 В или 6 В к аккумулятору.
Восстановление происходит по следующей схеме: зарядное устройство «Кедр» заряжает аккумулятор в течение 45 секунд, после чего отключается, и в работу вступает лампа, которая разряжает аккумулятор в течение 15 секунд.
Добавить комментарий
