Замена втягивающего реле стартера ваз 2110: Замена втягивающего реле стартера на ВАЗ-2110: фото и видео

Где находится реле стартера на ВАЗ 2110: замена втягивающего своими руками

Содержание:

1. Как оно работает
2. Проверка
3. Демонтаж
4. Характерные поломки
5. Замена

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Ответ очень простой — нигде. Дело в том, что большая часть отечественных «десяток» не содержит в своей конструкции данного элемента. В наличии есть втягивающее реле, расположенное в структуре самого стартера, под его контактами. И чтобы добраться до него, вам сначала придется демонтировать пусковое устройство.

Как оно работает

Конструкция стартера «десятки» такова, что внутри него находится втягивающее реле, которое отвечает за вращение шестеренок привода. Когда шестерни цепляются за зубья маховика коленчатого вала, происходит запуск. Потому если втягивающее не работает, то и запустить мотор вам не удастся.

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

1. Добираемся до самого стартера.
2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Замена и установка нового втягивающего реле проблем не составит, поскольку процедура выполняется в обратной последовательности разборки.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

 Загрузка …

Share this article:

---

Устройство втягивающего реле стартера ВАЗ 2110

Ремонт втягивающее реле ваз 2110.

Осуществить проверку идущей к реле проводки на наличие обрыва.

Бортжурнал Лада 2105 evil 5. Всем привет!вышло из строя втягивающее реле на…

втягивающего реле стартера ВАЗ 2110, 2111, 2112.

стартер щелкает но не крутит ваз 2109 видео.

Ремонт втягивающего реле стартера ваз 2109.

Ваз 2110 стартер втягивающее устройство.

При повороте ключа зажигания в положение запуска сначала срабатывает втягив…

17. Втягивающая обмотка реле.

Схема устройства втягивающего агрегата в разрезе.

Реле втягивающее стартера ВАЗ-2110 DINAMO.

Реле с подвижной вилкой механизма запуска связано сердечником.

Втягивающее реле ВАЗ 2101-2107 /2121 (PC-2101 стар.обр.

втягивающее реле.

Re: Решено: Поворачиваешь ключ, лампочки пригасают, но стартер не крутит.

Втягивающее реле стартера ВАЗ 2108-09 СТАРТ ВОЛЬТ ан.

Втягивающее реле QDK2110.

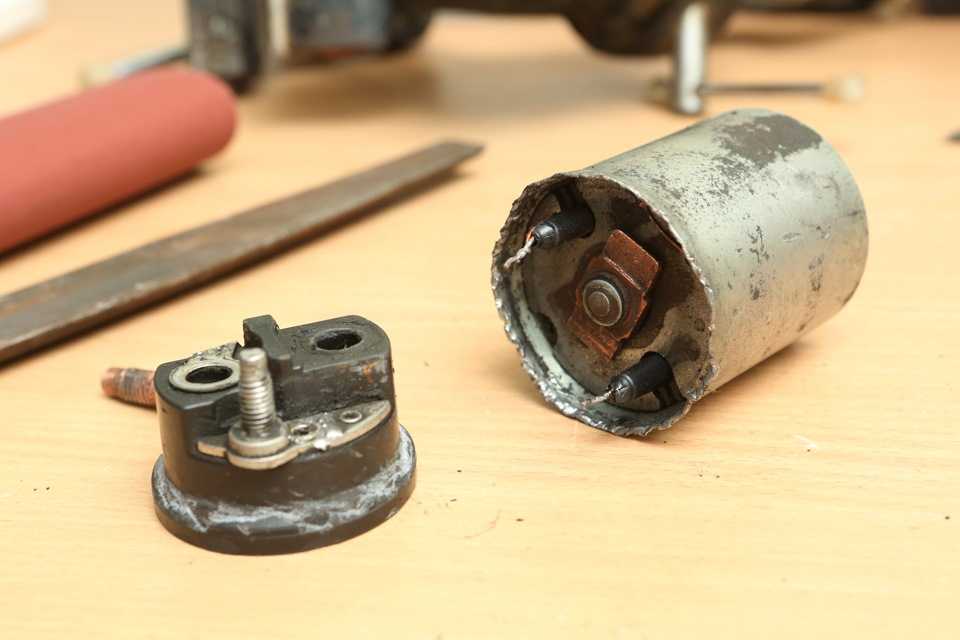

Снятие и ремонт реле.

Распространенные поломки втягивающего реле.

Как видим все части стартера испытывают огромное напряжение.

starter.JPG — Размер 69,55К. starter.JPG.

1. втягивающее реле стартера.

Втягивающее реле стартера ваз 2110 фото.

Устройство и работа стартера.

При необходимости заказать втягивающее реле стартера ВАЗ, цена которого явл…

Как заменить реле стартера

Как заменить реле стартера | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость замены автомобильного реле стартера

Место обслуживания

$152,69 — $231,18

Диапазон цен для всех автомобилей

Реле стартера, широко известное как соленоид стартера, представляет собой часть автомобиля, которая подает большой электрический ток на стартер. двигатель, в свете небольшого управляющего тока, который, в свою очередь, приводит двигатель в движение. Его мощность неотличима от мощности транзистора, за исключением того, что он использует электромагнитный соленоид вместо полупроводника для воспроизведения обмена. Во многих автомобилях соленоид дополнительно соединяется с шестерней стартера с зубчатым венцом двигателя.

Все пусковые реле представляют собой простые электромагниты, состоящие из катушки и подпружиненного железного якоря. Когда ток проходит через катушку реле, якорь перемещается, увеличивая поток. При отключении тока якорь сжимается.

В реле стартера при повороте ключа в зажигании автомобиля движением якоря замыкается пара тяжелых контактов, служащих перемычкой между аккумулятором и стартером. Чтобы реле стартера функционировало должным образом, оно должно получать достаточное питание от аккумуляторной батареи. Недостаточно заряженные батареи, корродированные соединения и поврежденные кабели батареи могут помешать реле стартера получить достаточную мощность для правильной работы.

Когда это происходит, обычно слышен щелчок при повороте ключа зажигания. Поскольку оно содержит движущиеся части, само реле стартера также может со временем выйти из строя. Если это не удается, зажигание не издает звуков при повороте ключа зажигания.

Существует два типа реле стартера: внутренние реле стартера и внешние реле стартера. Внутренние реле стартера встроены в стартер. Реле представляет собой выключатель, установленный снаружи корпуса стартера в собственном корпусе. В большинстве случаев, когда стартер выходит из строя, обычно выходит из строя реле стартера, а не якорь или шестерня.

Внешние реле стартера отделены от стартера. Обычно они устанавливаются над крылом или на брандмауэре автомобиля. Этот тип реле стартера получает питание непосредственно от аккумулятора и работает с ключом из положения запуска. Внешнее реле стартера работает так же, как и внутреннее реле стартера; однако к цепям приложено большее сопротивление. От внешнего реле стартера к стартеру идут провода, которые могут создавать дополнительный нагрев при неправильном размере провода.

Кроме того, внешние реле стартера, как правило, имеют легкий доступ, чтобы кто-то мог подключить плавкую вставку к стереоусилителю. Обычно это нормально; однако, когда усилитель активен и двигатель стартера становится активным, реле может выделять слишком много тепла, разрушая точки контакта внутри и делая реле стартера неэффективным.

Симптомы неисправного реле стартера включают проблемы с запуском автомобиля, стартер остается включенным после запуска двигателя и щелкающий звук, исходящий от стартера. Иногда реле стартера остается включенным, в результате чего шестерня стартера остается в зацеплении с зубчатым венцом двигателя, даже когда двигатель вращается сам по себе. Кроме того, корродированные контакты могут оказывать высокое сопротивление на реле, препятствуя хорошему соединению реле.

Световые коды двигателя, относящиеся к реле стартера на автомобилях с компьютерным управлением:

P0615, P0616

Часть 1 из 4: Проверка состояния реле стартера

Необходимые материалы

• Выпечка сода
• Вода

Шаг 1: Попытка запустить двигатель . Для этого вставьте ключ в замок зажигания и поверните его в положение запуска.

Существует 3 различных звука, которые могут издаваться при выходе из строя реле стартера: щелчок реле стартера, а не срабатывание стартера, громкий скрежет шестерни стартера, остающейся включенной, и звук медленного запуска двигателя

Один из звуков может быть слышен при выходе из строя реле стартера. Можно услышать все три звука, когда реле стартера расплавило контакты внутри.

Если оплавились контакты внутри реле стартера, то при попытке запуска двигателя можно услышать щелчок. Когда вы пытаетесь снова запустить двигатель, двигатель может медленно прокручиваться при запуске. Оплавленные контакты могут удерживать шестерню стартера в контакте с зубчатым венцом после запуска.

Шаг 2: Снимите крышку панели предохранителей, если она есть . Найдите предохранитель цепи реле стартера и убедитесь, что он в хорошем состоянии.

Если предохранитель перегорел, замените его, но не пытайтесь завести автомобиль, не проверив состояние пусковых цепей.

Шаг 3: Осмотрите аккумулятор и проверьте клеммы . Плохое соединение аккумуляторной батареи вызывает симптомы неисправности реле стартера.

• Примечание : Если штыри батареи подверглись коррозии, очистите их перед продолжением тестирования. Вы можете использовать пищевую соду и воду, смешанные, чтобы очистить аккумулятор от коррозии. Кроме того, вам нужно будет использовать щетку для чистки терминалов, чтобы счистить твердую коррозию. Если вы это сделаете, наденьте защитные очки.

Шаг 4: Проверьте клеммы и кабельные соединения с реле стартера и массой корпуса стартера . Незакрепленный конец клеммы указывает на разрыв соединения внутри реле стартера.

Ослабленные кабели вызывают проблемы с пусковой цепью и приводят к невозможности запуска.

Шаг 5: Проверьте перемычку на внутреннем реле стартера . Убедитесь, что он не сгорел, и убедитесь, что маленький провод от замка зажигания не ослаблен.

Часть 2 из 4: Проверка аккумуляторной батареи и цепи реле стартера

Необходимые материалы

• Тестер нагрузки аккумуляторной батареи
• ДВОМ (цифровой вольтомметр)
• Защитные очки
• Sun Vat-40 / Ferret-40 (дополнительно)
• Перемычка стартера

Шаг 1: Наденьте защитные очки . Не работайте с батареей или рядом с ней без средств защиты глаз.

Шаг 2: Подсоедините Sun Vat-40 или Ferret-40 к аккумулятору . Поверните ручку и зарядите аккумулятор до 12,6 вольт.

Аккумулятор должен держать заряд выше 9,6 вольт.

Шаг 3. Повторно выполните тест батареи с помощью Sun Vat-40 или Ferret-40 . Поверните ручку и зарядите аккумулятор до 12,6 вольт.

Аккумулятор должен держать заряд выше 9,6 вольт.

Если напряжение на аккумуляторе ниже 12,45 В перед нагрузкой, вам необходимо зарядить аккумулятор до полного заряда. Полный заряд составляет 12,65 вольт, а 75-процентный заряд — 12,45 вольт.

• Предупреждение : Не проверяйте аккумулятор более 10 секунд, иначе аккумулятор может выйти из строя или протечет кислота. Выдерживайте 30 секунд между тестами, чтобы батарея остыла.

• Примечание : Если у вас нет Sun Vat-40 или Ferret-40, вы можете использовать любой тестер нагрузки батареи.

Шаг 4: Подключить индуктивный датчик . Подсоедините индуктивный датчик (провод усилителя) от Sun Vat-40 или Ferret-40 к кабелю реле стартера.

Это кабель от аккумулятора к реле стартера.

Шаг 5: Попытка завести автомобиль . Повернув Sun Vat-40 или Ferret-40 к себе, поверните ключ в положение запуска и попытайтесь завести автомобиль.

Отслеживание падения напряжения и увеличения силы тока. Запишите показания, чтобы сопоставить их с заводскими настройками. Вы можете использовать перемычку стартера для обхода замка зажигания, чтобы убедиться, что замок зажигания находится в хорошем состоянии.

• Примечание : Если у вас нет Sun Vat-40 или Ferret-40, вы можете использовать цифровой вольтомметр DVOM с индуктивным датчиком (усилитель), чтобы проверить силу тока только на кабеле от аккумулятора до реле стартера. Вы не сможете проверить падение напряжения во время этого теста с помощью DVOM.

Часть 3 из 4: Замена реле стартера

Необходимые материалы

• Торцевые ключи в штучной упаковке
• Крипер
• Одноразовая зубная щетка
• ДВОМ (цифровой вольтомметр)
• Домкрат напольный
• Подставки для домкрата
• 9-вольтовый аккумулятор
• Трещотка с метрическими и стандартными головками
• Защитные очки
• Контровочная проволока
• Перемычка стартера
• Щетка для чистки клемм
• Противооткатные колодки

Шаг 1. Припаркуйте автомобиль на ровной твердой поверхности . Убедитесь, что передача
в парке (для автомата) или на 1-й передаче (для механики).

Шаг 2: Установите противооткатные упоры вокруг оставшихся на земле шин . В этом случае противооткатные колодки охватывают передние колеса, поскольку задняя часть автомобиля будет приподнята.

Включите стояночный тормоз, чтобы заблокировать задние колеса.

Шаг 3. Установите в прикуриватель 9-вольтовый аккумулятор для экономии энергии . Это поддерживает ваш компьютер в рабочем состоянии, а ваши настройки — актуальными в автомобиле.

Если у вас нет 9-вольтового энергосберегающего устройства, ничего страшного.

Шаг 4: Отсоедините аккумулятор . Откройте капот автомобиля, если он еще не открыт, чтобы отключить
батарея.

Отсоедините кабель массы от отрицательного полюса аккумулятора, отключив питание переключателей стеклоподъемников.

Шаг 5: Поднимите автомобиль . С помощью домкрата поднимите автомобиль в указанных точках, пока колеса полностью не оторвутся от земли.

Шаг 6: Установите домкраты . Стойки домкрата должны располагаться под точками установки домкрата.

Опустите автомобиль на домкраты. В большинстве современных автомобилей точки крепления домкратных стоек находятся на сварном шве прямо под дверями вдоль днища автомобиля.

На внешнем реле стартера:

Шаг 7: Снимите крепежный винт и кабель от реле к стартеру . Обязательно пометьте кабель.

Шаг 8: Снимите крепежный винт и кабель от реле к аккумулятору . Обязательно пометьте кабель.

Шаг 9: Снимите крепежный винт и провод от реле к замку зажигания . Не забудьте пометить провод.

Шаг 10: Открутите крепежные болты, которыми реле крепится к крылу или брандмауэру . Снимите реле с кронштейна, если он есть.

На внутреннем реле стартера:

Шаг 11: Возьмитесь за ходовую часть и залезьте под автомобиль . Найдите стартер к двигателю.

Шаг 12: Отсоедините кабель от реле к аккумулятору . Обязательно пометьте кабель.

Шаг 13: Отсоедините кабель от корпуса стартера к блоку цилиндров . Обязательно пометьте кабель.

• Примечание : Не ориентируйтесь по цвету, так как большинство проводов к стартеру черного цвета и могут иметь одинаковую длину.

Шаг 14: Отсоедините небольшой провод от реле к замку зажигания . Не забудьте пометить провод.

Шаг 15: Снимите болты крепления стартера . Головки некоторых болтов обмотаны страховочной проволокой.

Перед снятием болтов необходимо отрезать контровочную проволоку бокорезами.

• Примечание : При снятии стартера будьте готовы к двигателю. Некоторые стартеры могут весить до 120 фунтов в зависимости от типа транспортного средства, с которым вы работаете.

Шаг 16: Снимите стартер с двигателя . Возьмите стартер и положите его на скамейку.

Шаг 17: Отверните крепежные винты реле на стартере . Скинуть реле.

Проверьте состояние контактов реле. Если контакты в порядке, вы можете очистить их безворсовой тканью. Если контакты повреждены, необходимо заменить стартер в сборе.

На внешнее реле стартера:

Шаг 18: Установите реле в кронштейн . Установите монтажные болты, чтобы прикрепить реле к крылу или брандмауэру.

Шаг 19: Установите винт крепления провода от реле к замку зажигания .

Шаг 20: Установите кабель и крепежный винт от реле к аккумулятору .

Шаг 21: Установите кабель и крепежный винт от реле к стартеру .

На внутреннем реле стартера:

Шаг 22: Установите новое реле на корпус стартера . Установите крепежные винты и прикрепите новое реле стартера к стартеру.

Шаг 23: Протрите стартер и зайдите с ним под автомобиль . Установите стартер на блок цилиндров.

Шаг 24: Установите крепежный болт, чтобы закрепить стартер . Удерживая стартер, другой рукой установите крепежный болт, чтобы прикрепить стартер к двигателю.

После того, как крепежный болт ввернут, вы можете отпустить стартер, и он должен оставаться на месте.

Шаг 25: Установите оставшийся набор крепежных болтов . Таким образом, стартер полностью крепится к блоку цилиндров.

• Примечание : Если при снятии стартера выпали какие-либо прокладки, вставьте их обратно. Не оставляйте их снаружи. Также, если вам пришлось снять контровочную проволоку с головок болтов, обязательно установите новую контровочную проволоку. Не оставляйте контровочную проволоку, так как болты стартера могут ослабнуть и выпасть.

Шаг 26: Установите кабель от блока цилиндров к корпусу стартера .

Шаг 27: Установите кабель от аккумулятора к релейному посту .

Шаг 28: Подсоедините небольшой провод от замка зажигания к реле .

Шаг 29: Снова подключите кабель заземления к отрицательному выводу аккумулятора . Выньте девятивольтовый предохранитель из прикуривателя.

Шаг 30: Затяните зажим аккумулятора . Убедитесь, что соединение хорошее.

Если у вас не было девятивольтового энергосберегающего устройства, вам придется сбросить все настройки вашего автомобиля, такие как радио, сиденья с электроприводом и зеркала с электроприводом.

Шаг 31: Поднимите автомобиль . С помощью домкрата поднимите автомобиль в указанных точках, пока колеса полностью не оторвутся от земли.

Шаг 32: Снимите опоры домкрата .

Шаг 33: Опустите автомобиль так, чтобы все четыре колеса находились на земле . Вытащите домкрат и отложите его в сторону.

Шаг 34: Снимите противооткатные колодки .

Часть 4 из 4: Пробная поездка на автомобиле

Шаг 1: Вставьте ключ в замок зажигания и поверните его в положение запуска . Двигатель должен нормально запуститься.

Шаг 2: Объезжайте на автомобиле блок . Во время тест-драйва обязательно проверьте датчики на наличие индикаторов аккумулятора или двигателя.

Если индикатор двигателя загорается после замены реле стартера, возможно, требуется дополнительная диагностика системы запуска или возможная электрическая проблема в цепи замка зажигания. Если проблема не устранена, попросите одного из сертифицированных технических специалистов YourMechanic выполнить замену.

---

Следующий шаг

Запланировать замену реле стартера автомобиля

Самая популярная услуга, которую заказывают читатели этой статьи, — замена реле стартера автомобиля. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов…
УЗНАТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ

---

Пускатели

реле

Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимо. Пожалуйста, смотрите наш
Условия использования
для более подробной информации

Отличные рейтинги авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Отличная оценка

---

Сводка оценок

ПОСМОТРЕТЬ ОТЗЫВЫ РЯДОМ

Efrain

21 год опыта

101 отзыв

Запрос Efrain

Efrain

21 год опыта

Request Efrain

Иордания

Hyundai Sonata L4-2.4L — Реле стартера — Лорел, Мэриленд

Он приехал рано и очень быстро закончил установку стартера. Моя машина снова завелась через час.

от Brandon

Hyundai Elantra — Реле стартера — Хяттсвилл, Мэриленд

Он был своевременным, эффективным и профессиональным. Сделал процесс очень простым и действительно появился раньше!

№

37 лет опыта

604 отзыва

Запрос №

№

37 лет опыта

Запрос №

9000 2 by Kim

Ford F-150 V8-5.0L — реле стартера — Renton, Вашингтон

Очень хороший, очень профессиональный, и он прибыл рано!! Отличная работа.

от Azhar

Honda Accord — Реле стартера — Белвью, Вашингтон

Работа выполнена хорошо

Себастьян

6 лет опыта

254 отзыва

Запрос Себастьян

Себастьян

6 лет опыта

9 0002 Request Sebastian

Антонио

Nissan 300ZX V6-3.0L — Реле стартера — Уэст-Палм-Бич, Флорида

Он вернулся с реле стартера, которое было диагностировано как проблема, заменил его, и машина сразу же завелась.

Horus

12 лет опыта

122 отзыва

Запрос Horus

Horus

12 лет опыта

Запрос Horus

от Michael

Ford Mustang V6-3.7L — Реле стартера — Сан-Антон io, Texas

Отличная диагностика — очень тщательная и не торопился, чтобы решить проблему (это была проблема, которую не могли решить два крупных магазина).

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как заменить реле компрессора кондиционера

Реле компрессора кондиционера подает питание на компрессор для работы переменного тока. Это реле следует заменить, если доказано, что оно неисправно.

Как заменить реле дверного замка

Электрические дверные замки работают через реле дверного замка, расположенное рядом с педалью тормоза, за стереосистемой, за подушкой безопасности пассажира или под капотом.

Как заменить реле антиблокировочной системы

Тормоза с АБС используют реле антиблокировочной системы для регулирования давления тормозной жидкости в системе АБС. Реле управления со временем выходит из строя.

Похожие вопросы

Я поставил новый стартер и аккумулятор, но мой джип не заводится. Пожалуйста, помогите мне завести мой джип.

Привет. Убедитесь, что проводка к аккумулятору и стартеру затянута и чистая. Плохое соединение приведет к ситуации отсутствия запуска. Если кабели аккумулятора (https://www.yourmechanic.com/services/service-battery-cables) и провода затянуты и чисты, то…

Периодический сбой при запуске.

Проверить запуск автомобиля в режиме парковки и на нейтрали. Если автомобиль все время заводится на нейтральной передаче, необходимо заменить защитный выключатель нейтральной передачи. Если двигатель не запускается каждый раз при включенной трансмиссии…

Какой стартер подходит для Lincoln Navigator 1999 года

Стартер от того же двигателя в грузовике серии F или Expedition с двигателем 5.4 будет иметь тот же стартер, что и твой. Я бы не ходил больше, чем на 1 год вверх или вниз, чтобы убедиться, что они подходят, но они…

Просмотрите другой контент

Смета

Услуги

Техническое обслуживание

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать часто задаваемые вопросы

ЗАПРОСИТЬ ЦЕНУ

---

Ремонт стартера ВАЗ 2110 своими руками. Как отремонтировать стартер на ваз 2110. Самостоятельно ремонтируем стартер ваз 2110.

Стартер ВАЗ представляет собой мощный электродвигатель постоянного тока. Различные факторы, например, длительное удержание ключа в положении «Пуск», способы повлечь за собой его возгорание. Если стартер не работает, не спешите приобретать новый, сначала попробуйте его отремонтировать.

Где находится стартер ваз 2110

На ВАЗ 2110 устанавливается небольшой, однако достаточно мощный электродвигатель, отвечающий за первичное вращение коленчатого вала. Без участия электродвигателя невозможно обеспечить требуемую частоту вращения коленчатого вала.

Этот блок заменен, так как для бензинового двигателя, имеющего средний объем цилиндра, для запуска достаточно энергии в три кВт. Стартер на «десятке» расположен в районе коробки передач, слева и ниже от расположения аккумуляторной батареи.

Схема стартера ВАЗ 2110

Стартер ВАЗ 2110 состоит из:

карданный вал — 1; Рукава передней крышки — 2; ограничительное кольцо — 3; шестерни с внутренним кольцом обгонной муфты — 4; Роликовая обгонная муфта — 5; Опоры карданного вала с вкладышем — 6; оси планетарного редуктора — 7; колодки — 8; рука рука — 9; Рычаг привода — 10; передняя крышка — 11; Релейные якоря — 12; Удерживающая обмотка — 13; втягивающая обмотка — 14; тяговое реле — 15; стержень тягового реле — 16; сердечник тягового реле — 17; контактная пластина — 18; Крышки тягового реле — 19; контактные болты — 20; вывод «положительных» кистей — 21; кронштейны — 22; Держатель стука — 23; «Позитивная кисть» — 24; Анкерный вал — 25; шпилька для галстука – 26; задняя крышка с рукавом – 27; коллектор — 28; Корпусов — 29; постоянный магнит — 30; Якорный анкер — 31; Возможности анкерного вала с вкладышем — 32; планетарная передача — 33; Центральная (ведущая) шестерня — 34; водил — 35; шестерни с внутренними зубьями — 36; Класс колец — 37; Ступицы с наружным кольцом обгонной муфты — 38.

Пусковое устройство, принцип работы

Стартер играет ключевую роль в запуске автомобиля. Двигатель автомобиля запускается после вращения коленчатого вала, а вращение коленчатого вала осуществляет стартер, который оснащен четырехдиапазонным электродвигателем от Лады 2110. Внутри него находятся четыре щетки, увеличивающие мощность электродвигателя. Он питает стартер от аккумулятора.

Существует два типа стартеров: нелегальный и шестеренчатый. «Десятки» стандартно комплектуются редукционным вариантом, так как для его нормальной работы нужен меньший ток. За счет этого пониженный стартер прокручивает коленвал и при низком заряде аккумулятора. При долге редукционного стартера с разряженным аккумулятором быстро выходит из строя моментная шестерня.

Не крутит стартер ВАЗ 2110, возможные причины неисправности

Если стартер на ВАЗ 2110 не крутит, возможно у них окислились или плохо затянуты наконечники. В этом случае необходимо зачистить и подтянуть клеммы. Ремонт стартера также предусмотрен при неисправности реле (обрыв, заедание или смещение). Чтобы ваш автомобиль снова заработал, достаточно поменять неисправную деталь.

Замыкание в обмотке устройства также приводит к отказу его от работы. Еще одной неисправностью, из-за которой может не работать стартер, является отсутствие полного контакта в замке зажигания. Для устранения поломки нужно проверить замок зажигания и заменить его контактной частью.

Диагностика стартера ВАЗ 2110

Если при включении стартера он плохо крутит, очень медленно проворачивая коленвал, в первую очередь стоит обратить внимание на масло. Возможно, он просто не соответствует сезону и работу стартера ограничат сразу после его замены на более подходящий для текущего года.

Если аккумулятор разрядился или его наконечники и выводы окислились, то сразу после устранения неисправности данных (затем контактная группа и зарядка аккумулятора) нормальная работа стартера будет восстановлена.

Причиной плохой работы стартера нередко является слабый контакт его щеток или ослабление затяжки наконечников проводов. В этом случае придется демонтировать и разбирать устройство, чистить коллектор, менять щетки и регулировать натяжение пружин.

Если при разборке стартера вы обнаружили проскальзывание муфты свободного хода, замените привод стартера. Достаточно исправить ситуацию, если привод стартера с трудом двигается по винтовой нарезке – промыть нарезку вала и смазать ее маслом.

Если появился венец маховика, будет слышен характерный выбитый звук, от которого можно только избавиться от опасений. Очень похоже на ползание вы услышите, если пружина буфера ослаблена. В этом случае замените его.

А вот сильный шум, которым сопровождается работа стартера, может свидетельствовать об ослаблении крепления полюса или самого стартера. В последнем случае надежно закрепите стартер, а в первом — усилите крепление полюса, затянув винт.

Инструменты, приспособления, расходные материалы

1. Торцевые головки на «13» и «15».
2. Ручка с дребезжанием.
3. Расширение.

Ремонт стартера ВАЗ 2110 (пошагово)

1. В первую очередь снимите минусовую клемму с аккумулятора.
2. Для удобства снимите корпус воздушного фильтра.
3. Затем отсоедините провод от втягивающего реле.

   Положительный провод также следует открутить от клеммы.

4. Теперь отведите провода в сторону, чтобы получить доступ к нужным предметам.
5. Отвернуть гайки крепления стартера к КПП.
6. Отдаем стартер и переходим к разборке агрегата.
7. Сначала открутите гайку М10.
8. Затем нужно отсоединить провод от контактного болта.
9. Открутить два болта, крепящих тяговое реле, и демонтировать его.
10. Снимите анкерный фиксатор, подняв его, чтобы снять петлю якоря с рычага.
11. После снятия втягивающего реле проверьте, закрыты ли болты контактной пластины. Для этого переместите якорь до упора внутрь и измерьте сопротивление на контактных болтах с помощью омметра. Если оно отсутствует, замените или отремонтируйте реле.
12. Для ремонта реле необходимо открутить два винта, выпаять выводы обмоток реле, снять крышку и зачистить наждачной бумагой контактную пластину и головку болтов. Если головки болтов сильно подгорели, разверните их на 180 градусов.
13. Теперь переходим к ремонту редуктора стартера. Шестерни внутри со временем изнашиваются, ухудшаются свойства смазки и появляется металлическая стружка. Для уменьшения износа элементов необходимо, чтобы редуктор был хорошо смазан.
14. Отвинтить гайки стяжных разливов. Далее со стороны привода демонтируем крышку с приводом и коробкой передач в сборе.
15. Две стяжные шпильки от крышки, т.к. без них разбирать привод и редуктор намного удобнее.
16. Снимите шестерни планетарной передачи, все три. Если повреждены их зубья или игольчатые подшипники, застрявшие в шестернях, замените шестерни.
17. Что касается держателя ремня, желательно поменять его в сборе.
18. С головки коллектора снять крышку со щетками и щеткодержатель.
19. Открутите два винта и снимите щеткодержатель с крышки.
20. При установке щеткодержателя снимите зажимы со снятия пружин.
21. Для проверки анкера на наличие возможных дефектов извлеките его из корпуса.
22. Снимите шестерню с анкера.
23. Снимите якорь со статора.
24. С лампочкой 220 В Проверить обмотку. При подаче напряжения на сердечник якоря и токосъемную пластину лампочка не должна гореть. И если он сгорит, замените якорь.
25. Перейти к замене бендикс. Снимите редуктор с приводом.
26. Снять с рычагом с контекстом.
27. Вылет из стопорного кольца ограничительного кольца с подходящей оправкой.
28. Снимите стопорное кольцо, а затем ограничительное.
29. Снимите привод с приводного вала в сборе.
30. Если кольцо потеряло эластичность или сильно деформировалось, замените его.

Замена реле стартера ВАЗ 2110

Заказ работ:

1. Сначала демонтируйте реле. К нему подключены два провода. Отсоединяем от реле красный провод, идущий на контакт «папа».
2. На задней части реле открутить две гайки с помощью ключа на «13».
3. Плоской отверткой отсоедините шнур на передней части крепления втягивающего реле.
4. Теперь можешь брать осторожно. Следите за тем, чтобы при выполнении этого действия пружина в реле не выпадала, а сердечник оставался внутри.
5. Новое реле установить в обратном порядке.

Установка стартера ВАЗ 2110

Установка стартера выполняется в обратном порядке.

Советы проф.

При появлении неисправностей, характерных для поломки стартера, не отчаивайтесь. Ремонт стартера своими руками вполне реален, поэтому не спешите покупать новый элемент.

Сопутствующие материалы

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
• печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
• Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
• Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолёте
• Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
• Как выбрать б/у шины, Полезные советы
• Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
• Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
• Машины экономного расхода топлива, самый экономичный расход автомобиля
• Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
• Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
• Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
• Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
• Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
• Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
• Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
• Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
• Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового уровня
• Как открыть машину без ключа.
