Условные обозначения для подключения генераторов — статьи по ремонту автомобилей — статьи полезные о автоэлектрике

Автор: neonym Рубрика: статьи по ремонту автомобилей Нет комментариев

.





Условные обозначения

Терминал Функциональное назначение Куда подключить
A то же, что и IG плюс аккумулятора
AS (Alternator Sense) то же, что и «S» плюс аккумулятора
B+ батарея (+) плюс аккумулятора
B- батарея (-) минус аккумулятора
BVS (Battery Voltage Sense) то же, что и «S» плюс аккумулятора
C (Communication) вход управления регулятором напряжения блоком управления двигателем. При подаче на этот вход <-> напряжение на выходе генератора не будет превышать 12.5 V
COM (Communication) общее обозначение физического интерфейса управления и диагностики генератора. Могут использоваться протоколы BSD(Bit Serial Device), BSS(Bit Synchronized Signal) или LIN(Local Interconnect Network) приставка aRCI 011
D+ вывод (+) дополнительного диодного моста для питания регулятора напряжения. Служит для подключения индикаторной лампы, осуществляющей подачу начального напряжения возбуждения и индикацию работоспособности генератора контрольная лампа
D (Drive) вход управления регулятором с терминалом P-D приставка aRC-011 или VRT-RC
D (Dummy) пустой, нет подключения, в основном на японских автомобилях
D (Digital) вход кодовой установки напряжения на американских Ford, то же, что и SIG
DF то же, что и F внешний регулятор
DFM (Digital Field Monitor) то же, что и FR приставка aRC-011 илиVRT-RC
E (Earth) Земля, батарея (-)
F (Field) выход регулятора напряжения внешний регулятор
FLD то же, что и F внешний регулятор
FR (Field Report) выход для контроля нагрузки на генератор блоком управления двигателем
G (Ground) то же, что и C
I (Indicator) то же, что и L контрольная лампа
IG (Ignition) вход включения зажигания плюс аккумулятора
IL (Illumination) то же, что и L контрольная лампа
L (Lamp) выход на лампу индикатора работоспособности генератора контрольная лампа
LI (Load Indicator) то же, что и «FR» ,только сигнал инверсный
LIN непосредственное указание на интерфейс управления и диагностики генератора по протоколу LIN(Local Interconnect Network)
M (Monitor) то же, что и FR
N (Null) вывод средней точки обмоток статора. Обычно служит для управления индикаторной лампой работоспособности генератора с механическим регулятором напряжения
N/C (no connect) нет подключения
P (Phase) выход с одной из обмоток статора генератора. Служит для определения регулятором напряжения возбужденного состояния генератора
RC (Regulator Control) то же, что и SIG
RLO (Regulated Load Output) вход управления напряжением стабилизации регулятора в диапазоне 11,8-15 вольт(TOYOTA)
RVC(L) (Regulated Voltage Control) похоже на SIG
S (Sense) сенсор , вход для сравнения напряжения в точке контроля. Обычно точка контроля находится в блоке предохранителей ближе к аккумулятору (предохранитель CHARGE) плюс аккумулятора
S (Stator) то же, что и P
SIG (Signal) вход кодовой установки напряжения
STA (Stator) то же, что и P
Stator то же, что и P
W (Wave) выход с одной из обмоток статора генератора для подключения тахометра в автомобилях с дизельными двигателями
15 то же, что и IG плюс аккумулятора
30 то же, что и B+ плюс аккумулятора
31 то же, что и B- минус аккумулятора
61 то же, что и L контрольная лампа
67 то же, что и F



….

​Принцип работы генератора МАЗ


Современные генераторы МАЗ предназначены для выработки электроэнергии с целью обеспечения оборудования.


Существует несколько видов агрегата.


На грузовиках
«Минского автомобильного завода» устанавливается несколько разновидностей прочных и мощных генераторов:

  • Г273В1;
  • 1312.3771;
  • 3112.3771;
  • 6582.3701.


В последней генераторной установке отсутствует клемма возбуждения. У каждого агрегата свои характерные особенности.


Модификации генератора МАЗ


В автомобилях с электрофакельным устройством генератор МАЗ блокируется.


Таким образом упрощается запуск остывшего силового агрегата. После возбуждения установки создается напряжение от 28 и более Ватт.


Система способна выдержать только 24 В. Поэтому наличие блокировки позволяет предотвратить поломку свечей ЭФУ (электрофакельного устройства).


Также у всех генераторов есть вывод фазы для соединения с тахомером. Регуляторы оборудованы посезонной регулировкой. Настройки зависит от наружной температуры.


Если на улице 0 градусов и больше, переключатель устанавливается в положении «Л» — что означает лето. Для этого винт выворачивают до упора. Если температура ниже 0 градусов, устанавливается положение «З» — зима.


Винт должен быть ввернут до упора. Генераторы МАЗ евро 3 3112.3771 и 1312.3771 не имеют такой регулировки по сезонам. Установки оборудованы температурной компенсацией.


Устройство генератора


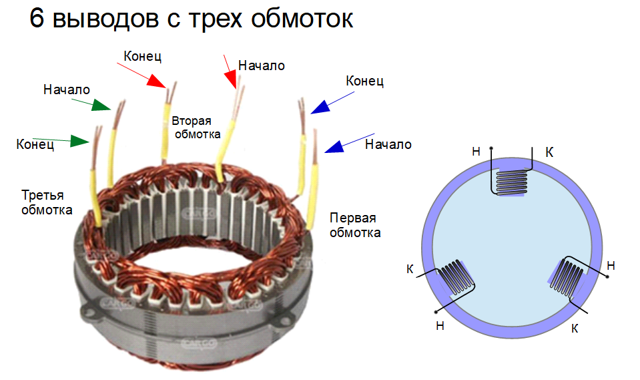

Генератор МАЗ – это трехфазная синхронная электромашина, являющаяся основным источником питания оборудования.


Имеет выпрямительный блок. также снабжен встроенным регулятором, предназначенным для создания необходимого напряжения.


Электронный механизм с крышкой залит специальным веществом — герметиком.


Предусмотрено четыре вывода, обозначенными Ш, Д, Р, В. Генератор ЯМЗ вырабатывает ток. В щеткодержателе устанавливается деталь таким образом, чтобы обозначенные выводы оказались на токоведущих шинах.


В щеткодержателе имеется подпиточное сопротивление на 75 Ом, гарантирующее возбуждение установки даже при снижении оборотов мотора.


Техническое обслуживание


Генераторная установка нуждается в уходе и обслуживании.


После пятидесяти тысяч километров пробега рекомендуется снять агрегат и проверить его состояние необходимо оценить рабочее состояние электрощеток и шариковых подшипников изношенные или поврежденные детали нуждаются в замене.


Важно также соблюдать определенные правила при эксплуатации автомобиля:

  1. Во время мойки не допускать проникновения воды в генератор МАЗ евро 3;
  2. Необходимо правильно подключать все провода к аккумулятору;
  3. Нельзя проверять исправность генератора ЯМЗ замыканием клемм;
  4. Запрещается использовать мегомметр и лампу напряжение больше 26 В для контроля состояния электрооборудования.


Нарушение правил эксплуатации может стать причиной поломки генератор МАЗ евро 3.


Неправильное подключение проводов и клемм вызывает выход из строя выпрямительных диодов.


Отключение аккумулятора при работе силового агрегата снижает нагрузки и приводит к неисправности генератора ЯМЗ.


Проверять состоянии установки рекомендуется при каждом втором техническом обслуживании. Разборка генератора позволит не допустить серьезных поломок.


Вы сможете своевременно заменить необходимые детали, тем самым продлив срок службы агрегата.

Выходное напряжение генератора: Выходное напряжение генератора: Различные типы генераторов с точки зрения выходной мощности

Вы должны оценить правильный размер генератора, прежде чем решиться купить генератор для дома, офиса или завода. Расчет прост и, таким образом, сэкономит вам много времени, энергии и денег.

Расчет
Как правило, компании оценивают мощность генератора в ваттах (Вт) или киловаттах (кВт). Общепринятая формула: Ватты = Вольты X Амперы. Поэтому, когда вы покупаете генератор мощностью 5 кВт, выдающий 120 вольт, он может дать вам выходную мощность 41,67 ампер. Точно так же у вас есть генераторы двойного напряжения, которые могут обеспечить выходную мощность 120 Вольт, а также 240 Вольт.

Как выбрать тип генератора?
Подготовьте список всех электроприборов, которые вы хотите запитать дома, в офисе или на заводе. Сложите потребляемую мощность в ваттах, чтобы определить необходимую мощность генератора. Обратите внимание, что определенные приборы, такие как кондиционеры или электродвигатели, требуют достаточно высокой мощности для запуска, но позже могут работать с меньшей мощностью.

Всегда следует выбирать генератор большей мощности. Если все электроприборы в сумме составляют, скажем, 5000 Вт в вашем доме или 200 000 Вт на вашем заводе, вам следует выбрать генератор минимум на 7,5 кВт для вашего дома и генератор на 300 кВт для вашего завода.

ДОПОЛНИТЕЛЬНЫЕ ИСТОРИИ ДЛЯ ВАС✕

Аксессуары для генераторов: различные аксессуары для генераторов и их функции

Допустимые уровни шума и выбросов для генераторов, работающих на бензине и керосине

Центр обслуживания генераторов: как это работает, все, что вам нужно знать перед посещением

« Назад к рекомендательным историям

Я не хочу видеть эти истории, потому что

Они мне не нужныОни мешают чтениюДругое

SUBMIT

Давайте теперь посмотрим на некоторые из генераторов различных размеров и обсудим их работу и другие особенности и аспекты.

Генераторы мощностью от 1 кВт до 10 кВт
Дома и небольшие офисы могут работать от генераторов мощностью от 1 кВт до 10 кВт. Генератор мощностью 5 кВт может питать до четырех ламп, вентилятор, электродвигатель и холодильник. Небольшие дома могут функционировать с таким базовым генератором. Однако идеальный генератор для дома должен иметь мощность не менее 10 кВт. Генератор мощностью 10 кВт эквивалентен системе аварийного резервного питания, способной обеспечить базовый комфорт и безопасность. Эти портативные генераторы обычно работают на дизельном топливе, природном газе или пропане. В некоторых городах предусмотрена возможность подключения генераторов к домашней газовой магистрали, что устраняет необходимость заправки топливных баков.

Генераторы мощностью от 10 до 50 кВт
В настоящее время люди используют в своих домах несколько электроприборов, таких как блоки переменного тока, газовые колонки, водоочистители, водяные насосы и т.д. Эти приборы требуют больше энергии для работы. Такие приборы, как стиральные машины, могут потреблять 750 Вт, но для запуска им требуется около 2500 Вт. Лучше выбрать генератор с мощностью выше ваших стандартных требований. Поэтому многие домохозяйства предпочитают иметь генераторы мощностью 50 кВт в качестве надежного резервного источника энергии. Эти генераторы работают на таких видах топлива, как дизельное топливо, природный газ и пропан. Да, они издают шум, но вы можете установить глушители, чтобы заглушить звук.

Генераторы мощностью от 50 до 100 кВт
Все, что превышает 50 кВт, не требуется для домашних блоков. Офисы и рестораны могут выбрать генераторы мощностью от 50 до 100 кВт. Эти генераторы могут питать блоки переменного тока, особенно центральные системы кондиционирования воздуха. В офисах есть большое количество компьютеров, осветительных приборов и вентиляторов для питания в дополнение к блокам переменного тока. Таким образом, генераторы мощностью 100 кВт идеально подходят для обеспечения резервного питания офиса. Генератор мощностью 100 кВт — это большая установка, которая может создавать достаточно шума, чтобы отвлекать людей. Современные генераторные установки оснащены мощными глушителями и глушителями, чтобы уменьшить отвлекающий шум. Такие большие генераторы обычно работают на дизельных двигателях.

Генераторы мощностью от 100 до 200 кВт
Промышленности и крупным офисам требуются генераторы мощностью более 100 кВт. Эти генераторы представляют собой большие машины, способные работать от восьми до десяти часов при полном баке. Промышленные машины потребляют много энергии. Таким образом, предприятия малого и среднего бизнеса нуждаются в генераторах мощностью от 100 до 200 кВт. Эти генераторы также могут питать морское оборудование, такое как рыбацкие лодки и траулеры. Эти машины могут работать как на дизельном топливе, так и на газе, в зависимости от наличия подходящего топлива. Генераторы, работающие на газе, более экологичны, чем те, что работают на дизеле.

Генераторы мощностью от 200 кВт до 300 кВт
Крупные предприятия и высотные здания требуют генераторов высокой мощности, поскольку эти устройства требуют питания больших машин, лифтов и большого количества блоков переменного тока и т.д. Генераторы мощностью 300 кВт работают на дизельном топливе или газе. Некоторые из них также классифицируются как двухтопливные генераторы. Современные генераторы поставляются с высококачественными глушителями, которые делают эти генераторы максимально бесшумными.

Генераторы мощностью более 300 кВт
Если вам нужны мощные генераторы для питания крупных предприятий и государственных учреждений, вам придется полагаться на генераторы мощностью более 300 кВт. Эти генераторы способны питать тяжелые машины и крупногабаритное оборудование. Обычно такие генераторы работают на дизеле и производят много шума. Но доступные сегодня высококачественные глушители делают эти машины одними из самых сложных генераторов современности.

Обратитесь к ближайшим к вам ведущим дилерам генераторов и получите бесплатные расценки. Times Internet Limited/Economic Times не гарантирует, не ручается и не поддерживает какое-либо содержание или его подлинность. Цены на продукты, указанные в статье, могут быть изменены, в том числе в зависимости от предложений Amazon.

Расчет мощности генератора

Переключить навигацию
Переключить навигацию

Загрузка…

6005 просмотров

6 минут чтения

Расчет мощности генератора

Расчет мощности генератора важен для принятия решения о том, какой размер генератора вам подходит. Сделать это очень просто и избавит вас от головной боли в долгосрочной перспективе.

Вт = Вольт x Ампер

Генераторы могут производить только ограниченное количество энергии. Компании используют ватты для оценки мощности генератора. Мощность рассчитывается путем умножения напряжения на нагрузочную способность электрического устройства в силе тока (Ватт = Вольт x Ампер). Например, генератор может быть указан как 1500 Вт, обеспечивающий 120 вольт.

Ампер = Ватт / Вольт

Теперь вы можете найти силу тока, которую он может выдавать при напряжении 120 вольт, разделив ватты на вольты (амперы = ватты / вольты). Таким образом, генератор мощностью 1500 Вт, выдающий 120 вольт, может выдать 12,5 ампер.

Двойное напряжение

Некоторые генераторы имеют двойное напряжение и также выдают 240 вольт. Найдите усилители, доступные при более высоком напряжении. Теперь генератор мощностью 1500 Вт выдает 6,25 ампер при напряжении 240 вольт. Просто отметим, что некоторые генераторы не могут одновременно выдавать 120 В и 240 В, поэтому проверьте характеристики.

Что ты питаешь?

Будь то несколько вещей в доме или снаряжение для кемпинга — общая нагрузка от питаемых вами устройств не может превышать выходную мощность генератора. Взгляните на этикетку с электрическими характеристиками или руководство пользователя для устройств, которые вы хотите питать от портативного генератора. Затем добавьте ватты, чтобы выяснить, какой портативный генератор вам нужен. Генераторы также обычно указываются со спецификацией постоянной/непрерывной нагрузки. Это количество энергии, которое генератор может безопасно выдавать в течение длительного периода времени. Некоторым устройствам также требуется большая пусковая мощность по сравнению с их рабочей мощностью. Например, стиральная машина может потреблять 750 Вт во время работы и 2300 Вт при запуске. Возможно, вы захотите определить, что будет постоянно работать, а также максимальное количество энергии, которое вам понадобится.

Сколько ватт?
1/2″ Распылитель 0 800 — 1300 Вт 901 Паяльник 0 100–300 Вт

760 — 108003 99

9

9 0 Печь (один элемент)

600 —

Водяной насос 90,103 3000 Вт

Газовые двигатели Требуемая мощность
Воздушные компрессоры, 1/2 л.с. 099

Циркулярная пила, 7-1/4 дюйма 1000–2500 Вт
Электрическая бензопила, 14 дюймов 800–1500 Вт
Электрическая дрель, 1/4 и 3/8 дюйма 300–600 Вт

350 — 1200 Вт
Шлифовальные машины, 6 дюймов 1000–2600 Вт
Лобзик 200–800 Вт
Переносной масляный обогреватель 900 — 1000 Вт
Маршрутизатор 900 — 1000 Вт
Шлифовальный станок, ремень 4 дюйма 700 — 1500 Вт
Зарядное устройство для аккумулятора 10 А 300–400 Вт
Электродвигатели* Требуемая мощность
1/6 л. с., 9003 9003 Вт, 460 Вт 850 Вт
1/4 л.с., 725 Вт 450 — 1050 Вт
1/3 л.с., 800 Вт 560 — 1300 Вт
1/2 л.с., 970 Вт 3/4 л.с., 1340 Вт 1080–2600 Вт
1 л.с., 1700 Вт 1250–3000 Вт
1-1/2 л.с., 2300 Вт 1600–4200 Вт
039005 Требуемая мощность
Кондиционер, 10 000 БТЕ 2000–3000 Вт
Кофейник 1000–1500 Вт
Электрический нагреватель 1000–2000 Вт Электрический
750 — 1800 Вт
Газовая печь 300 — 1500 Вт
Фен 800 — 1500 Вт
Утюг 0–1500 Вт
Микроволновая печь 500–1500 Вт
Масляная печь 400 — 2000 Вт
Радиоприемник 30 — 100 Вт
Холодильник/морозильник 8 99

Дренажный насос 800 — 3000 Вт
Телевизор 100 — 350 Вт
Тостер 1100 — 1700 Вт

запуск, чем при работе.

При выборе генератора рекомендуется выбирать его побольше. Если ваша нагрузка будет 1500 Вт, то лучше всего искать генератор, который может выдавать 2500 Вт.

ПРЕДУПРЕЖДЕНИЕ: НИКОГДА не подключайте к электрической системе вашего дома с помощью удлинителя и портативного генератора. Это может привести к серьезному повреждению всех электрических приборов и создать опасность поражения электрическим током для всех людей.

Расчет мощности генератора важен для принятия решения о том, какой размер генератора вам подходит. Сделать это очень просто и избавит вас от головной боли в долгосрочной перспективе.

Ватт = Вольт x Ампер

Генераторы могут производить только ограниченное количество энергии. Компании используют ватты для оценки мощности генератора. Мощность рассчитывается путем умножения напряжения на нагрузочную способность электрического устройства в силе тока (Ватт = Вольт x Ампер). Например, генератор может быть указан как 1500 Вт, обеспечивающий 120 вольт.

Ампер = Ватт / Вольт

Теперь вы можете найти силу тока, которую он может выдавать при 120 вольтах, разделив ватты на вольты (амперы = ватты / вольты). Таким образом, генератор мощностью 1500 Вт, выдающий 120 вольт, может выдать 12,5 ампер.

Двойное напряжение

Некоторые генераторы имеют двойное напряжение и также выдают 240 вольт. Найдите усилители, доступные при более высоком напряжении. Теперь генератор мощностью 1500 Вт выдает 6,25 ампер при напряжении 240 вольт. Просто отметим, что некоторые генераторы не могут одновременно выдавать 120 В и 240 В, поэтому проверьте характеристики.

Что ты питаешь?

Будь то несколько вещей в доме или снаряжение для кемпинга — общая нагрузка от питаемых вами устройств не может превышать выходную мощность генератора. Взгляните на этикетку с электрическими характеристиками или руководство пользователя для устройств, которые вы хотите питать от портативного генератора. Затем добавьте ватты, чтобы выяснить, какой портативный генератор вам нужен. Генераторы также обычно указываются со спецификацией постоянной/непрерывной нагрузки. Это количество энергии, которое генератор может безопасно выдавать в течение длительного периода времени. Некоторым устройствам также требуется большая пусковая мощность по сравнению с их рабочей мощностью. Например, стиральная машина может потреблять 750 Вт во время работы и 2300 Вт при запуске. Возможно, вы захотите определить, что будет постоянно работать, а также максимальное количество энергии, которое вам понадобится.

Сколько ватт?
Газовые двигатели

Воздушные компрессоры, 1/2 л. с. 1/2″

Шлифовальные станки, 6″

Электролобзик

Распылитель краски

Переносной масляный нагреватель

Фрезерный станок

Шлифовальный станок, ремень 4″

Паяльник 90 Зарядное устройство

3 03

Электродвигатели*

1/6 л.с., 460 Вт

1/4 л.с., 725 Вт

1/3 л.с., 800 Вт

1/2 л.с., 970 Вт

3/4 л.с., 1340 Вт

3

4 1700 Вт

1-1/2 л.с., 2300 Вт

Бытовое использование

Кондиционер, 10 000 БТЕ

Кофейник

Электрический нагреватель

3
9004

Газовая печь

Фен

Утюг

Микроволновая печь

Масляная печь

Радиоприемник

Холодильник/морозильник

Дренажный насос

Телевизор

Тостер

Водяной насос

Требуемая мощность

1,500 — 3,00 Вт ,000 — 2 500 Вт

800 — 1 500 Вт

300 — 600 Вт

350 — 1 200 Вт

1 000 — 2 600 Вт

200 — 800 Вт

800 — 1 300 Вт

900 — 1 000 Вт

9000 -3

1 9,000 -3

4

700–1500 Вт

100–300 Вт

300–400 Вт

Требуемая мощность

340–850 Вт

450–1 050 Вт

560–1 300 Вт

760–1 800 Вт 9003 ,600 Вт

1 250–3 000 Вт

1 600–4 200 Вт

Требуемая мощность

2000 — 3000 Вт

1000 — 1500 Вт

1000 — 2000 Вт

750 — 1800 Вт

9,500 -3

4

800 — 1 500 Вт

1 000 — 1 500 Вт

500 — 1 500 Вт

400–2000 Вт

30 — 100 Вт

600 — 2 500 Вт

800 — 3 000 Вт

100 — 350 Вт

1 100 — 1 700 Вт

9000 0003

*Электродвигатели требуют как минимум в три раза большей мощности при первом запуске чем при беге.
