Главная \ Статьи \ Расположение розеток и выключателей в помещении…

Стоит сказать, что электрическая проводка любого помещения строго индивидуальна. Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок.

На какой высоте от пола крепятся розетки?

В строительных нормативах в настоящее время нет четких правил, которые регламентируют количество и расположение розеток и выключателей в квартире.
В СП 31-110-2003 имеется рекомендации того, что выключатели желательно размещать со стороны дверной ручки на высоте до 100 см, а розетки – в любом месте на таком же расстоянии. Согласно ПУЭ (Правила Устройства Электроустановок) розетки и выключатели должны располагаться дальше, чем в 50 см от газопровода, и дальше, чем в 60 см от ванны, раковины, душевой кабинки. Это расстояние считается, начиная с внешнего габарита раковины, ванны или дверного проема кабинки.
В последнее время в некоторых статьях можно прочитать о так называемом «евростандарте» установки розеток и выключателей, по которому розетки устанавливаются на высоте 0,3 м от пола, а выключатели — 0,9 м от пола. Реально, данные величины ничем не подтверждены, а такая трактовка пришла к нам с появлением понятия «евроремонт».
Отметим, что по старым советским стандартам у выключатели устанавливались на расстоянии 160 см от пола, а розетки — на расстоянии 0,9 м.
На практике розетки устанавливают на высоте от 20 до 100 см (в зависимости от их типа и частоты использования), а выключатели — не выше 100 см от пола.
Так, в розетки, расположенные на 90 см от пола удобнее включать электроприборы (не нужно нагибаться). Если прибор не требует постоянно выключения из сети, то в этом случае удобнее, если розетка будет расположена ниже, чтоб по максимуму скрыть от взгляда провода питания.
Перед тем как устанавливать розетки — нарисуйте схему помещения, на которой обозначьте расстановку мебели, техники, требующую подключения к электричеству или к слаботочным сетям. После чего на схеме отметьте места установки розеток.
Рекомендуется розетки для стационарной техники (компьютер, телевизор и.т.п.) располагать так, чтоб всегда иметь свободный доступ к ним и они были рядом с этими приборами.
Розетки, которые будут использоваться периодически, расположенные на открытых участках стен, лучше всего сделать на одной высоте – 30 см от пола.
Розетки над письменным столом, прикроватными тумбочками и т.п. лучше располагать на высоте 20 см от поверхностей мебели. В зависимости от назначения розеток, устройства могут устанавливаться на других высотах, например, на кухне для удобства использования различных электрических бытовых приборов розетки располагают в одну линию над столешницей, на высоте 200 – 250 мм.

Вся Европа работает по нормам МЭК ( международная энергетическая комиссия. ) В данный момент правила которые действуют на территории России, это ПУЭ (правила устройства электроустановок) . Многие главы ПУЭ уже переработаны с учетом норм МЭК. Так раздел 6.6 .30 устанавливает, что штепсельные розетки должны устанавливаться на высоте удобной для подключения к ним электрических приборов, в зависимости от назначения и интерьера, но не выше 1метра. Согласно главы 7.1.51 выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 метра.
Практика показала, что выключатели и розетки удобней ставить на высоте 0,9м, потому, что современные столы имеют высоту 0,7-0,8м, то есть не будут перекрываться.

Установку выключателей необходимо планировать таким образом, чтобы устройство не оказалось за закрытой дверью. От проема двери выключатели устанавливают на расстоянии не менее 100 мм.



Пользуясь этими нехитрыми правилами, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения розеток и выключателей у вас дома. Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку после.

Высота установки розеток и выключателей, правила и стандарты расположения

Строгих строительных нормативов, которые регламентируют количество и расположение розеток и выключателей в квартире или частном доме нет.

Действующие стандарты, нормы и правила дают только общие рекомендации по размещению, зато в них указывается, где розетки и выключатели ставить нельзя, а эта информация непременно понадобится при выборе высоты. Также, необходимо учитывать ТИП устанавливаемого выключателя, а они бывают разные, читайте об этом подробнее в нашей статье «Какие бывают выключатели?».

Ниже, представлены выдержки из государственных стандартов: ПУЭ 7, ГОСТ, СП и СНиП, где упоминается высота установки розеток и выключателей (они доступны для изучения в формате PDF, просто кликните по названиям-ссылкам)



Правила расположения розеток и выключателей

ПУЭ 7.

Правила устройства электроустановок

 7.1.50 Минимальное расстояние от включателей, штепсельных разъемов и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

СП 31-110-2003. Проектирование и монтаж электроустановок жилых и общественных зданий

14.33 Включатели в квартирах и общежитиях рекомендуется устанавливать со стороны дверной ручки не выше 100 см..

…Включатели общего освещения в помещениях общественных зданий рекомендуется устанавливать на расстоянии до 1,5 м.

14.35 В школах и детских дошкольных учреждениях в помещениях для пребывания детей включатели и розетки должны устанавливаться на высоте 1,8 м.

В силовой сети предприятий общественного питания и торговли розетки следует, как правило, устанавливать на 1,3 м…

ГОСТ Р 50571.11-96 (МЭК 364-7-701-84). Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения

В этом государственном стандарте регламентируется положения розеток и выключателей в ванных, душевых комнатах и других влажных помещениях. При этом, точных мест не указывается, зато подробно описаны минимальные расстояния, учитывайте их при выборе высот.

СП 76.13330.2016 ( СНиП 3.05.06-85) Электртехнические устройтсва

6.9.16 В школах и детских дошкольных учреждениях в помещениях для пребывания детей включатели и электророзетки должны устанавливаться на 1,8 м.

Установка осветительных и силовых розеток в других общественных зданиях и помещениях выбирается удобной для присоединения к ним электрических приборов в зависимости от назначения помещений и оформления интерьеров, но, как правило, не выше чем на 1 м от пола.

6.13.21 От нагревательных кабелей до установочной электроаппаратуры должно быть не менее 200 мм.

В представленной в нормативке информации недостаточно, чтобы выбрать места расположения электроустановочного оборудования для всей квартиры или дома.

Возможно поэтому сформировался и получил широкое распространение, так называемый —

«евростандарт» высоты установки розеток и выключателей

 по которому:

   — розетки устанавливаются на высоте от пола — 30 см

   — Высота установки выключателей от пола — 90 см

Само понятие «евростандарт» пришло одновременно с понятием «евроремонт», с появлением новых материалов, технологий строительства и главное желанием людей получиться более функциональное и удобное окружающее пространство.

До этого повсеместно высота установки выбиралась по «советскому стандарту», согласно которому:

   — выключатели устанавливались на уровне плеча 160см от пола

   — электророзетки на расстоянии пояса человека — 90 см от поверхности пола

У каждого из этих вариантов монтажа есть плюсы и минусы.

Так, даже «советский» способ размещения выключателей многие люди по-прежнему считают самым удобным:

   — Выключатель расположен в поле зрения

   — Устанавливаемая под выключателем мебель или бытовая техника не мешает включать свет

   — Нет случайных нажатий

В то же время «евростандарт» установки включателей:

   — более эргономичный

   — Человек управляет освещением, не поднимая руки, «не глядя»

   — Дети сами включают освещение в комнатах, без помощи

В штекеры, которые расположенны на 90см, по «советскому» стандарту, легче включать электроприборы, не приходится нагибаться.

Если же прибор не требует постоянно выключения из сети, стоит в одном и том же месте, удобнее розети расположить ниже, например, на 300мм. Это скрывает сетевые провода питания оборудования.

Эти негласные стандарты, помогут разместить на удобной высоте розетки, особенно те, которые проектируются для переносного электрооборудования — пылесоса, электроинструмента, удлинителя или просто»на всякий случай» и практически все выключатели.

Но есть и исключения из этого правила:

Так, когда человеку включает свет с кровати(лежа) или кресла (сидя), удобное расстояние от пола другое:

Выключатели над прикроватной тумбой в спальне или у дивана, в гостиной устанавливаются на удалении 60 – 70см от центра до плоскости напольного покрытия.

Что касается розеток, в разных комнатах, их положения для техники различаются:

Высота установки розеток в разных комнатах

Гостиная или Зал

Под телевизор, в зале, на высоте 140 см.

Подробно об этом читайте в статье — как правильно подобрать высоту розетки в спальне для телевизора, с учетом диагонали ТВ.

Спальная комната

— над письменным столом 900 мм т.к. стандартная столешница 75см + необходимый отступ 15см

— над прикроватными тумбочками: 600 — 700мм

— для телевизора в спальне — 150см. В зависимости от высоты монтажа ТВ, она меняется, подробно о всех вариантах мы уже писали здесь.

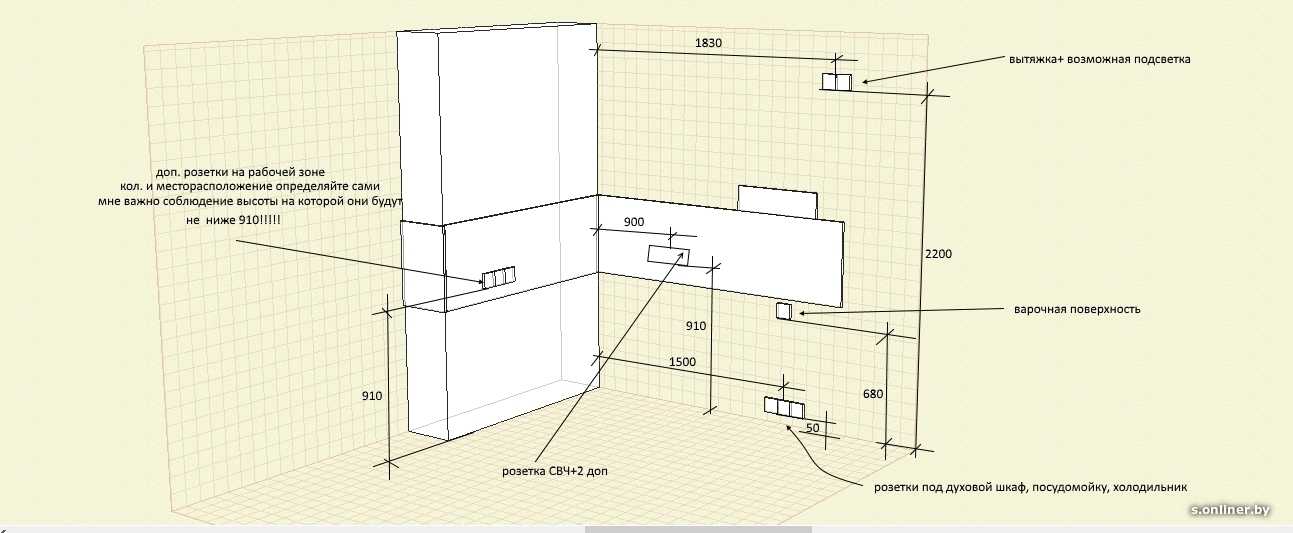

На кухне

Над столешницей на фартуке – 110 см

Для холодильника 10 — 30см

Под плиту, посудомоечную машину, встраиваемый духовой шкаф: 10см (под цоколем кухонного гарнитура), 30-50см за плитой или в соседнем шкафу

Для кухонной вытяжки 155-165см до напольной плитки. Для плит и варочных панелей высоты различаются.

В ванной

Для стиральной машины — 100см, подробнее о розетке для стиральной машины — здесь.

Верно выбрать высоту установки установки розеток и выключателей можно пользуясь следующими правилами:

1. Определиться с расстановкой мебели и элетроприборов в помещениях.

Для этого составить схему, желательно в масштабе, на которой отметить мебель, а также бытовую технику и оборудование, которое подключается к электрическим или слаботочным сетям, указать высоту до пола.

2. Нанести все розетки (в т.ч. тв, интернет, телефонные и т.п.) на план, для электроники, кухонной техники и т.д., плюс резервные.

   — Для стационарной техники, (компьютер, телевизор, стиральная машина, кондиционер и. т.д.) электровыводы размещать так, чтобы был свободный доступ до этих мест, но, в то же время, чтоб они скрывались за электроприборами.

   — Точки подключения, расположенные на открытых участках стен, которые планируете использовать периодически, лучше сделать на одной высоте — 30см (Евростандарт). Минимальное количество предусмотреть так, чтоб пылесос, дотягивался до всех помещений.

   — Над письменным столом, прикроватными тумбочками, комодом, размещаются на высоте 15-20 см от поверхностей мебели.

3. Чтоб правильно определить высоту установки и выключателей, сперва нужно решить в какую сторону будут открываться двери. После чего расставить выключатели со стороны дверных ручек у дверного проема. На высоте 80-100см, в зависимости от вашего роста (определить опытным путем).

4. Расположение переключателей зависит от типа помещения, так например:

   — в длинном коридоре или на лестнице, удобнее установить в начале и в конце

   — в спальне или зале, лучший вариант, когда переключатели стоят у входа в помещение, а также у кровати или дивана, чтоб управлять освещением, не вставая.

 Высоту установки переключателей выбирайте учитывая из какого положения будут доступны, т.е. если это у входа в помещение, то выбирайте высоту 80-100см, а если это у кровати или дивана, то на той высоте, где переключатель достаётся вытянутой рукой.

5. В тех местах, где вы не определились с расположением мебели или электроприборов, советуем устанавливать электрические розетки на высоте 30см а выключатели 90см от уровня пола, это наиболее удобный вариант высоты установки.

Наглядно, применение всех указанных выше правил, как выбирается высота установки розеток и выключателей, на примере типовой квартиры, показано здесь.

Пользуясь этой информацией, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения оборудования у вас дома.

Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку потом.

Как установить стандартную высоту розеток и выключателей света

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 22.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Кевин Норрис

Установка электрических розеток и настенных выключателей на стандартную одинаковую высоту важна как для простоты установки, так и для удобства пользователей.

Установка нескольких ящиков вдоль стены намного быстрее и проще, если все ящики имеют одинаковую высоту. Любая разница в высоте немного увеличивает трение на NM (неметаллическом) тросе, когда вы продеваете его через отверстия, просверленные в шпильках. Однородность становится еще более важной, когда вы протягиваете армированный кабель BX с шероховатой поверхностью через шпильки. Одинаковая высота коробки также помогает при резке и размещении изоляции в стенах и креплении гипсокартона к стойкам.

И это только на стороне установки. Более важно то, как выключатели и розетки работают для пользователей. Например, неравномерная высота выключателя света может дезориентировать. Ящики, расположенные слишком высоко или слишком низко, могут быть неудобны или даже недоступны для инвалидов или пожилых жителей. Когда пользователь ищет в темной комнате выключатель света, он должен инстинктивно знать, где находится этот выключатель.

Рекомендуемая высота выключателя и розетки

Розетки : 12 дюймов над полом до дна коробки

Розетки для пользователей с особыми потребностями : от 12 до 15 дюймов

Розетки, столешницы : Верхние части от 15 до 20 дюймов от поверхности столешницы пользователи : от 44 до 48 дюймов

Электрический код и высота коробки

Хотя Национальный электротехнический кодекс (NEC) содержит множество точных правил для большинства аспектов электропроводки в жилых помещениях, в нем не указана высота стандартных розеток (розеток) или выключателей света.

В результате высота часто является вопросом условности или предпочтения. Тем не менее, ваши местные электротехнические нормы и правила являются решающим голосом в этих вопросах, поскольку муниципалитеты часто принимают и адаптируют типовые строительные нормы и правила. Обязательно проконсультируйтесь со строительным отделом вашего города о любых конкретных требованиях.

Хотя NEC ничего не говорит о высоте установки коробки, электрики обычно следуют общепринятым профессиональным стандартам в пределах диапазона, который обычно считается приемлемым. Хотя лучше всего максимально придерживаться стандартов высоты ящиков, иногда ящики, возможно, придется немного приподнять или опустить в зависимости от обстоятельств. Например, если вам слишком сложно забить гвоздь в деревянный сучок на одной из шпилек, допустимо немного сдвинуть коробку вверх или вниз, чтобы избежать сучка.

Стандартная высота для выпускных коробок

Стандартная высота настенных розеток составляет около 12 дюймов от верха напольного покрытия до низа розетки (или 16 дюймов до верха коробки).

Если вы устанавливаете высоту коробки перед укладкой чернового пола, напольного покрытия или любой подложки, обязательно учитывайте ожидаемую разницу высот. Если у вас есть настоящие образцы материалов, полезно сложить их вместе и работать с ними.

Для инвалидов и пожилых людей 15 дюймов над верхней частью напольного покрытия обычно считаются самой низкой стандартной высотой, но они могут быть настолько высокими, насколько это необходимо. Жители в инвалидных колясках могут воспользоваться немного более высокими розеточными ящиками, при этом дно ящика должно находиться на высоте не менее 15 дюймов от пола.

На розетках на столешнице стандартно устанавливать розетки так, чтобы верхние части находились на расстоянии от 15 до 20 дюймов от поверхности столешницы. Убедитесь, что все розетки установлены на одинаковой высоте, так как эти розетки будут хорошо видны.

Индивидуальное измерение высоты каждого выпускного отверстия с помощью рулетки является одним из способов установки высоты выпускных отверстий. Тем не менее, есть несколько других приемов, которые вы, возможно, захотите попробовать, чтобы ускорить процесс:

Измерение с помощью лазерного уровня

Определите предпочтительную высоту коробки и сделайте одну отметку на любой стойке. Разместив лазерный уровень на другом конце комнаты, проведите линию по всей длине стены, над которой вы работаете. Используйте отметку на стене в качестве отправной точки. Отрабатывайте эту линию при размещении каждой коробки или, чтобы сохранить батареи, сделайте отметки карандашом на шпильках, а затем выключите лазерный уровень.

Если вы отключите функцию уровня на лазерном уровне, если вы просто хотите провести прямую линию, независимо от уровня пола. Или вы можете оставить функцию уровня включенной, чтобы установить высоту ящика по отношению к полу.

Ель / Кевин Норрис

Измерение с помощью угольника для гипсокартона

Этот быстрый метод лучше всего работает до того, как напольное покрытие уже установлено. Если у вас есть квадрат из гипсокартона, поместите длинный конец квадрата в форме буквы «Т» перпендикулярно полу. Держите самую длинную часть квадрата примерно параллельно полу. Отметьте линию на четырех стойках, проведя карандашом по нижней части линейки. Расположите емкости на этой высоте. Это дает вам высоту 14 дюймов. Если вы затем уложите пол, тем самым подняв уровень пола, вы получите высоту примерно 12 дюймов над полом.

Ель / Кевин Норрис

Измерение молотком

Большинство молотков на 16 унций имеют длину около 13 дюймов. Установите молоток на пол головкой вниз, затем установите коробку поверх рукоятки молотка, в результате чего после установки напольного покрытия высота выходного отверстия составит примерно 12 дюймов.

Ель / Кевин Норрис

Стандартная высота для распределительных коробок освещения

Стандартная высота настенных выключателей в большинстве комнат (за исключением тех, что над кухонными стойками) составляет 48 дюймов над верхом напольного покрытия (измеряется до дна коробки). Для пользователей инвалидных колясок в качестве максимального роста обычно указывается 48 дюймов, поскольку при сидении в инвалидной коляске бывает трудно достичь более высоких уровней. В таких ситуациях можно расположить их немного ниже — например, так, чтобы нижняя часть коробки находилась на высоте 44 дюйма над полом).

Ель / Кевин Норрис

Измерение с помощью шеста

Один бесплатный предмет, который легко сделать и который поможет вам установить несколько высот розеток или выключателей света, — это столб . Деревянный столб — это самодельный инструмент, представляющий собой не что иное, как кусок металлолома размером два на четыре или любого другого типа пиломатериала, четко обозначенного любой необходимой вам высотой.

Вам нужно измерить только один раз — когда вы впервые сделаете столб истории. Вы можете использовать один этажный столб для всех высот ваших коробок, и вы даже можете отметить разные высоты (розетки и выключатели света) на одном и том же этажном столбе. Это помогает очертить как верх, так и низ стенной коробки на опоре этажа, чтобы избежать путаницы при маркировке стоек.

Просто встаньте на стойку рядом со стойкой стены и отметьте стойку на соответствующей высоте. Обязательно пометьте столб четко. Такие примечания, как «нижняя часть распределительной коробки» и «центр распределительной коробки», помогают избежать ошибок.

Когда вы закончите свой проект, сохраните столб для последующего использования или переработайте его для использования в качестве строительного материала.

Ель / Кевин Норрис

Столб этажа даже не обязательно должен быть столбом . : Это может быть что угодно, достаточно высокое, чтобы указать высоту розетки или выключателя света. Используйте ящик для инструментов, ящик для хранения, штатив для рабочего освещения или что-нибудь, что вы обычно используете во время работы.

На какой высоте устанавливать розетки, розетки и выключатели

Во время ремонта заказчики и заказчики задают мне множество вопросов. Недавно мне задали вопрос о правилах установки розеток, розеток и выключателей. Существует несколько правил размещения розеток, однако высота розетки или настенного выключателя не является частью кода NEC. По крайней мере, в кодексе избегаются правила относительно стандартной высоты как выключателей, так и розеток.

Общее практическое правило для торговой точки

Интервал

Основным правилом является то, что известно как правило 6 футов/12 футов. В NEC 210-52 указано следующее (сокращенно для облегчения восприятия):

Розетки необходимы в каждой комнате дома, чтобы ни одна точка на стене не находилась на расстоянии более 6 футов от розетки. Это означает, что вам нужна розетка в пределах 6 футов от дверного проема или камина. Однако длинная стена может иметь до 12 футов между выходами. Любое выпускное отверстие выше 5 футов 6 дюймов не может учитываться в этом уравнении. Напольные розетки менее 18″ от стены могут.

Существуют и другие правила, которым необходимо следовать. Например:

  • В каждом коридоре должна быть как минимум одна розетка, если его длина составляет 10 футов или более.
  • Розетки на кухонной столешнице требуют не менее двух 20-амперных цепей и должны иметь защиту GFCI. Оставляйте не более 4 футов между розетками на столешнице.

На какой высоте устанавливать розетки или розетки

Теперь к сути этой статьи. Что касается типичной высоты, то она не так хорошо регулируется (и мы этому рады). Как правило, вы хотите установить коробки с розетками так, чтобы нижняя часть коробки находилась на расстоянии около 16 дюймов от пола. По совпадению, это примерно соответствует той же высоте, что и ваш садовый молоток на 22 унции. Однако мы все же рекомендуем использовать линейку.

Высота установки кухонных емкостей

Для кухонных столешниц высота установки емкостей зависит от планировки. Нет никаких рекомендаций по высоте, за исключением того, что они должны быть не более 20 дюймов. Это кажется очевидным, так как верхние шкафы начинаются с 18 дюймов). Размещение несколько зависит от того, как вы собираетесь сделать фартук. Если вы установите нижнюю часть коробки примерно на 2-3 дюйма выше верхней части плитки, твердой поверхности или каменной задней панели, у вас будет удобно расположенная розетка, к которой легко получить доступ.

Что касается холодильников, у вас есть некоторая гибкость. Как правило, мы монтируем эти розетки на высоте около 48 дюймов от пола.

Как высоко вы устанавливаете выключатели света?

Как правило, выключатели света устанавливаются на высоте около 48 дюймов от пола (в центре). Это может варьироваться, но мы находим это отличным практическим правилом и очень согласующимся со строителями и субподрядчиками в нашем районе. Мы также склонны запускать их как выделенную цепь на 15 А или 20 А, хотя код может не требовать этого.

Примечание редактора: Мы знали парня, у которого все переключатели были установлены на высоте 30 дюймов от пола. Сначала мы подумали, что это какое-то жилье для инвалида члена семьи.
