Щёточные кабельные вводы для шкафов ЦМО.
Уважаемые клиенты!
Информируем об изменении конструкции системы щёточных кабельных вводов.
Система щёточных кабельных вводов состоит из двух полосовых щёток, жёстко закрепленных в алюминиевых h-образных профилях, которые при монтаже внахлёст смыкаются в центре технического отверстия. Предлагаются щёточные вводы двух размеров: 55 × 210 мм и 55 × 420 мм – и двух цветов: серый (RAL 7035) и чёрный (RAL 9005).
В напольных шкафах ШТК (кроме ШТК-А и ШТК-СП-К) в крыше и в основании имеются отверстия кабельных вводов по 2 каждого вида. В зависимости от объёма подводимого к шкафу кабеля можно удалить требуемое число заглушек и на их место установить щёточный ввод нужного размера.
В навесных шкафах всех линеек ШРН (кроме ШРН-х.255 10″) любой кабельный ввод в крыше или дне шкафа можно закрыть одним щёточным вводом КВ-Щ-55.210А.
Аксессуар легко крепится к полу или крыше телекоммуникационного шкафа в технологические отверстия. Через щёточный ввод легко проходят кабели, а щетина плотно закрывает образовавшиеся щели, не занятые проводами. Щёточный ввод, помимо функции защиты от пыли и попадания крупных предметов внутрь шкафа, также обеспечивает защиту кабеля от повреждений о края технических лючков. Плотность ворса позволяет зафиксировать кабель в центре технологического отверстия.
Модификации:
-
Комплект щёточного ввода в шкаф, универсальный КВ-Щ-55.210А -
Комплект щёточного ввода в шкаф, универсальный, цвет черный КВ-Щ-55.210А-9005 -
Комплект щёточного ввода в шкаф, универсальный КВ-Щ-55.420А -
Комплект щёточного ввода в шкаф, универсальный, цвет черный КВ-Щ-55.
420А-9005
420А-9005
Расположение кабельных вводов в шкафах
- ШРН
Используется один комплект КВ-Щ-55.210А на шкаф.
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.
- ШРН-Э
Используется один комплект КВ-Щ-55.210А на шкаф.
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.
- ШНР-М
Используется один комплект КВ-Щ-55.210А на шкаф.
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.
- ШРН-С
Используется один комплект КВ-Щ-55.
210А на шкаф.
Так же имеется возможность установки одного комплекта КВ-Щ-55.420А в окно под установку модулей вентиляторных.
- ШТК-М
Шириной 600 мм, глубиной 600 мм могут использоваться полтора комплекта КВ-Щ-55.210А в основание по боковым и задней поверхности, и два комплекта КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
При использовании КВ-Щ-55.210А max пять с половиной комплектов на шкаф.
Шириной 600 мм, глубиной 800, 1000 мм могут использоваться половина комплекта КВ-Щ-55.210А в основание по задней поверхности, и три комплекта КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
При использовании КВ-Щ-55.
210А max шесть с половиной комплектов на шкаф
Шириной 800 мм, могут использоваться половина комплекта КВ-Щ-55.210А в основание по задней поверхности, и три комплекта КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
При использовании КВ-Щ-55.210А max шесть с половиной комплектов на шкаф
- ШТК-Э
Шириной 600 мм, могут использоваться до четырёх комплектов КВ-Щ-55.210А, или до двух комплектов КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
Шириной 800 мм, могут использоваться до восьми комплектов КВ-Щ-55.210А, или до четырёх комплектов КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
- ШТК-С
Шириной 600 мм, могут использоваться до восьми комплектов КВ-Щ-55.
210А, или до четырёх комплектов КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
Шириной 800 мм, могут использоваться до десяти комплектов КВ-Щ-55.210А, или до пяти комплектов КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
- ШТК-СП
Шириной 600 мм при использовании крыши и фальшпола под установку щёточных вводов, могут использоваться до четырёх комплектов КВ-Щ-55.210А в крыше, или до трех комплектов КВ-Щ-55.420А в фальшполе на шкаф.
Шириной 800 мм при использовании крыши под установку щёточных вводов, могут использоваться до четырёх комплектов КВ-Щ-55.210А в крыше на шкаф, в фальшпол установка не предусмотрена.

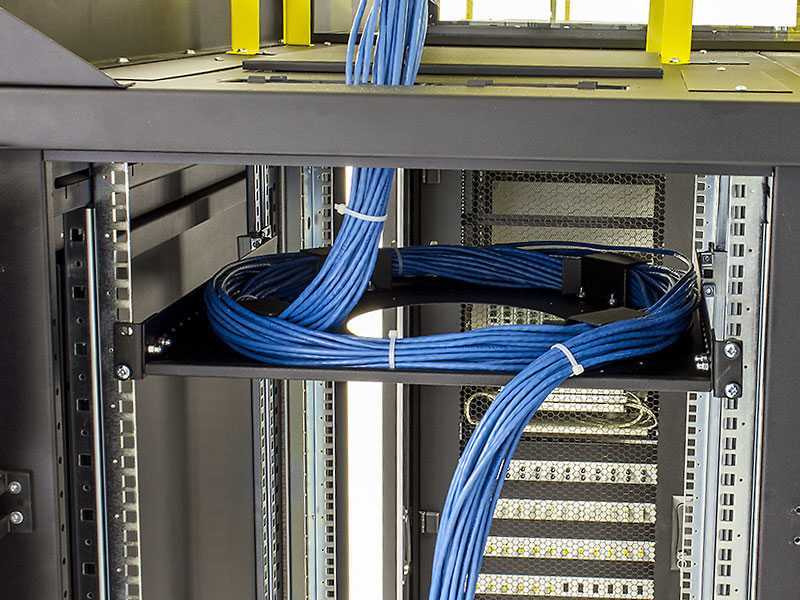

Требования к вводу кабелей в шкафы
Требования к вводу кабелей в шкафы
Ввод кабелей в шкаф АСУТП осуществляется для обеспечения прокладки кабельных
линий к оборудованию автоматизации, расположенному внутри шкафа АСУТП.
Конструкцией шкафов АСУТП должна быть предусмотрена зона ввода и крепления
кабелей.
В зоне ввода и крепления кабелей должны быть предусмотрены устройства
индивидуального крепления вводимых кабелей, обеспечивающих упорядоченное закрепление
кабелей.
Ввод кабелей осуществляется через проем в дне шкафа с последующим закреплением на
планке крепления кабелей. Кабели должны быть закреплены кабельными зажимами. Прокладка
кабелей в шкафу осуществляется по кратчайшему пути от ввода кабеля до планки крепления
кабелей. Запрещается прокладка кабелей с перекрещиванием путей прокладки.
В кабельный зажим допускается помещать несколько кабелей диаметром меньше
номинального размера кабельного зажима, при этом кабели должны быть обернуты
уплотнительным материалом для обеспечения надежного закрепления в кабельном зажиме.
Кабели должны быть разделены на группы в соответствии с требованиями п.5.10.1 РД-
35.240.50-КТН-109-17.
Расстояние от планки крепления индивидуального крепления кабелей до дна шкафа
должна быть не менее 120 мм.
Минимальный радиус изгиба кабелей определяется рекомендациями производителя
кабеля. При отсутствии рекомендаций производителя радиус изгиба кабелей должен быть не
менее трех диаметров кабеля.
Разделка кабеля должна производиться в соответствии с требованиями ГОСТ 23587.
Разделанный конец кабеля (со снятой внешней изоляцией) должен находиться выше крепления
кабельного зажима к планке не менее чем на 15 мм. Экранирующая оплетка и броня кабеля
должна быть заземлена.
Освобожденные от внешней изоляции и брони жилы кабелей должны быть уложены в
горизонтальные коробы для дальнейшей прокладки, с учетом требований п.5.10.1 РД-35.240.50-КТН-109-17.
Ввод неразделанных кабелей во внутренние короба шкафа запрещается.
При вводе контрольных кабелей в шкаф, должны соблюдаться правила:
– броня кабеля должна быть подключена к устройству заземления на входе в шкаф
после закрепления на крепежной планке;
– экран кабеля должен быть заземлен через клеммный соединитель заземления,
расположенный в клеммном поле соединителей, к которому подводятся сигнальные проводники
из подключаемого кабеля;
– при монтаже кабелей неэкранированная часть кабелей со стороны клеммного
соединителя должна быть не более 50 мм (расстояние считается от края клеммного соединителя
до точки окончания (скрутки) экрана кабеля).
– все неиспользуемые (резервные) жилы кабелей и жилы PE кабелей должны быть
заземлены через клеммный соединитель заземления, расположенный в клеммном поле
соединителей, к которому подводятся сигнальные проводники из подключаемого кабеля.
Все вводимые в шкаф кабели должны быть маркированы бирками в соответствии
требованиями. Содержание маркировки должно соответствовать требованиям рабочей
документации.
Требования к искробезопасным цепям
Кабели с медными жилами, применяемые для искробезопасных цепей, должны иметь
характеристики в соответствии с требованиями ГОСТ 30852.13.
В соответствии с требованиями ГОСТ 30852.13 кабели искробезопасных или
искроопасных электрических цепей должны быть бронированными, или экранированными.
Искробезопасные и искроопасные цепи должны прокладываться раздельными кабелями.
Жилы искроопасных и искробезопасных цепей не должны располагаться в одном и том же
кабеле. В соответствии с требованиями ГОСТ 30852.
13 диаметр отдельных проводов
многопроволочной жилы должны быть не менее 0,1 мм.
При вводе искробезопасных и искроопасных цепей в оборудование АСУТП должны
соблюдаться требования ГОСТ 30852.10, ГОСТ 30852.13.
Зажимы для присоединения искробезопасных цепей должны иметь диаметр вводного
отверстия, соответствующего диаметру подключаемого провода.
Кабели, содержащие искробезопасные электрические цепи, должны быть
промаркированы. Если оболочки или покрытия кабелей маркируются цветом, должен
применяться синий цвет. Кабели, имеющие такую маркировку, не должны использоваться для
других целей. Если кабели искробезопасных или искроопасных электрических цепей
бронированы, помещены в металлическую оболочку или экранированы, маркировка кабелей
искробезопасных электрических цепей не требуется.
Зажимы для присоединения искробезопасных цепей в соответствии с требованиями
ГОСТ 30852.13 должны быть отделены от зажимов искроопасных цепей одним из следующих
способов:
– расположение в разных вводных отделениях зажимов для присоединения
искробезопасных и искроопасных цепей;
– обеспечением электрического зазора между зажимами для присоединения
искробезопасных и искроопасных цепей не менее 50 мм, при этом должна быть исключена
возможность замыкания между искробезопасными и искроопасных цепями при обрыве или
смещении проводника;
– наличием изоляционной или заземленной металлической перегородки между
зажимами для присоединения искробезопасных и искроопасных цепей, расположенных в одном
отделении.
Кабельный ввод для шкафов управления, корпусов и машин • PFLITSCH
Полностью разделяемые системы для быстрой и экономичной сборки
Малая занимаемая площадь благодаря высокой плотности монтажа
Максимальная защита, гарантированная высокими классами защиты IP
Гибкое оснащение с различные предварительно смонтированные и несобранные кабели
Качество PFLITSCH Сделано в Германии
Гарантия на предварительно смонтированные кабели остается в силе, так как нет необходимости разбирать разъемы
При использовании кабельного ввода основное внимание уделяется герметичности уплотнения в сочетании с высокой плотностью монтажа и небольшой занимаемой площадью (требование к занимаемой площади). Его размеры соответствуют стандартным вырезам шкафов управления.
В случае с кабельным вводом основное внимание уделяется максимальной герметичности уплотнения в сочетании с высокой разгрузкой от натяжения и механической защитой. Он также имеет другие функции, предназначенные для выполнения дополнительных функций, таких как экранирование ЭМС, взрывозащита, гигиенический дизайн и т.
д.
В этом контексте фланец UNI от PFLITSCH предлагает действительно особую особенность: он сочетает в себе преимущества обоих продуктов. Разъемный кабельный ввод предназначен для стандартных вырезов и обеспечивает максимальную герметичность и разгрузку от натяжения по принципу кабельного ввода UNI Dicht.
Степень герметичности кабельного ввода определяется степенью защиты IP, состоящей из двух цифр. Первый из них, «6» в случае CABseal, означает защиту от пыли. Второй указывает на уровень защиты от воды; чем выше число, тем выше степень герметичности. Вот несколько примеров распространенных типов защиты от пыли и воды:
- IP 65: Защита от водяных струй со всех направлений
- IP 66: Защита от мощных водяных струй
- IP 66K: Защита от мощных водяных струй с повышенным давлением
- IP 67: Защита от кратковременного погружения в воду
- IP 68: Защита от постоянного погружения
- IP 69: Защита от водяных струй высокого давления/высокой температуры, особенно в сельском хозяйстве
В дополнение к степени защиты IP, рейтинги UL NEMA (Национальной ассоциации производителей электрооборудования), торговой ассоциации электротехнической промышленности США, также актуальны.
Классификации IP и UL более или менее идентичны. Например, IP 66 эквивалентен UL Type 4 или 4X.
С одной стороны, очень важно, какие требуемые свойства имеют значение: к ним относятся минимальное и максимальное поперечное сечение (диаметр) кабеля, количество вводимых кабелей, требуемый класс защиты IP, а также класс воспламеняемости в соответствии с с UL 94. С другой стороны, возможно, придется учитывать вырезы или просверленные отверстия в шкафах управления или корпусах, поскольку они определяют размеры кабельного ввода. В случае сомнений служба поддержки клиентов PFLITSCH будет рада помочь вам.
Разгрузка от натяжения — это мера того, насколько плотно кабель удерживается в точке входа, чтобы надежно снять натяжение с точек контакта внутри корпуса. Кабельные вводы обычно обеспечивают лучшую защиту от натяжения, чем кабельные вводы. Европейский стандарт EN 62444 определяет специальные рейтинги снятия натяжения для метрических кабельных вводов. Различают три рейтинга: удерживающая способность как минимальное требование, разгрузка от натяжения (анкеровка) типа A как промежуточное требование рейтинга и тип B как наивысший.
Для каждого типа требуемая способность снятия натяжения, которая измеряется в ньютонах (Н), увеличивается с увеличением поперечного сечения кабеля. Кабельный ввод CABseal предлагает сложное решение с точки зрения разгрузки от натяжения: выступы для разгрузки от натяжения на кабельных втулках позволяют обеспечить опциональную дополнительную разгрузку от натяжения помимо уже встроенного в кабельный ввод уровня с помощью кабельных стяжек.
