Ввг кабель для чего предназначен: Область применения кабелей ВВГ | Кабель ВВГ, ВВГнг, ВВГНГ-ls

Кабель ВВГнг(А) — характеристики и назначение – Кабельная продукция от торгового дома «Энергокабель» – Кабель оптом по низким ценам

Кабель ВВГнг(А) активно используется когда необходимо передать или обеспечить распределение электроэнергии. Этот вариант товара нередко также называют силовым проводом.

Диаметр кабеля ВВГнг и технические характеристики изделия позволяют использовать его со стационарными установками. Стандартные характеристики номинального напряжения таких установок могут составлять 660 или 1000 В. Частота электрического тока установок, в которых нашел применение кабель, составляет 50 Гц.

Если говорить про область использования, то сразу стоит отметить её обширность. Технические характеристики ВВГнг дают возможность применять кабель практически везде при условии сохранности защитной оболочки. Изделие без проблем выдерживает различные климатические условия и даже может быть погружено в воду или просто использоваться в условиях повышенной влажности. Выдерживает кабель и применение на большой высоте.

Кабель хорошо показывает себя при использовании в средах с высокой пожароопасностью. Если вы работаете с горючими компонентами, то такой силовой провод станет хорошей покупкой.

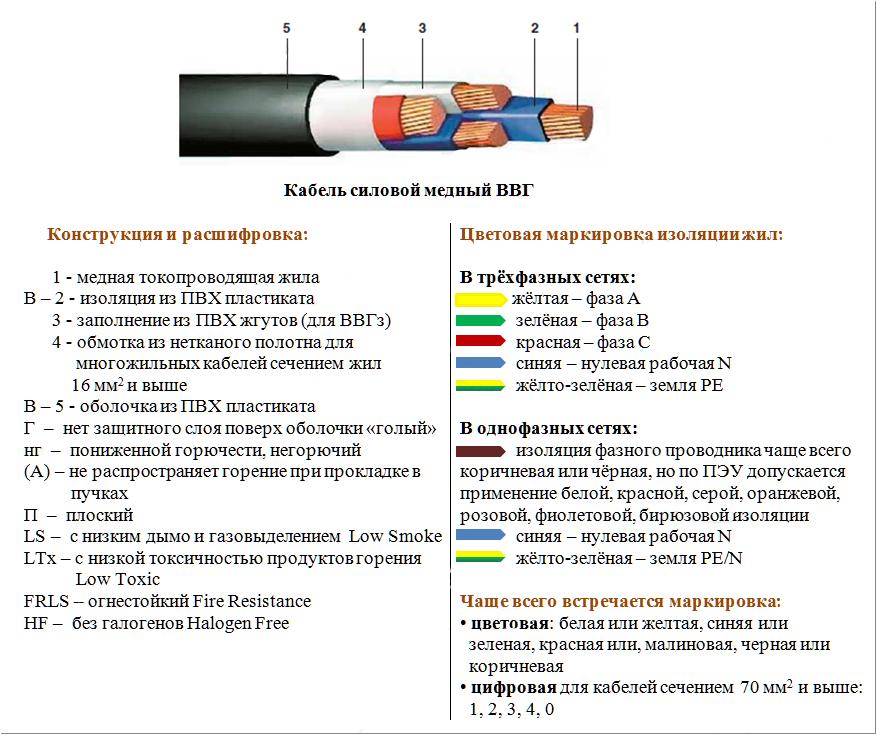

Расшифровка маркировки кабеля

Узнать о том, в какой области может применяться товар можно уже по его маркировке. Силовой провод маркирован как ВВГнг(А). Здесь:

• ВВГ — это обозначение расшифровывается как «винил-винил-голый». Аббревиатура говорит о том, что у кабеля два слоя поливинилхлорида, но специальный слой защиты не предусмотрен.
• нг — обозначение указывает на возможность использования кабеля в пожароопасных средах. Если возгорание возникнет, кабель не будет распространять его. Для некоторых областей применения использования это критически важное требование.
• (А) — эта буква показывает отличие конкретной спецификации кабеля от других разновидностей ВВГ по части пожаробезопасности. Кабель ВВГнг ГОСТ предписывает маркировать буквой «А» в том случае, если кабель не будет распространять горение даже при прокладке в пучках.

Маркировка кабеля легко читается, и уже по одному взгляду на нее вы сможете понять, где и как будет применяться изделие.

Основные технические характеристики

При общем обозначении ВВГнг(А), разные варианты кабелям может отличаться по своим техническим параметрам. Среди них следующие:

• Форм-фактор жил. По этому параметру товары делятся на: плоские, круглые и треугольные.
• Количество жил. Для разновидности предусмотрено количество жил от 1 до 5.
• Сечение жил. Сечения ВВГнг находятся в диапазоне от 1,5 мм2 до 50 мм2. Возможно исполнение и с превышением максимальной отметки, в зависимости от технической задачи.
• Номинальный диаметр кабеля ВВГнг.
• Масса.
• Допустимый ток. Нижняя планка здесь составляет 21А.

Расшифровка ВВГнг и проверка его технических параметров помогают четче очертить сферу применения. Мы рекомендуем вам перед покупкой уточнить все перечисленные характеристики и  сравнить их с теми, которые требуются вам для выполнения конкретной задачи.

Представленный у нас кабель соответствует классу пожарной безопасности ГОСТ 53315-2009: П 1б.8.2.5.4.

Как уже было сказано выше, он используется в стационарных электротехнических установках. Применяется силовой провод для прокладки без ограничений разности уровней по трассе прокладки.  Возможно использование на вертикальных участках.

Кабель может эксплуатироваться в сетях с переменным напряжением и с заземленной/изолированной нейтралью. Продолжительность работы в режиме однофазного короткого замыкания на землю в таких сетях не должна превышать 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю — не более 125 часов за год.

Благодаря особенностям пожаробезопасности, кабель можно прокладывать в наружных сооружениях электроустановок.

Кабель ВВГ. Виды и устройство. Характеристики и применение

Одним из распространенных образцов продукции кабельно-проводникового производства является кабель ВВГ. Его технические параметры позволяют осуществлять успешное распределение и передачу электрической энергии. Он используется во многих областях, и для различного напряжения.

Кабель ВВГ выпускается различных модификаций. Чтобы понять, в чем заключаются отличия разных марок кабеля, необходимо рассмотреть их обозначение и расшифровку маркировки каждого вида.

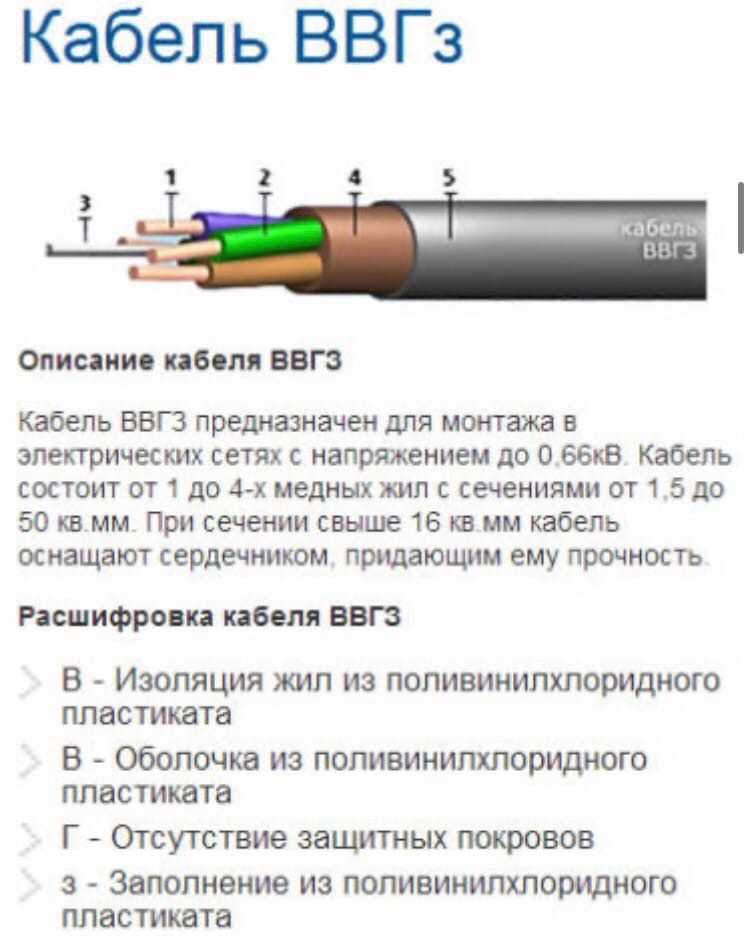

Обычное исполнение ВВГ кабеля:

• Если в маркировке впереди нет буквы «А», это означает, что материалом жил кабеля является медь.
• Первый символ «В» означает материал диэлектрической изоляции жил – поливинилхлорид (ПВХ).
• Второй символ «В» означает материал изоляции всего кабеля – также поливинилхлорид.
• Буква «Г» обозначает отсутствие дополнительной защитной оболочки или брони, то есть «голый».

Каждый провод в кабеле имеет свой цвет. Обычно фазные провода имеют красный цвет, однако разные производители по-разному выполняют цветовую маркировку, и фазные проводники могут иметь и другие цвета.

Провод заземления чаще всего окрашен в желто-зеленый цвет, то есть основной цвет желтый, с дополнительной одной или двумя зелеными полосами вдоль провода. Нулевой проводник обычно имеет синий или голубой цвет с белой продольной полосой.

Провода в кабеле могут быть одножильными и многожильными, они скручены и имеют защиту из ПВХ оболочки.

По форме сечения кабели делятся:

• Круглые.
• Плоские.

Негорючий кабель ВВГнг

В помещениях, которые являются пожароопасными, а также в общественных зданиях для передачи электроэнергии требуются кабели, которые не поддерживают горение. Для таких целей применяют негорючие кабели с маркировкой ВВГнг. Последние буквы указывают на то, что изоляция кабеля обладает негорючими свойствами.

В свою очередь негорючие кабели подразделяются на несколько подвидов:

• ВВГнг НF – этот кабель, находясь в огне, будет гореть, но выделяемый при этом дым содержит незначительное количество вредных элементов. Буквы НF означают, что оболочка кабеля выполнена из пластика с пониженным содержанием хлора. За счет этого уменьшается отравляющее действие дыма.
• ВВГнг-LSLТх – в этом виде кабеля изоляция отдельных проводников, а также всего кабеля состоит из малогорючего пластификата, который во время горения образует меньше дыма, и с малой отравляющей способностью. Такие проводники даже во время пожара сохраняют работоспособность. Они применяются для сетей переменного тока напряжением до 1 кВ, либо для сетей постоянного тока до 1,5 кВ. Допускается применение такого кабеля в социальных учреждениях.
• ВВГнг – frls – такой кабель обладает высокой надежностью, так как его проводники имеют дополнительную защиту, состоящую из двух лент слюдой. Каждый провод изолирован тепловой изоляцией. Поверх нее нанесена пластиковая негорючая оболочка со свойствами наименьшего выделения дыма. Жилы покрыты изоляцией, и скручены. На них сверху имеется еще одна защитная оболочка, состоящая из двух медных сеток или лент толщиной более 0,1 мм. Эта защитная оболочка сверху покрыта изоляционной оболочкой из поливинилхлорида. Этот вид кабеля используется на производственных предприятиях, атомных станциях, в зонах с повышенной взрывоопасностью.
• ВВГнг – ls – такая марка кабеля имеет изоляцию, которая при возгорании практически не образует дыма.

Если коротко описать основные отличия негорючего кабеля ВВГнг от ВВГ кабеля, то можно сказать, что кабель ВВГ не горит при одиночной прокладке, а кабель ВВГнг практически не поддерживает горение даже при групповой прокладке, в одной связке с другими кабелями. Остальные обозначения, добавленные к основной маркировке, улучшают свойства кабеля по разным параметрам.

Кабель ВВГ и его формы

В зависимости от формы жил и их числа кабель ВВГ изготавливают следующих форм сечения:

• Круглый.
• Плоский.
• Треугольный.
• Пятиугольный.

Оболочка кабеля выполнена из ПВХ разных видов. Между жилами промежутки заполнены таким же пластиком. Некоторые исполнения кабеля оснащены жгутом из поливинилхлорида. При небольшом сечении жил до 25 кв.мм жилы не заполняются пластикатом.

Кабельные жилы подразделяются на круглые и секторные. Чаще всего кабели с круглыми жилами являются одножильными, а с секторными жилами – многожильными.

Характеристики кабеля

• Огнестойкость не ниже 180 минут.
• Допускаемая температура нагревания при:
  — перегрузке +90 градусов;
  — нормальном режиме +70 градусов;
  — коротком замыкании с сохранением функциональности +160 +250 градусов, в зависимости от производителя.
• Допустимый изгиб ограничен:
  — одножильный кабель, наименьший радиус изгиба равен 10-кратному радиусу кабеля;
  — многожильный кабель, минимальный радиус изгиба равен 7,5 радиусов кабеля.
• Режим эксплуатационных температур находится в пределах -50 +50 градусов. В случае внешней прокладке кабеля необходимо наличие ультрафиолетовой защиты.
• Условия укладки кабеля: до -15 градусов. В случае более низких температур, требуется применение подогрева кабеля.

Характеристики кабеля также во многом зависят от фирмы производителя. Перед приобретением необходимо тщательно изучить паспорт кабеля. Кабель ВВГ имеет невысокую стоимость при качественных технических параметрах. Поэтому применяются во многих областях.

Число и сечение жил

Кабель ВВГ может иметь сечение жил 1,5-240 мм². В торговой сети обычно продаются кабели с сечением жил, не превышающих 35 мм². Более мощные кабели необходимо заказывать отдельно. Число жил кабеля обозначается цифрами, сразу после буквенной маркировки. Первая цифра обозначает число жил, а вторая – площадь сечения провода.

Существуют кабели с проводами заземления и нейтрали другого сечения. Это делается для снижения стоимости и экономии цветных металлов.

Длительно допустимый ток

При выборе сечения кабеля наиболее правильным способом является выбор по наибольшему току. Существует такой параметр, как длительно допустимый ток, который зависит от сечения и числа жил и метода прокладки кабеля (закрытой или открытой).

Сфера применения

Кабель ВВГ стал популярным в стационарных устройствах для распределения и передачи электрической энергии напряжением 660-1000 вольт частотой 50 Гц. Эти кабели могут применяться в условиях внешней среды, а также во влажных и сухих помещениях.

Чаще всего кабель используется в жилых домах, на электростанциях, промышленных предприятиях, приборах освещения, каналах, тоннелях и других различных областях. При прокладке кабеля в грунте необходимо использовать дополнительную защиту, например, трубу.

Благодаря стойкости к горению, такой кабель широко применяется в условиях с большой вероятностью взрывов и возгораний. Безопасность его применения достигается с помощью бронирования. При прокладке кабеля для бытовых нужд, его рекомендуется защищать кабель-каналом, гофрой, металлическим рукавом и т. д.
