Дата | Цена |
---|---|
20.04.2021 |
3312,00 RUB |
29.11.2020 |
3150,00 RUB |
04. 10.2020 |
3084,00 RUB |
25.02.2020 |
2802,00 RUB |
17.12.2019 |
2802,00 RUB |
21. 10.2019 |
2800,02 RUB |
03.07.2019 |
2800,02 RUB |
24.02.2019 |
2666,69 RUB |
21. 02.2019 |
2800,02 RUB |
27.12.2018 |
2666,69 RUB |

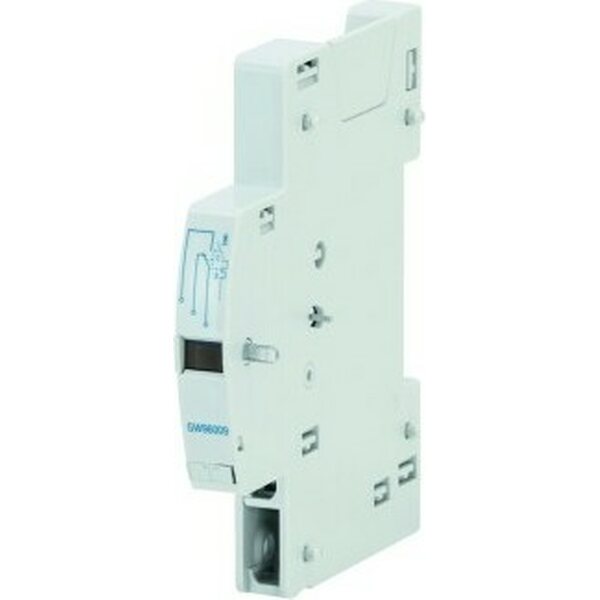

Вспомогательный контакт Schneider 29450 OF/SD/SDE/SDV
✉
contact@electrocontrol. com.ua
✉ [email protected]
skype: electro_ukr
Viber, WhatsApp, Telegram: +380667918319
☎ +38 (097)648-30-48
с 9 до 17 ПН-ПТ
-
⌂
-
Выключатели нагрузки, рубильники, разъединители (0-1)
-
Выключатели нагрузки, рубильники, разъединители (0-1) Schneider Electric
-
Выключатели нагрузки, рубильники, разъединители (0-1) Schneider Electric аксессуары
Наличие: | В наличии |
Срок поставки: | 2 дней |
Гарантия: | 18 месяцев |
Рейтинг: | |
Вид: | аксессуары |
Производитель: |
Schneider Electric |
802 грн с НДС X
Минимальная сумма заказа 2500 грн
- Технические характеристики
- Отзывы / Вопросы (0)
- Краткое название устройства: OF/SD/SDE/SDV
- Тип устройства или его аксессуаров: Вспомогательный контакт
- Совместимость серий продукта: Compact NS1600b. ..3200/Compact NS630b…1600/Compact Compact NSX/Compact Compact NG/Compact Compact NR/Easypact EasyPact CVS/Compact Compact INS/Compact Compact INSE/Compact Compact INSJ/Compact Compact INV
- Тип предложения: C4/C5
- Набор вспомогательных контактов: 1 НО/НЗ
Сигнализация положения силовых контактов (OF) или опережающего действия при переключении (CAM)
Похожие товары:
Аналогичные товары других производителей:
productName добавлено в корзину.
Вы можете добавить другие товары в корзину (Кнопка «Продолжить») или перейти в корзину и закончить оформление заказа (Кнопка «Перейти в корзину»).
2009 — 2023 Интернет-магазин электрооборудования «Электроконтроль» (ООО НПП «Нафтаенергопром», ex ЧП Электроконтроль) Карта сайта
В чем разница между вспомогательными и основными контактами
Содержание
Контакторы имеют вспомогательные контакты и главные контакты . Вспомогательный контакт — это контакт во вспомогательной цепи с механическим управлением. Он физически связан с основными контактами и активируется одновременно. Он не несет столько тока. Вспомогательный контакт также называется дополнительным контактом или контактом управления.
Что такое вспомогательный контакт?
Вспомогательный контакт (или переключатель) — это дополнительный контакт, который является частью цепи для увеличения количества электричества, которое может проходить через систему. Обычно они устанавливаются, когда уже есть какой-то первичный источник, но требуется слишком много энергии для обработки только одного вспомогательного контакта.
Для работы этой системы требуется как минимум два контакта. Когда присутствовал только один вспомогательный, было бы возможно, чтобы ток больше, чем весь путь мог пройти через одно место в цепи.
Это означает, что некоторые районы не получат электричества, а другие будут получать гораздо больше, чем должны. При наличии двух или более контактов можно ограничить количество электроэнергии, проходящей через каждый путь, убедившись, что все подключено правильно.
Как работает вспомогательный контактор?
Как правило, провод к реле или предохранителю может сгореть, когда реле или предохранитель срабатывает из-за перегрузки. Если это происходит часто, это может вызвать дым в вашей системе. Вспомогательный контактор позволяет одному выключателю управлять другим (обычно большим) выключателем.
Вспомогательный контактор имеет катушку с мощными контактами внутри и два набора слаботочных контактов на каждом конце. Группа контактов «низкого напряжения» обычно маркируется как таковая.
В отличие от катушек основного силового контактора, рассчитанных на непрерывную работу на всей установке, вспомогательные контакторы имеют функции задержки времени, которые предотвращают искрение и возможные повреждения, если вспомогательный контактор размыкается, когда основной контактор все еще находится под напряжением.
Зачем использовать вспомогательный контактор?
1. Они защищают автоматические выключатели (и оборудование) от повреждений
Поскольку вспомогательные контакторы снимают перегрузку в цепи, они гарантируют, что главный выключатель или предохранитель не будут слишком сильно срабатывать. Это помогает защитить оборудование от повреждений из-за скачков тока и накопления тепла, вызванного недостаточной мощностью предохранителей и автоматических выключателей.
Кроме того, вспомогательные контакторы помогают увеличить ожидаемый срок службы автоматического выключателя. Вспомогательные контакторы часто оснащены предохранителями, поэтому, если они перегружены в результате короткого замыкания, вспомогательный контактор сработает, не затрагивая главный автоматический выключатель.
Вспомогательный контактор защищает оборудование от опасных ситуаций, возникающих из-за недостаточной мощности или постоянного срабатывания автоматических выключателей.
2. Обеспечивают повышенную защиту от поражения электрическим током
Вспомогательные контакторы предотвращают возникновение опасных электрических сбоев из-за перегрузок. Если перегрузка не будет устранена, это может вызвать сбои в цепях и привести к поражению электрическим током или пожару из-за перегрева компонентов. Вспомогательные контакторы минимизируют эти риски и обеспечивают более безопасную рабочую среду.
3. Они сводят к минимуму риски сбоев в электроснабжении
Вспомогательные контакторы
обеспечивают отсутствие высокой нагрузки на автоматический выключатель, что сводит к минимуму риск электрических сбоев. В перегруженной цепи быстро перегорают предохранители или выключатели, что может привести к перегреву и другим неисправностям, которые приводят к повреждению оборудования и поражению электрическим током.
Вспомогательные контакторы снимают перегрузку, когда она достигает определенного уровня, обеспечивая оптимальную производительность и ожидаемый срок службы электрической системы.
4. Помогают увеличить ожидаемый срок службы автоматического выключателя
Если бы вспомогательных контакторов не существовало, главные автоматические выключатели работали бы усерднее, чтобы справиться с дополнительным током, необходимым для цепей недостаточной мощности, что ухудшило бы их способность рассеивать тепло.
Со временем это приведет к износу автоматического выключателя и отрицательно скажется на его работе. Вспомогательные контакторы действуют как предохранительные клапаны, которые защищают главные автоматические выключатели от опасных перегрузок, что позволяет им работать более безопасно.
Разница между вспомогательными и главными контактами в контакторе?
1. Основные или силовые контакты в контакторе
В главном контакте используется изолирующий диск, разделяющий два набора контактов. Для соединения требуется гораздо больше усилий, так как обе части устройства должны сжиматься, пока они не соединятся. Это делает их особенно полезными, когда требуется защита от высоких токов и напряжений на автоматических выключателях и переключателях.
Главные рабочие контакты используются для управления работой моторизованного оборудования, такого как переключатели, автоматические выключатели и контакторы. Наиболее распространенным примером является контактор переменного тока с главными и вспомогательными контактами.
Пружинный механизм между двумя наборами контактов удерживает их друг от друга в нормальных условиях, когда на устройство не подается питание. Когда переключатель или автоматический выключатель размыкается, он отпускает эту пружину, в результате чего оба контакта соединяются вместе и приводят в действие катушку, чтобы снова закрыть устройство.
2. Вспомогательные контакты в контакторе
Вспомогательные контакты сигнализации не требуют приложения большого усилия. Два набора контактов соприкасаются друг с другом из-за металлической детали, которая удерживает их друг от друга в состоянии покоя.
При возникновении проблемы с механизмом контактора переменного тока или при обнаружении состояния перегрузки один набор контактов немного отделяется от другого. Это позволяет пропустить напряжение через устройство, чтобы можно было принять защитные меры, включая размыкание основных контактов или их полное отключение.
Вспомогательные контакты используются для контроля условий, так что, если они не работают должным образом, главные контакты могут быть разомкнуты до того, как возникнет проблема с оборудованием или автоматическим выключателем.
Когда вспомогательный контактный выключатель замкнут, это вызывает повышение температуры в приводном механизме контактора из-за сопротивления, создаваемого током, протекающим через оба набора контактов. Это дополнительное тепло указывает на то, что что-то не так, и даст электрику достаточно времени для предупреждения, прежде чем возникнет серьезная ситуация.
Вспомогательные контакты также обеспечивают защиту двигателей и гидравлических систем от перегрузки, что может привести к повреждению трубопровода или клапана, если давление превысит определенный уровень. Они могут функционировать как контрольные лампы на более крупных устройствах, таких как центры управления двигателями (MCC) или другие типы распределительных устройств.
Заключение
Вспомогательные контакты служат нескольким целям для электроприводных устройств и специалистов по электротехнике в отношении безопасности и защиты от электрических неисправностей. Если вам нужен вспомогательный контакт, CHINT — одна из лучших компаний, с которой вам следует связаться, поскольку они сосредоточены на разработке интеллектуальных, надежных и эффективных электрических продуктов.
Рекомендуем к прочтению
Низковольтный электрический
В чем разница между MCB, MCCB, RCB, RCD, RCCB и RCBO
Подробнее »
Что такое вспомогательный контакт в контакторе?
Перейти к основному содержанию
Юлия Чжу
Юлия Чжу
Специалист по развитию бизнеса в области низковольтной электроэнергетики (рынок Ближнего Востока и Северной Африки) — CNC Electric
Опубликовано 7 сентября 2021 г.
+ Подписаться
Что такое вспомогательный контакт?
Вспомогательный контакт — это контакт во вспомогательной цепи с механическим управлением. Он физически связан с основными контактами и активируется одновременно. Он не несет столько тока. Вспомогательный контакт также называется дополнительным контактом или контактом управления.
Используется для вспомогательных функций контактора, реле или автоматического выключателя. Вспомогательный контакт доступен в различных версиях: нормально разомкнутый (НО), нормально замкнутый (НЗ) или переключающий (З/О). Он может быть доступен внутри устройства или может быть установлен. К электрическим устройствам можно подключить несколько вспомогательных контактов.
Ниже показано расположение главных и вспомогательных контактов 3-полюсного контактора. В этом примере контактор имеет 3 основных контакта НО, 1 вспомогательный контакт НО и 1 вспомогательный контакт НЗ.
Вспомогательные контакты в основном используются для сигнализации состояния переключения или неисправности, для цепей блокировки или логического управления и контроля последовательности с низкой или высокой нагрузкой.
Многие устройства защиты или управления имеют дополнительные вспомогательные контакты. Это позволяет дистанционно сигнализировать о состояниях переключения главных контактов и управлять другими функциями, позволяющими осуществлять дистанционный опрос и сообщения об ошибках.
Какие главные контакты в контакторе?
Главные контакты — это контакты в главной цепи, проводящие ток в замкнутом состоянии. Они предназначены для переключения различных типов нагрузок (двигатели, системы отопления, освещения, конденсаторы и т. д.) с различными номинальными характеристиками (мощность, ток, напряжение) в течение подходящего срока службы. Главные контакты проводят большие токи.
Требования основных контактов вытекают из соответствующих стандартов на продукцию.
Различия между вспомогательными контактами и основными контактами
Вспомогательные контакты и главные контакты:
