Расчет индуктивности катушек (однослойных)

Как произвести расчет катушек индуктивности (однослойных, цилиндрических без сердечника)

Индуктивность катушки зависит от ее геометрических размеров, числа витков и способа намотки катушки. Чем больше диаметр, длина намотки и число витков катушки, тем больше ее индуктивность. То что делает катушка индуктивности в колебательных контурах является очень важным и от правильного расчета зависит добротность контура.

Если катушка индуктивности наматывается плотно виток к витку, то индуктивность ее будет больше по сравнению с катушкой, намотанной неплотно, с промежутками между витками. Когда требуется намотать катушку по заданным размерам и нет провода нужного диаметра, то при намотке ее более толстым проводом надо несколько увеличить, а тонким —    уменьшить число витков катушки, чтобы получить необходимую индуктивность.

Ресчет катушек индуктивности (однослойных, цилиндрических)

Рис. 1. Пример однослойной катушки индуктивности.

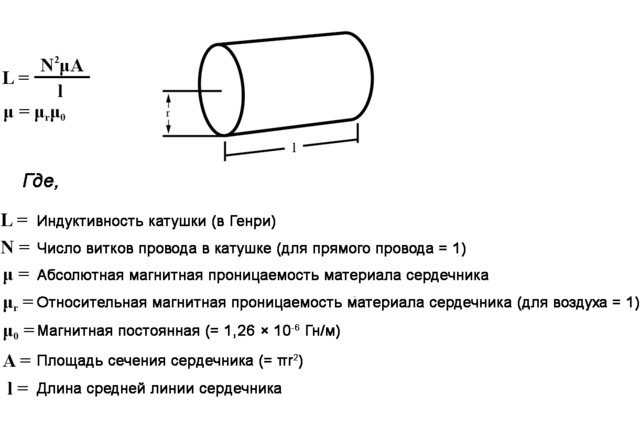

Все приведенные выше соображения справедливы при намотке катушек без ферритовых сердечников. Расчет однослойных цилиндрических катушек производится по формуле:

где:

• L — индуктивность катушки, мкГн;
• D — диаметр катушки, см;
• I — длина намотки катушки, см;
• n — число витков катушки.

При расчете катушки могут встретиться два случая:

• а) по заданным геометрическим размерам необходимо определить индуктивность катушки;
• б) при известной индуктивности определить число витков и диаметр провода катушки.

В первом случае все исходные данные, входящие в формулу, известны, и расчет не представляет затруднений.

Пример. Определим индуктивность катушки, изображенной на рис. 1; для этого подставим в формулу все необходимые величины:

Во втором случае известны диаметр катушки и длина намотки, которая, в свою очередь, зависит от числа витков и диаметра провода.

Поэтому расчет рекомендуется вести в следующей последовательности. Исходя из конструктивных соображений определяют размеры катушки, диаметр и длину намотки, а затем рассчитывают число витков по формуле:

После того как будет найдено число витков, определяют диаметр провода с изоляцией по формуле:

где:

• d — диаметр провода, мм,
• l — длина обмотки, мм,
• n — число витков.

Пример. Нужно изготовить катушку диаметром 1 см при длине намотки 2 см, имеющую индуктивность 0,8 мкГн. Намотка рядовая виток к витку.

Подставив в последнюю формулу заданные величины, получим:

Диаметр провода:

Если эту катушку наматывать проводом меньшего диаметра, то нужио полученные расчетным путем 14 витков разместить по всей длине катушки (20 мм) с равными промежутками между витками, т. е. с шагом намотки.

Индуктивность данной катушки будет на 1—2% меньше номинальной, что следует учитывать при изготовлении таких катушек. При намотке в случае необходимости более толстым проводом, чем 1,43 мм, следует сделать новый расчет, увеличив диаметр или длину намотки катушки.

Возможно, также придется увеличить и то и другое одновременно, пока не будут получепы необходимые габариты катушки, соответствующие заданной индуктивности.

Следует заметить, что по приведенным пыше формулам рекомендуется рассчитывать такие катушки, у которых длина намотки l равна или больше половины диаметра. Если же длина намотки меньше D половины диаметра то более точные результаты можно получить по формулам:

Как произвести пересчет катушек индуктивности (однослойных, цилиндрических)

Необходимость в пересчете катушек индуктивности возникает при отсутствии нужного диаметра провода, указанного в описании конструкции, и замене его проводом другого диаметра; при изменении диаметра каркаса катушки.

Если отсутствует провод нужного диаметра, что является наиболее частой причиной пересчета катушек, можно воспользоваться проводом другого диаметра.

Изменение диаметра провода в пределах до 25% в ту или другую сторону вполне допустимо и в большинстве конструкций не отражается на качестве их работы. Более того, увеличение диаметра провода допустимо во всех случаях, так как оно уменьшает омическое сопротивление катушки и повышает ее добротность.

Уменьшение же диаметра ухудшает добротность и увеличивает плотность тока на единицу сечения провода, которая не может быть больше определенной допустимой величины.

Пересчет числа витков однослойной цилиндрической катушки при замене провода одного диаметра другим производится по формуле:

где:

• n — повое число витков катушки;
• n1 — число витков катушки, указанное в описании;
• d— диаметр имеющеюся провода;
• d1 — диаметр провода, указанный в описании.

В качестве примера произведем пересчет числа витков катушки, изображенной на рис. 1, для провода диаметром 0,8 мм:

(длина намотки l= 18 X 0,8 = 14,4 мм, или 1,44 см).

Таким образом, число витков и длина намотки несколько уменьшились. Для проверки правильности пересчета рекомендуется выполнить новый расчет катушки с измененным диаметром провода:

При пересчете катушки, связанном с изменением ее диаметра, следует пользоваться процентной зависимостью между диаметром и числом витков катушки.

Эта зависимость заключается в следующем: при увеличении диаметра катушки на определенное число процентов количество витков ее уменьшается на столько же процентов, и, наоборот, при уменьшении диаметра увеличивается число витков на равное число процентов. Для упрощения расчетов за диаметр катушки можно принимать диаметр каркаса.

Рис. 2. Катушки индуктивности. Пример.

Так, для примера произведем пересчет числа витков катушки (рис. 2, а), имеющей диаметр 1,5 см, на диаметр, равный 1,8 см (рис. 2, б). Согласно условиям пересчета диаметр каркаса увеличивается на 3 мм, или на 20%.

Следовательно, для сохранения неизменной величины индуктивности этой катушки при намотке ее на каркасе большего диаметра нужно уменьшить число витков на 20%, или на 8 витков. Таким образом, новая катушка будет иметь 32 витка.

Проверим пересчет н установим погрешность, допущенную в результате пересчета. Катушка (см. рис. 2, а) имеет индуктивность:

Новая катушка на каркасе с увеличенным диаметром:

Ошибка при пересчете составляет 0,25 мкГн, что вполне допустимо для расчетов в радиолюбительской практике.

Помогите решить / разобраться (Ф)

EUgeneUS в [url=/post1354947.html#p1354947]сообщении #1354947[/url] писал(а): Kiev в сообщении #1354850 писал(а): Подскажите, как получают квадратичную зависимость? Примерно, как Вы и написали. Важно понимать вот что: квадратичная зависимость получается при некоторой идеализации — 100% магнитосцеплении. То есть 100% магнитного потока от одного любого витка проходят через каждый другой виток. Да конечно, коэффициент связи идеальных контуров, у меня равен 1. Просто я пытался понять логику получения квадратичной зависимости от числа витков . — 18.11.2018, 15:13 — realeugene в [url=/post1354964.html#p1354964]сообщении #1354964[/url] писал(а): Kiev в сообщении #1354959 писал(а): Это взаимоиндукция идеальных витков? Нет, если вы рассматриваете индуктивность одной катушки целиком. У вас один общий контур, а не два контура. В котором ни один виток сам по себе не является замкнутым контуром. Поэтому, на мой взгляд, про взаимоиндукцию витков тут лучше не рассуждать. Можно ли аналог катушки, составить из идеальных несвязных (общим током) контуров расположенных на близком расстоянии друг от друга? Если да, то получаем взаимоиндукцию и эффект квадратичной зависимости общей индуктивности от числа контуров (витков). — 18.11.2018, 15:33 — EUgeneUS в [url=/post1354957.html#p1354957]сообщении #1354957[/url] писал(а): Kiev Если Вы проследите ход Ваших рассуждений\вычислений, то увидите, что используется (явно или не явно) условие: магнитный поток от одного витка полностью проходит через каждый другой виток. В реальном мире а) это может выполняться приближенно, и с хорошей точностью — тогда зависимость индуктивности от количества витков можно считать квадратичной. б) для некоторых геометрий катушек это может выполняться приближенно, но характер зависимости остается квадратичным, например, для «толстой катушки». в) для некоторых геометрий катушек может приводить к неточной формуле для индуктивности. Например, если мы смотаем провод в соленоид, то его индуктивность будет пропорциональная количеству витков в квадрате, а значит квадрату длины провода. Далее начинаем вытягивать соленоид в прямой провод, а у прямого провода зависимость индуктивности от длины уже не квадратичная. Да я взял 100%-й коэффициент связи витков по полю, то есть бесконечно близко их сблизил (наложил), при этом сказал что токи не суммируются (ток последовательный, как и в катушке). Мне главное было понять, логику происхождения ~ в идеальном случае. — 18.11.2018, 15:55 — Простое объяснение зависимости ~ У изолированных витков с током есть только — самоиндукция. У связных (в катушку) витков появляется и взаимоиндукция. И сумма Самоиндукций и Взаимоиндукций даёт . В отличии от суммы Самоиндукций которые дают только .

электромагнетизм — Расчет количества витков катушки для генератора

спросил
4 года, 6 месяцев назад

Изменено
3 месяца назад

Просмотрено
8к раз

\$\начало группы\$

Я делаю генератор для школьного проекта. Я планирую использовать неодимовые магниты N42 с мощностью 5100 Гаусс. Как рассчитать диаметр медного провода, который мне нужен для изготовления катушек, и как определить наилучшее количество витков для этой конкретной установки?

• электромагнетизм
• генератор
• электромагнит

\$\конечная группа\$

7

\$\начало группы\$

Предполагается, что у вас есть осциллограф или достаточно чувствительный вольтметр переменного тока. Возьмите любой старый провод и намотайте один виток вокруг сердечника. Не волнуйтесь, если это немного грязно. Вращайте генератор на расчетной скорости и измерьте напряжение на катушке (не после выпрямителя, если вы его используете). Вот сколько вольт за оборот вы будете генерировать на такой скорости.

Теперь разделите необходимое вам напряжение на это число, принимая во внимание любые потери, которые вы получите от выпрямления и т. д. Вот сколько витков вам нужно.

Теперь оцените площадь, в которую вы можете поместить эти повороты. Разделите площадь на необходимое количество поворотов. Это площадь провода, для которого у вас есть место. Умножьте это на 0,75 или 0,85, в зависимости от того, насколько круто вы считаете себя в намотке.

Получите проволочный стол (в справочнике ARRL есть такой, там 9 мая0036 быть хоть один в каком-нибудь забытом уголке интернета, где-нибудь). Найдите размер провода, площадь которого вам нужна. Возьми немного и начинай мотать.

И не расстраивайтесь, если ваши расчеты с первого раза будут неверными — это просто значит, что вы инженер.

\$\конечная группа\$

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

индуктивность — Расчет числа витков катушки индуктивности с воздушным сердечником

\$\начало группы\$

Спецификация катушки:

• Катушка с воздушным сердечником
• Длина 792 A}{d}.$$

  Если я использую его для получения количества витков, это дает только 4 витка.

  Меня тоже смущает, как по этой формуле можно вычислить индуктивность, а не витки.

  • индуктивность
  • катушка
  • соленоид

  \$\конечная группа\$

  8

  \$\начало группы\$

  Катушка с воздушным сердечником

  Длина 79{-7} \frac{H}{m}\$.

  Меня тоже смутило как по этой формуле можно вычислить индуктивность а не
  повороты

  Он может рассчитывать повороты, но вам необходимо учитывать правильное значение проницаемости свободного пространства.
